CXCAM-Serie Mehrschnittstellen-Kamera
Produktübersicht
Das Type-C-Ein-Kabel-Design liefert Stromversorgung und Videoübertragung gleichzeitig und stellt parallel Monitor- sowie USB-Video-Ausgänge bereit. Über einen externen USB-5-GHz-Wi-Fi-Adapter werden AP/STA-Funkmodi unterstützt. Integriertes XCamView ermöglicht Messung und Bildverarbeitung; USB-Speicher erlaubt lokale Videoaufzeichnung, Bildaufnahme und Wiedergabe – ideal für mikroskopische Bildgebung und mobile Inspektionen.
Hauptmerkmale
- Sony Starvis/Starvis 2 rückseitig beleuchtete CMOS-Sensoren
- Type-C-Schnittstelle liefert Strom, keine externe Versorgung erforderlich

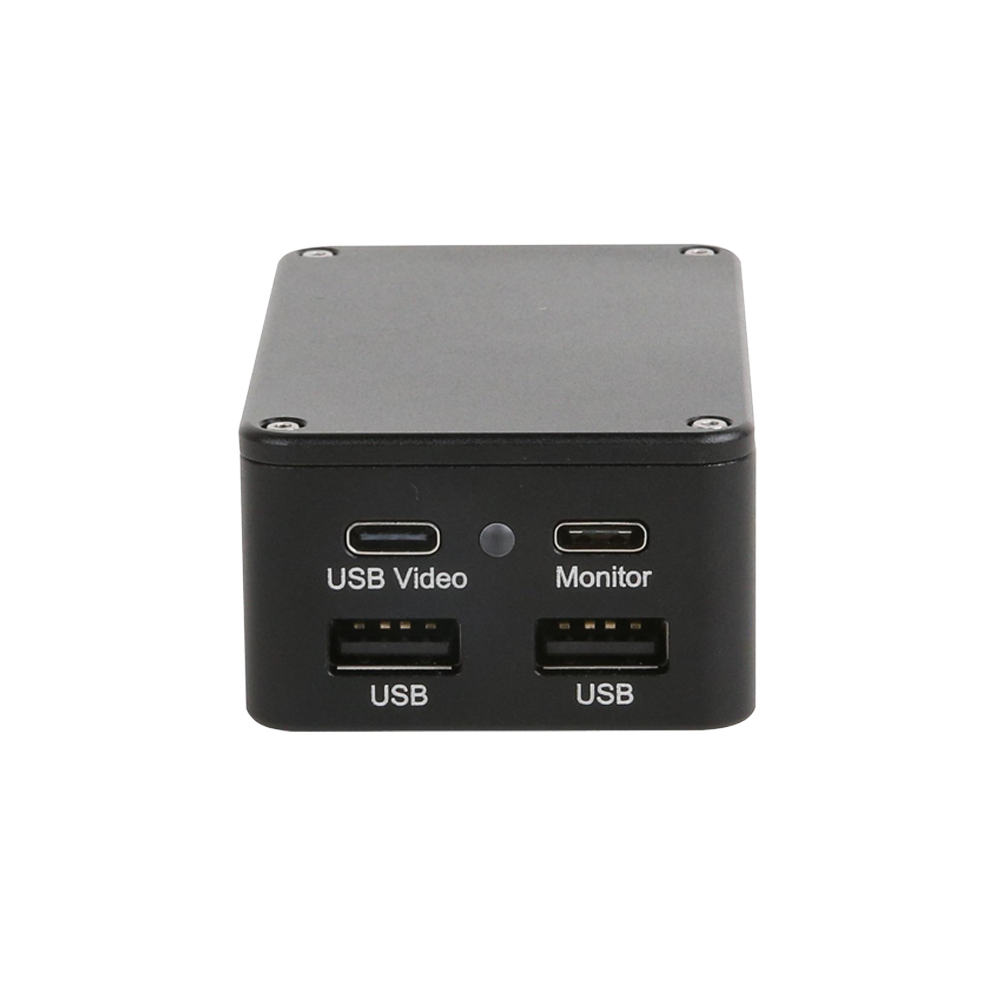

- Monitor-/USB-Video-Doppelschnittstelle mit synchroner Ausgabe (Wi-Fi über externen USB-Adapter)
- Monitor-Ausgang mit adaptiver 4K/1080p-Umschaltung
- Speichert MP4 (H.264) Videos sowie JPEG/TIFF-Bilder auf USB-Flash-Laufwerk inklusive Wiedergabe
- Unterstützt Sprachsteuerung über USB-Audiomodul
- Integriertes XCamView mit automatischer Kantenerkennung und Messfunktionen
- Hardware-ISP mit Schärfung, 3D-Rauschunterdrückung und ROI-Weißabgleich
- Szenenmodi für biologische und Stereomikroskopie per Tastendruck
- Mehrsprachige Benutzeroberfläche (10 Sprachen inklusive Chinesisch, Englisch, Japanisch, Koreanisch)
- Unterstützt intelligente AR-Brillen mit Type-C-Eingang
- ToupView/ToupLite Desktop-Software enthalten
- Mobile Apps für iOS/Android verfügbar
CXCAM-Serie
Type-C-Ein-Kabel-4K-Kamera (synchronisierte Mehrschnittstellen-Ausgabe)
| Modell | Sensor/Größe | Effektive Pixel | Ausgabeauflösung | Bildrate (fps) | Ausgabeschnittstelle | Autofokus | Objektivanschluss | Speicherunterstützung | Besondere Funktionen |
|---|---|---|---|---|---|---|---|---|---|
| CXCAM4K8MPA |
Sony IMX334(C)
1/1.8" (7.68 × 4.32 mm)
|
2.0 µm × 2.0 µm | 8 MP (3840×2160) | Monitor: 30 fps@3840×2160; USB Video: 30 fps@3840×2160; Wi-Fi: 30 fps@3840×2160 | Type-C Monitor USB Video Wi-Fi | C-Mount | USB-Flash-Laufwerk | 505 mV Lichtempfindlichkeit (1/30 s) 0,1 mV Dunkelstrom (1/30 s) Type-C-Stromversorgung ohne externes Netzteil Zwei parallele Videosignale mit synchroner Ausgabe Sprachgesteuerte Foto- und Videoaufnahme Automatische Kantenerkennung und Messung | |
| CXCAM4K8MPB |
Sony IMX585(C)
1/1.2" (11.14 × 6.26 mm)
|
2.9 µm × 2.9 µm | 8 MP (3840×2160) | Monitor: 30 fps@3840×2160; USB Video: 30 fps@3840×2160; Wi-Fi: 30 fps@3840×2160 | Type-C Monitor USB Video Wi-Fi | C-Mount | USB-Flash-Laufwerk | 5970 mV hohe Lichtempfindlichkeit (1/30 s) 0,39 mV Dunkelstrom (1/30 s) Große Pixelgröße 2.9 µm Type-C-Ein-Kabel-Stromversorgung und Datenübertragung Unterstützt Wi-Fi-AP/STA-Modi Integrierte Mess- und Kalibrierfunktionen | |
| CXCAM4K8MPC |
Sony IMX678(C)
1/1.8" (7.68 × 4.32 mm)
|
2.0 µm × 2.0 µm | 8 MP (3840×2160) | Monitor: 30 fps@3840×2160; USB Video: 30 fps@3840×2160; Wi-Fi: 30 fps@3840×2160 | Type-C Monitor USB Video Wi-Fi | C-Mount | USB-Flash-Laufwerk | 1364 mV außergewöhnliche Lichtempfindlichkeit (1/30 s) 0,15 mV geringer Dunkelstrom (1/30 s) Starvis-2-Technologie Type-C-Plug-and-Play Unterstützt Netzwerkbetrieb mehrerer Kameras Speicherung fusionierter und geschichteter Messdaten | |
| CXCAM1080P2MPA |
Sony IMX385(C)
1/2" (7.2 × 4.05 mm)
|
3.75 µm × 3.75 µm | 2 MP (1920×1080) | Monitor: 60 fps@1920×1080; USB Video: 60 fps@1920×1080; Wi-Fi: 60 fps@1920×1080 | Type-C Monitor USB Video Wi-Fi | C-Mount | USB-Flash-Laufwerk | 60 fps hohe Bildrate 1175 mV Lichtempfindlichkeit (1/30 s) Große Pixelgröße 3.75 µm Portable Type-C-Verbindung Echtzeit-Videokomparationsfunktion Anti-Flimmer-Unterstützung für 50 Hz/60 Hz |

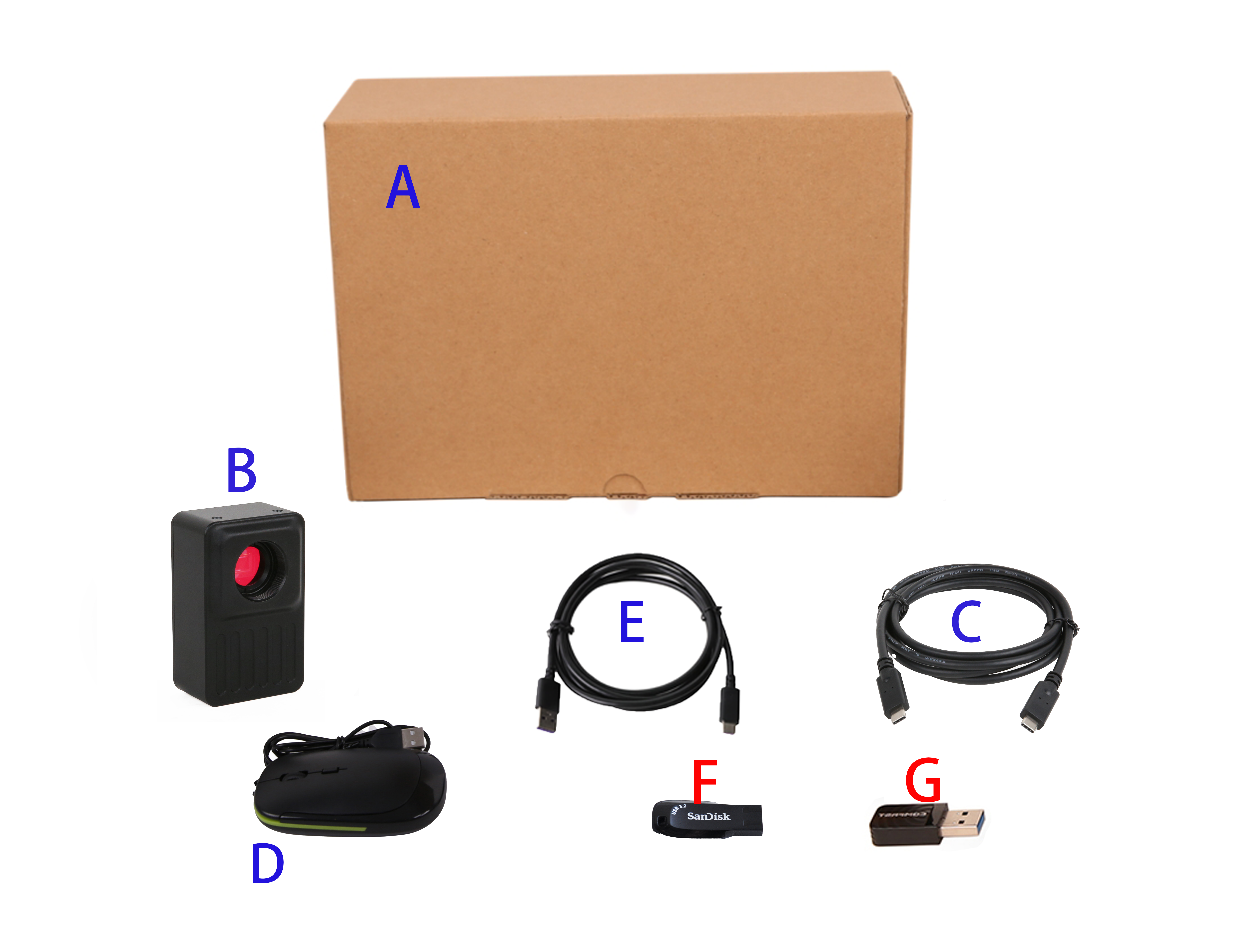

CXCAM Multi-Interface-Kamera｜Lieferumfang #
Standard-Lieferumfang
- A Kameraverpackung: 25,5 cm × 17,0 cm × 9,0 cm (1 Stück, ca. 1,57 kg/Box)
- B CXCAM Kameraserie ×1
- C Netzteil: Eingabe AC 100–240 V 50/60 Hz; Ausgabe DC 12 V 1 A (GS12U12-P1I / GS12E12-P1I)
- D USB-Maus ×1
- E HDMI-2.0-Kabel ×1
- F Hochgeschwindigkeits-USB-2.0-A↔A-Datenkabel, vergoldet (2,0 m)
- G Treiber- und Anwendungs-CD (Ø12 cm)
Optionales Zubehör
- H SD-Karte (≥16 GB, Class 10)
- I Fokussierbarer Okularrohradapter 108001/AMA037, 108002/AMA050, 108003/AMA075
- J Fester Okularrohradapter 108005/FMA037, 108006/FMA050, 108007/FMA075
- K Okularadapterring Ø30 mm 108015
- L Okularadapterring Ø30,5 mm 108016
- M Mikrometer 106011/TS-M1, 106012/TS-M2, 106013/TS-M7
- N USB-Flash-Laufwerk (Backup-Medium)
- O USB-WLAN-Adapter (erforderlich für WiFi-/AP-Modus)

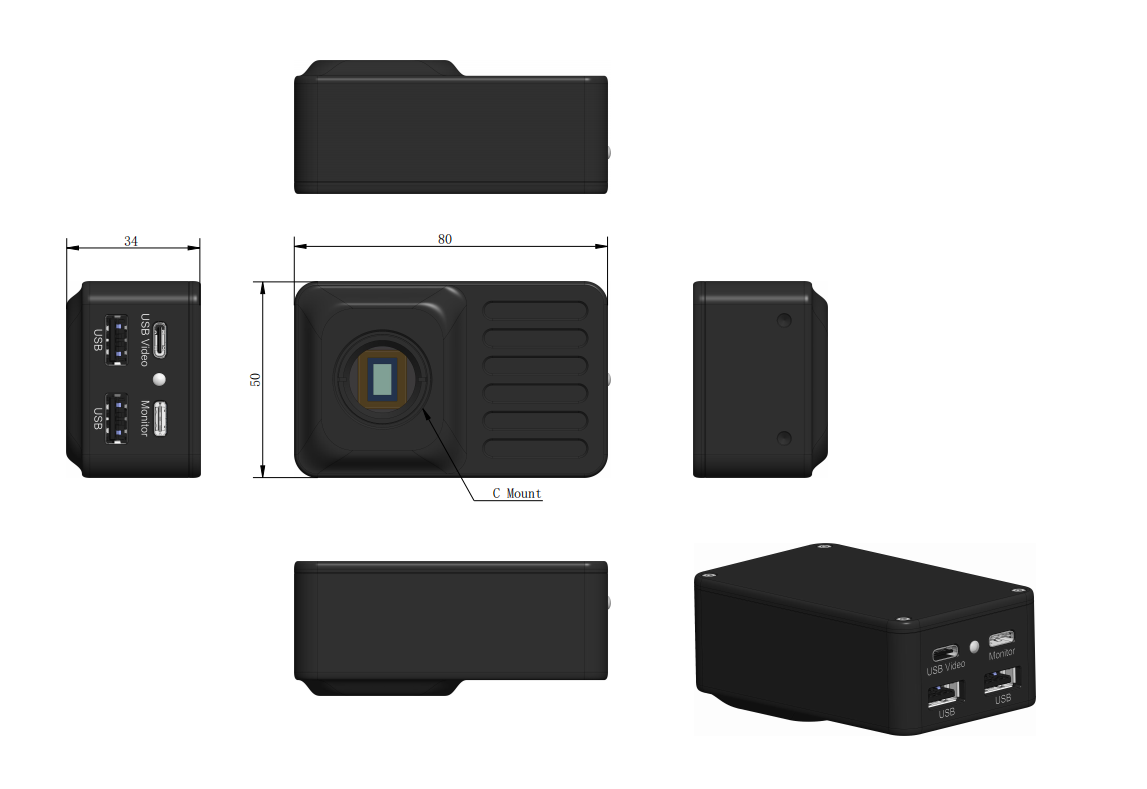

CXCAM Multi-Interface-Kamera｜Produktabmessungen #
Gehäuseform und Schnittstellenpositionierung
Weitere Details in Abbildung 6-3 des Handbuchs
Bitte vor der Montage anhand der Maßzeichnung die Position der Halterungsbohrungen und die Ausrichtung der Schnittstellen prüfen.
Detaillierte Einführung

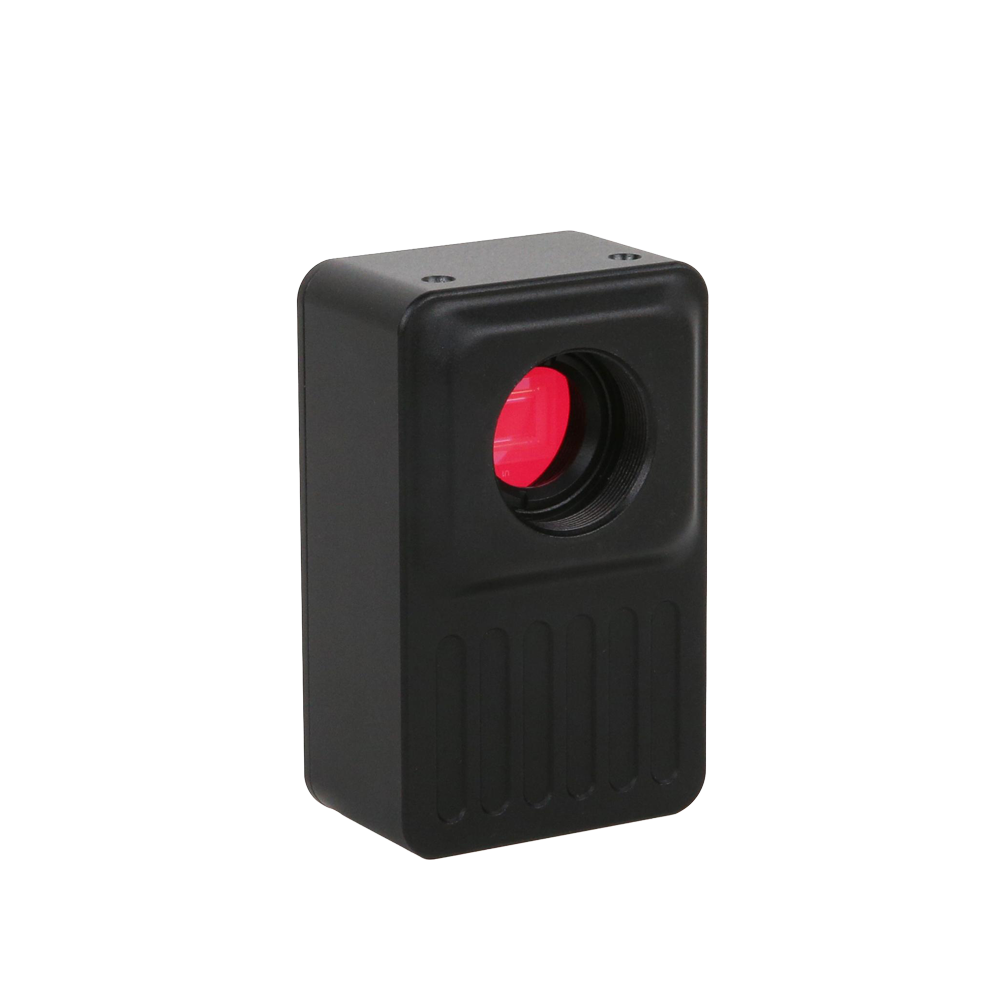

Die CXCAM Kameraserie von Tupu Optoelectronics ist eine tragbare Mikroskopkamera, die Stromversorgung und Videoübertragung über ein einziges Type-C-Kabel kombiniert. Sie lässt sich direkt an Displays mit Type-C-Videoeingang (Monitor-Port) anschließen oder per USB-Video-Port mit einem USB-A-Anschluss am Computer verbinden – ideal für Stereo- und Biologische Mikroskope.
Die Kamera nutzt den rückwärtig belichteten Sony Starvis/Starvis 2 CMOS-Sensor, unterstützt gleichzeitige Monitor-/USB-Video-Ausgabe und kann über einen USB-WLAN-Adapter eine Wi-Fi-Verbindung (AP/STA) aufbauen. Das integrierte XCamView Messsystem ermöglicht Messungen und Bildverarbeitung direkt per Mausbedienung – perfekt für mobile Inspektion, flexiblen Unterricht und Beobachtungen vor Ort.
Technische Merkmale
- Type-C All-in-One: Ein einziges Type-C-Kabel übernimmt Stromversorgung und 4K-Ausgabe – anschließen an einen Type-C-Monitor und sofort loslegen
- Synchronisierte Dual-Videoausgabe: Monitor-Port für das Display plus USB-Video-Port für den Computer – lokale Ansicht und PC-Verarbeitung parallel
- ISP-Bildverarbeitung: Hardwarebasierte 3D-Rauschreduzierung, Schärfeverbesserung und ROI-Weißabgleich für Bildqualität und Stabilität
- Integrierte Messung und Analyse: XCamView unterstützt automatische Kantenerkennung, Messung und Bildvergleich
- Flexible Vernetzung und Sprachsteuerung: Unterstützt Wi-Fi AP/STA (USB-WLAN-Adapter erforderlich) und optionales USB-Sprachmodul für Sprachbefehle zum Fotografieren/Filmen
Zentrale Vorteile
-
1
Minimalistisch und mobil Type-C für Strom und Video in einem Kabel, Plug-and-Play – ideal für mobile und Vor-Ort-Anwendungen
-
2
Hohe Sensitivität, geringe Dunkelströme Sony Starvis/Starvis 2 Sensoren liefern hohe Empfindlichkeit bei geringer Rauschentwicklung (Details gemäß jeweiligem Datenblatt)
-
3
Eigenständiger Betrieb Mit integriertem XCamView lassen sich Messungen, Aufnahmen und Bildverarbeitung ohne PC durchführen
-
4
Mehrgeräte-Kollaboration Unterstützt parallelen Betrieb an Display und PC; mit Android/iOS Apps ist mobiles Monitoring möglich (Wi-Fi erfordert USB-WLAN-Adapter)
-
5
Breites Anwendungsspektrum Deckt Einsatzszenarien wie „Type-C Portable Mikroskopkamera“, „Mobile Inspektion“ und „Sprachgesteuerte Kamera“ ab
