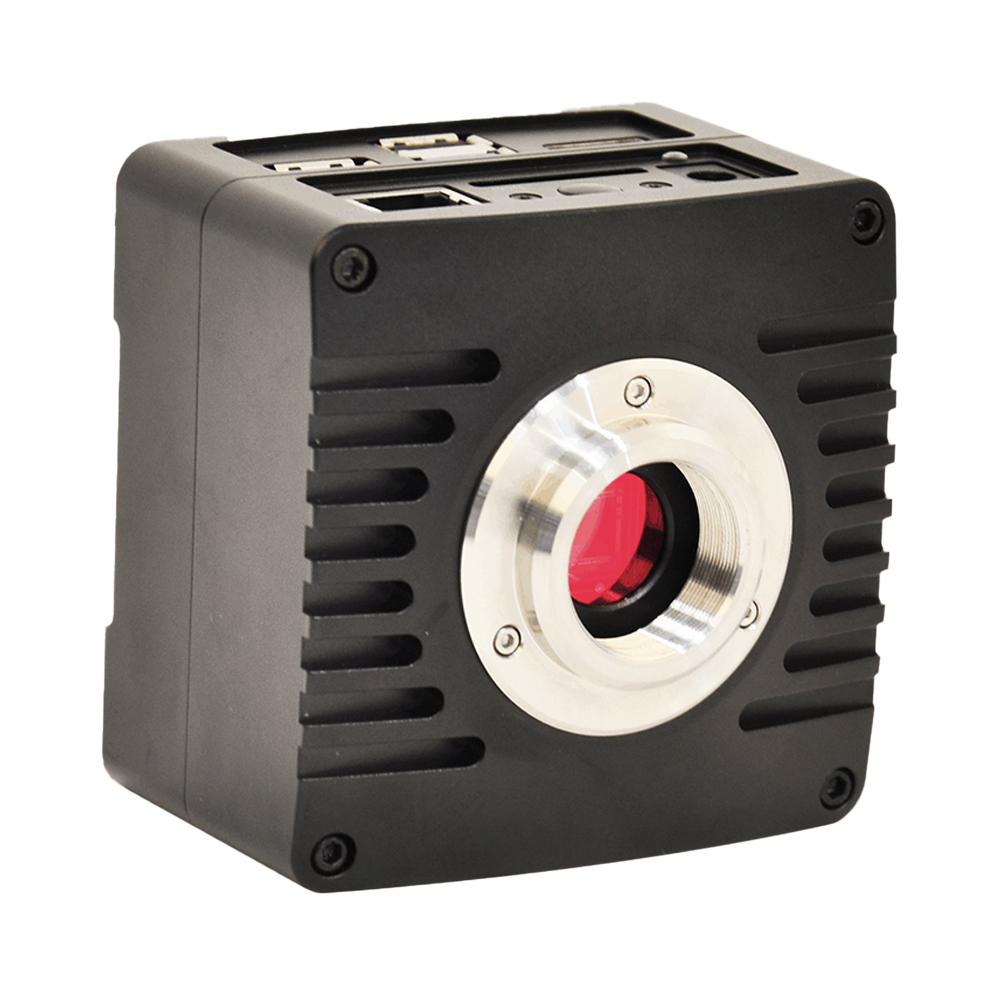

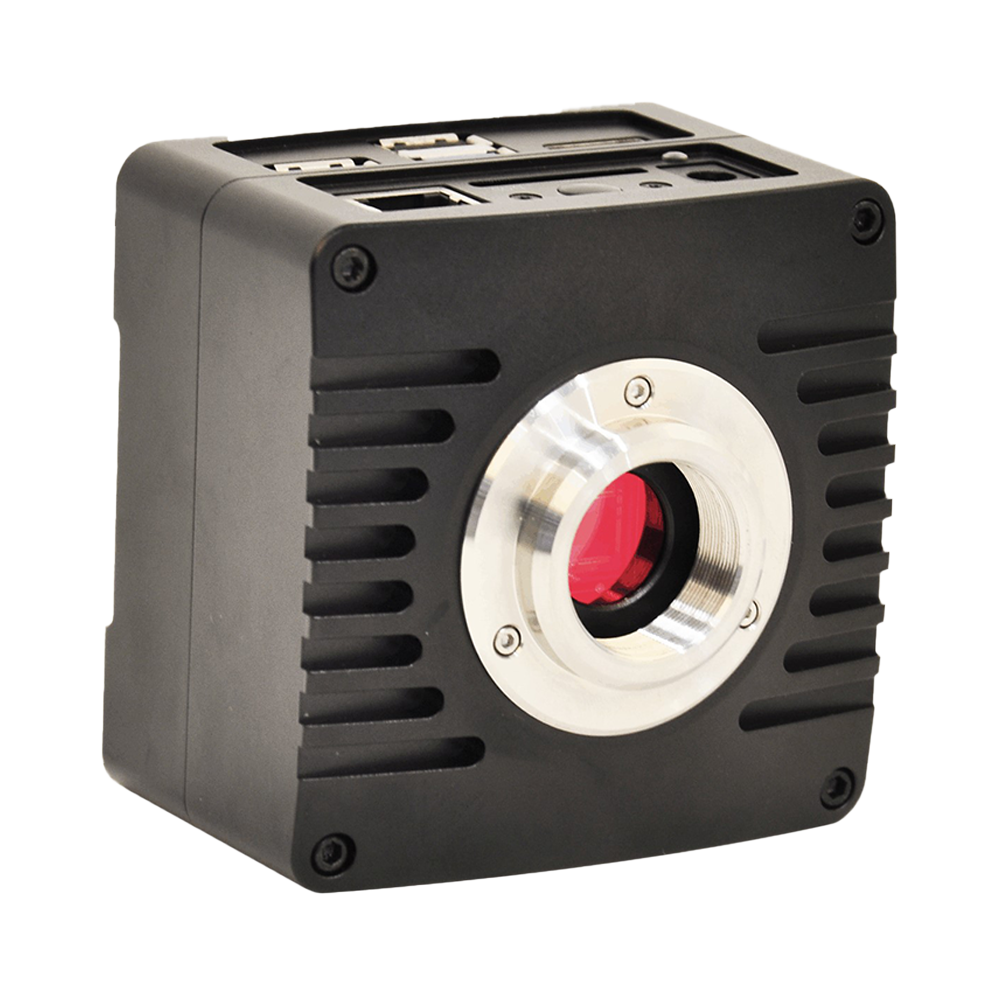

X5CAM4K-Serie Mehrschnittstellen-Kamera
Produktübersicht
Die X5CAM4K-Serie unterstützt HDMI-, USB- und Netzwerk-Mehrfachschnittstellen-Synchronausgabe und wurde speziell für interaktive mikroskopische Lehrsysteme entwickelt. Das System ermöglicht Multi-Terminal-Sharing und kollaborative Bedienung für effektiven Unterricht.
Hauptmerkmale
- Die X5CAM4K-Serie HDMI-Kameras ermöglichen direkte Video- und Bilderfassung für Stereo- oder biologische Mikroskope ohne Computer und können zu interaktiven mikroskopischen Lehrsystemen vernetzt werden, was den Unterricht für Lehrkräfte und das Lernen für Studierende erleichtert.
- Sony Starvis 2 rückbeleuchteter CMOS-Sensor
- 4K HDMI/NETWORK/USB Mehrfachschnittstellen-Synchronausgabe
- 4K/1080P HDMI-Ausgabe mit adaptiver Umschaltung
- 4K 60 fps HDMI-Ausgabe mit niedriger Latenz, durchschnittliche Latenz 40 ms
- Unterstützt RAW-Format-Bilderfassung und -Anzeige
- Unterstützt SD-Karte/USB-Stick lokale Speicherung, Daten können schnell exportiert, wiedergegeben und nachträglich analysiert werden
- Unterstützt USB-Audiosteuerungsmodul für Echtzeit-Sprachbefehlssteuerung der Kamera für Foto-, Video- und Einfrierungsfunktionen
- Unterstützt mehrsprachige Menüs, global anwendbar, kompatibel mit Windows/macOS/Linux/Android/iOS und anderen Mainstream-Systemen (einige Funktionen plattformabhängig)
- Neue Benutzeroberfläche mit umfangreichen Dateiverwaltungsfunktionen, Bildvergleich, Bild-zu-Live-Video-Vergleich, Mehrbildtiefenschärfensynthese
- Neue Benutzeroberfläche mit umfangreichen Dateiverwaltungsfunktionen, Bildvergleich (2 oder 4 Bilder), Bild-zu-Live-Video-Vergleich, Mehrbildtiefenschärfensynthese, Mehrbildpanorama
- Breites Anwendungsspektrum: industrielle Prüfung, Elektronikfertigung, Materialanalyse, Lebenswissenschaften, medizinische Lehre, automatisierte Produktionslinien etc.
- Bietet Echtzeit-Stitching-Funktion für höhere Bildqualität durch Echtzeitverarbeitung
- Umschaltbare Standard-ISP-Parameter zur einfachen Sekundäroptimierung
- Integrierte XCamView-Software mit umfangreichen Bildverarbeitungs- und Messfunktionen, unterstützt automatische Kantenerkennung und automatische Messung
- Integrierte XCamView-Software mit umfangreichen Bildverarbeitungs- und Messfunktionen, unterstützt automatische Kantenerkennung und automatische Messung
- iOS/Android-Mobile-Apps, kostenloser Download von der offiziellen Website
X5CAM4K-Serie
Mehrfachschnittstellen-Kamera für interaktiven Unterricht
| Modell | Sensor/Größe | Effektive Pixel | Ausgabeauflösung | Bildrate (fps) | Ausgabeschnittstelle | Autofokus | Objektivanschluss | Speicherunterstützung | Besondere Funktionen |
|---|---|---|---|---|---|---|---|---|---|
| X5CAM4K8MPB |
Sony IMX585(C)
1/1.2" (11.14×6.26mm)
|
2.9μm × 2.9μm | 8MP | 60fps@3840×2160 | HDMI NETWORK USB3 SD | C-Mount-Anschluss | SD-Karte / USB-Stick | Bildmessung Netzwerkübertragung Interaktiver Unterricht Großformatiger Sensor | |
| X5CAM4K8MPA |
Sony IMX678(C)
1/2" (7.2×4.05mm)
|
2.0μm × 2.0μm | 8MP | 60fps@3840×2160 | HDMI NETWORK USB3 SD | C-Mount-Anschluss | SD-Karte / USB-Stick | Bildmessung Netzwerkübertragung Interaktiver Unterricht | |
| X5CAM4K8MMA |
Sony IMX678(M)
1/1.8" (7.68×4.32mm)
|
2.0μm × 2.0μm | 8MP | 60fps@3840×2160 | HDMI NETWORK USB3 SD | C-Mount-Anschluss | SD-Karte / USB-Stick | Bildmessung Netzwerkübertragung Interaktiver Unterricht Schwarz-Weiß-Kamera |

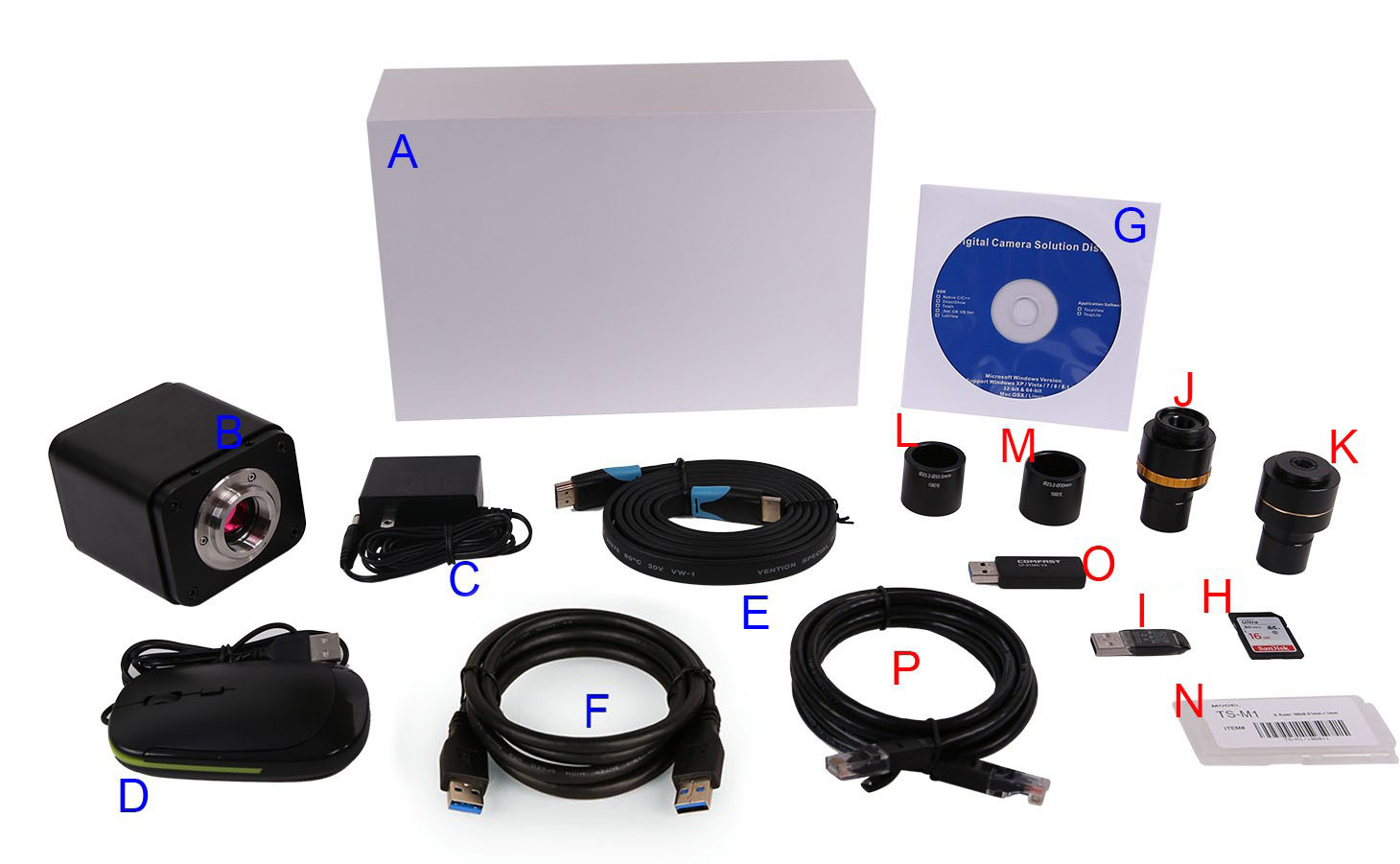

X5CAM4K Multi-Interface-Kamera｜Lieferumfang #
Standard-Lieferumfang
- A Kameraverpackung: 25,5 cm × 17,0 cm × 9,0 cm (1 Stück, ca. 1,57 kg/Box)
- B X5CAM4K Kamera ×1
- C Netzteil: Eingabe AC 100–240 V 50/60 Hz; Ausgabe DC 12 V 1 A (GS12U12-P1I / GS12E12-P1I)
- D USB-Maus ×1
- E HDMI-2.0-Kabel ×1
- F Hochgeschwindigkeits-USB-2.0-A↔A-Datenkabel, vergoldet (2,0 m)
- G Treiber- und Anwendungs-CD (Ø12 cm)
Optionales Zubehör
- H SD-Karte (≥16 GB, Class 10)
- I Fokussierbarer Okularrohradapter 108001/AMA037, 108002/AMA050, 108003/AMA075
- J Fester Okularrohradapter 108005/FMA037, 108006/FMA050, 108007/FMA075
- K Okularadapterring Ø30 mm 108015
- L Okularadapterring Ø30,5 mm 108016
- M Mikrometer 106011/TS-M1, 106012/TS-M2, 106013/TS-M7
- N USB-Flash-Laufwerk (Backup-Medium)
- O USB-WLAN-Adapter (erforderlich für WiFi-/AP-Modus)

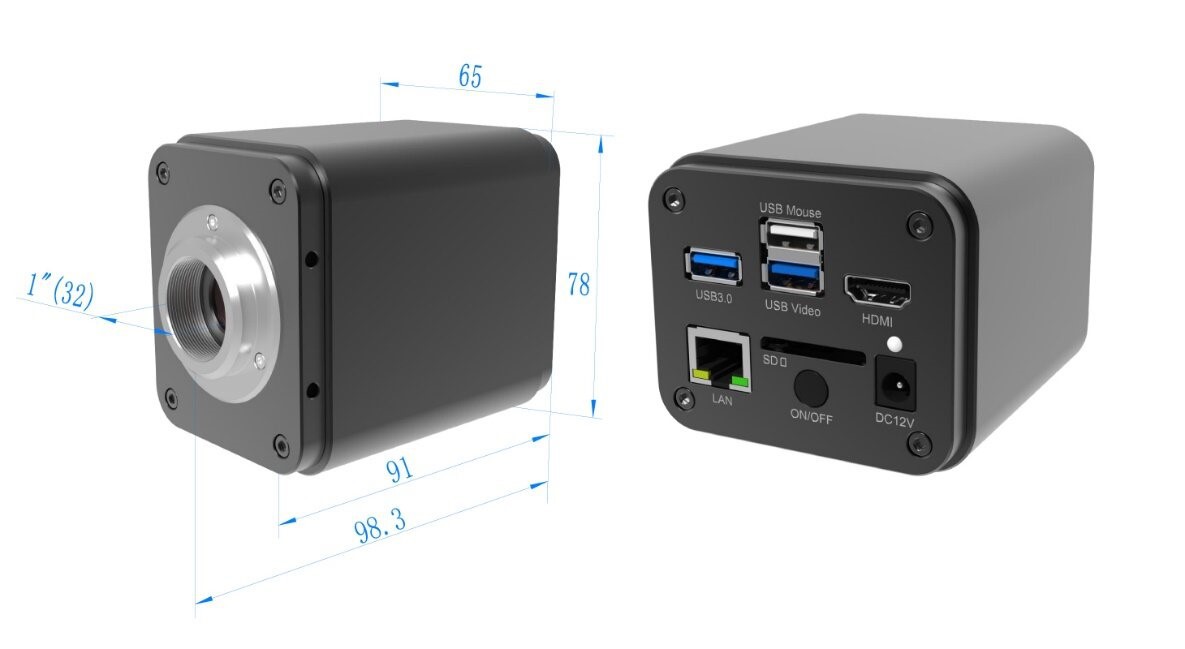

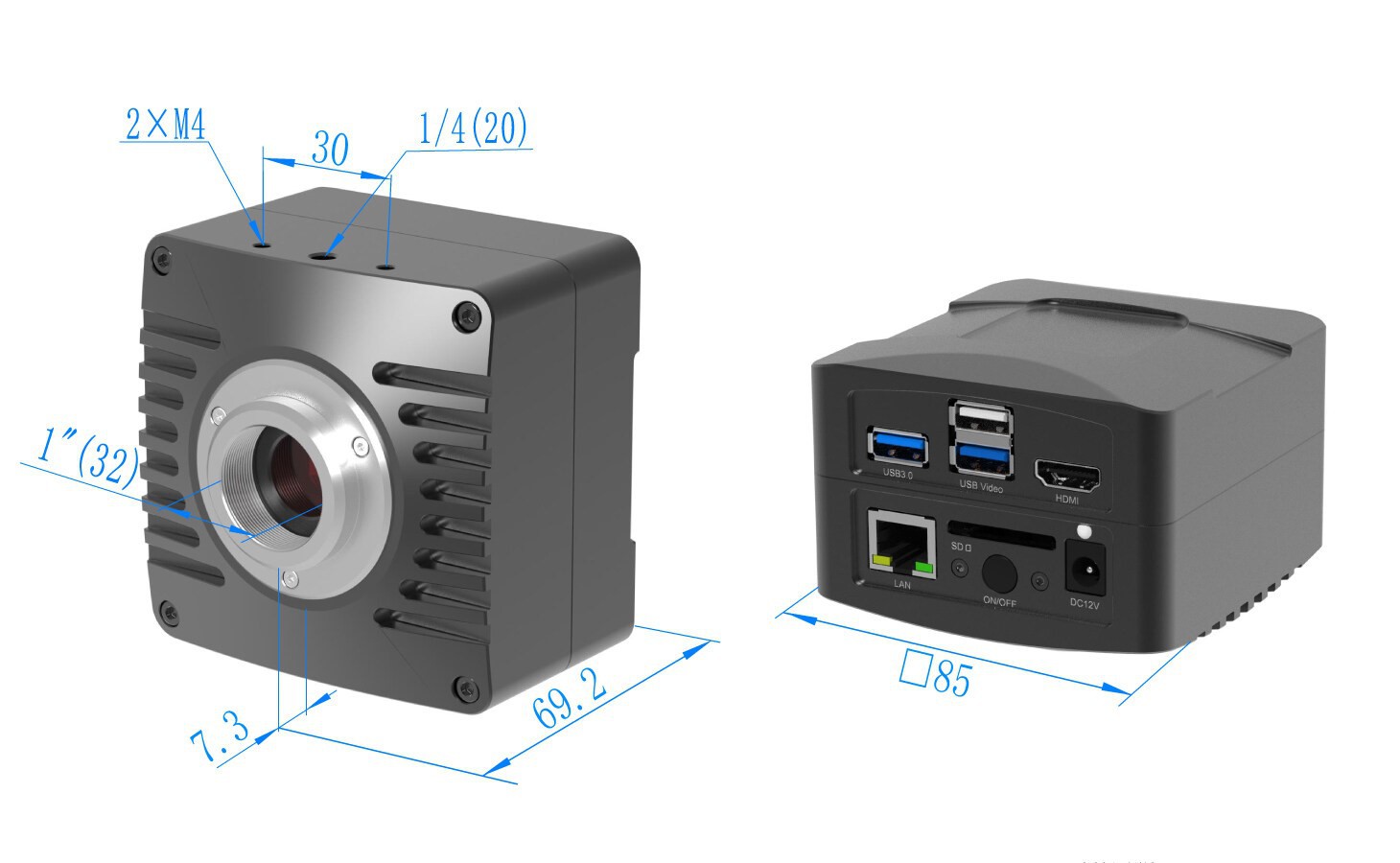

X5CAM4K Multi-Interface-Kamera｜Produktabmessungen #

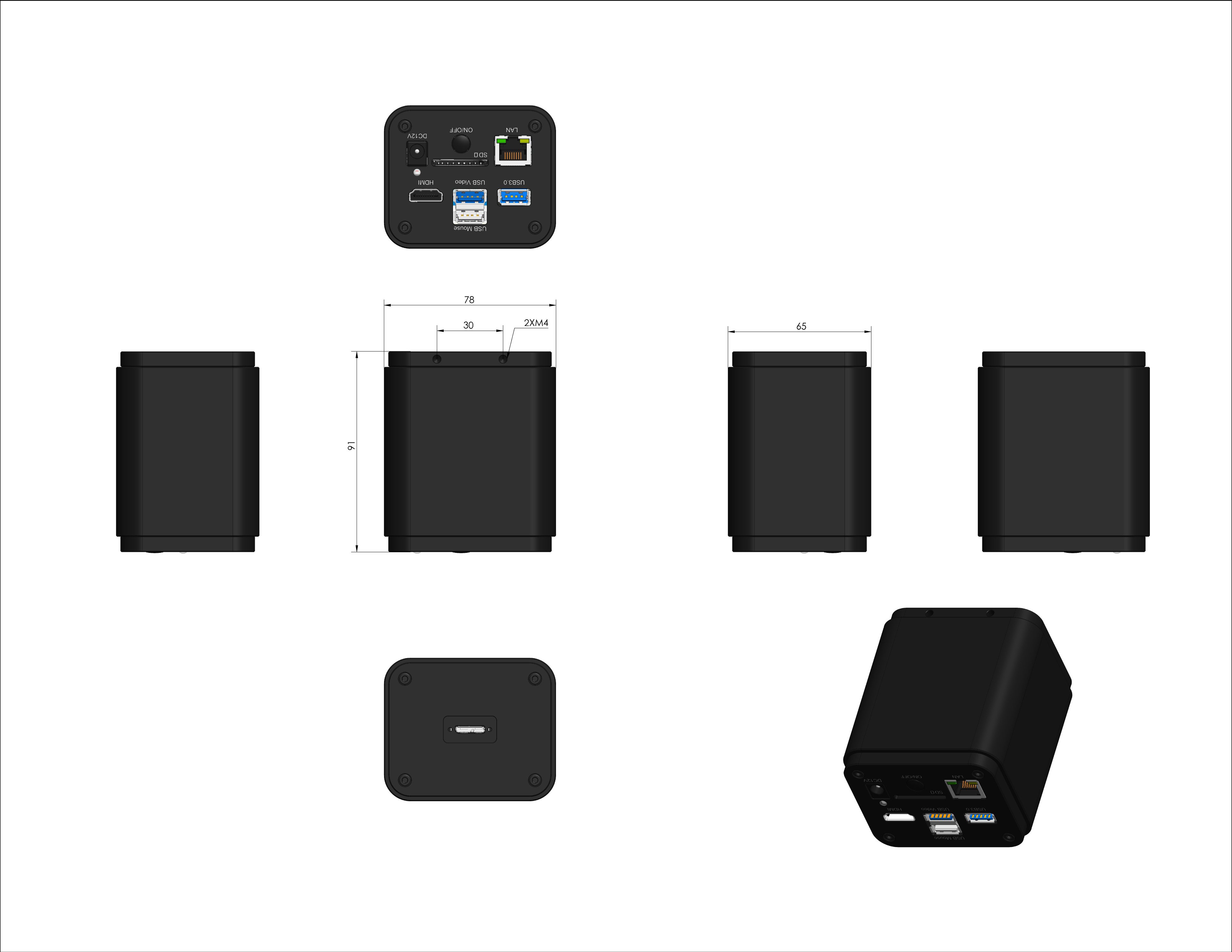

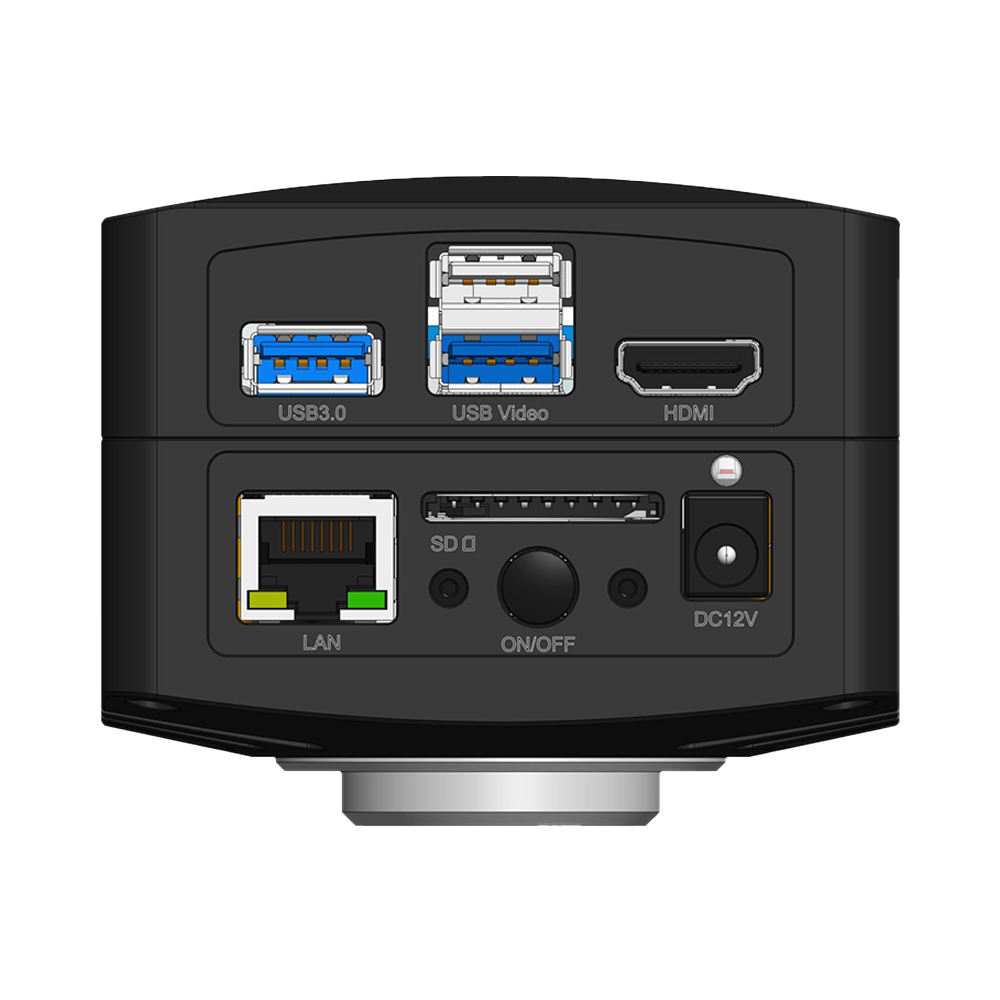

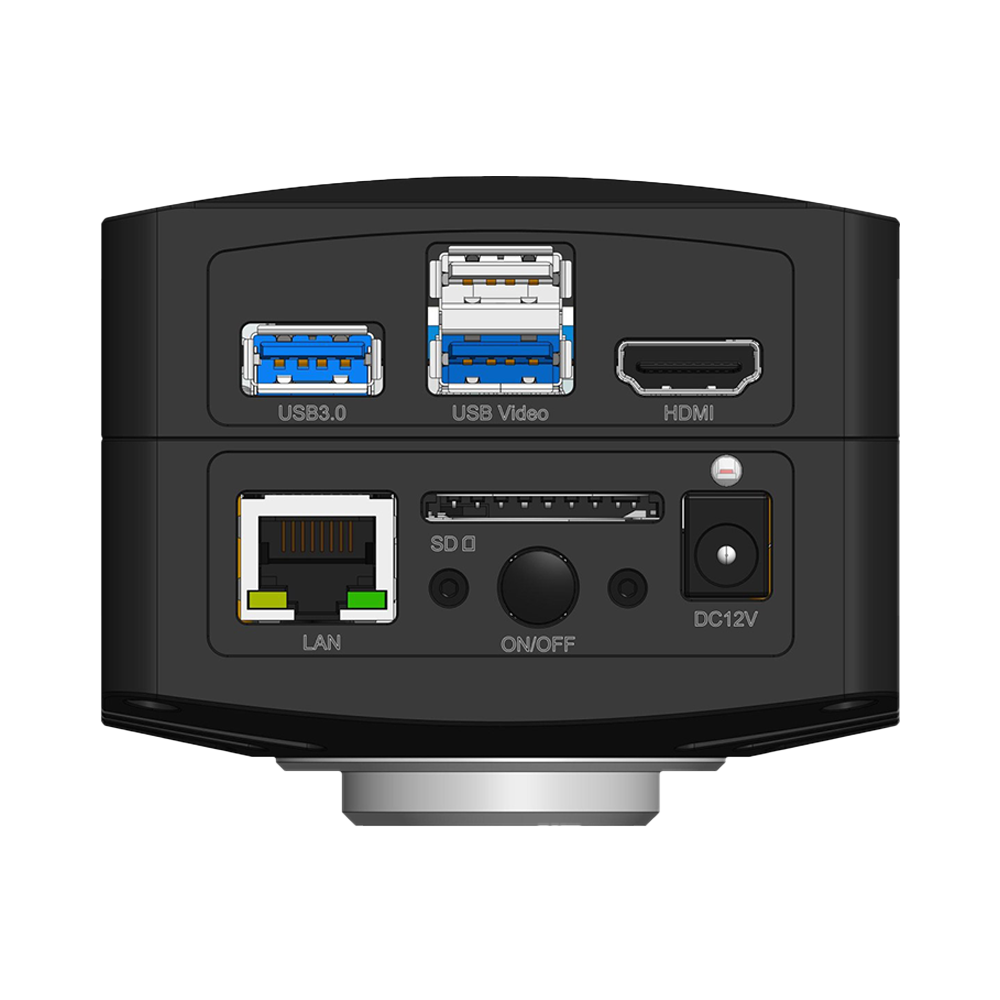

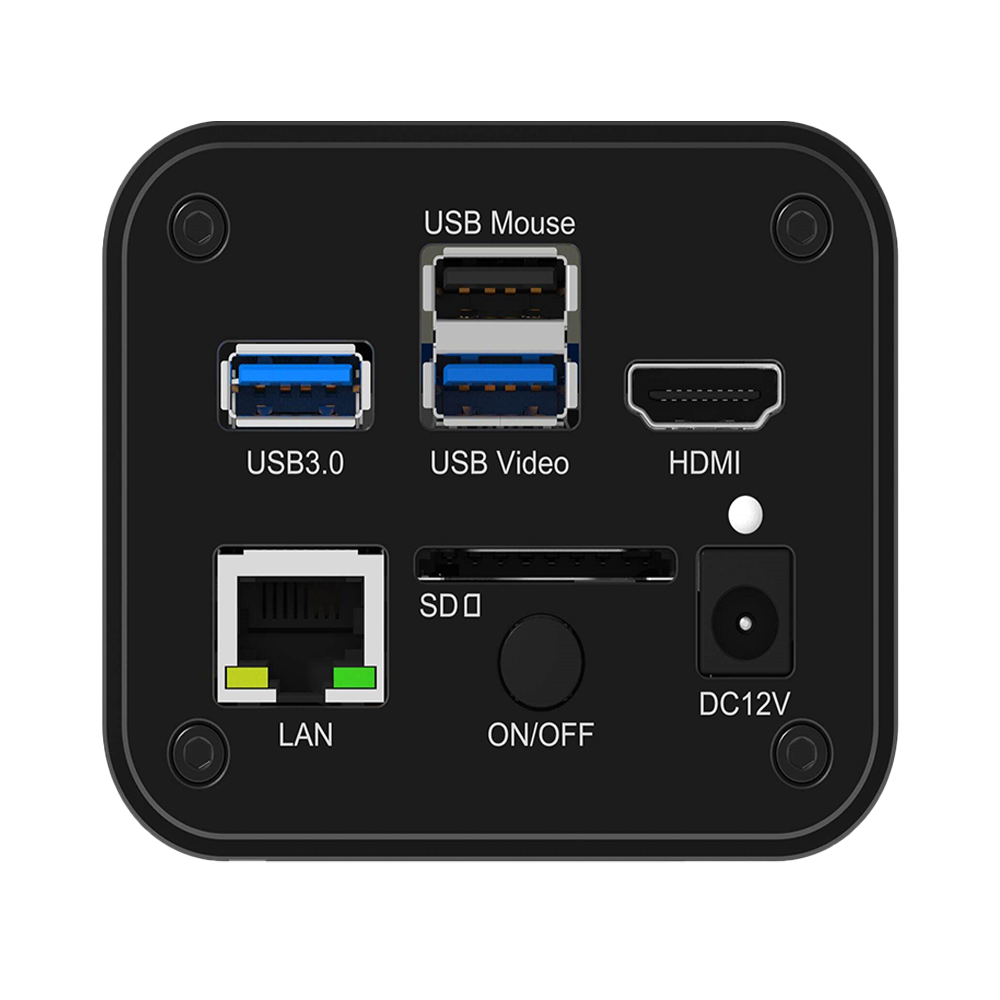

Gehäusestruktur und Schnittstellenlayout
Weitere Details in Abbildung 3-46 / 3-47 des Handbuchs
Bitte vor der Montage anhand der Maßzeichnung die Position der Halterungsbohrungen und die Ausrichtung der Schnittstellen prüfen.
Detaillierte Einführung
Die X5CAM4K Kameraserie von Tupu Optoelectronics ist eine vollständig PC-unabhängig arbeitende Multi-Interface-HDMI-Kamera, konzipiert für die hochaufgelöste Bild- und Videoerfassung mit Stereo- und Biologischen Mikroskopen. Über LAN lassen sich interaktive Mikroskopie-Lehrnetzwerke aufbauen, die Präsentationen und Multi-Endpoint-Sharing ermöglichen.
Die Serie nutzt den rückwärtig belichteten Sony Starvis 2 Hochsensitivitäts-CMOS, unterstützt die adaptive Umschaltung zwischen 4K- und 1080P-HDMI-Ausgabe und liefert 4K-60-fps-Ausgabe mit sehr geringer Latenz (durchschnittlich 40 ms) – perfekt für Forschung, Lehre, industrielle Inspektion und Präsentationen.
Technische Merkmale
- Mehrfachausgabe für flexible Workflows: Unterstützt gleichzeitige HDMI-4K60-, USB-3.0- und Gigabit-LAN-Ausgabe für lokale Anzeige, PC-Erfassung und Remote-Sharing
- Hochleistungsbildgebung mit Hardwareverarbeitung: Sony Starvis 2 Sensor kombiniert mit integrierter 3D-Rauschreduktion, Schärfeverbesserung, Farbwiedergabe und Gamma-Anpassung
- Intelligente Steuerung und effiziente Bedienung: Integriertes Sprachsteuerungsmodul (USB-Audio) ermöglicht Foto-, Video- und Freeze-Befehle und unterstützt das automatische Hochladen von Medien auf Server
- Flexibles Dateimanagement mit Profi-Features: Intuitive Benutzeroberfläche für Bild-/Videovergleich, Stand-/Bewegtbildgegenüberstellung, Live-Schärfentiefe-Fusion und Bildstitching
- Plattformübergreifende Unterstützung: Kompatibel mit ToupView/ToupLite unter Windows, macOS und Linux; Standard-SDKs stehen für Integrationen bereit
Zentrale Vorteile
-
1
Plug-and-Play für verschiedenste Umgebungen Komplett PC-unabhängig mit Mehrfachausgabe – flexibel für Unterricht, Forschung und industrielle Prüfung
-
2
Hohe Auflösung bei sehr geringer Latenz 4K-60-fps-Ausgabe mit durchschnittlich 40 ms Verzögerung für Echtzeit-Display, Recording und Streaming
-
3
Intelligente Interaktion und Automatisierung Sprachsteuerung und automatisches Hochladen vereinfachen Abläufe und steigern Effizienz
-
4
Professionelle Bildoptimierung Hardwareseitige 3D-Rauschreduktion, Schärfen und Farboptimierung sichern Detailtreue
-
5
Breite Plattformunterstützung und hohe Erweiterbarkeit Unterstützt plattformübergreifende Software und SDKs für einfache Systemintegration und kollaboratives Arbeiten
