X5CAM4K_MR-Serie Mehrschnittstellen-Kamera
Produktübersicht

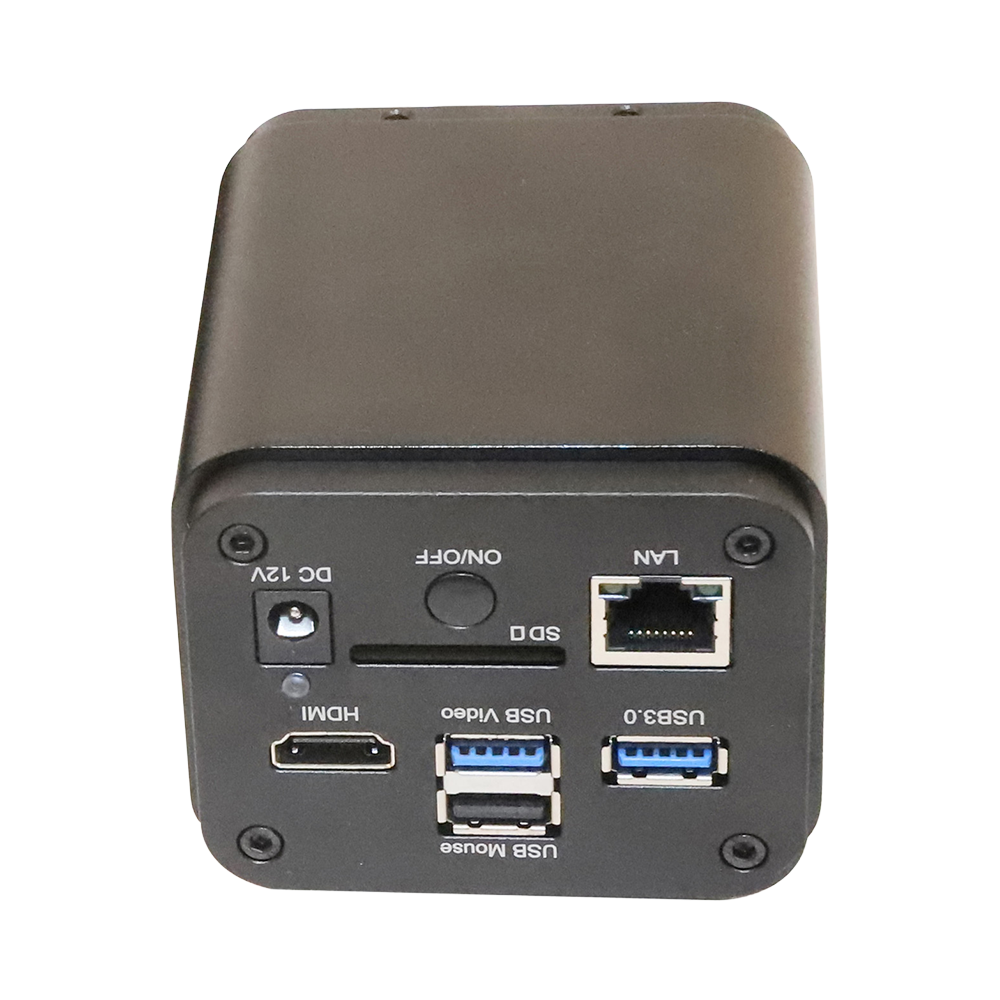

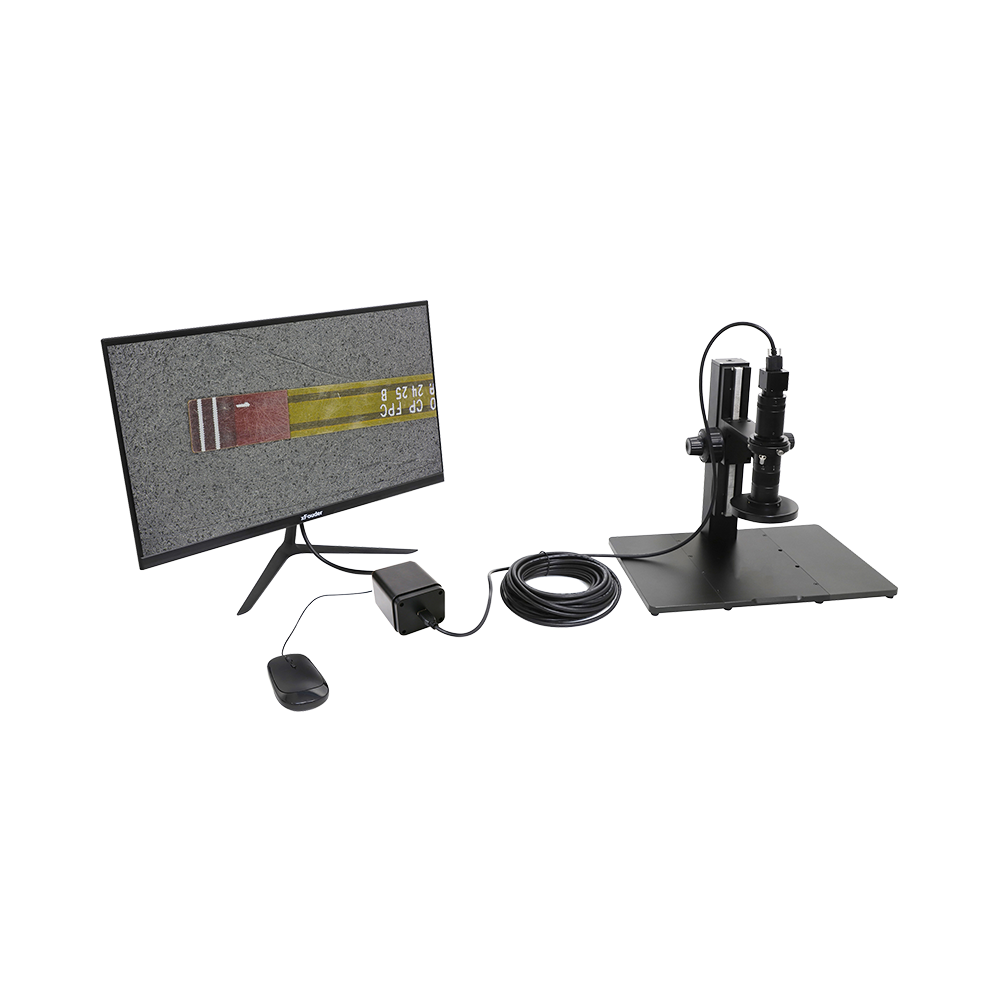

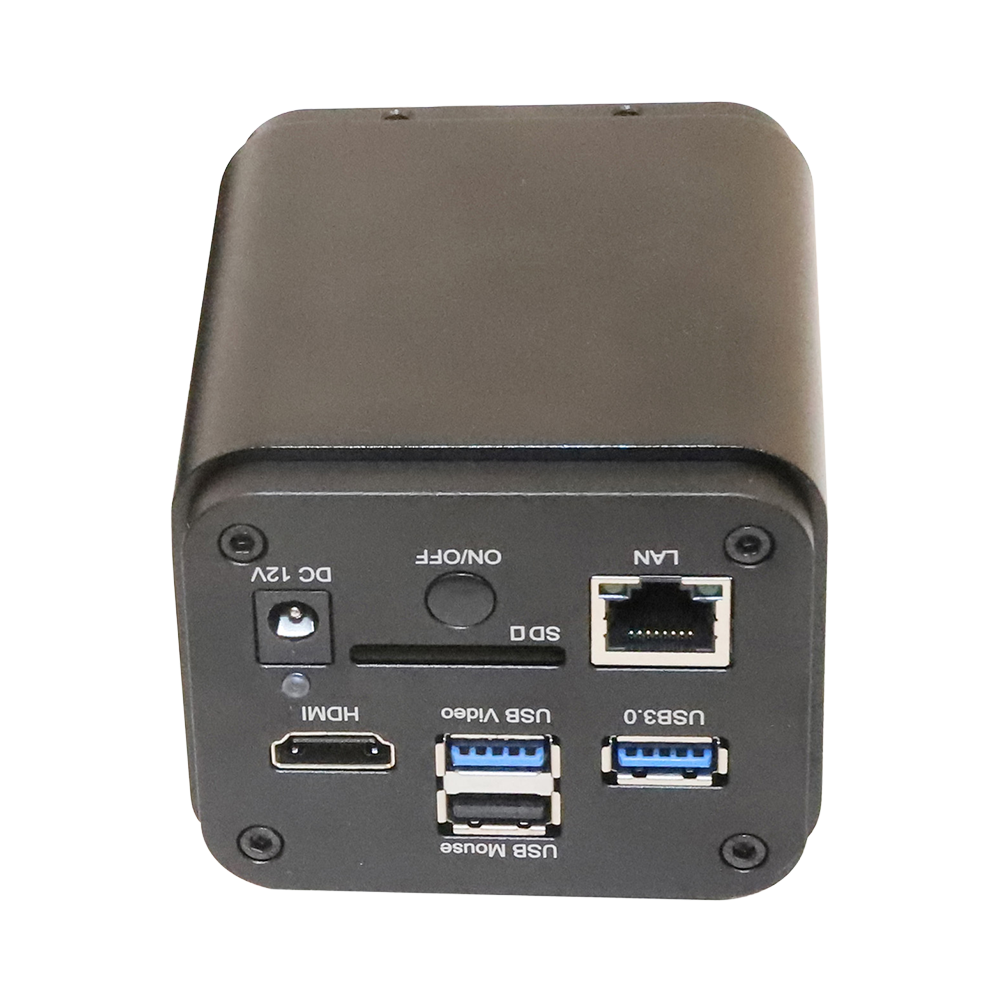

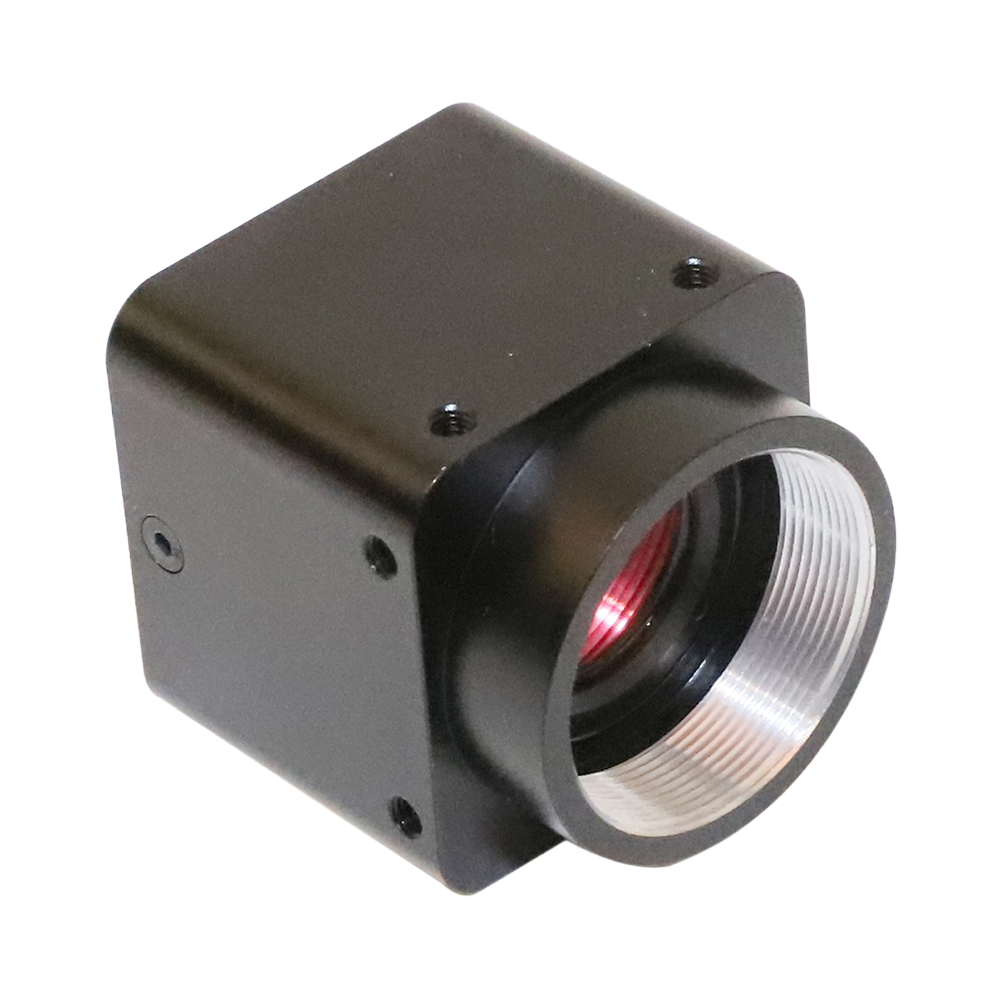

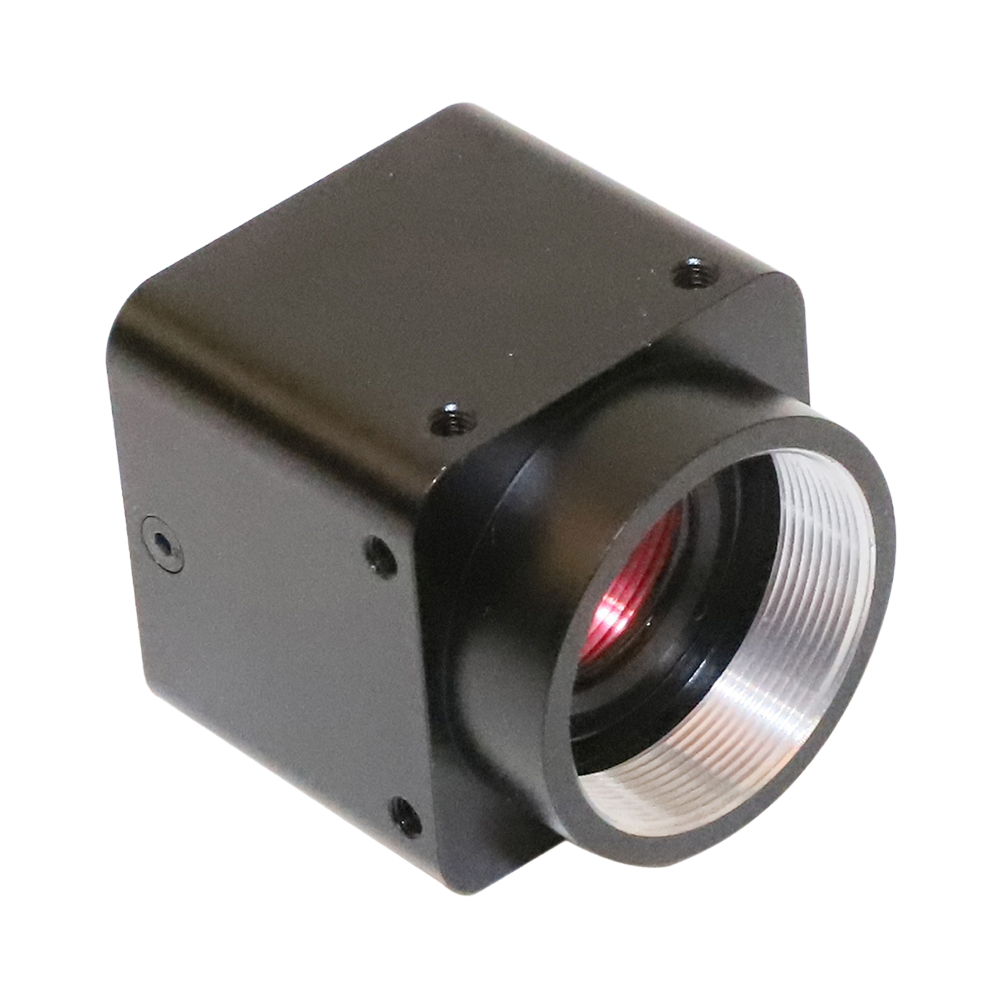

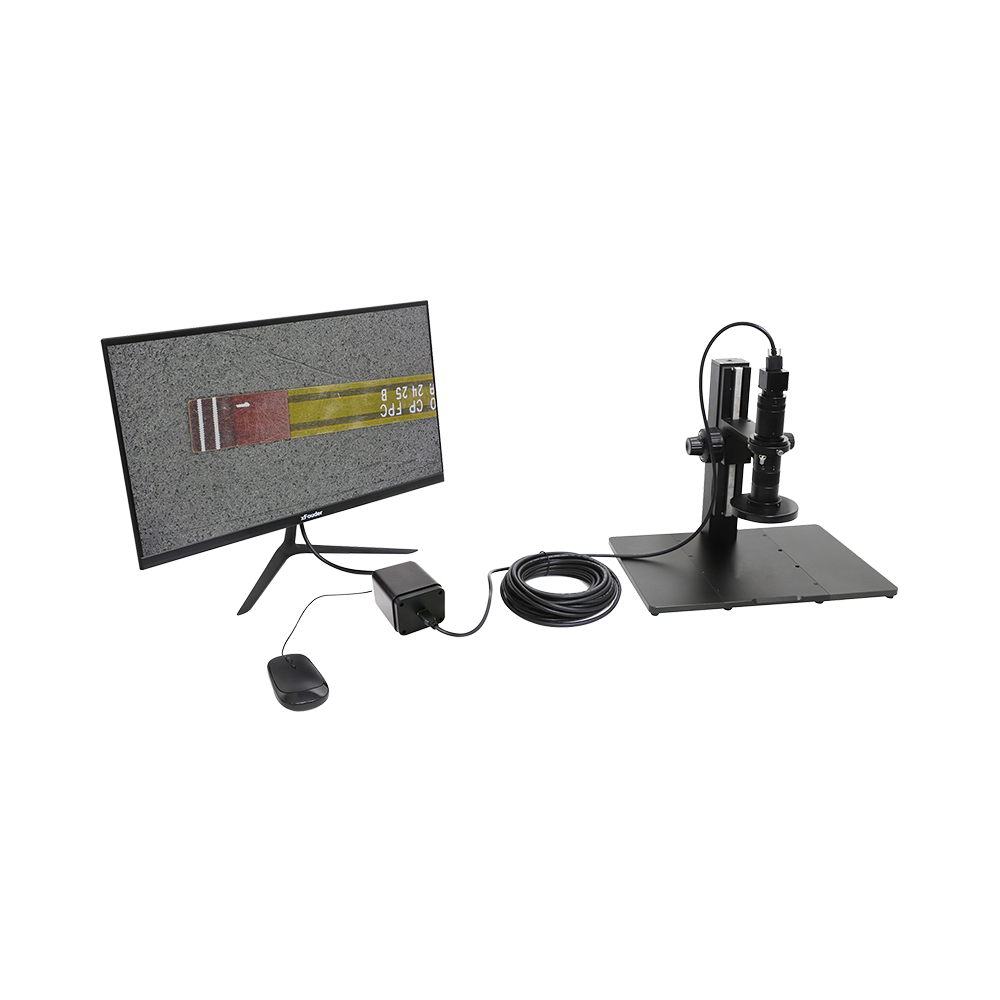

Die X5CAM4K_MR ist eine von Touptek entwickelte modulare HDMI-Kamera mit Langstreckenübertragung. Das Hauptgerät und die Bilderfassungs-Untereinheit sind über ein USB3.0-Kabel verbunden, das bis zu 10 Meter lang sein kann. Das Kabel verwendet USB3.0 A-Stecker auf Micro-B-Schnittstelle mit Schraubverriegelung. Das modulare Design ermöglicht Kunden die einfache Integration der kompakten Erfassungs-Untereinheit in branchenspezifische Hauptgeräte, während das externe Hauptgerät die bequeme Verbindung zu Monitoren oder Computern für Bedienung und Steuerung ermöglicht.
Hauptmerkmale
- Sony Starvis 2 rückbeleuchteter CMOS-Sensor
- 4K HDMI/NETWORK/USB Mehrfachschnittstellen-Synchronausgabe
- 4K/1080P HDMI-Ausgabe mit adaptiver Umschaltung
- 4K 60 fps HDMI-Ausgabe mit niedriger Latenz, durchschnittliche Latenz 40 ms
- Unterstützt RAW-Format-Bilderfassung und -Anzeige
- Unterstützt SD-Karte/USB-Stick lokale Speicherung, Daten können schnell exportiert, wiedergegeben und nachträglich analysiert werden
- Unterstützt USB-Audiosteuerungsmodul für Echtzeit-Sprachbefehlssteuerung der Kamera für Foto-, Video- und Einfrierungsfunktionen
- Unterstützt mehrsprachige Menüs, global anwendbar, kompatibel mit Windows/macOS/Linux/Android/iOS und anderen Mainstream-Systemen (einige Funktionen plattformabhängig)
- Neue Benutzeroberfläche mit umfangreichen Dateiverwaltungsfunktionen, Bild-zu-Bild-Vergleich, Bild-zu-Live-Video-Vergleich, Mehrbildtiefenschärfensynthese und Mehrbildpanorama-Funktion
- Leistungsstarke ISP-Funktionen mit deutlicher Schärfung und 3D-Rauschunterdrückung, präziserer ROI-Weißabgleich
- Bietet Echtzeit-Video-Tiefenschärfensynthese und Echtzeit-Video-WDR-Ausgabefunktion
- Bietet Echtzeit-Stitching-Funktion für höhere Bildqualität durch Echtzeitverarbeitung
- Umschaltbare Standard-ISP-Parameter für biologische und Stereomikroskope zur einfachen Sekundäroptimierung
- Integrierte XCamView-Software mit umfangreichen Bildverarbeitungs- und Messfunktionen, unterstützt automatische Kantenerkennung und automatische Messung
- Integrierte XCamView-Software mit umfangreichen Bildverarbeitungs- und Messfunktionen, unterstützt automatische Kantenerkennung und automatische Messung
- iOS/Android-Mobile-Apps, kostenloser Download im App Store
X5CAM4K_MR-Serie
Modulare Mehrfachschnittstellen-Ultra-HD-Kamera
| Modell | Sensor/Größe | Effektive Pixel | Ausgabeauflösung | Bildrate (fps) | Ausgabeschnittstelle | Autofokus | Objektivanschluss | Speicherunterstützung | Besondere Funktionen |
|---|---|---|---|---|---|---|---|---|---|
| X5CAM4K8MPA_MR |
Sony IMX678(C)
1/1.8" (7.68×4.32mm)
|
2.0μm × 2.0μm | 8MP (3840×2160) |
HDMI2.0: 60fps@3840×2160 USB3.0: 30fps@3840×2160 NETWORK: 30fps@3840×2160 |
HDMI2.0 USB3.0 LAN Wi-Fi SD USB Video | C-Mount-Anschluss | SD-Karte / USB-Stick | Modulare Langstreckenübertragung USB3.0-Verbindungskabel bis zu 10 Meter 4K 60 fps HDMI-Ausgabe mit niedriger Latenz (40 ms) RAW-Format-Bilderfassung Tiefenschärfensynthese-Funktion Stitching-Funktion WDR breiter Dynamikbereich Automatisches Hochladen auf Server Sprachsteuerung | |
| X5CAM4K8MPB_MR |
Sony IMX585(C)
1/1.2" (11.14×6.26mm)
|
2.9μm × 2.9μm | 8MP (3840×2160) |
HDMI2.0: 60fps@3840×2160 USB3.0: 30fps@3840×2160 NETWORK: 30fps@3840×2160 |
HDMI2.0 USB3.0 LAN Wi-Fi SD USB Video | C-Mount-Anschluss | SD-Karte / USB-Stick | Modulare Langstreckenübertragung USB3.0-Verbindungskabel bis zu 10 Meter 4K 60 fps HDMI-Ausgabe mit niedriger Latenz (40 ms) RAW-Format-Bilderfassung Tiefenschärfensynthese-Funktion Stitching-Funktion WDR breiter Dynamikbereich Großformatiger Sensor Automatisches Hochladen auf Server Sprachsteuerung |
X5CAM4K_MR Multi-Modul-Kameraset｜Lieferumfang #
Standard-Lieferumfang
- A Kameraverpackung: 25,5 cm × 17,0 cm × 9,0 cm (1 Stück, ca. 1,57 kg/Box)
- B X5CAM4K_MR Haupteinheit + Bildaufnahme-Submodul ×1 Set (inkl. Verbindungskabel)
- C Netzteil: Eingabe AC 100–240 V 50/60 Hz; Ausgabe DC 12 V 1 A (GS12U12-P1I / GS12E12-P1I)
- D USB-Maus ×1
- E HDMI-2.0-Kabel ×1
- F Hochgeschwindigkeits-USB-2.0-A↔A-Datenkabel, vergoldet (2,0 m)
- G Treiber- und Anwendungs-CD (Ø12 cm)
Optionales Zubehör
- H SD-Karte (≥16 GB, Class 10)
- I Fokussierbarer Okularrohradapter 108001/AMA037, 108002/AMA050, 108003/AMA075
- J Fester Okularrohradapter 108005/FMA037, 108006/FMA050, 108007/FMA075
- K Okularadapterring Ø30 mm 108015
- L Okularadapterring Ø30,5 mm 108016
- M Mikrometer 106011/TS-M1, 106012/TS-M2, 106013/TS-M7
- N USB-Flash-Laufwerk (Backup-Medium)
- O USB-WLAN-Adapter (erforderlich für WiFi-/AP-Modus)
X5CAM4K_MR Multi-Modul-Kameraset｜Produktabmessungen #

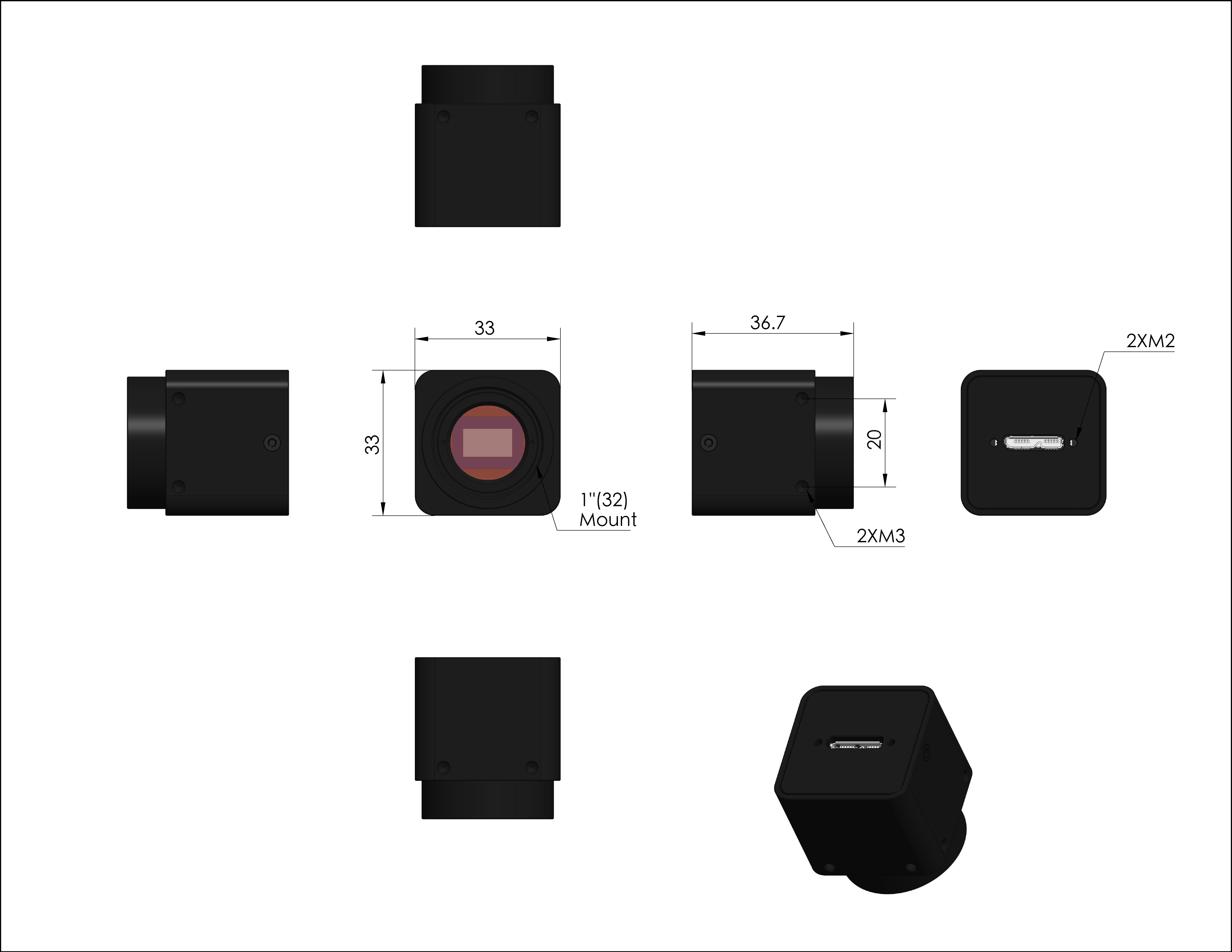

Maße von Haupteinheit und Bildaufnahme-Submodul
Siehe Handbuch Abb. 5-3 bis 5-4 inklusive Modulanschlussrichtung
Bitte vor der Montage anhand der Maßzeichnung die Position der Halterungsbohrungen und die Ausrichtung der Schnittstellen prüfen.
Produktvorstellung
Die X5CAM4K_MR Serie von Tupu Optoelectronics ist eine professionelle C-Mount-CMOS-Kamera mit synchroner HDMI-/NETWORK-/USB-Mehrfachausgabe. Ausgestattet mit dem rückwärtig belichteten Sony Starvis 2 Hochsensitivitätssensor unterstützt sie 4K-/1080P-Formate und erfüllt die Anforderungen hochauflösender Mikroskopie, industrieller Inspektion und wissenschaftlicher Dokumentation. Dank des modularen Designs verbindet sich das Bildaufnahme-Submodul über ein 10-m-USB-3.0-Kabel mit der Haupteinheit – ideal für Embedded-Szenarien und Remote-Displays, bei maximaler Flexibilität und einfacher Integration.
Detaillierte Einführung
- Mehrfachschnittstellen in Echtzeit: Unterstützt parallele 4K-HDMI-, USB-3.0- und Ethernet-Ausgabe mit bis zu 60 fps für latenzarmes Display und Multi-Endpoint-Erfassung.
- Professionelle Bildverarbeitung: Integrierter leistungsstarker ISP mit 3D-Rauschreduktion, Schärfung, ROI-Weißabgleich und Gamma-Anpassung für erstklassige Farbwiedergabe und Detailtreue.
-
Umfangreiche Funktionsintegration:
- • Unterstützt RAW-Bildaufnahme, MP4-Videoaufzeichnung (H.264/H.265) sowie lokale Speicherung auf SD-Karte oder USB-Flash-Laufwerk;
- • Integrierte XCamView Software für Tiefenschärfenfusion, Echtzeit-Stitching, Bildmessung und automatische Kantenerkennung;
- • Sprachgesteuerte Foto-, Video- und Freeze-Funktionen über optionales USB-Audiomodul.
- Hohe Systemkompatibilität: Unterstützt Windows, macOS, Linux sowie iOS-/Android-Apps und stellt Standard-SDKs für wissenschaftliche und industrielle Softwareumgebungen bereit.
- Industrieklassige Stabilität: Betrieb im weiten Temperaturbereich von –10 bis 50 °C; Metallgehäuse für dauerhaft zuverlässigen Einsatz.
Zentrale Vorteile
Vielseitige Nutzung mit flexibler Ausgabe
Parallele HDMI-, Netzwerk- und USB-3.0-Ausgabe für lokale Vorschau, Remote-Steuerung und PC-Erfassung.
Hohe Bildqualität bei geringer Latenz
4K-60-fps-HDMI-Ausgabe mit durchschnittlich 40 ms Verzögerung vereint Detailtiefe und Echtzeitfähigkeit.
Intelligente Bildverarbeitung
Integrierte Tiefenschärfenfusion, Echtzeit-Stitching und WDR erhöhen Kontrast und räumliche Darstellung.
Umfangreiche Erweiterbarkeit
Unterstützt Wi-Fi-Module, Sprachsteuerung und mehrsprachige UI – ideal für Lehre, Präsentationen und OEM/ODM-Projekte.
Breites Einsatzspektrum
Geeignet für Biologische Mikroskope, Stereo-Mikroskope, industrielle Qualitätsprüfung, Forschungsdokumentation und Unterrichtspräsentationen.
