XCAMTOP4K_MINI-Serie Mehrschnittstellen-Kamera
Produktübersicht

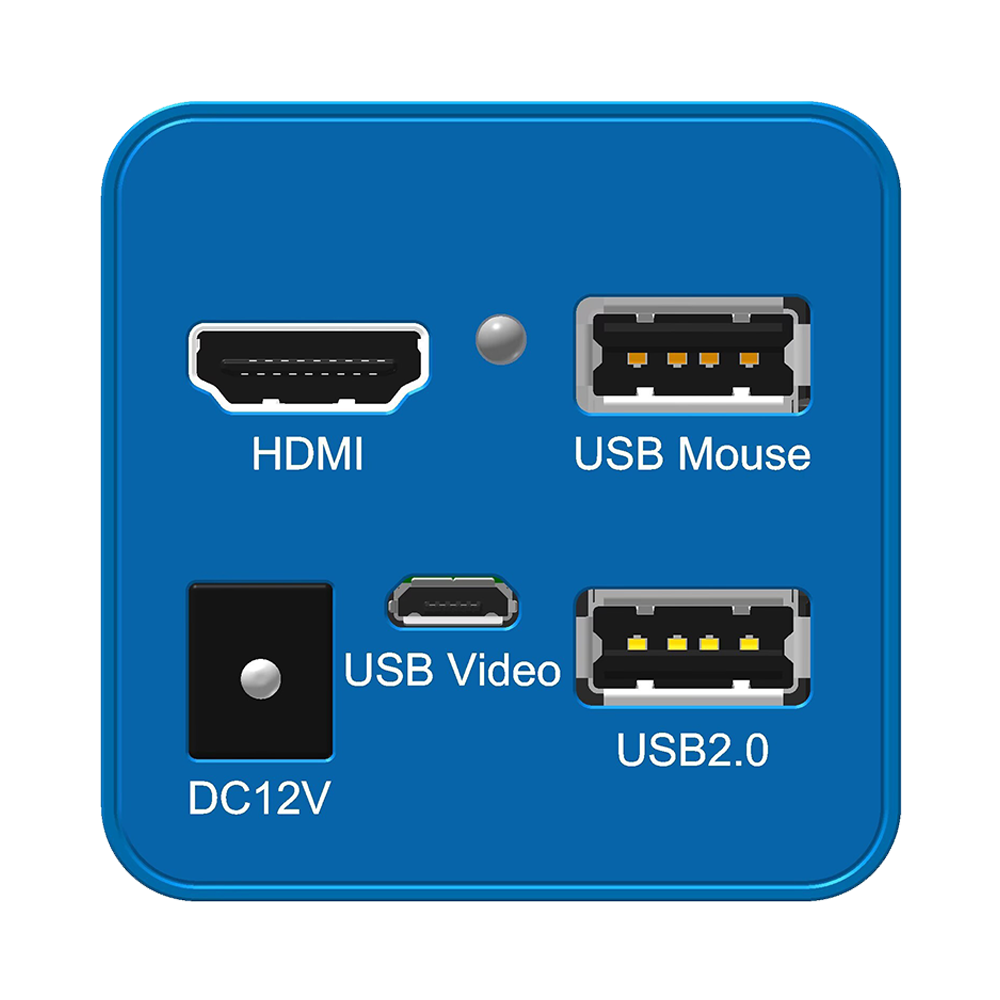

Die XCAMTOP4K_MINI-Serie verfügt über ein kompaktes Gehäusedesign und integriert HDMI 1.4-, USB-Video- und Wi-Fi-Mehrfachausgabeschnittstellen. Das System ermöglicht direkte 4K-Ultra-HD-Bilderfassung und -Anzeige für Stereo- oder biologische Mikroskope ohne Computer. Die integrierte XCamView-Software bietet umfangreiche Mess- und Bildverarbeitungsfunktionen und unterstützt Sprachsteuerung sowie Netzwerkintegration für interaktive mikroskopische Lehrsysteme.
Hauptmerkmale
- Sony Starvis 2 rückbeleuchteter CMOS-Sensor
- 4K/1080P HDMI-Ausgabe mit adaptiver Umschaltung
- Wi-Fi AP/STA-Dual-Modus (erfordert USB-Adapter)
- USB-Video-Schnittstelle unterstützt MJPEG-Echtzeitübertragung
- Integrierte XCamView-Messsoftware: automatische Kantenerkennung, Kalibrierung, verschiedene Messwerkzeuge
- USB-Stick-Speicherung: MP4 (H.264-Kodierung) Videos und JPEG/TIFF-Bilder
- USB-Sprachsteuerungsmodul: Foto-/Video-/Einfrierungsoperationen
- Leistungsstarke ISP-Funktionen: ROI-Weißabgleich, 3D-Rauschunterdrückung, Schärfung, Dunkelbereichsverbesserung
- Unterstützt mehrsprachige Oberfläche (10 Sprachen)
- Integrierte RTC für präzise Zeitsteuerung
XCAMTOP4K_MINI-Serie
4K HDMI/Wi-Fi/USB Mehrfachausgabe C-Mount CMOS-Kamera
| Modell | Sensor/Größe | Effektive Pixel | Ausgabeauflösung | Bildrate (fps) | Ausgabeschnittstelle | Autofokus | Objektivanschluss | Speicherunterstützung | Besondere Funktionen |
|---|---|---|---|---|---|---|---|---|---|
| XCAMTOP4K8MPC_MINI |
Sony IMX678(C)
1/1.8" (7.68×4.32mm)
|
2.0μm × 2.0μm | 8MP (3840×2160) | HDMI: 30Hz@3840×2160; USB: 30fps@3840×2160; WiFi: 30fps@3840×2160 | HDMI 1.4 USB Video WiFi | C-Mount-Anschluss | USB-Stick | 4K/1080P HDMI adaptive Ausgabe Wi-Fi AP/STA Dual-Modus USB-Sprachsteuerungsmodul ROI-Weißabgleich 3D-Rauschunterdrückung Automatische Kantenerkennungsmessung Grafische Überlagerung Videoaufzeichnung MP4 (H.264) Mehrsprachige Oberfläche (10 Sprachen) | |
| XCAMTOP4K8MPD_MINI |
Sony IMX585(C)
1/1.2" (11.14×6.26mm)
|
2.9μm × 2.9μm | 8MP (3840×2160) | HDMI: 30Hz@3840×2160; USB: 30fps@3840×2160; WiFi: 30fps@3840×2160 | HDMI 1.4 USB Video WiFi | C-Mount-Anschluss | USB-Stick | Großformatiger hochempfindlicher Sensor 4K/1080P HDMI adaptive Ausgabe Wi-Fi AP/STA Dual-Modus USB-Sprachsteuerungsmodul ROI-Weißabgleich 3D-Rauschunterdrückung Automatische Kantenerkennungsmessung Grafische Überlagerung Videoaufzeichnung MP4 (H.264) Mehrsprachige Oberfläche (10 Sprachen) | |
| XCAMTOP4K8MPE_MINI |
Sony IMX715(C)
1/2.8" (5.57×3.13mm)
|
1.45μm × 1.45μm | 8MP (3840×2160) | HDMI: 30Hz@3840×2160; USB: 30fps@3840×2160; WiFi: 30fps@3840×2160 | HDMI 1.4 USB Video WiFi | C-Mount-Anschluss | USB-Stick | Kleine Pixel für hohe Auflösung 4K/1080P HDMI adaptive Ausgabe Wi-Fi AP/STA Dual-Modus USB-Sprachsteuerungsmodul ROI-Weißabgleich 3D-Rauschunterdrückung Automatische Kantenerkennungsmessung Grafische Überlagerung Videoaufzeichnung MP4 (H.264) Mehrsprachige Oberfläche (10 Sprachen) |
XFCAMTOP_MINI Multi-Interface-Kamera｜Lieferumfang #

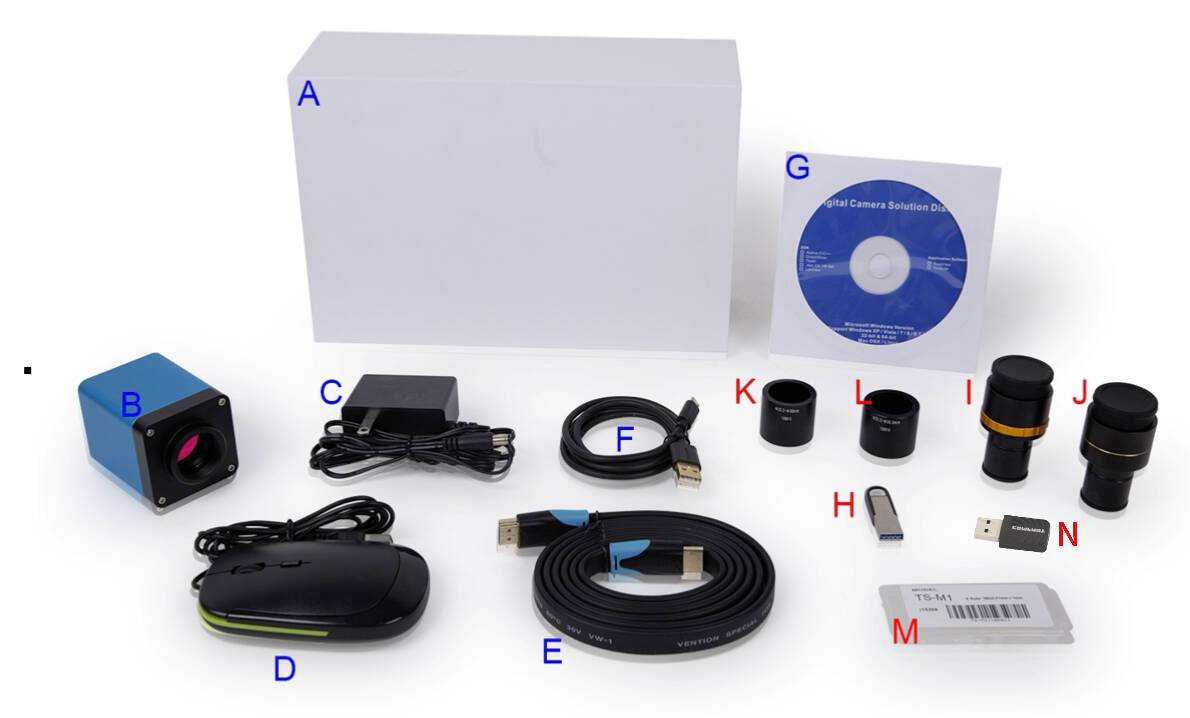

Standard-Lieferumfang
- A Kameraverpackung: 25,5 cm × 17,0 cm × 9,0 cm (1 Stück, ca. 1,57 kg/Box)
- B XFCAMTOP_MINI Kamera ×1
- C Netzteil: Eingabe AC 100–240 V 50/60 Hz; Ausgabe DC 12 V 1 A (GS12U12-P1I / GS12E12-P1I)
- D USB-Maus ×1
- E HDMI-2.0-Kabel ×1
- F Hochgeschwindigkeits-USB-2.0-A↔A-Datenkabel, vergoldet (2,0 m)
- G Treiber- und Anwendungs-CD (Ø12 cm)
Optionales Zubehör
- H SD-Karte (≥16 GB, Class 10)

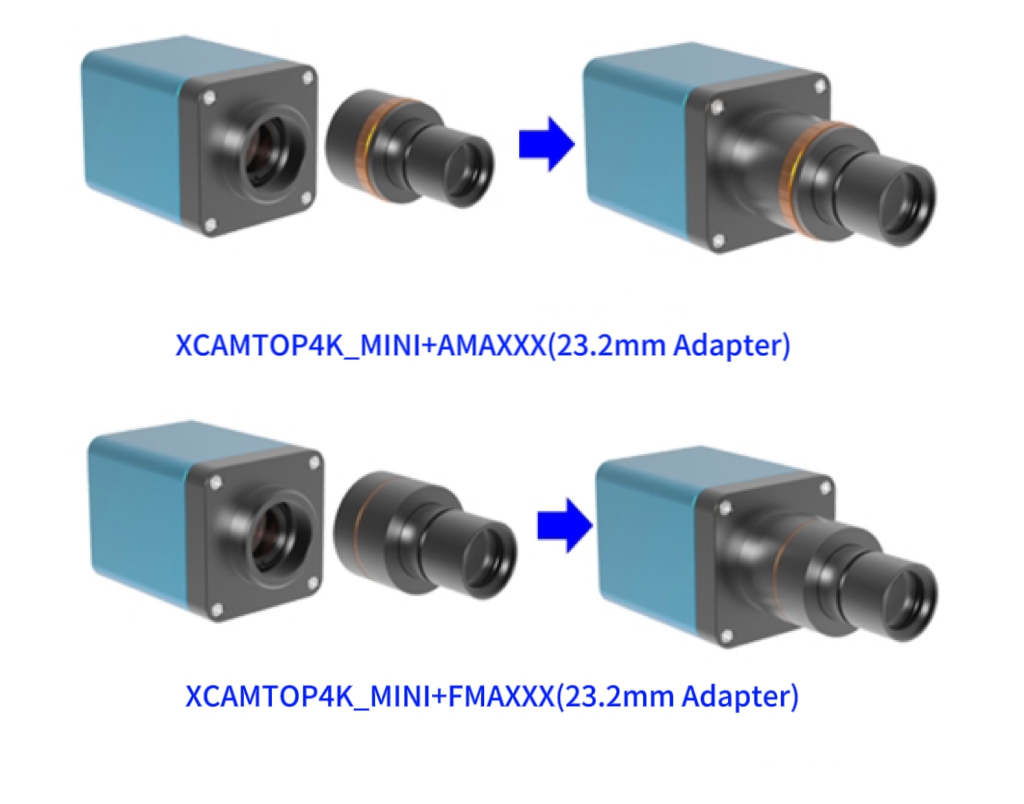

- I Fokussierbarer Okularrohradapter 108001/AMA037, 108002/AMA050, 108003/AMA075
- J Fester Okularrohradapter 108005/FMA037, 108006/FMA050, 108007/FMA075
- K Okularadapterring Ø30 mm 108015
- L Okularadapterring Ø30,5 mm 108016
- M Mikrometer 106011/TS-M1, 106012/TS-M2, 106013/TS-M7
- N USB-Flash-Laufwerk (Backup-Medium)
- O USB-WLAN-Adapter (erforderlich für WiFi-/AP-Modus)
XFCAMTOP_MINI Multi-Interface-Kamera｜Produktabmessungen #

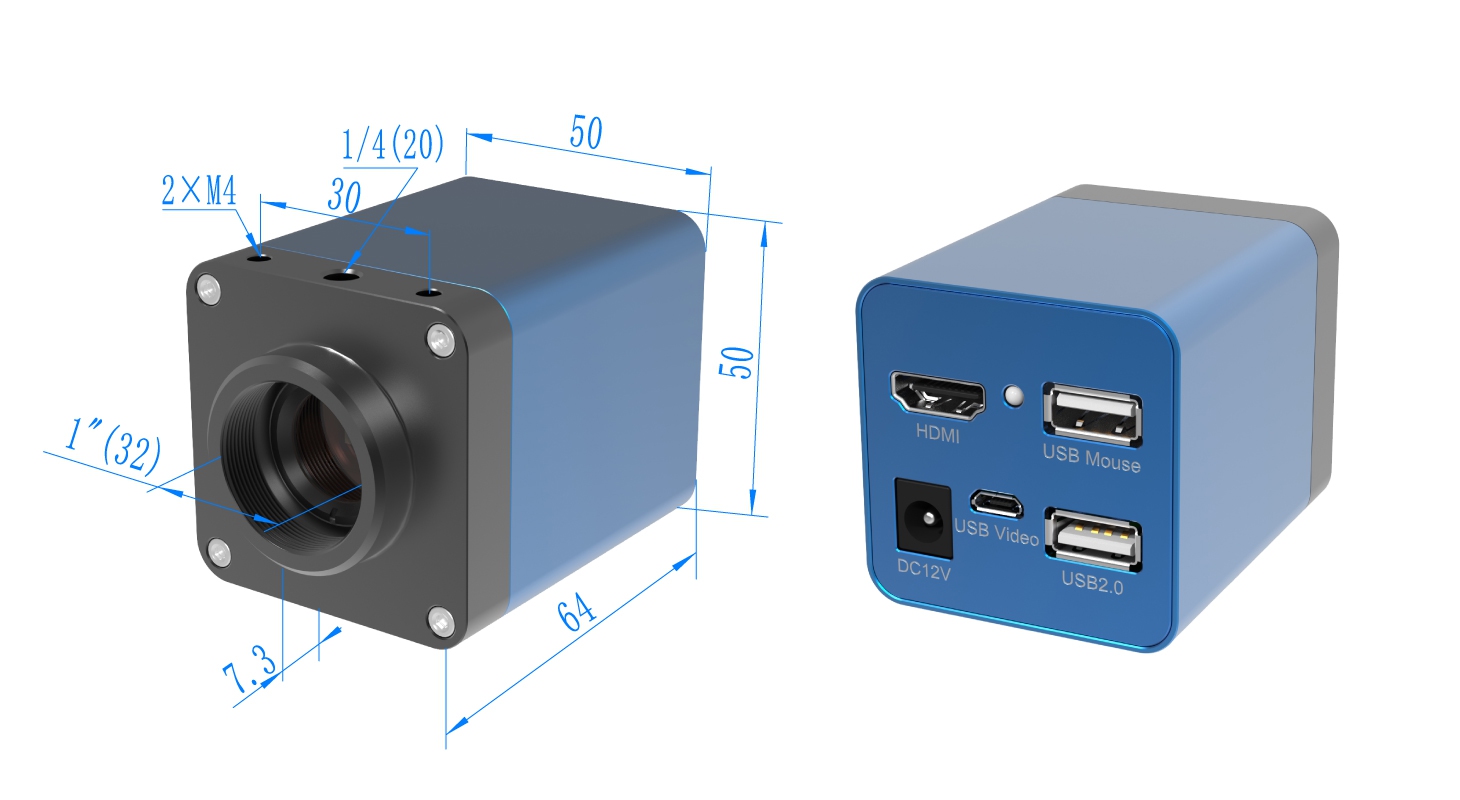

Gehäuseabmessungen und Umgebungsanforderungen
Siehe Handbuchabbildung 5-12
Bitte vor der Montage anhand der Maßzeichnung Befestigungspunkte und Schnittstellenausrichtung prüfen.
Detaillierte Einführung
Die XCAMTOP4K_MINI Serie von Tupu Optoelectronics ist eine C-Mount-4K-Mikroskopkamera mit Mehrfachausgabe, die ohne PC direkt über HDMI auf Großbildschirmen Beobachtung, Foto, Video und Messung ermöglicht; zusätzlich erlauben Wi-Fi oder USB Video die Einbindung in Computer, Tablets oder Smartphones – kompatibel mit Stereo-, Biologischen und anderen C-Mount-Mikroskopen.
Der Sony Starvis 2 Hochsensitivitäts-CMOS (z. B. IMX678) unterstützt adaptive 4K/1080p-HDMI-Ausgabe; das integrierte XCamView Imaging- und Messplattform bietet ISP-Optimierungen wie ROI-Weißabgleich, 3D-Denoising, Gamma sowie Schärfe/Kontrast/Sättigung. Sprachsteuerung, USB-Stick-Speicherung (H.264/H.265) und Playback machen die Serie für Lehrdemonstration, Forschungsdokumentation und industrielle Inspektion besonders effizient.
Technische Merkmale
- Mehrfachausgabe: 4K/1080p-HDMI adaptiv, unterstützt Wi-Fi (AP/STA) und USB Video (MJPEG)
- Hochleistungsbildgebung: Sony Starvis 2 Sensor mit hoher Sensitivität, geringem Rauschen und 50/60-Hz-Antiflicker
- Integriertes XCamView: Kalibrierung, Messung, automatische Kantenerkennung, Overlay, Vergleich und Playback in einem Workflow
- Intelligente Steuerung: Unterstützt Sprachbefehle (Foto/Video/Freeze), USB-Mausbedienung und mehrsprachige UI
- Einfache Speicherung: Speichert Fotos (JPEG/TIFF) und Videos (MP4, H.264/H.265) direkt auf USB-Sticks, inklusive interner Ansicht/Wiedergabe
- Weite Kompatibilität: Funktioniert mit ToupView/ToupLite (Windows/macOS/Linux/iOS/Android) und unterstützt Lehrnetzwerke sowie Multi-Kamera-Szenarien
Zentrale Vorteile
-
1
Kompaktes C-Mount-Design Kompakte Bauform, einfache Montage – passt zu Stereo-, Biologischen und weiteren Mikroskopen
-
2
4K-Ultra-HD mit stabiler Ausgabe HDMI 4K/1080p adaptiv – perfekt für große Lehrdisplays und Präsentationen
-
3
Mehrfachschnittstellen & Wireless-Kollaboration HDMI + Wi-Fi + USB Video erlauben AP/STA-Netzwerke und Zusammenarbeit über mehrere Endgeräte
-
4
Starke ISP- und Messtools ROI-Weißabgleich, 3D-Denoising, Gamma/Schärfe/Kontrast/Sättigung plus Kalibrierung/Messung/Overlay/Playback
-
5
Plug-and-Play, wartungsfreundlich USB-Sticks speichern und spielen ab, mehrsprachige UI – schnelle Implementierung, geringer Schulungsaufwand
