PZM-Serie Handgehaltenes All-in-One-Zoomsystem
Produktübersicht
Die PZM0840U-Serie ist ein hochleistungsfähiges tragbares USB-Digitalmikroskop, das ein 5-fach kontinuierliches Zoom-Objektiv ZM0840, eine USB-Kamera und eine LED-Ringbeleuchtung integriert. Ohne zusätzliche Stromversorgung ermöglicht es über USB-Anschluss hochauflösende Video- und Bilderfassung. Mit seiner einfachen Bedienung und hohen Tragbarkeit eignet es sich für verschiedene Präzisionsprüfungs- und Forschungsanwendungen.

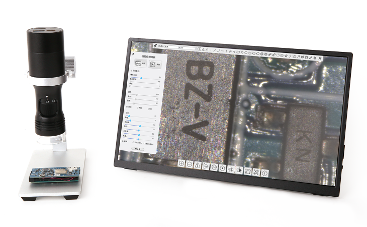

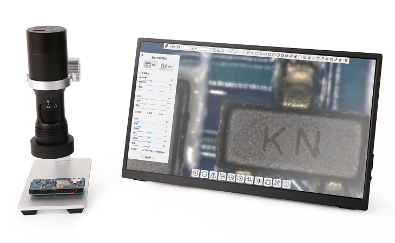

Die PZM0840H1080PA-EDRL-Serie ist ein hochleistungsfähiges tragbares HDMI-Digitalmikroskop, das das kontinuierliche Zoom-Objektiv ZM0840, eine 1080P HDMI-Kamera H1080PA und eine LED-Ringbeleuchtung integriert. Es sind zwei Modelle verfügbar: PZM0840H1080PA-EDRL mit eingebetteter EDRL LED-Lichtquelle und PZM0840H1080PA-DRL mit externer magnetischer DRL LED-Lichtquelle für größeren und helleren Beleuchtungsbereich. Ohne Computer und zusätzliche Stromversorgung ermöglicht es hochauflösende Video- und Bilderfassung mit einfacher Bedienung, geeignet für verschiedene Präzisionsprüfungsanwendungen.
Handgeführte kontinuierliche Zoom-Einheit | HDMI/USB-Mehrfachschnittstelle | Multi-Terminal-Kompatibilität
| Modell | Sensor/Größe | Effektive Pixel | Ausgabeauflösung | Bildrate (fps) | Ausgabeschnittstelle | Objektivanschluss | Speicherunterstützung | Besondere Funktionen |
|---|---|---|---|---|---|---|---|---|
| PZM0840H1080PA |
Sony IMX307(C)
1/2.8" (5.57×3.13mm)
|
2.9μm × 2.9μm | 2MP (1920×1080) | HDMI: 60fps@1920×1080 | HDMI USB3.0 | PZM0840 kontinuierlicher Zoom-Hauptkörper | USB-Stick | Kontinuierlicher Zoom 0,8× – 4,0× Tragbares Design Direkte HDMI-Ausgabe USB-Stick-Speicherung Bildmessfunktion Videoaufzeichnung Mehrsprachenunterstützung Integrierte oder externe LED-Beleuchtung Tragbares Stativ |
| PZM0840U510A |
Sony IMX335(C)
1/2.8" (5.18×3.89mm)
|
2.0μm × 2.0μm | 5.1MP (2592×1944) | 26fps@2592×1944; 26fps@1280×960; 26fps@640×480 | USB2.0 | PZM0840 kontinuierlicher Zoom-Hauptkörper | Speicherung am PC. | Kontinuierlicher Zoom 0,8× – 4,0× Tragbares Design 5,1 MP hohe Auflösung Versorgung über USB2.0-Schnittstelle 8 LED-Ringbeleuchtung Ultra-Fine-Farbengine Unterstützt Multiplattform-SDK. Tragbares Stativsystem |
Verpackungsliste #
Standardkonfiguration und Verpackungsinformationen des Produkts
- A Verpackungsmaß: 22 cm × 22 cm × 9 cm (ca. 0,8 kg pro Karton)
- B Tragbares USB-Mikroskop der PZM-Serie ×1
- C Tragbarer Mikroskopständer ×1
- D Verlängerungsarm für den Ständer (für Hilfsobjektive mit großer Arbeitsdistanz)
- E CD mit Treibern und Software (Ø12 cm)
Optionales Zubehör
- F Weitere Hilfsobjektive (nicht dargestellt)
- A Verpackungsmaß: 22 cm × 22 cm × 9 cm (ca. 0,8 kg pro Karton)
- B Kontinuierlich zoomendes HDMI-Digitalmikroskop als All-in-One-System ×1 (PZM0840H1080PA-EDRL)
- C Tragbarer Mikroskopständer ×1
- D Verlängerungsarm für den Ständer ×1
- E Netzteil + Netzkabel
- F HDMI-Anschlusskabel
- G USB-Maus
Optionales Zubehör
- H USB-Stick (optional)
- I Weitere Hilfsobjektive (nicht dargestellt)
- A Verpackungsmaß: 22 cm × 22 cm × 9 cm (ca. 0,8 kg pro Karton)
- B Kontinuierlich zoomendes HDMI-Digitalmikroskop als All-in-One-System ×1 (PZM0840H1080PA-DRL, magnetische LED-Beleuchtung vormontiert)
- C Tragbarer Mikroskopständer ×1
- D Verlängerungsarm für den Ständer ×1
- E Netzteil + Netzkabel
- F HDMI-Anschlusskabel
- G USB-Maus
Optionales Zubehör
- H USB-Stick (optional)
- I Weitere Hilfsobjektive (nicht dargestellt)
Produktabmessungen #
Abmessungen und Gerätedarstellungen der einzelnen Modelle
Bitte prüfen Sie vor der Montage anhand der Maßzeichnungen die Stativbohrungen, die Zubehörkompatibilität und die Ausrichtung der Schnittstellen; der Bildpfad ist ein Platzhalter und kann durch die tatsächliche Datei ersetzt werden.
Integriertes kontinuierliches Zoom-Mikroskopsystem der PZM-Serie – Produkteinführung
ToupTek Photonics integriert im All-in-One-Mikroskopsystem der PZM-Serie leistungsstarke kontinuierliche Zoomoptiken, hochauflösende Digitalkameramodule (HDMI/USB/Wi-Fi) sowie austauschbare LED-Beleuchtungseinheiten für Elektronikprüfung, Halbleiter- und Waferanalyse, präzise Montageinspektion, biologische Forschung und industrielle Inline-Kontrolle.
Die Serie unterstützt Bildgebungsmodi mit 4K, 1080p, USB-Direktverbindung und Wi-Fi, ergänzt durch ein kontinuierliches Zoomoptiksystem von 0,7× bis 5,6×, sodass Mikroskopie, Beobachtung und Messung ohne aufwendige Konfiguration sofort starten können.
Ausführliche Beschreibung
1 Hochintegrierte All-in-One-Lösung
- Vereint das optische Kernsystem (kontinuierliches Zoomobjektiv), ein hochauflösendes Kameramodul sowie LED-Ring- und Koaxialbeleuchtung und ist sofort einsatzbereit.
- Unterstützt HDMI-Ausgabe in 4K/1080p, USB 3.0-Hochgeschwindigkeitsdatenerfassung und Wi-Fi, um vielfältige Labor- und Produktionsanforderungen abzudecken.
2 Optische Leistung in Laborqualität
- Setzt auf ein kontinuierliches Zoomoptiksystem von 0,7× bis 5,6×; die Arbeitsdistanz erreicht 37,5–160 mm (abhängig vom Hilfsobjektiv) und verbindet großes Sichtfeld mit hoher Vergrößerung.
- Hohe numerische Apertur (NA) sorgt für scharfe Abbildung bis in die Randbereiche und überzeugt mit ausgezeichneter Tiefenschärfe.
3 Flexibilität bei Lichtquellen und Zubehör
- Serienmäßig mit steuerbarem LED-Ringlicht ausgestattet; je nach Prüfling lassen sich koaxiale oder polarisierte Lichtquellen einsetzen, um hochreflektive oder strukturierte Proben optimal auszuleuchten.
- Unterstützt den Standard-C-Mount-Anschluss für Industriekameras und zusätzliche Hilfsobjektive, um den Funktionsumfang flexibel zu erweitern.
4 Sofort startklar und einfach zu bedienen
- Das rückseitige Panel bietet HDMI 1.4-Videoausgang, USB-Direktverbindung und Wi-Fi-Datenübertragung und passt sich flexibel an Labor-, Prüf- und Lehrumgebungen an.
- Die zugehörige Software ermöglicht Helligkeitsanpassung, Foto- und Videoaufnahmen sowie Messfunktionen und vereinfacht die Bedienung deutlich.
Zentrale Vorteile
Hochauflösende Bildgebung mit mehreren Schnittstellen
Unterstützt 4K, 1080p, USB und Wi-Fi für Echtzeitdarstellung und kollaboratives Arbeiten über Distanz.
Hochintegriertes Design
Optik, Kamera und Beleuchtung sind kombiniert und senken Aufwand sowie Kosten für Aufbau und Abstimmung.
Breites Anwendungsspektrum
Deckt Elektronik, Halbleiter, Optoelektronik, Biowissenschaften und industrielle Qualitätskontrolle ab.
Überragende optische Qualität
Großes Sichtfeld, erweiterbare Vergrößerung sowie hervorragende Tiefenschärfe und Klarheit.
Vereinfachter Workflow
Plug-and-Play-Design mit umschaltbaren Lichtquellen und Softwaresteuerung steigert Effizienz in Labor und Prüfung.
