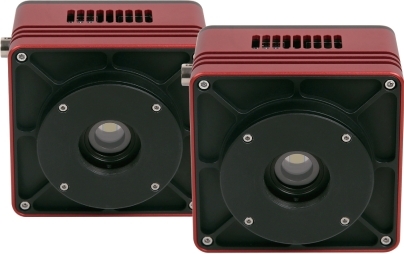

- SONY SenSWIR InGaAs-Sensor
- Eingebauter TEC oder externer TEC-Kühlchip
- Präzise Temperaturkontrolle, der Temperaturunterschied kann 10-25 Grad Celsius erreichen
- Spektraler Wirkungsbereich: 400nm-1800nm
- 5um Pixelgröße
- Globaler Verschluss
- Supportinterface: USB3 / GigE / MIPI(in Entwicklung) / CameraLink(in Entwicklung)
- 12-bit ADC
- 4Gb Speicher
- Unterstützung externer IO-Trigger-Steuerung
- Hohe Framerate, die die offiziellen Parameter übertrifft
|
Modell Parameter |
SWIR5000KMA-G | SWIR1300KMA-G | SWIR330KMA-G |
|---|---|---|---|
| Sensormodell | Sony IMX992-AABA-C | Sony IMX990-AABA-C | Sony IMX991-AABA-C |
| Sensortyp | InGaAs | InGaAs | InGaAs |
| Spektralbereich | 400nm-1800nm | 400nm-1800nm | 400nm-1800nm |
| Pixelgröße | 3,45 µm x 3,45 µm | 5.0 µm x 5.0 µm | 5,0 µm x 5,0 µm |
| Zielgröße | 1/1,4" | 1/2" | 1/4" |
| ADC | 12 Bit / 8 Bit | 12 Bit / 8 Bit | 12 Bit / 8 Bit |
|
Framerate & Auflösung |
8 Bit: 22fps@2560x2048
88fps@1280x1024 12 Bit: 11fps@2560x2048 44fps@1280x1024 |
12Bit:45fps@1280 x 1024
135fps@640 x 512 8Bit:90fps@1280 x 1024 253fps@640 x 512 |
12Bit:137.1fps@640 x 512
258.6fps@320 x 256 8Bit:257,8fps@640 x 512 486.1fps@320 x 256 |
| Bildpuffer | 512MByte | 512MByte | 512MByte |
| Umrechnungsgewinn | 43.0e/ADU | 44,3e/ADU | 42,29e/ADU |
| Umsetzungsgewinn | 59.6dB | 58.7dB | 59.7dB |
| Leserauschen | 178.8e | 211e | 176.7e |
| Vollständige Brunnenladung | 176.2ke | 181.6ke | 173,23ke |
| Maximales SNR | 52.5dB | 52.6dB | 52,39dB |
| Empfindlichkeit | 121mV | 121mV | 121mV |
| Dunkelstrom | 638e/s(20°C) |
383e/s(0°C) 510e/s(10°C)
638e/s(20°C) |
383e/s(0°C) 510e/s(10°C)
638e/s(20°C) |
| Gewinnbereich | 1x-15x | 1x-15x | 1x-15x |
| Belichtungszeitbereich | 15µs-60sec | 15µs-60sec | 15µs-60sec |
| Verschlussmodus | Globaler Verschluss | Globaler Verschluss | Globaler Verschluss |
| Binning | Software2x2, 3x3, 4x4 | Software2x2, 3x3, 4x4 | Software2x2, 3x3, 4x4 |
| Datenschnittstelle | GigE | GigE | GigE |
|
Digitale E/A |
1 Optokoppler isolierter Eingang, 1 Optokoppler isolierter Ausgang, zwei nicht-isolierter Eingang und Ausgang | ||
| Datenformat | 8bit / 12bit | 8bit / 12bit | 8bit / 12bit |
| Temperaturunterschied bei der Kühlung | 25°C unter Umgebungstemperatur | 25°C unter der Umgebungstemperatur | 25°C unter der Umgebungstemperatur |
| Optischer Filter | 400-1800nm(default); 1030-1800nm(optional) | 400-1800nm(default); 1030-1800nm(optional) | 400-1800nm(default); 1030-1800nm(optional) |
| CRA | 2.35 Grad | 2,35 Grad | 2,35 Grad |
| AllgemeineParameter | |||
| Stromversorgung | 12V Netzadapter | ||
| Stromverbrauch | <2.1W(ohne Kühlung) / <25W(Kühlung) | ||
| Temperatur | Arbeitstemperatur -20~60℃, Lagertemperatur -40~85℃ | ||
| Luftfeuchtigkeit | 20%-80%, nicht kondensierend | ||
| Größe | 80mm×80mm×45.5mm | ||
| Gewicht | <390g | ||
| Objektivanschluss | C-Mount Schnittstelle | ||
| Software | ToupView/ SDK | ||
| Betriebssystem | Win32/WinRT/Linux/macOS/Android | ||
| Zertifizierung | CE，FCC | ||
|
Modell Parameter |
SWIR5000KMB-G | SWIR1300KMB-G | SWIR330KMB-G |
|---|---|---|---|
| Sensormodell | Sony IMX992-AABJ-C | Sony IMX990-AABJ-C | Sony IMX991- AABJ-C |
| Sensortyp | InGaAs | InGaAs | InGaAs |
| Spektralbereich | 400nm-1800nm | 400nm-1800nm | 400nm-1800nm |
| Pixelgröße | 3,45 µm x 3,45 µm | 5.0 µm x 5.0 µm | 5,0 µm x 5,0 µm |
| Zielgröße | 1/1,4" | 1/2" | 1/4" |
| ADC | 12 Bit / 8 Bit | 12 Bit / 8 Bit | 12 Bit / 8 Bit |
|
Framerate & Auflösung |
8 Bit: 22fps@2560x2048
88fps@1280x1024 12 Bit: 11fps@2560x2048 44fps@1280x1024 |
12Bit:45fps@1280 x 1024
135fps@640 x 512 8Bit:90fps@1280 x 1024 253fps@640 x 512 |
12Bit:137.1fps@640 x 512
258.6fps@320 x 256 8Bit:257,8fps@640 x 512 486.1fps@320 x 256 |
| Bildpuffer | 512MByte | 512MByte | 512MByte |
| Umrechnungsgewinn | 43.0e/ADU | 42,8e/ADU | 43,0e/ADU |
| Umsetzungsgewinn | 59.6dB | 58.7dB | 59.6dB |
| Leserauschen | 178.8e | 197.6e | 178.8e |
| Vollständige Bohrlochladung | 176.2ke | 175.4ke | 176,2ke |
| Maximales SNR | 52.5dB | 52.4dB | 52,5dB |
| Empfindlichkeit | 121mV | 121mV | 121mV |
| Dunkelstrom | 638e/s(20°C) | 638e/s(20°C) | 638e/s(20°C) |
| Gewinnbereich | 1x-15x | 1x-15x | 1x-15x |
| Belichtungszeitbereich | 15µs-60sec | 15µs-60sec | 15µs-60sec |
| Verschlussmodus | Globaler Verschluss | Globaler Verschluss | Globaler Verschluss |
| Binning | Software2x2, 3x3, 4x4 | Software2x2, 3x3, 4x4 | Software2x2, 3x3, 4x4 |
| Datenschnittstelle | GigE | GigE | GigE |
|
Digitale E/A |
1 Optokoppler isolierter Eingang, 1 Optokoppler isolierter Ausgang, zwei nicht-isolierter Eingang und Ausgang | ||
| Datenformat | 8bit / 12bit | 8bit / 12bit | 8bit / 12bit |
| Temperaturunterschied bei der Kühlung | 10°C unter Umgebungstemperatur | 10°C unter Umgebungstemperatur | 10°C unter der Umgebungstemperatur |
| Optischer Filter | 400-1800nm(default); 1030-1800nm(optional) | 400-1800nm(default); 1030-1800nm(optional) | 400-1800nm(default); 1030-1800nm(optional) |
| CRA | 2.35 Grad | 2,35 Grad | 2,35 Grad |
| AllgemeineParameter | |||
| Stromversorgung | 12V Netzadapter | ||
| Stromverbrauch | <2.1W(ohne Kühlung) / <25W(Kühlung) | ||
| Temperatur | Arbeitstemperatur -20~60℃, Lagertemperatur -40~85℃ | ||
| Luftfeuchtigkeit | 20%-80%, nicht kondensierend | ||
| Größe | 80mm×80mm×45.5mm | ||
| Gewicht | <390g | ||
| Objektivanschluss | C-Mount Schnittstelle | ||
| Software | ToupView/ SDK | ||
| Betriebssystem | Win32/WinRT/Linux/macOS/Android | ||
| Zertifizierung | CE，FCC | ||
SWIR5000KMA-10G Kamera-Spezifikationen
|
Modell Parameter |
SWIR5000KMA-10G |
|---|---|
|
5.0M Pixel 1/1.4” CMOS 10GigE Industriekamera |
|
|
Kamera |
|
|
Sensormodell |
Sony IMX992-AABA-C |
|
Sensortyp |
InGaAs |
|
Spektralbereich |
400nm-1800nm |
|
Pixelgröße |
3,45 µm x 3,45 µm |
|
Sensorgröße |
1/1.4” |
|
ADC |
12 Bit / 8 Bit |
|
Bildwiederholrate |
8 Bit:131.9fps@2560x2048
|
|
Bildpuffer |
512MByte |
|
Umwandlungsgewinn |
TBD |
|
Dynamischer Bereich |
TBD |
|
Ausleserauschen |
TBD |
|
Voller Brunnen |
TBD |
|
SNRmax |
TBD |
|
Empfindlichkeit |
TBD |
|
Dunkelstrom |
TBD |
|
Gewinnbereich |
1x-15x |
|
Belichtungszeit |
15µs-60sec |
|
Auslöser |
Globaler Auslöser |
|
Binning |
Software2x2, 3x3, 4x4 |
|
Datenschnittstelle |
10GigE |
|
Digitale E/A |
Ein optisch koppelbarer isolierter Eingang, ein optisch koppelbarer isolierter Ausgang, zwei nicht isolierte Eingänge und Ausgänge |
|
Datenformat |
8bit / 12bit |
|
Kühlleistung |
25°C unter Umgebungstemperatur |
|
Optischer Filter |
400-1800nm(default); 1030-1800nm(optional) |
|
CRA |
2.35 Grad |
|
Allgemeine Angaben |
|
|
Stromversorgung |
12V-Netzteil |
|
Stromverbrauch |
TBD |
|
Temperatur |
Arbeitstemperatur -20~60℃, Lagertemperatur -40~85℃ |
|
Luftfeuchtigkeit |
20%-80%, keine Kondensation |
|
Größe |
80mm&Times;80mm&Times;45.5mm |
|
Gewicht |
<390g |
|
Objektivfassung |
C-Mount |
|
Software |
ToupView/ SDK |
|
Plattform und Architektur |
Win32/WinRT/Linux/macOS/Android；X86/X64/armhf/armel/arm64 |
|
Zertifizierung |
CE, FCC |
SWIR5000KMB-10G Technische Daten der Kamera
|
Modell Parameter |
SWIR5000KMB-10G |
|---|---|
|
5.0M Pixel 1/1.4” CMOS 10GigE Industriekamera |
|
|
Kamera |
|
|
Sensormodell |
Sony IMX992-AABA-C |
|
Sensortyp |
InGaAs |
|
Spektralbereich |
400nm-1800nm |
|
Pixelgröße |
3,45 µm x 3,45 µm |
|
Sensorgröße |
1/1.4” |
|
ADC |
12 Bit / 8 Bit |
|
Bildwiederholrate |
8 Bit:131.9fps@2560x2048
|
|
Bildpuffer |
512MByte |
|
Umwandlungsgewinn |
TBD |
|
Dynamischer Bereich |
TBD |
|
Ausleserauschen |
TBD |
|
Voller Brunnen |
TBD |
|
SNRmax |
TBD |
|
Empfindlichkeit |
TBD |
|
Dunkelstrom |
TBD |
|
Gewinnbereich |
1x-15x |
|
Belichtungszeit |
15µs-60sec |
|
Auslöser |
Globaler Auslöser |
|
Binning |
Software2x2, 3x3, 4x4 |
|
Datenschnittstelle |
10GigE |
|
Digitale E/A |
Ein optisch koppelbarer isolierter Eingang, ein optisch koppelbarer isolierter Ausgang, zwei nicht isolierte Eingänge und Ausgänge |
|
Datenformat |
8bit / 12bit |
|
Kühlleistung |
10°C unter Umgebungstemperatur |
|
Optischer Filter |
400-1800nm(default); 1030-1800nm(optional) |
|
CRA |
2.35 Grad |
|
Allgemeine Angaben |
|
|
Stromversorgung |
12V-Netzteil |
|
Stromverbrauch |
TBD |
|
Temperatur |
Arbeitstemperatur -20~60℃, Lagertemperatur -40~85℃ |
|
Luftfeuchtigkeit |
20%-80%, keine Kondensation |
|
Größe |
80mm&Times;80mm&Times;45.5mm |
|
Gewicht |
<390g |
|
Objektivfassung |
C-Mount |
|
Software |
ToupView/ SDK |
|
Plattform und Architektur |
Win32/WinRT/Linux/macOS/Android；X86/X64/armhf/armel/arm64 |
|
Zertifizierung |
CE, FCC |
Anwendung
Halbleiterbeobachtung
Müllsortierung
Beobachtung der Feuchtigkeit von Obst
Beobachtung der Temperatur

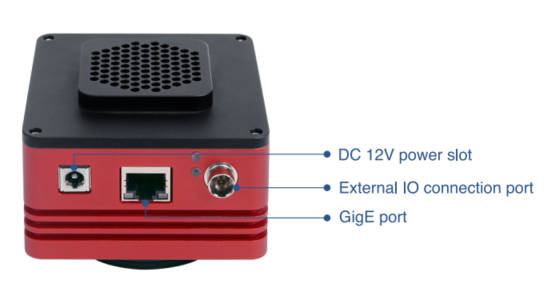

GigE-Kameradesign und seine Anschlüsse
Spezifikation der GigE-Kamera-Schnittstelle
| Einzelteil | Spezifikation |
|---|---|
| 1 | GigE-Anschluss |
| 2 | DC 12V Stromanschluss |
| 3 | Externer IO-Anschluss |

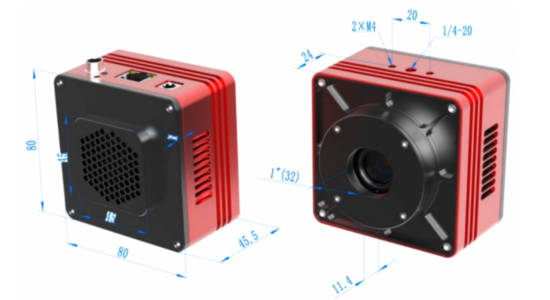

Raumabmessungen

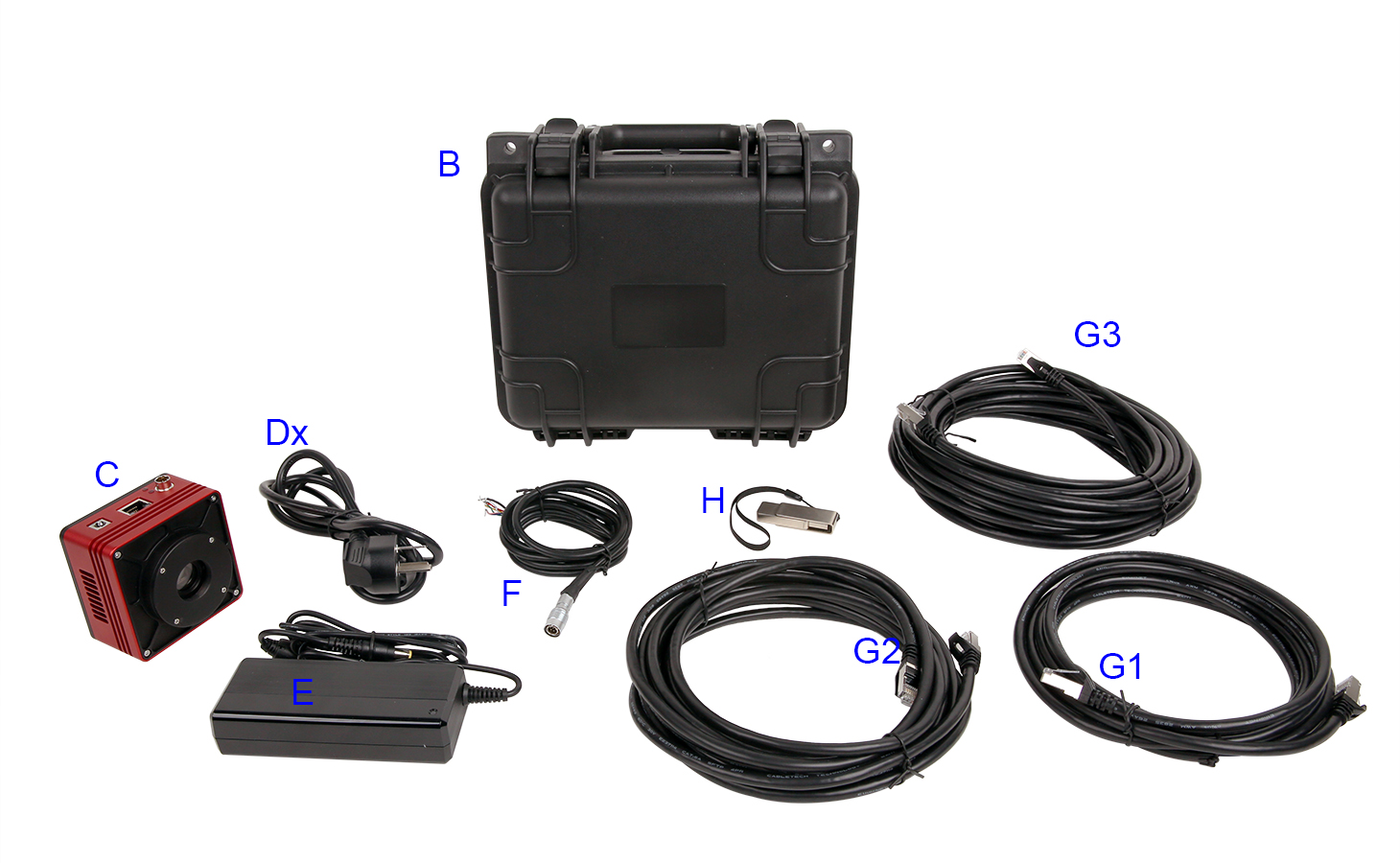

| Standard-Packliste für Kameras | |
|---|---|
| A | Externer Karton für B(in dieser Abbildung nicht gezeigt) Kartongröße: L:28.2cm B:25.2cm H:16.7cm |
| B | 3-A Gerätekoffer: L:28cm B:23cm H:15.5cm (1Stück, 2.8Kg/Kiste) |
| C | Eine SWIR Serie GigE Kamera |
| D | Netzkabel. Nationaler Standard, amerikanischer Standard, europäischer Standard, Britisches Standard-Netzkabel ( D1, D2, D3, D4 ) zur Auswahl |
| E | Netzadapter: Eingang: AC 100~240V 50Hz/60Hz, Ausgang: DC 12V 3A |
| F | Ein externes Trigger-Steuerkabel |
| G | GigE-Kabel: G1:3m G2:5m G3:10m(G4:50m nicht in dieser Abbildung gezeigt) |
| H | USB-Flash-Disk (mit Treiber und Anwendungssoftware darauf) |
Modellnummer
Bildsensor
Pixelgröße(μm)
G-Empfindlichkeit/Dunkelsignal
Datenschnittstelle
FPS/Auflösung
Binning
Belichtungszeit
Abmessungen
SWIR1300KMA-G
1.3M/IMX990(M)
1/2”(6.40x5.12)
Buit-in TEC
5x5
121mV with 1/30s
1.0mV with 1/30s
GigE
90@1280x1024
253@640x512
1x1
1x1
15us~60s
80mm
SWIR1300KMB-G
1.3M/IMX990(M)
1/2”(6.40x5.12)
External TEC
5x5
121mV with 1/30s
1.0mV with 1/30s
GigE
90@1280x1024
253@640x512
1x1
1x1
15us~60s
80mm
SWIR330KMA-G
0.33M/IMX991(M)
1/4”(3.20x2.56)
Buit-in TEC
5x5
121mV with 1/30s
1.0mV with 1/30s
GigE
258.8@640x512
486.1@320x256
1x1
1x1
50us~60s
80mm
SWIR330KMB-G
0.33M/IMX991(M)
1/4”(3.20x2.56)
External TEC
5x5
121mV with 1/30s
1.0mV with 1/30s
GigE
258.8@640x512
486.1@320x256
1x1
1x1
50us~60s
80mm
SWIR5000KMA-G
5.0M/IMX992(M,GS)
1/1.4”
Buit-in TEC
3.45x3.45
TBD
GigE
22@2560x2048
88@1280x1024
1x1
1x1
15us~60s
80mm
SWIR5000KMB-G
5.0M/IMX992(M,GS)
1/1.4”
External TEC
3.45x3.45
TBD
GigE
22@2560x2048
88@1280x1024
1x1
1x1
15us~60s
80mm
SWIR5000KMA-10G
5.0M/IMX992(M,GS)
1/1.4”
Buit-in TEC
3.45x3.45
TBD
GigE
131.9@2560x2048
1x1
15us~60s
80mm
SWIR5000KMB-10G
5.0M/IMX992(M,GS)
1/1.4”
External TEC
3.45x3.45
TBD
GigE
131.9@2560x2048
1x1
15us~60s
80mm
