FM100-Serie Fluoreszenzmikroskopsystem Fluoreszenzmikroskopie
Produktübersicht
Das Fluoreszenzmikroskop (Fluorescence Microscope) dient zur Beobachtung fluoreszierender oder phosphoreszierender Substanzen. Der Grundsatz der Fluoreszenzmikroskopie besteht darin, die Probe mit Anregungslicht bestimmter Wellenlängen zu beleuchten. Fluorophore absorbieren das Anregungslicht und emittieren Licht mit längerer Wellenlänge; Emissionsfilter trennen das Emissionslicht vom Anregungslicht, sodass die Fluoreszenz auf dem Detektor abgebildet werden kann. In den letzten Jahren werden Fluoreszenzmikroskope in der biologischen Forschung breit eingesetzt, etwa zur Beobachtung fluoreszenzmarkierter Biomoleküle, wodurch ihre Bedeutung weiter zunimmt.
Hauptmerkmale
- Standard-Arbeitsabstand-Objektivserie / Langarbeitsabstand-Objektivserie (optional)
- Abbildungsoptik: 1× (Tubuslinsenbrennweite 180 mm), kundenspezifische Reduktionslinsen mit unterschiedlichen Vergrößerungen möglich
- Bildfeld der Abbildungsoptik: 25 mm
- Spektralbereich der Abbildungsoptik: sichtbares Licht
- Kameraschnittstelle: C/M42/M52 optional
- Beleuchtungsart: kritische Beleuchtung / Köhler-Beleuchtung optional
- Beleuchtung: 3 W LED-Lichtquelle mit 365 nm
- Fluoreszenzmodul: DAPI-Einbandpass-UV-Filter (Anregungsfilter 365 nm, Emissionsfilter 445 nm, dichroitischer Spiegel 405 nm), kundenspezifisch möglich
Systemkonfiguration und Parameter
Professionelles Fluoreszenzmikroskopiesystem für hochempfindliche Bildgebungslösungen in der biomedizinischen Forschung und industriellen Prüfung
Systemprinzip
Die FM100-Serie basiert auf dem Prinzip der Fluoreszenzanregung und -emission und ermöglicht durch ein präzises optisches Filtersystem die selektive Detektion von Fluoreszenzsignalen.
Anregungsbeleuchtung
Das Anregungslicht der 365-nm-UV-LED wird durch den Anregungsfilter gereinigt, sodass nur Licht definierter Wellenlänge die Probe erreicht.
Anregung des Fluorophors
Fluorophore in der Probe absorbieren Anregungsenergie, Elektronen wechseln in den angeregten Zustand.
Fluoreszenzemission
Beim Rückgang in den Grundzustand emittieren die Elektronen Fluoreszenzlicht mit längerer Wellenlänge (Stokes-Verschiebung).
Signaltrennung
Der dichroitische Spiegel reflektiert das Anregungslicht und transmittiert das Emissionslicht; der Emissionsfilter reinigt das Fluoreszenzsignal weiter.
Abbildung und Detektion
Das gereinigte Fluoreszenzsignal wird durch Objektiv und Tubuslinsensystem vergrößert und auf dem Kamerasensor abgebildet.
Fluoreszenzsystem-Konfiguration
Anregungslichtquelle
- Lichtquellentyp
- UV-LED
- Leistung
- 3 W
- Wellenlänge
- 365 nm
- Lebensdauer
- >20000 h
DAPI-Filtermodul
- Anregungsfilter
- 365 nm (Bandbreite 50 nm)
- Dichroitischer Spiegel
- 405 nm
- Emissionsfilter
- 445 nm (Bandbreite 50 nm)
- Geeignete Farbstoffe
- DAPI, Hoechst usw.
Optisches System
- Bildgebungsstrahlengang
- 1X (180 mm Tubuslinse)
- Bildebene
- 25 mm
- Beleuchtungsart
- Auflicht-Fluoreszenzbeleuchtung
- Homogenität
- >85%
Objektiv-Serienparameter
Standard-Arbeitsabstand-Objektivserie (60 mm Parfokaldistanz, Tubuslinsenbrennweite 200 mm)
| Modell | Vergrößerung | Numerische Apertur (NA) | Arbeitsabstand | Brennweite | Auflösung | Objektfeld | Bildfeld |
|---|---|---|---|---|---|---|---|
| Flour5XA | 5X | 0.15 | 23.5mm | 39mm | 2.2μm | 5mm | 25mm |
| Flour10XA | 10X | 0.3 | 22.8mm | 20mm | 1.1μm | 2.5mm | 25mm |
| Flour20XA | 20X | 0.4 | 19.2mm | 10mm | 0.8μm | 1.1mm | 25mm |
| Flour50XA | 50X | 0.55 | 11mm | 4mm | 0.6μm | 0.44mm | 25mm |
Langarbeitsabstand-Objektivserie (95 mm Parfokaldistanz, Tubuslinsenbrennweite 200 mm)
| Modell | Vergrößerung | Numerische Apertur (NA) | Arbeitsabstand | Brennweite | Auflösung | Objektfeld | Bildfeld |
|---|---|---|---|---|---|---|---|
| FlourL2XA | 2X | 0.055 | 33.7mm | 100mm | 6.1μm | 12.5mm | 25mm |
| FlourL5XA | 5X | 0.14 | 33.6mm | 40mm | 2.2μm | 5mm | 25mm |
| FlourL10XA | 10X | 0.28 | 33.4mm | 20mm | 1.2μm | 2.5mm | 25mm |
| FlourL20XA | 20X | 0.34 | 29.5mm | 10mm | 0.8μm | 1.25mm | 25mm |
| FlourL50XA | 50X | 0.5 | 18.9mm | 4mm | 0.7μm | 0.5mm | 25mm |
Typische Anwendungsfälle
Professionelle Anwendungen des FM100-Systems in verschiedenen Bereichen
Biomedizinische Forschung
Die FM100-Serie spielt eine zentrale Rolle in der Biomedizin. Durch fluoreszierende Markierung werden Zell- und subzelluläre Strukturen präzise identifiziert. Das System zeigt Zellkern, Zytoskelett und Zellmembran klar und unterstützt Zellbiologie, Pathologie und Wirkstoffentwicklung.
Fallparameter
- Hochspezifische Markierung von Zielmolekülen
- Präzise Lokalisation subzellulärer Strukturen
- Gleichzeitige Mehrfarben-Fluoreszenzbeobachtung
- Dynamische Verfolgung lebender Zellen
- Hoher Kontrast bei geringem Hintergrund

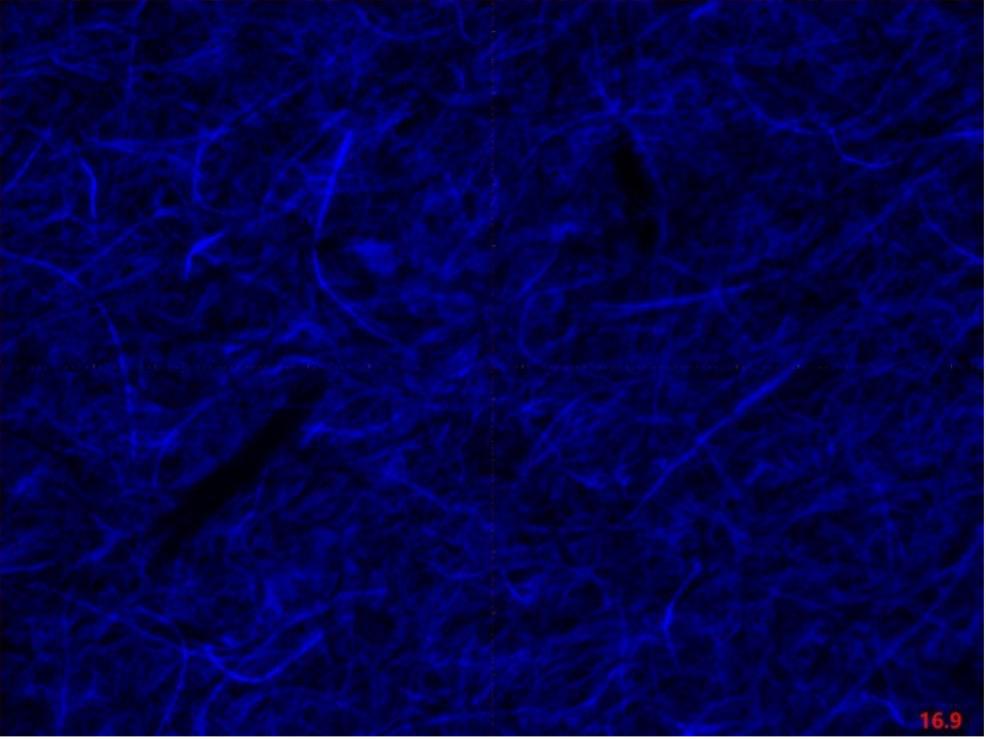

Qualitätsprüfung in der Papierindustrie
Die FM100-Serie wird in der Papierindustrie zur Untersuchung der Verteilung optischer Aufheller eingesetzt. Unter 365 nm UV-Anregung emittieren Aufheller blaues Fluoreszenzlicht und machen unsichtbare Bestandteile sichtbar, was Qualitätskontrolle und Rezepturoptimierung unterstützt.
- Nicht-destruktive Prüfmethoden
- Visualisierung der Aufhellerverteilung
- Quantitative Analyse optischer Aufheller
- Bewertung der Beschichtungsgleichmäßigkeit
- Identifikation von Recyclingpapieranteilen
Weitere Anwendungsbereiche
Anwendungen in der Materialwissenschaft
Das System wird in der Materialwissenschaft zur Untersuchung der Fluoreszenzeigenschaften von Polymeren, Verbundwerkstoffen und Nanomaterialien eingesetzt. Fluoreszenzmarkierung ermöglicht die Visualisierung von innerer Struktur, Defektverteilung und Spannungszustand.
- Präzise Lokalisierung von Materialdefekten
- Beobachtung der Phasentrennung in Polymeren
- Bewertung der Nanopartikel-Dispersion
Lebensmittelsicherheitsprüfung
Die FM100-Serie eignet sich zur Detektion natürlicher Fluorophore und Zusatzstoffe in Lebensmitteln, z. B. Aflatoxine, Vitamine und Konservierungsstoffe, und unterstützt die schnelle Sicherheitsüberprüfung.
- Schnellscreening von Toxinen
- Analyse von Zusatzstoffkomponenten
- Nachweis mikrobieller Kontamination
Forensische Untersuchung
Das System wird in der Forensik für die Fluoreszenzprüfung von Körperflüssigkeitsspuren, Fasern und Haaren eingesetzt. Spezifische Anregungswellenlängen verstärken Spuren und unterstützen die Beweissicherung.
- Verstärkte Darstellung von Körperflüssigkeitsspuren
- Analyse fluoreszenter Fasermerkmale
- Fluoreszenzverstärkung von Fingerabdrücken
Hinweise zur Fluoreszenzbildgebung
Bei der Probenpräparation übermäßige Fixierung vermeiden, um Autofluoreszenz zu verhindern
Geeignete Fluoreszenzfarbstoffe passend zu Anregungs-/Emissionswellenlängen auswählen
Anregungslichtintensität steuern, um Photobleaching zu vermeiden
Antifade-Reagenzien verwenden, um die Beobachtungszeit zu verlängern
Im Dunkelraum arbeiten, um den Bildkontrast zu erhöhen
Filterkombinationen regelmäßig kalibrieren, um optimale Leistung sicherzustellen
Vorteile im Vergleich zu anderen Mikroskopietechniken
| Vergleichstechnik | FM100-System-Vorteile |
|---|---|
| Konventionelles optisches Mikroskop | FM100 bietet sehr hohe Empfindlichkeit und Spezifität und kann Fluoreszenzsignale bis auf Einzelmolekülniveau nachweisen. |
| Phasenkontrastmikroskop | FM100 ermöglicht Mehrfachmarkierungen und molekulare Spezifität statt alleiniger Abhängigkeit von Brechungsindexunterschieden. |
| Dunkelfeldmikroskop | FM100 bietet ein höheres Signal-Rausch-Verhältnis und quantitative Analysefähigkeit für Fluoreszenzintensitäten. |
| Konfokales Mikroskop | Die FM100-Systemstruktur ist einfach und kostengünstig und eignet sich für Standard-Fluoreszenzbeobachtung und Weitfeldabbildung. |
Systemkonfiguration und Zubehör
Standardkonfiguration
- FM100 Hauptsystem
- 3 W 365 nm UV-LED-Lichtquelle
- DAPI-Fluoreszenzfiltermodul
- Standard-C-Mount-Adapter
- UV-Schutzbrille
Optionales Zubehör
- Standard-Arbeitsabstand-Objektivserie (2,5×–50×)
- Langarbeitsabstand-Objektivserie (2×–50×)
- FITC-Fluoreszenzfiltermodul
- TRITC-Fluoreszenzfiltermodul
- Mehrfach-Filterrad
- M42/M52-Kameraadapter
- Reduktionslinsensystem
- Module für kritische/Köhler-Beleuchtung
- Fluoreszenz-Referenzstandard
Die FM100-Serie unterstützt die Anpassung verschiedener Fluoreszenzfiltermodule zur Erfüllung der Beobachtungsanforderungen verschiedener Fluoreszenzfarbstoffe
FM100-Systemvorteile
Professionelle Fluoreszenzmikroskopietechnik für hochempfindliche spezifische Bildgebung
Ultrahöhe Detektionsempfindlichkeit
Kann Fluoreszenzsignale auf Einzelmolekülebene detektieren und ermöglicht die visuelle Beobachtung von Zielsubstanzen in extrem niedrigen Konzentrationen.
Molekülspezifische Erkennung
Durch Fluoreszenzmarkierungstechnik wird eine präzise Lokalisierung und quantitative Analyse spezifischer Moleküle erreicht.
Mehrfachmarkierungsfähigkeit
Unterstützt die gleichzeitige Beobachtung mehrerer Fluoreszenzfarbstoffe für die Ko-Lokalisierungsanalyse mehrerer Zielmoleküle.
LED-Kaltlichtquellentechnik
3 W Hochleistungs-UV-LED-Lichtquelle, geringe Wärmeentwicklung, Lebensdauer über 20000 Stunden, niedrige Betriebskosten.
Optimiertes Filterdesign
Hochwertige DAPI-Filtermodule mit hoher Anregungseffizienz, niedrigem Hintergrundrauschen und hervorragendem Signal-Rausch-Verhältnis.
Weitfeld-Bildgebungsvorteil
Große Gesichtsfeldbeobachtungsfähigkeit, geeignet für die Gesamtbildgebung großer Proben wie Gewebeschnitte und Zellkulturen.
