Bildgebungsadapter & Optisches Zubehör
Die Bildgebungsadapter-Serie bietet ToupTek-Kameras "von der Optik zur Mechanik" komplette Zubehörsätze – umfasst optische Adapter, Stativpositionierung, Objektivsysteme und Beleuchtungsmodule. Sie ermöglicht die schnelle Digitalisierung von Mikroskopen, Teleskopen oder Machine-Vision-Plattformen jeder Marke mit optimalem Sichtfeld und Bildqualität.
Optische Schnittstellenanpassung
| Adaptertyp | Abdeckungsbereich | Highlights |
|---|---|---|
| Universal C-Mount Verkleinerungs-/Vergrößerungsadapter | 23,2 mm Mikroskop-Okulartubus, 31,75 mm Teleskop-Okulartubus → C-Mount, Vergrößerung 0,37×–1× einstellbar/fest | Manuelle Fokussierung, mit Objektiv parfokal einstellbar, passend für 1/4″–1″ Sensoren, vollständiges Sichtfeld ohne Vignettierung |

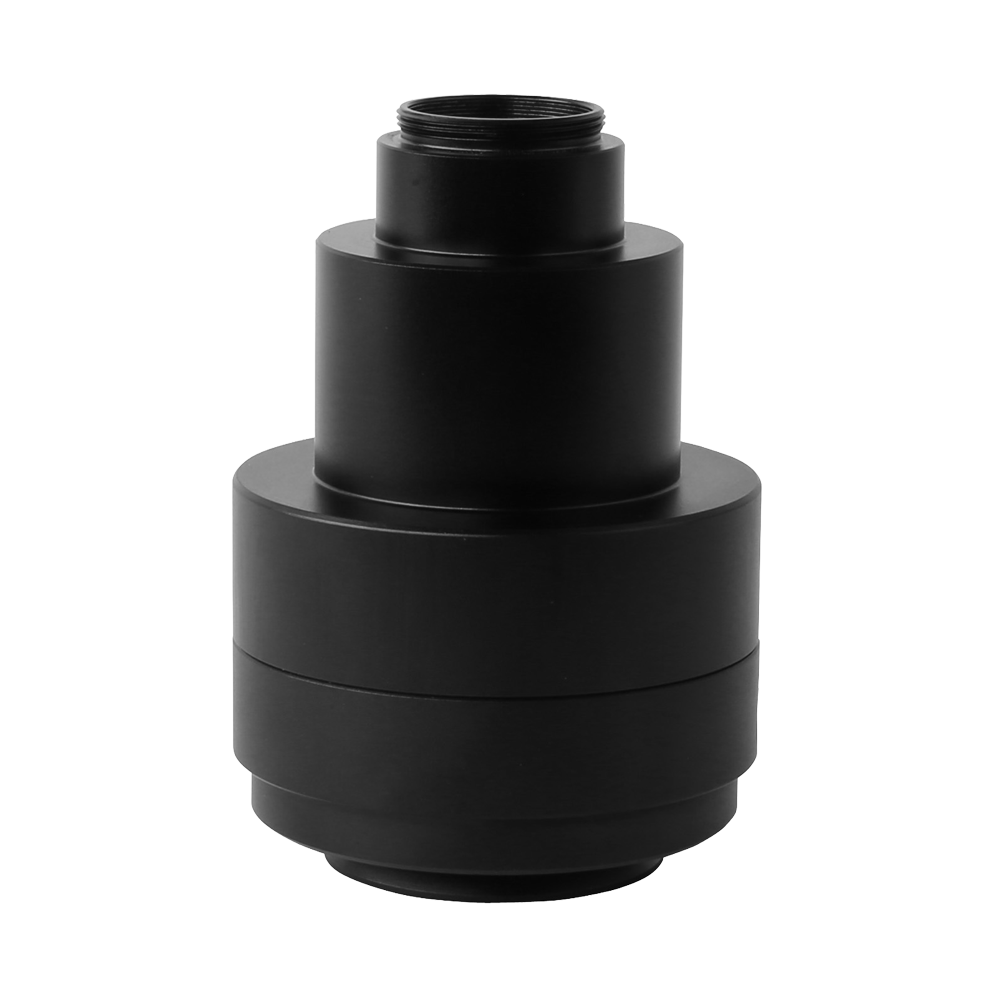

| Globale Marken TV-Schnittstellenadapter | Olympus, Zeiss (P95 & 60N), Leica, Nikon, Huvitz, Labomed und andere Dreifach-Fototubus → C/T2/M52 | Integrierte 0,35×–2,25× Verkleinerungslinse, CNC-präzisionsgefertigtes Gehäuse, Spitzenkontrast erreicht Beugungsgrenze, Linseneintrittsöffnung perfekt an Original-Strahlengang angepasst |

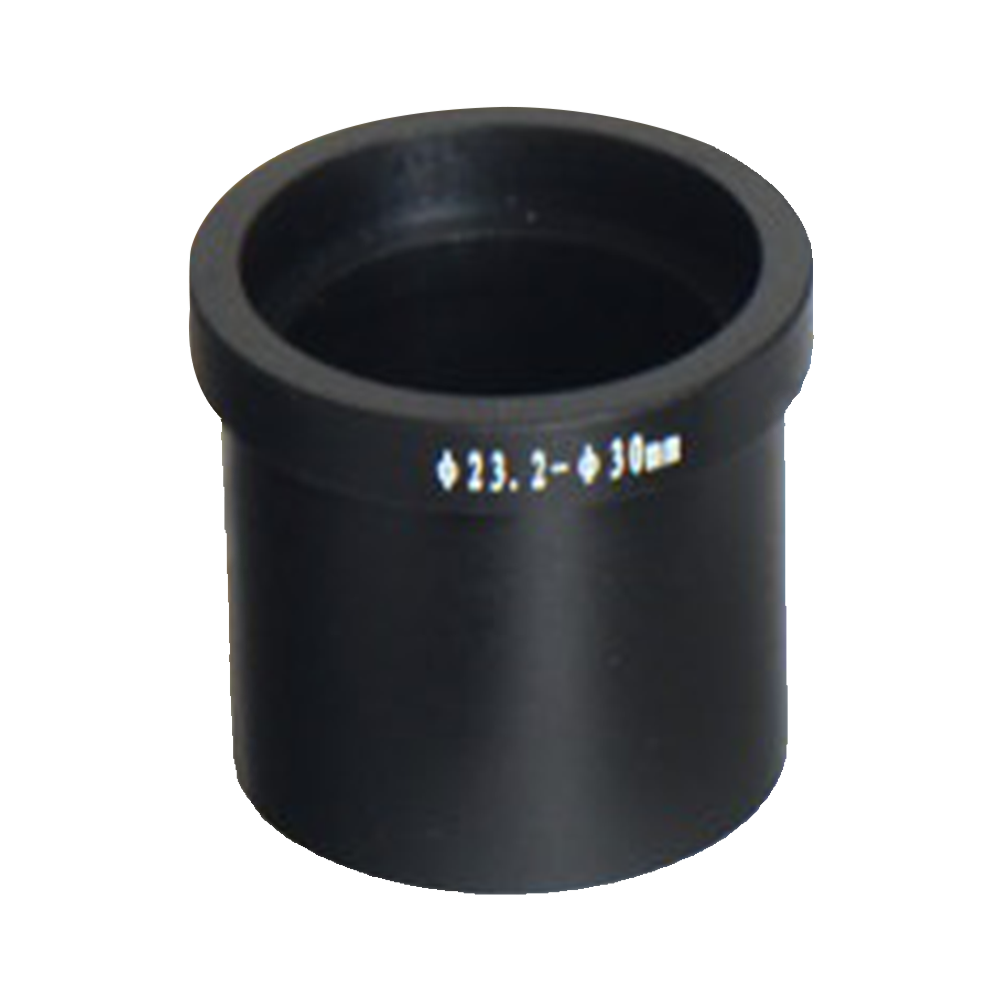

| Okulartubus-Adapterhülse | 23,2 mm → 30 / 30,5 / 30,75 mm | Erweitert 23,2 mm Adapter in einem Schritt auf große Okulartuben, praktisch für Umrüstung von Lehrmikroskopen |
Mechanische Positionierung und Stative

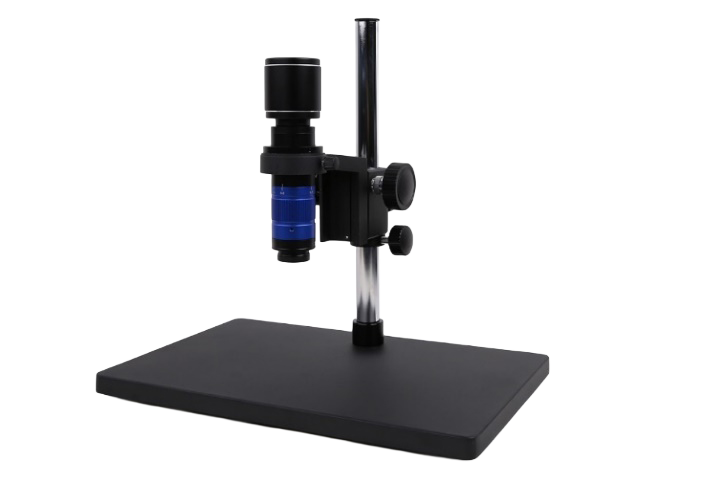

- TPS-Serie Schwerlast-Säulenstative: Halterung und Basis frei kombinierbar, große Fokussierknöpfe, langlebige Stahlzahnräder, kompatibel mit 50 mm / 76 mm Gehäusen und kontinuierlich verstellbaren Objektiven, maximale Basis 380×250 mm

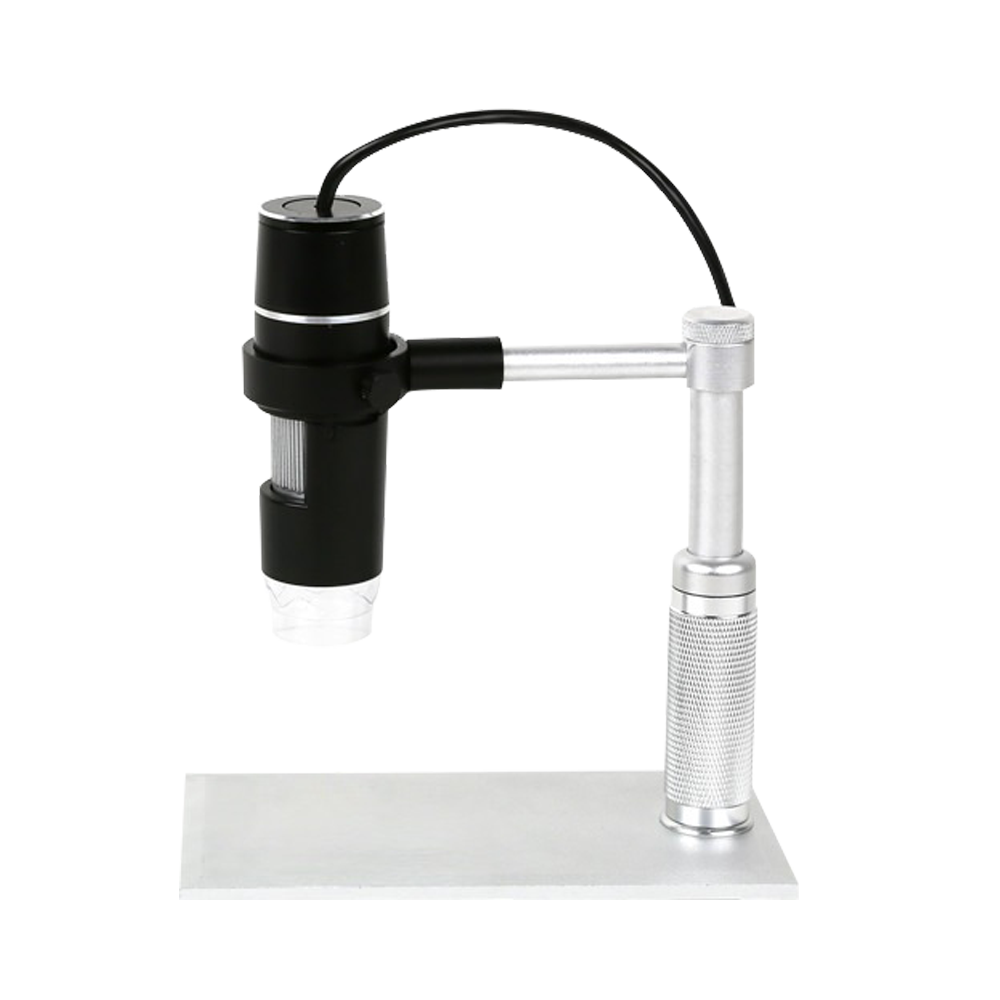

- M-SD-HM1-5 Tragbares Stativ: Zahnstangen-Fokussierung, leichtes und robustes Aluminiumoxid-Gehäuse, 60–110 mm Fokussierbereich, geeignet für USB-tragbare Digitalmikroskope zur Feldprobennahme

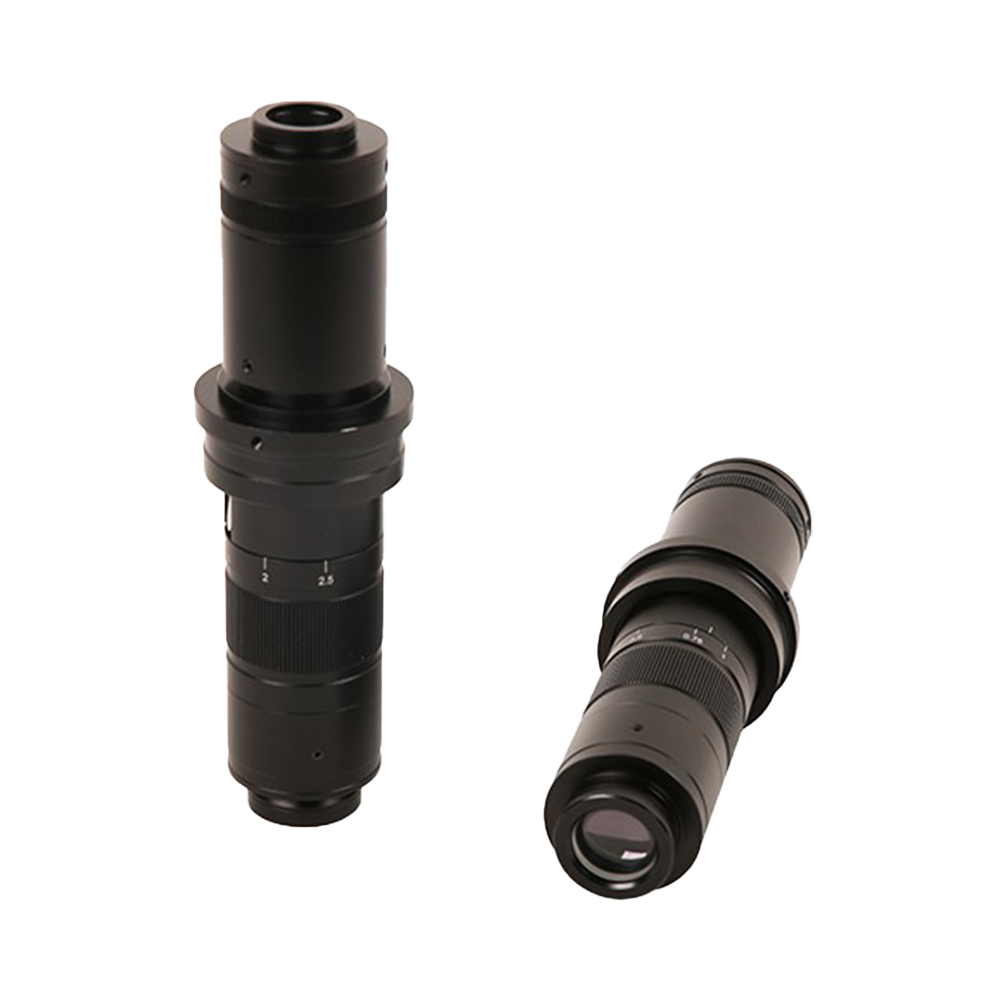

Kontinuierlich verstellbare Objektive
Kernmerkmale
- Stromlos einsetzbar: Zoom und Grob-/Feineinstellringe sind rein mechanisch
- Parfokale Optik: Fokusposition verschiebt sich während der Vergrößerung kaum
- Langer Arbeitsabstand: Standard 95 mm, optional 160 mm LWD-Version
- Großes Zoomverhältnis: 8:1 / 12:1 / 16:1 drei Verhältnisse
- Robuste Konstruktion: 100.000 Zoom-Zyklen ohne Lockerung
| Branchenszenario | Anwendungsbeispiel | Wert-Highlights |
|---|---|---|
| Elektronikfertigung | SMT-Lötstellen, BGA-Lotkugeln | Manueller Ringwechsel |
| Präzisionsmechanik | Werkzeugverschleiß, Zahnradgrate | Langer Arbeitsabstand + große Schärfentiefe |
| Schmuck und Uhren | Fassungskrallen, Zahnradnieten | 0,2×–32× erweiterte Vergrößerung |
Optische Objektivsysteme

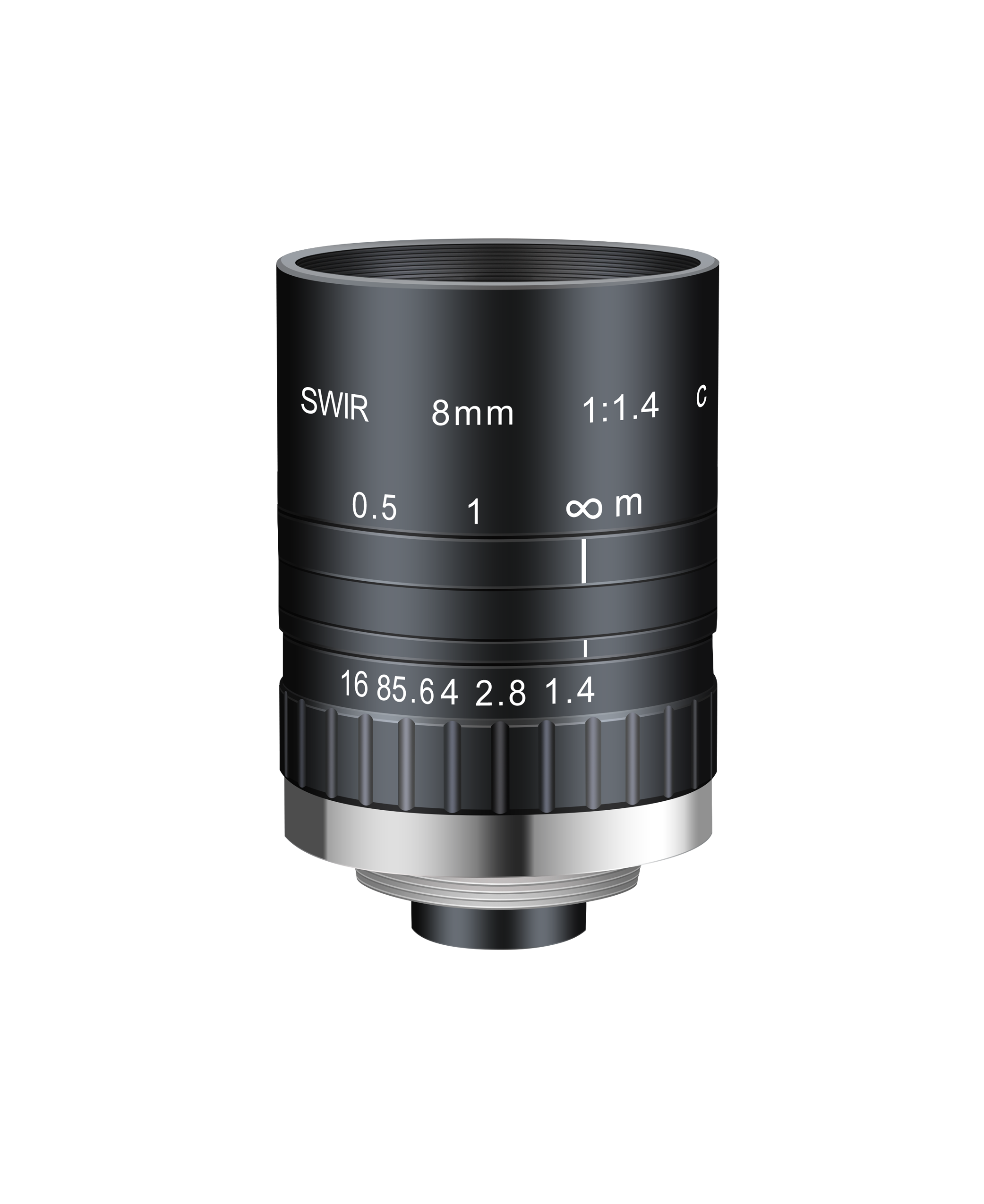

🔴 Kurzwelliges Infrarot (SWIR)-Objektive
M-Plan Apo NIR 2×–50× Objektive mit langem Arbeitsabstand verwenden CaF₂ und Quarz-Apochromat-Design, behalten 0,10–0,55 NA Auflösung durch Silizium/Keramik. Geeignet für 900–1700 nm Wellenlängenbereich.
- Silizium-Durchdringungstiefe ≥ 800 µm; thermische Drift < 0,5 µm/°C
- SWIR koaxiale / schräge Beleuchtungsröhren verfügbar, Streulicht < 0,2%
- C-Mount / F-Mount Dual-Schnittstelle
- Anwendungen: Chip-Mikrorisse, Keramikverkapselung, Solarzellen-Mikrorisse und Lötband-Inspektion
🟣 UV-Objektive
UV-A Objektivgruppe verwendet vollständiges Quarz-Optiksystem, Zentralwellenlänge 365 nm, mit 3 W LED-Anregungsmodul; optionale Version mit langem Arbeitsabstand (LWD) verfügbar.
- Quarztransmission > 90% @ 365 nm
- Null-Fluoreszenz-Beschichtung vermeidet Hintergrundstörungen
- Schnellwechsel-Filterblöcke (DAPI, FITC, TRITC)
- Anwendungen: DNA-Färbung, Fluoreszenzaufheller-Detektion, UV-zerstörungsfreie Prüfung
🔵 Objektive für sichtbares Licht
2×–50× Plan Apo & LWD Objektive, höchste 0,55 NA, unterstützen Hellfeld-, Metallurgische- und Polarisationsbeobachtung; alle Objektive sind über M26-C Adapterringe mit intelligenten Bildgebungskameras kompatibel.
- 10 mm–20 mm Arbeitsabstand, kompatibel mit Ring-/Polarisationslicht
- Mehrschichtige BBAR-Beschichtung unterdrückt Geisterbilder und erhöht den Kontrast
- Knotenkalibrierungsdateien öffentlich verfügbar für AI-Messung/Defekttraining
- Anwendungen: Metallurgische Bewertung, Metall-Mikrohärte, Gesteins-Dünnschliffe, LCD-Polarisationsfarbdifferenz
🎯 FA Machine-Vision-Objektive
FA-A / FA-B Machine-Vision-Objektive: 6-Megapixel-Klasse, unterstützen 1/1,9″–2/3″ Sensoren, Verzerrung ≤ 0,05%, schnelle C-Mount-Integration.
Modulare Bildgebungssysteme
Kernmerkmale
- Hot-Swap-Tubuslinse: Beobachtungsmodus ohne Neukalibrierung wechselbar
- Koaxiale / Ring- / Polarisations- / NIR-spezielle Beleuchtung, vorkalibrierte chromatische Aberrationskorrektur
- Nahtlose Integration mit intelligenten Bildgebungskameras, HDMI 4K 30/60 fps Ausgabe
- Offenes SDK, unterstützt Deep-Learning-Defekterkennung
Anwendungsszenarien
Beleuchtungszubehör

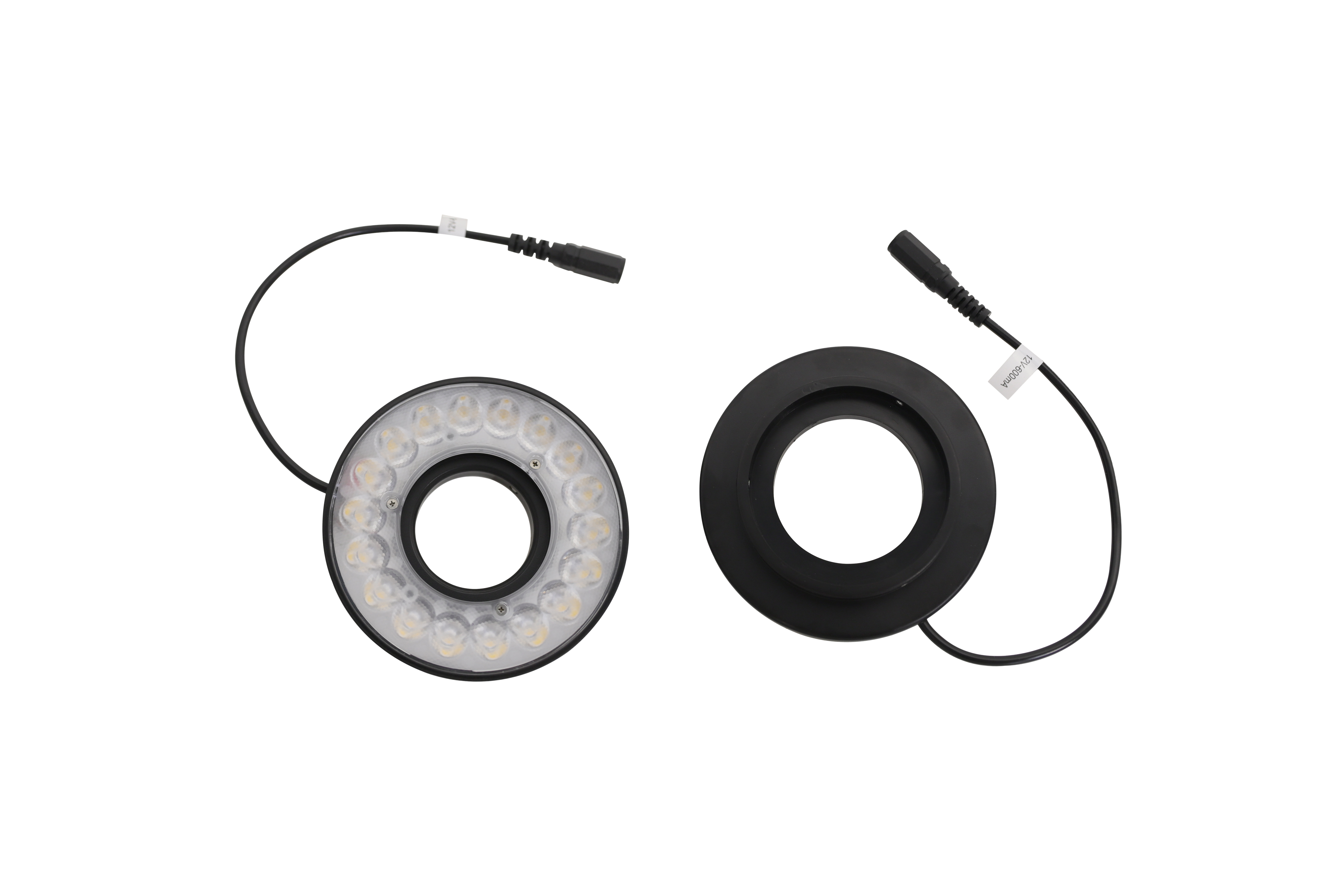

- Ring-LED-Lichtquelle: 65 mm / 85 mm Außendurchmesser, Standard-/Polarisationsversionen, direkt in TPS/tragbare Stative einsteckbar
- Durchlicht-Bodenmodul: Gleichmäßige Hintergrundbeleuchtung, kombiniert mit Zoom-Objektiven für transparente Probenprüfung
Kernvorteile im Überblick
Vollständig kompatibel
Deckt gängige Mikroskopmarken, Okulartubus-Größen und industrielle Objektivanschlüsse ab
Sichtfeld-Anpassung
0,35×–2,25× mehrstufige Verkleinerungslinsen, präzise Anpassung an verschiedene Sensorgrößen, garantiert keine schwarzen Ränder
Hochpräzisionsfertigung
CNC-Luftfahrtaluminium + Stahlzahnräder, langfristige Positionswiederholgenauigkeit < 0,01 mm
Modularer Aufbau
Halterung, Säule, Basis und Lichtquellen frei kombinierbar für Forschung, Produktionslinie und mobile Feldanwendungen
Plug-and-Play
Nahtlose Integration mit ToupTek-Kameras und ToupView-Software für schnelle digitale Implementierung
