Bildverarbeitungsobjektive Machine-Vision-Objektive
Produktübersicht
Speziell für Bildverarbeitungsanwendungen entwickelte hochwertige Festbrennweiten-Objektive, einschließlich FA-A, FA-B, FA-C und FA-D/E telezentrische Objektivserien, abdeckend von 1/1,9" bis 4/3" Sensorspezifikationen.
Hauptmerkmale
- Kompatibel mit 1 bis 10 Megapixel Auflösung
- Ultrageringe Verzeichnung, hohe periphere Helligkeitsverhältnisse
- Mehrschichtige Breitbandvergütung, ausgezeichnete optische Leistung
- Unterstützt ultrakurze Arbeitsabstände
- Telezentrisches Design optional
Intelligentes Objektiv-Auswahltool
Finden Sie basierend auf Ihren Anwendungsanforderungen schnell das passende Machine-Vision-Objektiv
Geben Sie Ihre Anwendungsparameter ein
Empfohlene Objektivlösung
Bitte geben Sie Ihre Anwendungsparameter ein
Das System empfiehlt Ihnen das passende Objektivmodell
Schnellauswahl-Tipps
Brennweiten-Berechnung:
Automatische Dimensionswahl basierend auf Sensor- und Sichtfeld-Seitenverhältnis für vollständige Sichtfeldabdeckung
Typische Anwendungsbrennweiten:
Nahbereich: 6–16 mm
Mittlerer Bereich: 25–35 mm
Fernbereich: 50 mm und mehr
Blenden-Auswahlempfehlung:
Schwaches Licht: Große Blende wählen
Große Schärfentiefe benötigt: Kleine Blende wählen
FA-Serie Industrieobjektive
Speziell für Bildverarbeitungsanwendungen entwickelte hochwertige Festbrennweiten-Objektive, einschließlich FA-A, FA-B, FA-C und FA-D/E telezentrische Objektivserien, abdeckend von 1/1,9" bis 4/3" Sensorspezifikationen.
1,1 Zoll 12MP Serie
| Produktmodell | Effektive Brennweite (mm) |
F/# (Blendenwert) |
Optische Verzerrung |
Sichtfeld | Arbeitsabstand | Filtergewinde | Objektivanschluss | Download | ||
|---|---|---|---|---|---|---|---|---|---|---|
| D | H | V | ||||||||
| TPL-0625ML12M | 6 | F2.5–F22 | 0,23 % | 107,35° | 86,02° | 64,58° | 0,15 m–∞ | M62×0,75 | C | Handbuch |
| TPL-0828ML12M | 8 | F2.8–F16 | -0,47 % | 93,85° | 80,89° | 65,21° | 0,12 m–∞ | M55×0,75 | C | Handbuch |
| TPL-1228ML12M | 12 | F2.8–F22 | 0,51 % | 69,35° | 57,95° | 45,54° | 0,1 m–∞ | M46×0,75 | C | Handbuch |
| TPL-1623ML12M | 16 | F2.3–F22 | 0,40 % | 54,39° | 44,56° | 34,45° | 0,1 m–∞ | M43×0,75 | C | Handbuch |
| TPL-2520ML12M | 25 | F2.0–F22 | 0,25 % | 35,3° | 28,68° | 21,75° | 0,1 m–∞ | M37,5×0,5 | C | Handbuch |
| TPL-3520ML12M | 35 | F2.0–F22 | 0,15 % | 25,27° | 20,4° | 15° | 0,2 m–∞ | M37,5×0,5 | C | Handbuch |
| TPL-5022ML12M | 50 | F2.2–F22 | 0,10 % | 16,18° | 13° | 9,77° | 0,25 m–∞ | M37,5×0,5 | C | Handbuch |
| TPL-7526ML12M | 75 | F2.6–F32 | -0,35 % | 7,53° | 6,05° | 4,65° | 0,3 m–∞ | M34×0,5 | C | Handbuch |
1,1 Zoll 25MP Serie
| Produktmodell | Effektive Brennweite (mm) |
F/# (Blendenwert) |
Optische Verzerrung |
Sichtfeld | Arbeitsabstand | Filtergewinde | Objektivanschluss | Download | ||
|---|---|---|---|---|---|---|---|---|---|---|
| D | H | V | ||||||||
| TPL-1228SF | 12 | F2.8–F22 | 0,26 % | 67,92° | 56,86° | 44,26° | 0,12 m–1 m | M49×0,75 | C | Handbuch |
| TPL-1624SF | 16 | F2.4–F22 | 0,60 % | 49,64° | 40,79° | 31,18° | 0,12 m–∞ | M40,5×0,5 | C | Handbuch |
| TPL-2520SF | 25 | F2.0–F22 | -0,33 % | 34,68° | 28,11° | 21,24° | 0,12 m–∞ | M40,5×0,5 | C | Handbuch |
| TPL-3526SF | 35 | F2.6–F22 | 0,10 % | 22,06° | 17,87° | 13,49° | 0,12 m–∞ | M46×0,75 | C | Handbuch |
| TPL-5020SF | 50 | F2.0–F22 | 0,08 % | 13,68° | 11,3° | 8,47° | 0,2 m–∞ | M52×0,75 | C | Handbuch |
1 Zoll 2MP Serie
| Produktmodell | Effektive Brennweite (mm) |
F/# (Blendenwert) |
Optische Verzerrung |
Sichtfeld | Arbeitsabstand | Filtergewinde | Objektivanschluss | Download | ||
|---|---|---|---|---|---|---|---|---|---|---|
| D | H | V | ||||||||
| TPL-0614MLM | 6 | F1.4–F32 | -19,00 % | 112° | 88,66° | 72,89° | 0,15 m–∞ | M43×0,75 | C | Handbuch |
1 Zoll 5MP Serie
| Produktmodell | Effektive Brennweite (mm) |
F/# (Blendenwert) |
Optische Verzerrung |
Sichtfeld | Arbeitsabstand | Filtergewinde | Objektivanschluss | Download | ||
|---|---|---|---|---|---|---|---|---|---|---|
| D | H | V | ||||||||
| TPL-06520ML5M | 6,5 | F2.0 | -10,50 % | 106,4° | 94° | 76° | 0,1 m–∞ | M52×0,75 | C | Handbuch |
| TPL-1218ML5M | 12 | F1.8–F32 | -1,10 % | 64,4° | 53,6° | 41,6° | 0,2 m–∞ | M77×0,75 | C | Handbuch |
| TPL-1620ML5M | 16 | F2.0–F22 | 0,50 % | 51,5° | 41,84° | 32,4° | 0,5 m–∞ | M34×0,5 | C | Handbuch |
| TPL-2020ML5M | 20 | F2.0–F22 | -0,80 % | 43,2° | 34,9° | 26,6° | 0,3 m–∞ | M37,5×0,5 | C | Handbuch |
| TPL-2520ML5M | 25 | F2.0–F32 | -0,20 % | 34,8° | 27,94° | 21,14° | 0,3 m–∞ | M43×0,75 | C | Handbuch |
1 Zoll 12MP Serie
| Produktmodell | Effektive Brennweite (mm) |
F/# (Blendenwert) |
Optische Verzerrung |
Sichtfeld | Arbeitsabstand | Filtergewinde | Objektivanschluss | Download | ||
|---|---|---|---|---|---|---|---|---|---|---|
| D | H | V | ||||||||
| TPL-0725FL12M | 7 | F2.55 (fest) | -61,00 % | 143° | 109,2° | 80° | 0,5 m–∞ | —— | C/CS | Handbuch |
1/2 Zoll 2MP Serie
| Produktmodell | Effektive Brennweite (mm) |
F/# (Blendenwert) |
Optische Verzerrung |
Sichtfeld | Arbeitsabstand | Filtergewinde | Objektivanschluss | Download | ||
|---|---|---|---|---|---|---|---|---|---|---|
| D | H | V | ||||||||
| TPL-0420MM | 4 | F2.0–F16 | -2,80 % | 90° | 77,4° | 61,8° | 0,1 m–∞ | —— | C | Handbuch |
| TPL-0614MM | 6 | F1.4–F16 | -1,00 % | 68° | 56,6° | 43,8° | 0,1 m–∞ | M30,5×0,5 | C | Handbuch |
| TPL-0814MM | 8 | F1.4–F16 | -0,70 % | 54° | 43,8° | 33,6° | 0,1 m–∞ | M30,5×0,5 | C | Handbuch |
1/2 Zoll 5MP Serie
| Produktmodell | Effektive Brennweite (mm) |
F/# (Blendenwert) |
Optische Verzerrung |
Sichtfeld | Arbeitsabstand | Filtergewinde | Objektivanschluss | Download | ||
|---|---|---|---|---|---|---|---|---|---|---|
| D | H | V | ||||||||
| TPL-0414M5M | 4 | F1.4–F32 | -1,50 % | 85° | 75,12° | 58,76° | 0,1 m–∞ | M52×0,75 | C | Handbuch |
| TPL-0614M5M | 6 | F1.8–F16 | -1,00 % | 64,48° | 53,8° | 41,6° | 0,1 m–∞ | M35,5×0,5 | C | Handbuch |
2/3 Zoll 2MP Serie
| Produktmodell | Effektive Brennweite (mm) |
F/# (Blendenwert) |
Optische Verzerrung |
Sichtfeld | Arbeitsabstand | Filtergewinde | Objektivanschluss | Download | ||
|---|---|---|---|---|---|---|---|---|---|---|
| D | H | V | ||||||||
| TPL-1214MM | 12 | F1.4–F16 | -1,00 % | 48,86° | 39,94° | 30,44° | 0,1 m–∞ | M30,5×0,5 | C | Handbuch |
| TPL-1614MM | 16 | F1.4–F16 | -1,00 % | 36° | 29,12° | 22,02° | 0,2 m–∞ | M30,5×0,5 | C | Handbuch |
| TPL-2514MM | 25 | F1.4–F32 | -1,00 % | 24,18° | 19,42° | 14,6° | 0,3 m–∞ | M30,5×0,5 | C | Handbuch |
| TPL-3514MM | 35 | F1.4–F32 | -1,00 % | 17,9° | 14,4° | 10,8° | 0,5 m–∞ | M30,5×0,5 | C | Handbuch |
| TPL-5020MM | 50 | F2.0–F16 | 0,40 % | 12,7° | 10,2° | 7,7° | 1 m–∞ | M30,5×0,5 | C | Handbuch |
| TPL-7524MM | 75 | F2.4–F22 | 0,65 % | 8,32° | 6,7° | 5,02° | 1 m–∞ | M34×0,5 | C | Handbuch |
| TPL-7525MM | 75 | F2.5 | 0,20 % | 5,31° | 4,23° | 3,15° | 0,18×–0,38× | M30,5×0,5 | C | Handbuch |
2/3 Zoll 3MP Serie
| Produktmodell | Effektive Brennweite (mm) |
F/# (Blendenwert) |
Optische Verzerrung |
Sichtfeld | Arbeitsabstand | Filtergewinde | Objektivanschluss | Download | ||
|---|---|---|---|---|---|---|---|---|---|---|
| D | H | V | ||||||||
| TPL-0814M3M | 8 | F1.4–F16 | 0,70 % | 64,26° | 53,76° | 41,66° | 0,1 m–∞ | M37×0,5 | C | Handbuch |
| TPL-0918M3M | 9 | F1.8–F16 | -0,50 % | 61,85° | 51,22° | 39,54° | 0,1 m–∞ | M27×0,5 | C | Handbuch |
| TPL-1218M3M | 12 | F1.8–F16 | -0,30 % | 47,7° | 39° | 29,8° | 0,1 m–∞ | M27×0,5 | C | Handbuch |
| TPL-1618M3M | 16 | F1.8–F16 | -0,35 % | 36,8° | 29,8° | 22,5° | 0,1 m–∞ | M27×0,5 | C | Handbuch |
| TPL-2518M3M | 25 | F1.8–F16 | -0,10 % | 23,3° | 18,8° | 14,2° | 0,15 m–∞ | M27×0,5 | C | Handbuch |
| TPL-3518M3M | 35 | F1.8–F16 | -0,10 % | 16,04° | 12,8° | 9,6° | 0,25 m–∞ | M27×0,5 | C | Handbuch |
| TPL-5018M3M | 50 | F1.8–F16 | -0,10 % | 11,52° | 9,14° | 6,86° | 0,5 m–∞ | M27×0,5 | C | Handbuch |
| TPL-1618M3M-A | 16 | F1.8–F16 | -1,98 % | 38,09° | 30,69° | 23,13° | 0,3 m–∞ | M25,5×0,5 | C | Handbuch |
2/3 Zoll 5MP Serie
| Produktmodell | Effektive Brennweite (mm) |
F/# (Blendenwert) |
Optische Verzerrung |
Sichtfeld | Arbeitsabstand | Filtergewinde | Objektivanschluss | Download | ||
|---|---|---|---|---|---|---|---|---|---|---|
| D | H | V | ||||||||
| TPL-0814M5M | 8 | F1.4–F16 | -1,00 % | 66,2° | 55,24° | 42,78° | 0,1 m–∞ | M35,5×0,5 | C | Handbuch |
| TPL-1214M5M | 12 | F1.4–F22 | -0,30 % | 47,1° | 39,58° | 29,44° | 0,1 m–∞ | M35,5×0,5 | C | Handbuch |
| TPL-1614M5M | 16 | F1.4–F22 | -0,30 % | 36,6° | 29,78° | 22,6° | 0,1 m–∞ | M35,5×0,5 | C | Handbuch |
| TPL-2514M5M | 25 | F1.4–F16 | -0,10 % | 23,6° | 19,04° | 14,32° | 0,2 m–∞ | M35,5×0,5 | C | Handbuch |
| TPL-3514M5M | 35 | F1.4–F16 | -0,05 % | 17,4° | 14° | 10,6° | 0,15 m–∞ | M35,5×0,5 | C | Handbuch |
| TPL-5020M5M | 50 | F2.0–F32 | -0,10 % | 12,36° | 9,92° | 7,45° | 0,4 m–∞ | M35,5×0,5 | C | Handbuch |
| TPL-7520M5M | 75 | F2.0–F32 | -0,10 % | 8,36° | 6,72° | 5,04° | 0,8 m–∞ | M40,5×0,5 | C | Handbuch |

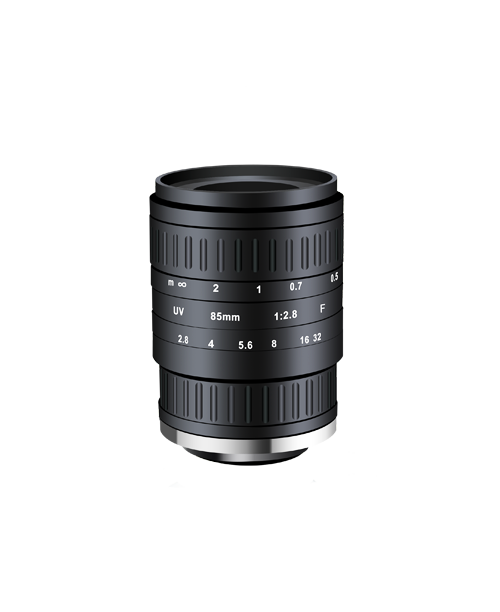

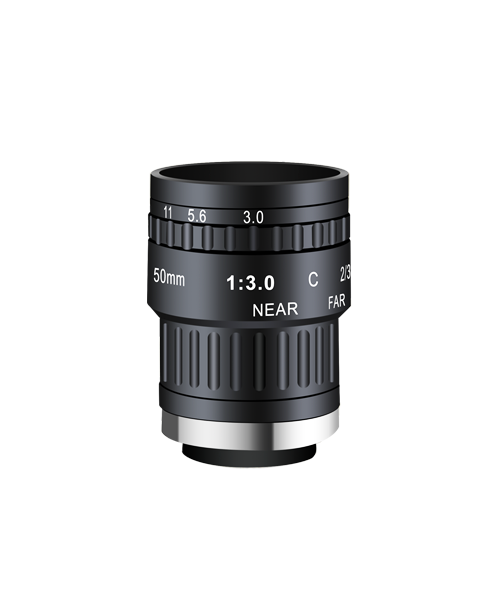

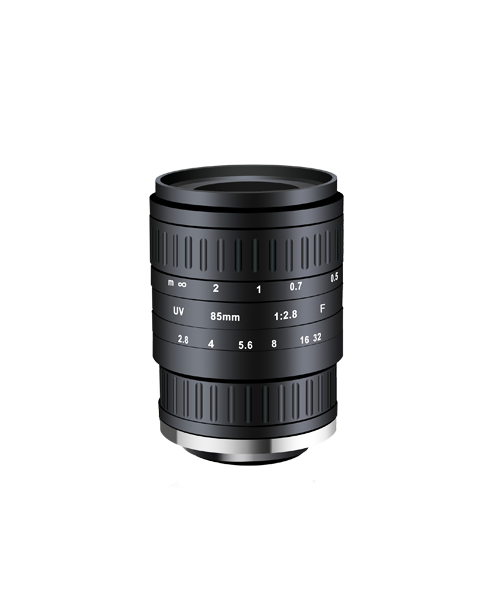

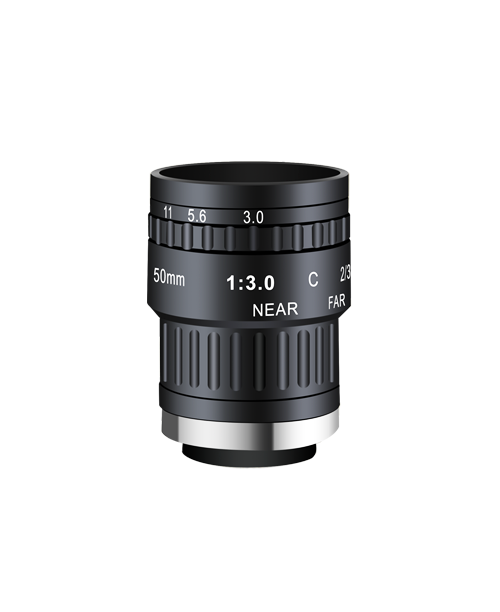

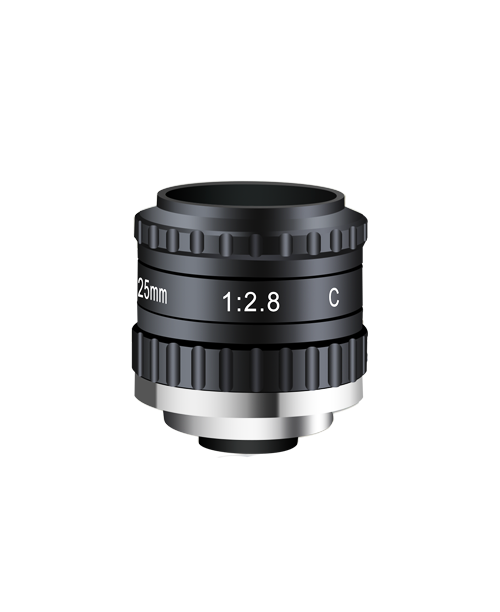

2/3 Zoll 6MP Serie
| Produktmodell | Effektive Brennweite (mm) |
F/# (Blendenwert) |
Optische Verzerrung |
Sichtfeld | Arbeitsabstand | Filtergewinde | Objektivanschluss | Download | ||
|---|---|---|---|---|---|---|---|---|---|---|
| D | H | V | ||||||||
| TPL-NV0820M6M | 8 | F2.0–F16 | 0,45 % | 69° | 57,62° | 44,83° | 0,1 m–∞ | M58×0,75 | C | Handbuch |
| TPL-NV1220M6M | 12 | F2.0–F16 | 1,00 % | 48,22° | 39,4° | 29,92° | 0,1 m–∞ | M37,5×0,5 | C | Handbuch |
| TPL-NV1620M6M | 16 | F2.0–F16 | 0,60 % | 36,7° | 29,6° | 22,3° | 0,1 m–∞ | M30,5×0,5 | C | Handbuch |

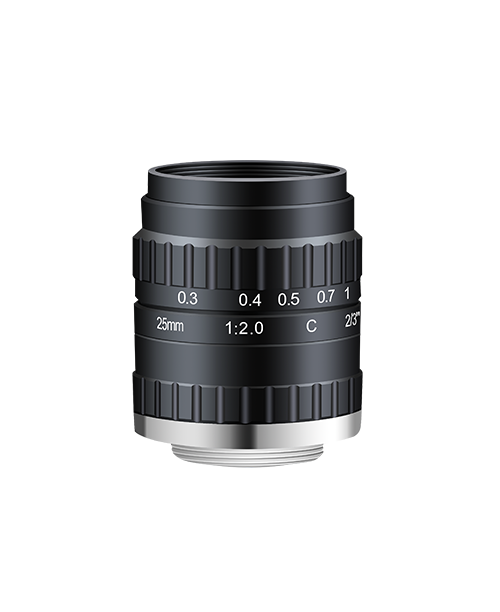

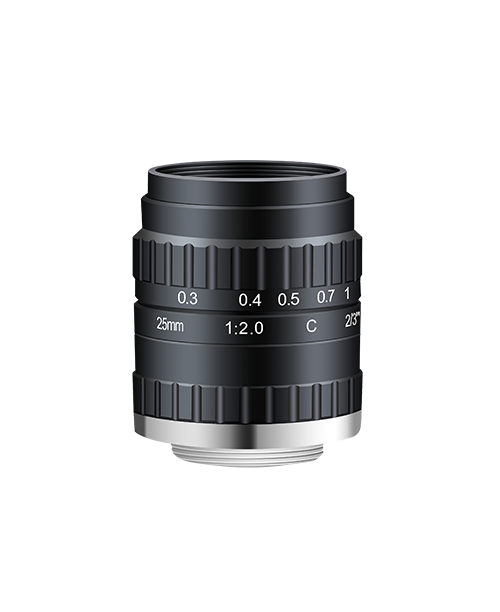

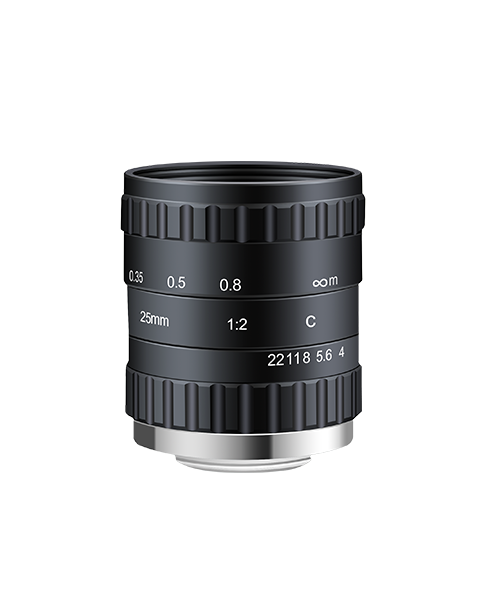

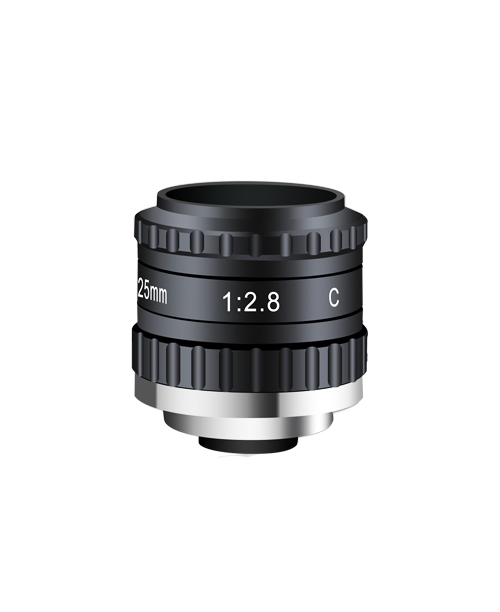

| TPL-NV2520M6M | 25 | F2.0–F16 | -0,25 % | 22,6° | 18° | 13,6° | 0,2 m–∞ | M30,5×0,5 | C | Handbuch |

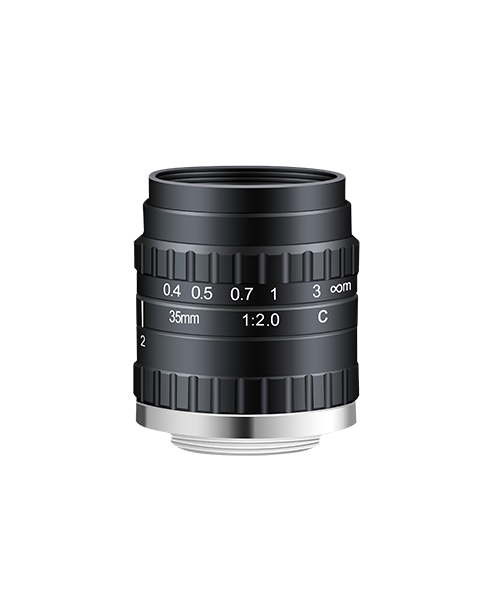

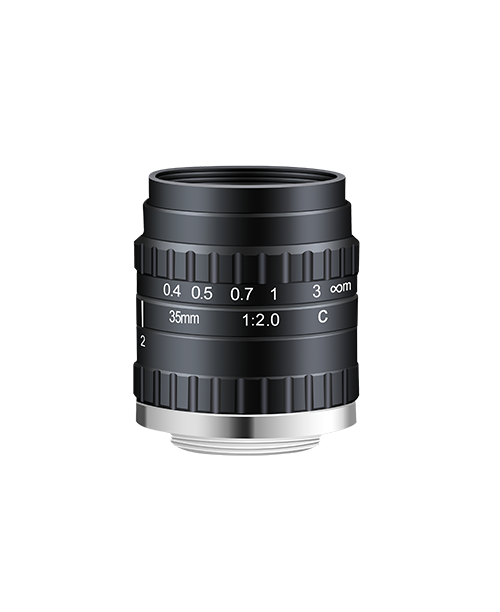

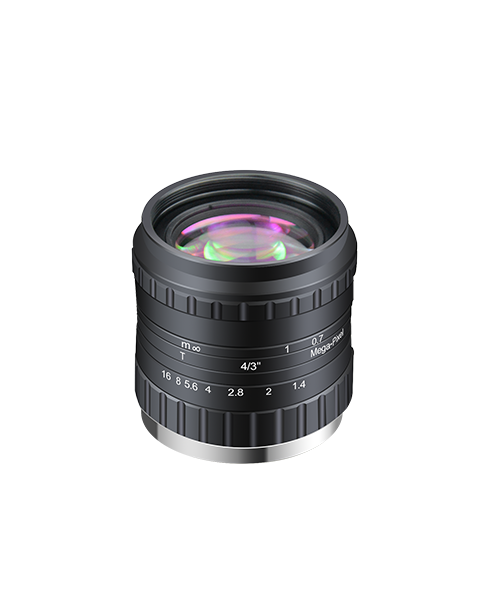

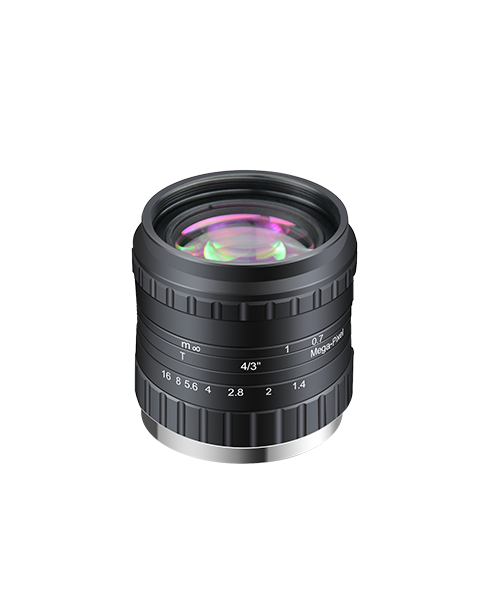

| TPL-NV3520M6M | 35 | F2.0–F16 | -0,35 % | 17° | 13,3° | 10° | 0,2 m–∞ | M30,5×0,5 | C | Handbuch |

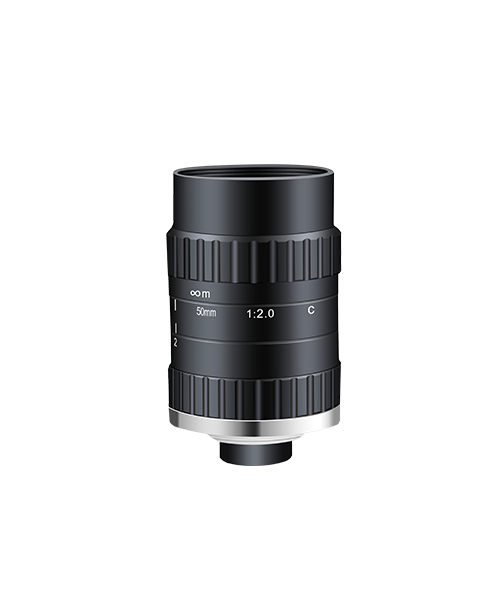

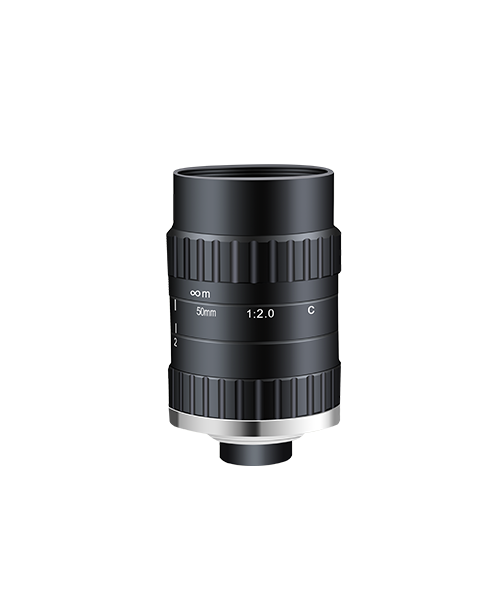

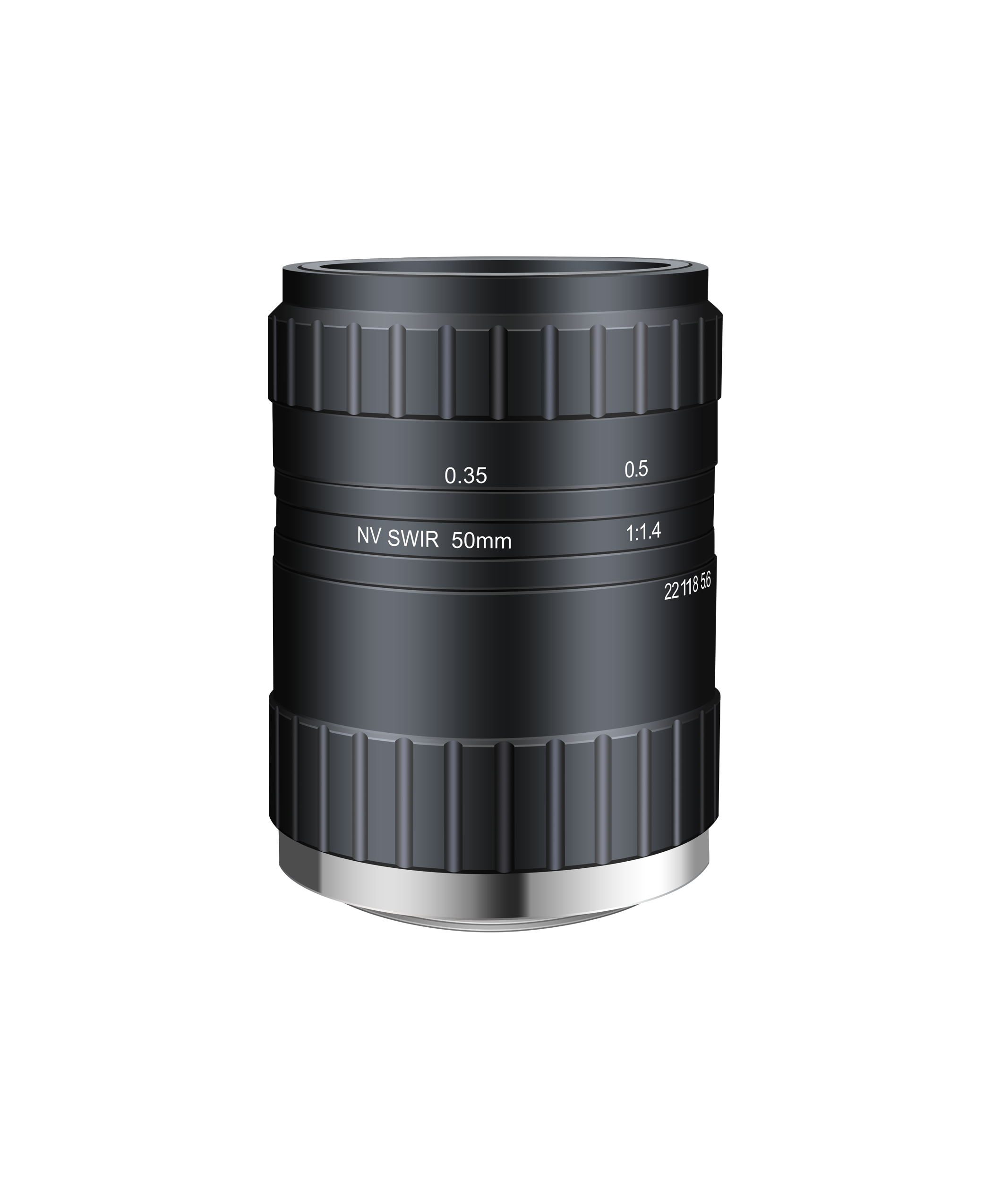

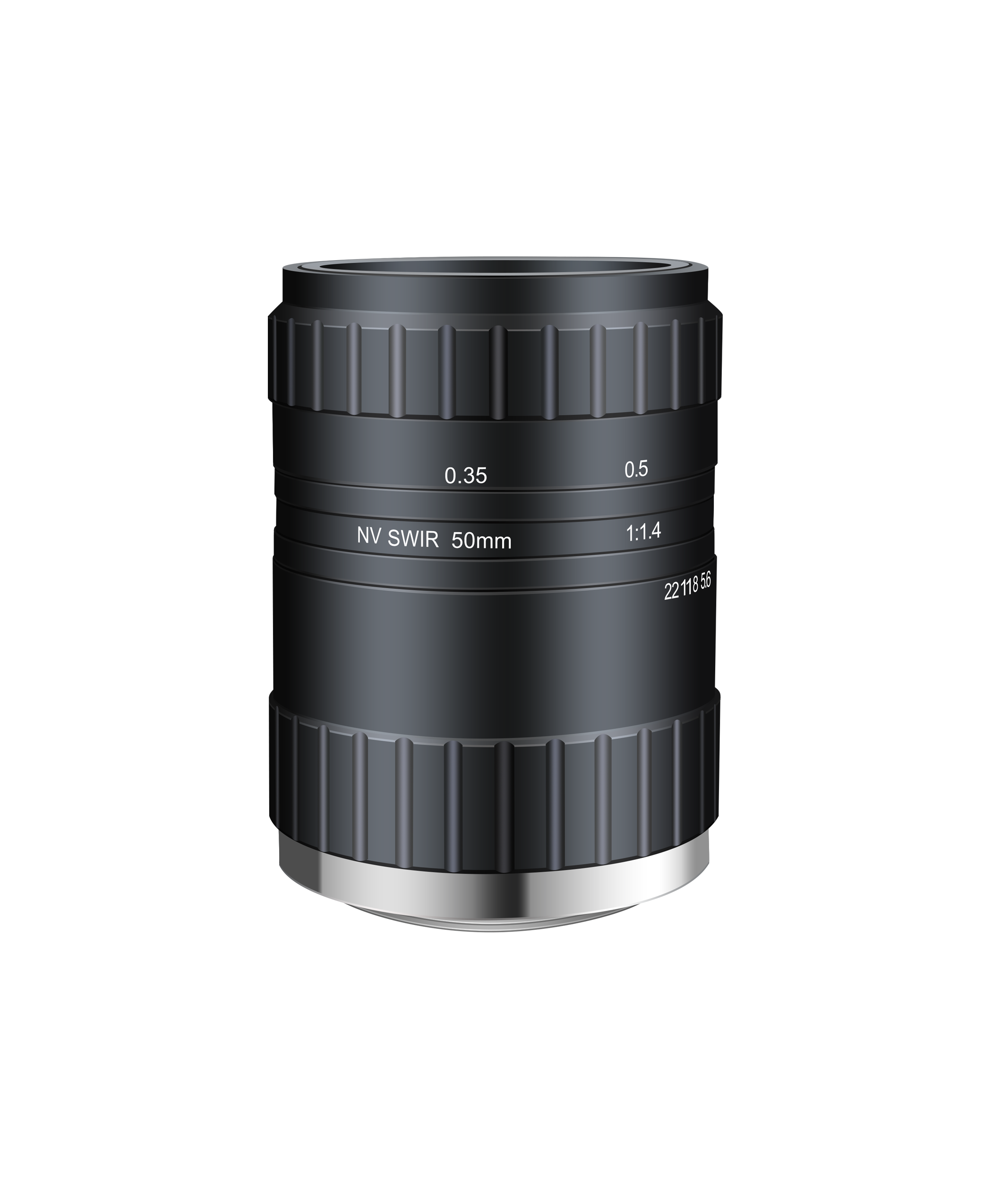

| TPL-NV5020M6M | 50 | F2.0–F16 | -0,05 % | 10,14° | 8,16° | 6,14° | 0,2 m–∞ | M37,5×0,5 | C | Handbuch |

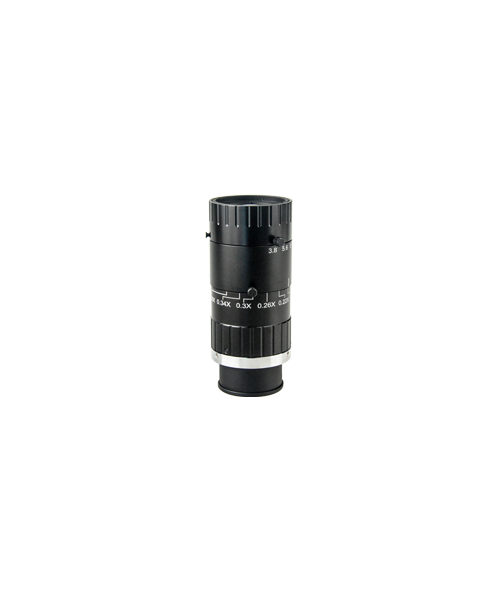

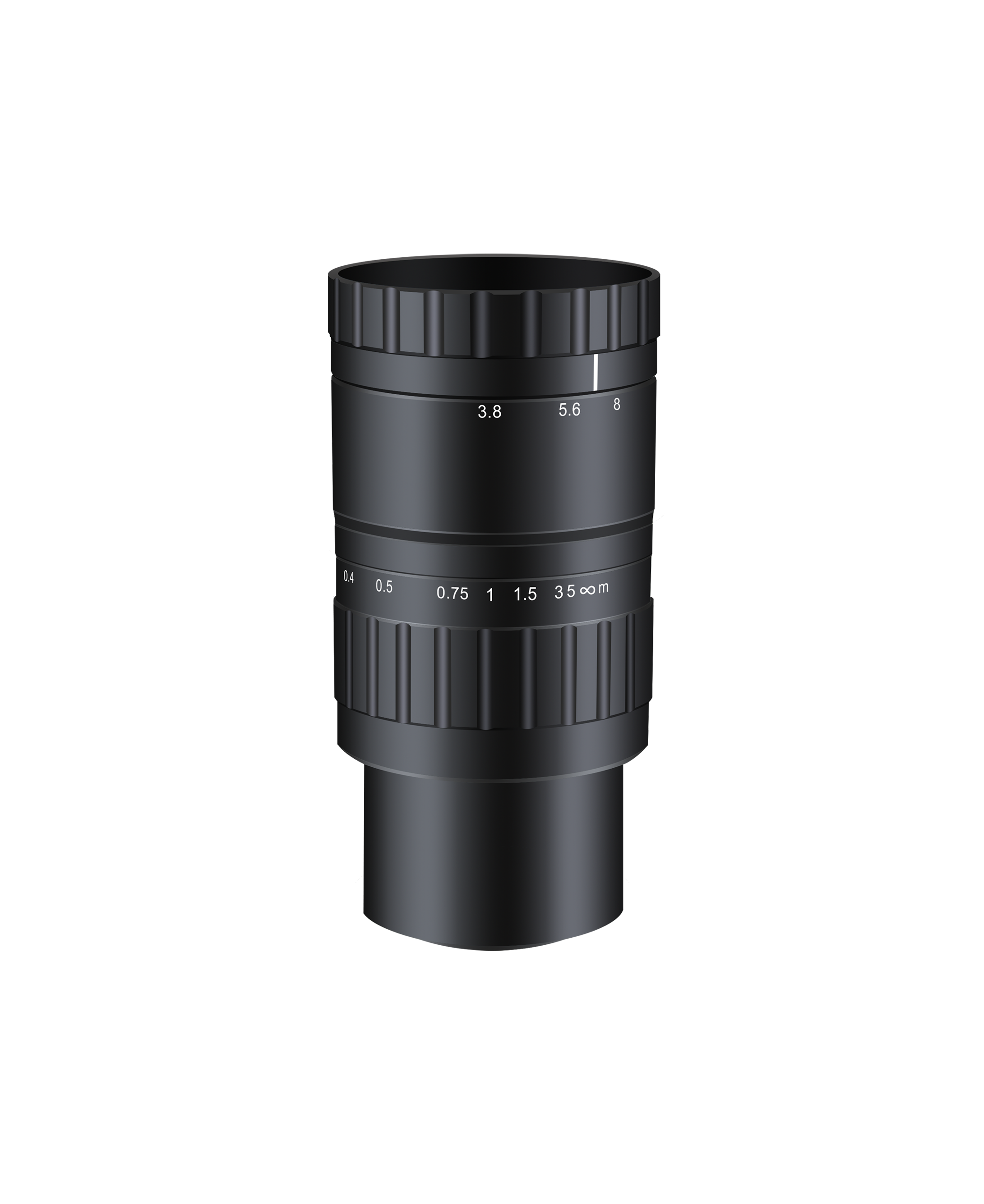

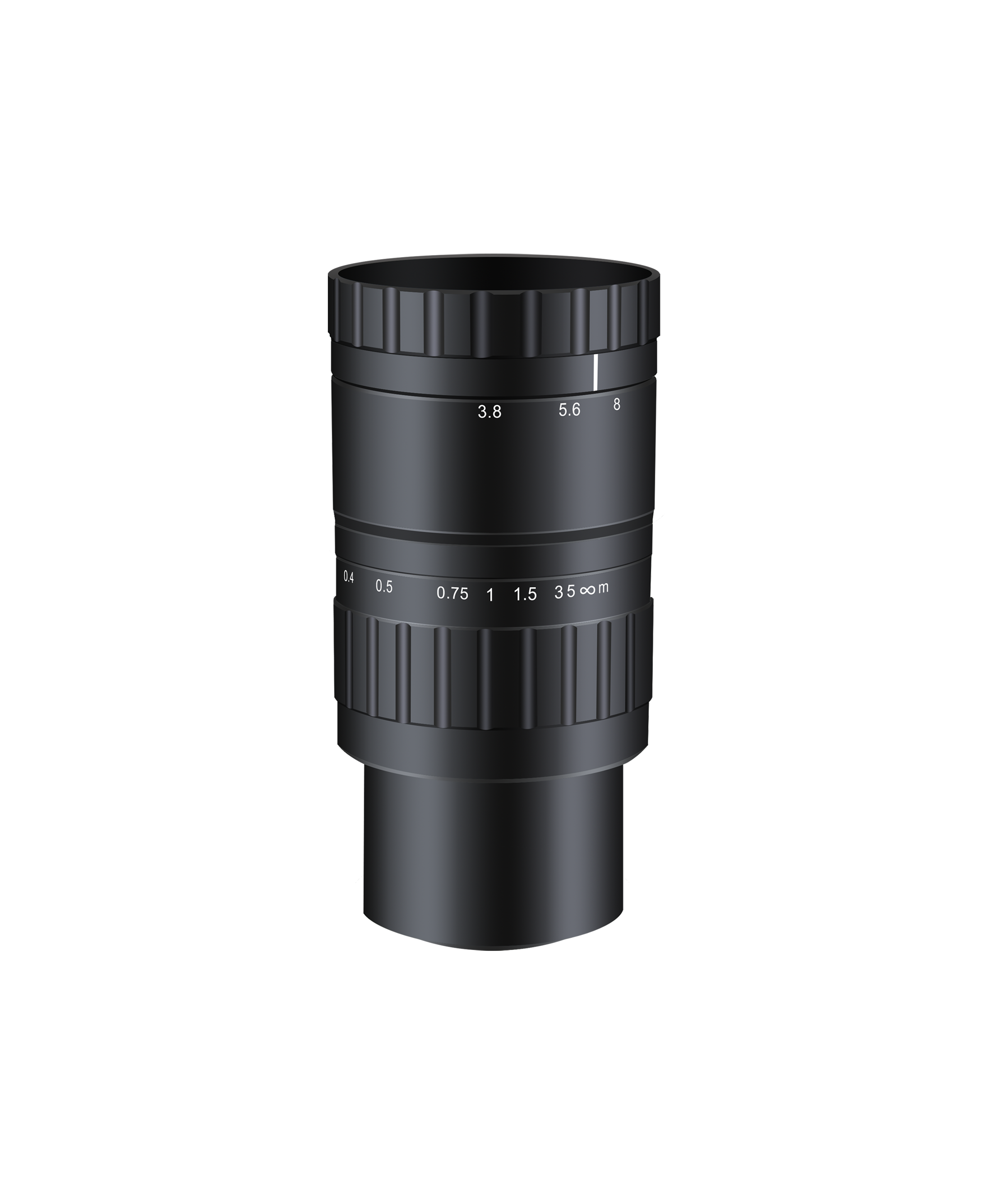

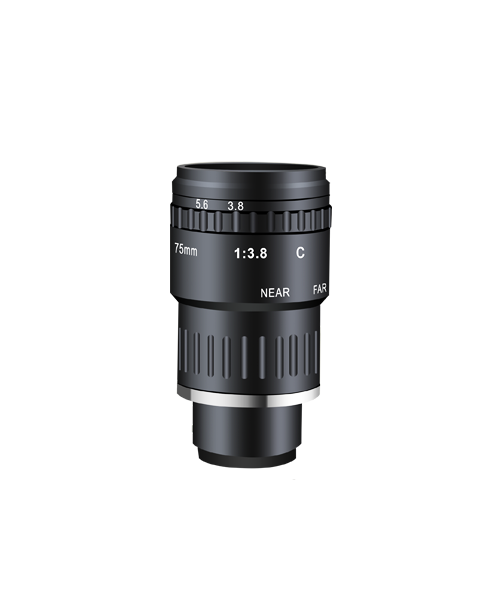

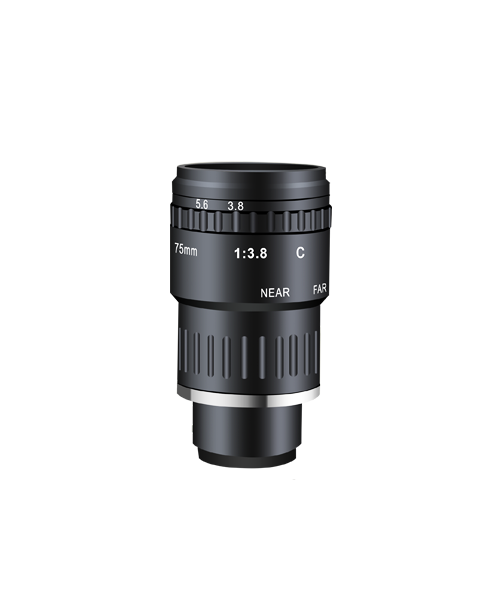

| TPL-NV7538M6M | 75 | F3.8 | 0,30 % | —— | 5,39° | 4,05° | —— | M30,5×0,5 | C | Handbuch |
2/3 Zoll 10MP Serie
| Produktmodell | Effektive Brennweite (mm) |
F/# (Blendenwert) |
Optische Verzerrung |
Sichtfeld | Arbeitsabstand | Filtergewinde | Objektivanschluss | Download | ||
|---|---|---|---|---|---|---|---|---|---|---|
| D | H | V | ||||||||
| TPL-0518M10M | 5 | F1.8–F11 | -4,20 % | 96,54° | 84° | 67,6° | 0,1 m–∞ | M62×0,75 | C | Handbuch |
| TPL-0818M10M | 8 | F1.8–F22 | -1,00 % | 65,64° | 55,06° | 42,7° | 0,1 m–∞ | M37,5×0,5 | C | Handbuch |
| TPL-1218M10M | 12 | F1.8–F32 | -0,42 % | 48,9° | 40,1° | 30,6° | 0,1 m–∞ | M30,5×0,5 | C | Handbuch |
| TPL-1618M10M | 16 | F1.8–F22 | -0,20 % | 37,74° | 30,6° | 23,2° | 0,2 m–∞ | M30,5×0,5 | C | Handbuch |
| TPL-2518M10M | 25 | F1.8–F32 | -0,13 % | 24,5° | 19,7° | 14,84° | 0,2 m–∞ | M30,5×0,5 | C | Handbuch |
| TPL-3518M10M | 35 | F1.8–F16 | -0,10 % | 12,58° | 10,07° | 7,56° | 0,3 m–∞ | M34×0,5 | C | Handbuch |
| TPL-5018M10M | 50 | F1.8–F22 | -0,10 % | 11,67° | 9,36° | 6,89° | 0,5 m–∞ | M40,5×0,5 | C | Handbuch |
| TPL-2525CM10M | 25 | 2.5/4/5.6/8/11 | 0,50 % | 24,67° | 19,95° | 15,09° | 0,1 m–0,5 m | —— | C | Handbuch |
| TPL-3528CM10M | 35 | 2.5/4/5.6/8/11 | -0,50 % | 17,93° | 14,37° | 10,79° | 0,3 m–∞ | —— | C | Handbuch |
| TPL-5040CM10M | 50 | 4/5.6/8/11 | -0,25 % | 12,58° | 10,07° | 7,56° | 0,5 m–∞ | —— | C | Handbuch |
4/3 Zoll 5MP Serie
| Produktmodell | Effektive Brennweite (mm) |
F/# (Blendenwert) |
Optische Verzerrung |
Sichtfeld | Arbeitsabstand | Filtergewinde | Objektivanschluss | Download | ||
|---|---|---|---|---|---|---|---|---|---|---|
| D | H | V | ||||||||
| TPL-1224MX5M | 12 | F2.4–F22 | -4,00 % | 86,06° | 71,03° | 55,9° | 0,3 m–∞ | M77×0,75 | C | Handbuch |
| TPL-1620MX5M | 16 | F2.0–F32 | -2,50 % | 67,39° | 56,33° | 43,5° | 0,1 m–∞ | M72×0,75 | C | Handbuch |
| TPL-2520MX5M | 25 | F2.0–F32 | -1,40 % | 48,2° | 37,4° | 28,6° | 0,15 m–∞ | M35,5×0,5 | C | Handbuch |
| TPL-3520MX5M | 35 | F2.0–F22 | -1,10 % | 36° | 27,76° | 20,98° | 0,2 m–∞ | M37,5×0,5 | C | Handbuch |
4/3 Zoll 45MP Serie
| Produktmodell | Effektive Brennweite (mm) |
F/# (Blendenwert) |
Optische Verzerrung |
Sichtfeld | Arbeitsabstand | Filtergewinde | Objektivanschluss | Download | ||
|---|---|---|---|---|---|---|---|---|---|---|
| D | H | V | ||||||||
| TPL-1825XF | 18 | F2.5–F22 | 0,84 % | 62,63° | 52,44° | 40,65° | 0,12 m–∞ | M46×0,75 | C | Handbuch |
| TPL-2524XF | 25 | F2.4–F22 | -0,36 % | 43,70° | 35,64° | 27,09° | 0,15 m–∞ | M46×0,75 | C | Handbuch |
| TPL-3524XF | 35 | F2.4–F22 | -0,25 % | 33,37° | 26,98° | 20,35° | 0,23 m–∞ | M46×0,75 | C | Handbuch |
| TPL-5025XF | 50 | F2.5–F16 | 0,08 % | 22,38° | 18° | 13,55° | 0,25 m–∞ | M46×0,75 | C | Handbuch |
Produktmerkmale-Erklärung
- Kompatibel mit 1 bis 10 Megapixel Auflösung
- Ultrageringe Verzeichnung, hohe periphere Helligkeitsverhältnisse
- Mehrschichtige Breitbandvergütung, ausgezeichnete optische Leistung
- Unterstützt ultrakurze Arbeitsabstände
- Telezentrisches Design optional
Sichtfeld-Erklärung:
D (Diagonal): Diagonaler Sichtfeldwinkel
H (Horizontal): Horizontaler Sichtfeldwinkel
V (Vertical): Vertikaler Sichtfeldwinkel
ToupTek Machine-Vision-Objektive decken verschiedene Brennweiten und Sensorspezifikationen ab und bieten hochwertige Bildgebungslösungen für industrielle Inspektion, Automatisierungsgeräte, intelligente Erkennung und weitere Anwendungen.
