TPS-Serie Mikroskopstative Hochpräzise Mikroskopie-Bildgebungsstative/Industrielle Mikroskopstative
Produktübersicht
Die TPS-Serie Stative bestehen aus hochfestem eloxiertem Aluminium, sind mit verschiedenen Halterungen und Sockeln ausgestattet und kompatibel mit Geräteinstallationen von 50 mm bis 76 mm. Geeignet für Labor-, Industrieprüfungs- und Forschungsanwendungen, bieten sie stabile Unterstützung und Grob-/Feinfokussierung.
Hauptmerkmale
- Verschiedene Halterungsgrößen, kompatibel mit Montagebohrungen von 50 mm bis 76 mm
- Hochfestes eloxiertes Aluminium, robust und langlebig
- Ausgestattet mit Grob-/Feinfokussiermechanismus, gleichmäßige Bedienung
- Stabiler Sockel, geeignet für Langzeitexperimente oder industrielle Anwendungen
- CNC-Präzisionsbearbeitung garantiert strukturelle Genauigkeit und reibungslose Bewegung
- Feineinstellungsgenauigkeit bis zu 0,002 mm, flexible Sockel-/Halterungskombinationen
TPS-Serie Hochpräzisions-Mikroskopstative
Die TPS-Serie Stative bestehen aus hochfestem eloxiertem Aluminium, sind mit verschiedenen Halterungen und Sockeln ausgestattet und kompatibel mit Geräteinstallationen von 50 mm bis 76 mm. Geeignet für Labor-, Industrieprüfungs- und Forschungsanwendungen, bieten sie stabile Unterstützung und Grob-/Feinfokussierung.

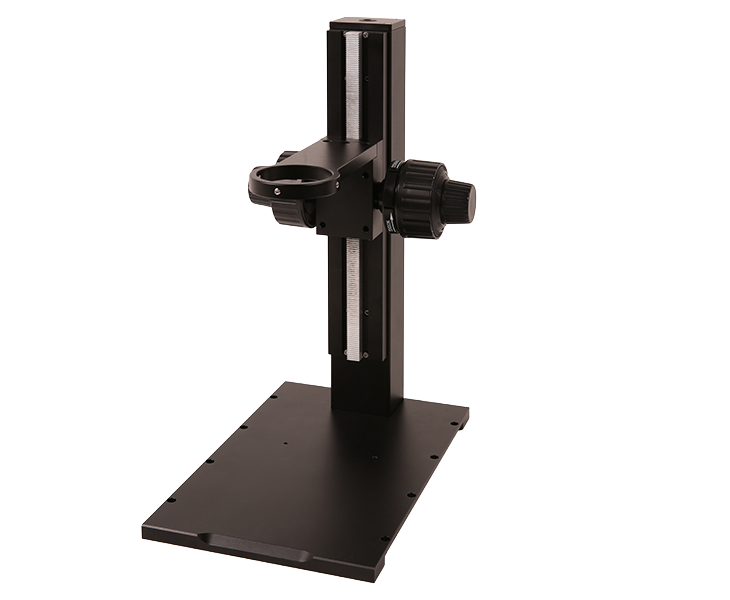

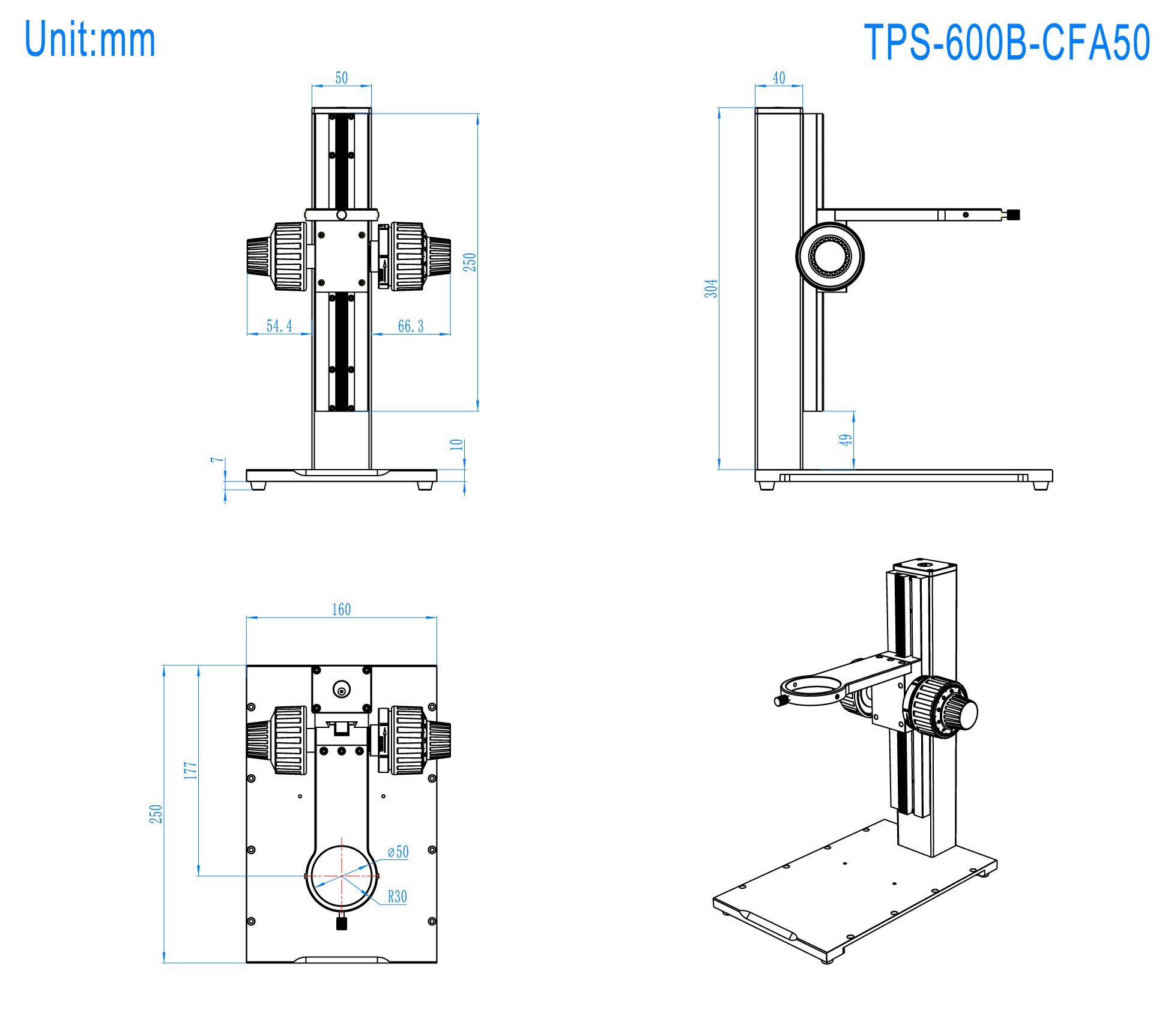

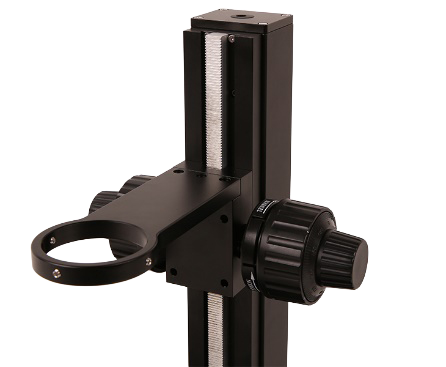

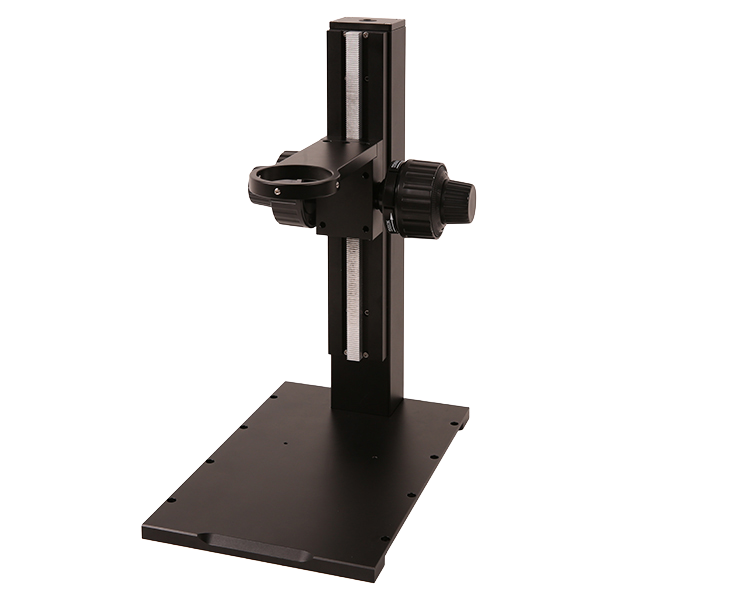

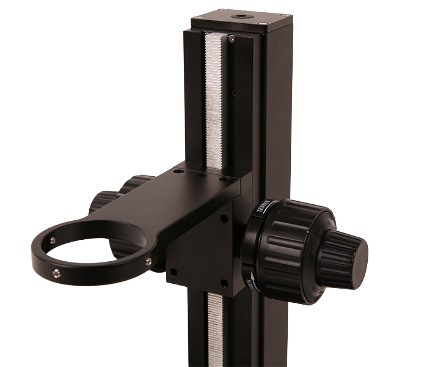

TPS-600B-CFA50
Präzisions-Grob-/Feinstativ, CFA50-Halterung, Grundplatte 160×250×10 mm, Verfahrweg 250 mm, Feineinstellungsgenauigkeit 0,002 mm, geeignet für hochpräzise Anwendungen.

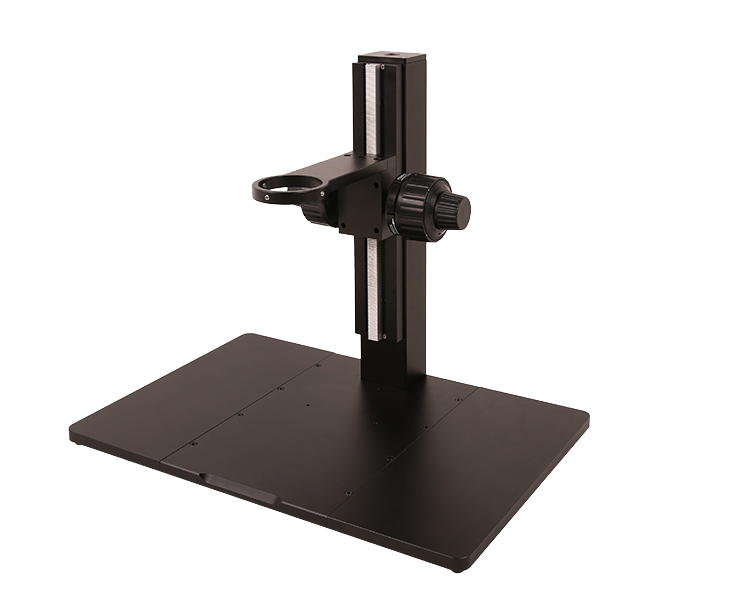

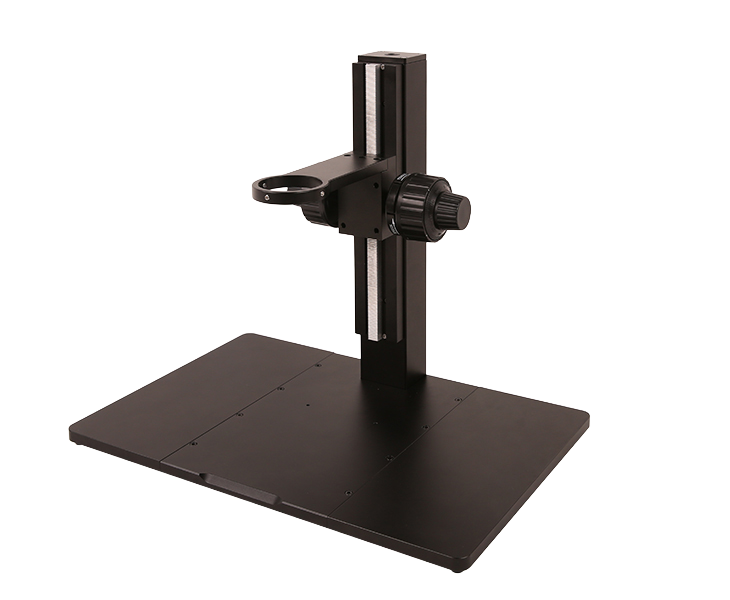

TPS-600-CFA50
Präzisions-Grob-/Feinstativ, CFA50-Halterung, Grundplatte 380×250×10 mm, Feineinstellungsgenauigkeit 0,002 mm, geeignet für großflächige Hochpräzisionseinstellungen.

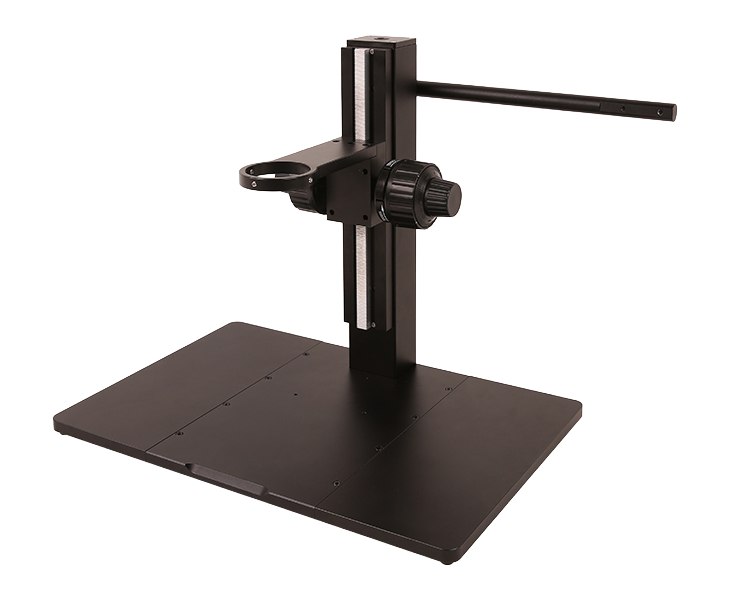

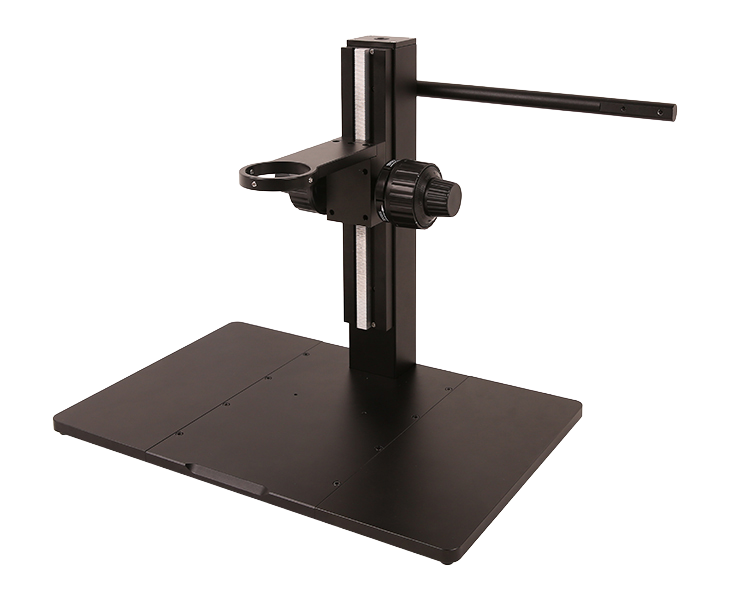

TPS-600-CFA50-G
Präzisions-Grob-/Feinstativ (mit Querträger), CFA50-Halterung, Grundplatte 380×250×10 mm, Feineinstellungsgenauigkeit 0,002 mm, stabilere Konstruktion.

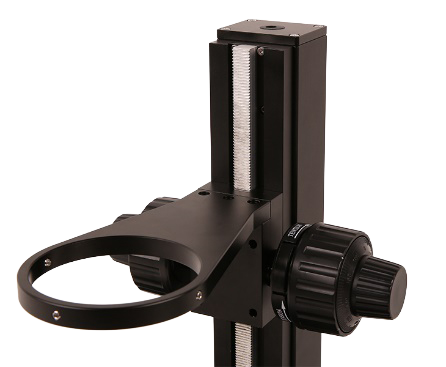

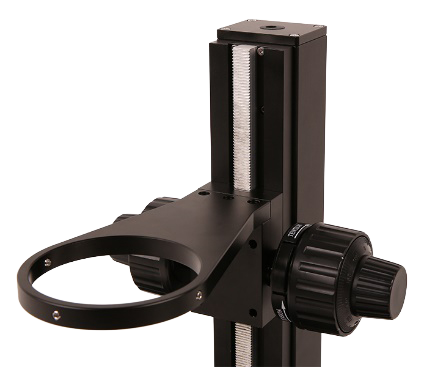

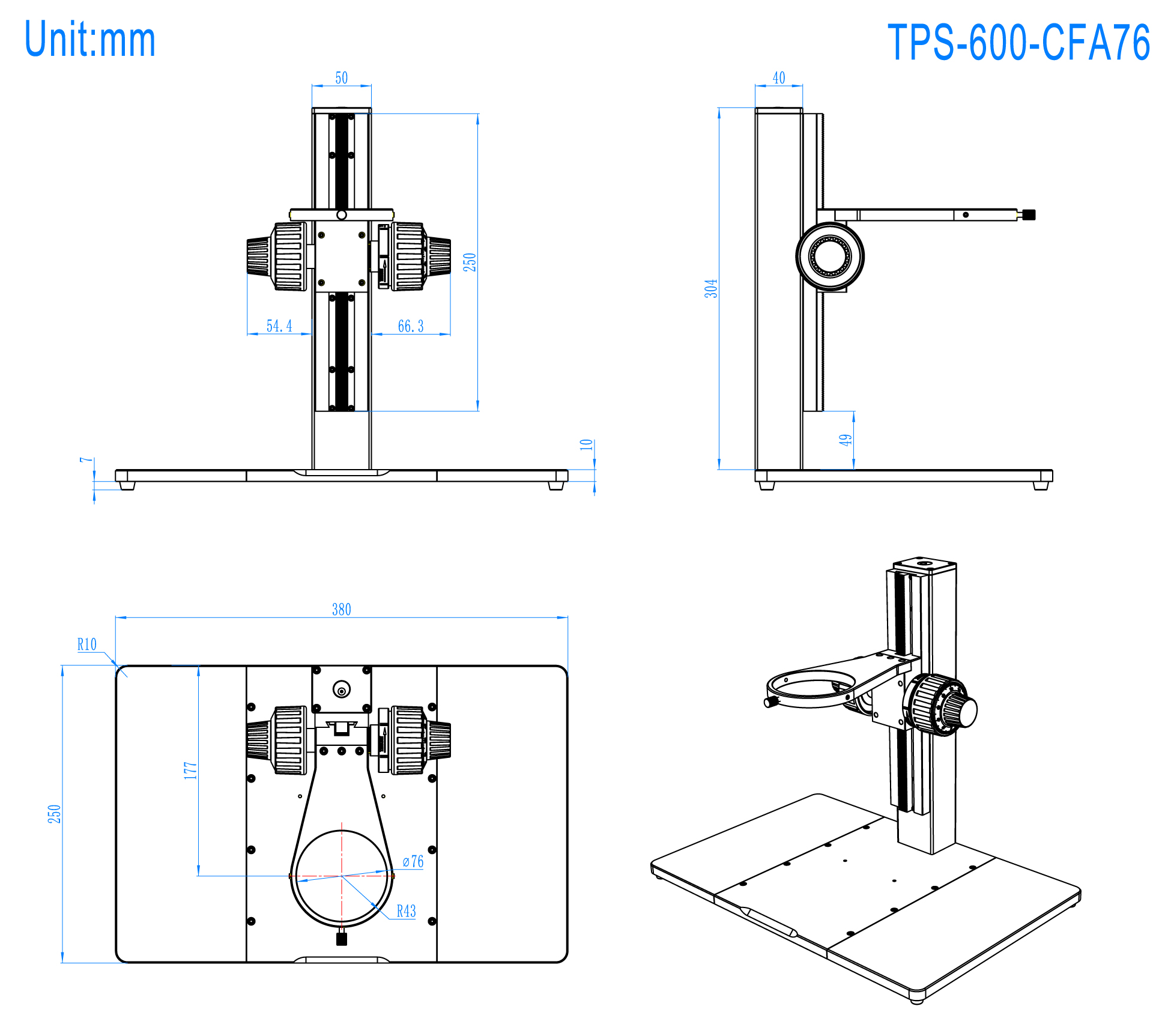

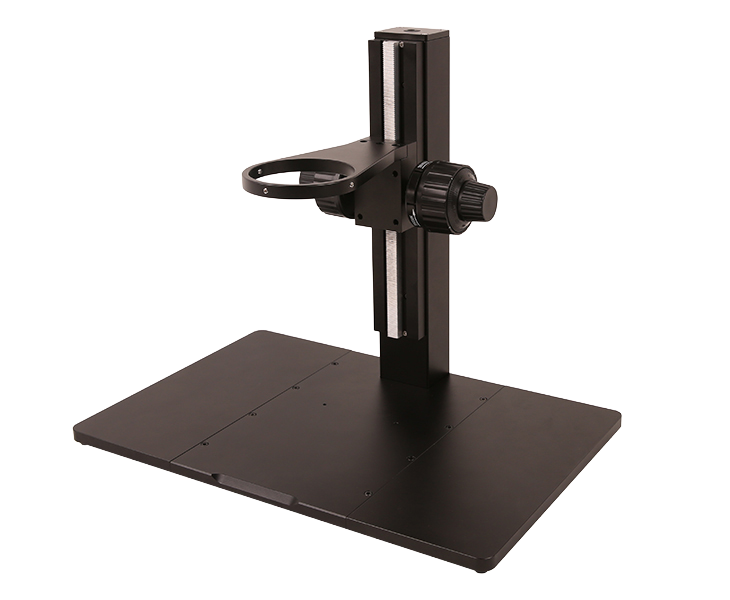

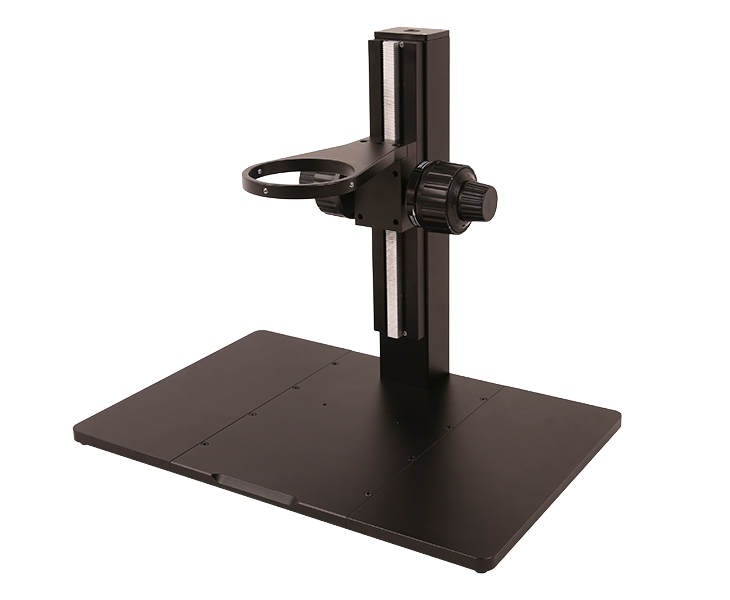

TPS-600-CFA76
Präzisions-Grob-/Feinstativ, CFA76-Halterung, Grundplatte 380×250×10 mm, unterstützt 76 mm große Öffnung, Feineinstellungsgenauigkeit 0,002 mm.

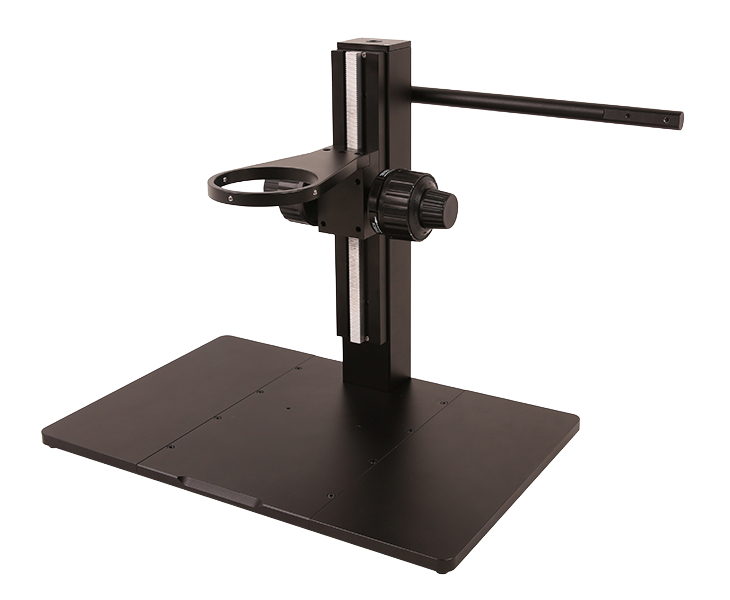

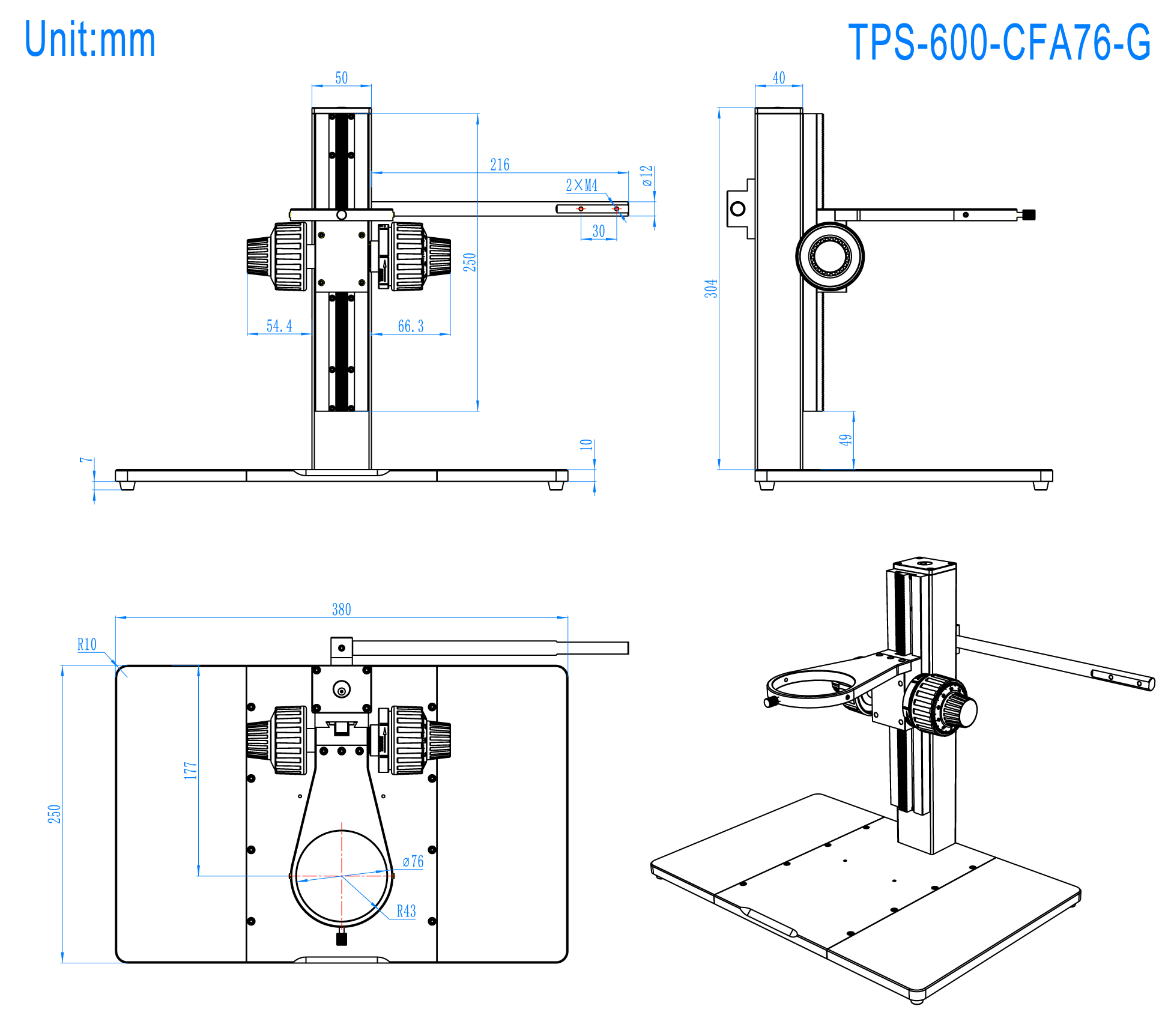

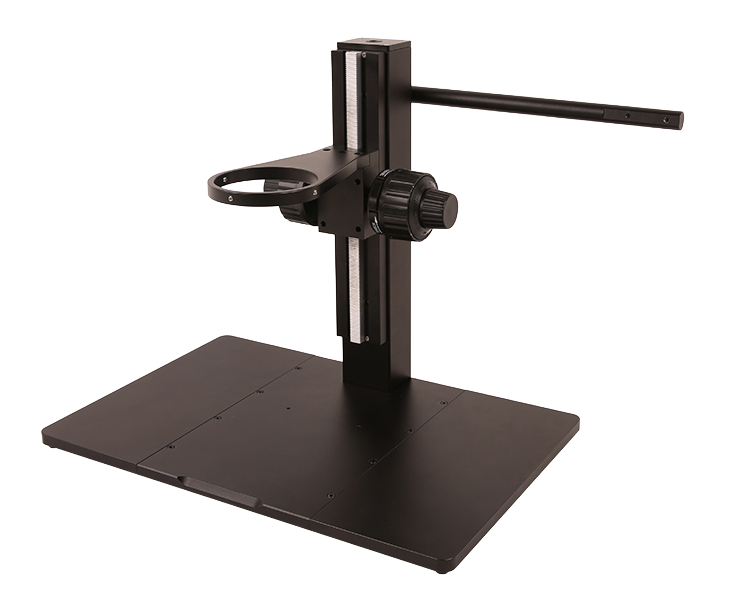

TPS-600-CFA76-G
Präzisions-Grob-/Feinstativ (mit Querträger), CFA76-Halterung, Grundplatte 380×250×10 mm, unterstützt 76 mm große Öffnung, Feineinstellungsgenauigkeit 0,002 mm.

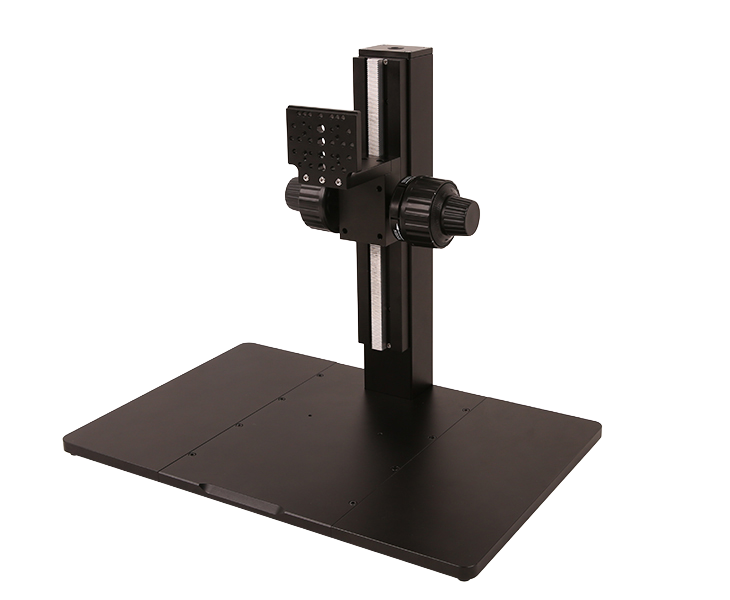

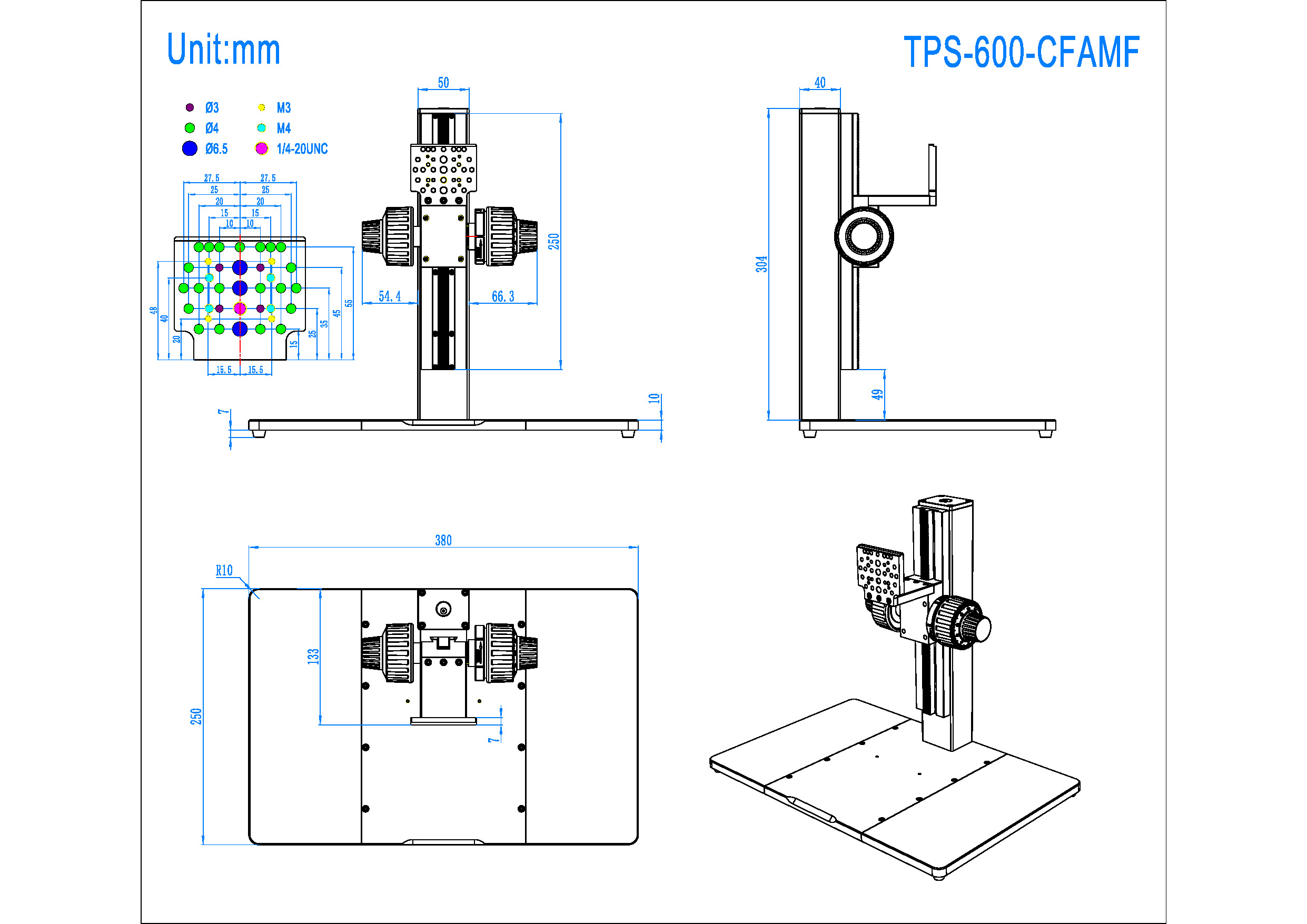

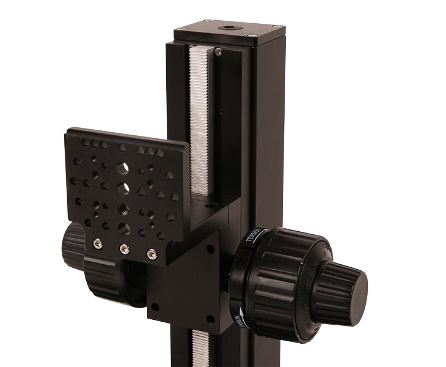

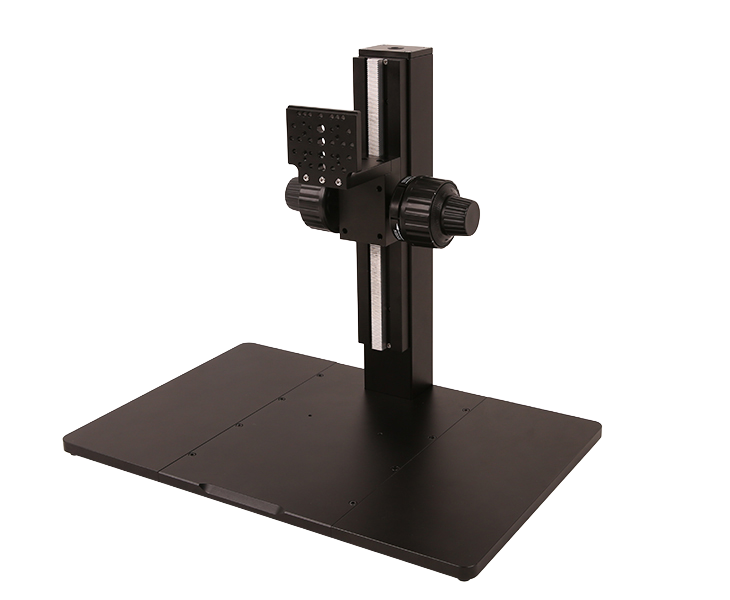

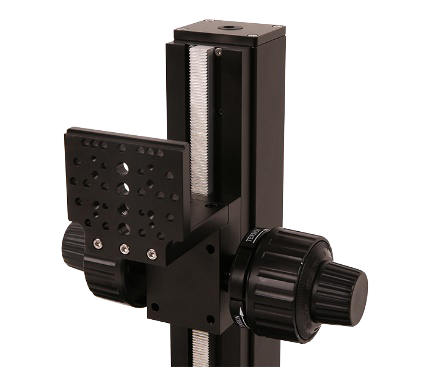

TPS-600-CFAMF
Präzisions-Grob-/Feinstativ, CFAMF-Multifunktionshalterung, Grundplatte 380×250×10 mm, Achsabstand 133 mm, Feineinstellungsgenauigkeit 0,002 mm.

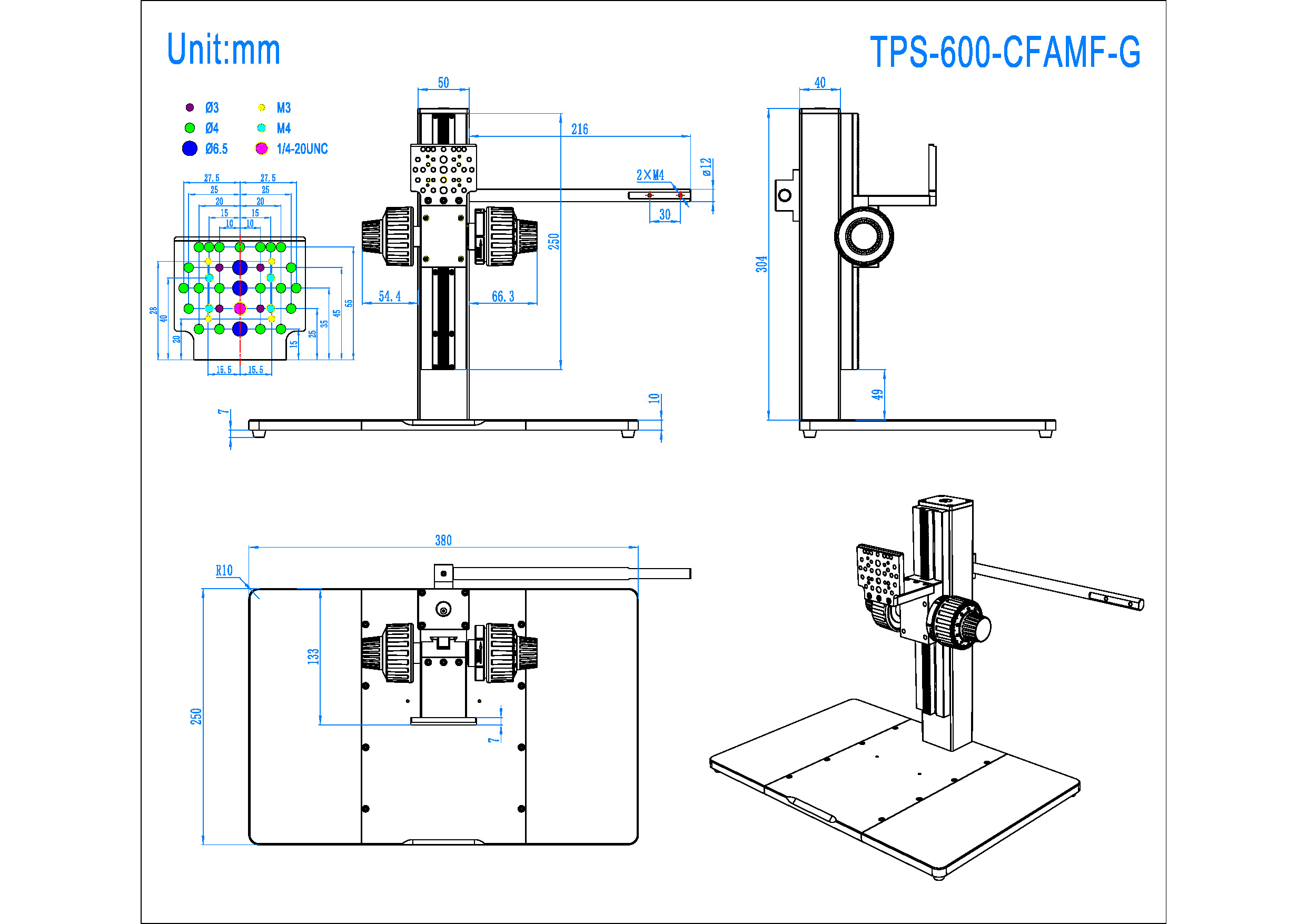

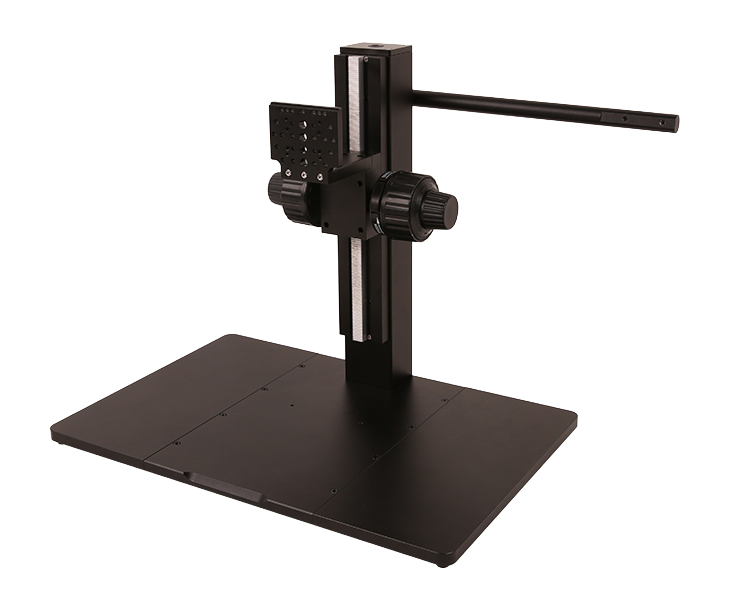

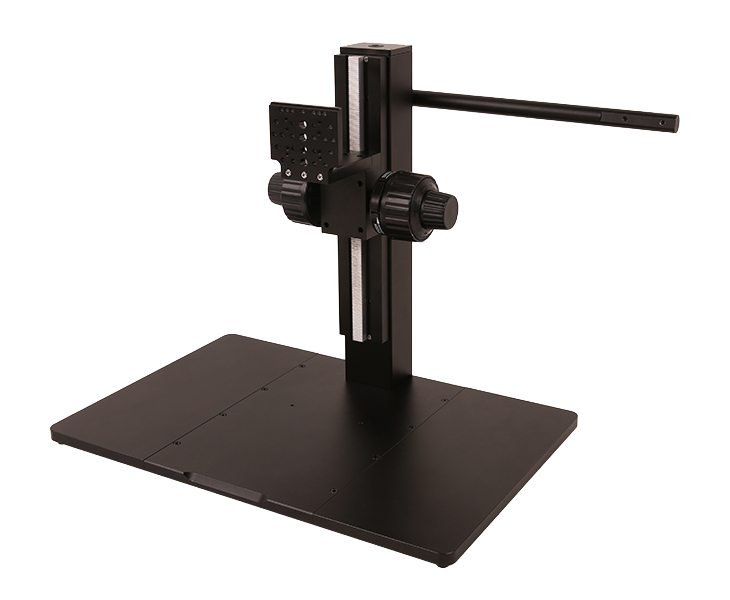

TPS-600-CFAMF-G
Präzisions-Grob-/Feinstativ (mit Querträger), CFAMF-Multifunktionshalterung, Grundplatte 380×250×10 mm, Achsabstand 133 mm, Feineinstellungsgenauigkeit 0,002 mm.

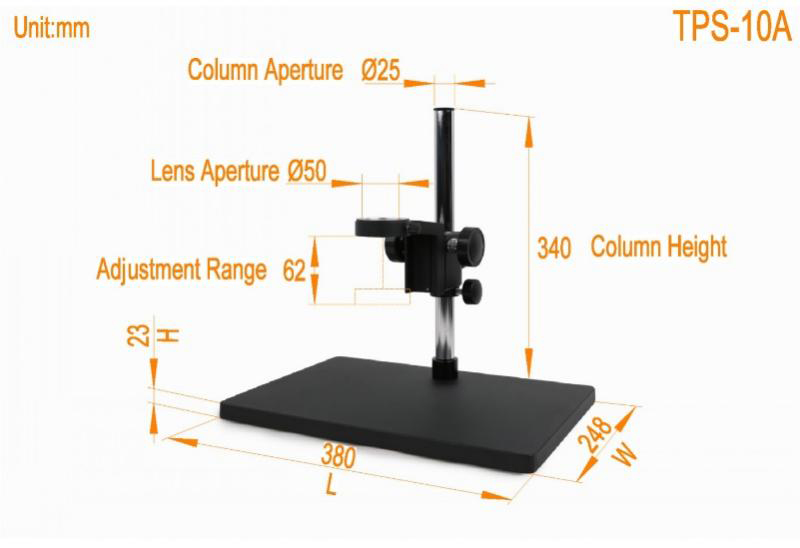

TPS-10A
Kompaktes Mikroskopstativ, A4-Halterung + B10-Sockel, geeignet für kleine Labore und Lehrzwecke, 50 mm Öffnung.

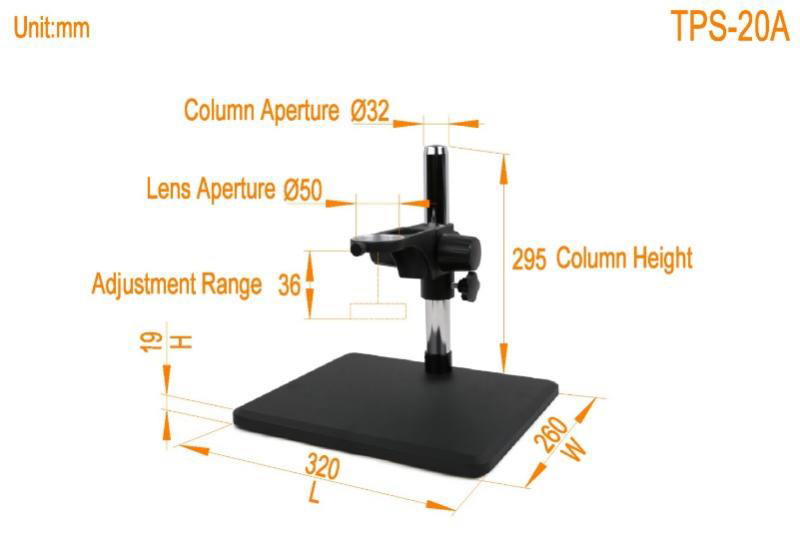

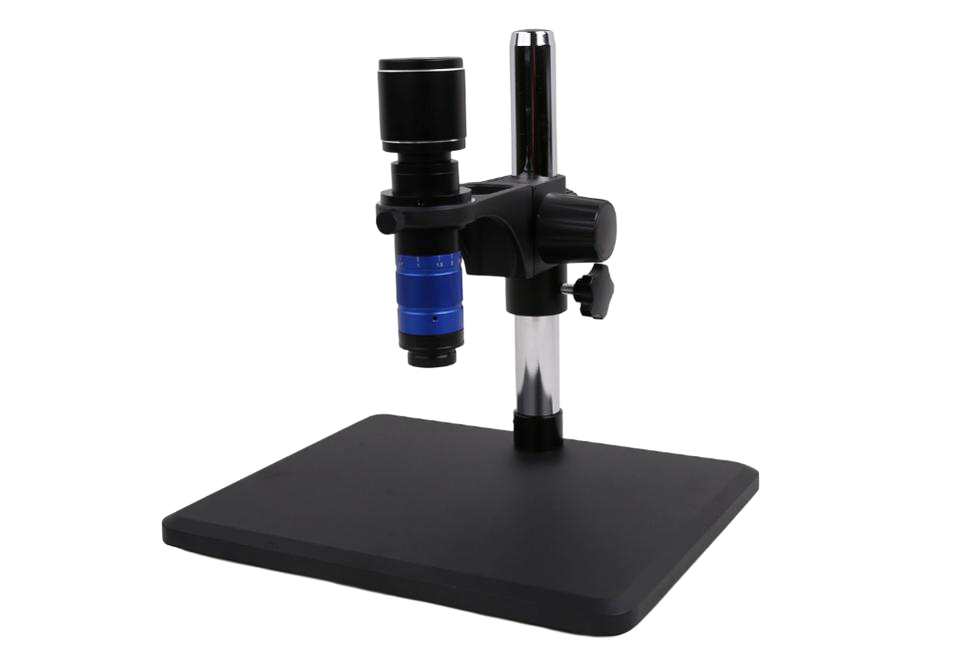

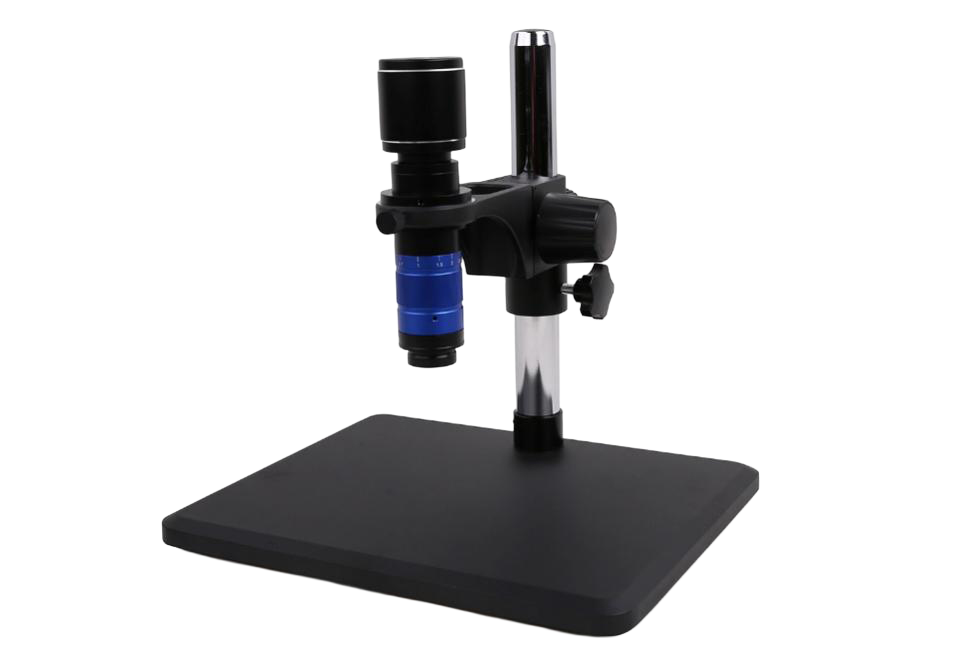

TPS-20A (Eingestellt)
Mittleres Mikroskopstativ, A5-Halterung + B11A-Sockel, 50 mm Öffnung, Hub 36 mm, geeignet für Routineprüfungen.
TPS-20B
Mittleres Mikroskopstativ, A5-Halterung + B11B-Sockel, 50 mm Öffnung, Hub 36 mm, geeignet für Routineprüfungen, Sockel querausgerichtet.

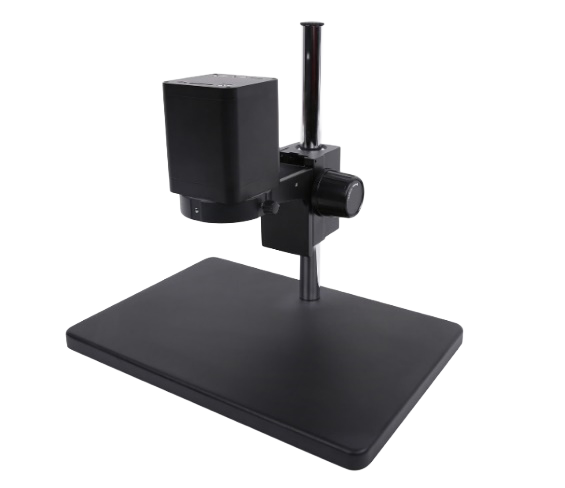

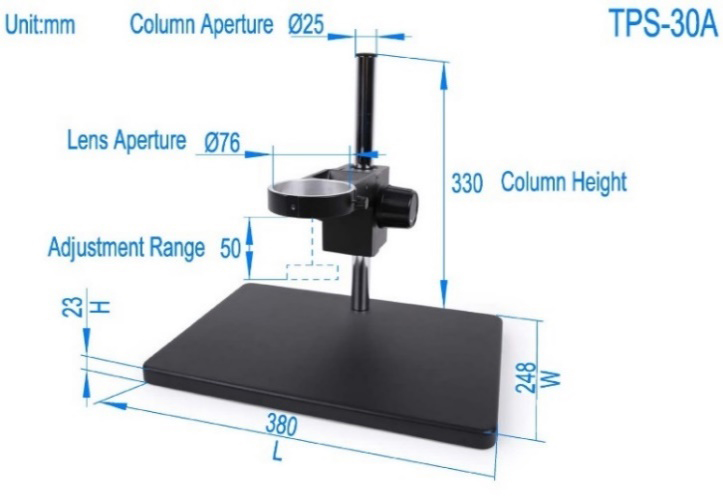

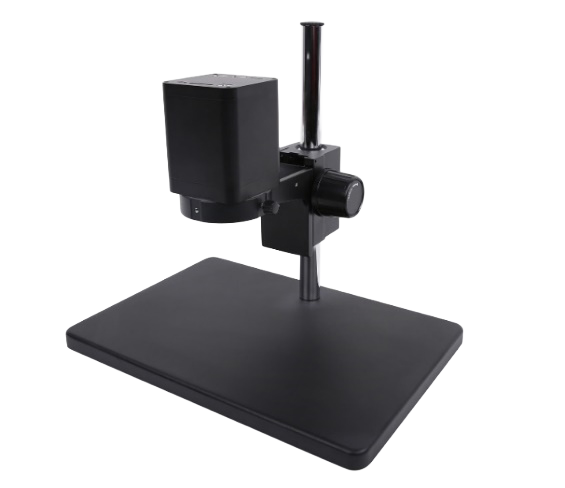

TPS-30A (Eingestellt)
Großfeld-Mikroskopstativ, A1-Halterung + B10-Sockel, 76 mm Öffnung, Hub 50 mm, geeignet für High-End-Bildgebung.

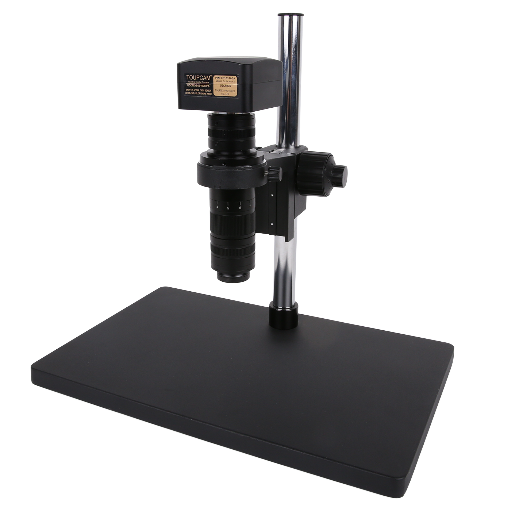

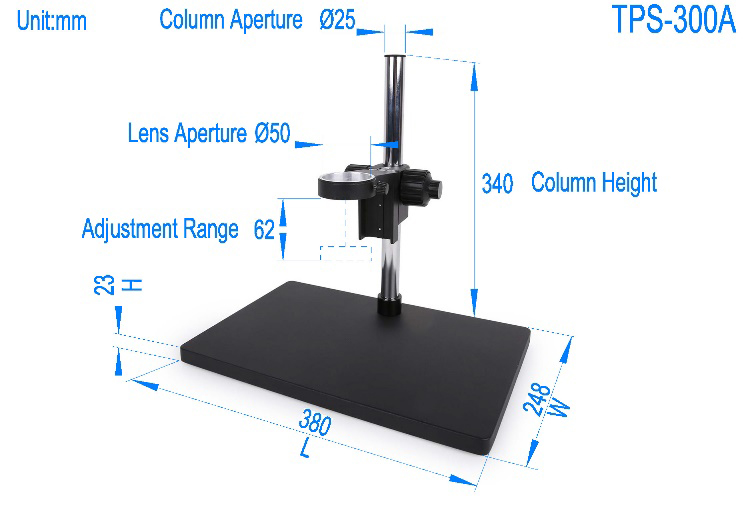

TPS-300A (Eingestellt)
Hochpräzisions-Grob-/Feinstativ, CFA5025-Halterung + B10-Sockel, 50 mm Öffnung, Hub 62 mm, geeignet für hochpräzise Messungen.

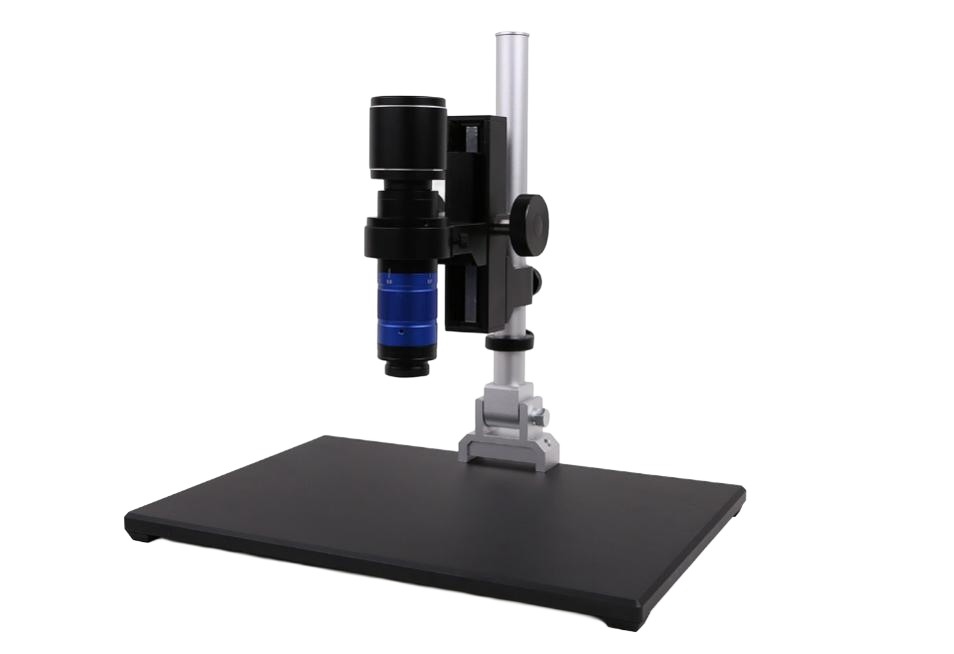

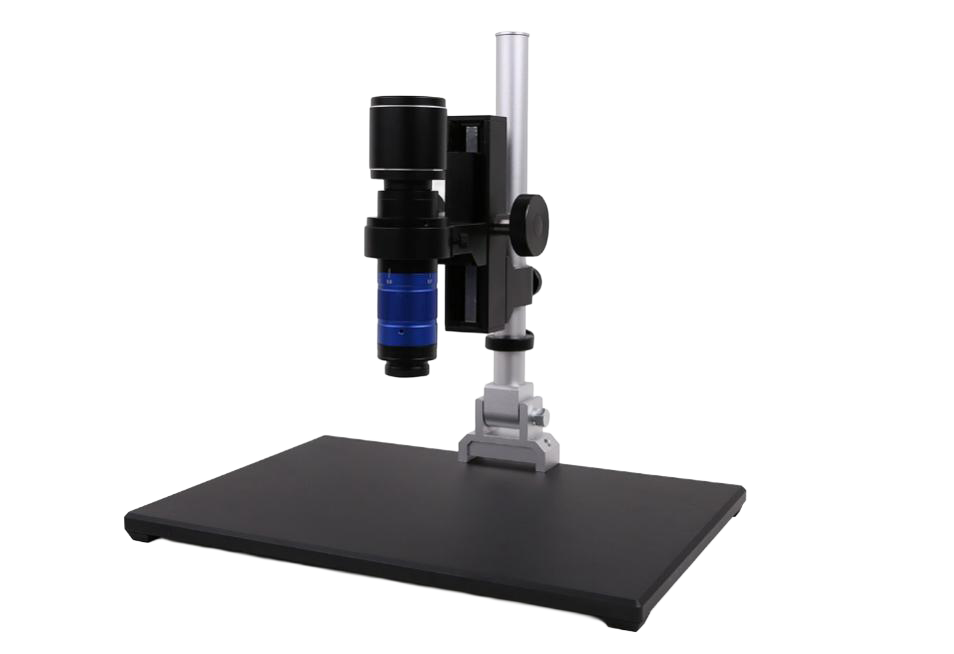

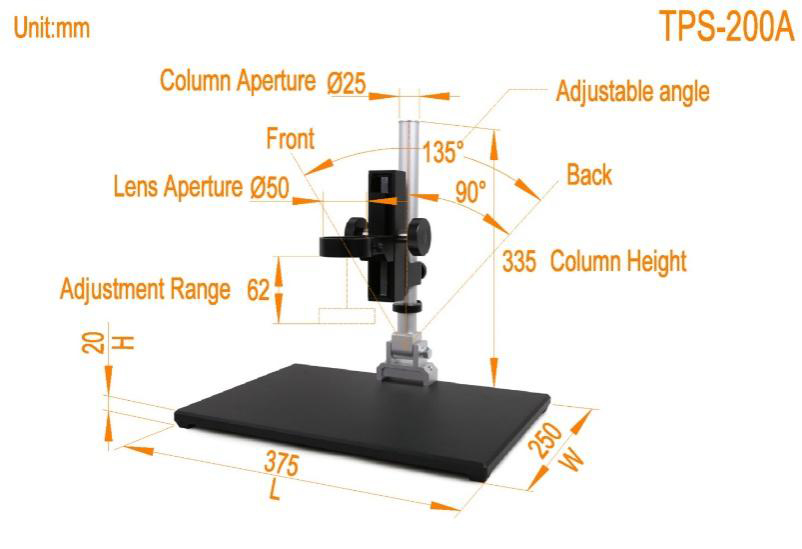

TPS-200A (Eingestellt)
Hochstabiles Mikroskopstativ mit großem Sockel, A20-Halterung + B20A-Sockel, 50 mm Öffnung, großer Arbeitsbereich.
TPS-200B
Hochstabiles Mikroskopstativ mit großem Sockel, A20-Halterung + B20B-Sockel, 50 mm Öffnung, Sockel querausgerichtet, großer Arbeitsbereich.

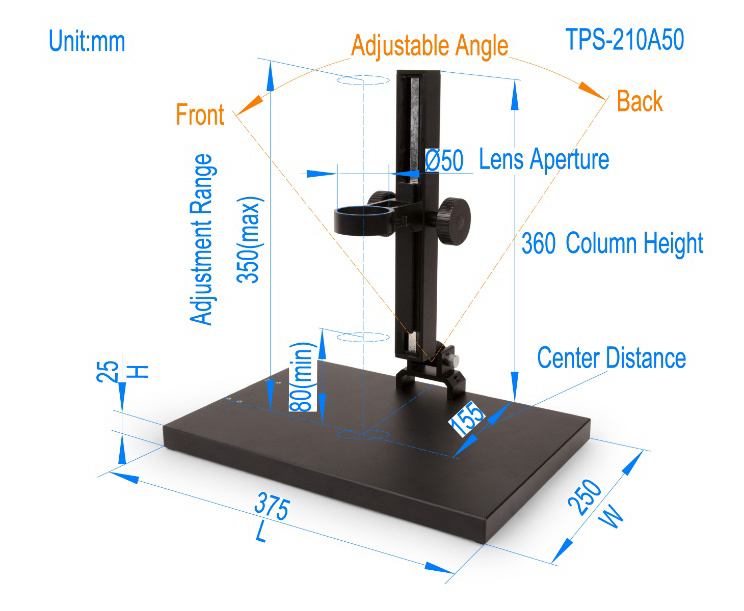

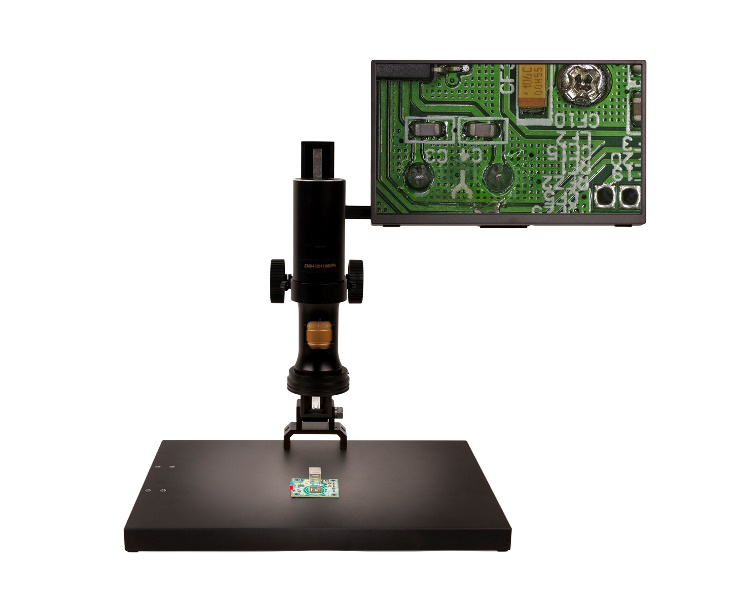

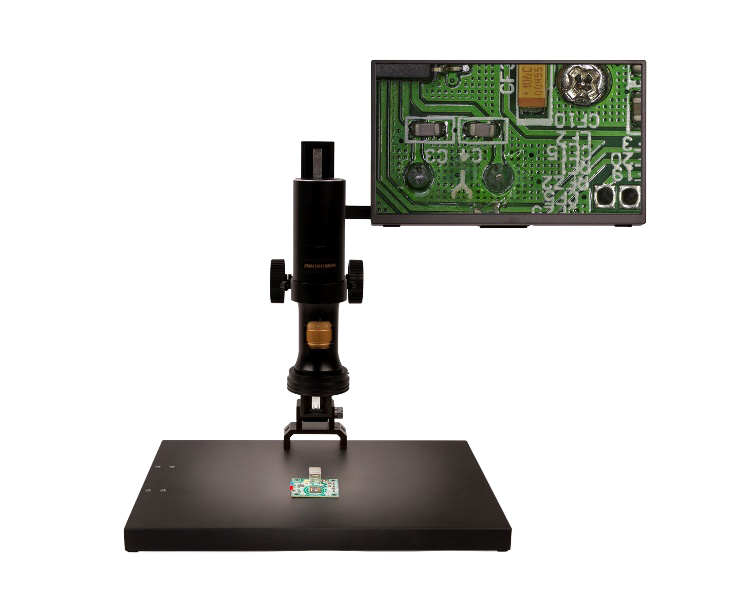

TPS-210A50
Grob-/Fein-Mikroskopstativ, A50-Halterung + B210-Sockel, 50 mm Öffnung, hochpräzise Feineinstellung, 25 mm Säule.
TPS-210A76
Grob-/Fein-Mikroskopstativ, A76-Halterung + B210-Sockel, 76 mm Öffnung, hochpräzise Feineinstellung, 25 mm Säule.

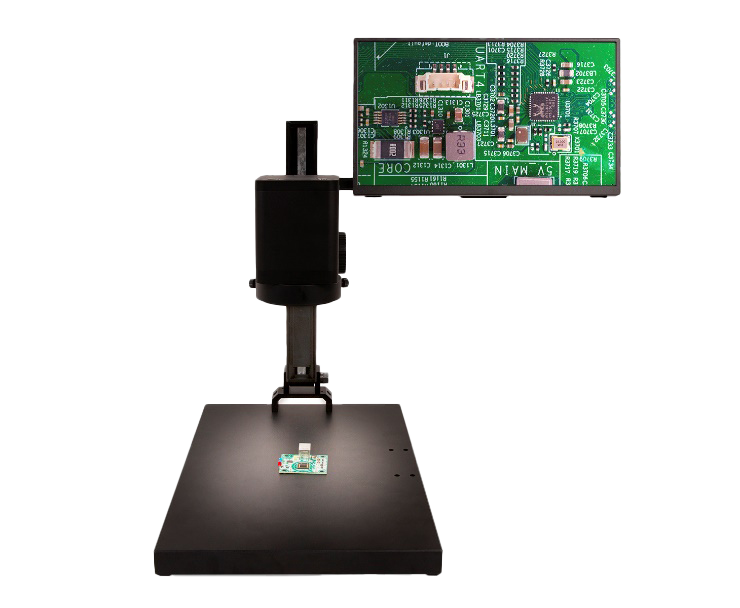

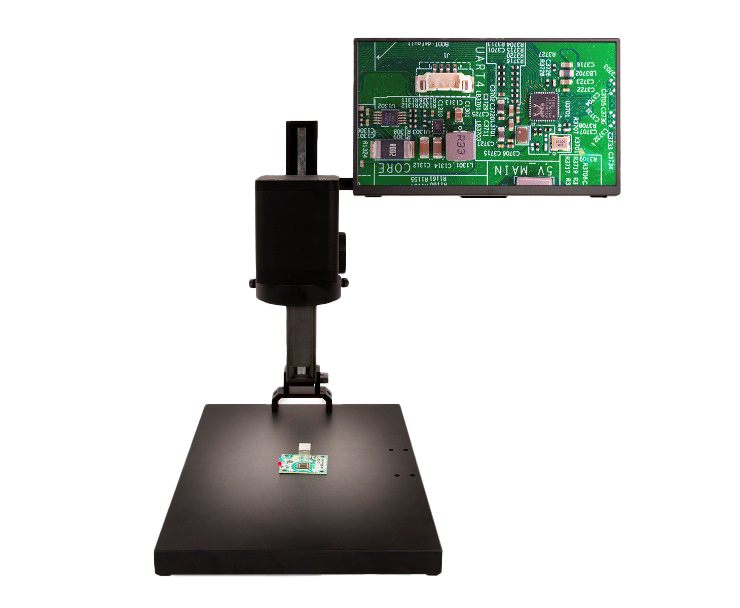

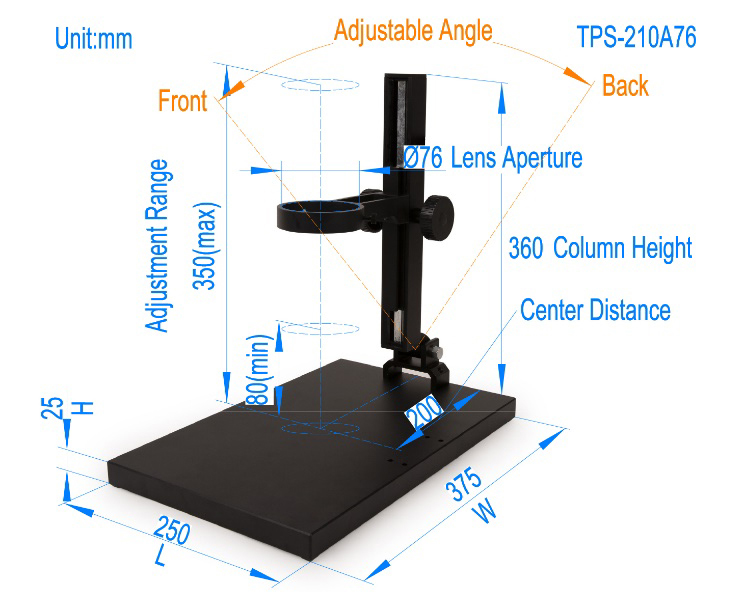

TPS-210A76-G
Grob-/Fein-Mikroskopstativ (mit Querträger), A76-Halterung + B210-Sockel, 76 mm Öffnung, hochpräzise Feineinstellung, 25 mm Säule.
Produktübersicht
Professionelle Eigenschaften der Labor-/Industriemikroskopstativ-Serie
ToupTeks universelle Mikroskopstativ-Serie ist speziell für Laborforschung, Industrieinspektion und Bildungsmikroskop-Bildgebungsszenarien konzipiert. Diese Produktlinie umfasst die TPS-600-Serie, M-SD-HM-Serie und andere Modelle, die Multi-Winkel-Verstellung, Multi-Höhen-Positionierung und Grob-/Feinverstellung unterstützen, um vielfältige Anforderungen von Standard-Mikroskopen bis zu tragbaren Detektionsgeräten zu erfüllen. Mit hochfester anodisierter Aluminiumlegierungskonstruktion und CNC-Präzisionsbearbeitung ausgestattet, gewährleistet sie Stativstabilität, Haltbarkeit und sanften Betrieb.
Kernfunktionen
Umfassende Modellabdeckung
TPS-600-Serie und M-SD-HM-Serie, erfüllen vielfältige Anforderungen
Hochpräzises Strukturdesign
CNC-Präzisionsbearbeitung, Grob-/Feinfokussierungssystem
Hochfeste Aluminiumlegierung
Anodisierungsbehandlung, stabil, langlebig und korrosionsbeständig
Multi-Schnittstellen-Kompatibilität
Unterstützt 33 mm, 41 mm, 50 mm, 76 mm Mainstream-Schnittstellen
Leistungsparameter-Höhepunkte
Schnittstellenspezifikationen
33–76 mm
Multi-Spezifikations-KompatibilitätVerstellmethode
Grob/Fein
PräzisionsfokussierungSockelabmessungen
380×250
mm (TPS-600)Installationsmethode
Vielfältig
Spiral/Zahnstange/AufsteckDetaillierte Produkteinführung
Umfassendes Modellabdeckungssystem
ToupTeks Mikroskopstativ-Serie bietet vollständige Produktlinienabdeckung. Die TPS-600-Serie ist speziell für High-End-Industrieinspektion und wissenschaftliche Forschungsanwendungen konzipiert und unterstützt 50-mm- und 76-mm-Aperturgeräte mit großen, stabilen Sockeln (380×250 mm) und integrierten Präzisions-Grob-/Feinverstellsystemen, die Stabilität während hochauflösender Bildgebung gewährleisten. Die TPS-10A- bis TPS-300A-Serie bietet mehrere strukturelle Optionen von kompakten bis zu großen Sockeldesigns und erfüllt verschiedene Höhen- und Raum-Installationsanforderungen. Die M-SD-HM1- bis HM5-Serie verwendet tragbares leichtgewichtiges Design mit Unterstützung für Spiralstange, Zahnstange und Ritzel, Aufsteck- und andere Installationsmethoden und ist besonders für tragbare Mikroskope, Bildungsdemonstrationen oder Feldinspektion-Anwendungen geeignet.
Präzisions-Fertigungsprozess und Strukturdesign
Die Verwendung von CNC-Präzisionsbearbeitungstechnologie gewährleistet optimale Dimensionsgenauigkeit und Passungstoleranzen für alle beweglichen Komponenten. Alle gleitenden und rotierenden Teile sind sorgfältig konstruiert und bearbeitet, um sanfte, vibrationsfreie Verstellerfahrung zu erreichen und hohe Stabilität auch nach längerem Gebrauch aufrechtzuerhalten. Das Grob-/Feinfokussierungssystem verwendet duales Verstellungsdesign, bei dem Grobverstellung großen Verfahrweg für schnelle Positionierung bietet, während Feinverstellung mikrometergenau präzise Fokussierung erreicht, besonders geeignet für Feinjustierungen bei hochvergrößernder Mikroskop-Bildgebung. Anti-Vibrations-Sockeldesign kombiniert mit hochdichtem Gegengewicht absorbiert externe Vibrationen effektiv und gewährleistet klare und stabile Bildgebung.
Hochfeste Aluminiumlegierungs-Materialtechnologie
Die gesamte Konstruktion verwendet hochfestes Aluminiumlegierungsmaterial mit Anodisierungs-Oberflächenbehandlung und bietet nicht nur hervorragende mechanische Festigkeit und Steifigkeit, sondern auch ausgezeichnete Korrosionsbeständigkeit und Verschleißfestigkeit. Die Anodisierungsschichtdicke ist gleichmäßig mit hoher Oberflächenhärte und widersteht Kratzern und chemischer Korrosion durch täglichen Gebrauch effektiv. Die Metallrahmenstruktur ist durch Finite-Elemente-Analyse optimiert, um Gewicht zu minimieren und gleichzeitig Festigkeit zu gewährleisten. Der rutschfeste Sockel verwendet spezielles Gummimaterial, um den Reibungskoeffizienten mit der Tischoberfläche zu erhöhen, kombiniert mit sorgfältig konzipierter Schwerpunktverteilung, und bietet eine stabile Stützgrundlage.
Flexible Multi-Szenario-Anpassungsfähigkeit
Das Stativ-Seriendesign berücksichtigt die Anforderungen verschiedener Anwendungsszenarien umfassend. In der biologischen Forschung gewährleisten stabile Unterstützung und präzise Fokussierungsfähigkeiten die Qualität der lebenden Zellbeobachtung und Fluoreszenz-Bildgebung. In der Materialwissenschaft erfüllt die hochsteife Struktur strenge Anforderungen für metallographische Analyse und Oberflächenmorphologie-Detektion. In der industriellen Elektronik- und Halbleiterinspektion gewährleisten Anti-Vibrations-Design und Präzisionsverstellmechanismen die Genauigkeit hochauflösender Defektdetektion. In Bildungsumgebungen bieten tragbare Modelle flexible Demonstrations- und Experimentallösungen, die einfach zu bedienen und sicher zuverlässig sind.
Menschenzentrierte Bedienungsdesign-Philosophie
Jedes Detail ist sorgfältig entworfen, um die Benutzererfahrung zu verbessern. Die Fokussierungsknöpfe haben ergonomisches Design mit komfortablem Gefühl und reduzieren Ermüdung bei längerer Bedienung. Skalierungsmarkierungen sind klar und leicht zu lesen und erleichtern Wiederholungspositionierung und -aufzeichnung. Schnellverriegelungsmechanismen ermöglichen es Benutzern, ideale Positionen schnell zu sichern, sobald sie gefunden sind, und vermeiden versehentliche Bewegung. Kabelmanagement-Design hält ordentliche Organisation aufrecht und verhindert Verwicklung, die den Betrieb stört. Modulare Designphilosophie ermöglicht flexible Kombination verschiedener Komponenten zur Erfüllung spezieller Anwendungsanforderungen. Alle Befestigungselemente verwenden Standardspezifikationen für bequeme Wartung und Ersatz und verlängern die Produktlebensdauer.
Anwendungen

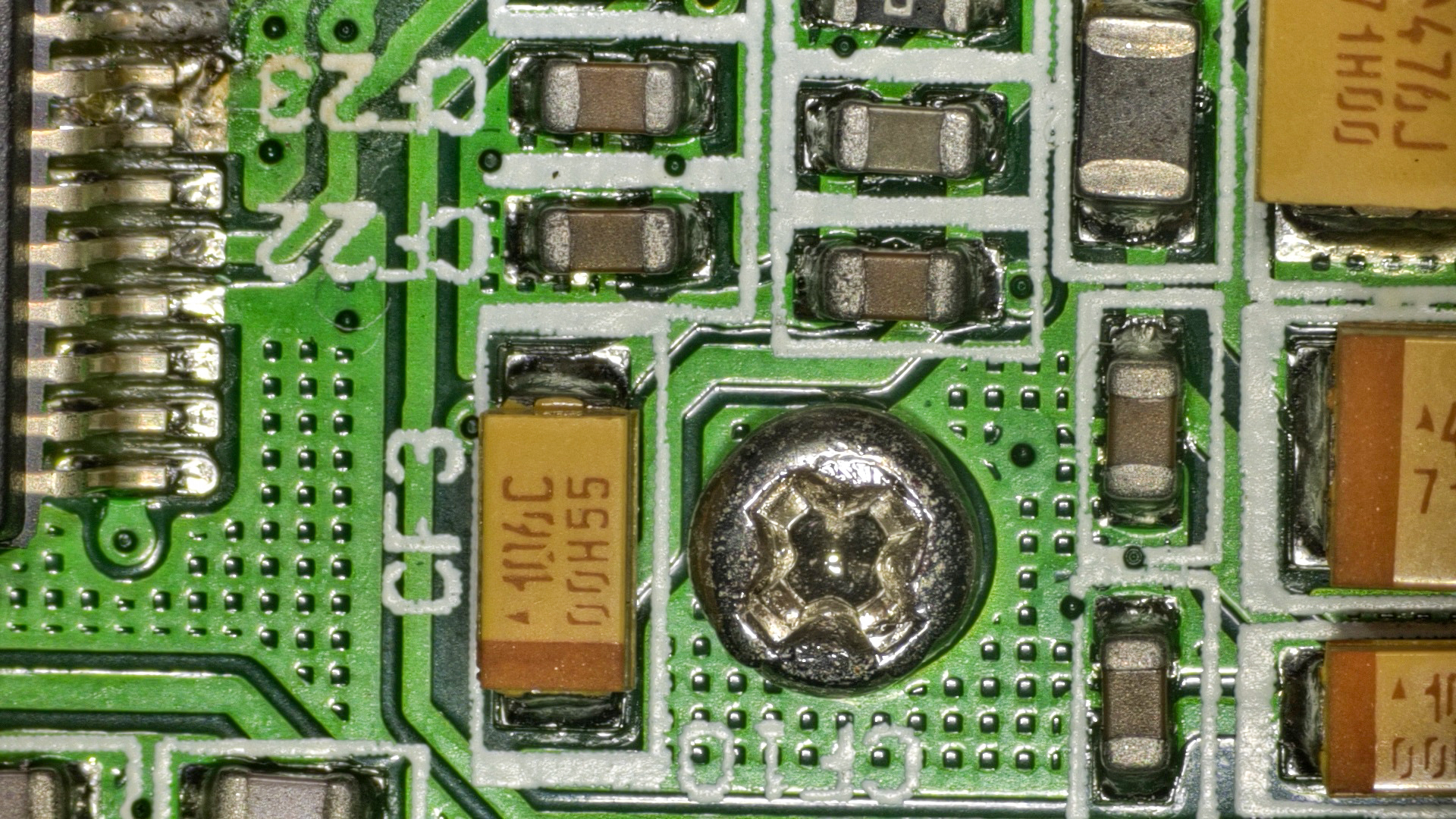

Demonstration der Mikroskopstativ-Serie Anwendungen in verschiedenen Bildgebungsszenarien
Mikroskopstativ-Serie Kernvorteile
Reichhaltige Modellauswahl
TPS/M-SD komplette Serie
CNC-Präzisionsbearbeitung
Hohe Präzision, stabil und zuverlässig
Aluminiumlegierung
Anodisierte Haltbarkeit
Grob-/Feinsystem
Präzisionsfokussteuerung
Multi-Schnittstellen-Kompatibilität
33–76 mm Spezifikationen
Anti-Vibrations-Design
Stabile Sockelstruktur
Tragbare Modelle
Leichtgewichtiges Design
Modulares Design
Flexible Kombinationskonfiguration
