Monokulares stufenloses Zoomobjektiv Monokular-Objektive mit kontinuierlichem Zoom

Produktübersicht

Modulares Monokular-Zoomsystem mit vielfältigen Vergrößerungskombinationen und Zubehör – für Machine Vision, industrielle Inspektion und Forschung.

Hauptmerkmale

Modulares Design mit zwei parallelen Strahlengängen
Stufenloser Zoom, parfokales Zoomen
Hilfsobjektive und TV-Optiken konfigurierbar

Unterstützt LED-Beleuchtungssysteme
Diverse Stativadapter erhältlich

Angebot anfordern

Konfigurationslösungs-Rechner

Generieren Sie schnell die optimale Konfigurationslösung basierend auf Ihren Anforderungen

Geben Sie Ihre Anforderungen ein

Sensorgröße

Sichtfeldanforderung (mm)

Arbeitsabstandsanforderung (mm)

Anwendungstyp

Empfohlene Konfigurationslösung

Bitte geben Sie Ihre Anforderungsparameter ein, das System empfiehlt Ihnen die optimale Konfiguration

TZM-Serie stufenloser Zoomobjektive

Modulares Monokular-Zoomsystem mit vielfältigen Vergrößerungskombinationen und Zubehör – für Machine Vision, industrielle Inspektion und Forschung.

Monokular-Objektive mit kontinuierlichem Zoom Serie

Modell	Serie	Vergrößerung	NA	Kameragröße	Arbeitsabstand	Auflösung	Eigenschaften

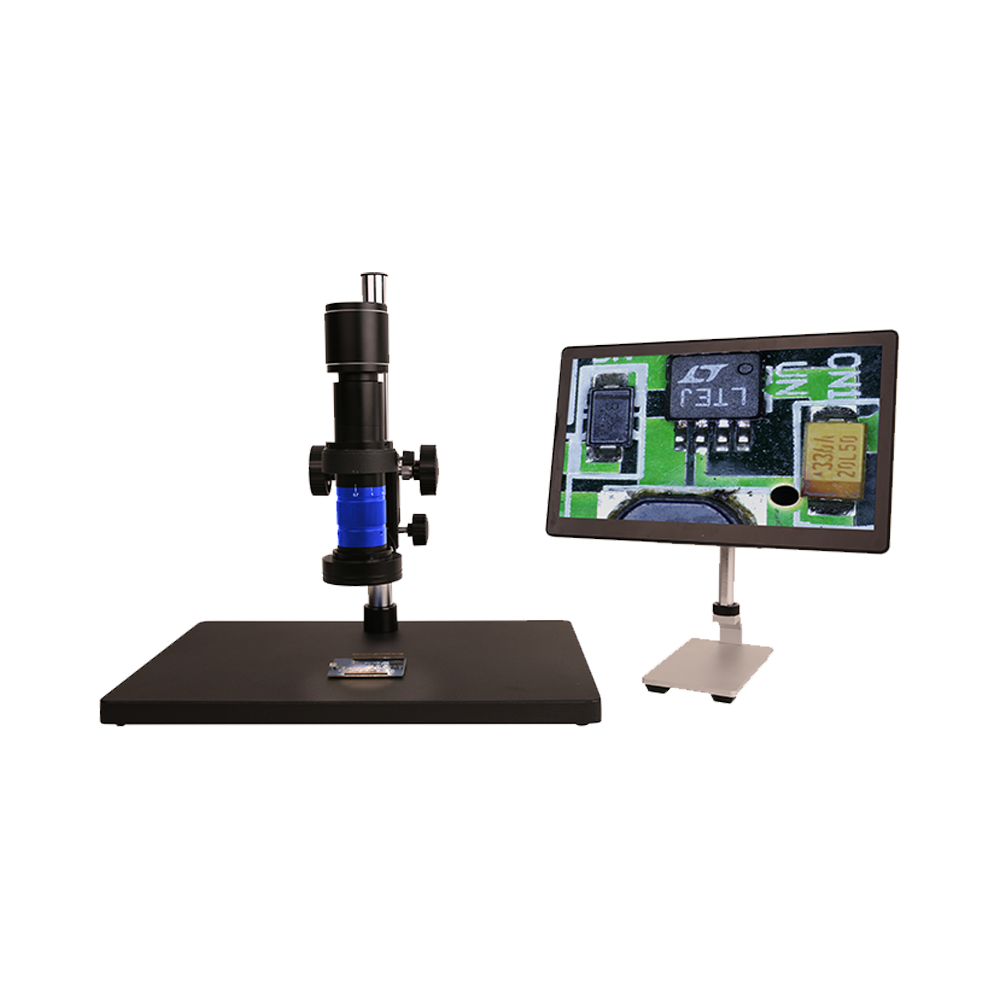

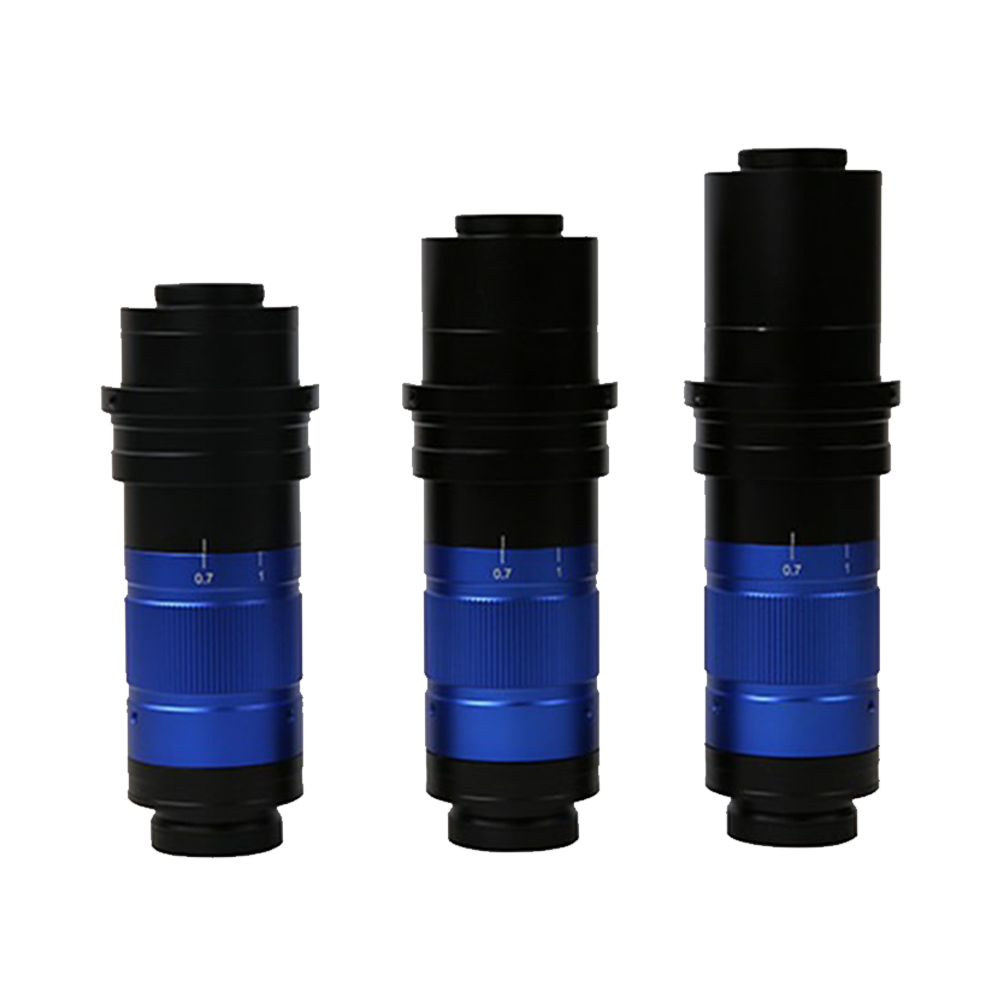

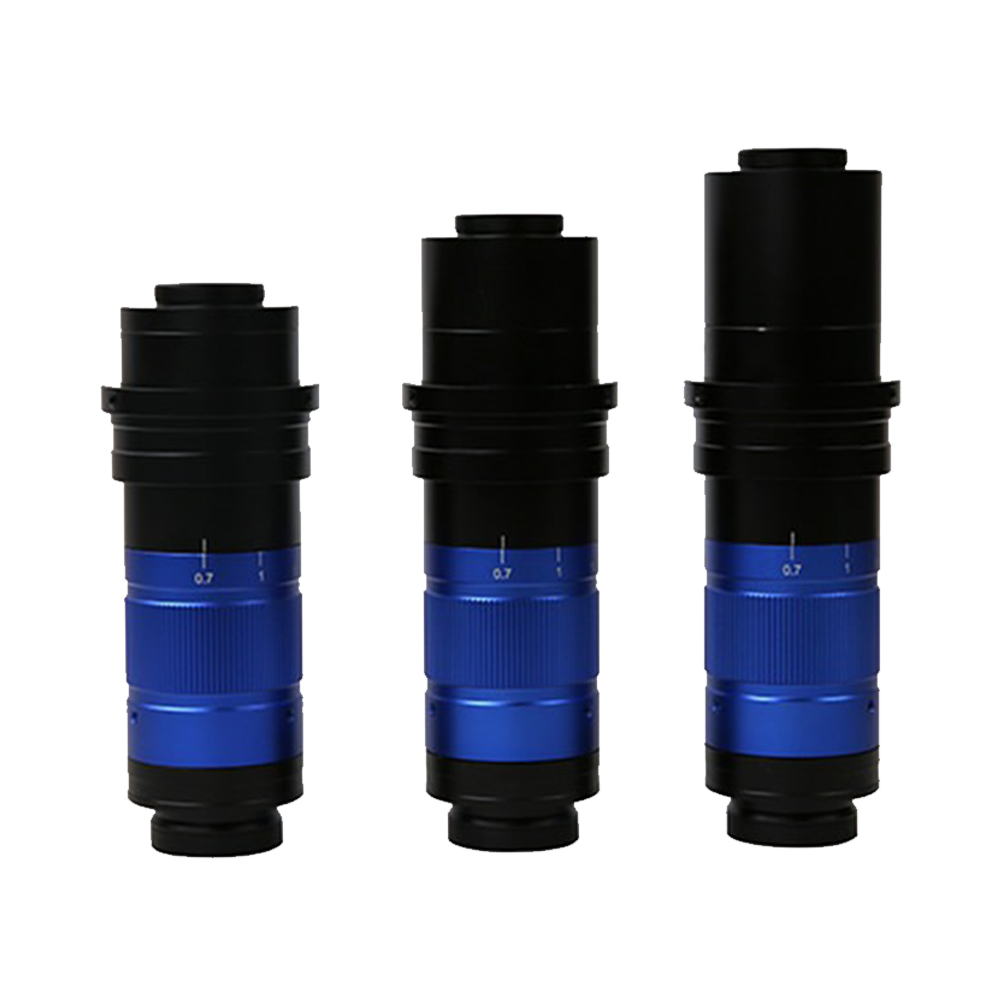

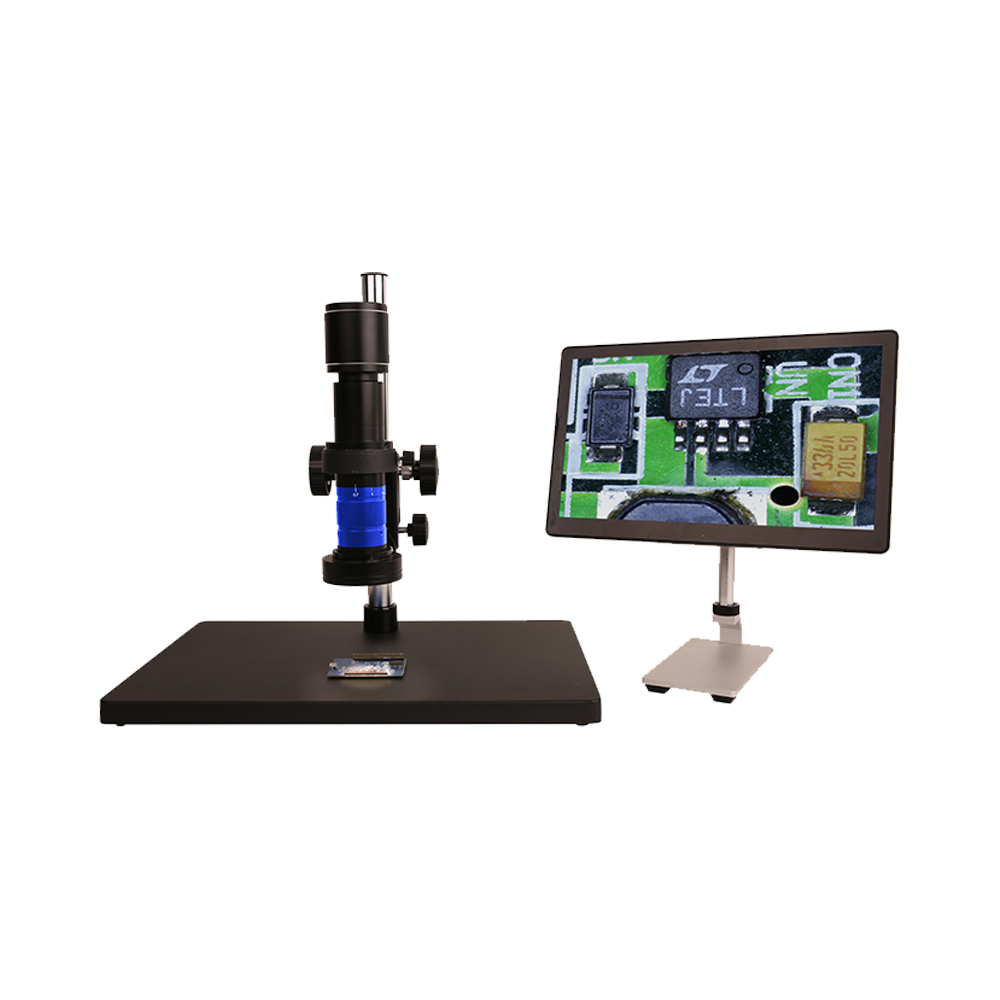

TZM0756	MZO-0756	0.7X-5.6X	0.018-0.092	2/3"	37,5–160 mm (je nach Hilfsobjektiv)	18.6μm-3.65μm	Details

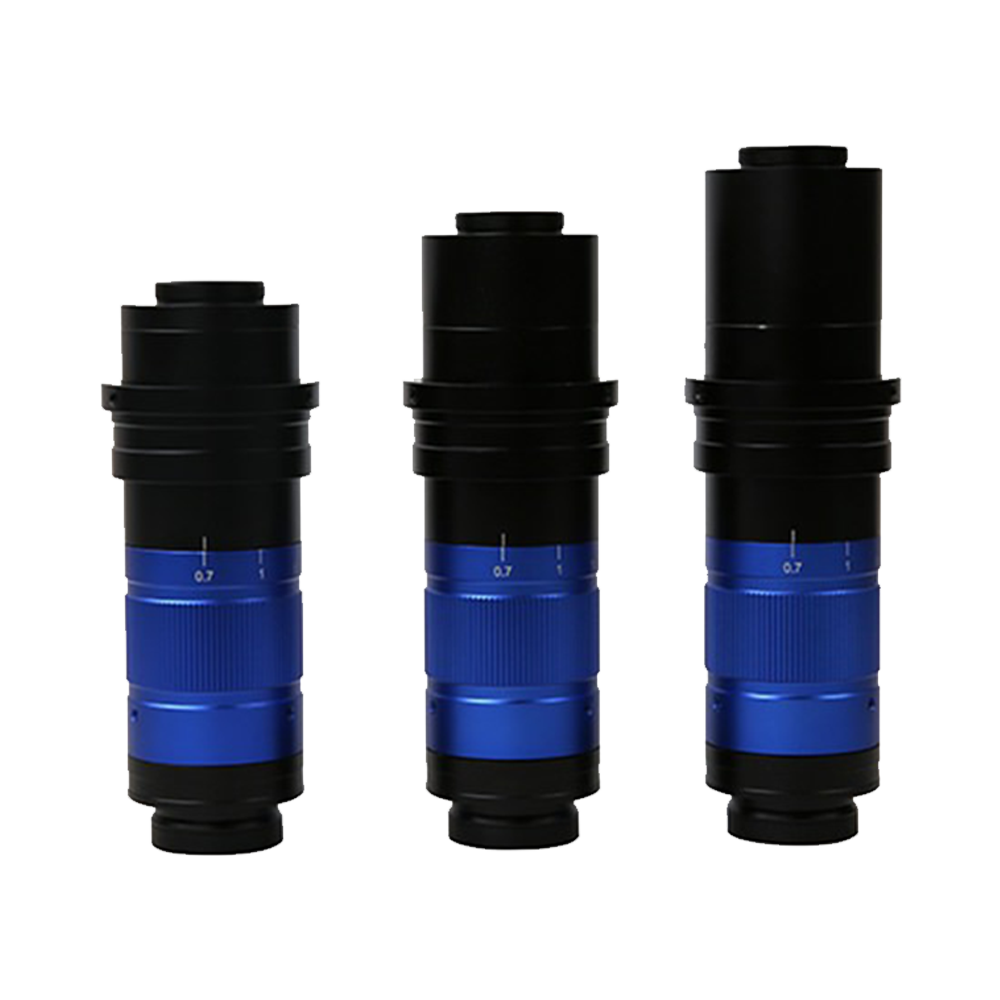

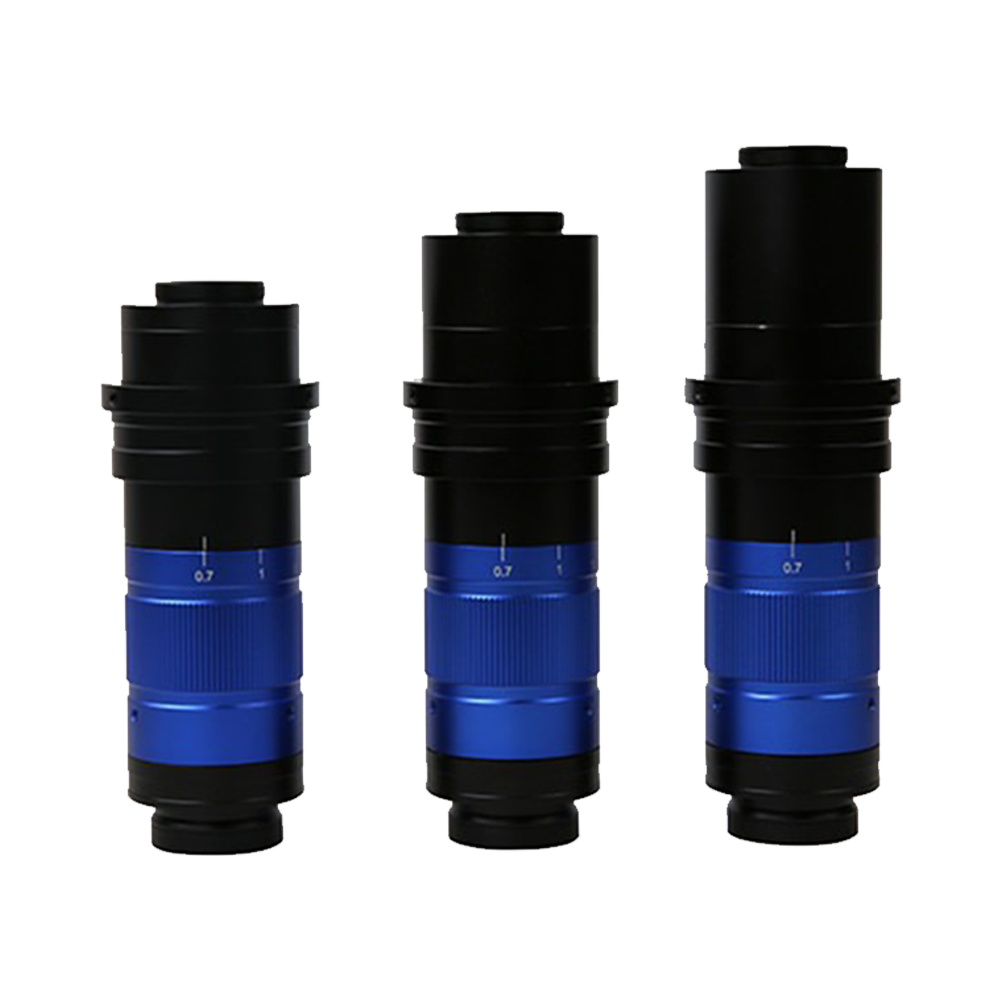

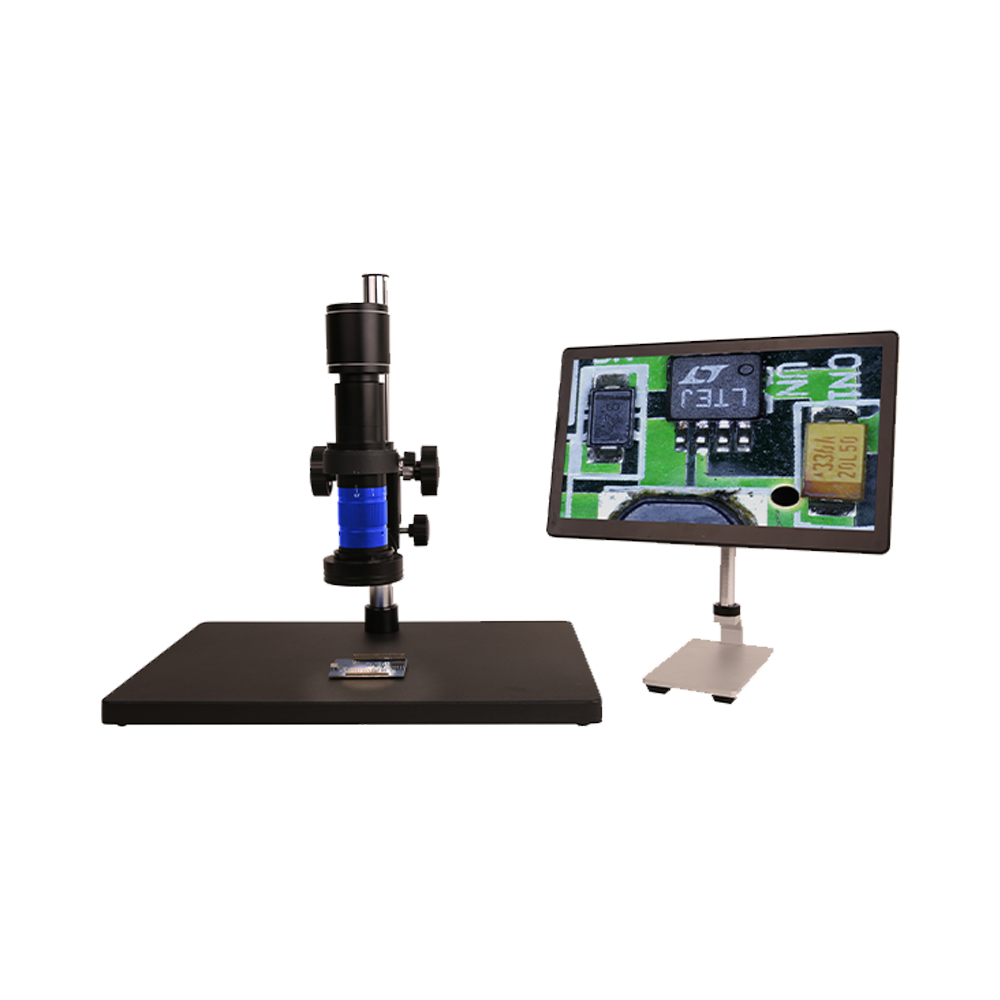

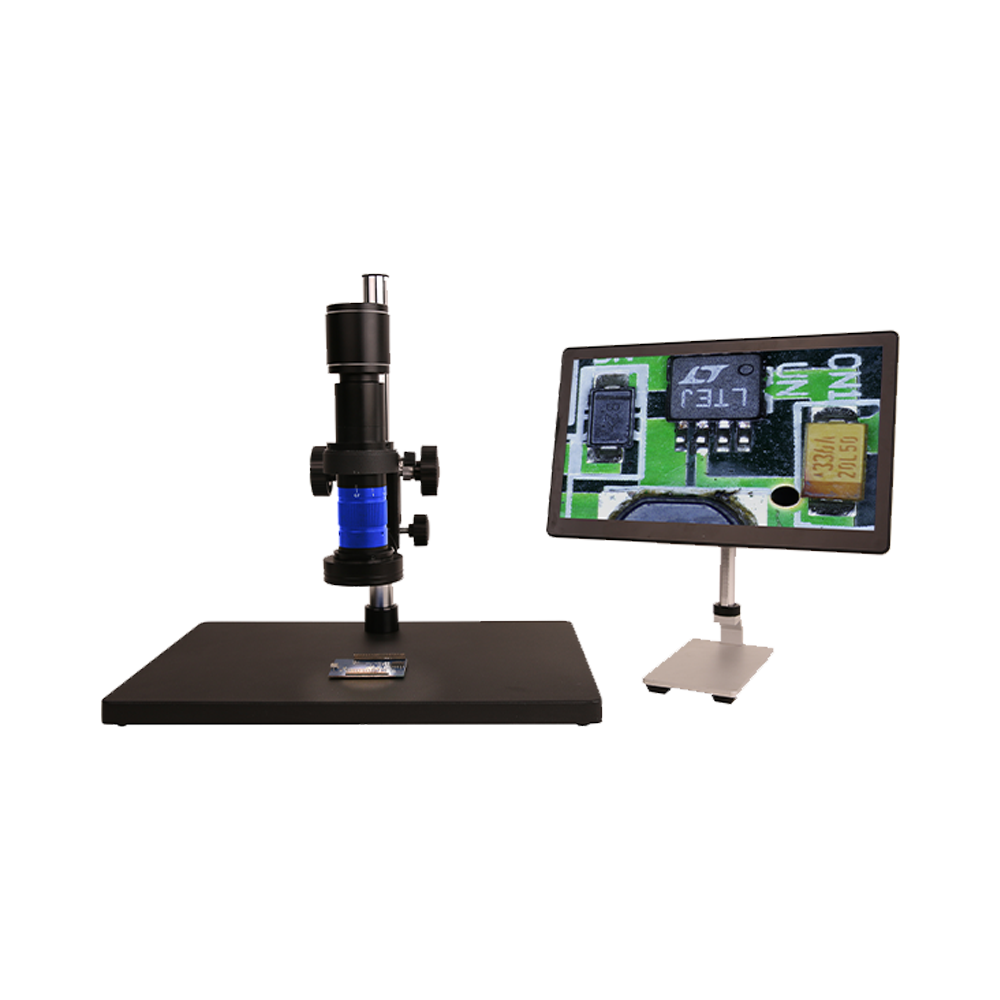

TZM0745A	MZO-0745A	0.7X-4.5X	0.018-0.078	2/3"	5-160mm	6μm-4.3μm	Details

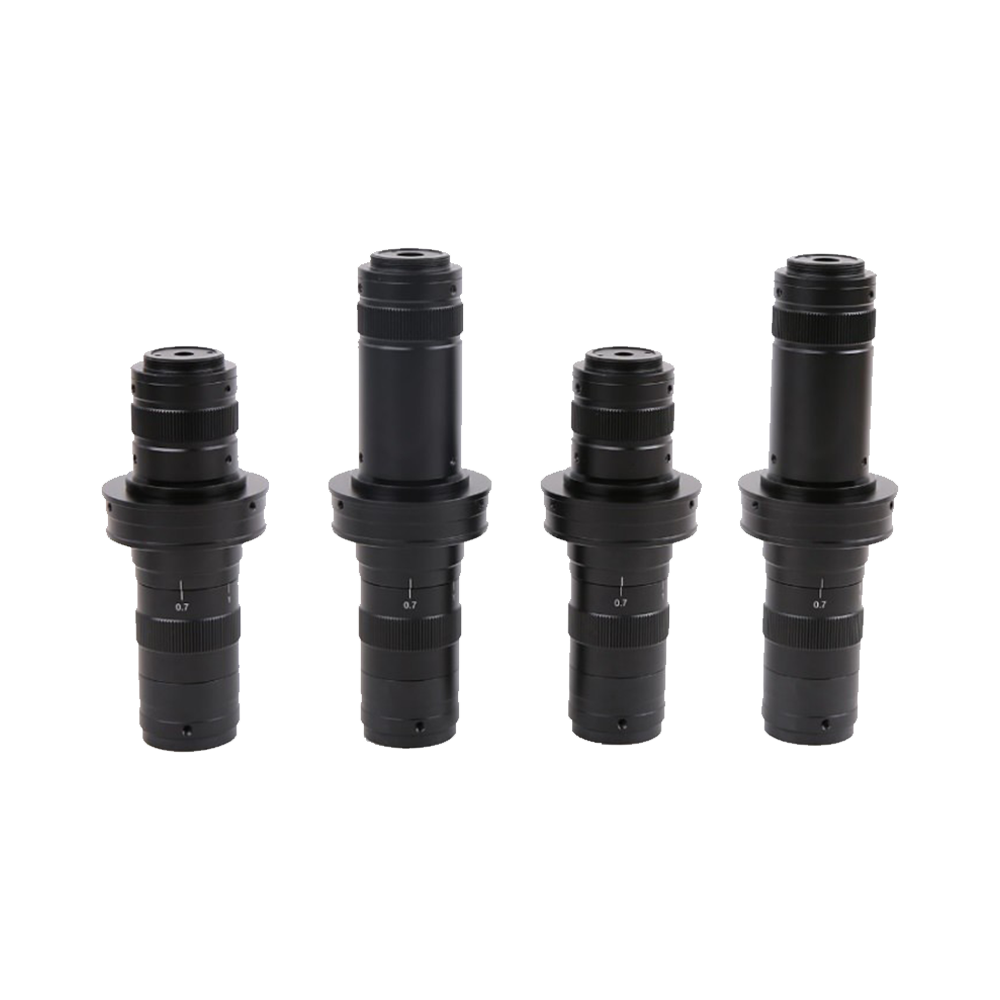

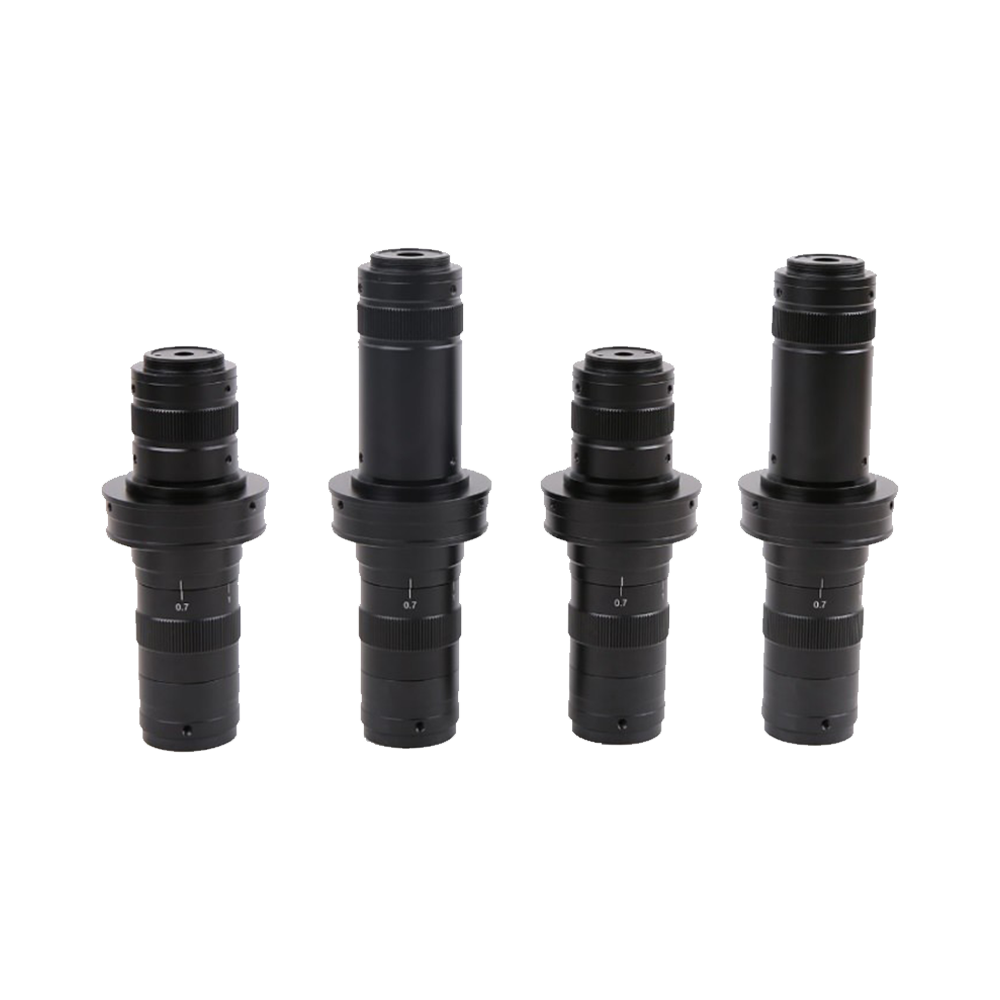

TZM0745B	MZO-0745B	0.7X-4.5X	0.012-0.07	1/1.8"	95-127mm	17μm-3.9μm	Details

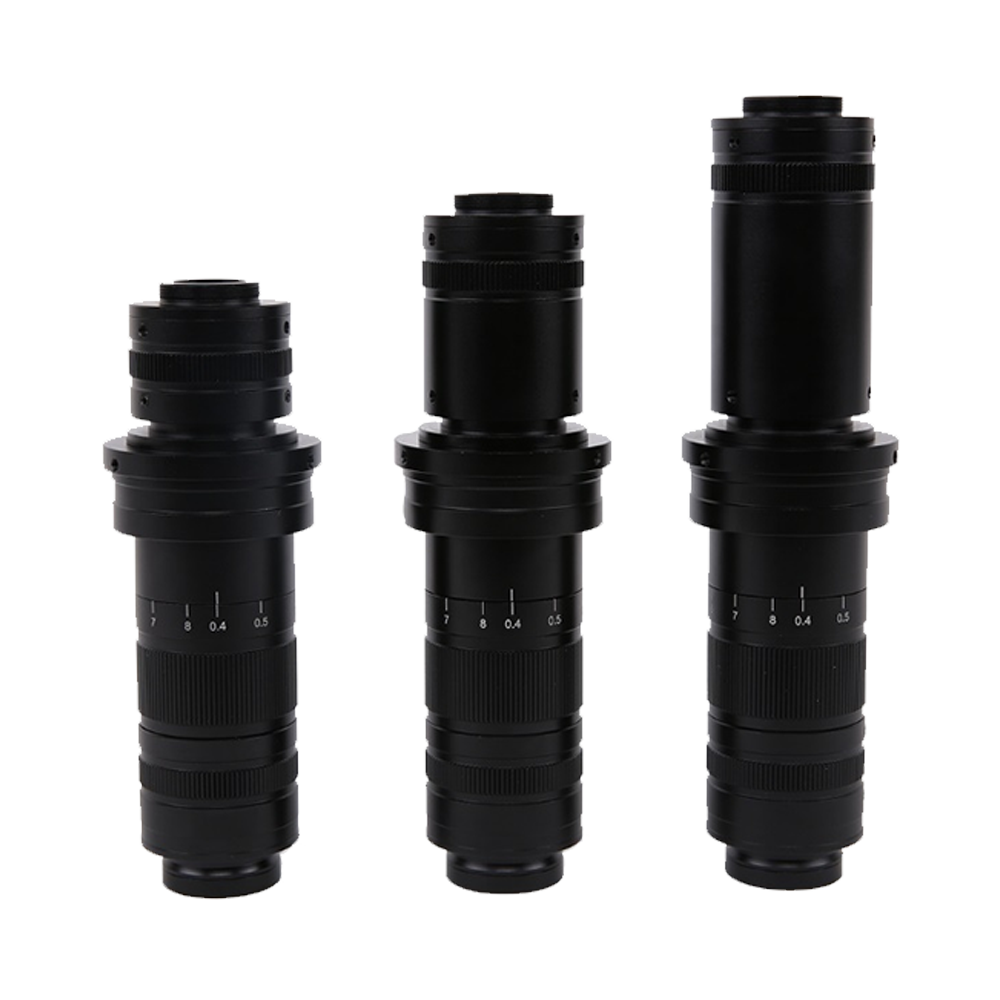

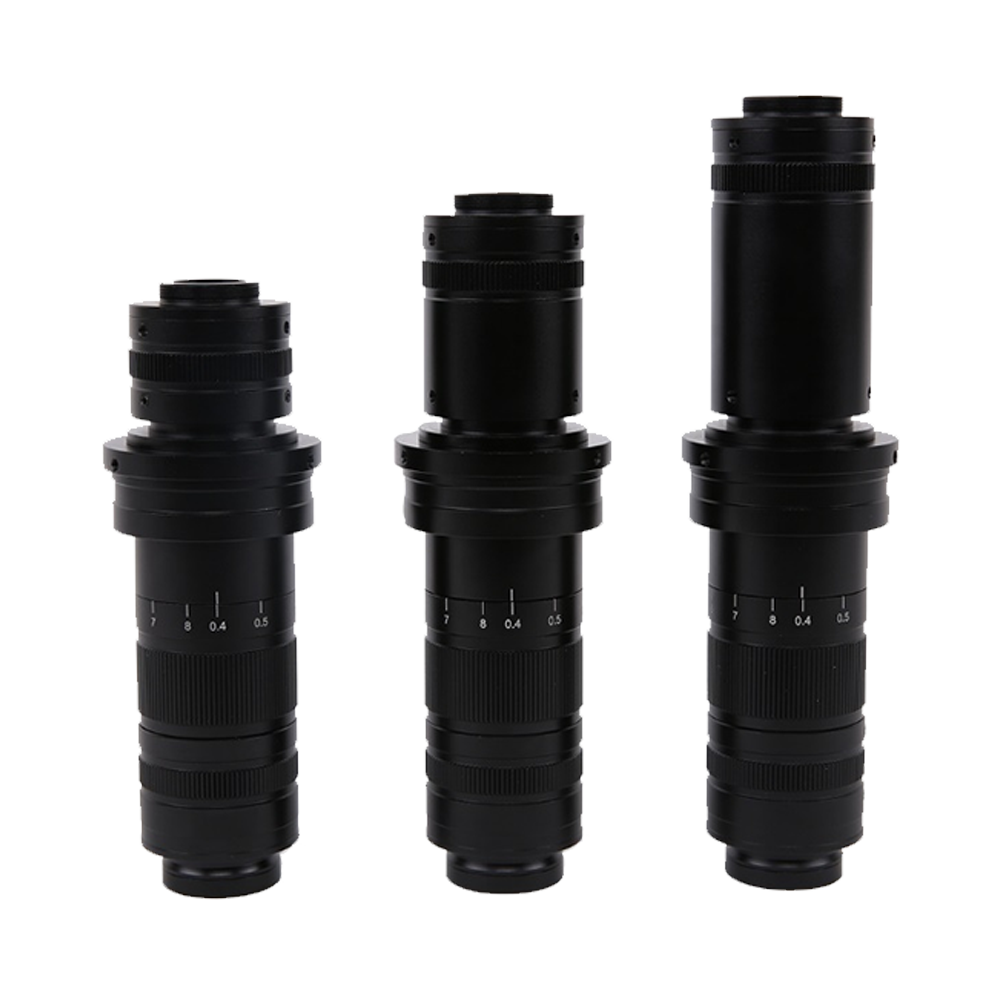

TZM0480	MZO-0480	0.4X-8.0X	0.01-0.12	2/3"	86-174mm	20μm-2.5μm	Details

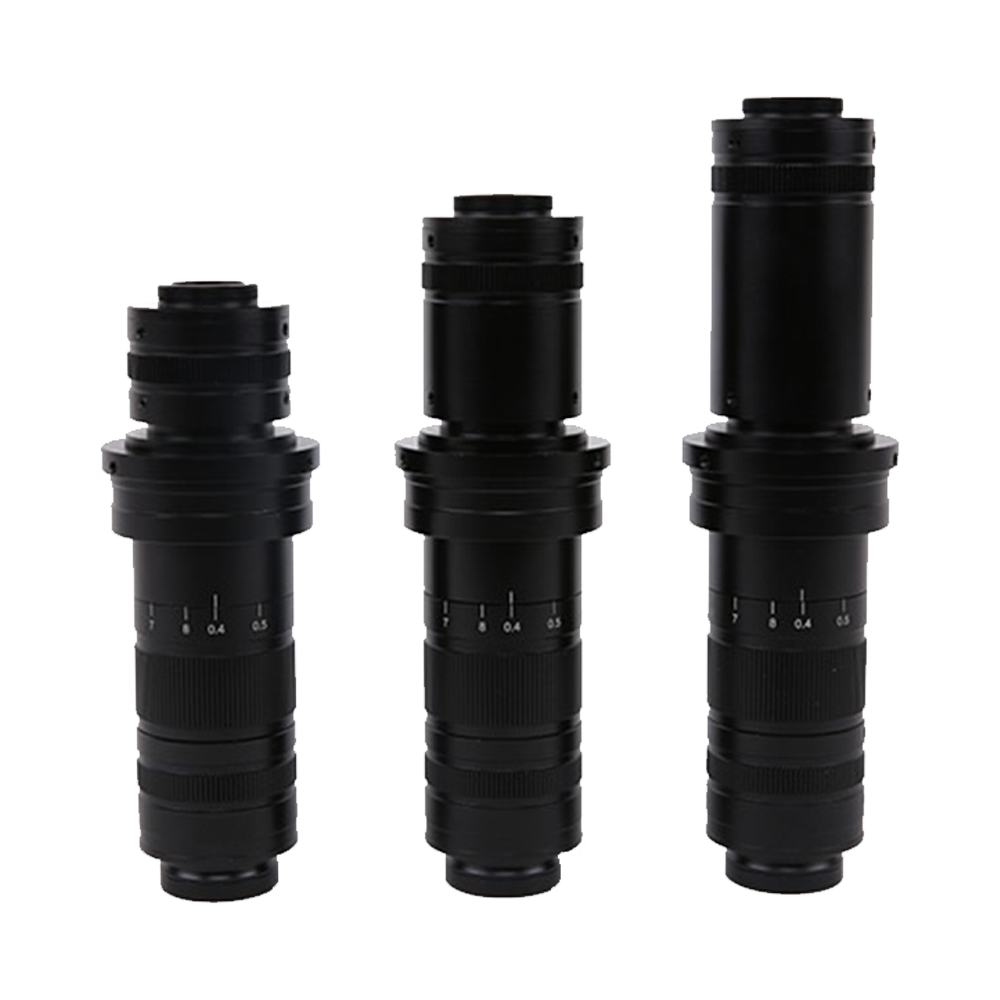

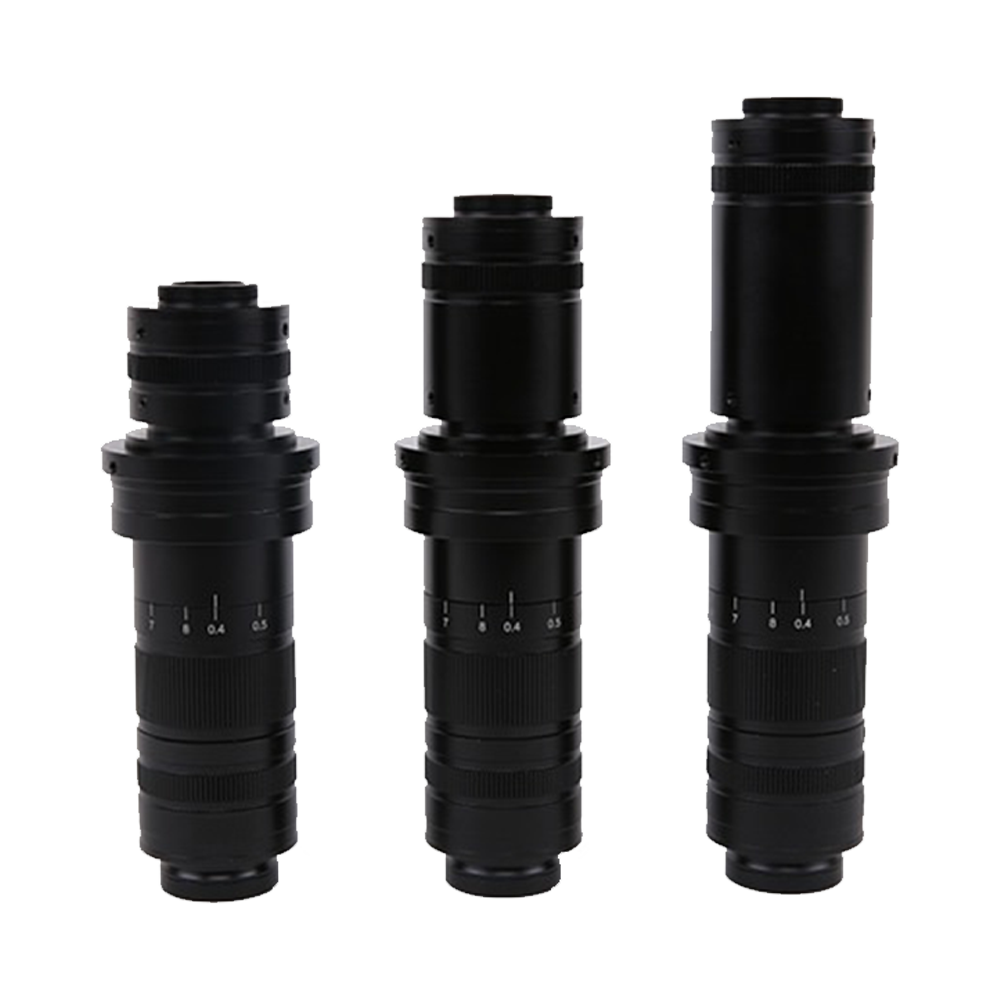

TZM0460	MZO-0460	0.4X-6.0X	0.01-0.09	2/3"	86-174mm	22μm-3.2μm	Details

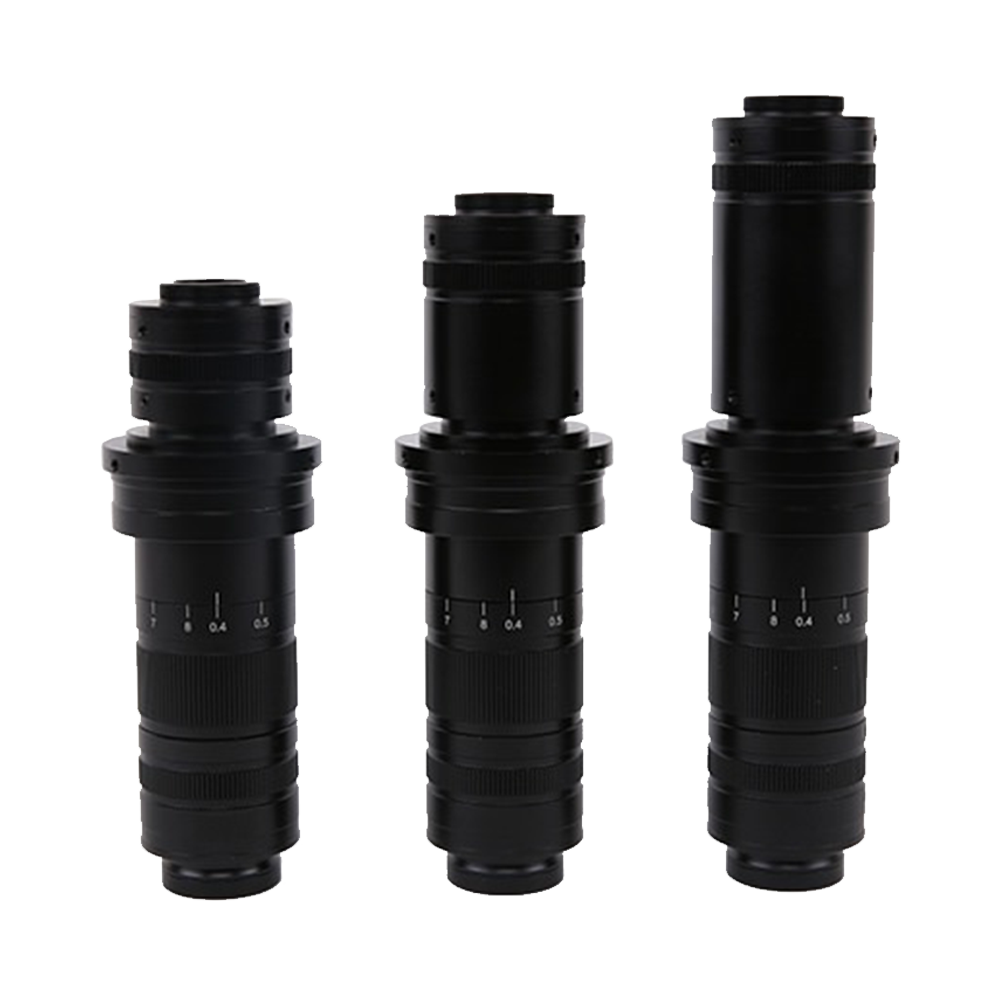

TZM0440	MZO-0440	0.4X-4.0X	0.01-0.07	2/3"	86-174mm	25μm-4.3μm	Details

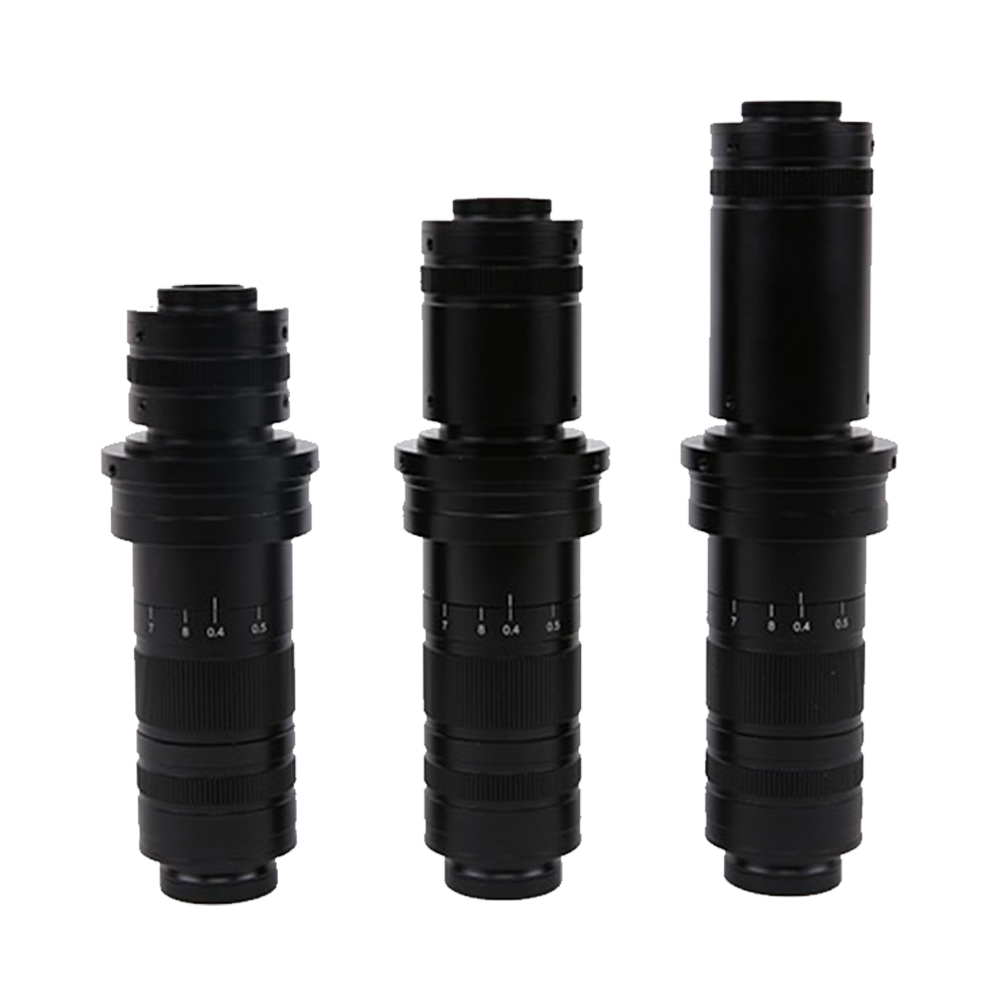

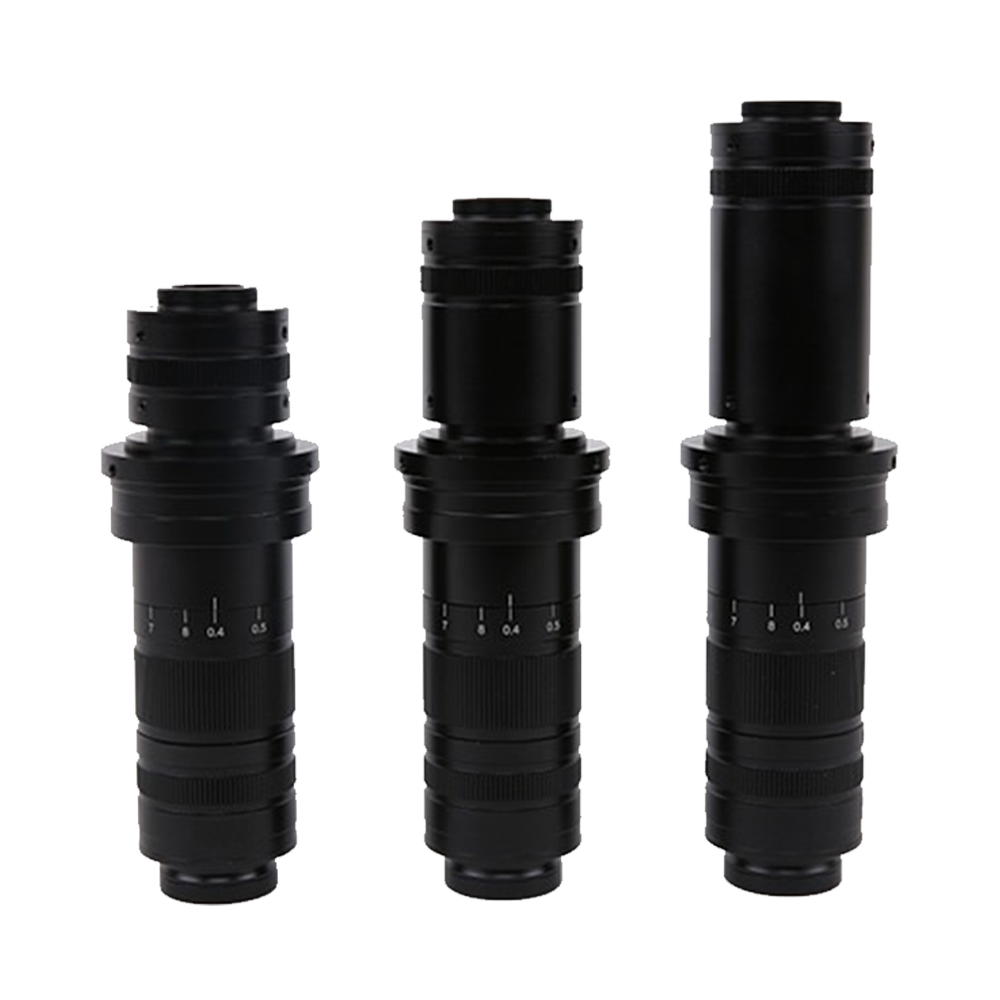

TZM0660	MZO-0660	0.6X-6.0X	0.015-0.09	2/3"	86-174mm	20μm-3.0μm	Details

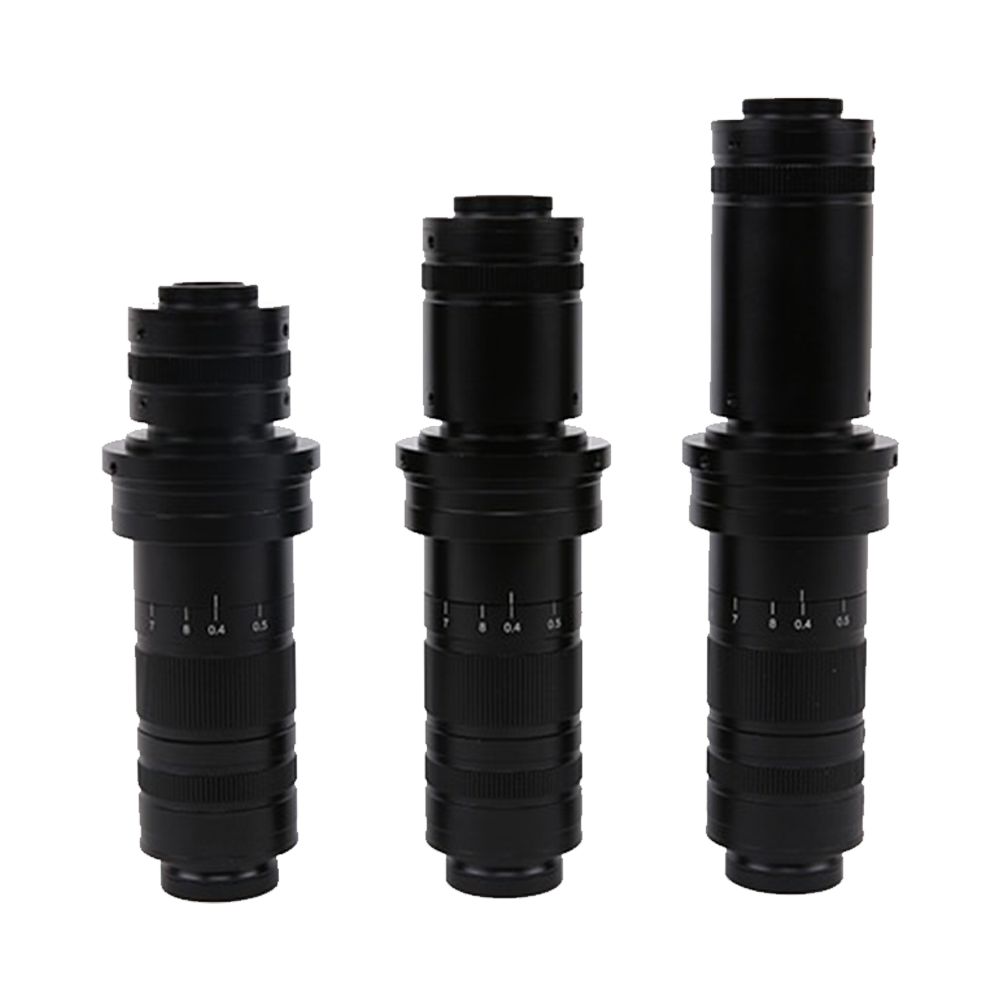

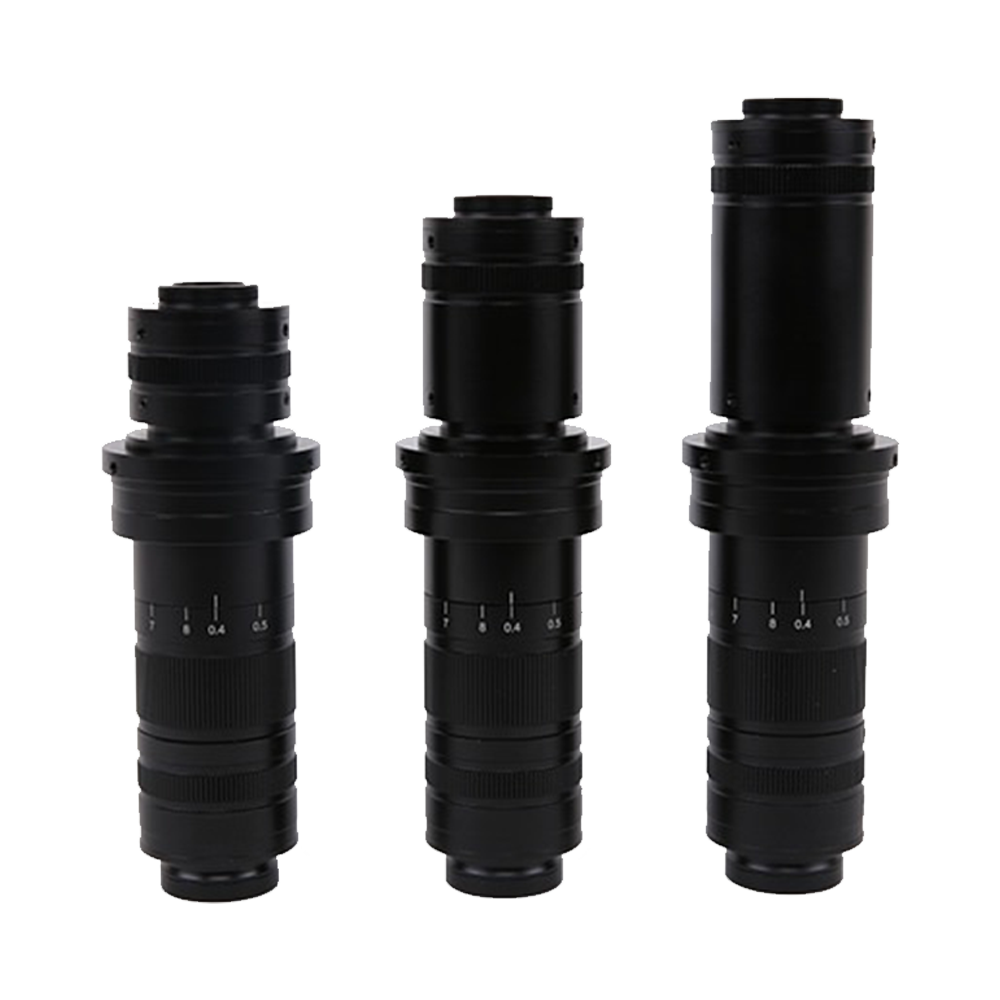

TZM0640	MZO-0640	0.6X-4.0X	0.015-0.067	2/3"	86-174mm	23μm-4.1μm	Details

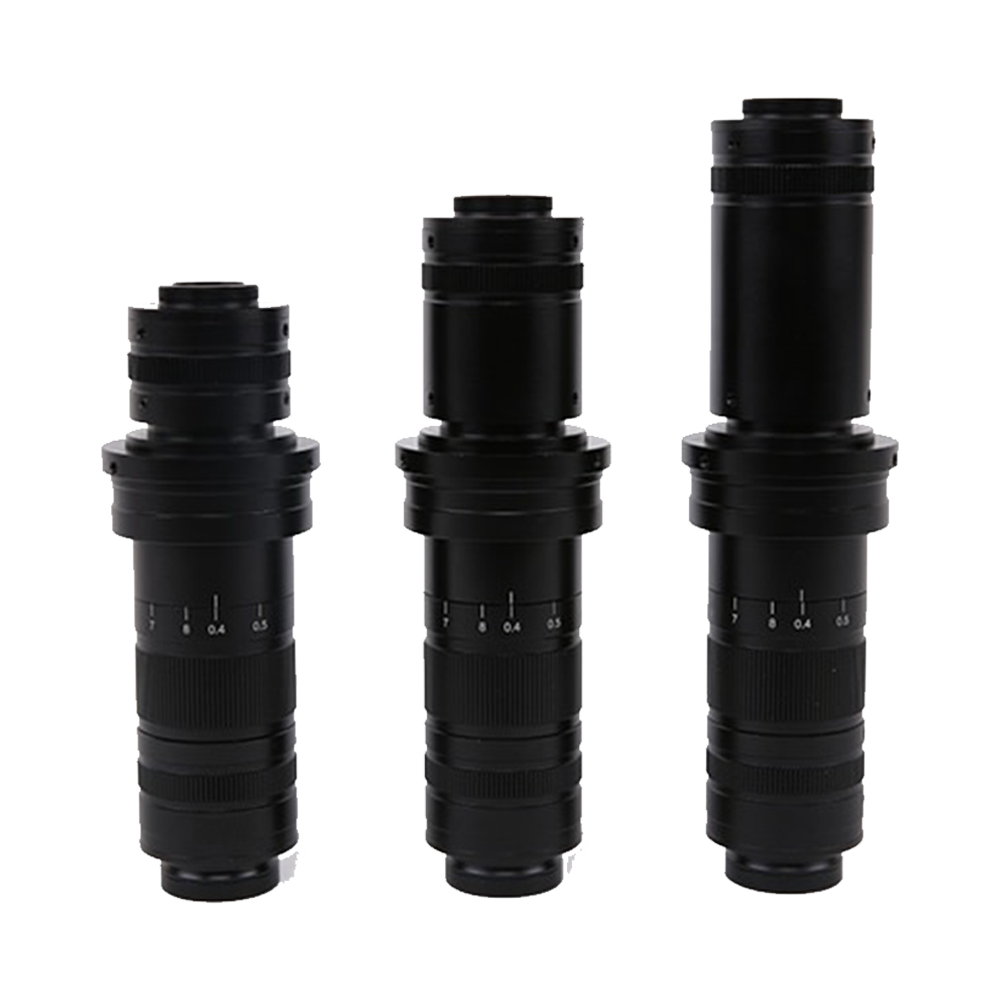

TZM0880	MZO-0880	0.8X-8.0X	0.02-0.11	2/3"	86-174mm	16μm-2.8μm	Details

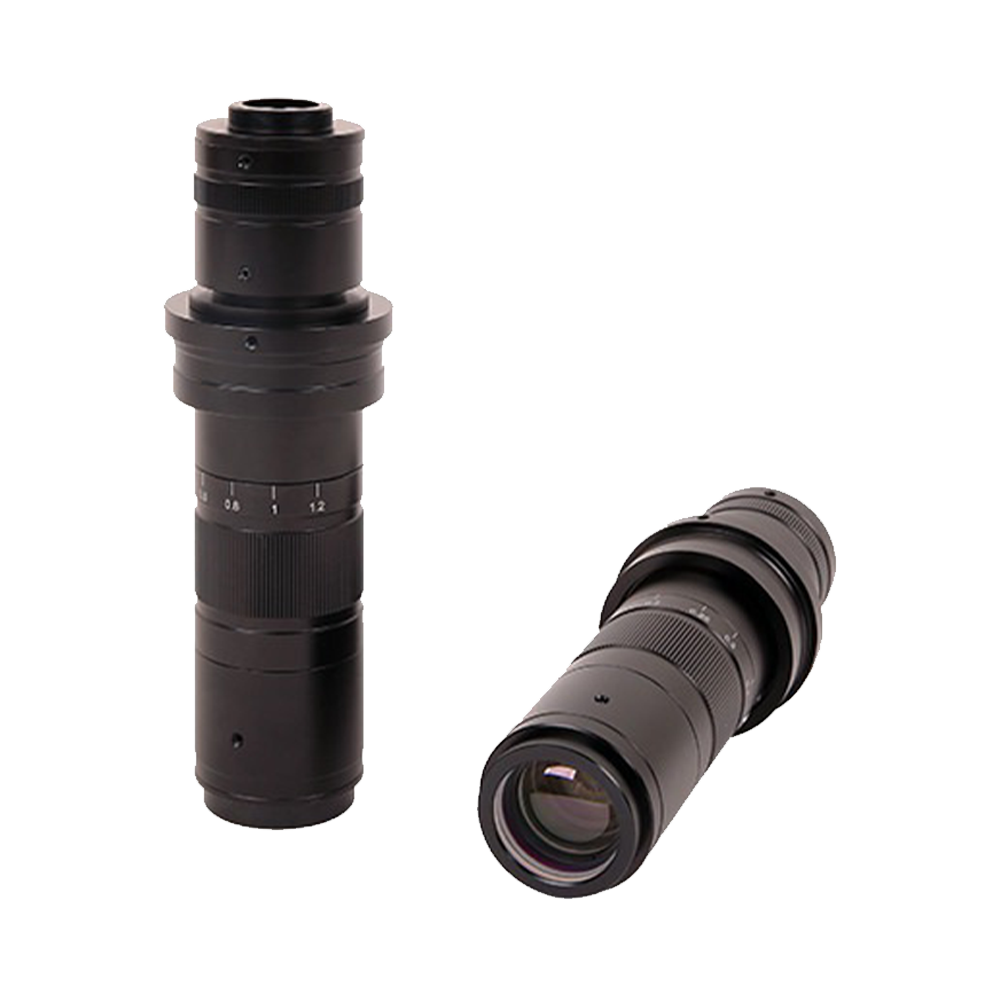

TZM015120	MZO-015120	1.5X-12.0X	N/A	2/3"	N/A	Großes Vergrößerungsspektrum	Details
TZM0325	MZO-0325	0.3X-2.5X	0.011-0.062	2/3"	100 mm (1× Standard)	25μm-4.43μm	Details

Hilfsobjektive

TV-Objektive

Modell	Vergrößerung	Anwendbare Produkte	Max. Sensor
TV5100	Warning: Undefined array key "倍率" in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 267 Deprecated: htmlspecialchars(): Passing null to parameter #1 ($string) of type string is deprecated in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 267	Warning: Undefined array key "适用" in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 268 Deprecated: htmlspecialchars(): Passing null to parameter #1 ($string) of type string is deprecated in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 268	2/3"
TV050	Warning: Undefined array key "倍率" in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 267 Deprecated: htmlspecialchars(): Passing null to parameter #1 ($string) of type string is deprecated in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 267	Warning: Undefined array key "适用" in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 268 Deprecated: htmlspecialchars(): Passing null to parameter #1 ($string) of type string is deprecated in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 268	1/3"
TV075	Warning: Undefined array key "倍率" in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 267 Deprecated: htmlspecialchars(): Passing null to parameter #1 ($string) of type string is deprecated in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 267	Warning: Undefined array key "适用" in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 268 Deprecated: htmlspecialchars(): Passing null to parameter #1 ($string) of type string is deprecated in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 268	1/1.8"
TV100	Warning: Undefined array key "倍率" in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 267 Deprecated: htmlspecialchars(): Passing null to parameter #1 ($string) of type string is deprecated in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 267	Warning: Undefined array key "适用" in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 268 Deprecated: htmlspecialchars(): Passing null to parameter #1 ($string) of type string is deprecated in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 268	2/3"
TV150	Warning: Undefined array key "倍率" in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 267 Deprecated: htmlspecialchars(): Passing null to parameter #1 ($string) of type string is deprecated in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 267	Warning: Undefined array key "适用" in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 268 Deprecated: htmlspecialchars(): Passing null to parameter #1 ($string) of type string is deprecated in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 268	1"
TV200	Warning: Undefined array key "倍率" in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 267 Deprecated: htmlspecialchars(): Passing null to parameter #1 ($string) of type string is deprecated in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 267	Warning: Undefined array key "适用" in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 268 Deprecated: htmlspecialchars(): Passing null to parameter #1 ($string) of type string is deprecated in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 268	4/3"
TV2050	Warning: Undefined array key "倍率" in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 267 Deprecated: htmlspecialchars(): Passing null to parameter #1 ($string) of type string is deprecated in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 267	Warning: Undefined array key "适用" in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 268 Deprecated: htmlspecialchars(): Passing null to parameter #1 ($string) of type string is deprecated in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 268	1/3"
TV2075	Warning: Undefined array key "倍率" in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 267 Deprecated: htmlspecialchars(): Passing null to parameter #1 ($string) of type string is deprecated in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 267	Warning: Undefined array key "适用" in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 268 Deprecated: htmlspecialchars(): Passing null to parameter #1 ($string) of type string is deprecated in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 268	1/1.8"
TV3050	Warning: Undefined array key "倍率" in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 267 Deprecated: htmlspecialchars(): Passing null to parameter #1 ($string) of type string is deprecated in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 267	Warning: Undefined array key "适用" in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 268 Deprecated: htmlspecialchars(): Passing null to parameter #1 ($string) of type string is deprecated in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 268	1/3"
TV3075	Warning: Undefined array key "倍率" in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 267 Deprecated: htmlspecialchars(): Passing null to parameter #1 ($string) of type string is deprecated in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 267	Warning: Undefined array key "适用" in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 268 Deprecated: htmlspecialchars(): Passing null to parameter #1 ($string) of type string is deprecated in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 268	1/1.8"
TV3100	Warning: Undefined array key "倍率" in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 267 Deprecated: htmlspecialchars(): Passing null to parameter #1 ($string) of type string is deprecated in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 267	Warning: Undefined array key "适用" in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 268 Deprecated: htmlspecialchars(): Passing null to parameter #1 ($string) of type string is deprecated in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 268	2/3"

Stativadapter

A45
Durchmesser:
Warning: Undefined array key "口径" in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 296

Deprecated: htmlspecialchars(): Passing null to parameter #1 ($string) of type string is deprecated in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 296

A50
Durchmesser:
Warning: Undefined array key "口径" in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 296

Deprecated: htmlspecialchars(): Passing null to parameter #1 ($string) of type string is deprecated in /www/wwwroot/photonics-DE/public/Accessory/ZoomObjective/index.php on line 296

Optionale Module (Lichtquellen)

DRL - LED-Ringlicht

DRPL - LED-Polarisations-Ringlicht

CL - Koaxialer Beleuchter

SL - Punktlichtquelle

TL - Transmissionsbeleuchtungsmodul

Produkteigenschaften-Erläuterung

Modulares Design mit zwei parallelen Strahlengängen
Stufenloser Zoom, parfokales Zoomen
Hilfsobjektive und TV-Optiken konfigurierbar

Unterstützt LED-Beleuchtungssysteme
Diverse Stativadapter erhältlich

Auswahlhilfe

Zoombereich
Wählen Sie das passende Zoomverhältnis für Ihre Inspektionsanforderungen

Arbeitsabstand
Berücksichtigen Sie Installationsraum und Bedienungskomfort

Auflösungsanforderungen
Abstimmung auf Kamerasensor und Inspektionsgenauigkeit

Beleuchtungsmethode
Wählen Sie geeignete Lichtmodule

Die TZM-Serie kontinuierlicher Zoom-Objektive von Topograph Photoelectric verwendet ein modulares Design, das flexibel mit verschiedenem Zubehör kombiniert werden kann, um die Bildgebungsanforderungen verschiedener Anwendungsszenarien zu erfüllen.

Technischer Parametervergleich

Wählen Sie das für Ihre Anwendungsanforderungen am besten geeignete Modell

Produktmodell	Zoombereich	Zoomverhältnis	Max. NA	Arbeitsabstand	Min. Sichtfeld	Empfohlene Anwendung
TZM0756	0,7–5,6×	8×	0,092	37,5–160 mm	0,99 mm	Forschung und Online-Inspektion Universal
TZM0480	0,4–8,0×	20×	0,12	86–174 mm	0,9 mm	Hochauflösende Bildgebung
TZM0880	0,8–8,0×	10×	0,11	86–174 mm	0,89 mm	Präzisionsmessung winziger Komponenten

Technische Vorteile

Ultra-hohes Zoomverhältnis

Bis zu 20× Zoomverhältnis, ein Objektiv deckt alle Beobachtungsanforderungen von Makro bis Mikro ab

TZM0480: 20×

Hohe numerische Apertur

NA bis zu 0,12, nahe der Beugungsgrenze MTF-Leistung, gewährleistet Bildschärfe

Auflösung: 2,5 µm

Ultra-langer Arbeitsabstand

Bis zu 174 mm Arbeitsabstand, ausreichend Betriebsraum für Sonden und Roboterarme

37–174 mm

Modulares Design

Fünf Module frei kombinierbar, ein System erfüllt mehrere Szenario-Anforderungen, reduziert TCO

5 Module
