AFDM411-Serie Autofokus-Digitalmikroskop
Produktübersicht
AFDM101 ist ein Einstiegs-Digitalmikroskop mit Autofokus, das 1080P @ 60 fps HDMI-Ausgabe unterstützt und 20-fach motorisierten kontinuierlichen Zoom sowie Autofokusfunktion integriert. Mit einem Standard-Arbeitsabstand von 192 mm deckt das Sichtfeld einen Bereich von 200×112,5 mm bis 10×5,6 mm ab. Das System verfügt über integrierte XFCamView-Messsoftware und unterstützt SD-Kartenspeicherung, geeignet für grundlegende Lehranwendungen und Routinebeobachtungen.
Hauptmerkmale
- 1080P @ 60 fps HDMI hochauflösende Ausgabe
- Touch-/Maus-Doppelschnittstelle umschaltbar, unterstützt 13,3-Zoll 1080P Touchscreen-All-in-One-Interaktion
- Standard-Arbeitsabstand 192 mm, Autofokus im Bereich von 150 – 195 mm
- Niedrige Vergrößerung 200×112,5 mm Positionierung, hohe Vergrößerung 10×5,6 mm mikroskopische Beobachtung
- SD-Karte lokale Speicherung von Bildern und Videos
- Integrierte XFCamView Mess- und Steuerungssoftware
- Magnetische LED-Ringbeleuchtung am Kopf
- Mehrsprachige Benutzeroberfläche
4K HDMI/USB2.0 Digitalmikroskop mit kontinuierlichem Zoom und Autofokus
| Modell | Ausgabeschnittstelle | Sensor | Auflösung | Bildrate | Objektiv- anschluss |
Hauptmerkmale |
|---|---|---|---|---|---|---|
| AFDM411 | HDMI1.4 USB2.0 LAN Wi-Fi |
Sony IMX415LQR-C
1/2.8" (5.57×3.13mm)
|
8MP (3840×2160) |
HDMI: 30fps@3840×2160 NETWORK: 30fps@3840×2160 USB: 30fps@3840×2160 |
EMZO-20XA integriertes Objektiv | Autofokus 4K Ultra-HD Wi-Fi-Konnektivität |
Produktmerkmale
1080P @ 60 fps HDMI hochauflösende Ausgabe
Touch-/Maus-Doppelschnittstelle umschaltbar, unterstützt 13,3-Zoll 1080P Touchscreen-All-in-One-Interaktion
Standard-Arbeitsabstand 192 mm, Autofokus im Bereich von 150 – 195 mm
Niedrige Vergrößerung 200×112,5 mm Positionierung, hohe Vergrößerung 10×5,6 mm mikroskopische Beobachtung
SD-Karte lokale Speicherung von Bildern und Videos
Integrierte XFCamView Mess- und Steuerungssoftware
Magnetische LED-Ringbeleuchtung am Kopf
Mehrsprachige Benutzeroberfläche

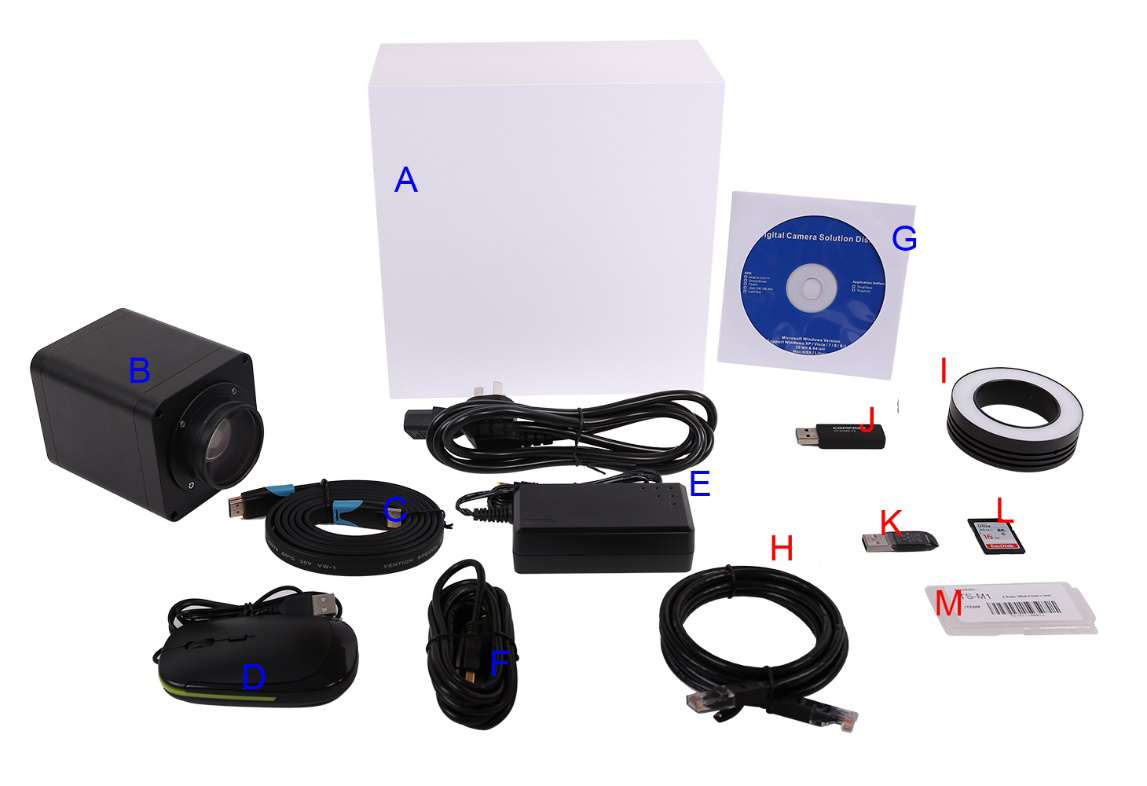

AFDM411 Autofokus-Digitalmikroskop | Packliste #
Standard-Lieferumfang
- A Kameraverpackung: 22,0 cm × 22,0 cm × 11,0 cm (1 Stk., ca. 2,0 kg/Box)
- B AFDM411 Autofokus-Kamera ×1
- C HDMI-Kabel ×1
- D USB-Maus ×1
- E Netzadapter: Eingang AC 100–240 V 50/60 Hz; Ausgang DC 12 V 3 A (HKA03612030-7K, inkl. Netzkabel mit CN-/EU-Stecker, entspricht UL / CE / FCC)
- F USB 2.0 A↔A vergoldetes Datenkabel (2,0 m)
- G Datenträger mit Treibern und Anwendung (CD / beiliegender USB-Stick)
Optionales Zubehör
- H Netzwerkkabel
- I LED-Ringlicht (DRL-5076A-NPC)
- J Ersatz-USB-Stick
- K USB-WLAN-Adapter (erforderlich für den WiFi-Modus)
- L SD-Karte (16 GB)
- M Mikrometerskalen 106011/TS-M1, 106012/TS-M2, 106013/TS-M7
AFDM411 Autofokus-Digitalmikroskop | Produktabmessungen #
Gehäuseabmessungen und Umgebungswerte
Gehäuse 80 × 80 × 122 mm, siehe Abb. 3-46
Bitte vor der Installation die Montagebohrungen und die Ausrichtung der Schnittstellen anhand der Maßzeichnung prüfen.
AFDM411 Produkt-Detailvorstellung
Die AFDM411-Serie richtet sich an industrielle Inspektion sowie Forschung und Lehre. Sie nutzt einen Sony IMX415 1/2.8" 4K STARVIS CMOS (8 MP), integriert ein 18-faches motorisiertes Zoomobjektiv und ein Autofokusmodul. HDMI (4K/1080p), USB Video (USB 2.0) und Gigabit-Ethernet stehen als Ausgabe- und Steuerungsinterfaces zur Verfügung, ergänzt durch die integrierte XCamView Bedienoberfläche und Messwerkzeuge.
Der Standardarbeitsabstand für Messungen beträgt 192 mm (Autofokusbereich 150–195 mm). Bei niedriger Vergrößerung erreicht das Sichtfeld 200×112,5 mm, bei hoher Vergrößerung 10×5,6 mm – ideal für schnelles Positionieren im großen Sichtfeld und die Beobachtung feinster Details.
Über XCamView lassen sich Belichtung, Gain, Weißabgleich (inkl. ROI), Schärfung, 3D-Rauschunterdrückung sowie lokale Dynamikbereiche einstellen; Autofokus in den Modi automatisch, einmalig und manuell sowie der motorisierte Zoom werden unterstützt. Auf SD-Karte oder USB-Datenträger sind lokale Aufnahmen in 4K (3840×2160) mit 30 fps im H.264/H.265-Format sowie Bildspeicherung möglich – perfekt für Dokumentation vor Ort und spätere Analyse.
AFDM411 Hauptfunktionen
Autofokus und Zoomsteuerung
Automatischer, einmaliger und manueller Fokus sowie motorisierter, stufenloser Zoom erleichtern das schnelle Wechseln zwischen Proben.
18-facher motorisierter Zoom
Optischer Vergrößerungsbereich 0,028×–0,56×, mit Sichtfeldern von 200×112,5 mm bis 10×5,6 mm.
4K-Bildgebung und Onboard-Speicherung
HDMI-Ausgabe bis 4K/30 fps; lokale Aufzeichnung auf SD-/USB-Datenträger mit 4K 30 fps (H.264/H.265).
Mehrfachschnittstellen für Ausgabe/Steuerung
HDMI (4K/1080p), USB Video (USB 2.0) und LAN für einfache Verbindung zu Monitor, PC oder Netzwerk.
Integrierte XCamView
Integriertes Kamerabedienfeld, Messleiste und Multifunktionsleiste – bedienbar ohne externen Rechner.
Bildoptimierung und Farbmanagement
Schärfung, 3D-Rauschunterdrückung, lokale Dynamikbereichsanpassung und ROI-Weißabgleich liefern klare, stabile Bilder.
LED-Ringlichtsteuerung
Die Helligkeit des Ringlichts wird direkt an der Kamera geregelt – sauberes Kabelmanagement und passende Beleuchtung für verschiedene Vergrößerungen und Materialien.
Plattform- und Softwareunterstützung
SDKs für Windows/macOS/Linux/Android verfügbar; iOS-/Android-App erhältlich (ohne AF- und Lichtsteuerung).
AFDM411 Kernvorteile
Plug-and-Play
Lokale UI und Messfunktionen sind integriert – Monitor anschließen und sofort loslegen.
Für industrielle Umgebungen geeignet
Betriebstemperatur -10 bis +50 °C, Luftfeuchte 30–80 % rF – für zuverlässigen Betrieb in den meisten Szenarien.
Modulare Erweiterung
Objektiv- und Beleuchtungsmodule sind kombinierbar und passen sich verschiedenen Prozessen sowie Probengrößen an.
Breit einsetzbar
Geeignet für Elektronikfertigung, mechanische Bearbeitung, Materialanalyse sowie Ausbildung und Forschung.
