AFDM412-Serie Autofokus-Digitalmikroskop
Produktübersicht
Die AFDM411-Serie ist ein Einstiegsmodell mit Autofokus-Funktion, das HDMI 4K @ 30 fps Ausgabe unterstützt und 20-fachen kontinuierlichen optischen Zoom integriert. Das System bietet HDMI-, USB2.0 (UVC-Video)- und Ethernet-Schnittstellen sowie integrierte XCamView-Messsoftware. Mit hervorragendem Preis-Leistungs-Verhältnis eignet sich die Serie für Lehrvorführungen, Routineprüfungen, biologische Beobachtungen und weitere grundlegende Anwendungsbereiche.
Hauptmerkmale
- HDMI 4K @ 30 fps hochauflösende Ausgabe
- 20-facher kontinuierlicher optischer Zoom + Autofokus
- Mehrfachschnittstellenausgabe: HDMI / USB2.0 (UVC) / Ethernet (externes 5G Wi-Fi möglich)
- Integrierte XCamView Mess- und Steuerungssoftware
- SD-Karte / USB-Stick lokale Speicherfunktion
- Magnetische LED-Ringbeleuchtung am Kopf, ordentlich und praktisch
- Mehrsprachige Benutzeroberfläche für globale Bereitstellung
4K HDMI/USB2.0 Digitalmikroskop mit kontinuierlichem Zoom und Autofokus
| Modell | Ausgabeschnittstelle | Sensor | Auflösung | Bildrate | Objektiv- anschluss |
Hauptmerkmale |
|---|---|---|---|---|---|---|
| AFDM412 | HDMI1.4 USB2.0 LAN Wi-Fi |
Sony IMX415LQR-C
1/2.8" (5.57×3.13 mm)
|
8MP (3840×2160) | 30fps@3840×2160 | EMZO-20XA integriertes Objektiv | Autofokus 4K Ultra-HD Wi-Fi-Konnektivität |
Produktmerkmale
HDMI 4K @ 30 fps hochauflösende Ausgabe
20-facher kontinuierlicher optischer Zoom + Autofokus
Mehrfachschnittstellenausgabe: HDMI / USB2.0 (UVC) / Ethernet (externes 5G Wi-Fi möglich)
Integrierte XCamView Mess- und Steuerungssoftware
SD-Karte / USB-Stick lokale Speicherfunktion
Magnetische LED-Ringbeleuchtung am Kopf, ordentlich und praktisch
Mehrsprachige Benutzeroberfläche für globale Bereitstellung
AFDM412 Autofokus-Digitalmikroskop | Packliste #
Standard-Lieferumfang
- A Kameraverpackung: 22,0 cm × 22,0 cm × 11,0 cm (1 Stk., ca. 2,0 kg/Box)
- B AFDM412 Autofokus-Kamera ×1
- C HDMI-Kabel ×1
- D USB-Maus ×1
- E Netzadapter: Eingang AC 100–240 V 50/60 Hz; Ausgang DC 12 V 3 A (HKA03612030-7K, inkl. Netzkabel mit CN-/EU-Stecker, entspricht UL / CE / FCC; EMI: FCC Part 15 Subpart B; EMS: EN61000-4-2/3/4/5/6)
- F USB 2.0 A↔A vergoldetes Datenkabel (2,0 m)
- G Datenträger mit Treibern und Anwendung (CD / beiliegender USB-Stick)
Optionales Zubehör
- H Netzwerkkabel
- I LED-Ringlicht (DRL-5076A-NPC oder AALRL-200-7650)
- J Ersatz-USB-Stick
- K USB-WLAN-Adapter (erforderlich für den WiFi-Modus)
- L SD-Karte (16 GB)
- M Mikrometerskalen 106011/TS-M1, 106012/TS-M2, 106013/TS-M7
AFDM412 Autofokus-Digitalmikroskop | Produktabmessungen #
Gehäuseabmessungen und Umgebungswerte
Gehäuse 80 × 80 × 122 mm, siehe Abb. 3-32
Bitte vor der Installation die Montagebohrungen und die Ausrichtung der Schnittstellen anhand der Maßzeichnung prüfen.
AFDM412 Produkt-Detailvorstellung
AFDM412 nutzt einen rückseitig belichteten Sony IMX415 CMOS (1/2.8") und liefert 4K (3840×2160) Ausgabe; HDMI-, USB- und Netzwerk-Ausgänge bieten jeweils 4K@30 fps. Das System integriert einen 18-fachen motorisierten Zoom und Autofokus/Manuellfokus und bindet XCamView für Steuerung und Messung ein.
Der Standardarbeitsabstand für Messungen beträgt 250 mm (Autofokusbereich 205–255 mm). In diesem Abstand erreicht die niedrige Vergrößerung ein Sichtfeld von 255×145 mm, die hohe Vergrößerung 14,2×8,0 mm – ideal für schnelles Positionieren und Detailprüfung.

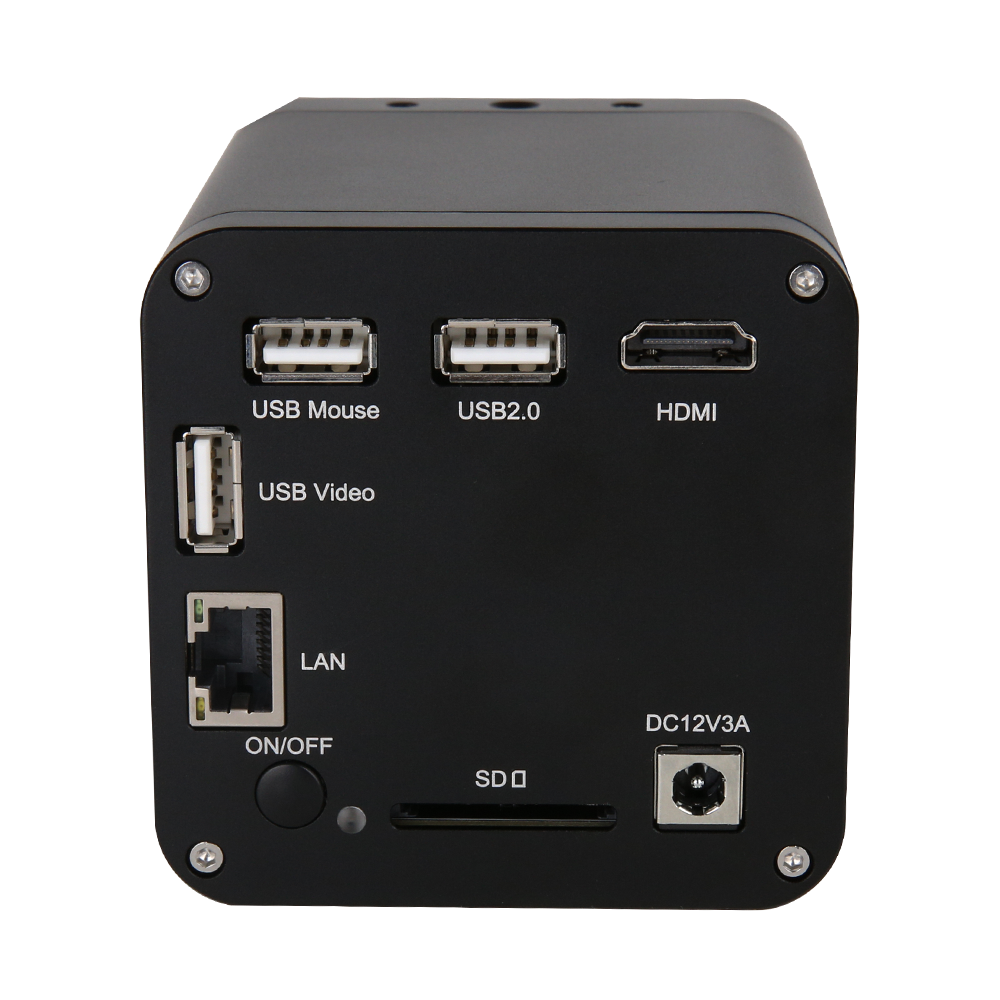

Unterstützt werden HDMI 1.4 (automatischer Wechsel 4K/1080p), USB Video (UVC, erfasst über ToupView) und Ethernet (Streaming via ToupView); über USB lässt sich ein 5G-WLAN-Adapter für drahtlose Bildübertragung anbinden. Die Bildoptimierung umfasst die Ultra-Fine-Farbengine, 3D-Rauschunterdrückung, ROI-Weißabgleich und lokale Dynamikbereichsanpassung. Zudem stehen Messkalibrierung, geometrische Messwerkzeuge, Parameterausgabe sowie 4K-H.264-Videoaufzeichnung (Speicherbildrate 30 fps) zur Verfügung.
AFDM412 Hauptfunktionen
Großes Sichtfeld bei niedriger Vergrößerung
Sichtfeld bei niedriger Vergrößerung 255×145 mm, bei hoher Vergrößerung 14,2×8,0 mm.
250 mm Standard-Arbeitsabstand
Autofokusbereich 205–255 mm und damit kompatibel mit unterschiedlich hohen Werkstücken.
Auto-/Manueller Fokus
Unter 18-fachem motorisiertem Zoom stehen automatischer, einmaliger und manueller Fokus zur Verfügung.
18-facher stufenloser Zoom
Optischer Zoom 0,0218×–0,392× mit motorisierter, sanfter Umschaltung.
Messung und Parameterausgabe
Integrierte Kalibrierung und geometrische Messwerkzeuge inklusive Export der Messparameter.
Bildverbesserung
Ultra-Fine-Farbengine, 3D-Rauschunterdrückung, ROI-Weißabgleich und Anpassung lokaler Dynamikbereiche.
Netzwerk- und Wireless-Erweiterung
LAN-Streaming über ToupView; unterstützt USB-5G-WLAN-Adapter für drahtlose Bildübertragung.
Offenes SDK
Plattformübergreifendes SDK für Windows/Linux/macOS/Android mit mehrsprachigen APIs für einfache Integration.
Aufzeichnung und Speicherung
4K-H.264-Aufzeichnung (Speicherbildrate 30 fps) mit lokaler Sicherung und Wiedergabe auf SD-/USB-Datenträger.

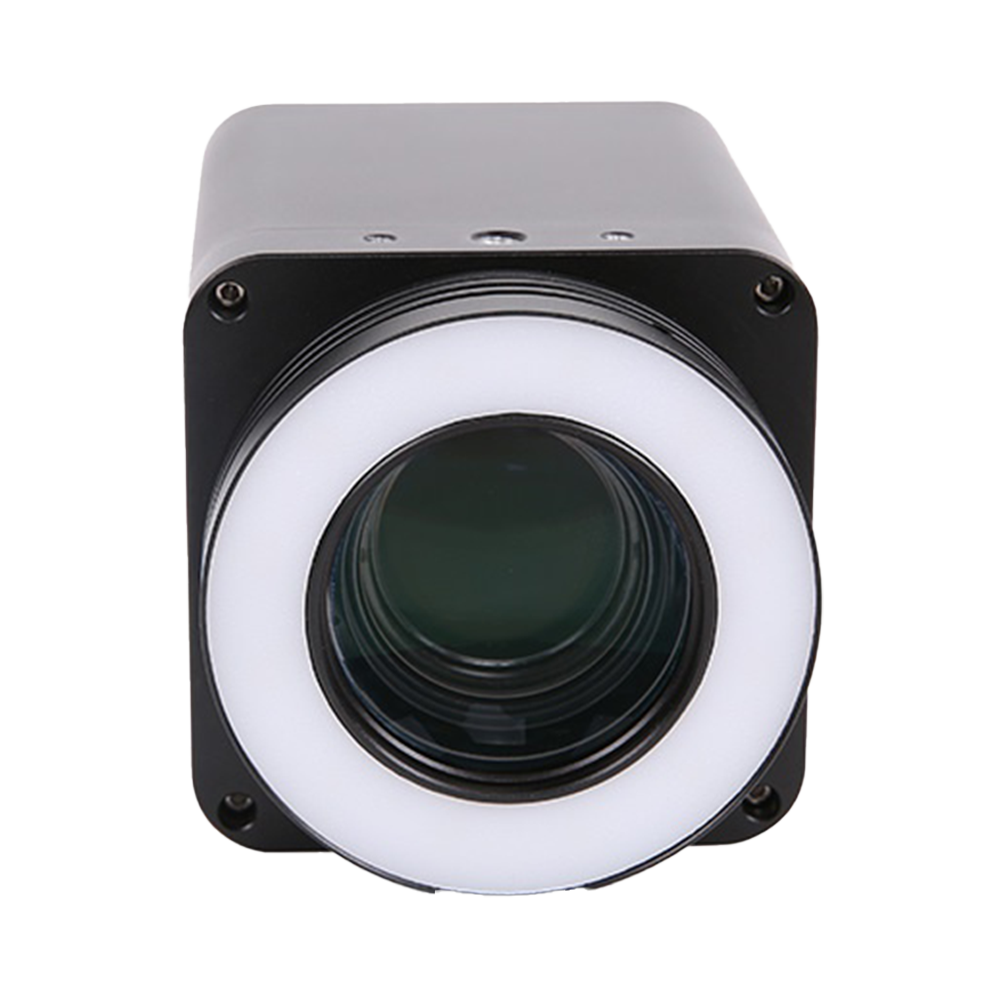

Optionales Ringlicht
Kompatibel mit DRL-5076A-NPC oder AALRL-200-7650; Helligkeit optional direkt über die Kamera regelbar.
AFDM412 Kernvorteile
Breites Sichtfeld bei geringer Vergrößerung
255×145 mm Sichtfeld für schnelle Positionierung großformatiger Proben.
Stabiler Arbeitsabstand
Standard 250 mm (AF-Bereich 205–255 mm) – einfach zu installieren und zu bedienen.
Klarer Bildaufbau
3D-Rauschunterdrückung, ROI-Weißabgleich und lokale Dynamikbereiche für konsistente Details.
Vielfältige Schnittstellen
HDMI 1.4/USB/LAN plus Unterstützung für USB-5G-WLAN-Adapter.
Messung leicht gemacht
Kalibrierung, geometrische Messung und Parameterausgabe decken den Alltagseinsatz ab.
Bereit für Integration
Plattformübergreifendes SDK für einfache Systemintegration und Funktionsausbau.
