AFDM423-Serie Autofokus-Digitalmikroskop mit großem Arbeitsabstand
Produktübersicht
Die AFDM423-Serie unterstützt drei Ausgabemodi HDMI/NETWORK/USB (4K@30fps) und integriert 8,4-fachen kontinuierlichen motorisierten optischen Zoom sowie Auto-/Manuellfokus. Mit einem Standard-Arbeitsabstand von 600 mm ist sie geeignet für industrielle Inspektion, Lehre und Forschung sowie Automatisierungssysteme.
Hauptmerkmale
- 4K Ultra-HD-Ausgabe (4K@30fps) mit detailreichen Bildern
- 8,4-facher kontinuierlicher motorisierter optischer Zoom + Auto-/Manuellfokus
- HDMI/NETWORK/USB Mehrfachschnittstellenausgabe, HDMI 4K/1080P automatische Umschaltung
- Standard-Arbeitsabstand 600 mm, klare Beobachtung mit Autofokus im Bereich 450–720 mm
- Niedrige Vergrößerung für großflächige Positionierung + hohe Vergrößerung für Detailbeobachtung
- SD-Karte/USB-Stick lokale Speicherung, integriertes XCamView für Messung und Steuerung
- Optionale LED-Ringbeleuchtung, Helligkeit kameragesteuert
4K HDMI/NETWORK/USB Digitalmikroskop mit kontinuierlichem Zoom und Autofokus
| Modell | Ausgabeschnittstelle | Sensor | Auflösung | Bildrate | Objektiv- anschluss |
Hauptmerkmale |
|---|---|---|---|---|---|---|
| AFDM423 | HDMI1.4 USB2.0 LAN |
Sony IMX334(C)
1/1.8" (7.68×4.32 mm)
|
8MP (3840×2160) | HDMI/NETWORK/USB: 30fps@3840×2160 | EMZO-8.4XA-600 integriertes Objektiv | Autofokus 4K Ultra-HD SD-Karten-Speicher Focus-Stacking Auto-Focus-Stacking |
| I3ISPM02800KPA-G | GigE |
Sony IMX421LQJ
2/3" (8,64 × 6,59 mm)
|
2,8 MP (1920×1464) |
41,4 fps@1920×1464 165,6 fps@960×732 |
C-Mount | 1080P Full-HD C-Anschluss |
Produktmerkmale
4K Ultra-HD-Ausgabe (4K@30fps) mit detailreichen Bildern
8,4-facher kontinuierlicher motorisierter optischer Zoom + Auto-/Manuellfokus
HDMI/NETWORK/USB Mehrfachschnittstellenausgabe, HDMI 4K/1080P automatische Umschaltung
Standard-Arbeitsabstand 600 mm, klare Beobachtung mit Autofokus im Bereich 450–720 mm
Niedrige Vergrößerung für großflächige Positionierung + hohe Vergrößerung für Detailbeobachtung
SD-Karte/USB-Stick lokale Speicherung, integriertes XCamView für Messung und Steuerung
Optionale LED-Ringbeleuchtung, Helligkeit kameragesteuert
AFDM423 Autofokus-Digitalmikroskop | Packliste #
Standard-Lieferumfang
- A Verpackung: 220 cm × 220 cm × 110 cm (1 Stk., ca. 2 kg/Box)
- B AFDM423 Kamera ×1
- C HDMI-Kabel
- D USB-Maus
- E Netzadapter: Eingang AC 100–240 V 50/60 Hz, Ausgang DC 12 V 3 A; US HKA03612030-7K (UL/CE/FCC, US-AC-Kabel), EU HKA03612030-7K (UL/CE/FCC, EU-AC-Kabel); EMI: FCC Part 15 Subpart B; EMS: EN61000-4-2/3/4/5/6
- F USB2.0 A-Stecker ↔ A-Stecker, vergoldet (2,0 m)
- G CD (Treiber & Anwendungen, Ø12 cm) / USB-Stick
Optionales Zubehör
- H Ethernet-Kabel
- I LED-Ringleuchte DRL-5076A-NPC
- J USB-Stick
- K USB-WLAN-Adapter (für WiFi-Modus; Gehäuseform je nach Modell leicht unterschiedlich)
- L SD-Karte (16 GB)
- M Mikrometerskalen: 106011/TS-M1 (X=0,01 mm/100Div.), 106012/TS-M2 (X,Y=0,01 mm/100Div.), 106013/TS-M7 (X=0,01 mm/100Div., 0,10 mm/100Div.)
AFDM423 Autofokus-Digitalmikroskop | Produktabmessungen #
Gehäusemaße und Umgebungsdaten
Gehäuse 80 × 80 × 122 mm
Bitte vor der Installation anhand der Maßzeichnung Befestigungspunkte und Schnittstellenrichtung prüfen.
AFDM423 Detaillierte Einführung
AFDM423 nutzt den rückwärtig belichteten Sony IMX415 CMOS (1/2.8") und liefert 4K (3840×2160) Ausgabe über HDMI/USB/Netzwerk bei jeweils 30 fps. Das System integriert 8,4-fachen motorischen Zoom mit Auto-/Manuelfokus und bietet einen großen Standard-Arbeitsabstand von 600 mm (Autofokusbereich 450–720 mm), ideal für die Inspektion großer Werkstücke.
Mit einem Sichtfeld von 600×337 mm bei niedriger Vergrößerung und 71×40 mm bei hoher Vergrößerung ermöglicht AFDM423 nahtlosen Wechsel zwischen Übersicht und Detailbeobachtung. Das integrierte EMZO-8.4XA-600 Objektiv bietet 0,025× – 0,21× optische Vergrößerung für vielseitige Anwendungen.
Unterstützte Schnittstellen: HDMI 1.4 (4K/1080P Auto-Umschaltung), USB Video (UVC, über ToupView), Ethernet (ToupView-Netzwerk); per USB kann ein 5G-Wi-Fi-Adapter für drahtlose Übertragung angebunden werden. Bildoptimierung umfasst Ultra-Fine-Farbengine, 3D-Denoise, ROI-White-Balance und lokalen Dynamikbereich; Messkalibrierung, Geometriemessung mit Parameterexport sowie 4K H.264 Videoaufzeichnung (30 fps Speicherung) werden unterstützt.
AFDM423 Hauptfunktionen

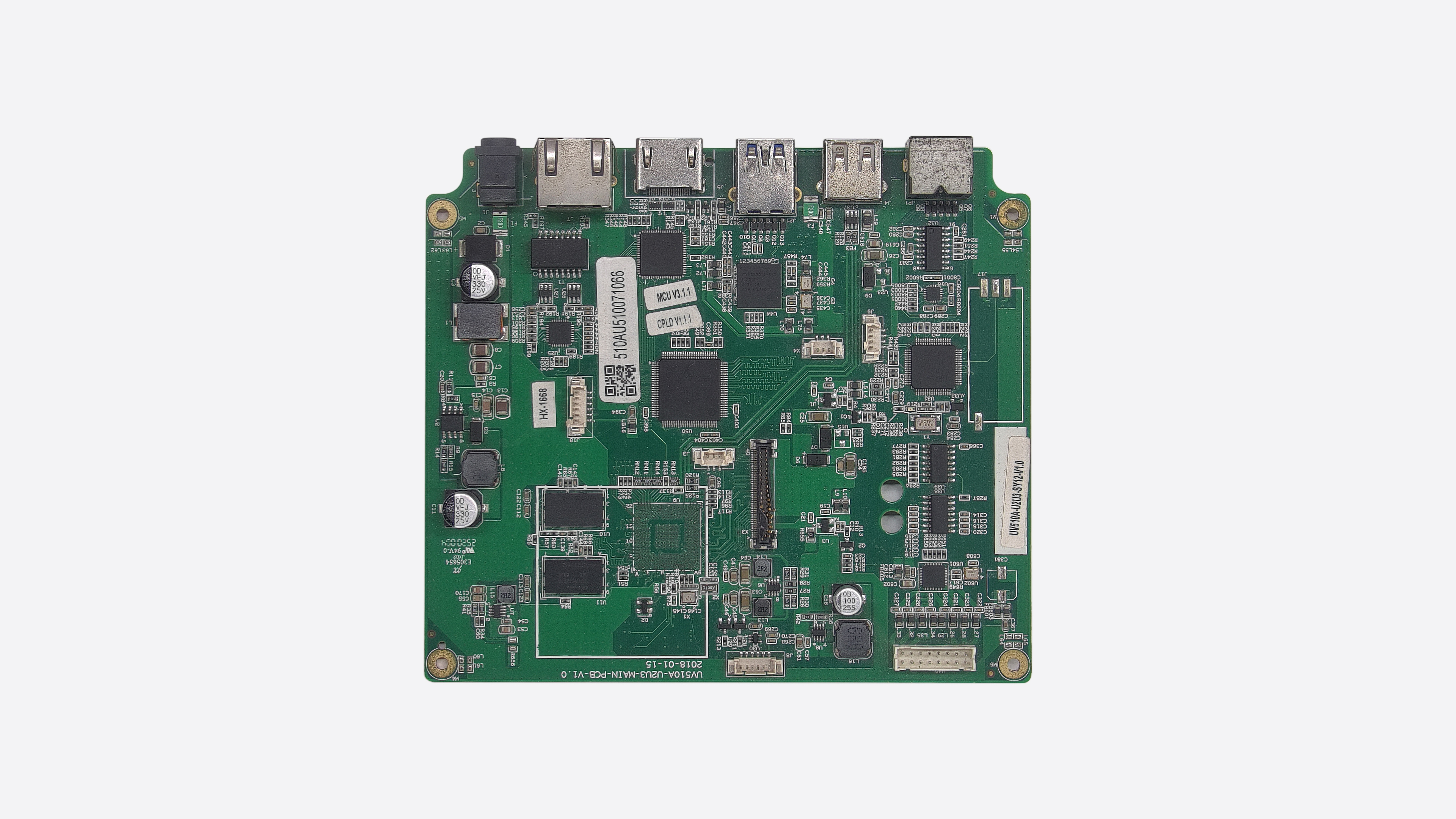

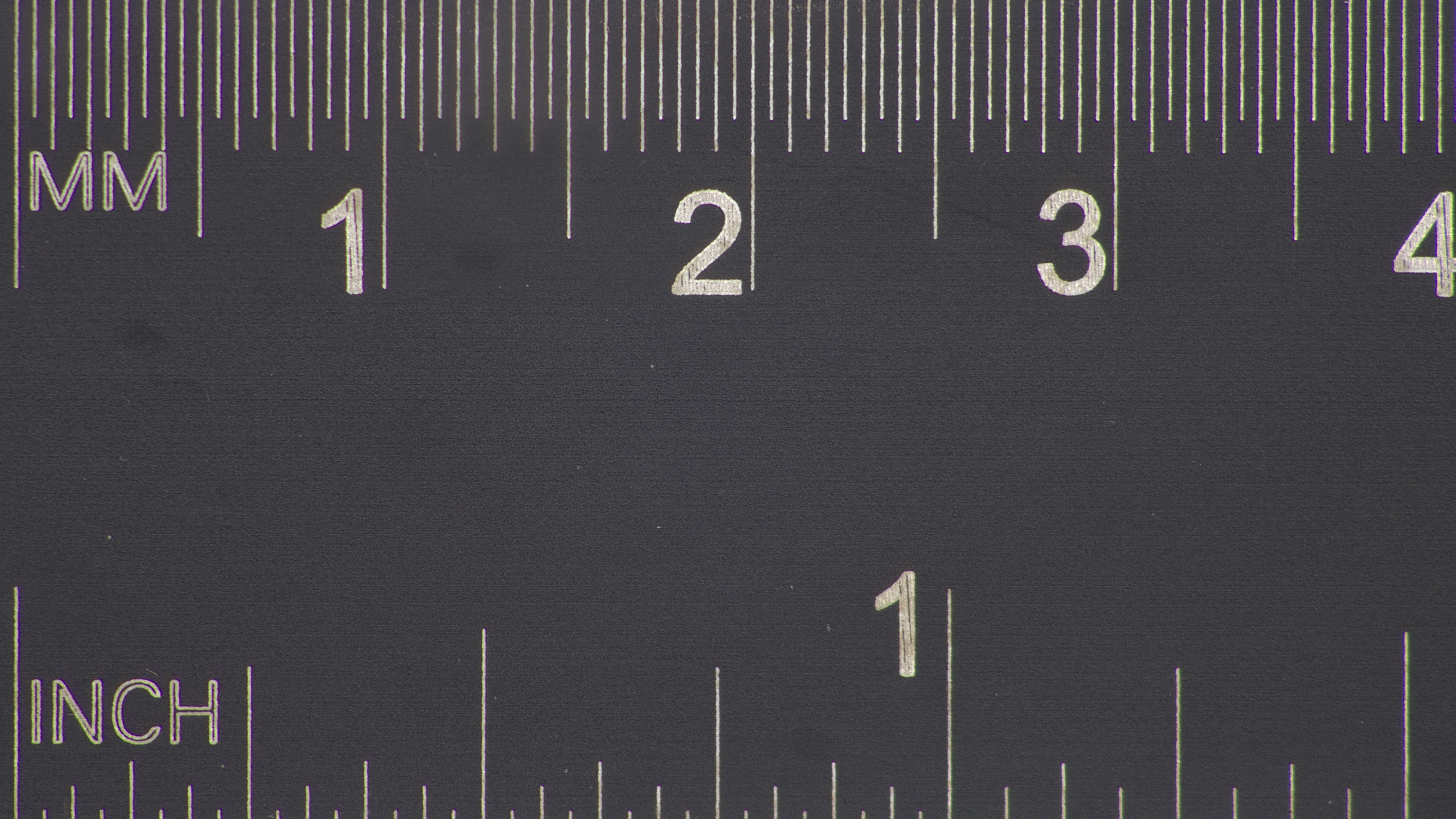

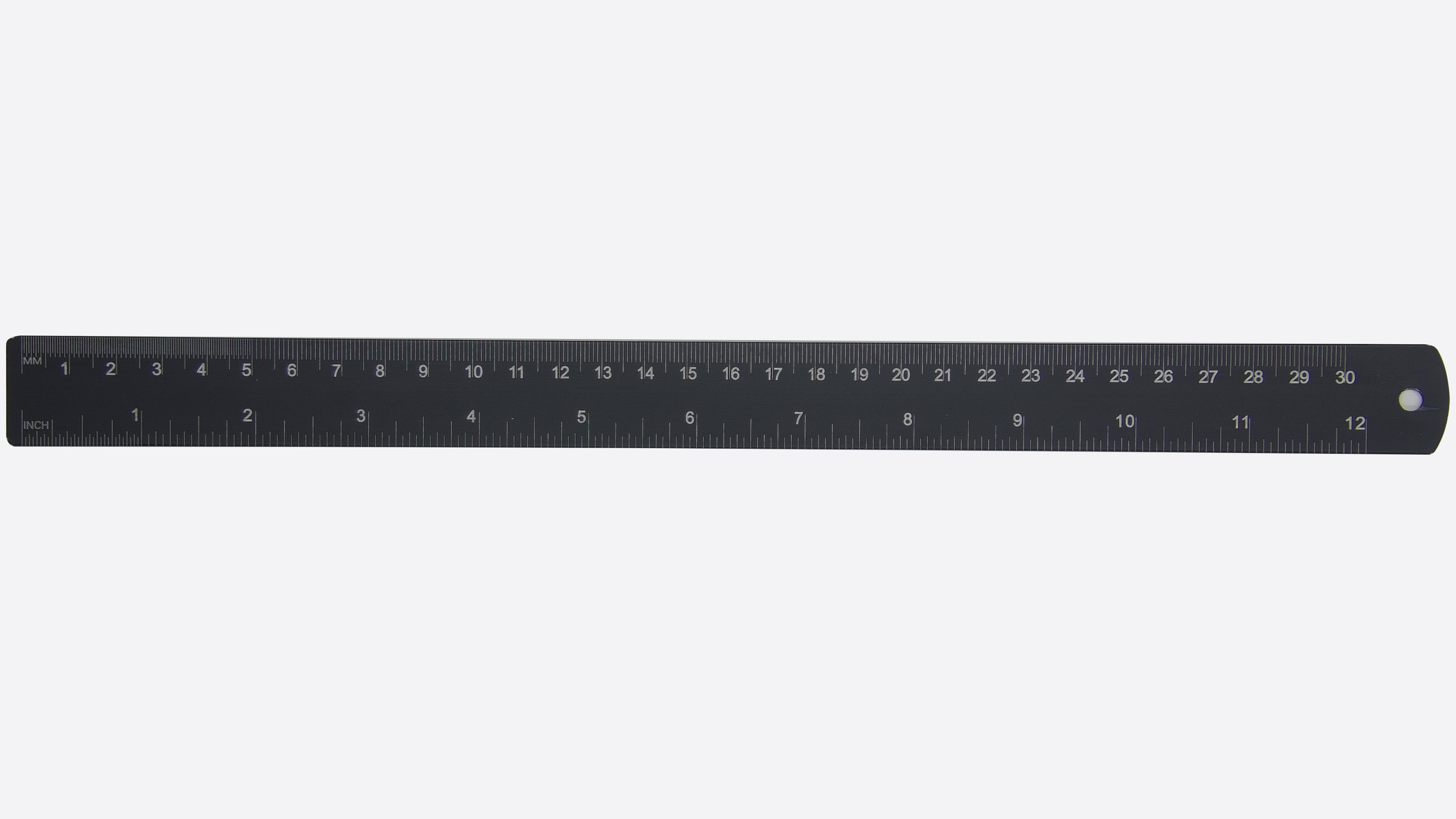

Großes Sichtfeld
Sichtfeld 600×337 mm (niedrig), 71×40 mm (hoch) für vielseitige Beobachtungen.
Großer Arbeitsabstand 600 mm
Standard-Arbeitsabstand 600 mm, Autofokusbereich 450–720 mm für große Werkstücke.
Auto-/Manueller Fokus
Präzise Auto-, Single- und manueller Fokus über den gesamten Arbeitsabstand.
8,4× kontinuierlicher Zoom
0,025×–0,21× optischer Zoom, motorisch gesteuert, fließende Umschaltung.
Messung & Export
Integrierte Kalibrierung und Geometriemessung mit Parameterexport.

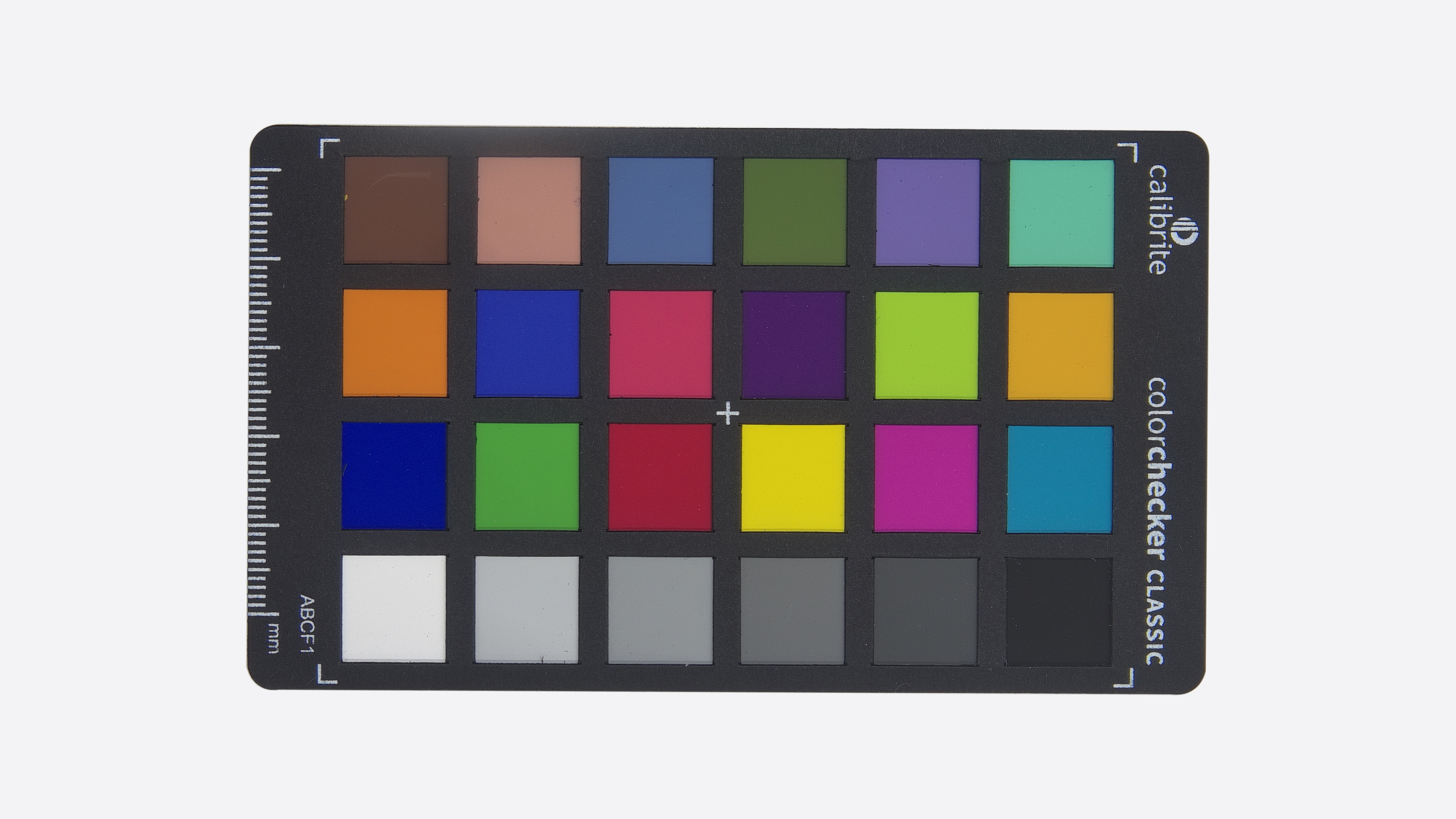

Bildoptimierung
Ultra-Fine-Farbengine, 3D-Denoise, ROI-White-Balance und lokaler Dynamikbereich.
Netzwerkkonnektivität
LAN über ToupView; unterstützt USB-5G-Wi-Fi-Adapter für drahtlose Übertragung.
Offenes SDK
Multi-Plattform (Windows/Linux/macOS/Android) mit Mehrsprachen-Schnittstellen für einfache Integration.
Aufzeichnung & Speicherung
4K H.264 Aufnahme (30 fps Speicherung), lokale Sicherung und Wiedergabe auf SD/USB.
Optionale Ringbeleuchtung
Unterstützt DRL-5076A-NPC LED-Ringbeleuchtung, Helligkeit über die Kamera steuerbar (optional).
AFDM423 Kernvorteile
Großer Arbeitsabstand
600 mm Standard-Arbeitsabstand mit 450–720 mm Autofokusbereich – ideal für große Werkstücke und Maschinenkomponenten.
Großes Sichtfeld
600×337 mm bei niedriger Vergrößerung für schnelles Auffinden und Positionierung großer Objekte.
Klare 4K-Bildgebung
Sony IMX415 CMOS mit 8MP Auflösung, 3D-Denoise und ROI-White-Balance für präzise Details.
Multi-Interface-Ausgabe
HDMI 1.4/USB/LAN mit Option auf USB-5G-Wi-Fi-Adapter für kabellose Übertragung.
Präzise Messung
Integriertes XCamView mit Kalibrierung, Geometriemessung und Parameterexport für industrielle Anwendungen.
Bereit für Integration
Plattformübergreifendes SDK erleichtert Systemintegration und Funktionsausbau.
