X7FCAM4K-Serie 4K-Autofokus-Kamera
Produktübersicht
Die X5FCAM4K HDMI-Kamera ist eine von Touptek entwickelte Kamera mit Mehrfachausgabe (HDMI+Wi-Fi+USB). Die Bezeichnung X5FCAM steht für eine CMOS-Kamera mit Mehrfachschnittstellen (X) und Autofokus (F). Das System verwendet einen hochleistungsfähigen CMOS-Sensor und ermöglicht direkte Verbindungen zu HDMI-Monitoren sowie über Wi-Fi oder USB zu Computern. Bilder und Videos können auf SD-Karten oder USB-Speichersticks für Vor-Ort-Analysen und nachfolgende Forschung gespeichert werden.
Die Kamera verfügt über einen integrierten ARM-Kern, der Steuerungsfunktionen als Bedienfeld direkt auf dem HDMI-Monitor anzeigt. Benutzer können über eine USB-Maus direkt verschiedene Kameraparameter steuern. Die HDMI-Anzeigenschnittstelle bietet zudem verschiedene Werkzeugleisten-Schaltflächen am unteren Bildschirmrand für Benutzeroperationen.
Das Hauptmerkmal der X5FCAM4K HDMI-Kamera ist das integrierte Autofokussystem, das automatische Fokussierung auf bestimmte Bereiche der Szene ermöglicht.
Über ein Wi-Fi-Modul oder USB-Kabel kann die Verbindung zu einem Computer hergestellt werden, wodurch Benutzer mit der mitgelieferten Software ToupView oder ToupLite die Hardware-Steuerung der Kamera direkt realisieren können.
Hauptmerkmale
- Sony Starvis 2 rückbeleuchteter CMOS-Sensor
- 4K HDMI/Wi-Fi/USB Mehrfachschnittstellen-Synchronausgabe
- 4K/1080P HDMI-Ausgabe mit adaptiver Umschaltung
- 4K 60 fps HDMI-Ausgabe mit niedriger Latenz, durchschnittliche Latenz 40 ms
- 4K HDMI/NETWORK/USB Mehrfachschnittstellen-Synchronausgabe
- Unterstützt RAW-Format-Bilderfassung und -Anzeige
- Unterstützt SD-Karte/USB-Stick lokale Speicherung, Daten können schnell exportiert, wiedergegeben und nachträglich analysiert werden
- Unterstützt USB-Audiosteuerungsmodul für Echtzeit-Sprachbefehlssteuerung der Kamera für Foto-, Video- und Einfrierungsfunktionen
- Unterstützt mehrsprachige Menüs, global anwendbar, kompatibel mit Windows/macOS/Linux/Android/iOS und anderen Mainstream-Systemen (einige Funktionen plattformabhängig)
- Verschiedene Fokussiermethoden mit anpassbarer Fokusfeldgröße; Fokus+Tiefenschärfensynthese-Modus für hochvergrößerte Mehrbereichs-Tiefenschärfenbilder; automatischer Tiefenschärfensynthese-Modus
- Leistungsstarke ISP-Funktionen mit deutlicher Schärfung und 3D-Rauschunterdrückung, präziserer ROI-Weißabgleich
- Bietet Echtzeit-Video-Tiefenschärfensynthese und Echtzeit-Video-WDR-Ausgabefunktion
- Bietet Echtzeit-Stitching-Funktion für höhere Bildqualität durch Echtzeitverarbeitung
- Integrierte XCamView-Software mit umfangreichen Bildverarbeitungs- und Messfunktionen, unterstützt automatische Kantenerkennung und automatische Messung
- Integrierte XCamView-Software mit umfangreichen Bildverarbeitungs- und Messfunktionen, unterstützt automatische Kantenerkennung und automatische Messung
- iOS/Android-Mobile-Apps, kostenloser Download im App Store
HDMI/USB3/Wi-Fi 4K C-Mount-Autofokus-Kamera
| Modell | Ausgabeschnittstelle | Sensor | Auflösung | Bildrate | Objektiv- anschluss |
Hauptmerkmale |
|---|---|---|---|---|---|---|
| X7FCAM4K16MPA_EFL | HDMI USB3.0 LAN |
Sony IMX283(C)
1/1.1" (13.06×7.3mm)
|
16MP (5440×3060) | 30fps@5440×3060 | EMZO-18XA-250 integriertes Objektiv | Autofokus 16 MP Ultra-HD SD-Karten-Speicher Focus-Stacking Auto-Focus-Stacking |
Produktmerkmale
Sony Starvis 2 rückbeleuchteter CMOS-Sensor
4K HDMI/Wi-Fi/USB Mehrfachschnittstellen-Synchronausgabe
4K/1080P HDMI-Ausgabe mit adaptiver Umschaltung
4K 60 fps HDMI-Ausgabe mit niedriger Latenz, durchschnittliche Latenz 40 ms
4K HDMI/NETWORK/USB Mehrfachschnittstellen-Synchronausgabe
Unterstützt RAW-Format-Bilderfassung und -Anzeige
Unterstützt SD-Karte/USB-Stick lokale Speicherung, Daten können schnell exportiert, wiedergegeben und nachträglich analysiert werden
Unterstützt USB-Audiosteuerungsmodul für Echtzeit-Sprachbefehlssteuerung der Kamera für Foto-, Video- und Einfrierungsfunktionen
Unterstützt mehrsprachige Menüs, global anwendbar, kompatibel mit Windows/macOS/Linux/Android/iOS und anderen Mainstream-Systemen (einige Funktionen plattformabhängig)
Verschiedene Fokussiermethoden mit anpassbarer Fokusfeldgröße; Fokus+Tiefenschärfensynthese-Modus für hochvergrößerte Mehrbereichs-Tiefenschärfenbilder; automatischer Tiefenschärfensynthese-Modus
Leistungsstarke ISP-Funktionen mit deutlicher Schärfung und 3D-Rauschunterdrückung, präziserer ROI-Weißabgleich
Bietet Echtzeit-Video-Tiefenschärfensynthese und Echtzeit-Video-WDR-Ausgabefunktion
Bietet Echtzeit-Stitching-Funktion für höhere Bildqualität durch Echtzeitverarbeitung
Integrierte XCamView-Software mit umfangreichen Bildverarbeitungs- und Messfunktionen, unterstützt automatische Kantenerkennung und automatische Messung
Integrierte XCamView-Software mit umfangreichen Bildverarbeitungs- und Messfunktionen, unterstützt automatische Kantenerkennung und automatische Messung
iOS/Android-Mobile-Apps, kostenloser Download im App Store
Objektivkompatibilität
X7FCAM4K16MPA_EFL Kamera lässt sich mit allen unterstützten EF-Bajonettobjektiven kombinieren. Nach korrekter Montage werden Brennweite, Blende und Fokusinformationen ausgelesen und Blende sowie Fokus können motorisch gesteuert werden.
Theoretisch unterstützt die X7FCAM4K16MPA_EFL Kamera jedes EF-Bajonettobjektiv, jedoch wurden nicht alle Modelle getestet. Bei Objektiven anderer Hersteller wie Tamron oder Sigma kann es zu Einschränkungen bei der Steuerung oder zu Teilinkompatibilitäten kommen. Teilen Sie uns gewünschte Objektivmodelle mit, damit wir entsprechende Tests durchführen können.
Folgende EF-Bajonettobjektive wurden erfolgreich verifiziert:
| Objektiv | Naheinstellgrenze | Brennweitenanzeige | Blendensteuerung | Fokussteuerung | Fokus bei fixer Objektentfernung |
|---|---|---|---|---|---|
|
Canon EF-S Objektive
|
|||||
| Canon EF-S 10-18mm f/4.5-5.6 IS STM | ca. 0,22 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF-S 18-55mm f/3.5-5.6 IS STM | ca. 0,25 m | Unterstützt | Unterstützt | Unterstützt | Unterstützt |
| Canon EF-S 18-55mm f/4-5.6 IS STM | ca. 0,25 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF-S 15-85mm f/3.5-5.6 IS USM | ca. 0,35 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF-S 18-135mm f/3.5-5.6 IS USM | ca. 0,39 m | Unterstützt | Unterstützt | Unterstützt | Unterstützt |
| Canon EF-S 18-200mm f/3.5-5.6 IS | ca. 0,45 m | Unterstützt | Unterstützt | Unterstützt | — |
|
Canon EF Profi-Festbrennweiten
|
|||||
| Canon EF 24mm f/1.4L II USM | ca. 0,25 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF 24mm f/2.8 IS USM | ca. 0,2 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF 35mm f/1.4L II USM | ca. 0,28 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF 50mm f/1.2L USM | ca. 0,45 m | Unterstützt | Unterstützt | Unterstützt | Unterstützt |
| Canon EF 50mm f/1.4 USM | ca. 0,45 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF 85mm f/1.2L II USM | ca. 0,95 m | Unterstützt | Unterstützt | Unterstützt | — |
|
Canon EF Profi-Zoomobjektive
|
|||||
| Canon EF 16-35mm f/2.8L III USM | ca. 0,28 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF 16-35mm f/4L IS USM | ca. 0,28 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF 24-70mm f/2.8L II USM |
ca. 0,38 m
(Makromodus ca. 0,2 m)
|
Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF 24-70mm f/4L IS USM |
ca. 0,38 m
(Makromodus ca. 0,2 m)
|
Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF 24-105mm f/4L IS USM | ca. 0,45 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF 100-400mm f/4.5-5.6L IS II USM | ca. 0,98 m | Unterstützt | Unterstützt | Unterstützt | — |
|
Kompatible Objektive von Drittanbietern
|
|||||
| Sigma 150-600mm f/5-6.3 DG OS HSM|S | ca. 2,6 m | Unterstützt | Unterstützt | Unterstützt | — |

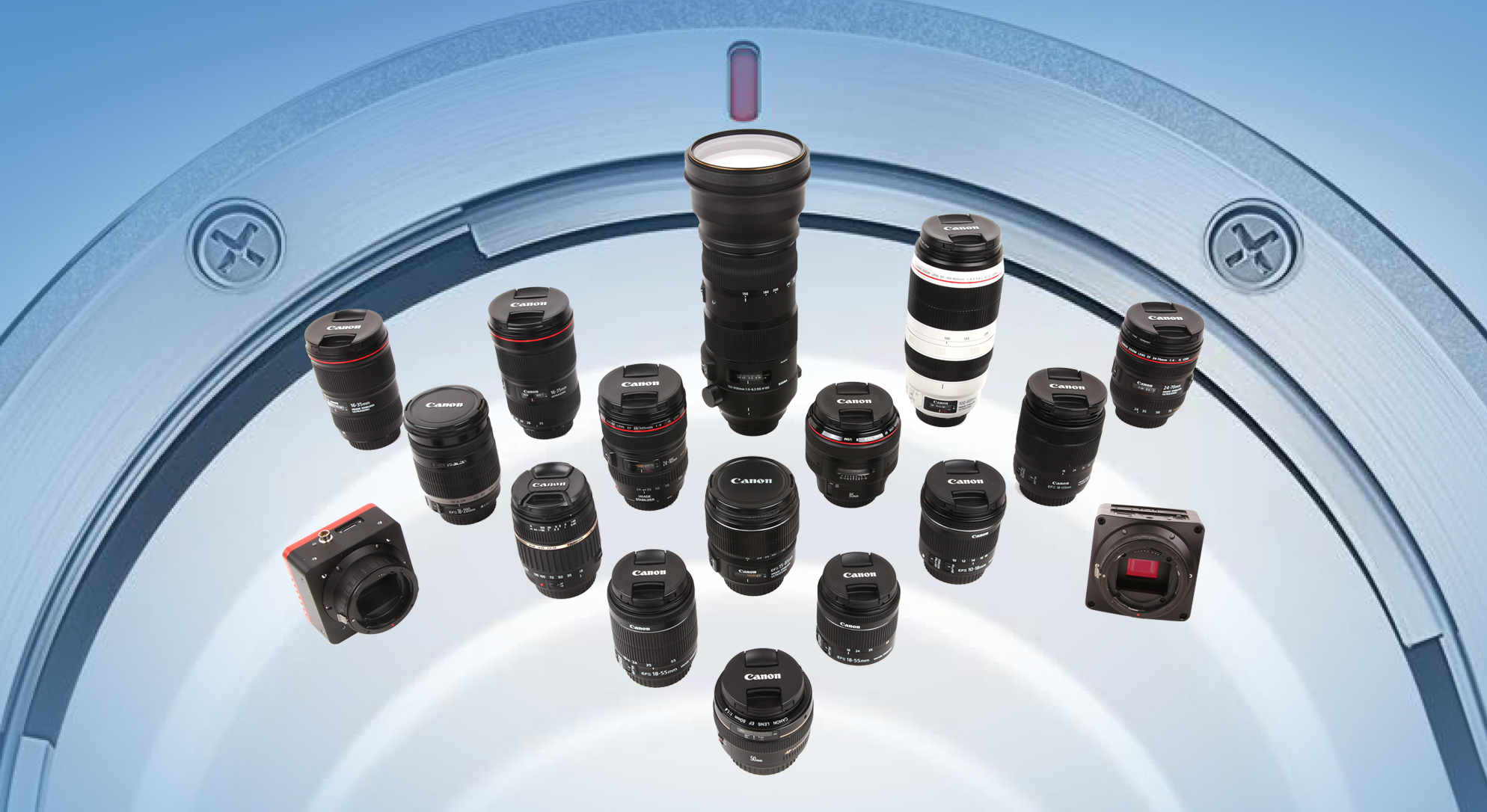

Unterstützte Canon EF Objektive
X7FCAM4K16MPA_EFL Kamera ist mit zahlreichen professionellen EF-Bajonettobjektiven vollständig kompatibel.
X7FCAM4K16MPA_EFL Multi-Interface-Kamera | Packliste #
Standard-Lieferumfang
- A Kameraverpackung: 25,5 cm × 17,0 cm × 9,0 cm (1 Stk., 1,7 kg/Box)
- B X7FCAM4K16MPA_EFL Kamera ×1
- C Netzadapter: Eingang AC 100–240 V 50/60 Hz, Ausgang DC 12 V 2 A; US POWER-12V2A (MX24Z1-1202000, US-Stecker), EU POWER-12V2A (MX24Z1-1202000, EU-Stecker)
- D USB-Maus
- E HDMI-2.0-Kabel
- F USB3.0 A-Stecker ↔ A-Stecker, vergoldet (1,5 m)
- G CD (Treiber & Anwendungen, Ø12 cm)
Optionales Zubehör
- H SD-Karte (mind. 16 GB, Class 10)
- I USB-Stick
- J USB-WLAN-Adapter (für Wi-Fi-Modus; Gehäuseform je nach Modell leicht unterschiedlich)
- K Ethernet-Kabel
- L EF-Mount-Objektiv (gängige Marken)
X7FCAM4K16MPA_EFL Multi-Interface-Kamera | Produktabmessungen #
Gesamtmaße mit montiertem Objektivadapter
Gesamtmaße inkl. Objektivadapter
Bitte vor der Installation anhand der Maßzeichnung Befestigungspunkte und Schnittstellenrichtung prüfen.
Detaillierte Einführung
Die X7FCAM4K16MPA_EFL-Serie ist für anspruchsvolle medizinische, wissenschaftliche und industrielle Bildgebung konzipiert. Sie integriert den Sony IMX283 16MP Ultra-HD CMOS-Sensor und nutzt einen Canon-EF-Mount mit umfangreichen AF- und Imaging-Funktionen. HDMI, USB3.0 und Ethernet liefern synchronen Multi-Platform-Output und bedienen hohe Auflösungs- und Schnittstellenanforderungen. Depth-Stacking, Objektivverzerrungskorrektur und Bildmessung sind integriert und erleichtern die Analyse komplexer Proben in Medizindiagnostik, Augen-/Zahnmedizin, Präzisionsmontage und Forschung.
Hauptfunktionen
- 16 MP Hochauflösung, Sony IMX283 Sensor, feine Details und natürliche Farben
- HDMI, USB3.0, Ethernet Multi-Interface-Synchronausgabe für vielfältige Displays
- Autofokus, Depth-Stacking, Objektivverzerrungskorrektur u. a. intelligente Imaging-Funktionen
- Canon EF-Mount, kompatibel mit gängigen Objektiven für unterschiedliche Szenarien
- Lokale Speicherung auf SD-Karte/USB-Stick, flexible Datenverwaltung
- Kompatibel mit Windows, macOS, Linux, Android, iOS
Kernvorteile
- Echte 16 MP Ultra-HD mit herausragender Detailwiedergabe
- Reiche Schnittstellen für gleichzeitige Nutzung und Remote-Steuerung
- Intelligenter Autofokus und effizientes Depth-Stacking steigern den Workflow
- Hohe Erweiterbarkeit (EF-Mount + Multi-Platform-Output) für vielfältige Branchenanforderungen
- Industriegrade Zuverlässigkeit für Langzeitbetrieb
