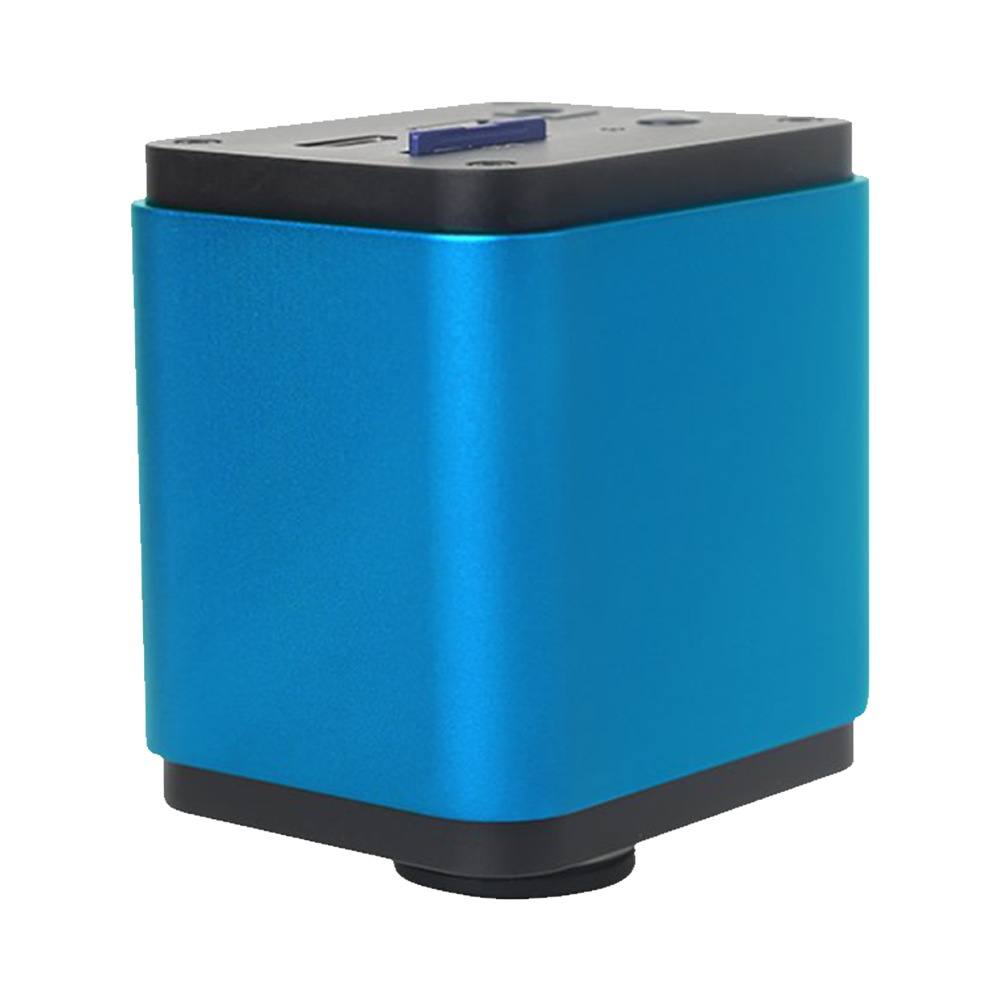

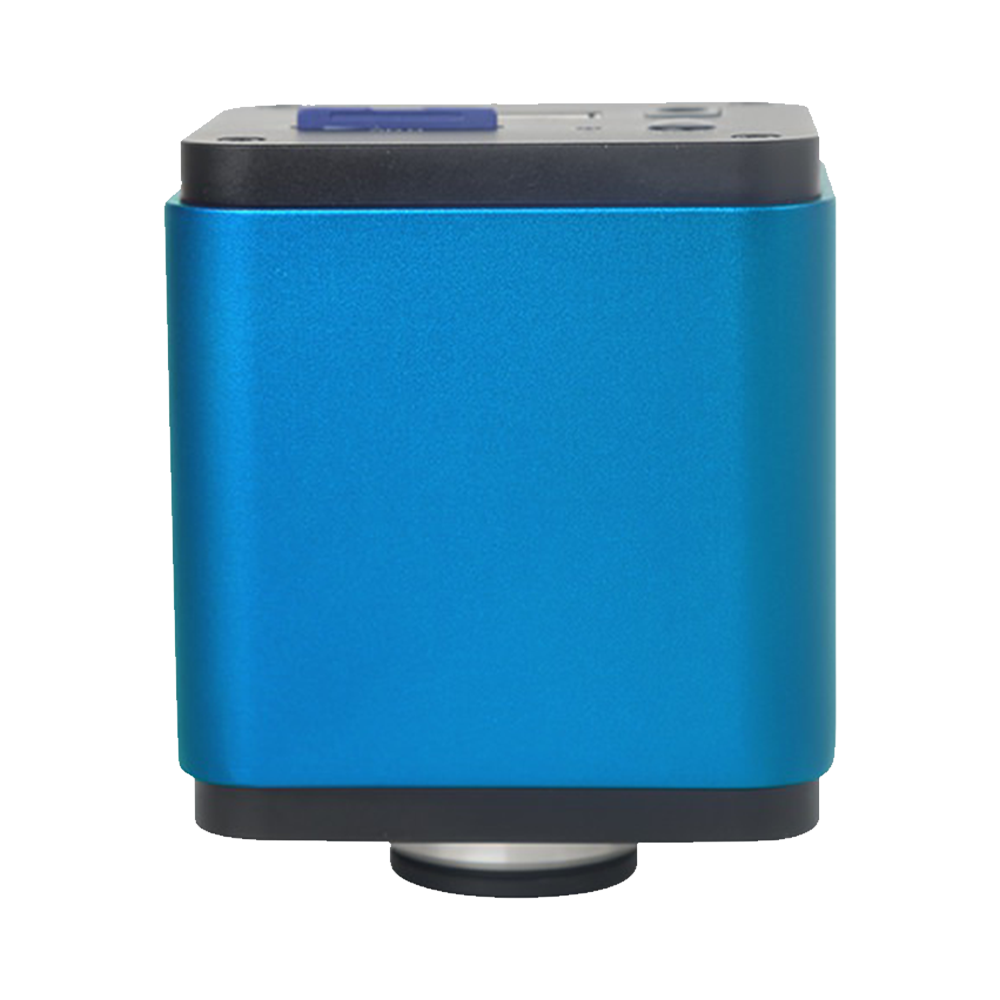

XFCAM1080PHX-Serie HDMI/Wi-Fi Autofokus-Kamera
Produktübersicht

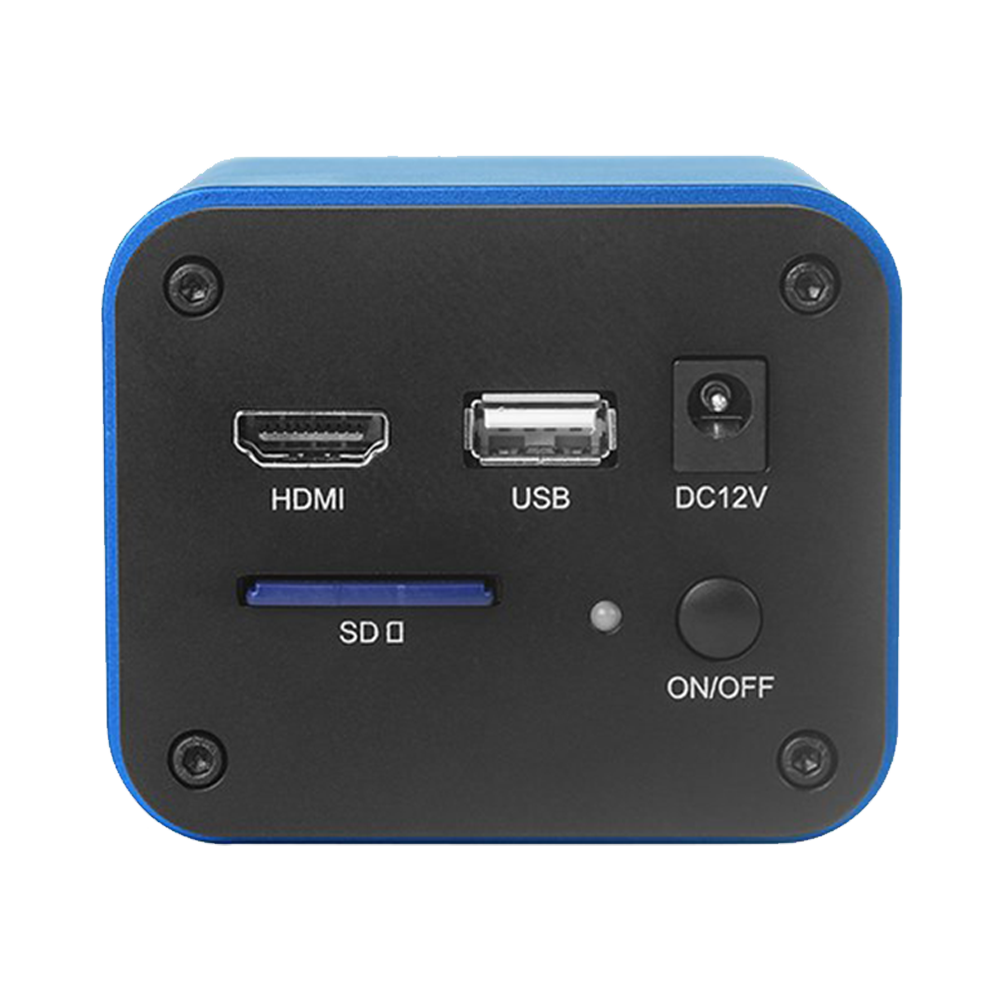

Die XFCAM1080PHX-HDMI-Kamera von Touptek ist eine CMOS-Kamera mit Mehrfachausgabe (HDMI + Wi-Fi + SD-Karte); das X in XFCAM steht für Multi-Interface, F für Autofokus. Alle Modelle nutzen hochleistungsfähige Sony-CMOS-Sensoren.
Als HDMI-Kamera lässt sie sich direkt an Displays anschließen, zusätzlich via Wi-Fi mit PCs und mobilen Geräten verbinden und Bilder/Videos auf SD-Karte speichern – ideal für Vor-Ort-Analyse und spätere Auswertung.
Ein herausragendes Merkmal ist der integrierte ARM-Prozessor: Alle Kamerafunktionen erscheinen als Bedienpanel direkt am HDMI-Display und lassen sich komfortabel mit einer USB-Maus steuern; am unteren Bildschirmrand stehen weitere Werkzeugleisten bereit.
Wird die Maus entfernt und ein USB-Wi-Fi-Modul eingesteckt, arbeitet die Kamera als Wi-Fi-Gerät und lässt sich mit ToupView oder ToupLite direkt ansteuern.
Typische Einsatzfelder sind Werksinspektion und mikroskopische Beobachtung.
Bei korrekt positioniertem Objekt erkennt die Kamera in HDMI- wie Wi-Fi-Modus sofort den Fokusstatus, startet den Autofokus, bewegt den Sensor und liefert eine scharfe Darstellung.
Hauptmerkmale
- C-Mount-Kamera mit hochempfindlichen Sony CMOS-Sensoren
- Ausgabeauflösung 1920×1080 (1080P)
- SD-Kartenspeicherung von 1080P-Videostreams (ASF-Format)
- Ermöglicht Aufnahmen mit 5–2 MP (2592×1944 / 1920×1080, PHB/PHD)
- Gleichzeitige Ausgabe über HDMI und Wi-Fi
- Autofokus über beweglichen Sensor in HDMI- und Wi-Fi-Modus
- Im HDMI-Betrieb sorgt die integrierte Maussteuerungssoftware XCamView für Kamerakontrolle
- ToupView/ToupLite steuern die Kamera über eine Wi-Fi-Hotspot-Verbindung
- Ultra-Fine-Farb-Engine gewährleistet präzise Farbwiedergabe (bei PC-Verbindung via Wi-Fi)
- Lieferumfang: ToupView/ToupLite für Video- und Bildverarbeitung
- Windows/Linux/OSX Multiplattform-Standard-SDK
- CNC-Gehäuse aus einem Stück gefertigt
(HDMI + Wi-Fi + SD-Karte) 1080P C-Mount-Autofokus-Kamera
| Modell | Ausgabeschnittstelle | Sensor | Auflösung | Bildrate | Objektiv- anschluss |
Hauptmerkmale |
|---|---|---|---|---|---|---|
| XFCAM1080PHB | HDMI Wi-Fi |
Sony IMX178(C)
1/1.8" (6.22×4.67mm)
|
5MP (2592×1944) |
HDMI: 30fps@1080P Wi-Fi: 25fps@1080P |
C-Mount-Anschluss | Autofokus 5 MP HD C-Anschluss SD-Karten-Speicher Focus-Stacking Auto-Focus-Stacking Wi-Fi-Konnektivität |
| XFCAM1080PHD | HDMI Wi-Fi |
Sony IMX185(C)
1/1.9" (7.20×4.05mm)
|
2MP (1920×1080) |
HDMI: 60fps@1080P Wi-Fi: 30fps@1080P |
C-Mount-Anschluss | Autofokus 1080P Full-HD C-Anschluss SD-Karten-Speicher Focus-Stacking Auto-Focus-Stacking Wi-Fi-Konnektivität |
Produktmerkmale
C-Mount-Kamera mit hochempfindlichen Sony CMOS-Sensoren
Ausgabeauflösung 1920×1080 (1080P)
SD-Kartenspeicherung von 1080P-Videostreams (ASF-Format)
Ermöglicht Aufnahmen mit 5–2 MP (2592×1944 / 1920×1080, PHB/PHD)
Gleichzeitige Ausgabe über HDMI und Wi-Fi
Autofokus über beweglichen Sensor in HDMI- und Wi-Fi-Modus
Im HDMI-Betrieb sorgt die integrierte Maussteuerungssoftware XCamView für Kamerakontrolle
ToupView/ToupLite steuern die Kamera über eine Wi-Fi-Hotspot-Verbindung
Ultra-Fine-Farb-Engine gewährleistet präzise Farbwiedergabe (bei PC-Verbindung via Wi-Fi)
Lieferumfang: ToupView/ToupLite für Video- und Bildverarbeitung
Windows/Linux/OSX Multiplattform-Standard-SDK
CNC-Gehäuse aus einem Stück gefertigt
XFCAM1080PHB/PHD Multi-Interface-Kamera | Packliste #
Standard-Lieferumfang
- A Kameraverpackung: L 25,5 cm × B 17,0 cm × H 9,0 cm (1 Stk., 1,43 kg/Box)
- B XFCAM1080PHB/PHD Kamera ×1
- C Netzadapter: Eingang AC 100–240 V 50/60 Hz, Ausgang DC 12 V 1 A; US-Standard GS12U12-P1I (UL/CUL/BSMI/CB/FCC), EU-Standard GS12E12-P1I (TUV(GS)/CB/CE/RoHS); EMI: EN55022, EN61204-3, EN61000-3-2/-3, FCC Part 15B, BSMI CNS14338; EMS: EN61000-4-2/3/4/5/6/8/11, EN61204-3 Klasse A
- D HDMI-Kabel
- E USB-Maus
- F USB-WLAN-Adapter
- G CD (Treiber und Anwendungen, Ø12 cm)
Optionales Zubehör
-
H Verstellbarer Okulartubus-Adapter
Dia. 23,2 mm auf C-Mount: 108001/AMA037, 108002/AMA050, 108003/AMA075; Dia. 31,75 mm auf C-Mount: 108008/ATA037, 108009/ATA050, 108010/ATA075 (je nach Kamera und Mikroskop/Teleskop wählen).
-
I Fester Okulartubus-Adapter
Dia. 23,2 mm auf C-Mount: 108005/FMA037, 108006/FMA050, 108007/FMA075; Dia. 31,75 mm auf C-Mount: 108011/FTA037, 108012/FTA050, 108013/FTA075. Hinweis: Für H und I bitte das Kameramodell und die Schnittstelle bestätigen; unsere Ingenieure unterstützen bei der Auswahl.
- J 108015 (Dia. 23,2 mm→30,0 mm) Adapterring für Ø 30 mm Okulartubus
- K 108016 (Dia. 23,2 mm→30,5 mm) Adapterring für Ø 30,5 mm Okulartubus
- L Mikrometerskalen: 106011/TS-M1 (X=0,01 mm/100Div.), 106012/TS-M2 (X,Y=0,01 mm/100Div.), 106013/TS-M7 (X=0,01 mm/100Div., 0,10 mm/100Div.)
- M SD-Karte (4 GB oder 8 GB)
XFCAM1080PHB/PHD Multi-Interface-Kamera | Produktabmessungen #
Gehäuseabmessungen und Umweltangaben
Details siehe Handbuch Abb. 5-25
Bitte vor der Installation anhand der Maßzeichnung Befestigungspunkte und Schnittstellenrichtung prüfen.
Detaillierte Einführung

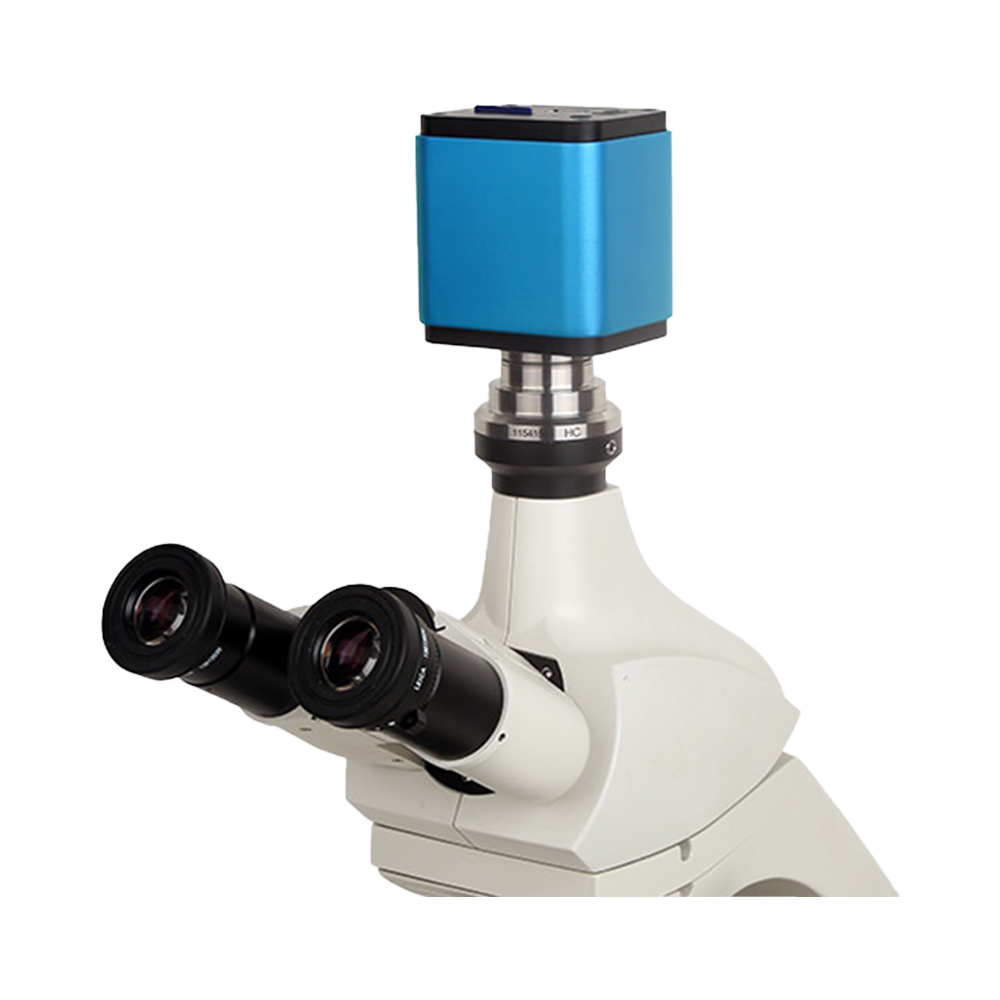

Die Autofokus-Kameras der Serie XFCAM1080PHB/PHD sind mit hochwertigen Sony CMOS-Sensoren ausgestattet und unterstützen HDMI-, Wi-Fi- und SD-Kartenausgabe. Sie wurden für mikroskopische Bildgebung, industrielle Inspektion und medizinische Beobachtung entwickelt. Automatischer Fokus, Bildmessung, großer Dynamikumfang und mehrsprachige Menüs sorgen zusammen mit dem C-Mount für hohe Kompatibilität zu Stereo-Mikroskopen und industriellen Prüfaufbauten.
Hauptfunktionen
- 5 MP/2 MP hochwertige Bildgebung mit 1080P-HD-Videoausgabe
- HDMI-, SD-Karten- und drahtlose Wi-Fi-Ausgabe für flexible Datenwege
- Autofokus, Bildmessung, großer Dynamikumfang, Bildvergleich u. a.
- Lokale Speicherung auf SD-Karte für einfache Archivierung vor Ort
- Mehrsystemkompatibel und einfach zu bedienen
Kernvorteile
- Lokale und drahtlose Mehrkanalausgabe für flexible Anwendungen
- Autofokus und breiter Dynamikumfang für anspruchsvolle Proben
- Ideal für Lehre, Qualitätsprüfung und Laborumgebungen
- Kompaktes Design, einfache Bedienung, wartungsfreundlich
