XFCAMTOP4K-Serie Autofokus-Kamera
Produktübersicht

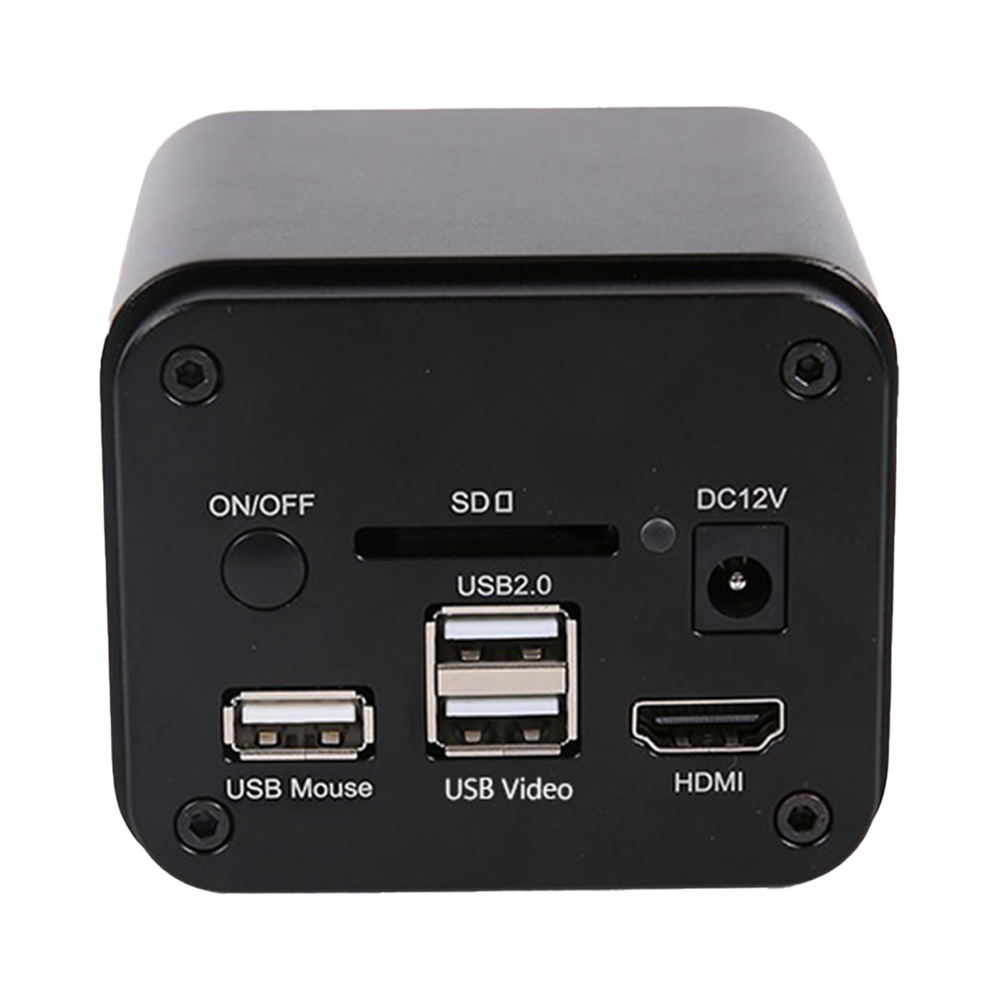

Die XFCAM1080PHX HDMI-Kamera ist eine von Touptek entwickelte CMOS-Kamera mit Mehrfachausgabe (HDMI+Wi-Fi+SD-Karte). Die Bezeichnung XFCAM steht für Mehrfachschnittstellen (X) und Autofokus (F). Die XFCAM1080PHX-Kameras verwenden hochleistungsfähige Sony CMOS-Bildsensoren.
Die XFCAM1080PHX HDMI-Kamera fungiert primär als HDMI-Kamera mit direkter Verbindung zu HDMI-Monitoren. Zusätzlich kann sie über Wi-Fi mit Computern, Smartphones oder Tablets verbunden werden. Bilder und Videos werden auf SD-Karten für Vor-Ort-Analysen und nachfolgende Forschung gespeichert.
Das Hauptmerkmal der XFCAM1080PHX HDMI-Kamera ist der integrierte ARM-Kern, der Kamerasteuerungsfunktionen als Bedienfeld direkt auf dem HDMI-Monitor anzeigt. Benutzer können über eine USB-Maus direkt verschiedene Kameraparameter steuern. Die HDMI-Anzeigenschnittstelle bietet zudem verschiedene Werkzeugleisten-Schaltflächen am unteren Bildschirmrand.
Nach Entfernen der Maus und Einsetzen eines USB-Wi-Fi-Moduls wird die XFCAM1080PHX-Kamera zu einer Wi-Fi-Schnittstellen-Kamera. Nach Verbindung des Computers mit diesem Wi-Fi-Netzwerk können Benutzer die mitgelieferte Software ToupView oder ToupLite zur direkten Hardware-Steuerung nutzen.
Die XFCAM1080PHX HDMI-Kamera eignet sich für Fabrik-Vor-Ort-Prüfungen und Mikroskopbeobachtungen.
Bei Platzierung des Beobachtungsobjekts in einem bestimmten Abstand unter dem Objektiv kann die XFCAM1080PHX sowohl im HDMI- als auch im Wi-Fi-Modus sofort den Fokussierungszustand des Objekts erkennen. Das Programm aktiviert die Autofokusfunktion und bewegt den Sensor schnell zur Fokussierung des Objekts für klare Beobachtung.
Hauptmerkmale
- Sony Exmor/Starvis rückbeleuchtete CMOS-Sensoren
- 1920×1080 (1080P) Ausgabeauflösung
- 4K/1080P HDMI-Ausgabe mit adaptiver Umschaltung
- SD-Karte/USB-Speicherstick für Bild- oder Videospeicherung mit lokaler Vorschau und Wiedergabe
- Integrierte XCamView-Software zur Kamerasteuerung
- Autofokus durch Sensorbewegung im HDMI- & Wi-Fi-Modus
- Leistungsstarke ISP-Funktionen mit deutlicher Schärfung und 3D-Rauschunterdrückung, präziserer ROI-Weißabgleich
- Integrierte XCamView-Software mit umfangreichen Bildverarbeitungs- und Messfunktionen, unterstützt automatische Kantenerkennung und automatische Messung
- iOS/Android-Mobile-Apps, kostenloser Download im App Store
(HDMI+Wi-Fi+SD-Karte) 1080P C-Mount-Autofokus-Kamera
| Modell | Ausgabeschnittstelle | Sensor | Auflösung | Bildrate | Objektiv- anschluss |
Hauptmerkmale |
|---|---|---|---|---|---|---|
| XFCAMTOP4K8MPA | HDMI USB2.0 Wi-Fi |
Sony IMX334(C)
1/1.8" (7.68×4.32mm)
|
8MP (3840×2160) |
HDMI: 30fps@4K USB: 30fps@4K Wi-Fi: 30fps@4K |
C-Mount-Anschluss | Autofokus 4K Ultra-HD C-Anschluss SD-Karten-Speicher Focus-Stacking Auto-Focus-Stacking Wi-Fi-Konnektivität |
Produktmerkmale
Sony Exmor/Starvis rückbeleuchtete CMOS-Sensoren
1920×1080 (1080P) Ausgabeauflösung
4K/1080P HDMI-Ausgabe mit adaptiver Umschaltung
SD-Karte/USB-Speicherstick für Bild- oder Videospeicherung mit lokaler Vorschau und Wiedergabe
Integrierte XCamView-Software zur Kamerasteuerung
Autofokus durch Sensorbewegung im HDMI- & Wi-Fi-Modus
Leistungsstarke ISP-Funktionen mit deutlicher Schärfung und 3D-Rauschunterdrückung, präziserer ROI-Weißabgleich
Integrierte XCamView-Software mit umfangreichen Bildverarbeitungs- und Messfunktionen, unterstützt automatische Kantenerkennung und automatische Messung
iOS/Android-Mobile-Apps, kostenloser Download im App Store
XFCAMTOP4K8MPA Multi-Interface-Kamera | Packliste #
Standard-Lieferumfang
- A Kameraverpackung: L 25,5 cm × B 17,0 cm × H 9,0 cm (1 Stk., 1,43 kg/Box)
- B XFCAMTOP4K8MPA Kamera ×1
- C Netzadapter: Eingang AC 100–240 V 50/60 Hz, Ausgang DC 12 V 1 A; US-Standard GS12U12-P1I (UL/CUL/BSMI/CB/FCC), EU-Standard GS12E12-P1I (TUV(GS)/CB/CE/RoHS); EMI: EN55022, EN61204-3, EN61000-3-2/-3, FCC Part 15B, BSMI CNS14338; EMS: EN61000-4-2/3/4/5/6/8/11, EN61204-3 Klasse A
- D USB-Maus
- E HDMI-Kabel
- F Hochgeschwindigkeits-USB-2.0-A↔A-Datenkabel, vergoldet (2,0 m)
- G CD (Treiber und Anwendungen, Ø12 cm)
Optionales Zubehör
- H SD-Karte (ab 16 GB, Geschwindigkeitsklasse 10)
-
I Verstellbarer Okulartubus-Adapter
Dia. 23,2 mm auf C-Mount: 108001/AMA037, 108002/AMA050, 108003/AMA075; Dia. 31,75 mm auf C-Mount: 108008/ATA037, 108009/ATA050, 108010/ATA075 (je nach Kamera- und Mikroskop-/Teleskopmodell auswählen).
-
J Fester Okulartubus-Adapter
Dia. 23,2 mm auf C-Mount: 108005/FMA037, 108006/FMA050, 108007/FMA075; Dia. 31,75 mm auf C-Mount: 108011/FTA037, 108012/FTA050, 108013/FTA075. Hinweis: Für Optionen I und J bitte zuerst das Kameramodell (C-Mount) bestätigen; unsere Ingenieure unterstützen bei der Auswahl.
- K 108015 (Dia. 23,2 mm→30,0 mm) Adapterring für Ø 30 mm Okulartubus
- L 108016 (Dia. 23,2 mm→30,5 mm) Adapterring für Ø 30,5 mm Okulartubus
- M Mikrometerskalen: 106011/TS-M1 (X=0,01 mm/100Div.), 106012/TS-M2 (X,Y=0,01 mm/100Div.), 106013/TS-M7 (X=0,01 mm/100Div., 0,10 mm/100Div.)
- N USB-Stick
- O USB-WLAN-Adapter (für den WiFi-Modus erforderlich, Gehäuseform je nach Modell geringfügig unterschiedlich)
XFCAMTOP4K8MPA Multi-Interface-Kamera | Produktabmessungen #
Gehäuseabmessungen und Umweltangaben
Details siehe Handbuch Abb. 5-9 (mit Schnittstellenmarkierung)
Bitte vor der Installation anhand der Maßzeichnung Befestigungsbohrungen und Schnittstellenrichtung prüfen.
Detailbeschreibung
Die 4K-Autofokus-Kameras der Serie XFCAMTOP4K8MPA sind mit leistungsstarken CMOS-Sensoren von Sony ausgestattet und bieten HDMI-, USB-2.0- und Wi-Fi-Ausgänge. Sie wurden für den industriellen Einsatz vor Ort sowie für mikroskopische Lehrumgebungen entwickelt. Funktionen wie Autofokus, Videoaufzeichnung und Bildvergleich sowie die hohe Kompatibilität von C-Mount-Objektiven liefern effiziente Bildgebung und Datenverwaltung in vielfältigen Szenarien.
Hauptfunktionen
- 4K-UHD-Bildgebung mit 8 MP CMOS-Sensor
- HDMI-, USB-2.0- und Wi-Fi-Ausgänge, unterstützt kabellose Echtzeitübertragung
- Autofokus, Videoaufzeichnung, Bildvergleich und Messfunktionen
- Lokale Speicherung auf SD-Karte/USB-Stick für sichere und bequeme Datenablage
- Unterstützt Windows, macOS, Linux, Android und iOS
Kernvorteile
- 4K-Hochauflösung erfüllt Anforderungen an detailreiche Inspektion und Lehre
- Vielfältige Ausgänge für flexible Nutzung in verschiedenen Szenarien
- Autofokus und Bildverbesserung steigern Effizienz in Labor und QS
- Industrietaugliche Qualität für langzeitstabilen Betrieb
