XFCAMTOP_MINI-Serie C-Mount-CMOS-Autofokus-Kamera
Produktübersicht
Die X7FCAM4K16MPA_EFL HDMI-Kamera ist eine von Touptek entwickelte Kamera mit Mehrfachausgabe (HDMI+NETWORK+USB). Die Bezeichnung X7FCAM4K16MPA_EFL steht für: X = Mehrfachschnittstellen, 7-Serie = Toupteks AI-High-End-Plattform, F = Autofokus, 4K = HDMI-Ausgabe in 4K, 16MP = maximale Bildausgabe von 16 MP, A = Sensor-Typ A, EFL = Electronic Focus Lens (Canon), steht für elektronische Fokussteuerung und Canon EF-Mount-Objektive. Die Kamera verfügt über einen großformatigen, hochauflösenden und leistungsstarken CMOS-Sensor. Sie kann direkt an HDMI-Monitore angeschlossen werden, über NETWORK/USB mit Computern verbunden werden und speichert Bilder und Videos auf SD-Karten oder USB-Speichersticks für Vor-Ort-Analysen und nachfolgende Forschung.
Die X7FCAM4K16MPA_EFL HDMI-Kamera gibt Echtzeitbilder über die HDMI-Schnittstelle aus und ermöglicht die Bedienung der grafischen Benutzeroberfläche über USB-Maus für Bildanzeige-Anpassungen, Verarbeitung, Messungen und weitere Funktionen.
Das Hauptmerkmal der X7FCAM4K16MPA_EFL HDMI-Kamera ist die Kompatibilität mit allen unterstützten EF-Mount-Objektiven. Nach korrekter Installation des Objektivs können auf der HDMI-Oberfläche Echtzeit-Informationen zu Brennweite, Blende und Fokus des Objektivs abgerufen werden, mit Steuerungsmöglichkeiten für Blende/manuellen Fokus/Autofokus.
Die Kamera eignet sich für medizinische Untersuchungen wie Augenheilkunde und Zahnmedizin sowie für Ultra-HD-Industrieprüfungen. Je nach Kundenbedarf können verschiedene EF-Mount-Objektive mit unterschiedlichen Brennweiten angepasst werden.
Hauptmerkmale
- Großformatiger, hochauflösender und leistungsstarker rückbeleuchteter Sony CMOS-Sensor
- Kompatibel mit verschiedenen EF-Mount-Objektiven für Blendensteuerung/manuellen Fokus/Autofokus
- Basierend auf Objektivfokussteuerung, Realisierung von Tiefenschärfensynthese nach Fokussierung
- Objektivverzeichnungskorrektur-Funktion
- 4K/1080P HDMI-Ausgabe mit adaptiver Umschaltung
- SD-Karte/USB-Speicherstick für Video- oder Bildaufnahmen mit lokaler Vorschau und Wiedergabe
- Unterstützt RAW-Format-Bilderfassung und -Anzeige
- Unterstützt automatisches Foto-Upload über Netzwerk auf Server
- Unterstützt USB-Audiosteuerungsmodul für Echtzeit-Sprachbefehlssteuerung der Kamera für Foto-, Video- und Einfrierungsfunktionen
- Neue Benutzeroberfläche mit umfangreichen Dateiverwaltungsfunktionen, Bildvergleich (2 oder 4 Bilder), Bild-zu-Live-Video-Vergleich, Mehrbildtiefenschärfensynthese, Mehrbildpanorama
- Leistungsstarke ISP-Funktionen mit deutlicher Schärfung und 3D-Rauschunterdrückung, präziserer ROI-Weißabgleich
- Echtzeit-Video-Tiefenschärfensynthese und Echtzeit-Video-WDR-Ausgabe
- Echtzeit-Stitching-Funktion für höhere Bildqualität durch Echtzeitverarbeitung
4K EF-Mount-Autofokus-Kamera
| Modell | Ausgabeschnittstelle | Sensor | Auflösung | Bildrate | Objektiv- anschluss |
Hauptmerkmale |
|---|---|---|---|---|---|---|
| XFCAMTOP4K8MPC_MINI | HDMI1.4 USB2.0 WiFi |
Sony IMX678(C)
1/1.8" (7.68×4.32mm)
|
8MP (3840×2160) |
HDMI: 30fps@3840×2160 USB2.0: 30fps@3840×2160, 30fps@2688×1512, 30fps@1920×1080 WiFi: 30fps@3840×2160, 30fps@1920×1080, 30fps@1280×720 |
C-Mount-Anschluss | Autofokus 4K Ultra-HD C-Anschluss Focus-Stacking Auto-Focus-Stacking |
| XFCAMTOP1080P2MPA_MINI | HDMI1.4 USB2.0 WiFi |
Sony IMX385(C)
1/2" (7.2×4.05mm)
|
2MP (1920×1080) |
HDMI: 60fps@1920×1080 USB2.0: 60fps@1920×1080 WiFi: 60fps@1920×1080, 60fps@1280×720 |
C-Mount-Anschluss | Autofokus 1080P Full-HD C-Anschluss Focus-Stacking Auto-Focus-Stacking |
Produktmerkmale
Großformatiger, hochauflösender und leistungsstarker rückbeleuchteter Sony CMOS-Sensor
Kompatibel mit verschiedenen EF-Mount-Objektiven für Blendensteuerung/manuellen Fokus/Autofokus
Basierend auf Objektivfokussteuerung, Realisierung von Tiefenschärfensynthese nach Fokussierung
Objektivverzeichnungskorrektur-Funktion
4K/1080P HDMI-Ausgabe mit adaptiver Umschaltung
SD-Karte/USB-Speicherstick für Video- oder Bildaufnahmen mit lokaler Vorschau und Wiedergabe
Unterstützt RAW-Format-Bilderfassung und -Anzeige
Unterstützt automatisches Foto-Upload über Netzwerk auf Server
Unterstützt USB-Audiosteuerungsmodul für Echtzeit-Sprachbefehlssteuerung der Kamera für Foto-, Video- und Einfrierungsfunktionen
Neue Benutzeroberfläche mit umfangreichen Dateiverwaltungsfunktionen, Bildvergleich (2 oder 4 Bilder), Bild-zu-Live-Video-Vergleich, Mehrbildtiefenschärfensynthese, Mehrbildpanorama
Leistungsstarke ISP-Funktionen mit deutlicher Schärfung und 3D-Rauschunterdrückung, präziserer ROI-Weißabgleich
Echtzeit-Video-Tiefenschärfensynthese und Echtzeit-Video-WDR-Ausgabe
Echtzeit-Stitching-Funktion für höhere Bildqualität durch Echtzeitverarbeitung
XFCAMTOP_MINI Multi-Interface-Kamera | Packliste #
Standard-Lieferumfang
- A Kameraverpackung: L 16,3 cm × B 16,3 cm × H 7,4 cm (1 Stk., 1,48 kg/Box)
- B XFCAMTOP_MINI Kameraserie ×1
- C Netzadapter: Eingang AC 100–240 V 50/60 Hz, Ausgang DC 12 V 1 A; US-Version POWER-U-12V1A (MSA-C1000IC12.0-12W-US: UL/CE/FCC), EU-Version POWER-E-12V1A (MSA-C10001C12.0-12W-DE: UL/CE/FCC); EMI: FCC Part 15 Subpart B; EMS: EN61000-4-2/3/4/5/6
- D USB-Maus
- E HDMI-Kabel
- F USB Type-C-zu-Type-A-Datenkabel (1,5 m)
Optionales Zubehör
- G USB-Stick
- H USB-WLAN-Adapter (für den WiFi-Modus, Gehäuseform je nach Modell leicht unterschiedlich)

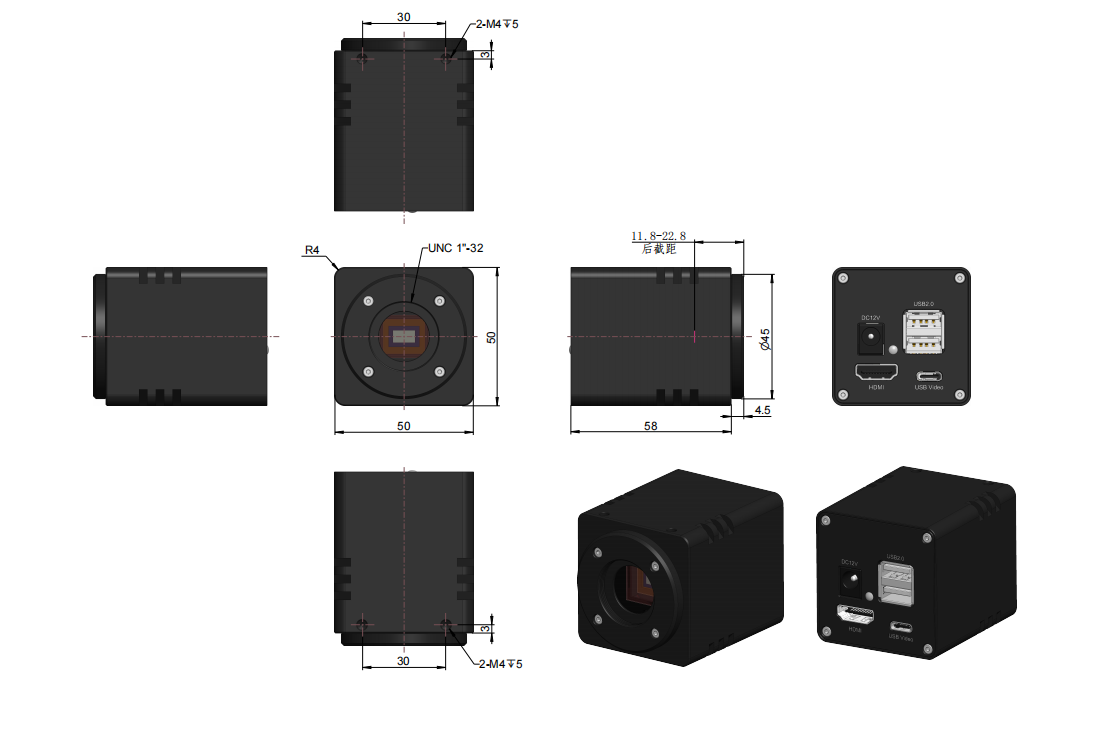

XFCAMTOP_MINI Multi-Interface-Kamera | Produktabmessungen #
Gehäuseabmessungen und Umweltangaben
Details siehe Handbuch Abb. 5-12
Bitte vor der Installation anhand der Maßzeichnung die Befestigungslöcher und Schnittstellenrichtung prüfen.
Produktübersicht
Die XFCAMTOP_MINI-Serie von ToupTek ist eine kompakte Autofokus-Kamera, die für präzise mikroskopische Beobachtungen entwickelt wurde. Sie kombiniert die neueste rückwärtig belichtete CMOS-Technologie von Sony mit einem hochpräzisen Autofokussystem (Genauigkeit bis zu 0,01 mm) und erzielt so schnelle und exakte Fokussierung. Die Kamera unterstützt HDMI-, USB- und WiFi-Ausgabe und integriert die XCamView-Software mit vollständigen Bildverarbeitungs- und Messfunktionen – ideal für industrielle Inspektionen und Mikroskopie-Anwendungen.
Die Serie umfasst zwei Modelle: XFCAMTOP4K8MPC_MINI mit Sony IMX678 Sensor bietet 8 MP Auflösung und 4K-Videoausgabe; XFCAMTOP1080P2MPA_MINI mit Sony IMX385 Sensor liefert 2 MP Auflösung und 60 fps. Beide Modelle unterstützen eine konjugierte Kalibrierung, damit Okularansicht und Kameraabbild synchron scharf bleiben.
Technische Merkmale
- Hochpräziser Autofokus: Genauigkeit bis zu 0,01 mm, konfigurierbare Fokuszone
- Sony rückwärtig belichtete Sensoren: Starvis2/Starvis-Technologie mit exzellenter Low-Light-Performance
- Mehrfachausgänge: HDMI 1.4, USB 2.0 und WiFi für parallelen Betrieb
- Intelligente Bildverarbeitung: 3D-Rauschunterdrückung, ROI-Weißabgleich, automatische Kantenerkennung
- Messfunktionen: Unterstützt zahlreiche Messwerkzeuge inklusive Automatikmessung
- Sprachsteuerung: Kompatibel mit USB-Audiomodul für Sprachbefehle
- Konjugierte Kalibrierung: Sorgt für synchronen Fokus zwischen Okular und Kamera
- Kompaktes Design: 78 × 65 × 94,5 mm kleines Gehäuse
Anwendungsbereiche
- Industrielle Prüfung: PCB-Inspektion, FPC-Leiterbahnkontrolle, Qualitätsprüfung von Elektronikkomponenten
- Biologische Forschung: Beobachtung von Pflanzenschnitten, Überwachung von Zellkulturen
- Materialanalyse: Metallografische Gefügeanalyse, Oberflächendefektprüfung
- Lehre und Demonstration: Mikroskopie-Schulung, Laboraufzeichnungen, Remote-Unterricht
- Qualitätskontrolle: Sichtprüfung von Produkten, Maßkontrolle
- Medizinische Anwendungen: Pathologieschnitte, klinische Tests
Produktvorteile
Präziser Fokus
0,01 mm Fokusgenauigkeit
Schnelle, exakte Positionierung
Kompaktes Design
Schlankes Gehäuse
Einfach zu integrieren
Mehrfachschnittstellen
HDMI/USB/WiFi
Flexible Anbindung
Intelligente Funktionen
Integriertes XCamView
Umfassende Messlösungen
