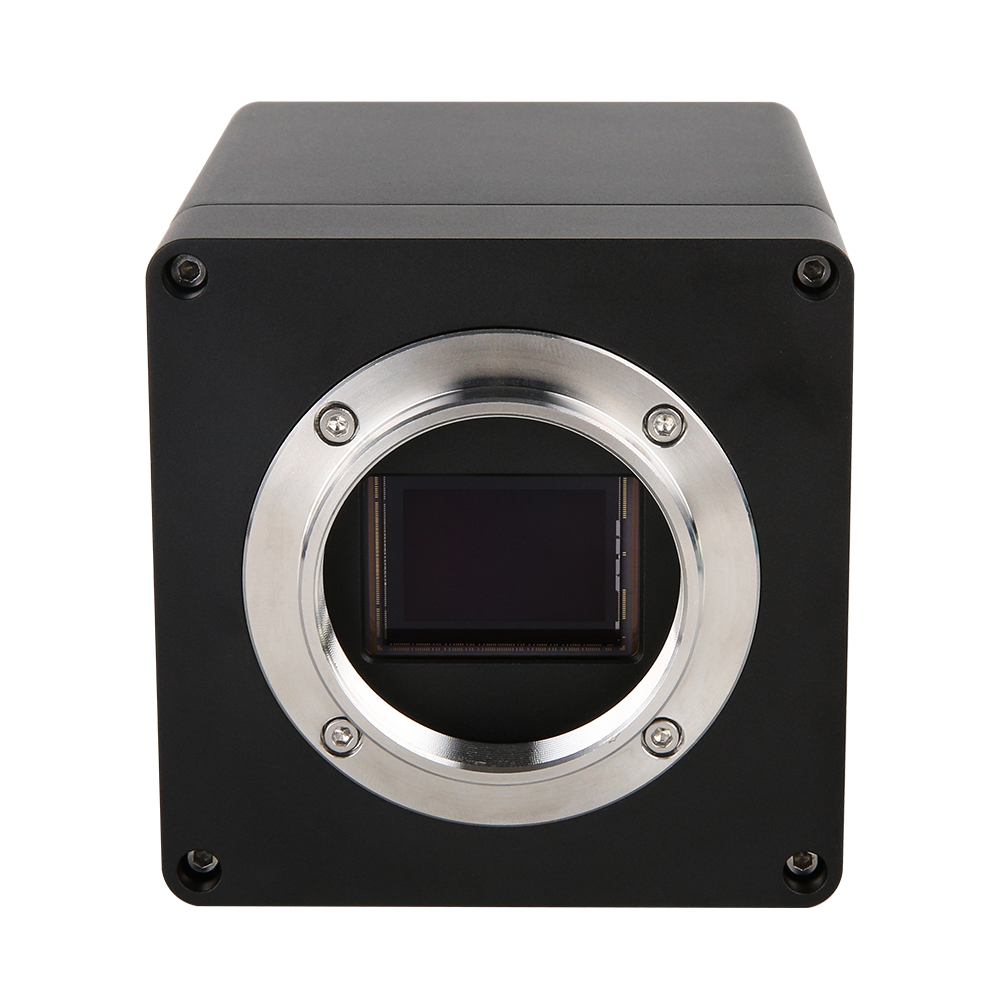

ITR3CMOS-Serie Schwachlicht-Bildgebung/Halbleiter-Kühlkamera
Produktübersicht
Die ITR3CMOS-Serie richtet sich an Forschungs- und Industrieanwendungen mit Schwachlicht und langen Belichtungen. Sie nutzt hochleistungsfähige CMOS-Sensoren wie Sony Exmor sowie eine zweistufige Halbleiter-(TEC-)Tiefkühlarchitektur und eignet sich für Fluoreszenz- bzw. Chemilumineszenz-Aufnahmen, Spektral-/UV-Prüfungen sowie Halbleiter- und Materialanalysen. Eine integrierte Antibeschlag-Optik plus Regelkreis senken die Sensortemperatur um rund 40 °C unter die Umgebung und stabilisieren sie binnen weniger Minuten (modellabhängig), wodurch niedriger Dunkelstrom, geringes Rauschen, hohe Quanteneffizienz und konsistente Bildqualität erreicht werden.
Die Kamera setzt auf USB3.0 (5 Gbit/s) als Hauptschnittstelle, unterstützt 8/12/16-Bit-Datenausgabe und Langzeitbelichtungen (typisch bis 3600 s, modellabhängig). Sie bietet Freilauf-, Soft- und Hard-Trigger sowie Mehrkamerasynchronisation; industrielle I/Os erleichtern die Kopplung mit externen Lichtquellen, Motion-Systemen und Erfassungslösungen. Optionale Schnittstellenvarianten (z. B. 10GigE/Camera Link, je nach Modell) erfüllen unterschiedliche Verkabelungs- und Bandbreitenanforderungen. ToupView und plattformübergreifende SDKs (Windows / Linux / macOS / Android) sind enthalten und unterstützen die Systemintegration sowie Weiterentwicklung.
Hauptmerkmale
- Hochempfindliche, rauscharm arbeitende CMOS-Sensoren (u. a. Sony Exmor, modellabhängig) decken Anwendungen vom sichtbaren Bereich bis zum nahen UV ab.
- Zweistufige TEC-Tiefkühlung: typischer Temperaturunterschied ΔT ≈ 40 °C unter Umgebung, reduziert den Dunkelstrom deutlich.
- Geschlossener Temperaturregelkreis mit programmierbarer Vorgabe; die Zieltemperatur stabilisiert sich in kurzer Zeit (modellabhängig).
- Antibeschlag-/Antikondensations-Optik hält Fenster und Sensor auch bei niedrigen Temperaturen und langen Belichtungen sauber.
- Optionale Schutzfenster: IR-Cut / Double-AR (modell- und anwendungsabhängig).
- Bittiefe und Dynamikbereich: 8 / 12 / 16-Bit Datenausgabe (modellabhängig) für feinere Abstufungen schwacher Signale.
- Langzeitbelichtung: typischerweise bis zu 3600 s (modellabhängig), ideal für äußerst schwache Lichtquellen.
- Daten & Schnittstellen: USB3.0-Hochgeschwindigkeitslink; optional 10GigE / Camera Link (modellabhängig).
- Trigger-Modi: Freilauf, Software-Trigger, externer Hardware-Trigger; unterstützt Mehrkamera- und Peripherie-Synchronisation.
- Bildfunktionen: ROI/Fensterung, digitales Binning, Spiegelung, Gamma/LUT usw. (modellabhängig).
- Industriefähige I/Os: optisch isolierte Trigger-/Blitzausgänge sowie programmierbare GPIOs (modellabhängig).
- Spektral-/Bandanpassung: Sichtbar / NIR / UV (abhängig von Sensor und Fenster).
- Elektrik und Zuverlässigkeit: Rauscharmes Netzteil und störunempfindliches Design sichern einen kontinuierlichen, stabilen Dauerbetrieb.
- Begleitsoftware: ToupView; SDKs für Windows / Linux / macOS / Android, kompatibel mit gängigen Drittanbieter-Schnittstellen.
- Anwendungsfelder: Fluoreszenz/Chemilumineszenz, Spektral- bzw. UV-Prüfung, Halbleiter- und Materialanalyse, Schwachlichtmikroskopie u. a.
Produktmodelle
ITR3CMOS | Zweistufige TEC-Tiefkühlung (ΔT ≈ 40 °C) | Sichtbar/UV | USB3.0 (optionale Schnittstellen) | Industrielle Synchronisation und Stabilität
| Produktmodell | Sensor/Größe | Auflösung | Pixelgröße | Verschlussart | Bildrate | Datenschnittstelle | Farbtyp | Aktion |
|---|---|---|---|---|---|---|---|---|
| ITR3CMOS09000KMA-10G |
Sony IMX533CLK-D
1.0" (15.95mm) | 11.28mm × 11.28mm
|
9MP (2992×3000) | 3.76μm × 3.76μm | Rolling Shutter |
40fps@2992x3000
62fps@1488x1500
186fps@992x998
|
10GigE |
|
Details ansehen |
| ITR3CMOS45000KMA |
Sony IMX492LLJ-C
1.4" (22.96mm) | 18.93mm × 13.00mm
|
45MP (8176×5616) | 2.315μm × 2.315μm | Rolling Shutter |
8.1fps@8176x5616
30.0fps@4080x2808
8.1fps@7408x5556
33.0fps@3696x2778
10.4fps@8176x4320
34.7fps@4096x2160
62.5fps@2048x1080
86.5fps@1360x720
|
USB3.0 |
|
Details ansehen |
| ITR3CMOS26000KPA |
Sony IMX571BQR-C
1.8" (28.23mm) | 23.48mm × 15.67mm
|
26MP (6224×4168) | 3.76μm × 3.76μm | Rolling Shutter |
14fps@6224x4168
37fps@3104x2084
110fps@2064x1388
|
USB3.0 |
|
Details ansehen |
| ITR3CMOS26000KMA |
Sony IMX571BLR-J
1.8" (28.23mm) | 23.48mm × 15.67mm
|
26MP (6224×4168) | 3.76μm × 3.76μm | Rolling Shutter |
14fps@6224x4168
37fps@3104x2084
110fps@2064x1388
|
USB3.0 |
|
Details ansehen |
| ITR3CMOS21000KPA |
Sony IMX269AQR
1.4" (21.78mm) | 17.4mm × 13.1mm
|
21MP (5280×3954) | 3.3μm × 3.3μm | Rolling Shutter |
17fps@5280x3954
17fps@3952x3952
56fps@2640x1976
67fps@1760x1316
192fps@584x438
|
USB3.0 |
|
Details ansehen |
| ITR3CMOS20000KPA |
Sony IMX183CQK
1.0" (15.72mm) | 13.056mm × 8.755mm
|
20MP (5440×3648) | 2.4μm × 2.4μm | Rolling Shutter |
19.0fps@5440x3648
48.8fps@2736x1824
59.4fps@1824x1216
|
USB3.0 |
|
Details ansehen |
| ITR3CMOS20000KPA-G |
Sony IMX183CQK
1.0" (15.72mm) | 13.056mm × 8.755mm
|
20MP (5440×3648) | 2.4μm × 2.4μm | Rolling Shutter |
4.5fps@5440x3648
18.5fps@2736x1824
41.7fps@1824x1216
|
GigE |
|
Details ansehen |
| ITR3CMOS20000KMA |
Sony IMX183CLK
1.0" (15.72mm) | 13.056mm × 8.755mm
|
20MP (5440×3648) | 2.4μm × 2.4μm | Rolling Shutter |
19.0fps@5440x3648
48.8fps@2736x1824
59.5fps@1824x1216
|
USB3.0 |
|
Details ansehen |
| ITR3CMOS20000KMA-G |
Sony IMX183CLK
1.0" (15.72mm) | 13.056mm × 8.755mm
|
20MP (5440×3648) | 2.4μm × 2.4μm | Rolling Shutter |
4.5fps@5440x3648
18.5fps@2736x1824
41.7fps@1824x1216
|
GigE |
|
Details ansehen |
| ITR3CMOS10300KPA |
Sony IMX294CJK
1.4" (23.11mm) | 19.11mm × 13mm
|
10.3MP (4128×2808) | 2.315μm × 2.315μm | Rolling Shutter |
30.0fps@4128x2808
38.5fps@4096x2160
59.8fps@2048x1080
87.2fps@1360x720
|
USB3.0 |
|
Details ansehen |
| ITR3CMOS10300KMA |
Sony IMX492LLJ-C
1.4" (23.11mm) | 19.11mm × 13mm
|
10.3MP (4128×2808) | 2.315μm × 2.315μm | Rolling Shutter |
30.0fps@4128x2808
38.5fps@4096x2160
59.8fps@2048x1080
87.2fps@1360x720
|
USB3.0 |
|
Details ansehen |
| ITR3CMOS09000KPA |
Sony IMX533CQK-C
1.0" (15.95mm) | 11.28mm × 11.28mm
|
9MP (2992×3000) | 3.76μm × 3.76μm | Rolling Shutter |
40fps@2992x3000
62fps@1488x1500
186fps@992x998
|
USB3.0 |
|
Details ansehen |
| ITR3CMOS09000KMA |
Sony IMX533CLK-D
1.0" (15.95mm) | 11.28mm × 11.28mm
|
9MP (2992×3000) | 3.76μm × 3.76μm | Rolling Shutter |
40fps@2992x3000
62fps@1488x1500
186fps@992x998
|
USB3.0 |
|
Details ansehen |
| ITR3CMOS08300KPA |
Sony IMX585-AAQJ1-C
0.8" (12.78mm) | 11.14mm × 6.26mm
|
8.3MP (3840×2160) | 2.9μm × 2.9μm | Rolling Shutter |
45fps@3840x2160
70fps@1920x1080
|
USB3.0 |
|
Details ansehen |
| ITR3CMOS07100KPA |
Sony IMX428LQJ
1.1" (17.47mm) | 14.4mm × 9.9mm
|
7.1MP (3200×2200) | 4.5μm × 4.5μm | Global Shutter |
51.3fps@3200x2200
133.8fps@1584x1100
|
USB3.0 |
|
Details ansehen |
| ITR3CMOS07100KPA-G |
Sony IMX428LQJ
1.1" (17.47mm) | 14.4mm × 9.9mm
|
7.1MP (3200×2200) | 4.5μm × 4.5μm | Global Shutter |
16.4fps@3200x2200
66fps@1584x1100
|
GigE |
|
Details ansehen |
| ITR3CMOS07100KMA |
Sony IMX428LLJ
1.1" (17.47mm) | 14.4mm × 9.9mm
|
7.1MP (3200×2200) | 4.5μm × 4.5μm | Global Shutter |
51.3fps@3200x2200
133.8fps@1584x1100
|
USB3.0 |
|
Details ansehen |
| ITR3CMOS07100KMA-G |
Sony IMX428LLJ
1.1" (17.47mm) | 14.4mm × 9.9mm
|
7.1MP (3200×2200) | 4.5μm × 4.5μm | Global Shutter |
16.4fps@3200x2200
66fps@1584x1100
|
GigE |
|
Details ansehen |
| ITR3CMOS01700KPA |
Sony IMX432LQJ
1.1" (17.47mm) | 14.4mm × 9.9mm
|
1.7MP (1600×1100) | 9.0μm × 9.0μm | Global Shutter |
98.6fps@1600x1100
|
USB3.0 |
|
Details ansehen |
| ITR3CMOS01700KPA-G |
Sony IMX432LQJ
1.1" (17.47mm) | 14.4mm × 9.9mm
|
1.7MP (1600×1100) | 9.0μm × 9.0μm | Global Shutter |
66fps@1600x1100
|
GigE |
|
Details ansehen |
| ITR3CMOS01700KMA |
Sony IMX432LLJ
1.1" (17.47mm) | 14.4mm × 9.9mm
|
1.7MP (1600×1100) | 9.0μm × 9.0μm | Global Shutter |
98.6fps@1600x1100
|
USB3.0 |
|
Details ansehen |
| ITR3CMOS01700KMA-G |
Sony IMX432LLJ
1.1" (17.47mm) | 14.4mm × 9.9mm
|
1.7MP (1600×1100) | 9.0μm × 9.0μm | Global Shutter |
66fps@1600x1100
|
GigE |
|
Details ansehen |
| ITR3CMOS01300KMA |
GPixel GLUX9701BSI
1.0" (16.00mm) | 12.493mm × 9.994mm
|
1.3MP (1280×1024) | 9.76μm × 9.76μm | Rolling Shutter |
30fps@1280x1024
30fps@640x512
|
USB3.0 |
|
Details ansehen |
| ITR3CMOS00500KMA |
GPixel GLUX1605BSI
1.0" (16.00mm) | 12.8mm × 9.6mm
|
0.5MP (800×600) | 16.0μm × 16.0μm | Rolling Shutter |
60fps@800x600
60fps@400x300
|
USB3.0 |
|
Details ansehen |
Packliste #
Standardkonfiguration der tiefgekühlten ITR3CMOS Machine-Vision-Kameras (USB3 / GigE / 10GigE)
Standard-Packliste
- Verpackungskarton: L: 50 cm W: 30 cm H: 30 cm (20 Stück, 12–17 kg/Karton)
- 3-A Geräteschutzbox: L: 28 cm W: 23.0 cm H: 15.5 cm (1 Stück, 2.8 kg/Box); Außenkarton: L: 28.2 cm W: 25.2 cm H: 16.7 cm
- ITR3CMOS Kameraserie (USB3)
- Netzteil: Eingang AC 100–240 V 50/60 Hz; Ausgang DC 12 V 3 A
- Hochgeschwindigkeits-USB3.0 A-B-Kabel (1.5 m)
- I/O-Kabel
- Datenträger (Treiber & Software)
Standard-Packliste
- Verpackungskarton: L: 50 cm W: 30 cm H: 30 cm (20 Stück, 12–17 kg/Karton)
- 3-A Geräteschutzbox: L: 28 cm W: 23.0 cm H: 15.5 cm (1 Stück, 2.8 kg/Box); Außenkarton: L: 28.2 cm W: 25.2 cm H: 16.7 cm
- ITR3CMOS Kameraserie (GigE)
- Netzteil: Eingang AC 100–240 V 50/60 Hz; Ausgang DC 12 V 3 A
- GigE-Netzwerkkabel (empfohlen abgeschirmt)
- I/O-Kabel
- Datenträger (Treiber & Software)
Standard-Packliste
- Verpackungskarton: L: 50 cm W: 30 cm H: 30 cm (20 Stück, 12–17 kg/Karton)
- 3-A Geräteschutzbox: L: 28 cm W: 23.0 cm H: 15.5 cm (1 Stück, 2.8 kg/Box); Außenkarton: L: 28.2 cm W: 25.2 cm H: 16.7 cm
- ITR3CMOS Kameraserie (10GigE)
- Netzteil: Eingang AC 100–240 V 50/60 Hz; Ausgang DC 12 V 3 A
- 10GigE-Netzwerkkabel (Cat6A/7, empfohlen abgeschirmt)
- I/O-Kabel
- Datenträger (Treiber & Software)
Produktabmessungen #
Gehäuseabmessungen der tiefgekühlten ITR3CMOS Kameras (USB3 / GigE / 10GigE)
Die ITR3CMOS Serie sind leistungsstarke, halbleitergekühlte USB3.0-CMOS-Kameras von ToupTek Photonics. Sie nutzen rückseitig belichtete Sony CMOS-Sensoren, zweistufige Peltier-Kühlung und ein rauscharms Elektronikdesign und sind auf Langzeitbelichtung, hohe Empfindlichkeit und Forschungsbeobachtung ausgelegt. Hohe Quanteneffizienz (QE), extrem niedriger Dunkelstrom und großer Dynamikbereich prädestinieren sie für Astronomie, Spektralanalyse und wissenschaftliche Bildgebung.
Kernmerkmale
Zweistufige TEC-Kühlung
35–45 °C unter Umgebung, extrem niedriger Dunkelstrom
BSI-CMOS
Sony Sensoren mit hoher QE
Sehr niedriges Rauschen
Ausleserauschen bis 1 e⁻
Langzeitbelichtung
Stundenlange Deep-Sky-Aufnahmen
Höhepunkte der Leistungsdaten
Kühlleistung
-45℃
Relativ zur UmgebungDunkelstrom
<0.003
e⁻/pixel/sec@-20℃Dynamikbereich
75 dB
ForschungsniveauAuflösung
2-20 MP
Mehrere OptionenAusführliche Produktbeschreibung
Fortschrittliches zweistufiges TEC-Kühlsystem
Zweistufige Peltier-Kühlung (TEC) senkt die Sensortemperatur 35–45 °C unter Umgebung und unterdrückt Dunkelstrom deutlich. Bei −20 °C liegt der typische Dunkelstrom unter 0.003 e⁻/pixel/sec – so bleiben auch mehrstündige Belichtungen praktisch ohne thermisches Rauschen. Präzise Temperaturregelung und Beschlag-Schutz sichern stabilen Betrieb unter verschiedensten Bedingungen.
Leistungsstarke rückseitig belichtete Sensorik
Rückseitig belichtete Sony CMOS-Sensoren bieten sehr hohe QE und extrem niedriges Ausleserauschen. Die BSI-Architektur platziert die Fotodioden über der Schaltung, steigert die Photonenausbeute und liefert selbst bei Schwachlicht ein hohes SNR. Optimierte Elektronik und Mehrfach-Gain-Modi senken das Rauschen bis 1 e⁻; Pixelgrößen von 2,4–4,63 µm balancieren hohe Auflösung und Empfindlichkeit für schwache Signale.
Bildqualität auf Forschungsniveau
Unterstützt 8-/12-/16-Bit-Ausgabe; Dynamikbereich bis 75 dB, SNR bis 50 dB – geeignet für anspruchsvolle Forschung. Breiter Belichtungsbereich von 50 µs bis zu mehreren Stunden deckt schnelle Phänomene und Deep-Sky-Integrationen ab. Großer DDR-Puffer und USB3.0 sichern verlustfreie Übertragung hochauflösender Bilder und damit Datenintegrität.
Industrie-taugliche Zuverlässigkeit
CNC-Aluminiumgehäuse mit effizientem Wärmemanagement sorgt für stabile Langzeitläufe. Beschlagfreie Fenster verhindern Kondensation bei niedrigen Temperaturen. USB3.0-Einzelkabelversorgung vereinfacht die Integration; optionales 12-V-Netzteil liefert noch stabilere Kühlung. Betriebstemperatur −10 bis +50 °C, energieeffizient für unbeaufsichtigte Dauerbeobachtungen.
Ausgereiftes Software-Ökosystem
SDKs für Windows, Linux und macOS, kompatibel mit C/C++, Python u.a., erleichtern die Integration in bestehende Forschungssysteme. Begleitende Software bietet vollständige Kamerasteuerung, Aufnahme, Verarbeitung und Analyse. Standardisierte Schnittstellen erlauben einfache Einbettung in Astronomieanlagen, Spektrometer, Mikroskope etc. und liefern zuverlässige Bildgebung für wissenschaftliche Projekte.
Anwendungen
Anwendungsbeispiele der ITR3CMOS Serie in Forschung und astronomischer Beobachtung
Kernvorteile der ITR3CMOS Serie
Tiefkühlung
Bis −45 °C
Extrem niedriger Dunkelstrom
0.003 e⁻/s
Sehr geringes Rauschen
1 e⁻ Ausleserauschen
Langzeitbelichtung
Unterstützt mehrstündige Aufnahmen
Rückseitig belichtete Sensoren
Hohe QE
Großer Dynamikbereich
75 dB
Beschlagfrei
Stabiler Betrieb
Forschungsniveau
Professionelle Bildgebung
