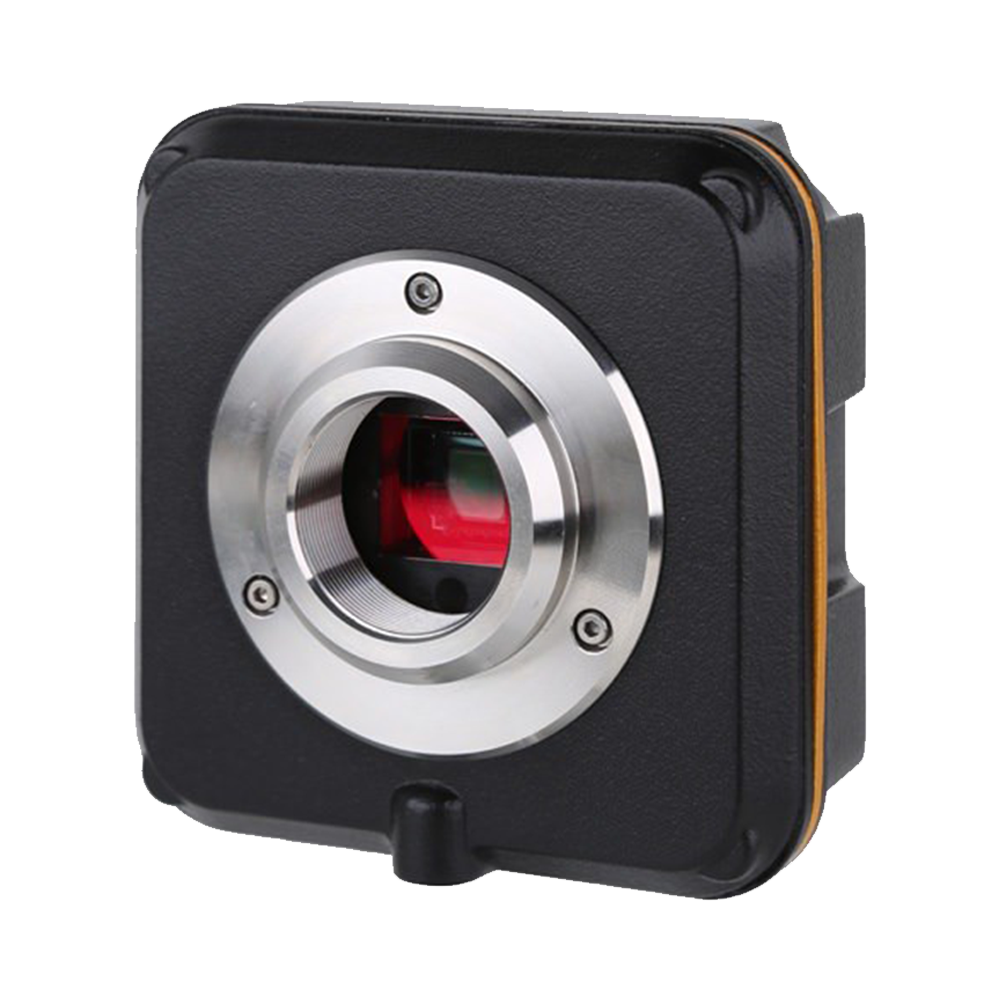

L3CMOS-Serie Microscopy Cameras/Microscope Cameras
Produktübersicht
Die L3CMOS-Serie umfasst C-Mount-USB3.0-Mikroskopkameras mit hochsensiblen Aptina (onsemi) CMOS-Sensoren und Onboard-Cache. Der USB3.0-Link (5 Gbit/s) sorgt für stabile Hochgeschwindigkeitsübertragung und reduziert Frameverlust bzw. Jitter durch Burstdaten. Auflösungen von ca. 2,2–12 MP decken Lehr-, Routineforschungs- und allgemeine Mikroskopieanwendungen ab.
Die integrierte Ultra-Fine-Farbengine erledigt Demosaic, Auto-Exposure/-Gain, One-Touch-Weißabgleich sowie Farb-/Gamma-/Kontrastoptimierung in der Kamera, senkt die CPU-Last und liefert natürliche Farben. Das metallische (Aluminium) CNC-Gehäuse ist robust; ToupView/ToupLite und plattformübergreifende SDKs (Windows/Linux/macOS/Android) erleichtern Integration und Weiterentwicklung.
Hauptmerkmale
- Sensoren: Hochleistungs-CMOS von Aptina (onsemi) (modellabhängig), hohe Empfindlichkeit, geringes Rauschen
- Auflösungsbereich: ca. 2,2–14 MP – deckt gängige Mikroskopieanforderungen ab
- Datenlink: USB3.0 (5 Gbit/s) für flüssige Echtzeitvorschau und Aufnahme
- Onboard-Cache nahe am Sensor verbessert Stabilität und Datenintegrität bei hohen Bildraten
- Ultra-Fine-Farbengine: Demosaic, AE/AGC, AWB/One-Touch, Farbkorrektur, Gamma, Helligkeit/Kontrast/Sättigung, LUT
- Bittiefe & Daten: Unterstützt 8/12-Bit (modellabhängig), RAW/Bayer-Ausgabe
- Bildfunktionen: Beliebige ROI/Fensterung, digitales Binning (2×2/3×3/4×4, modellabhängig) und Bildflip
- Objektivanschluss: C-Mount-Standard, kompatibel mit diversen Mikroskop-/Industrieoptiken
- Aufbau & Versorgung: CNC-Aluminiumgehäuse; USB-Bus-Power (modellabhängig) für einfache Verkabelung
- Software & Ökosystem: ToupView/ToupLite im Lieferumfang; SDKs für Windows/Linux/macOS/Android (kompatibel mit DirectShow/TWAIN)
- Typische Anwendungen: Hellfeld, Dunkelfeld, Schwachlicht, Lehrdemonstration, Material-/Biobeobachtung
Produktmodelle
Wählen Sie die L3CMOS-Serie, die Ihren Anwendungsanforderungen entspricht
| Produktmodell | Sensor | Auflösung | Pixelgröße | Bildrate | Schnittstelle | Objektivanschluss | Farbtyp | Aktionen |
|---|---|---|---|---|---|---|---|---|
| L3CMOS14000KPA | MT9F002(C) | 14M (4096×3286) | 1.4µm × 1.4µm | 6.2fps | USB3.0 | C-Mount-Anschluss | Farbe | Details anzeigen |
| L3CMOS12000KPA | IMX577(C) | 12M (3840×3040) | 1.55µm × 1.55µm | 8.5fps | USB3.0 | C-Mount-Anschluss | Farbe | Details anzeigen |
| L3CMOS10000KPA | IMX577(C) | 10M (3664×2748) | 1.55µm × 1.55µm | 8.5fps | USB3.0 | C-Mount-Anschluss | Farbe | Details anzeigen |
| L3CMOS08500KPA | Special(C) | 8.5M (3328×2548) | 1.55µm × 1.55µm | 10fps | USB3.0 | C-Mount-Anschluss | Farbe | Details anzeigen |
| L3CMOS05100KPA | AR0521(C) | 5.1M (2592×1944) | 2.2µm × 2.2µm | 15.5fps | USB3.0 | C-Mount-Anschluss | Farbe | Details anzeigen |
| L3CMOS03100KPA | AR0330(C) | 3.1M (2048×1534) | 2.2µm × 2.2µm | 27.3fps | USB3.0 | C-Mount-Anschluss | Farbe | Details anzeigen |
Lieferumfang #
Standardkonfiguration und Verpackungsangaben der großformatigen USB-3.0-CMOS-Kameras der L3CMOS-Serie
Standard-Lieferumfang
- Versandkarton: L:40 cm W:36 cm H:36 cm (16 Stück, 12–17 kg/Karton)
- Innenkarton: L:16,4 cm W:16,4 cm H:9,6 cm (0,72–0,80 kg pro Box)
- Eine Kamera der L3CMOS-Serie

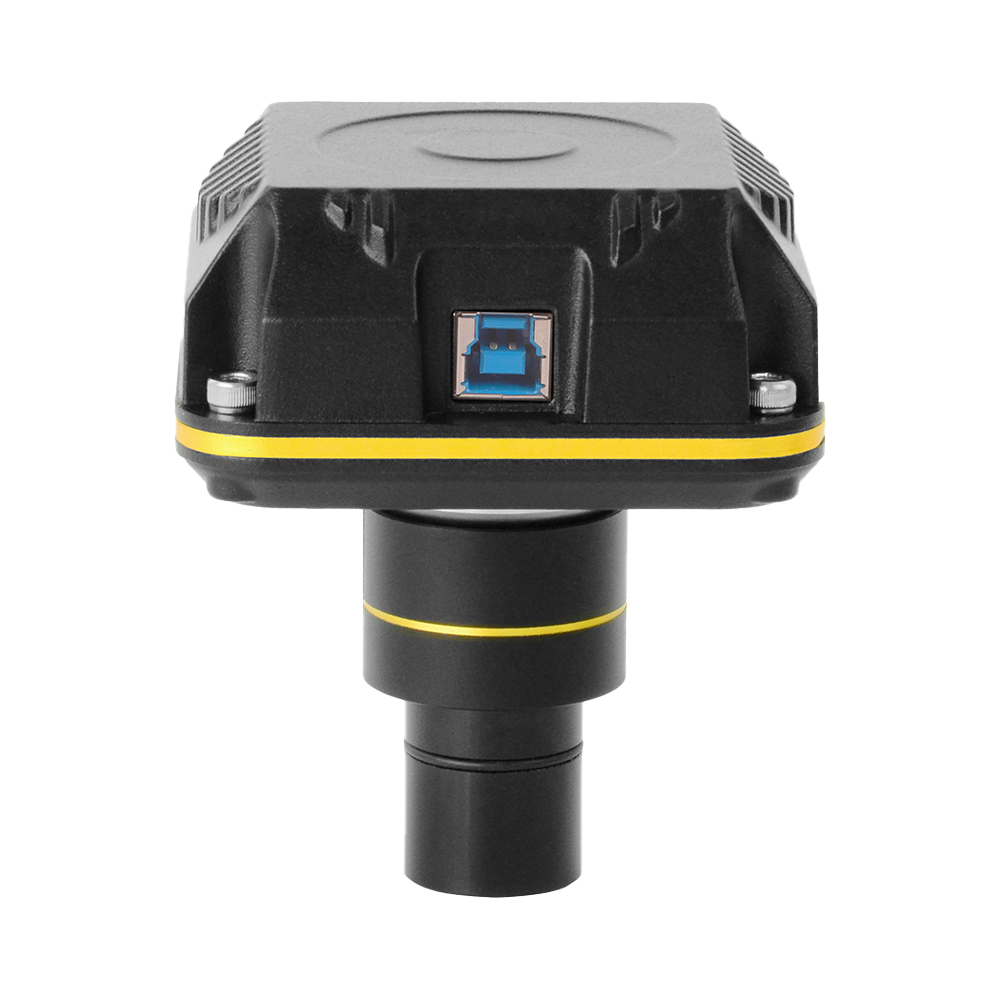

- Hochgeschwindigkeits-USB-3.0-Datenkabel (A-Stecker auf B-Stecker, vergoldet)/2,0 m
- CD (Treiber und Anwendersoftware, Ø12 cm)
Optionales Zubehör

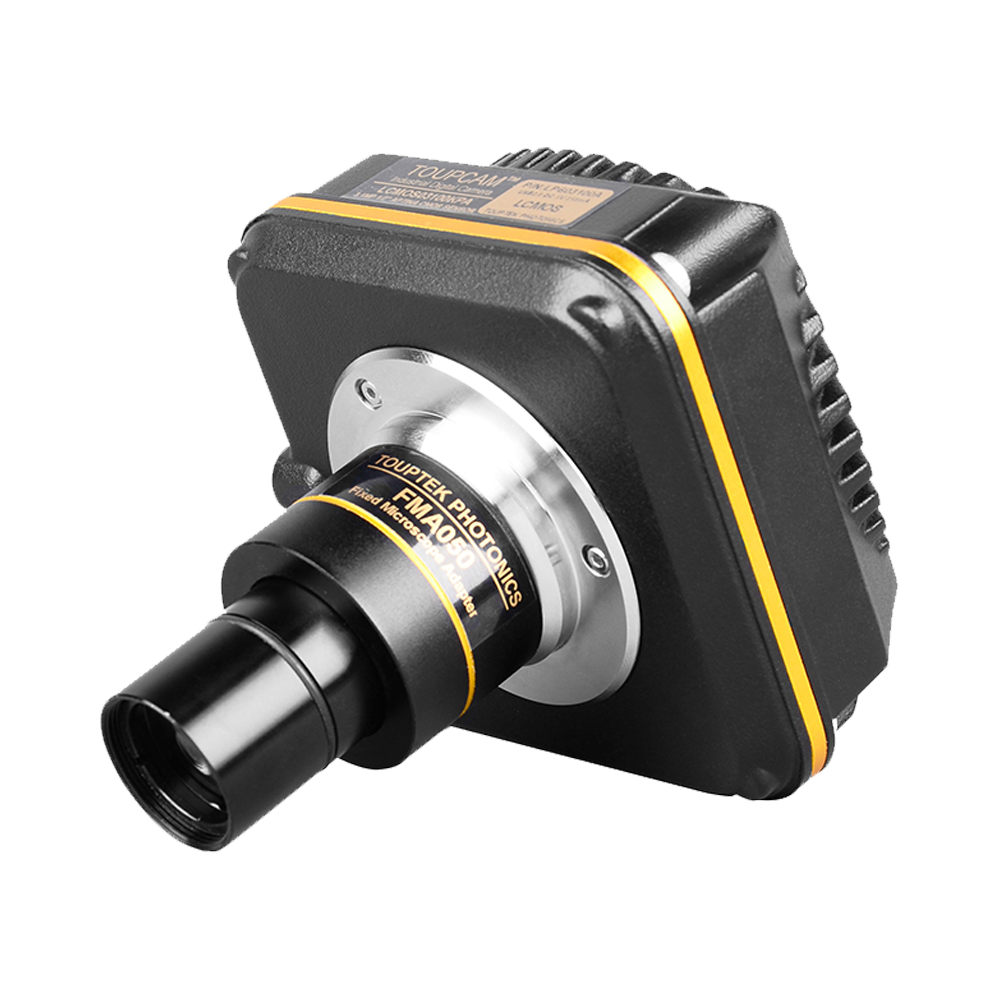

- Fokussierbare Okulartubus-Adapter
Dia.23.2 mm Okulartubus auf C-Mount: 108001/AMA037, 108002/AMA050, 108003/AMA075
Dia.31.75 mm Okulartubus auf C-Mount: 108008/ATA037, 108009/ATA050, 108010/ATA075 - Feste Okulartubus-Adapter
Dia.23.2 mm Okulartubus auf C-Mount: 108005/FMA037, 108006/FMA050, 108007/FMA075
Dia.31.75 mm Okulartubus auf C-Mount: 108011/FTA037, 108012/FTA050, 108013/FTA075
Produktabmessungen #
Abmessungsübersicht der großformatigen USB-3.0-CMOS-Kameras der L3CMOS-Serie
Die L3CMOS-Serie ist eine hochsensitive USB-3.0-CMOS-Mikroskopkamera von ToupTek. Hochwertige Aptina-CMOS-Sensoren liefern Auflösungen von 2,2 bis 12 Megapixel, während der Standard-C-Mount und die schnelle USB-3.0-Schnittstelle speziell für hochauflösende Live-Anwendungen ausgelegt sind. Ein CNC-gefrästes Aluminiumgehäuse sorgt für Robustheit und effiziente Kühlung – ideal für einen langfristig stabilen Betrieb.
Schlüsseleigenschaften
Hochleistungs-Aptina-Sensoren
Hohe Empfindlichkeit, geringes Rauschen und großer Dynamikumfang
Großer Onboard-Puffer
Stabile Datenströme und hohe Bildraten
USB-3.0-Hochgeschwindigkeit
5 Gbit/s Bandbreite für schnelle und stabile Live-Übertragung
Ultra-Fine-Farbengine
Naturgetreue Farben und detailreiche Darstellung
Highlights der Leistungsdaten
Auflösungsbereich
2,2–12 MP
Wählbare PixelauflösungenBildrate
Bis zu 50 fps
ROI-Modus ermöglicht höhere WertePixelgröße
1,4–2,2 µm
Feindetailabbildung bei hoher SensitivitätBelichtungsbereich
0,05–2000 ms
Präzise und flexibel einstellbarUmfassende Produktbeschreibung
Hochempfindliche Aptina-CMOS-Sensoren
Hochleistungs-CMOS von Aptina garantieren hohe Sensitivität, geringes Rauschen und großen Dynamikumfang. Die optimierte Sensorarchitektur steigert die Photokonversion, sodass selbst unter sehr schwacher Beleuchtung klare Bilder entstehen. Pixelgrößen von 1,4 bis 2,2 µm verbinden hochauflösende Detaildarstellung mit starker Low-Light-Performance.
Großer Onboard-Puffer
Ein großzügiger Onboard-Puffer synchronisiert Datenströme und stabilisiert hohe Bildraten. Die Zwischenspeicherung verhindert Datenverluste oder Ruckeln bei schnellen Serienaufnahmen und hält Live-Vorschau sowie Aufzeichnung auch über längere Zeiträume hinweg flüssig – ideal für dynamische Prozessdokumentation.
USB-3.0-SuperSpeed
Die USB-3.0-Schnittstelle mit 5 Gbit/s Bandbreite überträgt Videos schnell und stabil. Gegenüber USB 2.0 steigt die Geschwindigkeit um mehr als das Zehnfache und nutzt das Potenzial der hochauflösenden Sensoren voll aus. Einige Modelle liefern 50 fps bei voller Auflösung; per ROI lassen sich noch höhere Bildraten erzielen – perfekt für schnelle Prozesse.
Ultra-Fine-Farbengine
Die Ultra-Fine-Farbengine nutzt optimierte Algorithmen für realistische Farben und erhöhte Detailtreue. Sie steigert Kontrast und Klarheit und macht feinste Strukturen sichtbar – genau richtig für Anwendungen wie Pathologie oder Materialanalyse mit hohen Anforderungen an Farbtreue.
Industrietaugliche Mechanik
Das CNC-gefräste Aluminiumgehäuse vereint strukturelle Festigkeit und effiziente Wärmeableitung. Ohne bewegliche Teile entstehen keine Vibrationen; passive Kühlung hält das Rauschen niedrig. So bleibt die Kamera dauerhaft stabil und liefert konstante Bildqualität. Zudem sorgt das Metallgehäuse für wirksame EMV-Abschirmung.
Anwendungen
Einsatzbeispiele der L3CMOS-Serie in der Mikroskopie
Kernvorteile der L3CMOS-Serie
Hohe Sensitivität
Aptina-Hochleistungssensoren
USB-3.0-Speed
5 Gbit/s Datenbandbreite
Großer Puffer
Stabile Bildraten ohne Frameverlust
Präzise Farben
Ultra-Fine-Farbengine
Hohe Bildrate
Bis zu 50 fps bei voller Auflösung
Aluminiumgehäuse
CNC-gefräst, passiv gekühlt
Plattformübergreifende SDKs
Einfache Integration und Entwicklung
Breite Modellpalette
2,2–12 MP Auflösungen
