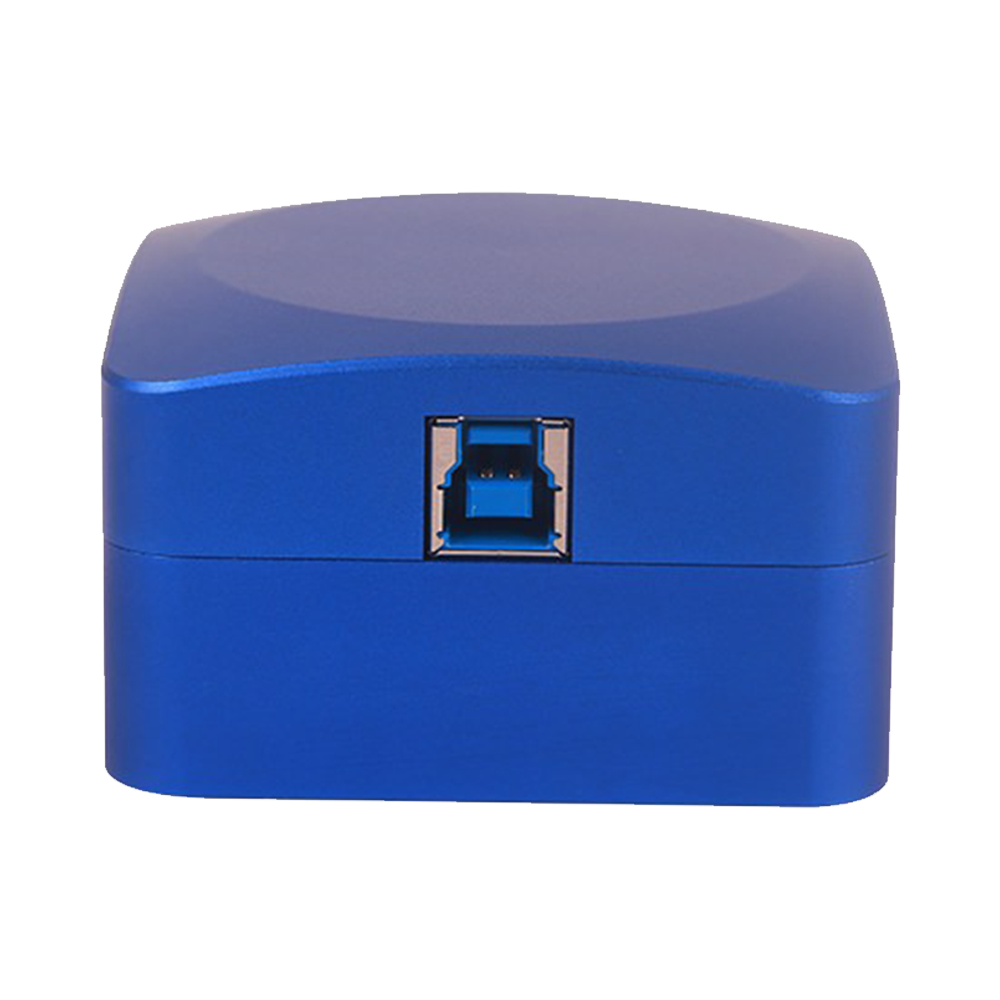

U3CCD-Serie Microscopy Camera/Microscope Camera
Produktübersicht

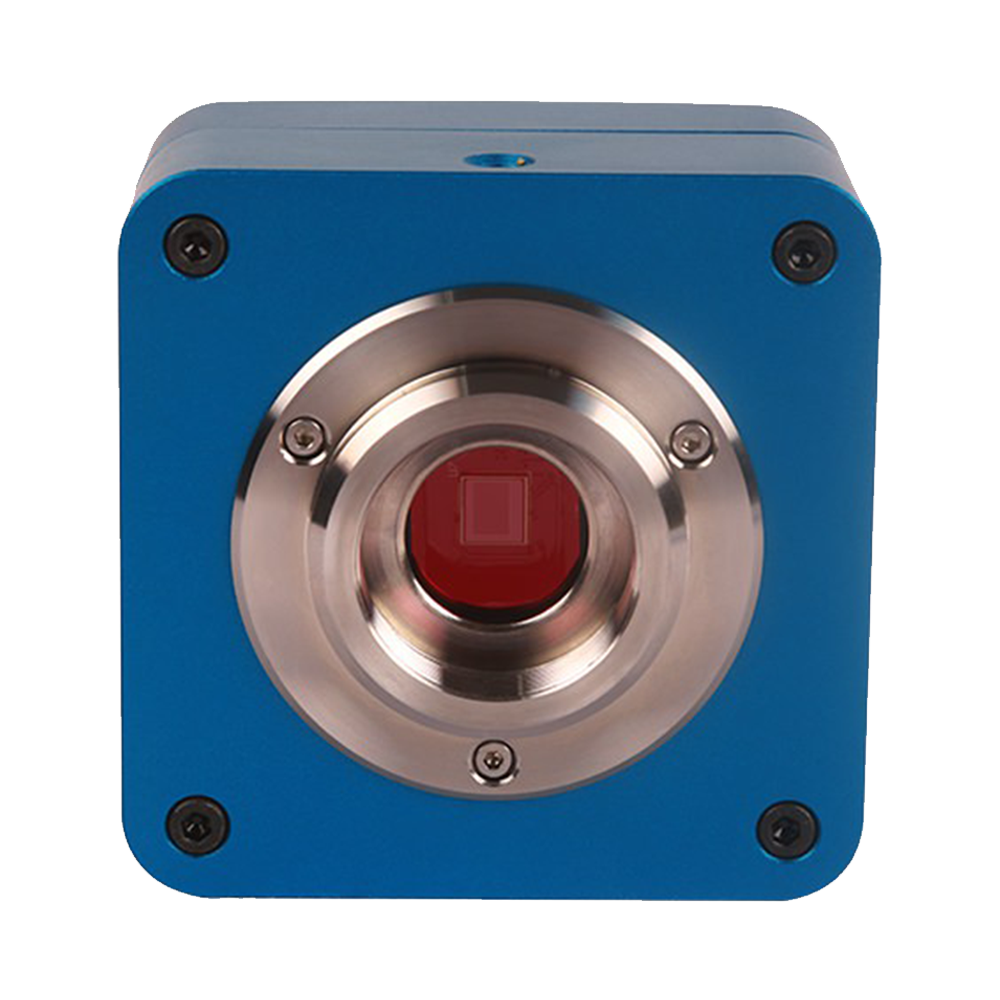

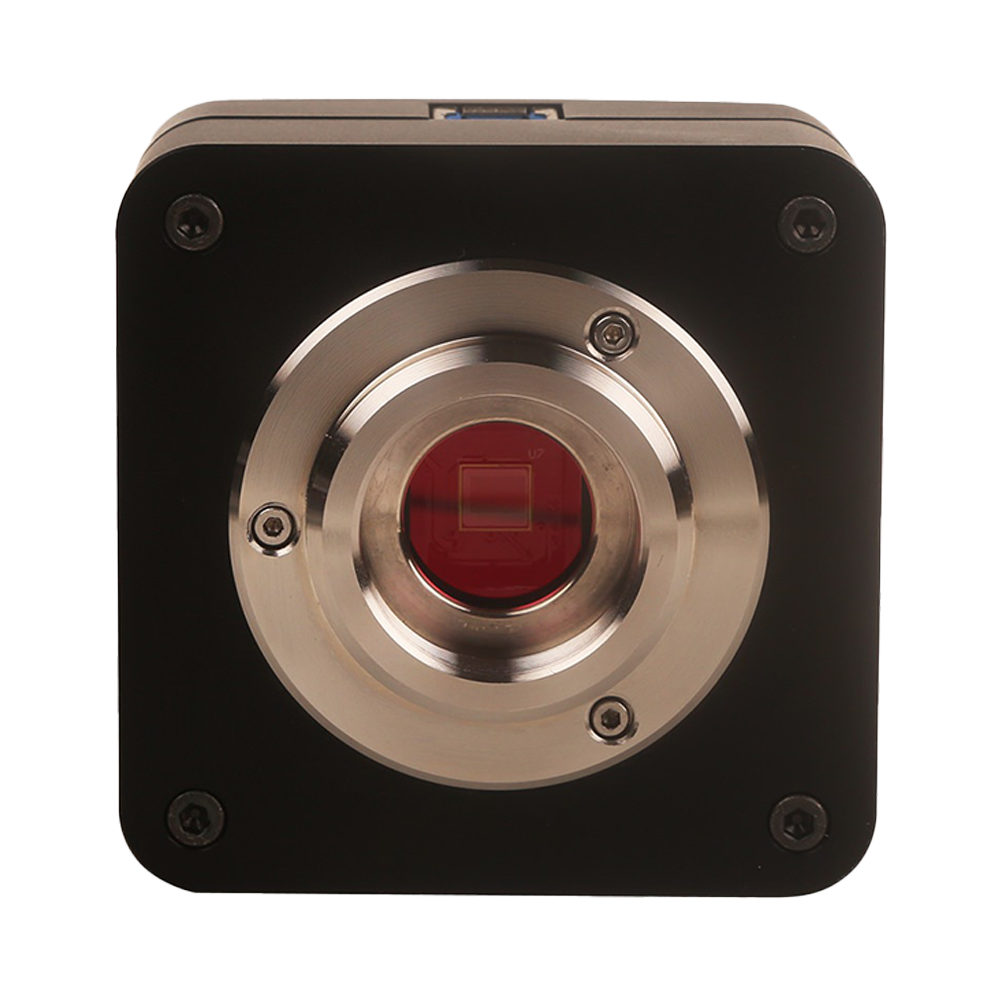

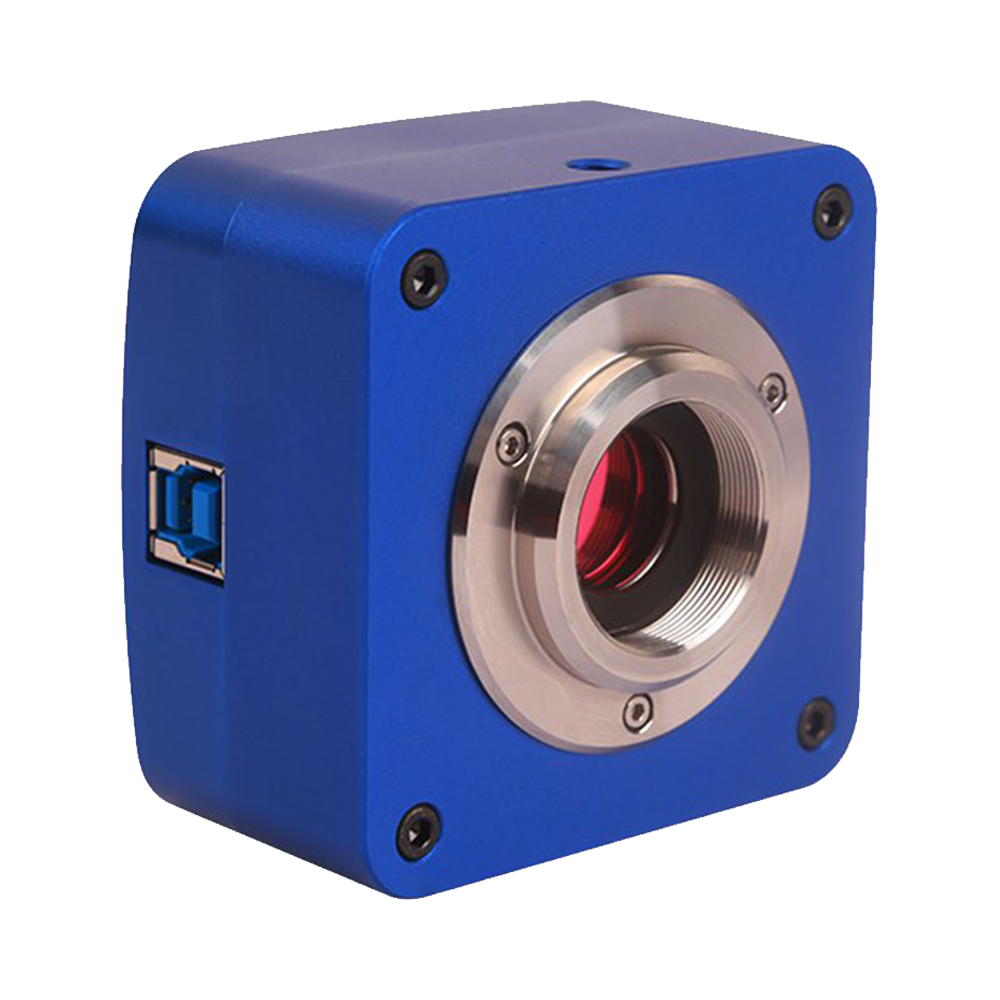

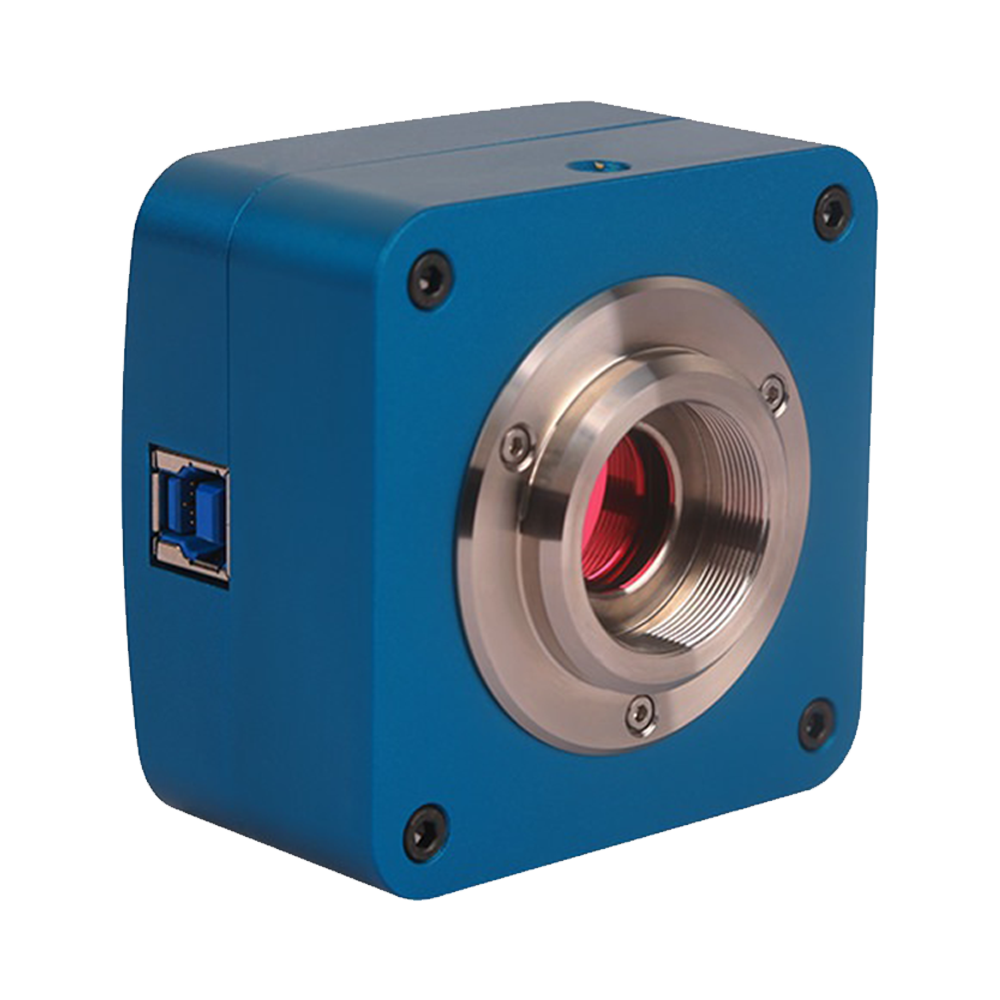

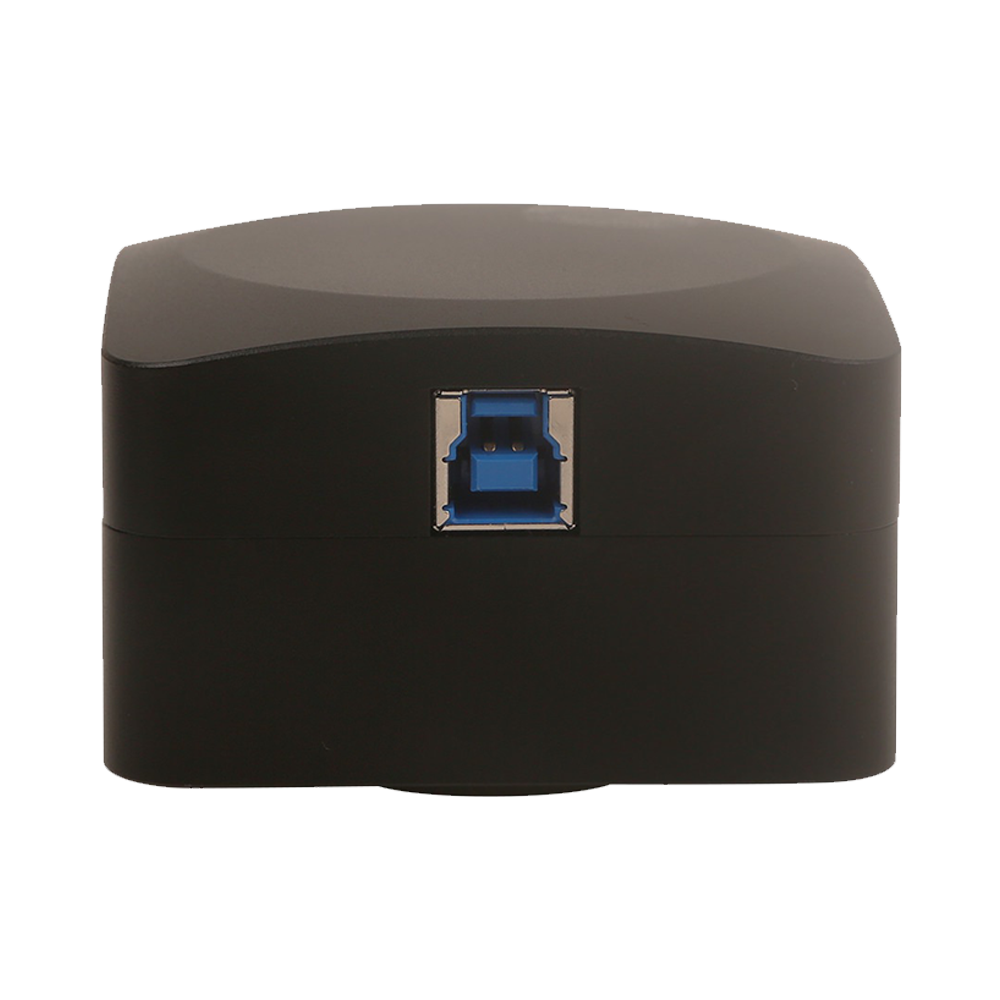

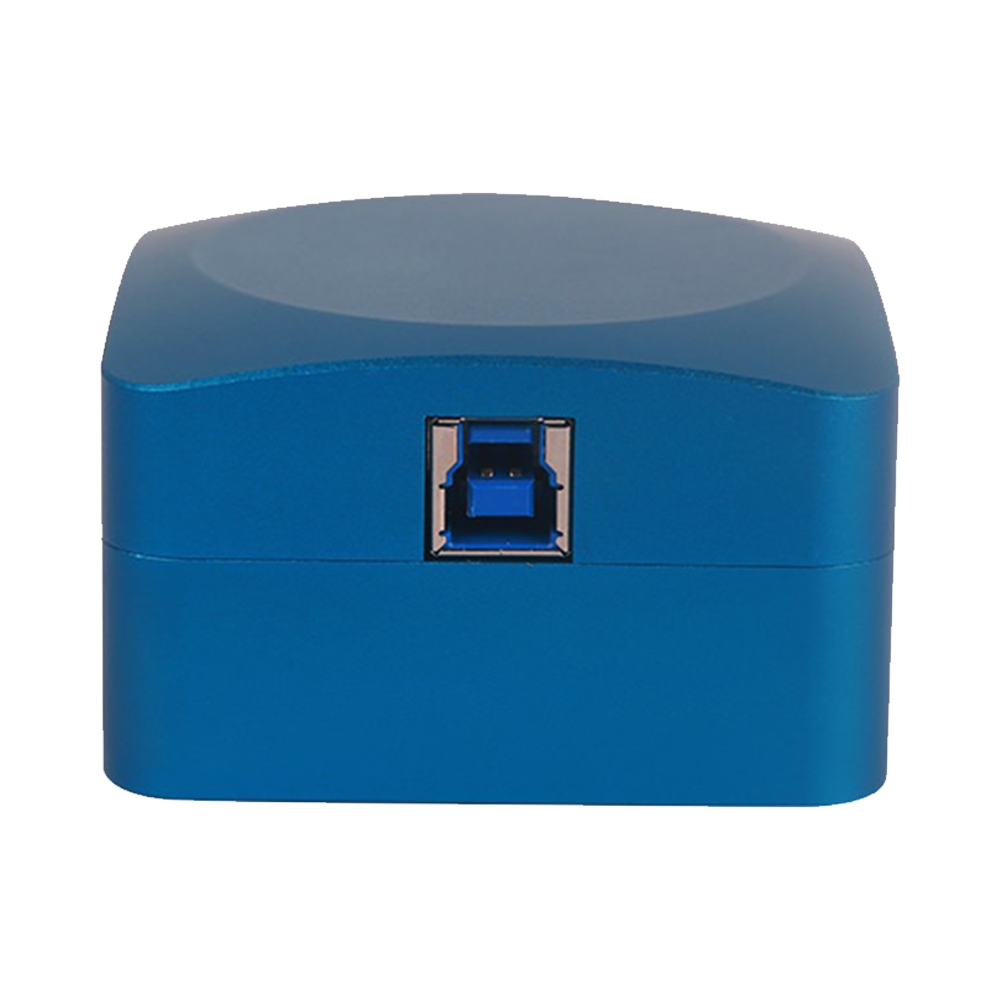

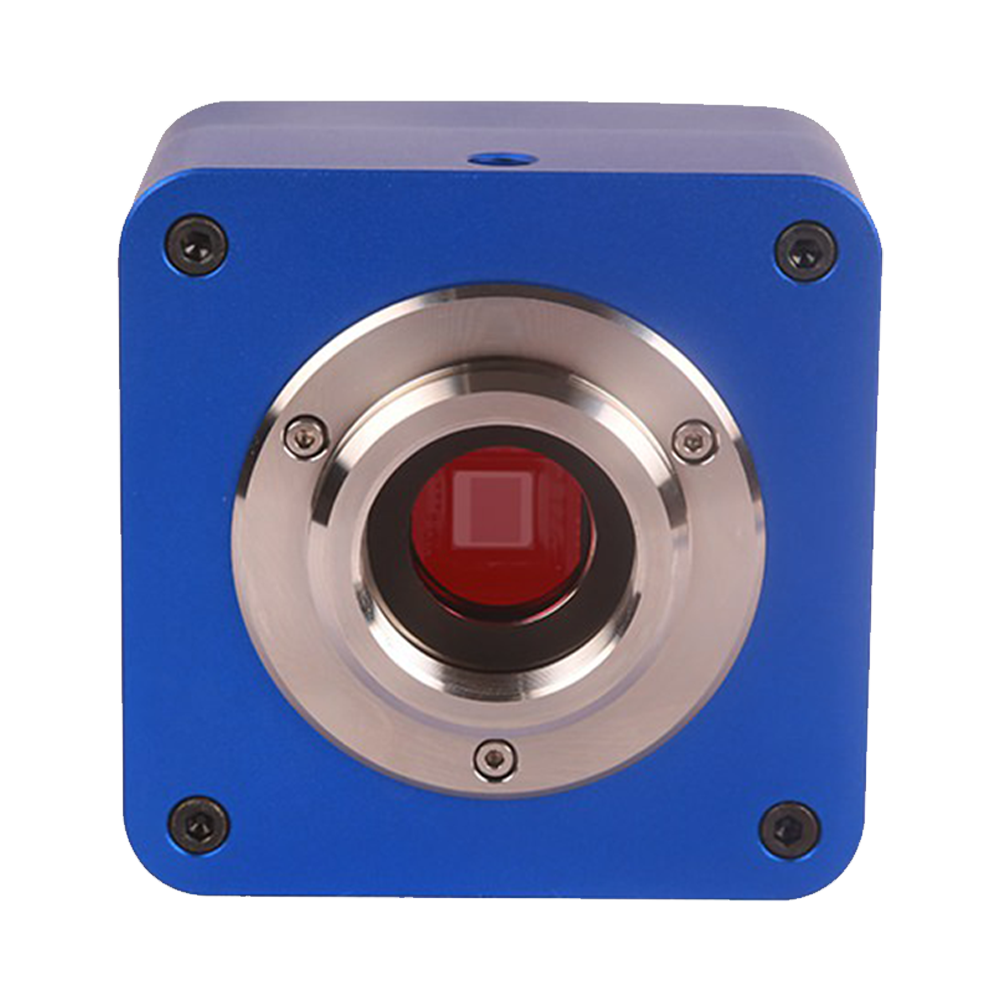

Die U3CCD-Serie sind C-Mount-USB3.0-CCD-Mikroskopkameras mit Sony ExView HAD Sensoren (modellabhängig). Sie kombinieren hohe Quanteneffizienz und geringes Ausleserauschen vom sichtbaren bis in den nahinfraroten Bereich – ideal für Schwachlicht- und Fluoreszenzanwendungen. Die 5-Gbit/s-USB3.0-Schnittstelle sichert eine stabile, flüssige Datenübertragung; FPGA-basierte Timing-Steuerung ermöglicht Langzeitbelichtungen bis typischerweise 3600 s (modellabhängig) und damit die Erfassung extrem schwacher Signale. Das CNC-gefräste Aluminiumgehäuse wird mit ToupView sowie plattformübergreifenden SDKs (Windows/Linux/macOS/Android) geliefert und erleichtert wissenschaftliche wie industrielle Integration und Weiterentwicklung.
Hauptmerkmale
- Sensoren: Sony ExView HAD CCD (modellabhängig) mit gesteigerter NIR-Response und hoher Schwachlichtempfindlichkeit.
- Auflösungen von ca. 2,8–12 MP (modellabhängig) decken zahlreiche Mikroskopie- und Imaging-Aufgaben ab.
- CCD-Global-Exposure minimiert Bewegungsverzerrungen und Rolling-Shutter-Artefakte.
- Langzeitbelichtung: FPGA-präzises Timing ermöglicht typischerweise bis zu 3600 s (modellabhängig).
- Datenschnittstelle: USB3.0 (5 Gbit/s) – stabile Vorschau und Aufnahme
- Niedrigrauschende Bildkette: geringes Ausleserauschen und optimierte Dunkelstromunterdrückung (modellabhängig).
- Trigger & Synchronisation: Freilauf, Software-Trigger, externer Hardware-Trigger sowie Blitz/IO-Kopplung (modellabhängig).
- Bildfunktionen: ROI/Windowing, digitales Binning, Spiegelung, Gamma/LUT (modellabhängig).
- Bittiefe & Daten: 8/12/16-Bit-Ausgabe (modellabhängig) für mehr Schwachlichtdetail und Dynamikbereich.
- Aufbau: CNC-gefrästes Aluminiumgehäuse mit C-Mount-Standardanschluss – robust und integrationsfreundlich.
- Software & Ökosystem: ToupView im Lieferumfang; SDKs für Windows/Linux/macOS/Android (DirectShow/TWAIN-kompatibel).
- Typische Anwendungen: Hell-/Dunkelfeld, Schwachlicht- und Fluoreszenzmikroskopie, Material-/Halbleiterprüfung und allgemeine Forschung.
Produktmodelle
U3CCD | USB3.0-CCD-Kamera | Sony ExView HAD | Hohe Empfindlichkeit, geringes Rauschen, verstärkte NIR-Performance (sichtbar → NIR) | 2,8–12 MP
| Produktmodell | Sensor/Größe | Auflösung | Pixelgröße | Verschlussart | Bildrate | Datenschnittstelle | Farbtyp | Aktion |
|---|---|---|---|---|---|---|---|---|
| U3CCD12000KPA (eingestellt) |
ICX834AQG CCD (C)
1.0" (15.81mm) | 13.15mm × 8.77mm
|
12MP (4248×2836) | 3.1µm × 3.1µm | Rolling Shutter |
3.6fps@4248x2836
3.6fps@2124x1418
|
USB3.0 |
|
Details ansehen |
| U3CCD12000KMA |
ICX834ALG CCD (M)
1.0" (15.81mm) | 13.15mm × 8.77mm
|
12MP (4248×2836) | 3.1µm × 3.1µm | Rolling Shutter |
3.6fps@4248x2836
3.6fps@2124x1418
|
USB3.0 |
|
Details ansehen |
| U3CCD09000KPA |
ICX814AQG CCD (C)
1.0" (15.97mm) | 12.47mm × 9.98mm
|
9MP (3388×2712) | 3.69µm × 3.69µm | Rolling Shutter |
4.4fps@3388x2712
4.4fps@1694x1356
|
USB3.0 |
|
Details ansehen |
| U3CCD09000KMA |
ICX814ALG CCD (M)
1.0" (15.97mm) | 12.47mm × 9.98mm
|
9MP (3388×2712) | 3.69µm × 3.69µm | Rolling Shutter |
4.4fps@3388x2712
4.4fps@1694x1356
|
USB3.0 |
|
Details ansehen |
| U3CCD06000KPA |
ICX694AQG CCD (C)
1.0" (15.99mm) | 12.48mm × 9.99mm
|
6MP (2748×2200) | 4.54µm × 4.54µm | Rolling Shutter |
7.5fps@2748x2200
14fps@2748x1092
|
USB3.0 |
|
Details ansehen |
| U3CCD06000KMA |
ICX694ALG CCD (M)
1.0" (15.99mm) | 12.48mm × 9.99mm
|
6MP (2748×2200) | 4.54µm × 4.54µm | Rolling Shutter |
7.5fps@2748x2200
14fps@2748x1092
|
USB3.0 |
|
Details ansehen |
| U3CCD02800KPA |
ICX674AQG CCD (C)
0.7" (11.03mm) | 8.81mm × 6.63mm
|
2.8MP (1938×1460) | 4.54µm × 4.54µm | Rolling Shutter |
15fps@1938x1460
17fps@1610x1212
18fps@1930x1092
|
USB3.0 |
|
Details ansehen |
| U3CCD02800KMA |
ICX674ALG CCD (M)
0.7" (11.03mm) | 8.81mm × 6.63mm
|
2.8MP (1938×1460) | 4.54µm × 4.54µm | Rolling Shutter |
15fps@1938x1460
17fps@1610x1212
18fps@1930x1092
|
USB3.0 |
|
Details ansehen |
| U3CCD01400KPB |
ICX825AQA CCD (C)
0.7" (11.12mm) | 8.88mm × 6.70mm
|
1.4MP (1376×1040) | 6.45µm × 6.45µm | Rolling Shutter |
25fps@1376x1040
|
USB3.0 |
|
Details ansehen |
| U3CCD01400KMB |
ICX825ALA CCD (M)
0.7" (11.12mm) | 8.88mm × 6.70mm
|
1.4MP (1376×1040) | 6.45µm × 6.45µm | Rolling Shutter |
25fps@1376x1040
|
USB3.0 |
|
Details ansehen |
Verpackungsliste #
Standardlieferumfang und Verpackungsdetails der U3CCD CCD-Kameras (USB 3.0 · Sony ExView HAD)
Standard-Lieferumfang
- Versandkarton: L: 52 cm W: 32 cm H: 32 cm (20 Stück, 12–17 kg/Karton)
- Einzelkarton: L: 15 cm W: 15 cm H: 10 cm (0,7–0,75 kg/Box)
- Eine Kamera der U3CCD Serie
- Hochgeschwindigkeits-USB-3.0-Datenkabel A-Stecker auf B-Stecker, vergoldet/2,0 m
- CD (Treiber und Anwendungen, Ø12 cm)
Optionale Zubehörteile
- Fokussierbare Okularrohr-Adapter
Dia. 23.2 mm Okularrohr auf C-Anschluss: 108001/AMA037, 108002/AMA050, 108003/AMA075, 108004/AMA100
Dia. 31.75 mm Okularrohr auf C-Anschluss: 108008/ATA037, 108009/ATA050, 108010/ATA075, 108011/ATA100 - Feste Okularrohr-Adapter
Dia. 23.2 mm Okularrohr auf C-Anschluss: 108005/FMA037, 108006/FMA050, 108007/FMA075, 108008/FMA100
Dia. 31.75 mm Okularrohr auf C-Anschluss: 108011/FTA037, 108012/FTA050, 108013/FTA075, 108014/FTA100 - 108015 (Ring Dia. 23.2 mm auf 30.0 mm) – Adapterring für 30 mm Okularrohre
- 108016 (Ring Dia. 23.2 mm auf 30.5 mm) – Adapterring für 30,5 mm Okularrohre
- 108017 (Ring Dia. 23.2 mm auf 31.75 mm) – Adapterring für 31,75 mm Okularrohre
- Mikrometerskalen
106011/TS-M1 (X=0.01mm/100Div.)
106012/TS-M2 (X,Y=0.01mm/100Div.)
106013/TS-M7 (X=0.01mm/100Div., 0.10mm/100Div.)
Produktabmessungen #

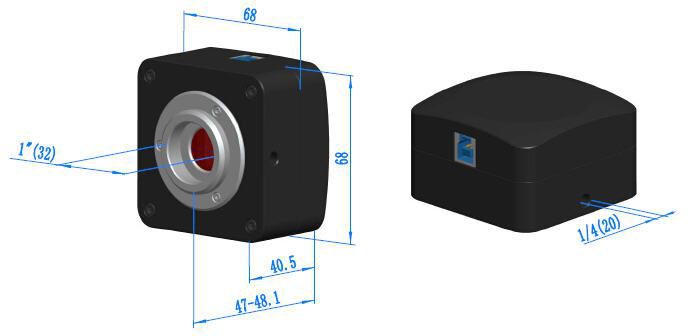

Abmessungen der U3CCD CCD-Kameras
Die U3CCD-Serie ist eine hochperformante USB3.0-Forschungskamera mit Sony ExView HAD CCD-Sensoren und deckt 2,8–12 MP ab. ExView-Technik wandelt nicht konvertiertes Nahinfrarotlicht in Bildsignale um und erweitert so die spektrale Empfindlichkeit von sichtbarem Licht bis NIR – mit deutlich höherer Sensitivität und Schwachlichtleistung. In Kombination mit der USB3.0-Hochgeschwindigkeits-Schnittstelle und dem professionellen Software-Ökosystem liefert die Serie hervorragende Bildqualität und Integrationsfähigkeit für Forschung und anspruchsvolle Anwendungen.
Kernmerkmale
Sony ExView HAD CCD
Erweitertes Spektrum bis NIR, deutlich höhere Schwachlichtempfindlichkeit
USB3.0 Hochgeschwindigkeitsübertragung
5 Gbps Bandbreite, flüssige Echtzeitaufnahme hochauflösender Videos
Präzise FPGA-Belichtungssteuerung
Belichtungen bis 1 Stunde, stabile Erfassung schwacher Fluoreszenz
Ultra-Fine-Farbengine
Hardwaregestützte Farbbearbeitung für präzise Mikroskopie-Reproduktion
Leistungskennzahlen
Auflösungsbereich
2,8–12 MP
PixelvariantenSpektrale Empfindlichkeit
380–1000 nm
Sichtbares Licht bis NahinfrarotBelichtungszeit
0,06 ms–1000 s
Sehr großer BereichDatenbit-Tiefe
8/14 bit
Hoher DynamikbereichDetaillierte Produktvorstellung
Revolutionäre ExView HAD CCD-Technologie
Die Serie setzt auf Sony ExView HAD CCD-Sensoren, eine der fortschrittlichsten CCD-Technologien. Durch spezielle Halbleiterprozesse erweitert ExView die spektrale Antwort von sichtbarem Licht bis etwa 380–1000 nm ins Nahinfrarot und steigert die Quanteneffizienz im NIR deutlich. Das erhöht die Sensitivität in Dunkel- und Schwachlichtszenarien, fängt diffuses Licht über eine tiefere Photo-Konversion ein und reduziert effektiv das Rauschen – besonders wertvoll für Forschungsanwendungen unter niedrigen Lichtbedingungen oder mit NIR-Anforderungen.
USB3.0-Ultra-Hochgeschwindigkeitsübertragung
Die SuperSpeed-USB3.0-Schnittstelle bietet bis zu 5 Gbps Bandbreite – zehnmal schneller als USB2.0. Selbst bei höchster Auflösung bleiben Videostreaming und Vorschau flüssig, typische Übertragungsengpässe klassischer CCD-Kameras entfallen. Abwärtskompatibilität zu USB2.0 ermöglicht den Einsatz in älteren Systemen, während das Single-Cable-Design Stromversorgung und Daten vereinfacht.
FPGA-gesteuerte Langzeitbelichtung
Ein leistungsstarkes FPGA steuert die Belichtungszeit präzise und unterstützt einen extrem breiten Bereich von 0,06 ms bis 1000 s (ca. 16,7 Minuten); ausgewählte Modelle erlauben bis zu 1 Stunde. Das ist entscheidend für schwache Fluoreszenz, Astronomie oder Biolumineszenz. Die FPGA-Regelung verhindert Drift bei langen Belichtungen und sorgt für stabile, detailreiche Bilder unter schwierigen Lichtbedingungen.
Professionelle Ultra-Fine-Farbverarbeitung
Die integrierte Hardware-Farbengine mit fortschrittlichen Algorithmen stellt Mikroskopiebilder präzise dar. 8- und 14-Bit-Ausgabe werden unterstützt; der 14-Bit-Modus liefert 16.384 Graustufen und erweitert den Dynamikbereich – ideal für anspruchsvolle Forschungsbildgebung. Neben akkurater Farbwiedergabe im sichtbaren Spektrum optimiert die Engine auch die Verarbeitung im NIR-Bereich und ermöglicht multispektrale Anwendungen.
Forschungsgrade Zuverlässigkeit
Einteiliges CNC-Aluminiumgehäuse bietet hohe mechanische Festigkeit und effiziente Wärmeableitung. Das lüfterlose Design eliminiert Vibrationen – entscheidend für hochvergrößernde Mikroskopie und lange Belichtungen. Der Verzicht auf bewegliche Teile erhöht die Zuverlässigkeit, reduziert Ausfallpunkte und ermöglicht stabilen Dauerbetrieb in anspruchsvollen Umgebungen. So bleibt die Datenerfassung in der Forschung konsistent und robust.
Anwendungen
Anwendungsbeispiele der U3CCD Serie in vielfältigen Mikroskopie-Szenarien
Kernvorteile der U3CCD-Serie
Breites Spektrum
Sichtbar bis NIR
ExView-Technologie
Sony HAD CCD
Sehr lange Belichtung
Bis zu 1 Stunde
USB3.0 Hochgeschwindigkeit
5 Gbps Bandbreite
FPGA-Steuerung
Präzises Belichtungs-Timing
14-Bit Bittiefe
Hoher Dynamikumfang
Hohe Empfindlichkeit
Exzellent bei schwachem Licht
Forschungsqualität
Professionelle Bildgebungsstandards
