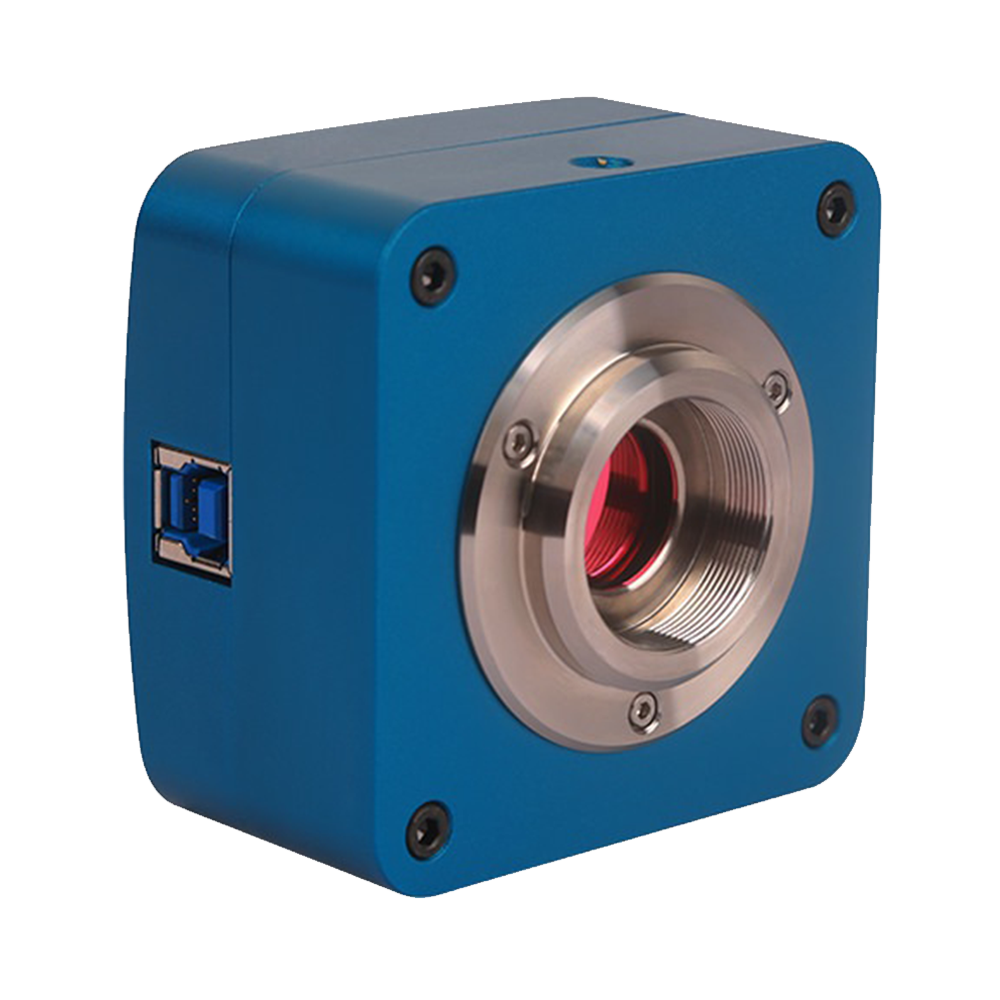

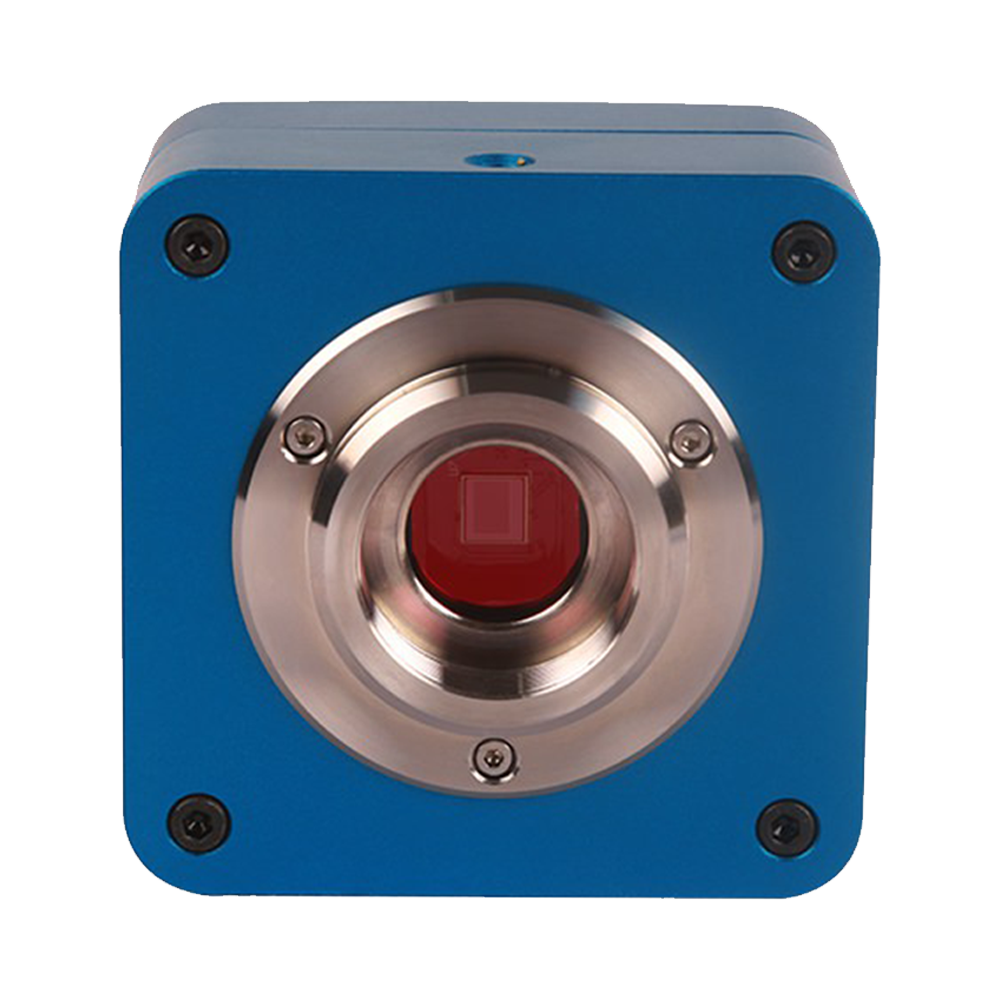

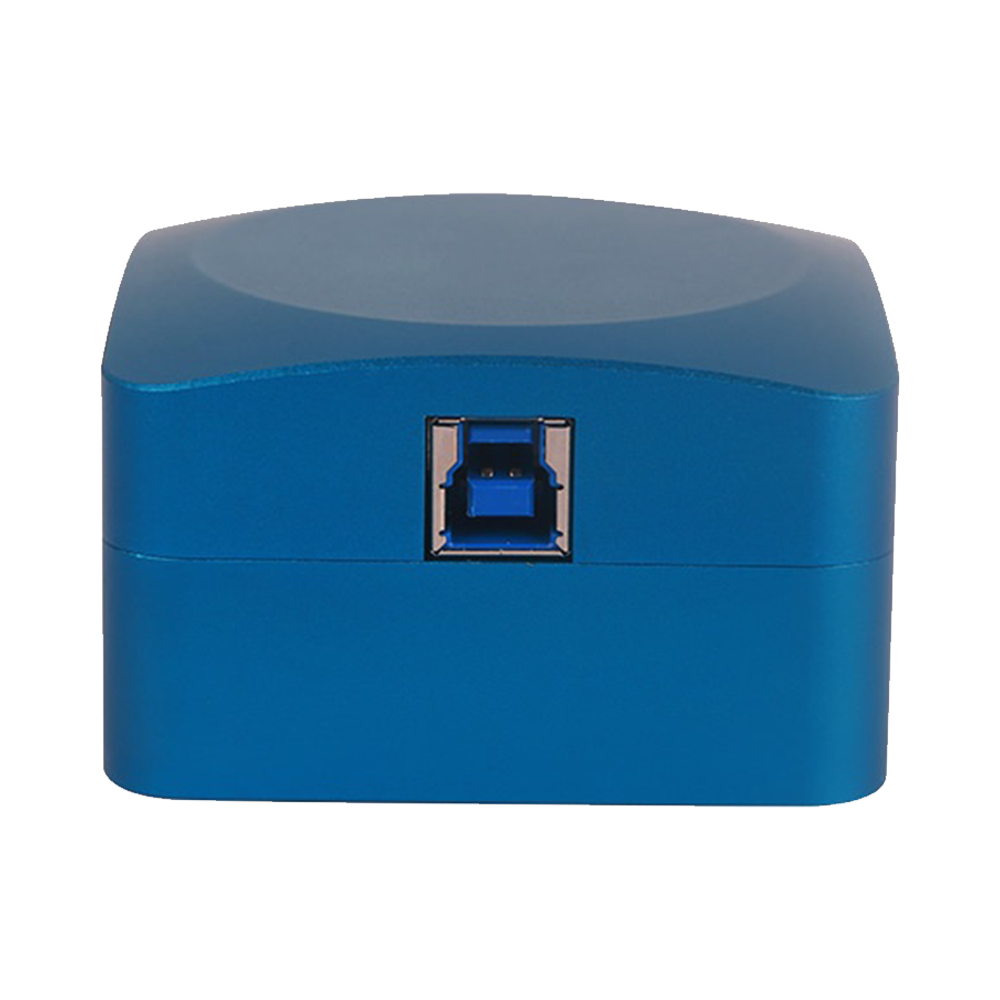

U3ISPM-Serie Microscopy Camera/Microscope Camera
Produktübersicht
Die U3ISPM-Serie sind C-Mount USB3.0 CMOS-Kameras mit leistungsstarkem Hardware-ISP für High-End-Mikroskopie und industrielle Inspektion. Sie verwenden Aptina- oder Panasonic-Sensoren mit hoher Empfindlichkeit und geringem Rauschen und bieten einen integrierten Ultra-Fine Farbverarbeitungsmotor. Hardware-Demosaic, Weißabgleich, Farbkorrektur und Auto-Exposure werden kameraintern ausgeführt, was die CPU-Last reduziert und präzise Echtzeitverarbeitung ermöglicht.
USB3.0 sorgt für hohe Datenraten und flüssige Bild-/Videoausgabe. Die Auflösung liegt im Bereich von 16–18 MP, geeignet für anspruchsvolle Aufgaben. Das CNC-Aluminiumgehäuse ist robust und für Labor- sowie Industrieumgebungen ausgelegt.
ToupView/ToupLite sowie SDKs für Windows, Linux, macOS und Android unterstützen Systemintegration und Weiterentwicklung. Die U3ISPM-Serie wird häufig in biomedizinischer Mikroskopie, Materialwissenschaft, Elektronik/Halbleiterprüfung, Lehre und industrieller Online-Inspektion eingesetzt.
Hauptmerkmale
- C-Mount CMOS-Kamera mit Aptina/Panasonic Sensoren
- USB3.0 für hohe Datenraten
- Integrierter Hardware-ISP Ultra-Fine Farbmotor für präzise Farbwiedergabe
- Niedrige CPU-Last und sehr hohe Bildraten
- ToupView/ToupLite Software für Video- und Bildverarbeitung
- SDKs für Windows/Linux/macOS/Android
- CNC-Aluminiumgehäuse mit eloxierter Oberfläche
Produktmodelle
U3ISPM-Serie | Integrierter Hardware-ISP Ultra-Fine Farbmotor | Aptina/Panasonic CMOS-Sensoren
| Produktmodell | Sensor/Größe | Auflösung | Pixelgröße | Verschlussart | Bildrate | Datenschnittstelle | Farbtyp | Aktion |
|---|---|---|---|---|---|---|---|---|
| U3ISPM20000KPA |
AR2020 (C)
0.6" (8.96mm) | 7.17mm × 5.38mm
|
20M (5120×3840) | 1.4µm × 1.4µm | Rolling Shutter |
17.8fps@5120x3840
60fps@2560x1920
|
USB3.0 |
|
Details ansehen |
| U3ISPM18000KPA (eingestellt) |
AR1820 (C)
0.5" (7.68mm) | 6.14mm × 4.61mm
|
18M (4912×3684) | 1.25µm × 1.25µm | Rolling Shutter |
13.1fps@4912x3684
34.3fps@2456x1842
54.4fps@1228x922
|
USB3.0 |
|
Details ansehen |
| U3ISPM16000KPA (eingestellt) |
MN34120 (C)
0.5" (7.75mm) | 6.18mm × 4.67mm
|
16M (4632×3488) | 1.335µm × 1.335µm | Rolling Shutter |
16fps@4632x3488
30fps@2320x1740
27fps@1536x1160
|
USB3.0 |
|
Details ansehen |
| U3ISPM16000KPB (eingestellt) |
MN34230 (C)
1.4" (22.06mm) | 17.60mm × 13.30mm
|
16M (4640×3506) | 3.8µm × 3.8µm | Rolling Shutter |
22fps@4640x3506
30fps@3360x2526
43fps@2304x1750
49fps@1536x1168
|
USB3.0 |
|
Details ansehen |
Verpackungsliste #
Standardlieferumfang und Verpackungsdetails der U3ISPM Serie mit USB-3.0-Mikroskopkameras und integrierter Hardware-ISP
1.1.2 Verpackungsinhalt der U3ISPM Serie
Packliste der U3ISPM Serie; der Standardlieferumfang und optionales Zubehör sind nachfolgend aufgeführt.
Standard-Lieferumfang
- Verpackungskarton: L: 52 cm W: 32 cm H: 33 cm (16 Stück, 12–17 kg/Karton), nicht in der Abbildung dargestellt
- Einzelverpackung: L: 15 cm W: 15 cm H: 10 cm (0.67–0.7 kg/Box)
- Eine Kamera der U3ISPM Serie
- Hochgeschwindigkeits-USB-3.0-Datenkabel A-Stecker auf B-Stecker, vergoldet/2.0 m
- CD (Treiber und Anwendungssoftware, Ø12 cm)
Optionale Zubehörteile
- Fokussierbarer Okularrohr-Adapter
Dia. 23.2 mm Okularrohr auf C-Anschluss (bitte eines je nach Kamera und Mikroskop wählen): 108001/AMA037, 108002/AMA050, 108003/AMA075
Dia. 31.75 mm Okularrohr auf C-Anschluss (bitte eines je nach Kamera und Teleskop wählen): 108008/ATA037, 108009/ATA050, 108010/ATA075 - Fester Okularrohr-Adapter
Dia. 23.2 mm Okularrohr auf C-Anschluss (bitte eines je nach Kamera und Mikroskop wählen): 108005/FMA037, 108006/FMA050, 108007/FMA075
Dia. 31.75 mm Okularrohr auf C-Anschluss (bitte eines je nach Kamera und Teleskop wählen): 108011/FTA037, 108012/FTA050, 108013/FTA075 - 108015 (Ring Dia. 23.2 mm auf 30.0 mm) – Adapterring für Okularrohre mit 30 mm Durchmesser
- 108016 (Ring Dia. 23.2 mm auf 30.5 mm) – Adapterring für Okularrohre mit 30.5 mm Durchmesser
- 108017 (Ring Dia. 23.2 mm auf 31.75 mm) – Adapterring für Okularrohre mit 31.75 mm Durchmesser
- Mikrometerskala
106011/TS-M1 (X = 0.01 mm/100 Div.)
106012/TS-M2 (X,Y = 0.01 mm/100 Div.)
106013/TS-M7 (X = 0.01 mm/100 Div., 0.10 mm/100 Div.)
Produktabmessungen #
Abmessungen der U3ISPM Serie mit USB-3.0-Mikroskopkameras und integrierter Hardware-ISP
1.1.1 Gehäuseabmessungen der U3ISPM Serie

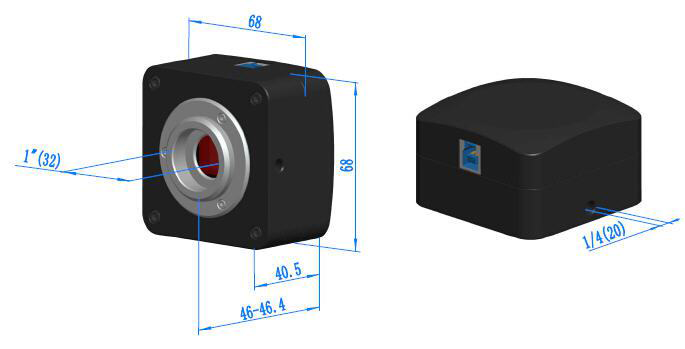

Die Abbildung zeigt die Gehäuseabmessungen der U3ISPM Serie. Das robuste Kameragehäuse besteht aus CNC-präzisionsgefräster, eloxierter Aluminiumlegierung. Vor dem Sensor sitzt ein hochwertiger IR-CUT-Filter, der Infrarotlicht aus der Aufnahme entfernt und den Sensor schützt. Ohne bewegliche Teile sind die Kameras besonders stabil, langlebig und frei von vibrationsbedingter Unschärfe.
Maßzeichnung der U3ISPM Serie
Häufig gestellte Fragen
Vertiefende Fachinformationen zur Mikroskopkamera der U3ISPM Serie
- Echtzeitverarbeitung: Hardwarebasierte Steuerung von Belichtung, Weißabgleich und Farbanreicherung
- Präzise Farben: Konsistente und genaue Farbresultate ohne nachträgliche Korrektur
- Niedrige CPU-Auslastung: Minimiert die PC-Last, sodass auch Standard-Notebooks flüssig arbeiten
- Sofortige Ergebnisse: Hochwertige Bilder stehen unmittelbar zur Verfügung und beschleunigen Arbeitsabläufe
Hochgeschwindige ROI-Funktion: Flexible Umschaltung zwischen hoher Auflösung und hohen Bildraten.
Plattformübergreifende Unterstützung: Vollständiges SDK für Windows, Linux, macOS und Android.
Industriegeeignetes Design: CNC-gefrästes Aluminiumgehäuse mit hervorragender Wärmeabfuhr und EMV-Abschirmung.
Ausführliche Produktbeschreibung
Hardwarebasierte ISP-Farbengine
Ein integrierter, professioneller Hardware-ISP verarbeitet komplexe Aufgaben wie automatische Belichtungssteuerung, Weißabgleich, Farbanhebung und Farbkorrektur in Echtzeit. Im Vergleich zur reinen Softwareverarbeitung sinkt die Latenz auf den Nanosekundenbereich, während die Farbkonsistenz um bis zu 300 % verbessert wird. So erhält jedes Bild eine präzise und reproduzierbare Farbwiedergabe.
Hochgeschwindigkeitssensor mit großem Pufferspeicher
Eine neue Generation schneller CMOS-Sensoren in Kombination mit großem Onboard-Puffer ermöglicht Hochgeschwindigkeitsaufnahmen mit 16 Megapixeln bei 22 fps. Die Pixelgröße von 3.8 µm sorgt für hervorragende optische Eigenschaften. Intelligentes Cache-Management verhindert Datenverluste und gewährleistet stabile Übertragungen.
USB 3.0 SuperSpeed-Schnittstelle
Die USB-3.0-Schnittstelle mit 5 Gbps Bandbreite unterstützt Plug-and-Play ohne zusätzliche Framegrabber. Optimierte Übertragungsprotokolle stellen auf sämtlichen Betriebssystemen eine stabile Hochgeschwindigkeitsübertragung sicher, sodass selbst Standard-Notebooks eine flüssige Vorschau in voller Auflösung ermöglichen.
Dynamische Umschaltung der Farbtiefe
Die Kamera unterstützt die dynamische Umschaltung zwischen 8-Bit- und 12-Bit-Ausgabe. Der 8-Bit-Modus eignet sich für Standardbeobachtung und Lehrbetrieb mit kleinen Dateien, während 12 Bit mit 4096 Graustufen einen erweiterten Dynamikumfang für quantitative Analysen und Forschungsanwendungen bietet. Anwender wählen flexibel je nach Bedarf.
Industriegeeignetes Zuverlässigkeitsdesign
Das CNC-gefräste Gehäuse aus Aluminium in Luftfahrtqualität bietet hervorragende Wärmeableitung und elektromagnetische Abschirmung. Die lüfterlose, passive Kühlung gewährleistet geräuschlosen Betrieb. In Verbindung mit dem umfassenden plattformübergreifenden SDK (Windows, Linux, macOS, Android) und zahlreichen Beispielprojekten verkürzt sich die Integrationszeit erheblich.
Anwendungen
Typische Einsatzbeispiele der U3ISPM Serie in verschiedenen mikroskopischen Bildgebungsbereichen
Zentrale Vorteile der U3ISPM Serie
Hardware-ISP-Engine
Echtzeit-Farbverarbeitung für präzise Wiedergabe
Hochgeschwindige Bildgebung
16 Megapixel @ 22 fps
Plug-and-Play
USB-3.0-Schnittstelle ohne Framegrabber
Variable Farbtiefe
Flexible Umschaltung zwischen 8 und 12 Bit
Großer Pufferspeicher
Stabile Hochgeschwindigkeitsübertragung
Gehäuse aus Aluminium
CNC-Fertigung mit exzellenter Kühlung
Geringe Systemanforderungen
Läuft flüssig sogar auf Standard-Notebooks
Plattformübergreifendes SDK
Windows, Linux, macOS und Android
