UA-Serie Mikroskopiekamera/Mikroskop-Kamera
Produktübersicht
Die UA-Serie bietet USB2.0-Mikroskopiebildgebung mit einem um den Sensor integrierten Onboard-Cache, der Burstdaten glättet und die Bandbreitenstabilität bei 480 Mbit/s erhöht. Auflösungen von etwa 1,3–16 MP decken Lehre, Routineforschung und industrielle Dokumentation ab. Die Ultra-Fine-Farbengine übernimmt Demosaic, Auto-Exposure/-Gain, One-Touch-Weißabgleich sowie Farb-/Gamma-/Kontrastoptimierung in Kamera/Software und reduziert die CPU-Last. Das präzisionsgefräste Aluminiumgehäuse ist robust; ToupView/ToupLite und plattformübergreifende SDKs (Windows/Linux/macOS/Android) erleichtern Integration und Weiterentwicklung.
Hauptmerkmale
- Sensor: Aptina (onsemi) CMOS (modellabhängig) mit hoher Empfindlichkeit und niedrigem Rauschen
- Auflösungen ca. 1,3–16 MP – ideal für allgemeine Mikroskopaufzeichnungen

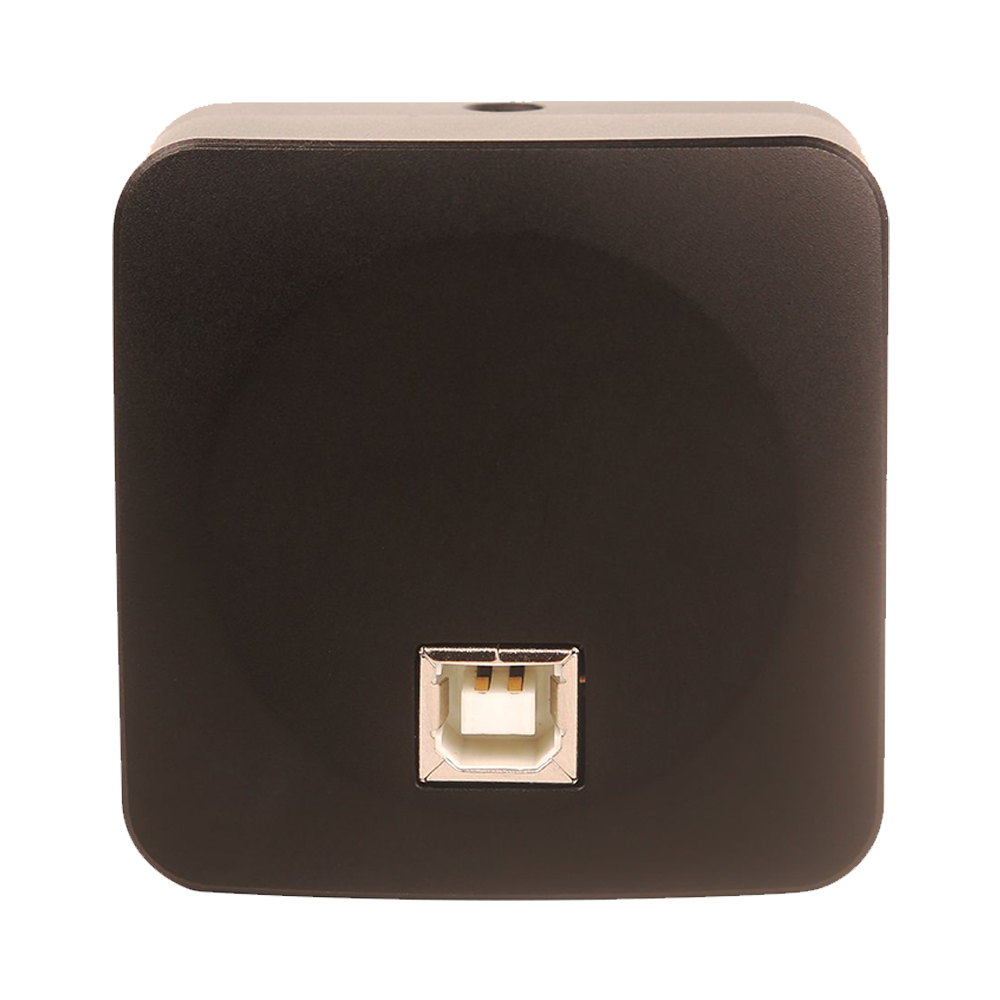

- USB2.0-Link mit hoher Kompatibilität (480 Mbit/s), Plug-and-Play – funktioniert mit neuen wie alten Plattformen
- Onboard-Cache nahe am Sensor: erhöht Stabilität, reduziert Frameverlust und Bandbreitenschwankungen
- Ultra-Fine-Farbengine: Demosaic, AE/AGC, AWB, One-Touch-White-Balance, Farb-/Gamma-/Helligkeits-/Kontraststeuerung, LUT
- Bittiefe & Daten: Unterstützt 8/12-Bit (modellabhängig), RAW/Bayer-Ausgabe
- Bildfunktionen: ROI/Fensterung, Spiegelung; Bandbreitenkontrolle für lange Kabel und anspruchsvolle Umgebungen (modellabhängig)

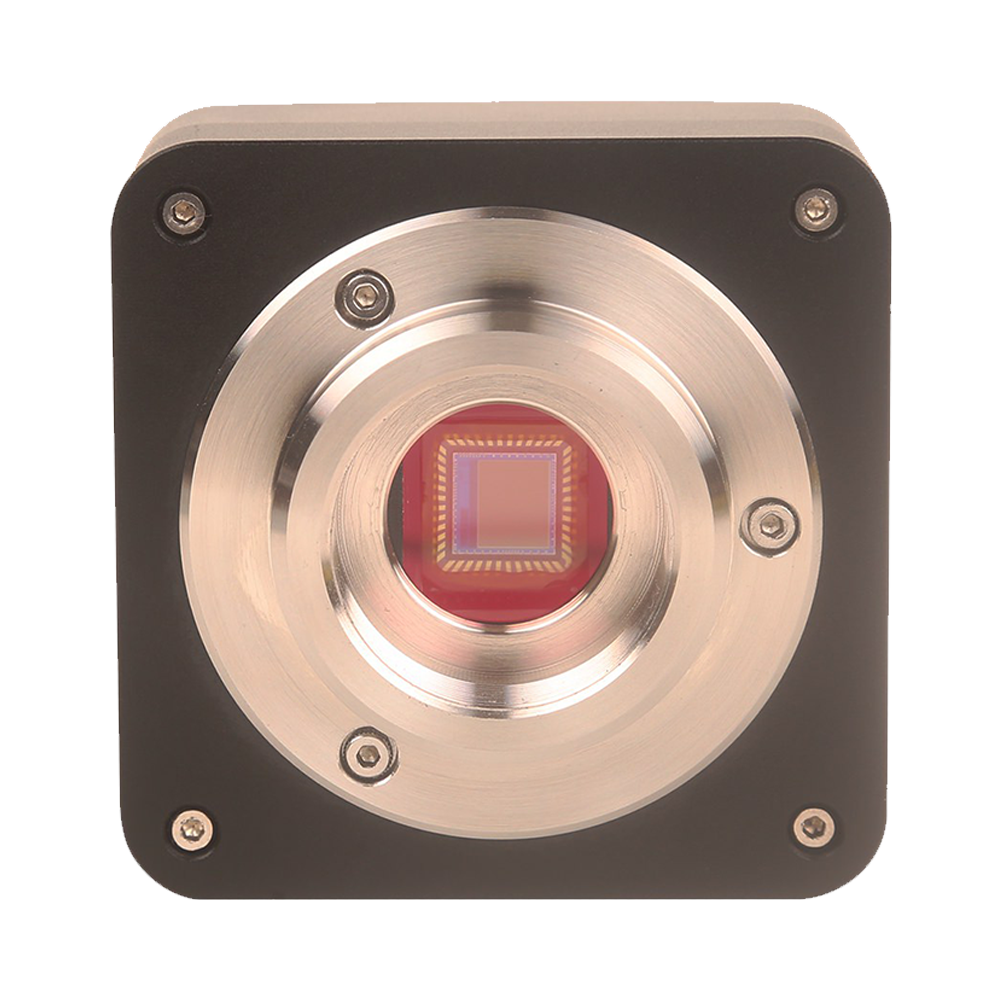

- Objektivanschluss: C-Mount-Standard, einfache Kopplung an Mikroskop-/Industrieoptiken
- Gehäuse: CNC-Aluminium mit guter Wärmeabfuhr und EM-Abschirmung; Optik ähnlich der UCMOS-Serie (modellabhängig)
- Stromversorgung über USB-Bus – einfache Verkabelung, für Dauerbetrieb geeignet
- Software & Ökosystem: ToupView/ToupLite im Lieferumfang; SDKs für Windows/Linux/macOS/Android (kompatibel mit DirectShow/TWAIN)
- Typische Anwendungen: Hellfeld, Dunkelfeld, Schwachlicht/Fluoreszenzlehre, Material-/Biobeobachtung, allgemeine Labormikroskopie
Produktmodelle
UA | C-Anschluss USB2.0 | Onboard-Cache für stabile Übertragung | Ultra-Fine-Farbengine | 1,3–16 MP
| Produktmodell | Sensor/Größe | Auflösung | Pixelgröße | Verschlussart | Bildrate | Datenschnittstelle | Farbtyp | Aktion |
|---|---|---|---|---|---|---|---|---|
| UA1600CA |
MN34120(C)
0.5" (7.74mm) | 6.18mm × 4.66mm
|
16M (4632×3488) | 1.335µm × 1.335µm | Rolling Shutter |
2fps@4632x3488
8fps@2320x1740
11fps@1536x1160
|
USB2.0 |
|
Details ansehen |
| UA1200CA |
IMX577(C)
0.5" (7.59mm) | 5.95mm × 4.71mm
|
12M (3840×3040) | 1.55µm × 1.55µm | Rolling Shutter |
3fps@3840x3040
11fps@1920x1516
47fps@960x758
|
USB2.0 |
|
Details ansehen |
| UA1000CA |
IMX577(C)
0.4" (7.00mm) | 5.56mm × 4.26mm
|
10M (3584×2748) | 1.55µm × 1.55µm | Rolling Shutter |
3.3fps@3584x2748
12fps@1792x1374
53fps@896x684
|
USB2.0 |
|
Details ansehen |
| UA630CA |
IMX178(C)
0.6" (8.86mm) | 7.37mm × 4.92mm
|
6.3M (3072×2048) | 2.4µm × 2.4µm | Rolling Shutter |
5fps@3072x2048
20fps@1536x1024
|
USB2.0 |
|
Details ansehen |
| UA630MA |
IMX178(M)
0.6" (8.86mm) | 7.37mm × 4.92mm
|
6.3M (3072×2048) | 2.4µm × 2.4µm | Rolling Shutter |
5fps@3072x2048
20fps@1536x1024
|
USB2.0 |
|
Details ansehen |
| UA510CA |
AR0521(C)
0.4" (7.13mm) | 5.70mm × 4.28mm
|
5.1M (2592×1944) | 2.2µm × 2.2µm | Rolling Shutter |
7.0fps@2592x1944
27.7fps@1296x972
100.5fps@648x486
|
USB2.0 |
|
Details ansehen |
| UA410CA |
IMX347(C)
0.6" (8.96mm) | 7.795mm × 4.408mm
|
4.1M (2688×1536) | 2.9µm × 2.9µm | Rolling Shutter |
8.5fps@2688x1536
11.5fps@2048x1536
15fps@1536x1536
34fps@1344x768
|
USB2.0 |
|
Details ansehen |
| UA410CB |
IMX664(C)
0.6" (8.96mm) | 7.795mm × 4.408mm
|
4.1M (2688×1520) | 2.9µm × 2.9µm | Rolling Shutter |
8.5fps@2688x1520
34fps@1344x760
|
USB2.0 |
|
Details ansehen |
| UA310CB |
IMX123(C)
0.4" (6.40mm) | 5.12mm × 3.84mm
|
3.1M (2048×1536) | 2.5µm × 2.5µm | Rolling Shutter |
11.5fps@2048x1536
29.5fps@1024x768
|
USB2.0 |
|
Details ansehen |
| UA130CA |
SC1235(C)
0.4" (6.00mm) | 4.80mm × 3.60mm
|
1.23M (1280×960) | 3.75µm × 3.75µm | Rolling Shutter |
25fps@1280x960
25fps@1280x720
|
USB2.0 |
|
Details ansehen |
Verpackungsliste #
Standardlieferumfang und Verpackungsdetails der UA Serie mit C-Anschluss und USB 2.0 CMOS-Kameras
Standard-Lieferumfang
- Verpackungskarton-Abmessungen: L: 52 cm W: 32 cm H: 33 cm (20 Stück, 12–17 kg/Karton)
- Einzelverpackung: L: 15 cm W: 15 cm H: 10 cm (0.5–0.55 kg/Box)
- Eine Kamera der UA Serie
- Hochgeschwindigkeits-USB-2.0-Datenkabel A-Stecker auf B-Stecker, vergoldet/2.0 m
- CD (Treiber und Anwendung, Ø12 cm)
Optionale Zubehörteile
- Fokussierbare Okularrohr-Adapter
Dia. 23.2 mm Okularrohr auf C-Anschluss: 108001/AMA037, 108002/AMA050, 108003/AMA075
Dia. 31.75 mm Okularrohr auf C-Anschluss: 108008/ATA037, 108009/ATA050, 108010/ATA075 - Feste Okularrohr-Adapter
Dia. 23.2 mm Okularrohr auf C-Anschluss: 108005/FMA037, 108006/FMA050, 108007/FMA075
Dia. 31.75 mm Okularrohr auf C-Anschluss: 108011/FTA037, 108012/FTA050, 108013/FTA075 - 108015 (Ring Dia. 23.2 mm auf 30.0 mm) – Adapterring für Okularrohre mit 30 mm Durchmesser
- 108016 (Ring Dia. 23.2 mm auf 30.5 mm) – Adapterring für Okularrohre mit 30.5 mm Durchmesser
- 108017 (Ring Dia. 23.2 mm auf 31.75 mm) – Adapterring für Okularrohre mit 31.75 mm Durchmesser
- Mikrometerskala
106011/TS-M1 (X = 0.01 mm/100 Div.)
106012/TS-M2 (X,Y = 0.01 mm/100 Div.)
106013/TS-M7 (X = 0.01 mm/100 Div., 0.10 mm/100 Div.)
Produktabmessungen #
Abmessungen der UA Serie mit C-Anschluss und USB-2.0-CMOS-Kameras
Die Kameras der UA Serie wurden von ToupTek Photonics als leistungsstarke USB-2.0-CMOS-Mikroskopkameras der A-Level-Klasse (USB 2.0 Advanced CMOS) entwickelt. Die USB-2.0-Schnittstelle mit integriertem, dediziertem Pufferspeicher steigert Übertragungsgeschwindigkeit und -stabilität erheblich und gewährleistet eine zuverlässige Echtzeitbildgebung. Das Portfolio deckt Auflösungen von 1.3 bis 16 Megapixeln ab, kombiniert hochwertige Aptina CMOS-Sensoren mit einem standardisierten C-Anschluss und eignet sich für ein breites Spektrum mikroskopischer Anwendungen.
Kernfunktionen
Leistungsstarker Aptina Sensor
Hohe Auflösung, starke Empfindlichkeit und herausragend niedriger Geräuschpegel
Dedizierter Puffer für Hochgeschwindigkeitsübertragung
Integrierter Pufferspeicher maximiert die USB-2.0-Übertragungsrate
Ultra-Fine Farbengine
Präzise Wiedergabe realer Farben für konsistente Bildresultate
Plattformübergreifendes SDK
Mehrsprachige Schnittstellen für eine unkomplizierte Systemintegration
Leistungsparameter im Überblick
Auflösungsbereich
1.3–16 Megapixel
Vielfältige PixelvariantenPixelgröße
1.335–3.75 µm
Feindetailbeobachtung bei hoher EmpfindlichkeitBelichtungszeitbereich
0.2–2000 ms
Flexible Steuerung der BelichtungDaten-Bittiefe
8 bit
Optimal für mikroskopische BildverarbeitungAusführliche Produktbeschreibung
Hochleistungs-CMOS-Sensortechnologie von Aptina
Hochwertige Aptina CMOS-Sensoren liefern eine exzellente Bildqualität. Sie kombinieren hohe Auflösung, starke Empfindlichkeit und ein herausragend niedriges Rauschen, sodass Bilder besonders klar und detailreich erscheinen. Die fortschrittliche Sensorarchitektur sorgt unter unterschiedlichsten Lichtverhältnissen für hochwertige Ergebnisse und eignet sich ideal für mikroskopische Anwendungen, in denen präzise Detailbeobachtung gefragt ist.
Hochgeschwindige, stabile Übertragung mit dediziertem Puffer
Ein dedizierter Pufferspeicher nahe am Sensor maximiert die Übertragungsgeschwindigkeit der USB-2.0-Schnittstelle und garantiert gleichzeitig eine hohe Datensicherheit. Selbst bei hochauflösender Bildgebung bleibt der Datenstrom äußerst stabil, wodurch Frame-Drops und Datenverluste effektiv vermieden werden. In hochauflösenden Modi werden mehrere Bilder pro Sekunde erreicht; mit ROI-Cropping steigen die Bildraten deutlich an und erfüllen damit die Anforderungen an eine Echtzeit-Darstellung.
Präzise Ultra-Fine Farbengine
Die exklusive Ultra-Fine Farbengine setzt auf fortschrittliche Algorithmen, um reale Farben präzise wiederzugeben und eine hohe Konsistenz der Farbdarstellung zu sichern. Selbst kleinste Farbnuancen werden differenziert dargestellt, was den wissenschaftlichen Erkenntnisgewinn erhöht. Damit empfiehlt sich die Kamera besonders für Anwendungen wie Pathologie oder Materialanalyse, bei denen höchste Farbgenauigkeit unverzichtbar ist.
Umfassende plattformübergreifende SDK-Unterstützung
Im Lieferumfang befinden sich die professionellen Video- und Bildbearbeitungspakete ToupView und ToupLite. Das SDK unterstützt Windows, Linux, macOS und Android und stellt umfangreiche Schnittstellen wie C/C++, C#/VB.NET, Python, Java, DirectShow sowie Twain bereit. Dadurch gelingt die schnelle Weiterentwicklung und Integration in bestehende Systeme. Die Software ist mit aktuellen wie auch älteren CPU-Architekturen kompatibel und lässt sich einfach installieren und bedienen.
Robustes Design in Industriequalität

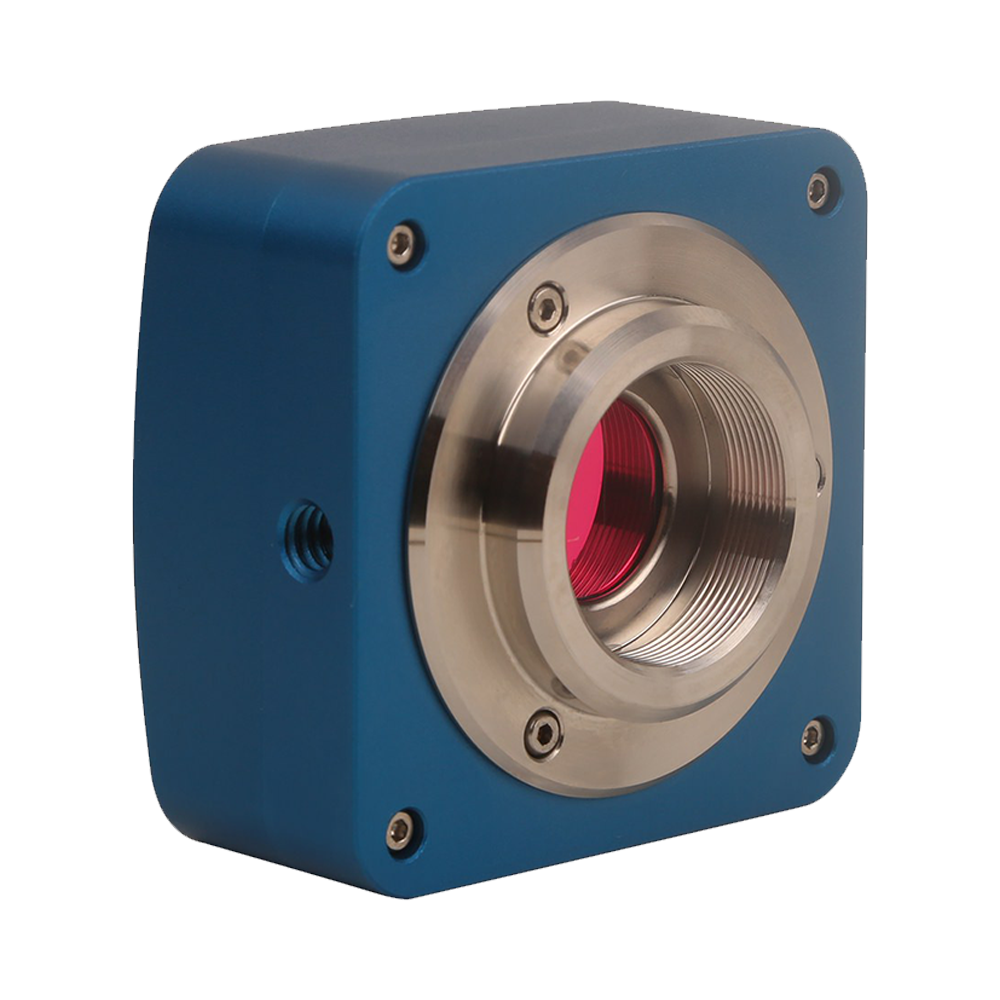

Das einteilige, CNC-gefräste Aluminiumgehäuse bietet eine hervorragende Wärmeableitung und gewährleistet stabile Temperaturen im Dauerbetrieb. Auf bewegliche Komponenten wurde vollständig verzichtet, sodass auch über lange Einsatzzeiten keine Vibrationen auftreten und die Bildqualität konstant bleibt. Das robuste Metallgehäuse schützt zuverlässig vor Stößen und elektromagnetischen Störungen und eignet sich damit für anspruchsvolle Einsatzumgebungen.
Anwendungen
Typische Einsatzbeispiele der UA Serie in verschiedenen mikroskopischen Bildgebungsbereichen
Zentrale Vorteile der UA Serie
Dedizierter Pufferspeicher
Höchste Übertragungsstabilität
Aptina Sensor
Niedriges Rauschen und hohe Schärfe
Farbtreue
Ultra-Fine Farbengine
Monolithisches Gehäuse
CNC-gefrästes Aluminiumdesign
Plattformübergreifendes SDK
Mehrsprachige Entwicklungsunterstützung
Breite Kompatibilität
Funktioniert mit aktuellen und älteren Systemen
Breites Modellportfolio
1.3–16 Megapixel
Stabil und zuverlässig
Vibrationsfreier Dauerbetrieb
