OCAM-Serie Multi-Interface-Kamera
Produktübersicht
Die OCAM-Serie bietet verschiedene Auflösungsoptionen mit HDMI-Ausgabe und eignet sich hervorragend für hochauflösende Echtzeitbildgebung, Lehre, Forschung und industrielle Prüfung. Die Serie zeichnet sich durch hohe Bildraten und stabile Leistung aus.
Hauptmerkmale
- HDMI-Kamera mit Sony Starvis rückbeleuchtetem CMOS-Sensor
- Unterstützt mehrsprachige Menüs, global anwendbar, kompatibel mit Windows/macOS/Linux/Android/iOS und anderen Mainstream-Systemen (einige Funktionen plattformabhängig)
- Unterstützt Barcode-Scanner-Bilderfassungsfunktion
- Integrierte XCamView-Software zur Kamerasteuerung mit umfangreichen Mess-, Rasterlinien-Management- und benutzerdefinierten Vorlagenfunktionen
- Bietet automatische Kantenerkennung, automatische Parallellinien-Abstandsmessung, automatische Rechteckmessung und weitere automatische Messfunktionen
- USB-Stick-Speicherfunktion mit lokaler Vorschau und Wiedergabe, Bild-zu-Bild- und Bild-zu-Video-Vergleichsfunktionen
- Leistungsstarke ISP-Funktionen mit Dunkelbereichsverbesserung, Schärfung und 3D-Rauschunterdrückung
- Unterstützt schnelle Umschaltung zwischen Standard-Effekten für biologische Mikroskope und Stereomikroskope für Multi-Szenario-Anwendungen
OCAM-Serie
Universelle HDMI-Mehrfachschnittstellen-Kamera
| Modell | Sensor/Größe | Effektive Pixel | Ausgabeauflösung | Bildrate (fps) | Ausgabeschnittstelle | Autofokus | Objektivanschluss | Speicherunterstützung | Besondere Funktionen |
|---|---|---|---|---|---|---|---|---|---|
| OCAM4K8MPA |
Sony IMX678(C)
1/1.8" (7.68×4.32mm)
|
2.0μm × 2.0μm | 8MP | HDMI: 30fps@3840×2160 | HDMI1.4 USB2.0 | C-Mount-Anschluss | USB-Stick | 4K HDMI-Ausgabe | |
| OCAM1080P2MPA |
Sony IMX385(C)
1/2" (7.2×4.05mm)
|
3.75μm × 3.75μm | 2MP | HDMI: 60fps@1920×1080 | HDMI1.4 USB2.0 | C-Mount-Anschluss | USB-Stick | 1080P HDMI-Ausgabe Hohe Bildrate | |
| OCAM4K8MPB |
Sony IMX415(C)
1/2.8" (5.57×3.13mm)
|
1.45μm × 1.45μm | 8MP | HDMI: 30fps@3840×2160 | HDMI1.4 USB2.0 | C-Mount-Anschluss | USB-Stick | 4K HDMI-Ausgabe | |
| OCAM1080P2MPB |
Sony IMX462(C)
1/2.8" (5.57×3.13mm)
|
2.9μm × 2.9μm | 2MP | HDMI: 60fps@1920×1080 | HDMI1.4 USB2.0 | C-Mount-Anschluss | USB-Stick | 1080P HDMI-Ausgabe Hohe Bildrate |
OCAM Multi-Interface-Kamera | Packliste #

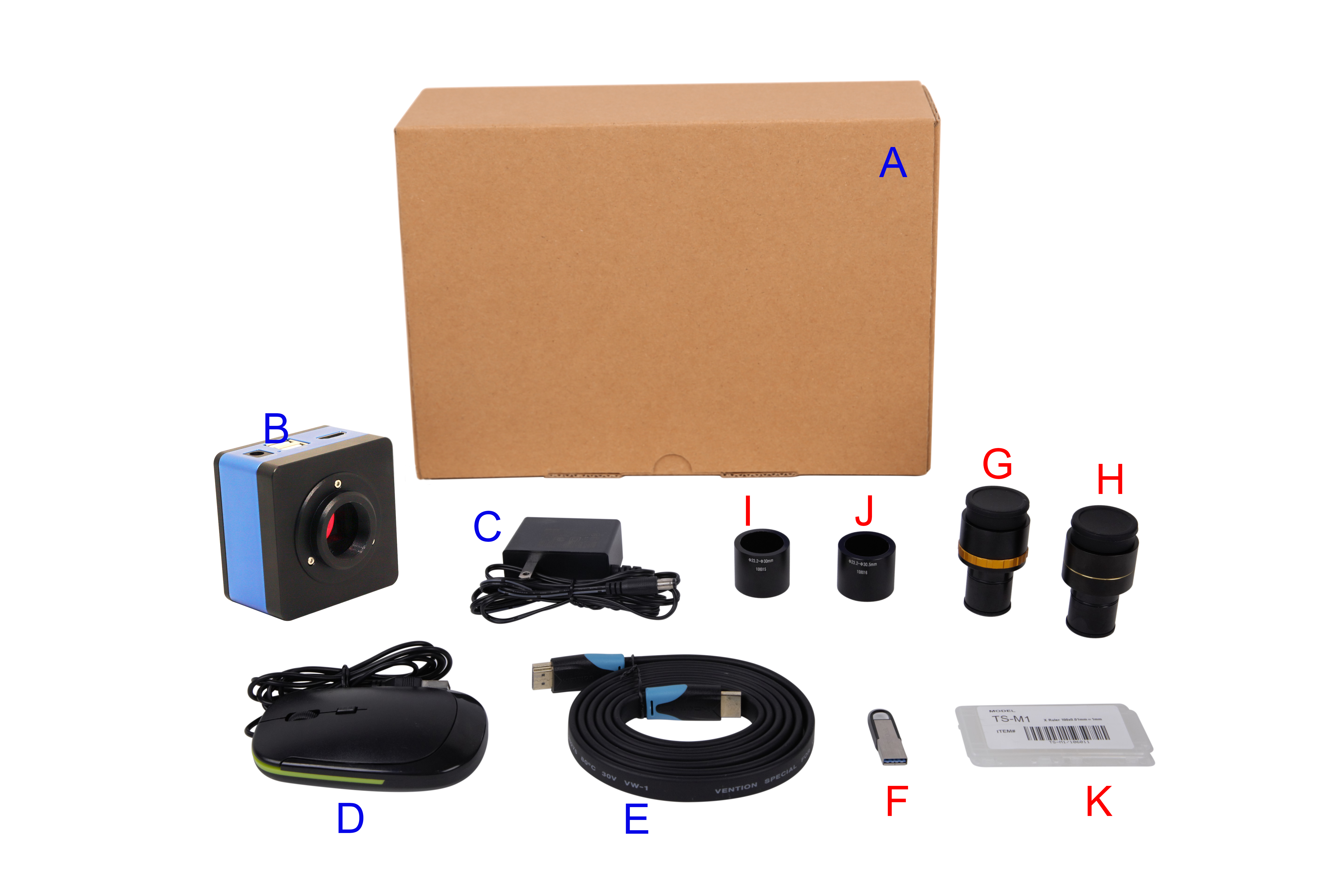

Standard-Lieferumfang
- A Kameraverpackung: 18,4 cm × 17,4 cm × 8,1 cm
- B OCAM HDMI-Kameraserie ×1 (eine aus vier Modellvarianten)
- C Netzadapter: Eingang AC 100–240 V 50/60 Hz, Ausgang DC 12 V 1 A; US-Standard POWER-U-12V1A (MSA-C1000IC12.0-12W-US), EU-Standard POWER-E-12V1A (MSA-C10001C12.0-12W-DE)
- D USB-Maus
- E HDMI-2.0-Kabel
Optionales Zubehör
- F USB-Stick
-
G Verstellbarer Okulartubus-Adapter
Dia. 23,2 mm Okulartubus auf C-Mount: 108001/AMA037, 108002/AMA050, 108003/AMA075 (je nach Kamera- und Mikroskopmodell auswählen).
-
H Fester Okulartubus-Adapter
Dia. 23,2 mm Okulartubus auf C-Mount: 108005/FMA037, 108006/FMA050, 108007/FMA075. Hinweis: Für G und H bitte Kameramodell und Schnittstelle bestätigen; unsere Ingenieure helfen bei der Auswahl.
- I 108015 (Dia. 23,2 mm→30,0 mm) Adapterring für Ø 30 mm Okulartubus
- J 108016 (Dia. 23,2 mm→30,5 mm) Adapterring für Ø 30,5 mm Okulartubus
- K Mikrometerskalen: 106011/TS-M1 (X=0,01 mm/100Div.), 106012/TS-M2 (X,Y=0,01 mm/100Div.), 106013/TS-M7 (X=0,01 mm/100Div., 0,10 mm/100Div.)
OCAM Multi-Interface-Kamera | Produktabmessungen #

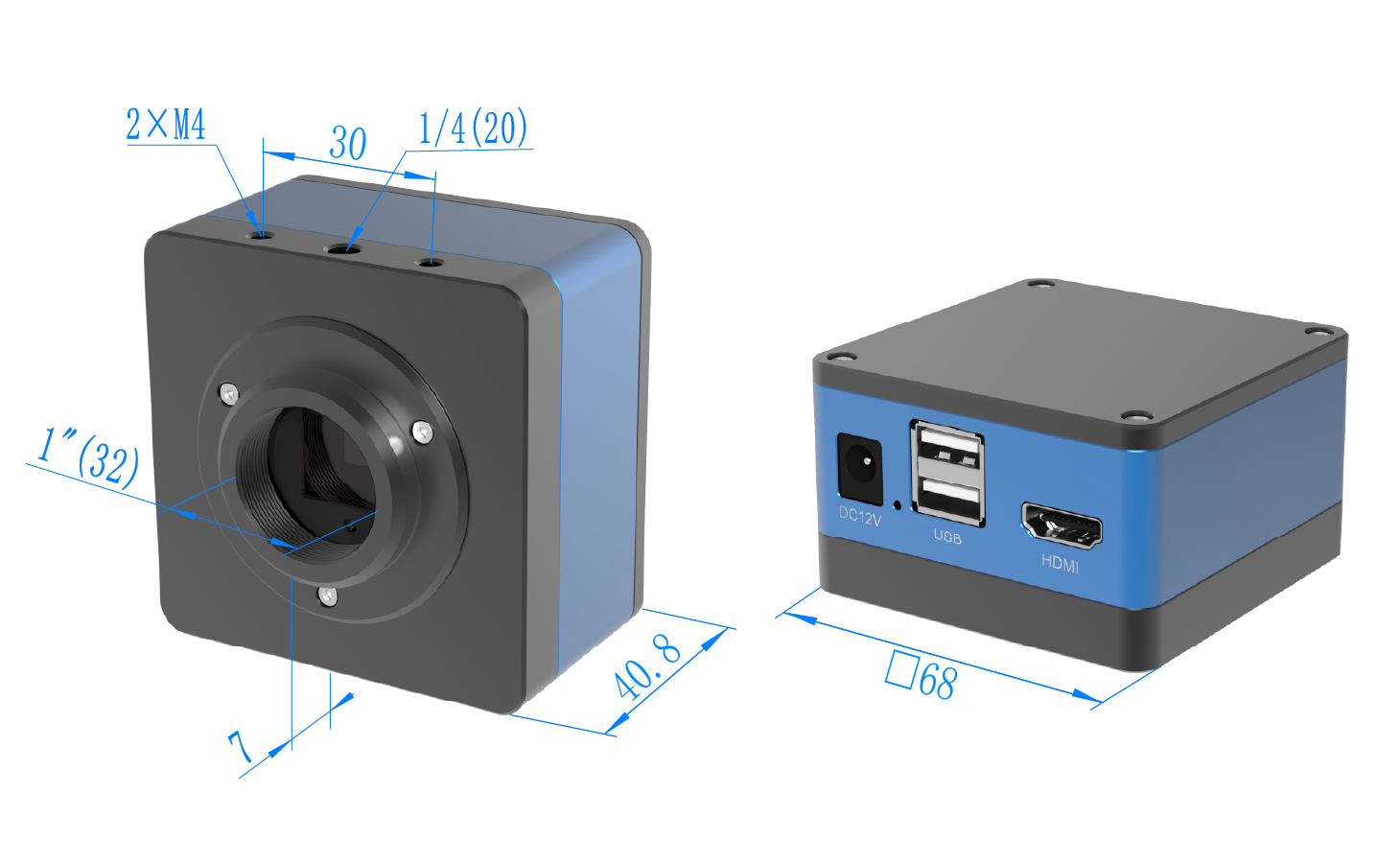

Gehäusemaße und Montagebohrungen
Details siehe Handbuch Abb. 3-124
Bitte vor der Installation anhand der Zeichnung die Position der Bohrungen und die Schnittstellenrichtung prüfen.
OCAM Multi-Interface HDMI-Mikroskopkamera — Produktvorstellung
Die OCAM HDMI-Kameraserie von ToupTek ist eine eigenständig arbeitende Multi-Interface-Mikroskopkamera, entwickelt für Bild- und Videoaufnahmen an Stereo- und Biologiemikroskopen.
Ausgestattet mit Sony Starvis rückwärtig belichteten CMOS-Sensoren und der integrierten XCamView Steuersoftware unterstützt die Serie Bildmessung, Grid-Management, Vorlagenkonfiguration und automatische Messungen für Lehre, Forschung und industrielle Inspektion.
Detaillierte Einführung
-
Leistungsfähige Bildgebung mit Multi-Interface:
Integrierte Sony Starvis rückwärtig belichtete CMOS-Sensoren mit HDMI-Ausgang liefern hochauflösende, rauscharme Bilder. -
Komfortable Interaktion:
Unterstützt USB-Audiosteuerungsmodul für Sprachbefehle (Foto, Video, Freeze); Barcode-Scanner für Schnappschüsse zur Effizienzsteigerung. -
Intelligente Bildverarbeitung:
Integriertes XCamView mit automatischer Kantenerkennung, automatischer Messung von Parallellinien und Rechtecken, Schattenaufhellung, Schärfung, 3D-Rauschreduzierung u. a. -
Bequeme Datenverwaltung:
USB-Stick-Speicherung, lokale Vorschau und Wiedergabe inkl. Vergleich zwischen Bildern sowie zwischen Bild und Video. -
Multi-Szenario-Kompatibilität:
Schneller Wechsel der Standard-Bildeinstellungen für Biologisches Mikroskop und Stereomikroskop, passend für unterschiedliche Beobachtungs- und Lehrumgebungen.
Produktvorteile
Plug & Play ohne PC
Direkte Nutzung über HDMI-Ausgang, vereinfacht den Aufbau der Mikroskopie.
Intelligente Interaktion & Automessung
Sprachsteuerung, Barcode-Schnappschuss und diverse automatische Messfunktionen steigern Effizienz.
Hohe Empfindlichkeit, niedriges Rauschen
Sony Starvis Sensoren liefern hervorragende Ergebnisse auch bei schwachem Licht.
Flexible Speicherung & Wiedergabe
USB-Stick-Speicherung, Vorschau und Vergleich erleichtern Lehre und Analyse.
