XCAM1080PX-Serie Multi-Interface-Kamera
Produktübersicht
Die XCAM1080PX-Serie ist eine von Touptek entwickelte CMOS-Kamera mit mehreren Ausgabemethoden (HDMI+USB2.0). Das X in XCAM steht für Mehrfachschnittstellen. Das System verwendet hochleistungsfähige CMOS-Sensoren und ermöglicht direkte Verbindungen zu HDMI-Monitoren sowie gleichzeitige Computerverbindungen. Bilder und Videos können auf SD-Karten für Vor-Ort-Analysen und nachfolgende Forschung gespeichert werden.
Das Hauptmerkmal der XCAM1080PX-Serie ist der integrierte ARM-Kern, der Kamerasteuerungsfunktionen als Bedienfeld direkt auf dem HDMI-Monitor anzeigt. Benutzer können über eine USB-Maus direkt verschiedene Kameraparameter steuern. Die HDMI-Anzeigenschnittstelle bietet zudem verschiedene Werkzeugleisten-Schaltflächen am unteren Bildschirmrand für Benutzeroperationen.
Nach Entfernen der Maus und Verbindung des USB-Ports mit einem Computer fungiert die XCAM1080PX-Serie als USB-Schnittstellenkamera. Benutzer können die mitgelieferte Software ToupView/ToupLite zur direkten Hardware-Steuerung verwenden. Die XCAM1080PX-Serie eignet sich für Werkzeug-Vor-Ort-Prüfungen, Mikroskopbeobachtungen und weitere Anwendungen.
Hauptmerkmale
- C-Mount-Kamera mit hochempfindlichen CMOS-Sensoren
- HDMI + USB ermöglichen simultane Ausgabe
- Integrierte Maussteuerungssoftware XCamView
- Integrierte Bilderfassungs- und Videoaufzeichnungsfunktion auf SD-Karte
- Integriertes mausgesteuertes Bedienfeld
- Integrierte mausgesteuerte Werkzeugleiste mit Zoom, Spiegelung, Vergleich, Einfrierung, Fadenkreuz und Navigation
- Integrierte Bild- und Videonavigation mit Anzeige- und Wiedergabefunktion
- Ultra-Fine Farb-Engine für präzise Farbwiedergabe
- Lieferumfang: ToupView/ToupLite für Video- und Bildverarbeitung
- Windows/Linux/macOS Multiplattform-Standard-UVC-SDK
- CNC-Gehäuse aus einem Stück gefertigt
XCAM1080PX-Serie
Integrierte HDMI- und USB-Doppelausgabe mit hoher Bildrate für Echtzeitvorschau, integrierte Mess- und Grafikfunktionen für Lehre, Industrie und wissenschaftliche Demonstrationen
| Modell | Sensor/Größe | Effektive Pixel | Ausgabeauflösung | Bildrate (fps) | Ausgabeschnittstelle | Autofokus | Objektivanschluss | Speicherunterstützung | Besondere Funktionen |
|---|---|---|---|---|---|---|---|---|---|
| XCAM1080P2MPA |
Sony IMX385(C)
1/2" (7.2×4.05mm)
|
3.75μm × 3.75μm | 2MP (1920×1080) | HDMI: 60fps@1920×1080; USB: 50fps@1920×1080 | HDMI1.4 USB2.0 | C-Mount-Anschluss | SD-Karte / USB-Stick | Bildmessung Videoaufzeichnung Grafische Überlagerung Mehrsprachige Menüs ROI-Weißabgleich 3D-Rauschunterdrückung Echtzeituhr | |
| XCAM1080P8MPB |
Sony IMX415(C)
1/2.8" (5.57×3.13mm)
|
1.45μm × 1.45μm | 8MP (3840×2160) | HDMI: 30fps@1920×1080; USB: 30fps@3840×2160 | HDMI1.4 USB2.0 | C-Mount-Anschluss | SD-Karte / USB-Stick | Bildmessung Videoaufzeichnung Grafische Überlagerung Mehrsprachige Menüs ROI-Weißabgleich 3D-Rauschunterdrückung Echtzeituhr |

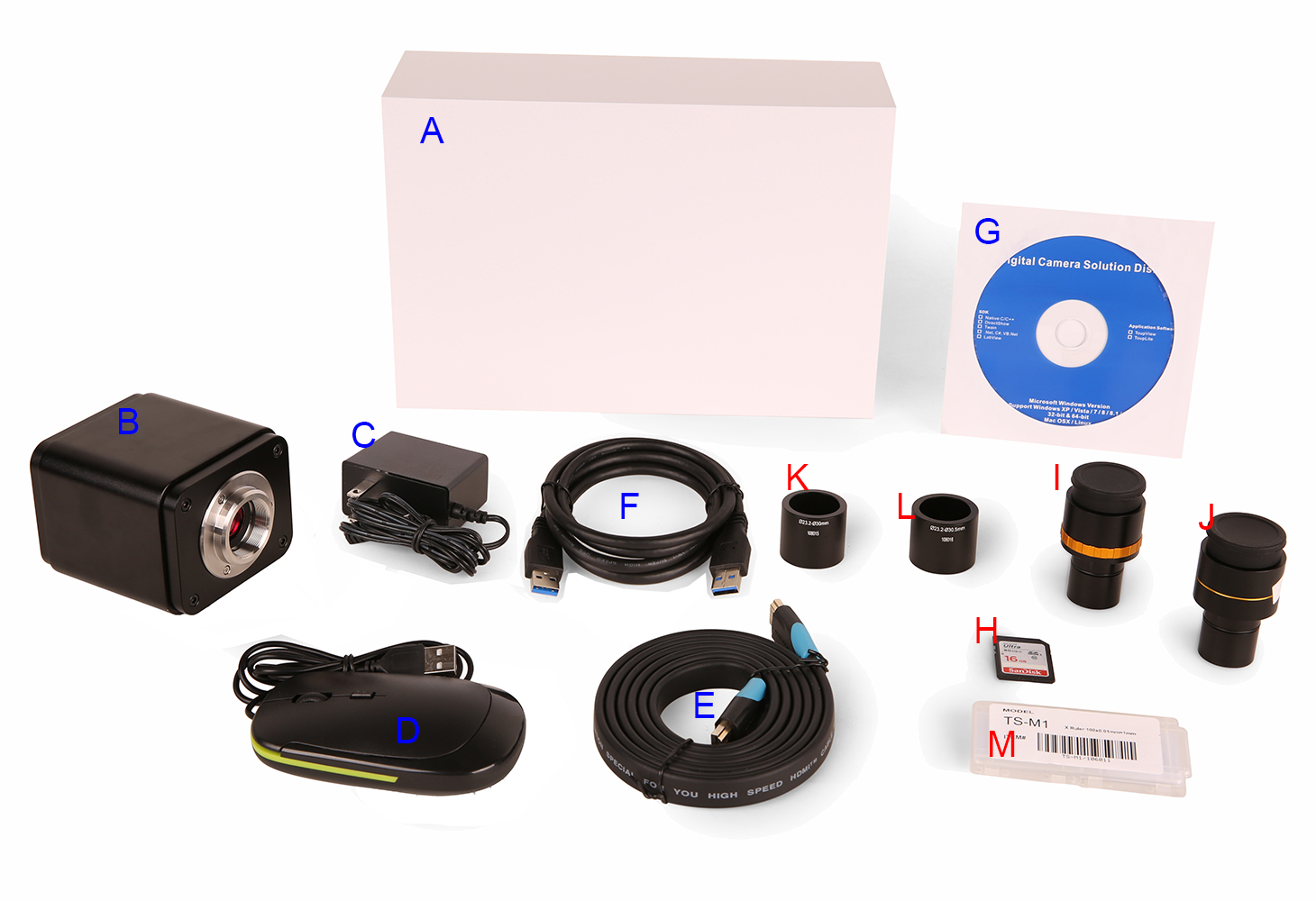

XCAM1080PX Multi-Interface-Kamera | Packliste #
Standard-Lieferumfang
- A Kameraverpackung: 25,5 cm × 17,0 cm × 9,0 cm (1 Stk., 1,47 kg/Box)
- B XCAM1080PX Kameraserie ×1
- C Netzadapter: Eingang AC 100–240 V 50/60 Hz, Ausgang DC 12 V 1 A; US POWER-U-12V1A (MSA-C1000IC12.0-12W-US: UL/CE/FCC), EU POWER-E-12V1A (MSA-C10001C12.0-12W-DE: UL/CE/FCC); EMI: FCC Part 15 Subpart B; EMS: EN61000-4-2/3/4/5/6
- D USB-Maus
- E HDMI-Kabel
- F USB-2.0-A↔A-Datenkabel 2,0 m
- G CD (Treiber und Anwendungen, Ø12 cm)
Optionales Zubehör
- H SD-Karte (ab 16 GB, Klasse 10)
-
I Verstellbarer Okulartubus-Adapter
Dia. 23,2 mm Okulartubus auf C-Mount: 108001/AMA037, 108002/AMA050, 108003/AMA075 (abhängig von Kamera und Mikroskop wählen).
-
J Fester Okulartubus-Adapter
Dia. 23,2 mm Okulartubus auf C-Mount: 108005/FMA037, 108006/FMA050, 108007/FMA075. Hinweis: Für I/J bitte Kameramodell und Anwendung bestätigen; unsere Ingenieure helfen bei der Auswahl.
- K 108015 (Dia. 23,2 mm→30,0 mm) Adapterring für Ø 30 mm Okulartubus
- L 108016 (Dia. 23,2 mm→30,5 mm) Adapterring für Ø 30,5 mm Okulartubus
- M Mikrometerskalen: 106011/TS-M1 (X=0,01 mm/100Div.), 106012/TS-M2 (X,Y=0,01 mm/100Div.), 106013/TS-M7 (X=0,01 mm/100Div., 0,10 mm/100Div.)
- N USB-Stick

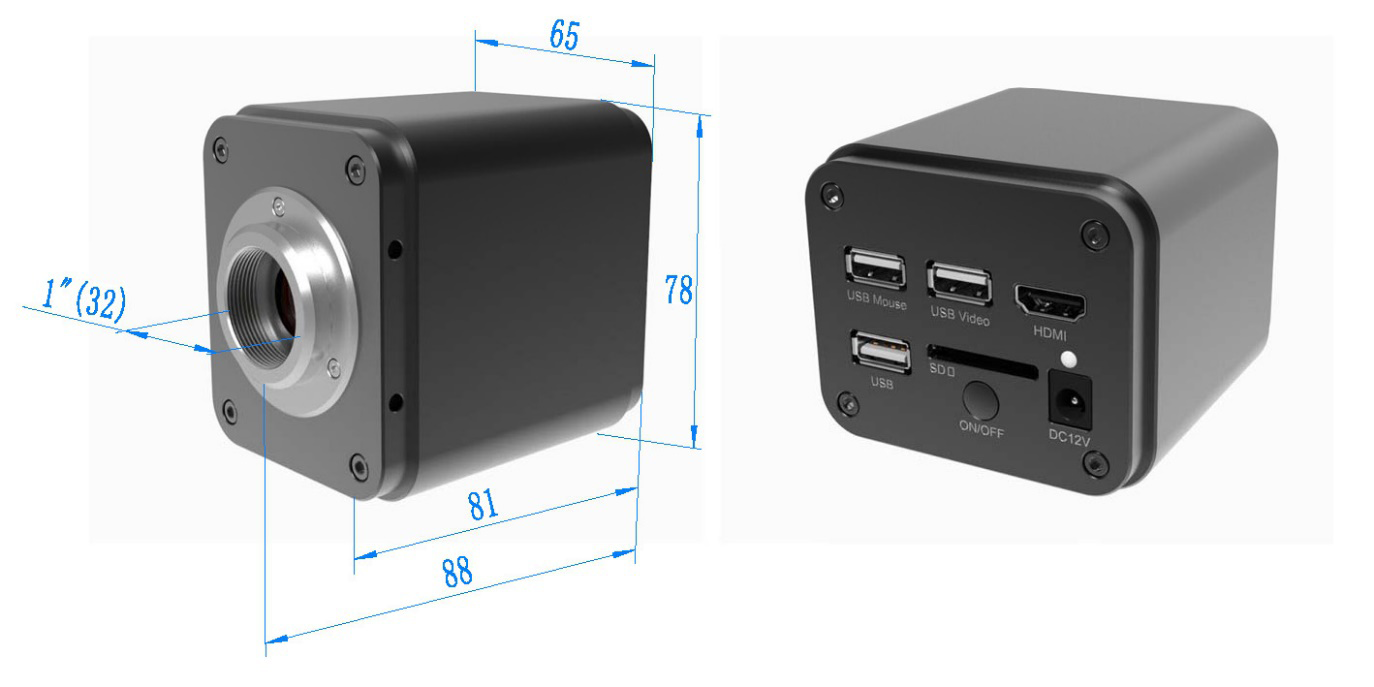

XCAM1080PX Multi-Interface-Kamera | Produktabmessungen #

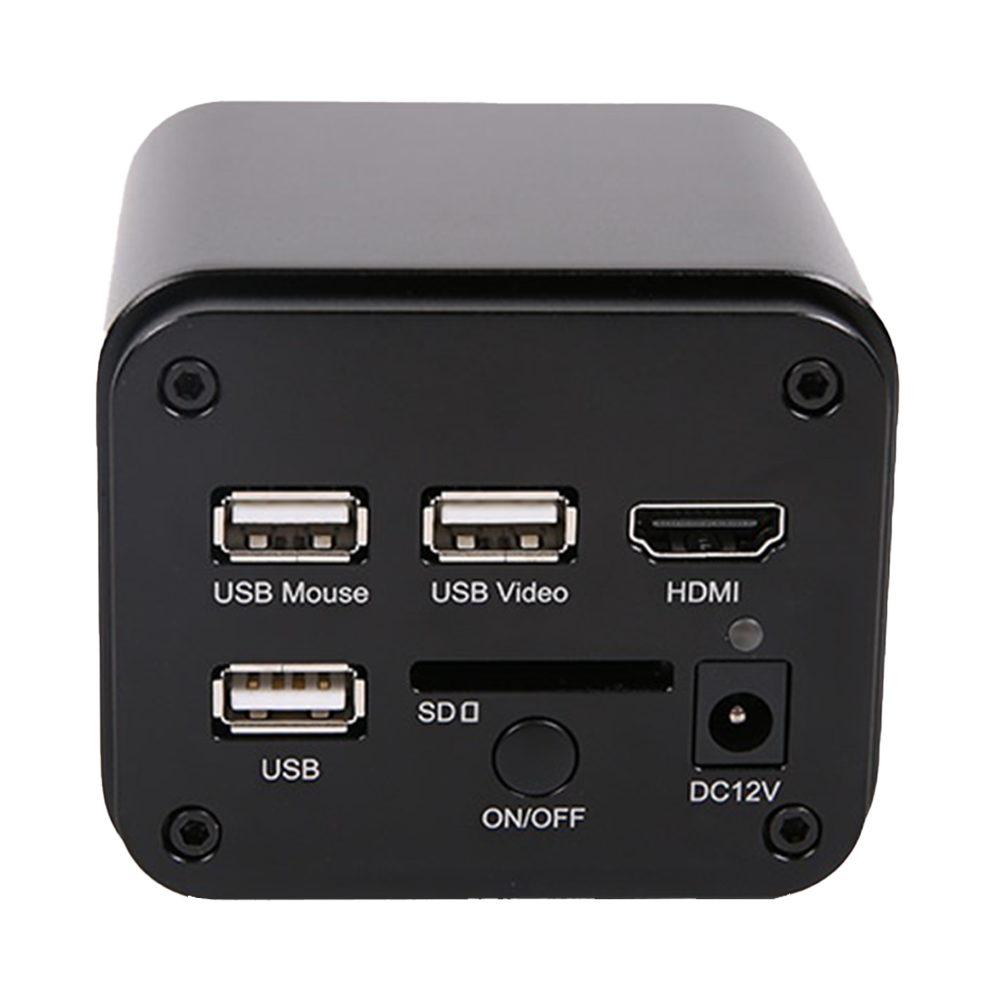

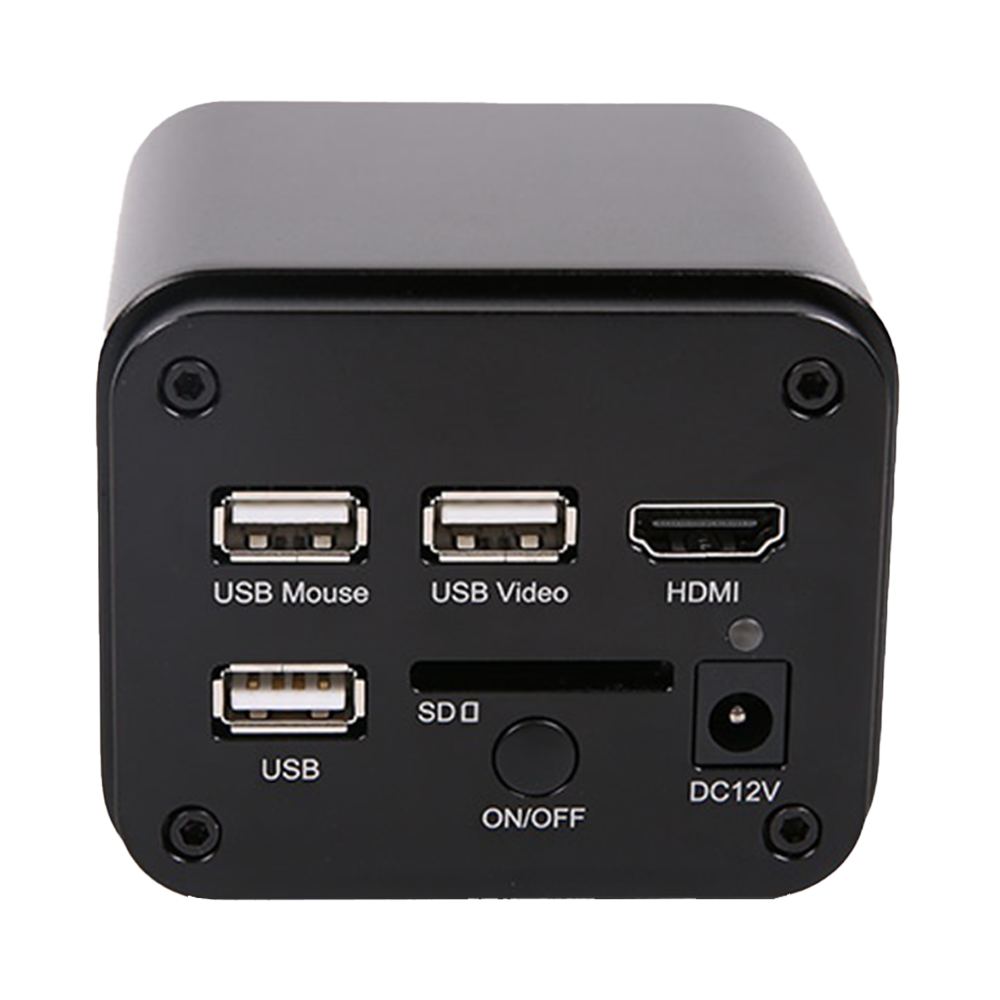

Gehäusemaße und Schnittstellenlayout
Details siehe Handbuch Abb. 3-104
Bitte vor der Installation anhand der Maßzeichnung Befestigungspunkte und Schnittstellenrichtung prüfen.
Detaillierte Einführung
Die XCAM1080PX-Serie von ToupTek ist eine C-Mount CMOS-Mikroskopkamera mit HDMI- und USB-Dualausgang, entwickelt für Stereo- und Biologiemikroskope sowie andere optische Systeme und liefert 1080P-HD-Bild- und Videoaufnahmen.
Sie nutzt hochempfindliche CMOS-Bildsensoren und unterstützt HDMI-Liveanzeige, USB-2.0-Datenübertragung und SD-Karten-Speicherung. Mit On-Screen-Menü und ToupView Software erfüllt sie vielfältige Anforderungen in Lehre, Forschung und industrieller Inspektion.
Technische Merkmale
- Dualausgang für viele Szenarien: HDMI-Liveanzeige und USB-2.0-Übertragung, eigenständig oder mit PC nutzbar
- 1080P-Bildgebung mit Parameterkontrolle: Hochempfindliche CMOS-Sensoren, Auto/Manuell-Belichtung, Weißabgleich, Gain und Gamma
- Einfache Bedienung & lokale Speicherung: On-Screen-Menü per Fernbedienung oder Tasten, Speicherung direkt auf SD-Karte/USB
- Forschungsfunktionen & Software-Kompatibilität: Mit ToupView über USB für Messung, Stitching, Denoising, Fokus-Stacking und Fluoreszenz-Komposition
- Robustes Industriedesign: Metallgehäuse und effiziente Kühlung für langzeitstabilen Betrieb in Labor und Industrie
Kernvorteile
-
1
HDMI + USB Dualausgang Eigenständige Anzeige, Lehrpräsentation und PC-Datenerfassung
-
2
1080P & Low-Light-tauglich Hochempfindliche CMOS-Sensoren liefern Details und präzise Farben
-
3
Plug & Play mit lokaler Speicherung Ohne PC nutzbar, SD/USB speichern Aufnahmen direkt
-
4
Umfassende Forschungsfunktionen Mit ToupView für Messung, Stitching, Fokus-Stacking und Fluoreszenz
-
5
Breites Anwendungsspektrum Als „HDMI/USB-Mikroskopkamera“, „1080P C-Mount-Kamera“, „Lehr-/Forschungsbildgebung“ und „Hochempfindliche CMOS-Kamera“ nutzbar
