XCAM720P-Serie Mehrschnittstellen-Kamera
Produktübersicht
Die XCAM720P HDMI-Kamera ist eine HDMI-Schnittstellenkamera, die über Maussteuerung der Kameraparameter verfügt und eine Videoausgabe von 30 fps @ 720P (1280×720) Format ermöglicht. Sie kann mit verschiedenen HDMI-Ausgabegeräten verwendet werden.
Die XCAM720P HDMI-Kamera verwendet hochempfindliche APTINA oder SONY Bildsensoren und verfügt über eine integrierte XCamView-Kamerasteuerungssoftware auf LINUX-Systembasis. Benutzer können XCamView direkt per Maus bedienen, um automatische/manuelle Belichtungsumschaltung, Belichtungskompensation, Belichtungszeit, Verstärkung, Weißabgleichparameter, Farbton, Sättigung, Schärfe, Rauschunterdrückung, Schärfung, Entfernung von Netzfrequenzstreifen und andere Kameraparameter zu steuern sowie Funktionen wie Bildaufnahme, elektronisches Vergrößern/Verkleinern, Einfrieren/Auftauen und Bildspiegelung zu nutzen. SD-Karten werden bis zu einer Größe von 32 GB unterstützt.
Die XCAM720P HDMI-Kamera ist kompakt gebaut, bietet stabile Leistung und klare Bildqualität. Sie eignet sich für industrielle Vor-Ort-Inspektion, maschinelles Sehen, Bildung und medizinische Analyse.
In Kombination mit den speziell von ToupTek entwickelten hochauflösenden Mikroskop- und Teleskop-Adaptern kann die PHC-Kamera zu einer Mikroskop- und Astronomiekamera erweitert werden. Dies macht einen Computer für Mikroskopie- und Astronomieanwendungen überflüssig und ist praktischer im Einsatz.
Hauptmerkmale
- XCAM720PHC-Kamera gibt Videostream direkt über Standard-HDMI-Schnittstelle an HDMI-Geräte aus
- Schnelle Verbindung mit anderen optischen Geräten in der Produktionslinie über C-Mount-Schnittstelle möglich
- Schnelle, klare und flimmerfreie Videoanzeige mit guter Farbwiedergabe
- Kompakte Bauweise, hohe Integration, stabile Leistung, niedrige Ausfallrate
- Kamera mit integrierter XCamView-Kamerasteuerungssoftware auf LINUX-System Qt-Plattform
- Direkte Maussteuerung zur Kontrolle der Kameraparameter und anderer grundlegender Verarbeitungsfunktionen
- XCAM720PHC-Kamera bietet multifunktionale Eigenschaften und hochauflösende Bildanzeige
- Breites Anwendungsspektrum in industrieller Inspektion, Lehre und Forschung, Materialanalyse, Präzisionsmessung und Medizin
XCAM720P-Serie
Integrierte SD-Kartenspeicherung, unterstützt HDMI-Ausgabe, ideal für Vor-Ort-Aufnahmen und einfache Beobachtungen, mit Maussteuerung und OSD-Menüfunktionalität.
| Modell | Sensor/Größe | Effektive Pixel | Ausgabeauflösung | Bildrate (fps) | Ausgabeschnittstelle | Autofokus | Objektivanschluss | Speicherunterstützung | Besondere Funktionen |
|---|---|---|---|---|---|---|---|---|---|
| XCAM0720PHC |
Sony IMX322(C)
1/2.8" (5.78×3.02mm)
|
2.8μm × 2.8μm | 2MP (1920×1080) | HDMI: 30 fps @ 1280×720; Standbild: 1920×1080 | HDMI | C-Mount-Anschluss | SD-Karte (max. 32 GB) | Maussteuerung SD-Kartenspeicherung OSD-Menü Fadenkreuzanzeige Kabelauslöser |
XCAM720PHC Multi-Interface-Kamera | Packliste #
Standard-Lieferumfang
- A Kameraverpackung: 17,5 cm × 17,5 cm × 8,5 cm (1 Stk., 0,85 kg/Box)
- B XCAM720PHC Kamera ×1
- C Netzadapter: Eingang AC 100–240 V 50/60 Hz, Ausgang DC 12 V 1 A; US GS12U12-P1I (UL/CUL/BSMI/CB/FCC), EU GS12E12-P1I (TUV(GS)/CB/CE/ROHS); EMI: EN55022, EN61204-3, EN61000-3-2/-3, FCC Part 15B, BSMI CNS14338; EMS: EN61000-4-2/3/4/5/6/8/11, EN61204-3 Klasse A (leichte Industrie)
- D HDMI-Kabel
- E USB-Maus (verkabelt oder kabellos)
Optionales Zubehör
- F Verstellbarer Okulartubus-Adapter
Dia. 23,2 mm auf C-Mount: 108001/AMA037, 108002/AMA050, 108003/AMA075; Dia. 31,75 mm auf C-Mount: 108008/ATA037, 108009/ATA050, 108010/ATA075 (je nach Kamera- und Mikroskop-/Teleskopmodell wählen).
- G Fester Okulartubus-Adapter
Dia. 23,2 mm auf C-Mount: 108005/FMA037, 108006/FMA050, 108007/FMA075; Dia. 31,75 mm auf C-Mount: 108011/FTA037, 108012/FTA050, 108013/FTA075. Hinweis: Für F/G bitte Schnittstelle und Anwendung bestätigen; unsere Ingenieure helfen bei der Auswahl.
- H 108015 (Dia. 23,2 mm→30,0 mm) Adapterring für Ø 30 mm Okulartubus
- I 108016 (Dia. 23,2 mm→30,5 mm) Adapterring für Ø 30,5 mm Okulartubus
- J Mikrometerskalen: 106011/TS-M1 (X=0,01 mm/100Div.), 106012/TS-M2 (X,Y=0,01 mm/100Div.), 106013/TS-M7 (X=0,01 mm/100Div., 0,10 mm/100Div.)
- K SD-Karte (4 GB oder 8 GB)
XCAM720PHC Multi-Interface-Kamera | Produktabmessungen #

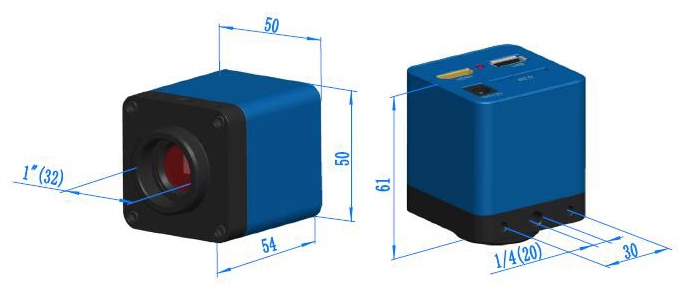

Gehäusemaße und Schnittstellen
Details siehe Handbuch Abb. 3-142
Bitte vor der Installation anhand der Maßzeichnung Befestigungspunkte und Schnittstellenrichtung prüfen.
Detaillierte Einführung
Die XCAM720P-Serie von ToupTek ist eine C-Mount-Mikroskopkamera mit HDMI-Liveausgang für 720P-Video- und Bildaufnahmen an Stereo-, Bio- und anderen C-Mount-Systemen. Mit integrierter XCamView lässt sich die Kamera per USB-Maus direkt am Monitor steuern (Vorschau, Foto, Grundfunktionen) und unterstützt SD-Karten-Speicherung – ganz ohne PC.
Ein hochempfindlicher CMOS-Sensor liefert 1280×720 @ 30 fps über HDMI. Die Kamera unterstützt Standbildaufnahme, Freeze, Digitalzoom und Bildflip – passend für Lehrdemonstrationen, Forschungsdokumentation und Routine-Inspektionen.
Technische Merkmale

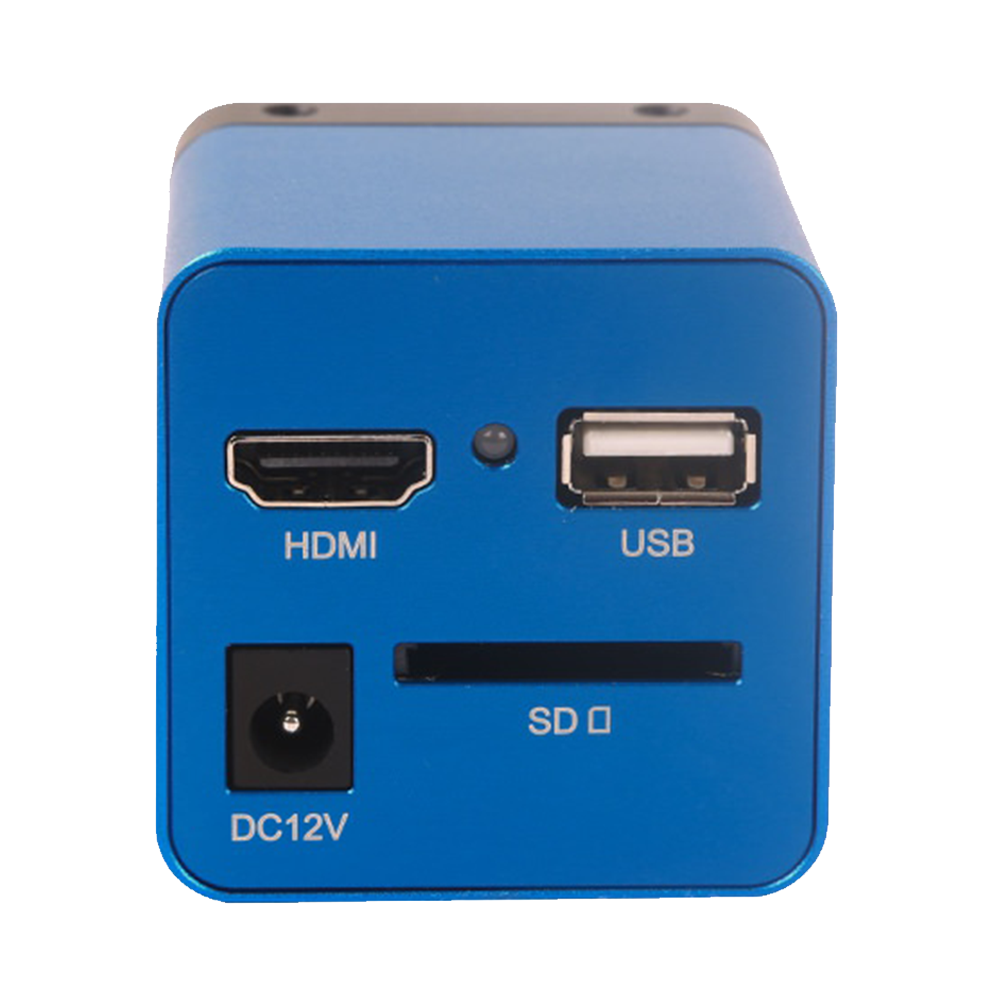

- Schnittstellen & Nutzung: HDMI-Liveanzeige; USB-Port für Maussteuerung; SD-Karten-Speicherung; DC 12 V, einschalten und loslegen
- Bildspezifikation: 720P (1280×720) 30 fps Live-Ausgabe für Unterricht und Vor-Ort-Ansicht; Standbild-Snapshot
- Integrierte Bedienung: XCamView-Toolbar für Foto, Digitalzoom, Horizontal-/Vertikal-Flip, Freeze/Unfreeze und Aufruf des Control Panels
- Bildabgleich: Standard Auto-Exposure und Auto-White-Balance; Basis-Parameter (z. B. Schärfe, Kontrast, Gamma) für unterschiedliche Licht- und Probensituationen
- Kompatibilität: C-Mount für universelle Montage, kompaktes Metallgehäuse, geeignet für portable oder platzbeschränkte Integrationen
Kernvorteile
-
1
HDMI Plug & Play Mit Monitor und Maus sofort nutzbar, ganz ohne PC
-
2
Stabile 720P-Liveausgabe 1280×720 @ 30 fps für Unterricht und Routineinspektion
-
3
Lokale Speicherung Direktes Speichern auf SD-Karte erleichtert Archivierung
-
4
Einfache Bedienung Intuitive XCamView-Menüs, Kernfunktionen per Klick
-
5
Universelles C-Mount Kompatibel mit vielen Mikroskopen/Adaptern, ideal für Lehre, Forschung und Basiskontrolle
