XCAMLITE4K-Serie Multi-Interface-Kamera
Produktübersicht
Die XCAMLITE4K-Serie zeichnet sich durch ihre kompakte Bauweise aus und integriert HDMI- und USB-Ausgänge. Das System ist kompatibel mit USB-Stick- und SD-Karten-Lokalspeicherung und unterstützt verschiedene Bildverbesserungs- und Messfunktionen, was es ideal für Lehranwendungen und den mobilen Einsatz macht.
Die XCAMLITE4K-Serie ist eine HDMI/USB-Mehrfachausgabe-CMOS-Kamera mit einer 4K-Auflösung bei 30 Bildern pro Sekunde.

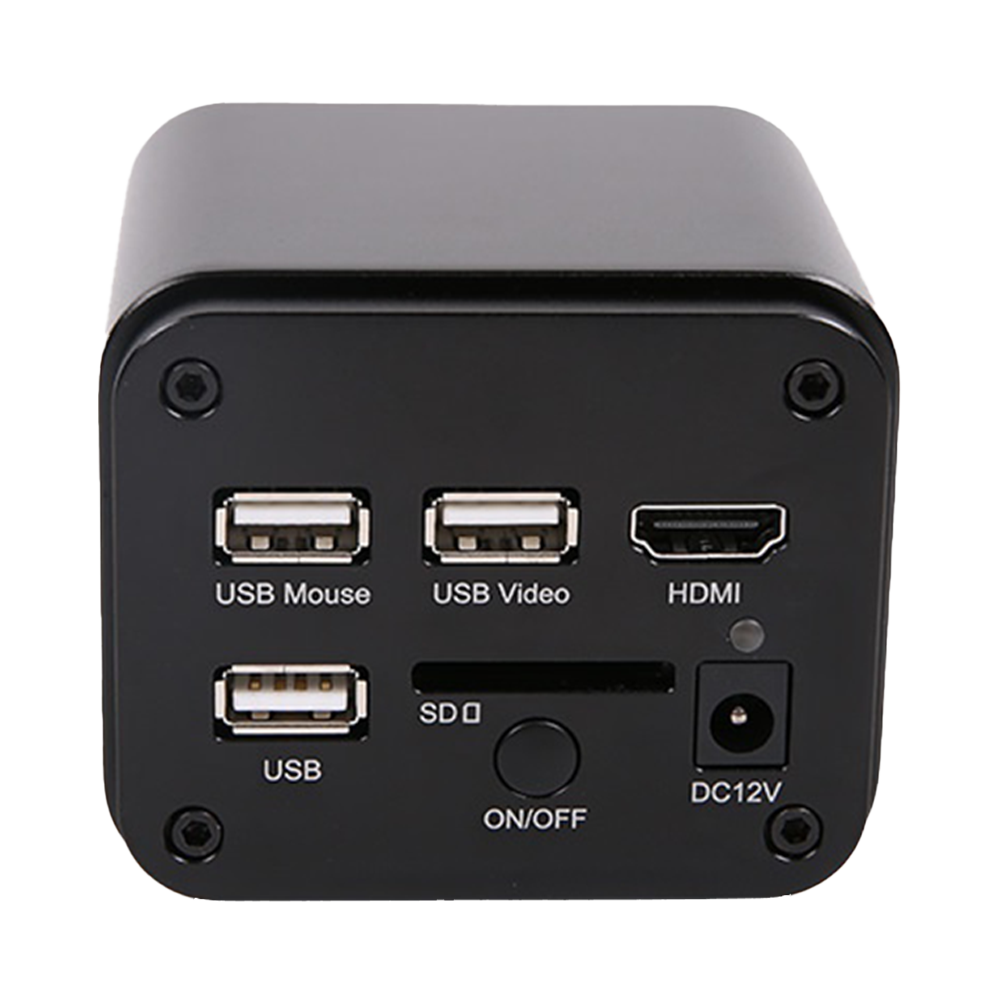

Die Kameras der XCAMLITE4K-Serie verwenden eine Standard-C-Mount-Schnittstelle für maximale Kompatibilität mit verschiedenen Mikroskopsystemen. Bei Verwendung mit HDMI-Monitoren oder Fernsehgeräten ermöglicht das System Videoaufzeichnungen. Über die USB-Schnittstelle zum Computer können Echtzeit-Videos für Bilderfassung und Videoaufzeichnung übertragen werden.
Hardware-3D-Rauschunterdrückung, Schärfealgorithmen und lokales Tone-Mapping verbessern die Bild- und Videoqualität der XCAMLITE4K-Serie erheblich.
Die mitgelieferte Windows-Software ToupView/ToupLite bietet Bildverarbeitungs- und Messfunktionen sowie erweiterte Funktionen wie Bildstitching und Tiefenschärfenerweiterung. Die Software unterstützt Kalibrierung bei verschiedenen Vergrößerungen für präzise Messungen bei unterschiedlichen Maßstäben. Für Mac- und Linux-Systeme steht eine vereinfachte Software für Videoaufnahme, Bilderfassung und einfache Bildverarbeitung zur Verfügung.
Hauptmerkmale
- Sony Exmor/Starvis rückbeleuchtete CMOS-Sensoren
- 4K HDMI/USB Mehrfachschnittstellenausgabe
- 4K/1080P adaptive Umschaltung, 4K-Bildrate 30 fps
- SD-Karte für Bild- oder Videospeicherung
- Integrierte XCamView-Software zur Kamerasteuerung
- Leistungsstarke ISP und weitere verwandte Verarbeitungsfunktionen (wie 3D-Rauschunterdrückung)
- PC-Nutzung mit ToupView/ToupLite-Software für komfortablere Bedienung
- MAC-Computer verwenden ToupLite-Software
XCAMLITE4K-Serie
HDMI/USB Mehrfachausgabe C-Mount Kompaktkamera
| Modell | Sensor/Größe | Effektive Pixel | Ausgabeauflösung | Bildrate (fps) | Ausgabeschnittstelle | Autofokus | Objektivanschluss | Speicherunterstützung | Besondere Funktionen |
|---|---|---|---|---|---|---|---|---|---|
| XCAMLITE4K8MPA |
Sony IMX334(C)
1/1.8" (7.68×4.32mm)
|
2.0μm × 2.0μm | 8MP (3840×2160) | HDMI: 30fps@4K/1080P; USB: 20fps@3840×2160 | HDMI1.4 USB2.0 | C-Mount-Anschluss | SD-Karte / USB-Stick | 4K-Videoaufzeichnung Bildmessung Fadenkreuzanzeige Grafische Überlagerung Bildnavigation Videowiedergabe 3D-Rauschunterdrückung Schärfeverarbeitung ROI-Weißabgleich Mehrsprachige Menüs | |
| XCAMLITE4K8MPB |
Sony IMX485(C)
1/1.2" (11.14×6.26mm)
|
2.9μm × 2.9μm | 8MP (3840×2160) | HDMI: 30fps@4K/1080P; USB: 20fps@3840×2160 | HDMI1.4 USB2.0 | C-Mount-Anschluss | SD-Karte / USB-Stick | 4K-Videoaufzeichnung Bildmessung Fadenkreuzanzeige Grafische Überlagerung Bildnavigation Videowiedergabe 3D-Rauschunterdrückung Schärfeverarbeitung ROI-Weißabgleich Mehrsprachige Menüs | |
| XCAMLITE4K8MPC |
Sony IMX678(C)
1/1.8" (7.68×4.32mm)
|
2.0μm × 2.0μm | 8MP (3840×2160) | HDMI: 30fps@4K/1080P; USB: 20fps@3840×2160 | HDMI1.4 USB2.0 | C-Mount-Anschluss | SD-Karte / USB-Stick | 4K-Videoaufzeichnung Bildmessung Fadenkreuzanzeige Grafische Überlagerung Bildnavigation Videowiedergabe 3D-Rauschunterdrückung Schärfeverarbeitung ROI-Weißabgleich Mehrsprachige Menüs | |
| XCAMLITE4K8MPD |
Sony IMX585(C)
1/1.2" (11.14×6.26mm)
|
2.9μm × 2.9μm | 8MP (3840×2160) | HDMI: 30fps@4K/1080P; USB: 20fps@3840×2160 | HDMI1.4 USB2.0 | C-Mount-Anschluss | SD-Karte / USB-Stick | 4K-Videoaufzeichnung Bildmessung Fadenkreuzanzeige Grafische Überlagerung Bildnavigation Videowiedergabe 3D-Rauschunterdrückung Schärfeverarbeitung ROI-Weißabgleich Mehrsprachige Menüs |
XCAMLITE4K Multi-Interface-Kamera | Packliste #
Standard-Lieferumfang
- A Kameraverpackung: 25,5 cm × 17,0 cm × 9,0 cm (1 Stk., 1,48 kg/Box)
- B XCAMLITE4K Kameraserie ×1
- C Netzadapter: Eingang AC 100–240 V 50/60 Hz, Ausgang DC 12 V 1 A; US-POWER-U-12V1A (MSA-C1000IC12.0-12W-US: UL/CE/FCC), EU-POWER-E-12V1A (MSA-C10001C12.0-12W-DE: UL/CE/FCC); EMI: FCC Part 15 Subpart B; EMS: EN61000-4-2/3/4/5/6
- D USB-Maus
- E HDMI-Kabel
- F Highspeed USB-2.0-A↔A vergoldetes Datenkabel (2,0 m)
- G CD (Treiber und Anwendungen, Ø12 cm)
Optionales Zubehör
- H SD-Karte (ab 16 GB, Geschwindigkeitsklasse 10)
-
I Verstellbarer Okulartubus-Adapter
Dia. 23,2 mm auf C-Mount: 108001/AMA037, 108002/AMA050, 108003/AMA075 (je nach Kamera- und Mikroskopmodell wählen).
-
J Fester Okulartubus-Adapter
Dia. 23,2 mm auf C-Mount: 108005/FMA037, 108006/FMA050, 108007/FMA075. Hinweis: Für I und J bitte Kameramodell und Einsatz bestätigen; unsere Ingenieure unterstützen bei der Auswahl.
- K 108015 (Dia. 23,2 mm→30,0 mm) Adapterring für Ø 30 mm Okulartubus
- L 108016 (Dia. 23,2 mm→30,5 mm) Adapterring für Ø 30,5 mm Okulartubus
- M Mikrometerskalen: 106011/TS-M1 (X=0,01 mm/100Div.), 106012/TS-M2 (X,Y=0,01 mm/100Div.), 106013/TS-M7 (X=0,01 mm/100Div., 0,10 mm/100Div.)
- N USB-Stick
- O USB-WLAN-Adapter (für WiFi/AP-Betrieb erforderlich, Gehäuseform je nach Modell leicht unterschiedlich)
XCAMLITE4K Multi-Interface-Kamera | Produktabmessungen #

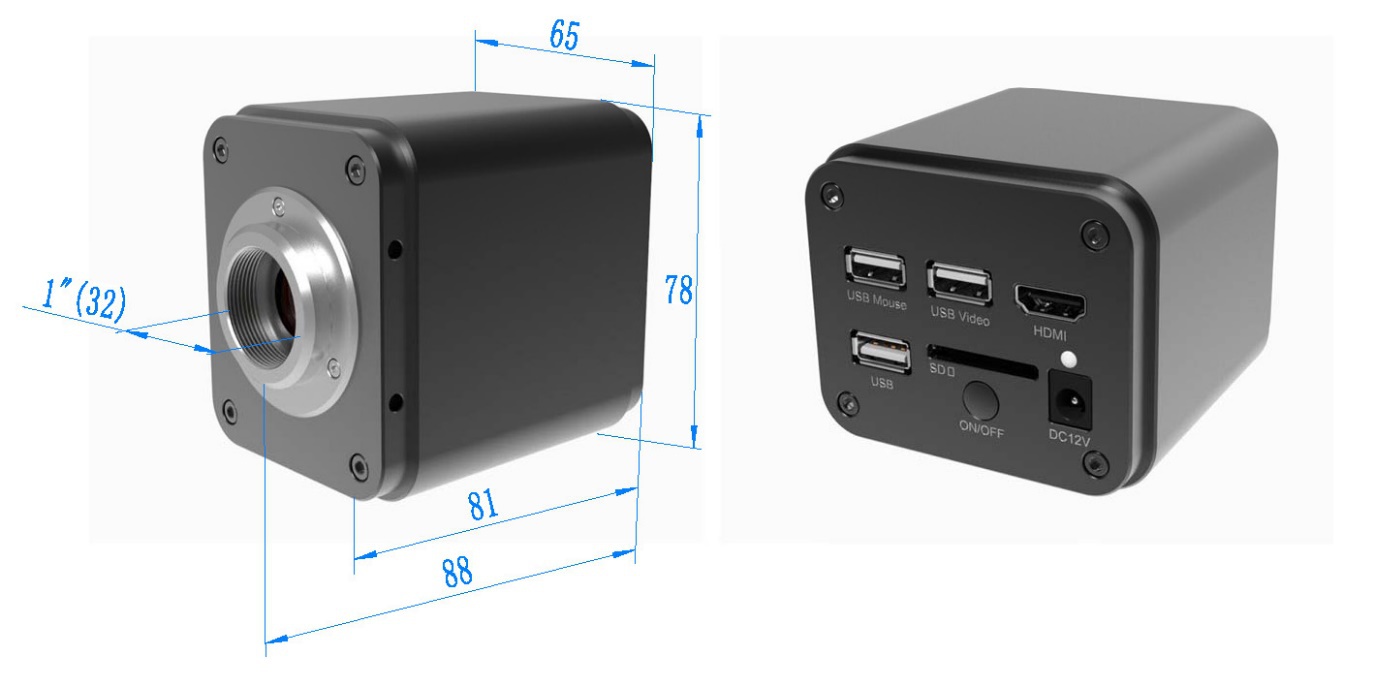

Gehäuseabmessungen und Montagebohrungen
Details siehe Handbuch Abb. 3-76
Bitte vor der Installation anhand der Maßzeichnung Befestigungsbohrungen und Schnittstellenrichtung prüfen.
Detaillierte Einführung
Die XCAMLITE4K-Serie von ToupTek ist eine 4K-CMOS-Mikroskopkamera mit HDMI- und USB-Dualausgang, entwickelt für Stereo-, Bio- und andere C-Mount-Optiksysteme zur 4K-Video- und Bildaufnahme.
Die Kameras nutzen Sony Exmor rückwärtig belichtete, hochempfindliche CMOS-Sensoren, unterstützen 4K/1080P HDMI Auto-Umschaltung sowie schnelle USB-Übertragung und integrieren die XCamView Bedienoberfläche. Touch- oder Maussteuerung ermöglicht Konfiguration, Aufnahme und Speicherung ohne PC – ideal für Forschung, Lehre und industrielle Inspektion.
Technische Merkmale
- Dualausgang für viele Szenarien: HDMI-4K-Live-Display und USB-3.0-Datentransfer, eigenständig oder mit PC nutzbar
- 4K-Bildgebung & Hardwareoptimierung: Sony Exmor Sensor, unterstützt 3D-Rauschreduzierung, Schärfe-Boost, lokales Tone-Mapping und Gamma-Anpassung
- Integrierte XCamView-Steuerung: Touch- und Mausbedienung, direkte Speicherung auf SD-Karte oder USB-Speicher
- Plattformübergreifendes Software-Ökosystem: Kompatibel mit ToupView/ToupLite für Messung, Stitching, Fokus-Stacking, Denoising und Fluoreszenz-Komposition unter Windows und macOS
- Industrielles Design für Dauerbetrieb: Robustes Metallgehäuse und effiziente Kühlung für langzeitstabilen Einsatz in Labor und Industrie
Kernvorteile
-
1
HDMI + USB Dualausgang Eigenständige Vorschau, Präsentation oder PC-Erfassung – flexibel einsetzbar
-
2
4K-Auflösung & Low-Light-Tauglichkeit Sony Exmor CMOS liefert feine Details und präzise Farben
-
3
Plug & Play mit integrierter Steuerung XCamView mit Touch/Maus, Arbeiten ohne PC möglich
-
4
Umfassende Forschungsfunktionen Mit ToupView: Messung, Stitching, Fokus-Stacking und Fluoreszenz
-
5
Breite Anwendung Einsetzbar als „HDMI/USB Mikroskopkamera“, „4K C-Mount-Kamera“, „Forschungs-/Lehrbildgebung“, „Sony Exmor High-Sensitivity Kamera“
