XCAMTOP4K-Serie Mehrschnittstellen-Kamera
Produktübersicht
Die XCAMTOP4K-Serie integriert HDMI-, LAN-, Wi-Fi- und USB-Video-Mehrfachausgabe und unterstützt Sprachsteuerung sowie ISP-intelligente Verarbeitung. Das System eignet sich für Stereo- und biologische Mikroskope sowie interaktive Lehrsysteme.
Die XCAMTOP4K-Serie HDMI-Kameras ermöglichen direkte Video- und Bilderfassung für Stereo- oder biologische Mikroskope ohne Computer und können zu interaktiven mikroskopischen Lehrsystemen vernetzt werden, was Unterricht und Lernen erleichtert.
Hauptmerkmale
- Sony Exmor/Starvis rückbeleuchtete CMOS-Sensoren
- 4K HDMI/NETWORK/USB Mehrfachschnittstellenausgabe
- 4K/1080P HDMI-Ausgabe mit adaptiver Umschaltung
- SD-Karte/USB-Speicherstick für Bild- oder Videospeicherung mit lokaler Vorschau und Wiedergabe
- Unterstützt mehrsprachige Menüs, global anwendbar, kompatibel mit Windows/macOS/Linux/Android/iOS und anderen Mainstream-Systemen (einige Funktionen plattformabhängig)
- Integrierte XCamView-Software zur Kamerasteuerung
- Leistungsstarke ISP-Funktionen mit deutlicher Schärfung und 3D-Rauschunterdrückung, präziserer ROI-Weißabgleich
- Integrierte XCamView-Software mit umfangreichen Bildverarbeitungs- und Messfunktionen, unterstützt automatische Kantenerkennung und automatische Messung
- iOS/Android-Mobile-Apps, kostenloser Download im App Store
XCAMTOP4K-Serie
Integrierte HDMI-, LAN-, Wi-Fi- und USB-Video-Mehrfachausgabe mit Sprachsteuerung und ISP-intelligenter Verarbeitung für Stereo- und biologische Mikroskope sowie interaktive Lehrsysteme
| Modell | Sensor/Größe | Effektive Pixel | Ausgabeauflösung | Bildrate (fps) | Ausgabeschnittstelle | Autofokus | Objektivanschluss | Speicherunterstützung | Besondere Funktionen |
|---|---|---|---|---|---|---|---|---|---|
| XCAMTOP4K8MPC |
Sony IMX678(C)
1/1.8" (7.68×4.32mm)
|
2.0μm × 2.0μm | 8MP (3840×2160) | 30fps@3840×2160 | HDMI1.4 LAN Wi-Fi USB Video SD | C-Mount-Anschluss | SD-Karte / USB-Stick | Sony Starvis 2 rückbeleuchteter CMOS 4K/1080P HDMI-Ausgabe mit adaptiver Umschaltung Leistungsstarke ISP-Funktionen ROI-Weißabgleich Sprachsteuerung Netzwerkübertragung | |
| XCAMTOP4K8MPD |
Sony IMX585(C)
1/1.2" (11.14×6.26mm)
|
2.9μm × 2.9μm | 8MP (3840×2160) | 30fps@3840×2160 | HDMI1.4 LAN Wi-Fi USB Video SD | C-Mount-Anschluss | SD-Karte / USB-Stick | Sony Starvis 2 rückbeleuchteter CMOS Großformatiger Sensor 4K/1080P HDMI-Ausgabe mit adaptiver Umschaltung Leistungsstarke ISP-Funktionen ROI-Weißabgleich Sprachsteuerung Netzwerkübertragung | |
| XCAMTOP4K8MPA |
Sony IMX334(C)
1/1.8" (7.68×4.32mm)
|
2.0μm × 2.0μm | 8MP (3840×2160) | 30fps@3840×2160 | HDMI1.4 LAN Wi-Fi USB Video SD | C-Mount-Anschluss | SD-Karte / USB-Stick | Sony Exmor/Starvis rückbeleuchteter CMOS 4K/1080P HDMI-Ausgabe mit adaptiver Umschaltung Leistungsstarke ISP-Funktionen ROI-Weißabgleich Sprachsteuerung Netzwerkübertragung | |
| XCAMTOP4K8MPB (eingestellt) |
Sony IMX485(C)
1/1.2" (11.14×6.26mm)
|
2.9μm × 2.9μm | 8MP (3840×2160) | HDMI: 30fps@4K/1080P; NETWORK: 30fps@4K/1080P; USB: 30fps@3840×2160 | HDMI1.4 USB2.0 LAN NETWORK | C-Mount-Anschluss | SD-Karte / USB-Stick | 4K-Videoaufzeichnung Bildmessung Fadenkreuzanzeige Bildvergleich 3D-Rauschunterdrückung Schärfeverarbeitung ROI-Weißabgleich Mehrsprachige Menüs |
XCAMTOP4K Multi-Interface-Kamera | Packliste #
Standard-Lieferumfang
- A Kameraverpackung: 25,5 cm × 17,0 cm × 9,0 cm (1 Stk., 1,57 kg/Box)
- B XCAMTOP4K Kameraserie ×1 (Würfel- oder Flachversion)
- C Netzadapter: Eingang AC 100–240 V 50/60 Hz, Ausgang DC 12 V 1 A; US GS12U12-P1I (UL/CUL/BSMI/CB/FCC), EU GS12E12-P1I (TUV(GS)/CB/CE/ROHS); EMI: EN55022, EN61204-3, EN61000-3-2/-3, FCC Part 15B, BSMI CNS14338; EMS: EN61000-4-2/3/4/5/6/8/11, EN61204-3 Klasse A
- D USB-Maus
- E HDMI-Kabel
- F Highspeed USB-2.0-A↔A vergoldetes Kabel (2,0 m)
- G CD (Treiber und Anwendungen, Ø12 cm)
Optionales Zubehör
- H SD-Karte (ab 16 GB, Klasse 10)
-
I Verstellbarer Okulartubus-Adapter
Dia. 23,2 mm auf C-Mount: 108001/AMA037, 108002/AMA050, 108003/AMA075 (je nach Kamera- und Mikroskopmodell wählen).
-
J Fester Okulartubus-Adapter
Dia. 23,2 mm auf C-Mount: 108005/FMA037, 108006/FMA050, 108007/FMA075. Hinweis: Für I/J bitte Kameramodell und Einsatz bestätigen; unsere Ingenieure unterstützen.
- K 108015 (Dia. 23,2 mm→30,0 mm) Adapterring für Ø 30 mm Okulartubus
- L 108016 (Dia. 23,2 mm→30,5 mm) Adapterring für Ø 30,5 mm Okulartubus
- M Mikrometerskalen: 106011/TS-M1 (X=0,01 mm/100Div.), 106012/TS-M2 (X,Y=0,01 mm/100Div.), 106013/TS-M7 (X=0,01 mm/100Div., 0,10 mm/100Div.)
- N USB-Stick
- O USB-WLAN-Adapter (für WLAN-Modus; Gehäuse je nach Modell leicht unterschiedlich)
- P Netzwerkkabel
XCAMTOP4K Multi-Interface-Kamera | Produktabmessungen #

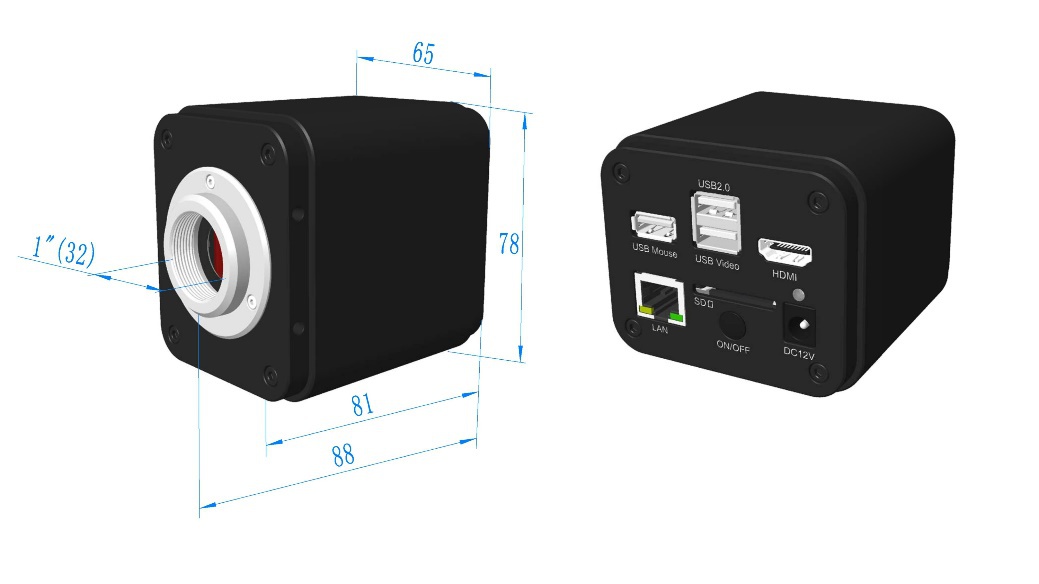

Gehäuseabmessungen und Umweltangaben
Details siehe Handbuch Abb. 3-46
Bitte vor der Installation anhand der Maßzeichnung Befestigungspunkte und Schnittstellenrichtung prüfen.
Detaillierte Einführung

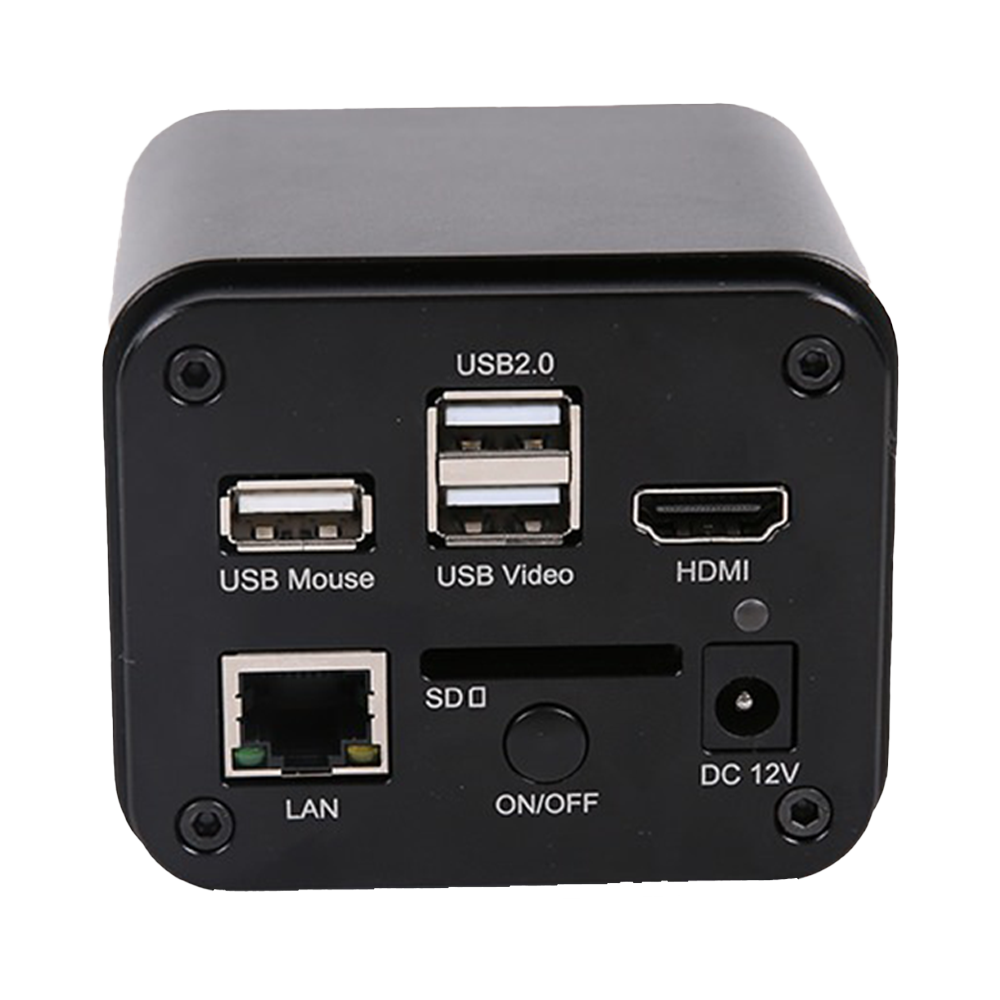

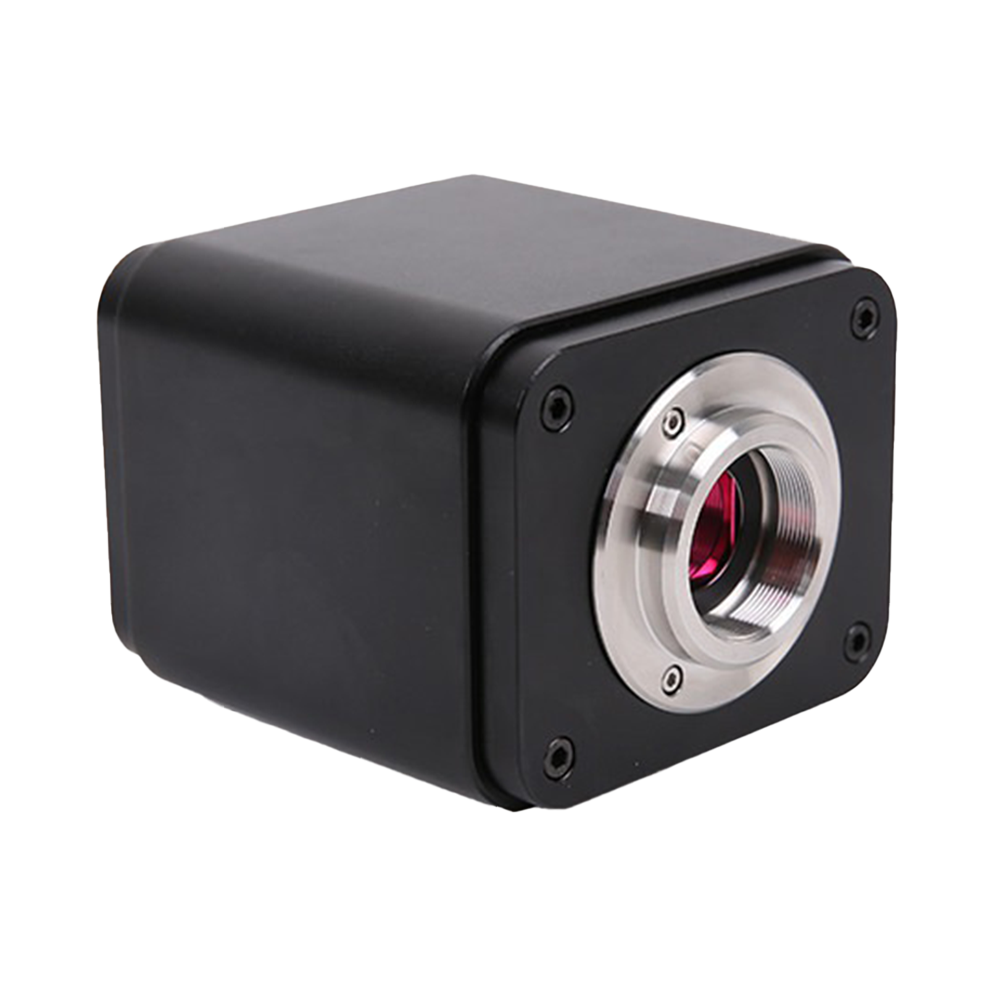

Die XCAMTOP4K-Serie ist eine 4K-HDMI-Mikroskopkamera mit Multi-Interface im Standalone-Betrieb. Mit XCamView lassen sich Beobachtung, Foto, Video und Messung direkt über HDMI + USB-Maus erledigen; per USB Video, LAN oder Wi-Fi (AP/STA) kann sie an PC oder Mobilgeräte angebunden werden, um interaktive Lehre oder Remote-Kollaboration aufzubauen – kompatibel mit Stereo-, Bio- und anderen C-Mount-Optiksystemen.
Sie setzt auf Sony Exmor/Starvis (inkl. Starvis 2) rückwärtig belichtete CMOS-Sensoren, unterstützt 4K/1080p HDMI Auto-Umschaltung und bietet ISP-Features wie Schärfen, 3D-Denoise, ROI-White-Balance, Gamma, 50/60 Hz Antiflicker für hohe Bildqualität und stabile Live-Vorschau.
Technische Merkmale
- Multi-Interface & Netzwerk: HDMI (4K/1080p Auto), USB Video (MJPEG), LAN/Wi-Fi (H.264, AP/STA) für lokale Anzeige, PC-Erfassung und Netzwerkanwendungen
- Hochleistungs-Bildgebung: Sony Starvis/Starvis 2 Sensor mit 3D-Denoise, Schärfen, Gamma, Kontrast/Sättigung und 50/60 Hz Antiflicker
- Integrierte XCamView-Steuerung: Maussteuerung für Kalibrierung/Messung, Auto-Kantensuche, Overlays, Browsing, Vergleich und Playback; Mehrsprachen-UI
- Bequeme Speicherung & Playback: Speichert Bilder (JPEG/TIFF) und Videos (MP4, H.264) auf SD/USB, mit In-Kamera-Browsing und Wiedergabe
- Plattform-Kompatibilität & Erweiterung: Kompatibel mit ToupView/ToupLite (Windows/macOS/Linux) und ToupView App (iOS/Android); Multi-Platform SDK für Integration
Kernvorteile
-
1
Multi-Interface, flexible Deployment HDMI + USB Video + LAN/Wi-Fi, Einzelbetrieb oder Mehrkamera-Netzwerke
-
2
4K-UHD & stabile Frameraten HDMI 4K/1080p Auto, Netzwerk/USB bis 4K 30 fps (modell-/schnittstellenabhängig) für Unterricht & Demo
-
3
All-in-One Imaging & Messung XCamView erledigt Kalibrierung, Messung, Vergleich und Playback ohne PC
-
4
Professionelle Bildoptimierung 3D-Denoise, ROI-White-Balance, Gamma/Schärfe/Kontrast/Sättigung und Antiflicker sichern Qualität
-
5
Breite Integration ToupView/ToupLite/ToupView App plus Multi-Platform SDK erleichtern Lehre, Forschung und Systemintegration
