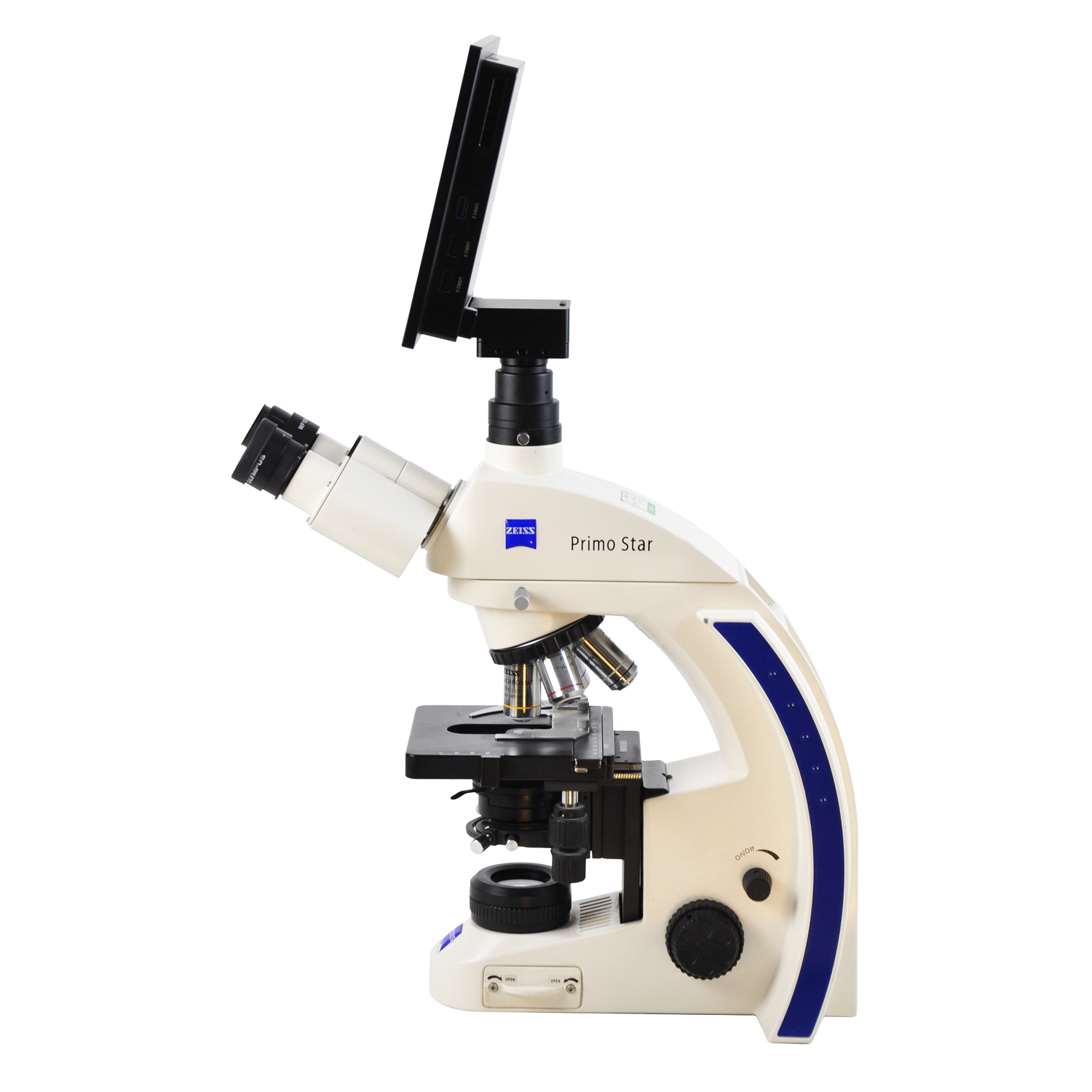

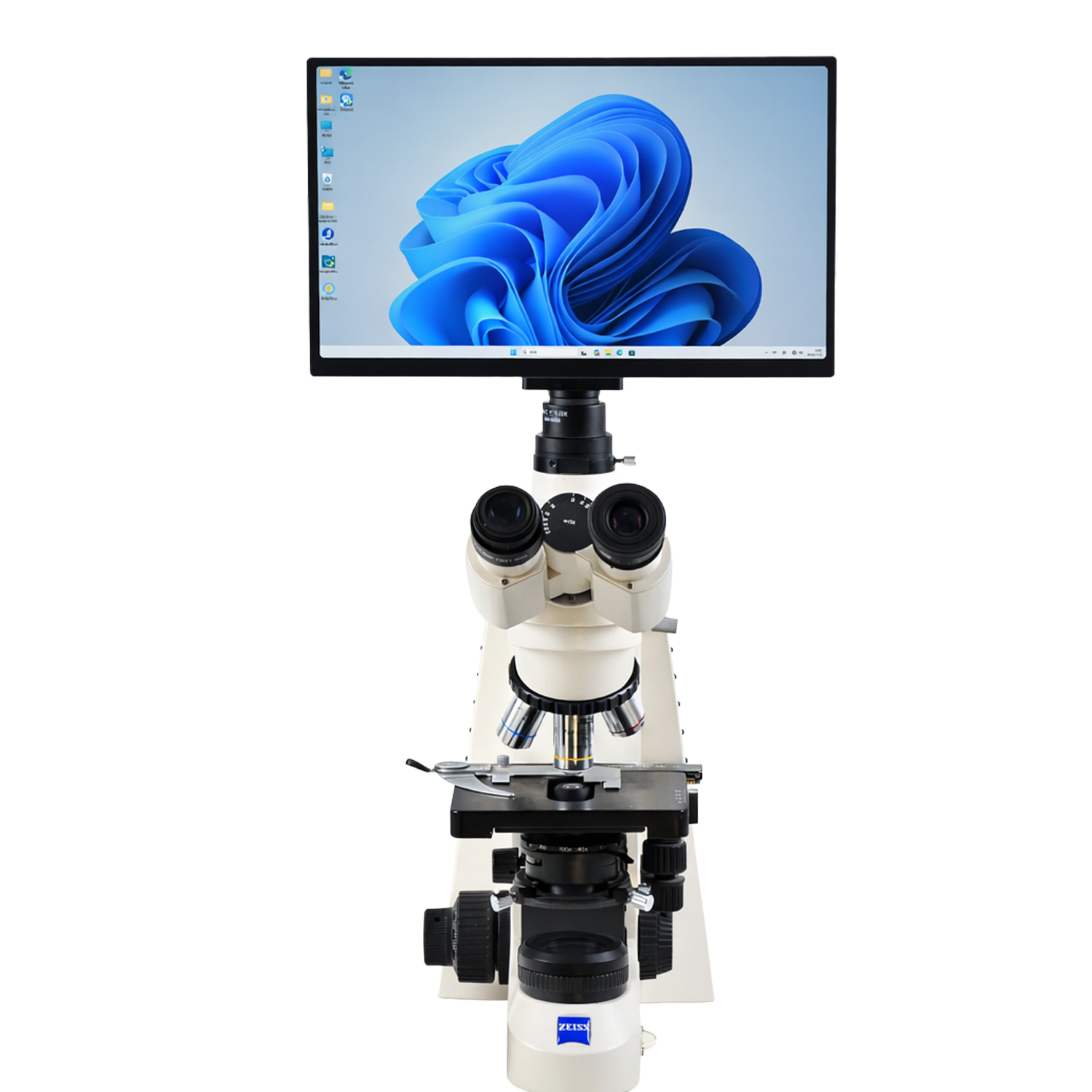

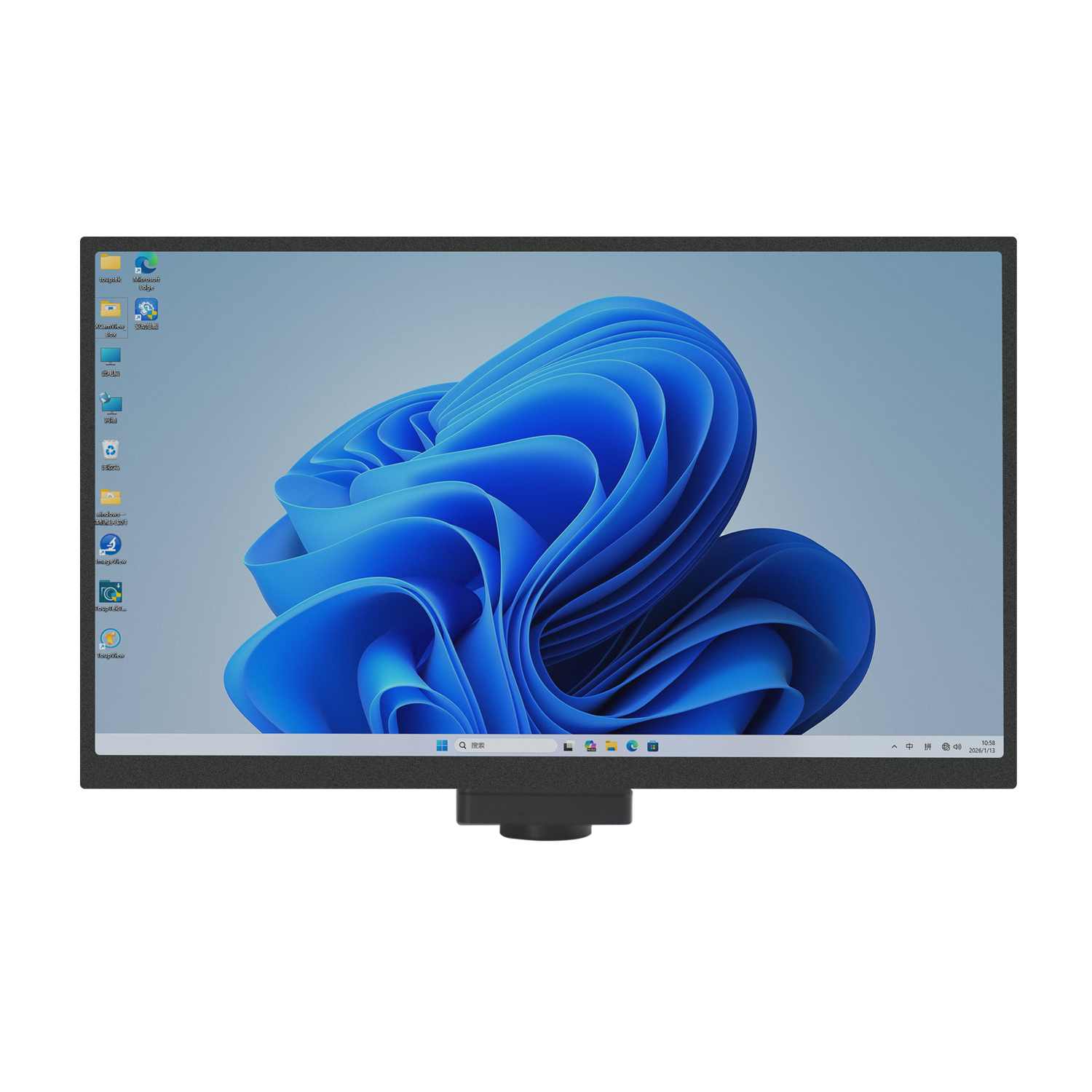

AIOCAMW ist eine multifunktionale All-in-One-Kamera mit integriertem 13,3-Zoll-Display und Bildaufnahmesystem. Sie ist mobil einsetzbar und eignet sich direkt für die mikroskopische Bildaufnahme und -verarbeitung. AIOCAMW steht für All-in-One Camera with Windows system.
AIOCAMW-Serie All-in-One-System mit Display
Produktübersicht
AIOCAMW ist eine multifunktionale All-in-One-Kamera mit integriertem 13,3-Zoll-Display und Bildaufnahmesystem. Sie ist mobil einsetzbar und direkt für mikroskopische Bildaufnahme und -verarbeitung geeignet. AIOCAMW steht für All-in-One Camera with Windows system.
Hauptmerkmale
- Integriertes 13,3-Zoll-Display im All-in-One-Design
- Intel-N150-Plattform mit Windows-System
- Touch-Bedienung, optional kabellose Tastatur/Maus
- 4K60-Ausgabe über HDMI2.0 oder Type-C
- RJ45-Gigabit-Ethernet und WiFi 6
- Sony-CMOS-Plattform, C-Mount kompatibel
- ToupView/ToupLite und Windows SDK (C/C++, C#/VB.Net, DirectShow, TWAIN)
AIOCAMW All-in-One-Kamera mit Display
| Modell | Sensor/Größe | Effektive Pixel | Ausgabeauflösung | Bildrate (fps) | Ausgabeschnittstelle | Objektivanschluss | Speicherunterstützung | Besondere Funktionen |
|---|---|---|---|---|---|---|---|---|
| AIOCAMW8MPA |
Sony IMX678(C)
1/1.8" (7.68×4.32mm)
|
2.0μm × 2.0μm | 8MP (3840×2160) | 45fps@3840×2160; 60fps@1920×1080 | HDMI2.0 USB3.2 NETWORK Wi-Fi6 | C-Mount-Anschluss | 128GB SSD / USB-Stick | Integriertes 13,3-Zoll-Display im All-in-One-Design Intel-N150-Plattform mit Windows-System Touch-Bedienung, optional kabellose Tastatur/Maus 4K60-Ausgabe über HDMI2.0 oder Type-C RJ45-Gigabit-Ethernet und WiFi 6 Sony-CMOS-Plattform, C-Mount kompatibel ToupView/ToupLite und Windows SDK (C/C++, C#/VB.Net, DirectShow, TWAIN) |
| AIOCAMW12MPA |
Sony IMX676(C)
1/1.6" (7.07×7.07mm)
|
2.0μm × 2.0μm | 12MP (3536×3536) | 27fps@3536×3536; 60fps@1768×1768 | HDMI2.0 USB3.2 NETWORK Wi-Fi6 | C-Mount-Anschluss | 128GB SSD / USB-Stick | Integriertes 13,3-Zoll-Display im All-in-One-Design Intel-N150-Plattform mit Windows-System Touch-Bedienung, optional kabellose Tastatur/Maus 4K60-Ausgabe über HDMI2.0 oder Type-C RJ45-Gigabit-Ethernet und WiFi 6 Sony-CMOS-Plattform, C-Mount kompatibel ToupView/ToupLite und Windows SDK (C/C++, C#/VB.Net, DirectShow, TWAIN) |
| AIOCAMW20MPA |
Sony IMX283(C)
1" (13.06×8.76mm)
|
2.4μm × 2.4μm | 20MP (5440×3648) | 15fps@5440×3648; 50fps@2736×1824; 60fps@1824×1216 | HDMI2.0 USB3.2 NETWORK Wi-Fi6 | C-Mount-Anschluss | 128GB SSD / USB-Stick | Integriertes 13,3-Zoll-Display im All-in-One-Design Intel-N150-Plattform mit Windows-System Touch-Bedienung, optional kabellose Tastatur/Maus 4K60-Ausgabe über HDMI2.0 oder Type-C RJ45-Gigabit-Ethernet und WiFi 6 Sony-CMOS-Plattform, C-Mount kompatibel ToupView/ToupLite und Windows SDK (C/C++, C#/VB.Net, DirectShow, TWAIN) |
AIOCAMW Serie All-in-One-Kamera – Produktübersicht
Kernmerkmale
- Integrierte Bauweise:Standard-C-Mount-Kamera und Display sind in einem Gerät zusammengeführt. Das reduziert Verkabelung und vereinfacht die Installation.
- Lokale Rechenleistung:Integrierter Intel-N150-Prozessor mit bis zu 3.6GHz Turbo-Takt.
- System und Interaktion:Vorinstalliertes Windows-System mit Touch-Bedienung; optionale kabellose Tastatur/Maus.
- Sensorerweiterung:Sony-CMOS-Plattform mit Unterstützung für großformatige hochauflösende Sensoren und modellabhängige Anpassungen.
- Synchrone Videoausgabe:4K60-Videoausgabe über HDMI2.0 oder Type-C.
- Netzwerkfähigkeit:RJ45-Gigabit-Ethernet und WiFi6 für flexible kabelgebundene und drahtlose Netzwerkanbindung.
- Software-Ökosystem:ToupView und ToupLite für Video-/Bildverarbeitung sowie Windows SDK mit Unterstützung für C/C++, C#/VB.Net, DirectShow und TWAIN API.
AIOCAMW All-in-One mit Display | Schnittstellen- und Funktionsparameter #
Schnittstellendefinition, Systemparameter, Displayspezifikation und Betriebsumgebung

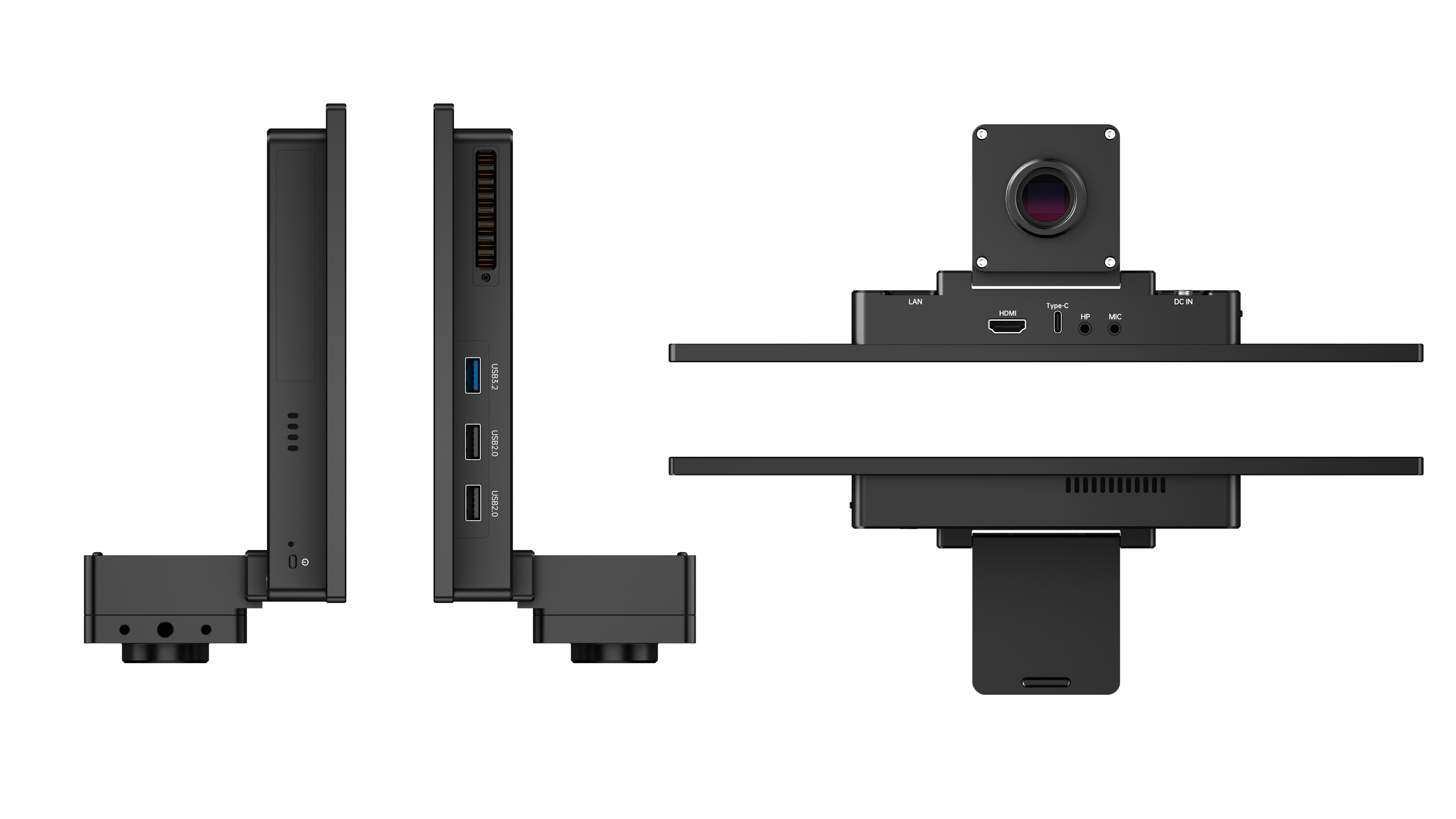

AIOCAMW Schnittstellenübersicht
AIOCAMW Maßzeichnung
| Schnittstelle | Beschreibung |
|---|---|
| Stromversorgung | DC 12 V 5 A (5.5 mm × 2.5 mm) |
| HDMI | HDMI-A 2.0 Videoausgang, unterstützt 3840×2160@60Hz |
| Ethernet | RJ45 1000Mbps Ethernet-Schnittstelle |
| Type-C | Unterstützt Videoausgabe mit 3840×2160@60Hz |
| USB | 1× USB3.2, 2× USB2.0 für USB-Stick, Tastatur, Maus und weitere Peripherie |
| HP | Kopfhörerausgang, Standard-3,5-mm-Anschluss |
| MIC | Mikrofoneingang, Standard-3,5-mm-Anschluss |
| Taster | Kurz drücken zum Starten des Systems |
| LED | Statusanzeige des Systems |
| Funktionsparameter | Parameterwert |
|---|---|
| Betriebssystem | Windows 11 Pro |
| CPU | Intel@ Processor N150 |
| CPU-Grundtakt | 0.8GHz |
| Max. Turbotakt | 3.6GHz |
| CPU-Kerne / Threads | 4 Kerne / 4 Threads |
| Arbeitsspeicher | 8GB LPDDR5 |
| Touch-Technik | Kapazitiver Touch G+FF, unterstützt Multi-Touch |
| Lautsprecherleistung | 8 Ohm, 1W |
| Speicherlaufwerk | 128GB SSD |
| Drahtlosnetz | WiFi IEEE 802.11a/b/g/n/ac/ax + BT5.0 |
| Leistungsaufnahme | Betrieb 40W; Standby 0.7W |
| Displayspezifikation | |
| Displaygröße | 13.3 Zoll 1920×1080P 60Hz |
| Aktiver Bereich | 293.76(H) × 165.24(V) |
| Pixelabstand | 0.153 × 0.153 (H×V) |
| Helligkeit | 400 cd/㎡ (Typ.) |
| Kontrast | 15000:1 (Typ.) |
| Bildwiederholrate | 60Hz |
| Farben | 16.7M (8-bit) |
| Farbraum | 71% NTSC (Typ.) |
| Reaktionszeit | 14ms |
| Betriebsumgebung der Kamera | |
| Betriebstemperatur | -10℃ ~ 50℃ |
| Lagertemperatur | -20℃ ~ 60℃ |
| Betriebsfeuchte | 10%RH ~ 90%RH, nicht kondensierend |
| Lagerfeuchte | 5%RH ~ 95%RH, nicht kondensierend |
AIOCAMW All-in-One mit Display | Packliste #

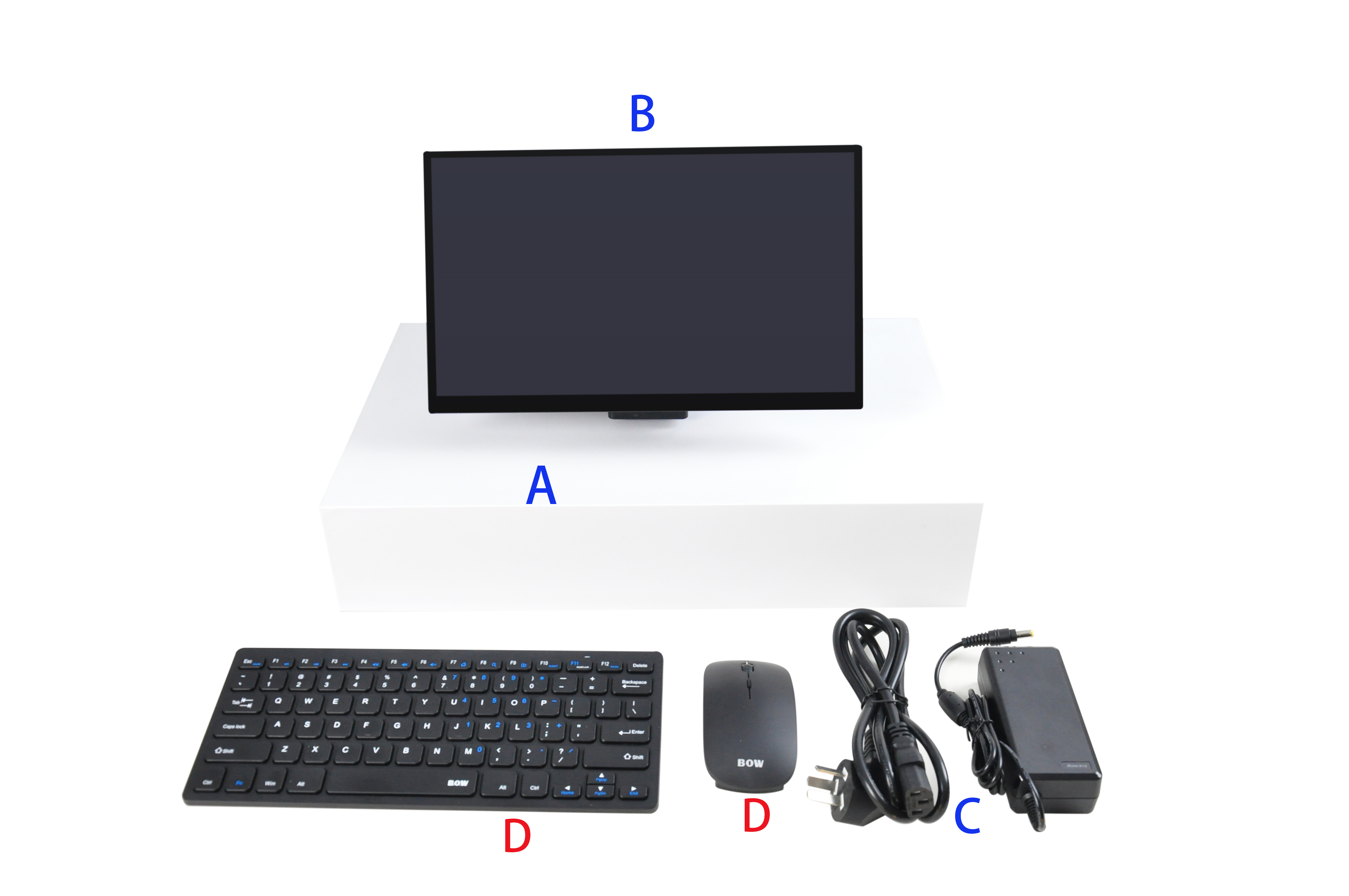

Standard-Lieferumfang
- A Kameraverpackung: L:45 cm W:27.8 cm H:9 cm (1 Stk., 1.68 kg/Karton)
- B Eine All-in-One-Kamera der AIOCAMW-Serie
-
C Netzadapter: Eingang AC 100~240V 50Hz/60Hz, Ausgang DC 12V 5A
CN: POWER-12V5A(HKA06012050-0A7) + CN-Netzkabel
US: POWER-12V5A(HKA06012050-0A7) + US-Netzkabel
EU: POWER-12V5A(HKA06012050-0A7) + EU-Netzkabel
UK: POWER-12V5A(HKA06012050-0A7) + UK-Netzkabel
Optionales Zubehör
- D USB-Funktastatur-und-Maus-Set
AIOCAMW Verpackungsübersicht
