ZM-Serie Multifunktionales All-in-One-System
Produktübersicht
Die ZM-Serie kontinuierlicher Zoom-Digital-Multifunktionsgeräte integriert die beiden Hauptplattformen ZM0480 und ZM0756 für moderne Industrieprüfung, biologische Bildgebung, Elektronikfertigung und wissenschaftliche Lehre. Diese Serie verwendet hochempfindliche Sony CMOS-Sensoren, unterstützt 4K/1080P HDMI-, USB2.0- und Wi-Fi-Ausgabeformate und verfügt über 8-fach/20-fach kontinuierliche Zoom-Optiksysteme mit standardmäßiger 50 mm mechanischer Schnittstelle für flexible Anpassung an verschiedene Stative und Hilfsobjektive.
Die ZM-Serie bietet ein integriertes kompaktes Design mit vollständig modularisierter Integration von optischem Gehäuse, Bildkamera und drahtloser LED-Ring-/Koaxial-/Polarisationsbeleuchtung. Die kabellose, schnelle Installation verbessert die Bildgebungseffizienz und Benutzererfahrung erheblich. Die gesamte Serie unterstützt SD-Karten-Lokalspeicherung oder PC-Echtzeiterfassung, integrierte umfangreiche Messwerkzeuge und mehrsprachige Menüs, kompatibel mit Windows-, macOS-, Linux-, Android- und iOS-Plattformsoftware. Durch effiziente ISP-Bildverarbeitung, intelligente Rauschunterdrückung und mehrstufigen Weißabgleich werden Bilddetails und Farbtreue gewährleistet für hochauflösende Bildgebungsanwendungen in Industrie, Forschung, Labor und Lehre.
Anwendungsbereiche umfassen unter anderem: PCB- und Halbleiterprüfung, LED/LCD-Display-Inspektion, Präzisionsmaschinenbau, biologische Schnittbeobachtung, Materialanalyse sowie Forschung und Lehre.
Hauptmerkmale
- 20-faches oder 8-faches kontinuierliches Zoom-Optiksystem, unterstützt verschiedene WD/NA/Auflösungen
- HDMI Plug-and-Play, USB-Direktverbindung, Wi-Fi drahtlos – mehrere Schnittstellen wählbar
- Hochempfindlicher Sony IMX-Serie CMOS, 4K/8 MP/5,1 MP/2 MP Mehrfachspezifikationen
- Umfangreiche integrierte Mess-, Kalibrier-, Annotations- und Fadenkreuz-Hilfsfunktionen
- Integrierte drahtlose LED-Ring-/Polarisations-/Koaxialbeleuchtung, integrierte Stromversorgung, keine externen Kabel
- SD-Karte/Computer-Mehrfachspeicherung, H265-Videokodierung effizient und platzsparend
- Mehrsprachige Oberfläche, kompatibel mit Windows/macOS/Linux/Android/iOS und anderen Plattformen
- Kompakte integrierte Struktur, Standard-50 mm-Schnittstelle, passt zu verschiedenen Industrie-/Lehrstativ
ZM-Serie Konfigurationsrechner
Basierend auf Ihren Anwendungsanforderungen finden Sie schnell das am besten geeignete ZM-Serie Mikroskop-Bildgebungssystem
Ihre Anforderungen eingeben
Empfohlene Konfigurationslösung
Bitte geben Sie Ihre Anforderungsparameter ein
Das System empfiehlt Ihnen die am besten geeignete ZM-Serie-Konfiguration
Integriertes Design | Multiplattform-Schnittstellen | HD-Hochfrequenz | Kontinuierliches Zoom-Optiksystem | Drahtlose intelligente Beleuchtung
| Modell | Sensor/Größe | Effektive Pixel | Ausgabeauflösung | Bildrate (fps) | Ausgabeschnittstelle | Objektivanschluss | Speicherunterstützung | Besondere Funktionen |
|---|---|---|---|---|---|---|---|---|
| ZM0756H4K8MPA |
Sony IMX415(C)
1/2.8" (5.57×3.13mm)
|
1.45μm × 1.45μm | 8MP (3840×2160) | HDMI: 30fps@3840×2160; 30fps@1080P | HDMI | TZM0756-W100-TV050 kontinuierlicher Zoom-Hauptkörper | SD-Karte | Kontinuierlicher Zoom 0,7× – 5,6× Bildmessung Videoaufzeichnung MP4 (H264/H265) Verschiedene Messwerkzeuge Mehrsprachenunterstützung ISP-Funktion Bildhilfsfunktionen Drahtlose LED-Beleuchtung Kompakteres Design |
| ZM0480H4K8MPA |
Sony IMX415(C)
1/2.8" (5.57×3.13mm)
|
1.45μm × 1.45μm | 8MP (3840×2160) | HDMI: 30fps@3840×2160; 30fps@1080P | HDMI | TZM0480-W3100-TV3050 kontinuierlicher Zoom-Hauptkörper | SD-Karte | Kontinuierlicher Zoom 0,4× – 8,0× Bildmessung Videoaufzeichnung MP4 (H264/H265) Verschiedene Messwerkzeuge Mehrsprachenunterstützung ISP-Funktion Bildhilfsfunktionen Drahtlose LED-Beleuchtung |
| ZM0756H1080PA |
Sony IMX307(C)
1/2.8" (5.57×3.13mm)
|
2.9μm × 2.9μm | 2MP (1920×1080) | HDMI: 60fps@1920×1080 | HDMI | TZM0756-W100-TV050 kontinuierlicher Zoom-Hauptkörper | SD-Karte | Kontinuierlicher Zoom 0,7× – 5,6× 8-facher Zoombereich HDMI-Direktausgabe 60 fps Bildmessfunktion Videoaufzeichnung MP4 Mehrsprachenunterstützung Drahtlose LED-Beleuchtung XCamView Professionelle Software Kompaktes optisches Design |
| ZM0756U830A |
Sony IMX415(C)
1/2.8" (5.57×3.13mm)
|
1.45μm × 1.45μm | 8.3MP (3840×2160) | 30fps@3840×2160; 30fps@1920×1080; 30fps@1280×720; 30fps@960×540 | USB2.0 | TZM0756-W100-TV050 kontinuierlicher Zoom-Hauptkörper | Speicherung am PC. | Kontinuierlicher Zoom 0,7× – 5,6× 8-facher Zoombereich 8,3 MP hohe Auflösung Versorgung über USB2.0-Schnittstelle Drahtlose LED-Beleuchtung Ultra-Fine-Farbengine Unterstützt Multiplattform-SDK. Kompaktes optisches Design |
| ZM0756U510A |
Sony IMX335(C)
1/2.8" (5.18×3.89mm)
|
2.0μm × 2.0μm | 5.1MP (2592×1944) | 26fps@2592×1944; 26fps@1280×960; 26fps@640×480 | USB2.0 | TZM0756-W100-TV050 kontinuierlicher Zoom-Hauptkörper | Speicherung am PC. | Kontinuierlicher Zoom 0,7× – 5,6× 8-facher Zoombereich 5,1 MP hohe Auflösung Versorgung über USB2.0-Schnittstelle Drahtlose LED-Beleuchtung Ultra-Fine-Farbengine Unterstützt Multiplattform-SDK. Kompaktes optisches Design |
| ZM0756WU1080PA |
Sony IMX307(C)
1/2.8" (5.57×3.13mm)
|
2.9μm × 2.9μm | 2MP (1920×1080) | USB: 50fps@1920×1080 (MJPEG); Wi-Fi: 50fps@1920×1080 (H264) | Wi-Fi USB | TZM0756-W100-TV050 kontinuierlicher Zoom-Hauptkörper | Speicherung am PC. / Mobilgerätespeicherung | Kontinuierlicher Zoom 0,7× – 5,6× 8-facher Zoombereich Wi-Fi AP-Modus drahtlose Übertragung USB-Kabelübertragung Mobilgeräte-Unterstützung Multiplattform-Software-Unterstützung Ultra-Fine-Farbengine 3D-Rauschunterdrückungstechnologie Lokale Dynamikbereichsanpassung Drahtlose LED-Beleuchtung |
| ZM0480H1080PA |
Sony IMX307(C)
1/2.8" (5.57×3.13mm)
|
2.9μm × 2.9μm | 2MP (1920×1080) | HDMI: 60fps@1920×1080 | HDMI | TZM0480-W3100-TV3050 kontinuierlicher Zoom-Hauptkörper | SD-Karte | Kontinuierlicher Zoom 0,4× – 8,0× Bildmessung Videoaufzeichnung MP4 (H264/H265) Verschiedene Messwerkzeuge Mehrsprachenunterstützung ISP-Funktion Bildhilfsfunktionen Drahtlose LED-Beleuchtung |
| ZM0480U830A |
Sony IMX415(C)
1/2.8" (5.57×3.13mm)
|
1.45μm × 1.45μm | 8.3MP (3840×2160) | 30fps@3840×2160; 30fps@1920×1080; 30fps@1280×720; 30fps@960×540 | USB2.0 | TZM0480-W3100-TV3050 kontinuierlicher Zoom-Hauptkörper | Speicherung am PC. | Kontinuierlicher Zoom 0,4× – 8,0× Bildmessung Videoaufzeichnung Unterstützt Multiplattform-SDK. Ultra-Fine Hardware-Farbverarbeitung Drahtlose LED-Beleuchtung |
| ZM0480U510A |
Sony IMX335(C)
1/2.8" (5.18×3.89mm)
|
2.0μm × 2.0μm | 5.1MP (2592×1944) | 26fps@2592×1944; 26fps@1280×960; 26fps@640×480 | USB2.0 | TZM0480-W3100-TV3050 kontinuierlicher Zoom-Hauptkörper | Speicherung am PC. | Kontinuierlicher Zoom 0,4× – 8,0× Bildmessung Videoaufzeichnung Unterstützt Multiplattform-SDK. Ultra-Fine Hardware-Farbverarbeitung Drahtlose LED-Beleuchtung |
| ZM0480WU1080PA |
Sony IMX307(C)
1/2.8" (5.57×3.13mm)
|
2.9μm × 2.9μm | 2MP (1920×1080) | USB: 50fps@1920×1080 (MJPEG); Wi-Fi: 50fps@1920×1080 (H264) | Wi-Fi USB | TZM0480-W3100-TV3050 kontinuierlicher Zoom-Hauptkörper | Speicherung am PC. / Mobilgerätespeicherung | Kontinuierlicher Zoom 0,4× – 8,0× Wi-Fi AP-Modus drahtlose Übertragung USB-Kabelübertragung Mobilgeräte-Unterstützung Multiplattform-Software-Unterstützung Ultra-Fine-Farbengine 3D-Rauschunterdrückungstechnologie Lokale Dynamikbereichsanpassung Drahtlose LED-Beleuchtung |
Produktbroschüren
Wählen Sie das passende Modell, um das Handbuch herunterzuladen.
Verpackungsliste #
Standardkonfiguration und Verpackungsinformationen
- A Kameraverpackung: 17,5 cm × 17,5 cm × 8,5 cm (1 Stk.; ca. 0,85 kg pro Karton)

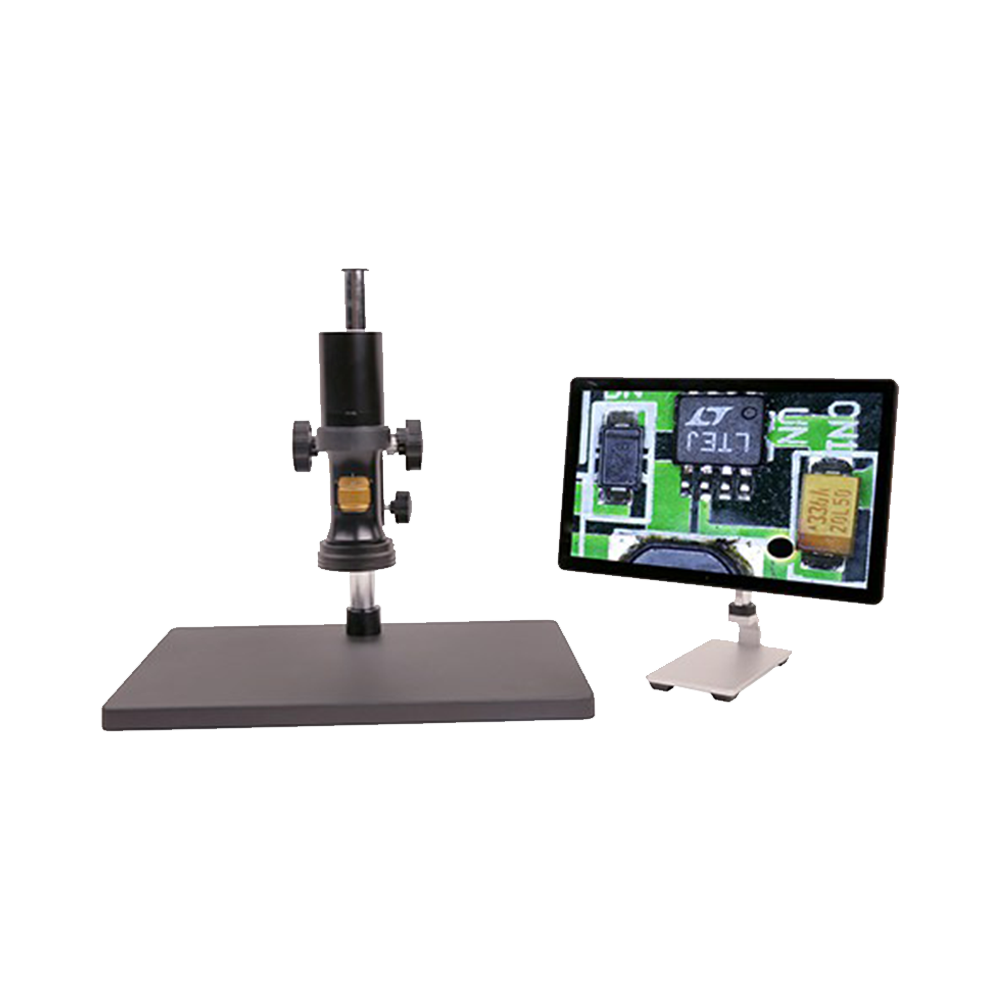

- B Kontinuierlich zoomendes HDMI-Digitalmikroskop als All-in-One-System ×1 (ZM0756H4K8MPA)
- C Drahtlose LED-Ringlichtquelle ×1 (ZM0756DRL-NPC)
- D HDMI-Anschlusskabel ×1
-
E Netzteil: Eingang AC 100–240 V 50/60 Hz; Ausgang DC 12 V 1 A
US-Ausführung: POWER-U-12V1A (MSA-C1000IC12.0-12W-US), Zertifizierungen: UL/CE/FCC; EMI: FCC Part 15 Subpart B; EMS: EN61000-4-2/3/4/5/6
EU-Ausführung: POWER-E-12V1A (MSA-C10001C12.0-12W-DE), Zertifizierungen: UL/CE/FCC; EMI: FCC Part 15 Subpart B; EMS: EN61000-4-2/3/4/5/6 - F USB-Maus / USB-Funkmaus ×1
Optionales Zubehör
- G Drahtloses LED-Polarisationsringlicht (ZM0756DRPL-NPC)
- H Drahtlose LED-Koaxialbeleuchtung (ZM0756CL-NPC)
- I SD-Karte (4 GB oder 8 GB)
- J Y-Stromverteilerkabel
- K Weitere Hilfsobjektive (nicht dargestellt)
- A Kameraverpackung: 17,5 cm × 17,5 cm × 8,5 cm (1 Stk.; ca. 0,85 kg pro Karton)
- B Kontinuierlich zoomendes HDMI-Digitalmikroskop als All-in-One-System ×1 (ZM0756H1080PA)
- C Drahtlose LED-Ringlichtquelle ×1 (ZM0756DRL-NPC)
- D HDMI-Anschlusskabel ×1
-
E Netzteil: Eingang AC 100–240 V 50/60 Hz; Ausgang DC 12 V 1 A
US-Ausführung: POWER-U-12V1A (MSA-C1000IC12.0-12W-US), Zertifizierungen: UL/CE/FCC; EMI: FCC Part 15 Subpart B; EMS: EN61000-4-2/3/4/5/6
EU-Ausführung: POWER-E-12V1A (MSA-C10001C12.0-12W-DE), Zertifizierungen: UL/CE/FCC; EMI: FCC Part 15 Subpart B; EMS: EN61000-4-2/3/4/5/6 - F USB-Maus / USB-Funkmaus ×1
Optionales Zubehör
- G Drahtloses LED-Polarisationsringlicht (ZM0756DRPL-NPC)
- H Drahtlose LED-Koaxialbeleuchtung (ZM0756CL-NPC)
- I SD-Karte (4 GB oder 8 GB)
- J Y-Stromverteilerkabel
- K Weitere Hilfsobjektive (nicht dargestellt)
- A Kameraverpackung: 17,5 cm × 17,5 cm × 8,5 cm (1 Stk.; ca. 0,85 kg pro Karton)
- B Kontinuierlich zoomendes Digital-All-in-One-System ×1 (ZM0480WU1080PA)
- C Drahtlose LED-Ringlichtquelle ×1 (ZM0756DRL-NPC)
- D Micro-USB-Datenkabel (1,5 m) ×1
-
E Netzteil: Eingang AC 100–240 V 50/60 Hz; Ausgang DC 5 V 1 A
US-Ausführung: POWER-U-5V1A (SK12G-0500100U), Zertifizierungen: UL/CE/FCC; EMI: FCC Part 15 Subpart B; EMS: EN61000-4-2/3/4/5/6
EU-Ausführung: POWER-E-5V1A (SK12G-0500100V), Zertifizierungen: UL/CE/FCC; EMI: FCC Part 15 Subpart B; EMS: EN61000-4-2/3/4/5/6 - F CD mit Treibern und Anwendungssoftware (Ø 12 cm) ×1
Optionales Zubehör
- G Drahtloses LED-Polarisationsringlicht (ZM0756DRPL-NPC)
- H Drahtlose LED-Koaxialbeleuchtung (ZM0756CL-NPC)
- I Weitere Hilfsobjektive (nicht dargestellt)

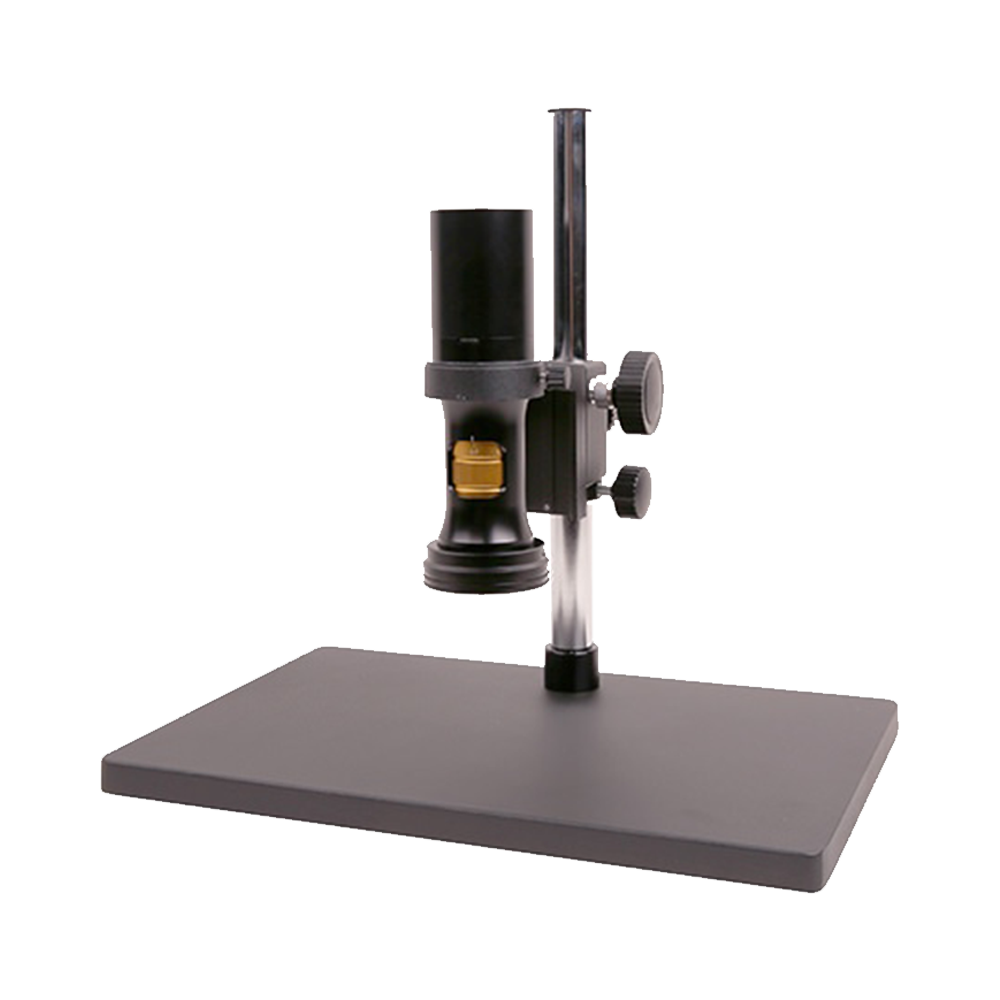

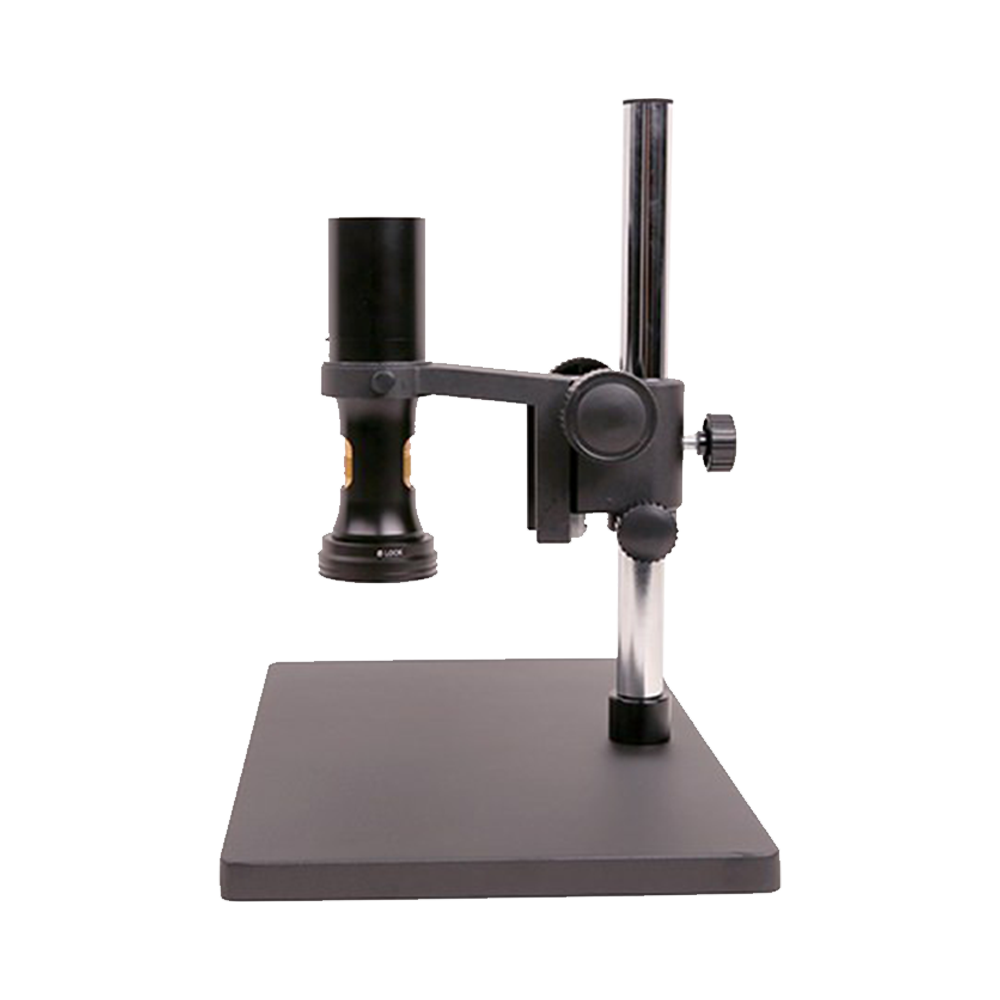

Produktabmessungen #
Abmessungen und Gerätedarstellungen der einzelnen Modelle
Bitte prüfen Sie vor der Montage anhand der Maßzeichnungen die Stativbohrungen, die Zubehörkompatibilität und die Ausrichtung der Anschlüsse; die angegebenen Bildpfade sind Platzhalter und können durch die tatsächlichen Dateinamen ersetzt werden.
Ausführliche Beschreibung
Das integrierte Mikroskopsystem der ZM-Serie kombiniert leistungsstarke kontinuierliche Zoomoptiken, hochauflösende Digitalkameras (HDMI/USB/Wi-Fi) sowie austauschbare LED-Ring- und Koaxiallichtquellen und wurde für Elektronikprüfung, Halbleiteranalyse, LED- und LCD-Inspektion, biologische Forschung und industrielle Inline-Kontrolle entwickelt.
Die Serie unterstützt Bildgebungsoptionen mit 4K, 1080p, USB und Wi-Fi und setzt auf ein kontinuierliches Zoomobjektiv von 0,7× bis 5,6×, sodass ohne aufwendige Konfiguration sofort aufgenommen, beobachtet und gemessen werden kann.
Technische Merkmale
- Integrierte Bildgebungslösung: Hochgradig integriertes Zusammenspiel von Zoomoptik, Kameramodul und Beleuchtung mit HDMI-, USB- und Wi-Fi-Schnittstellen für hochauflösende Bildgebung, Live-Viewing und Remote-Erfassung.
- Optische Leistung auf Laborniveau: Kontinuierliches Zoomsystem von 0,7× bis 5,6×, Arbeitsabstand 37,5–160 mm und numerische Apertur (NA) bis 0,182 für hervorragende Detailtreue und Tiefenschärfe.
- Flexible Beleuchtungs- und Schnittstellenoptionen: Serienmäßiges drahtloses LED-Ringlicht, optionaler Austausch gegen Polarisations- oder Koaxialbeleuchtung; Rückseitig stehen HDMI 1.4, USB-Direktverbindungen und Wi-Fi-Übertragung bereit.
- Sofort startklar und vielseitig kompatibel: Unterstützt Standard-C-Mount-Industriekameras und Mikroskopobjektive, ist kompatibel mit zahlreichen Hilfsobjektiven und Adaptern und bietet gekoppelte Helligkeitssteuerung via Hard- und Software.
Zentrale Vorteile
-
1
Hochauflösende Bildgebung über mehrere Schnittstellen 4K, 1080p, USB und Wi-Fi decken alle Anforderungen an Live-Ausgabe und Remote-Erfassung ab.
-
2
Hochintegriertes Design Optik, Kamera und Beleuchtung sind vereint und reduzieren zusätzliche Beschaffungs- und Abstimmkosten.
-
3
Flexible Einsatzszenarien Ideal für Elektronik, Halbleiter, Optoelektronik, Biowissenschaften und industrielle Qualitätskontrolle.
-
4
Überragende optische Leistung Großes Sichtfeld, hohe Auflösung, erweiterbare Vergrößerung und hervorragende Tiefenschärfesteuerung.
-
5
Hohe Benutzerfreundlichkeit Sofort betriebsbereit, mit Softwaresteuerung und vielfältigen Lichtquellenoptionen für effiziente Prozesse.
