SS-Serie Wissenschaftskamera
Produktübersicht
Die SS-Serie basiert auf GSPRINT-Hochbildraten-Global-Shutter-sCMOS-Sensoren und vereint hohe Auflösung mit hoher Bildrate, speziell konzipiert für hochdynamische Szenarien wie industrielle Inspektion, Hochgeschwindigkeitsbildgebung und wissenschaftliche Experimente. Die Serie umfasst verschiedene Spezifikationen von 2–21 MP mit 4,5 µm Pixeln und einer typischen spektralen Empfindlichkeit von 300–1100 nm, wodurch Bewegungsverzerrungen und Nachzieheffekte effektiv unterdrückt werden.
Die Kamera bietet USB3.0- und CoaXPress-Hochgeschwindigkeitsverbindungen (CXP, modellabhängig), einen integrierten 1 GB Bildpuffer und unterstützt 8/10/12-Bit-Ausgabe. Durch ROI/Fensterung und 2×2 Binning (modellabhängig) können Bildrate und Durchsatz weiter gesteigert werden. Die Kamera unterstützt Freilauf, Software-/Hardware-Trigger und Multikamera-Synchronisation für zeitliche Kopplung mit externen Lichtquellen, Bewegungsplattformen und anderen Versuchsgeräten.
Mit ToupView und plattformübergreifendem SDK (Windows/Linux, C/C++/C#/Python) für Systemintegration und Sekundärentwicklung. Ausgewählte Modelle bieten TEC-Kühlversionen zur Dunkelstromreduzierung und Verbesserung des Schwachlicht-/Kurzbelichtungskontrasts.
Hauptmerkmale
- Ausgestattet mit GSPRINT4521 / 4510 / 4502 Hochgeschwindigkeits-Global-Shutter-CMOS-Bildsensoren
- Auflösungsbereich von 2048 × 1216 bis 5120 × 4096 (2–21 MP)
- Pixel 4,5 µm, Sensordiagonale ca. 0,67"–1,86" (modellabhängig)
- Typische spektrale Empfindlichkeit 300–1100 nm, deckt sichtbares bis nahinfrarotes Spektrum ab
- Global Shutter unterdrückt Bewegungsverzerrungen, geeignet für Hochgeschwindigkeitsinspektion und wissenschaftliche Bildgebung
- Multi-Schnittstellen: USB3.0 / 10GigE (modellabhängig)
- Unterstützt 2×2 Binning (modellabhängig), Balance zwischen Empfindlichkeit/Auflösung/Bildrate
- USB3.0- und CoaXPress (CXP)-Hochgeschwindigkeitsschnittstellen (modellabhängig), erfüllen Hochbandbreiten-Datenerfassungsanforderungen
- Integrierter 1 GB Bildpuffer, gewährleistet stabile Ausgabe von Hochgeschwindigkeits-/Burst-Datenströmen
Produktmodelle
GSPRINT Hochgeschwindigkeits-sCMOS (Global Shutter) | 2–21 MP, 4,5 µm, Hunderte fps, USB3/CXP, für industrielle Hochgeschwindigkeit und wissenschaftliche Bildgebung
| Produktmodell | Sensor/Größe | Auflösung | Pixelgröße | Verschlussart | Bildrate | Datenschnittstelle | Dynamikbereich | Aktion |
|---|---|---|---|---|---|---|---|---|
| MAX04AM |
GSENSE2020e (M,NIR,RS)
1.2" (18.82mm) | 13.31 mm × 13.31 mm
|
4.2M (2048×2048) | 6.5 µm × 6.5 µm | Rolling Shutter |
45 fps@2048×2048
45 fps@1024×1024
|
USB3.0 |
81.6 dB
|
Details ansehen |
| MAX04BM |
GSENSE2020BSI (M,UV,RS)
1.2" (18.82mm) | 13.31 mm × 13.31 mm
|
4.2M (2048×2048) | 6.5 µm × 6.5 µm | Rolling Shutter |
45 fps@2048×2048
45 fps@1024×1024
|
USB3.0 |
79.1 dB
|
Details ansehen |
| MAX04CM |
GSENSE400BSI (M,UV,RS)
2.0" (31.86mm) | 22.53 mm × 22.53 mm
|
4.2M (2048×2048) | 11 µm × 11 µm | Rolling Shutter |
44 fps@2048×2048
44 fps@1024×1024
|
USB3.0 |
93.9 dB
|
Details ansehen |
Verpackungsliste #
Standardkonfiguration und Packliste der gekühlten MAX-GSENSE Serie (USB3 / 10GigE)
Standard-Packliste
- Karton: L 50 cm × W 30 cm × H 30 cm (20 Stk., 12–17 kg/Karton)
- 3-A Sicherheitsetui: L 28 cm × W 23,0 cm × H 15,5 cm (1 Stk., 2,8 kg); Außenkarton: L 28,2 cm × W 25,2 cm × H 16,7 cm
- MAX-GSENSE Kamera (USB3)
- Netzteil: Eingang AC 100–240 V 50/60 Hz; Ausgang DC 19 V 4 A
- Hochgeschwindigkeits-USB3.0 A-auf-B-Kabel vergoldet / 1,5 m
- I/O-Kabel
- CD (Treiber & Software, Ø12 cm)
Standard-Packliste
- Karton: L 50 cm × W 30 cm × H 30 cm (20 Stk., 12–17 kg/Karton)
- 3-A Sicherheitsetui: L 28 cm × W 23,0 cm × H 15,5 cm (1 Stk., 2,8 kg); Außenkarton: L 28,2 cm × W 25,2 cm × H 16,7 cm
- MAX-GSENSE Kamera (10GigE)
- Netzteil: Eingang AC 100–240 V 50/60 Hz; Ausgang DC 19 V 4 A
- 10GigE-Netzwerkkabel (Cat6A/7, abgeschirmt empfohlen)
- I/O-Kabel
- CD (Treiber & Software, Ø12 cm)

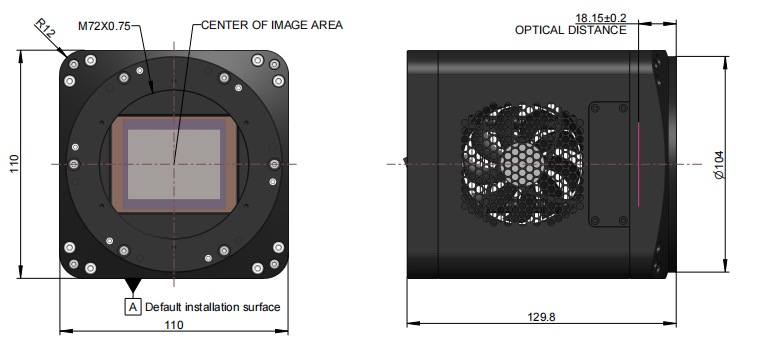

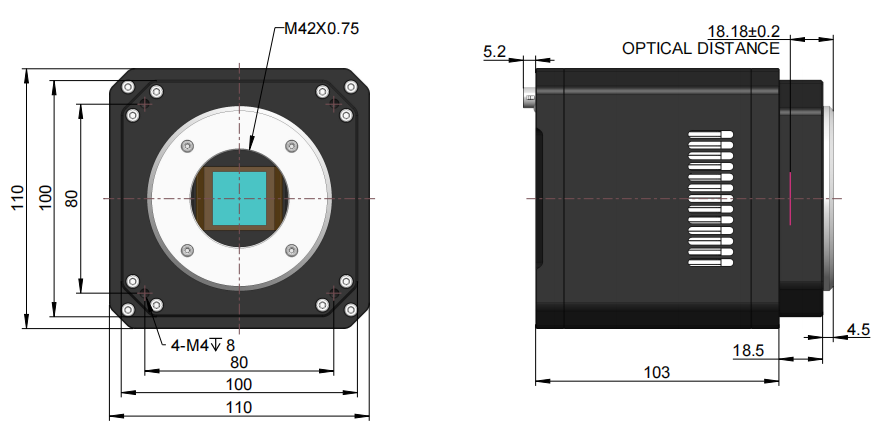

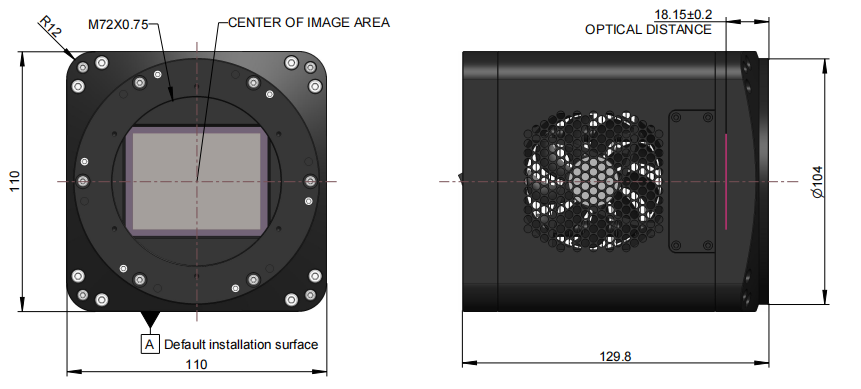

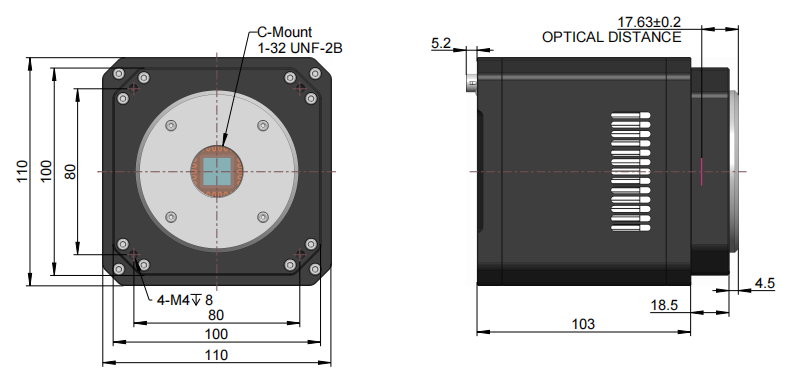

Produktabmessungen #
Gehäuseabmessungen der MAX-GSENSE Serie (USB3 / 10GigE · gekühlt)
Häufig gestellte Fragen
Erfahren Sie mehr über wissenschaftliche CMOS-Kameras.
- Sehr geringes Ausleserauschen: sCMOS erreicht Werte nahe 1 e⁻ und schlägt damit klassische CCDs deutlich.
- Hohe Bildraten: Parallele Auslesearchitektur unterstützt bis zu 100 fps und mehr.
- Großer Dynamikumfang: Helle und dunkle Bereiche werden gleichzeitig erfasst; der Dynamikbereich liegt im fünfstelligen Verhältnis.
- Großes Sichtfeld bei hoher Auflösung: Ideal für Anwendungen, die große Bildfelder mit feinen Details benötigen.
EMCCD eignet sich besser für extrem schwache Signale oder sehr lange Belichtungen.
sCMOS bietet bei hoher Auflösung, hohen Bildraten und niedrigen Rauschanforderungen das attraktivere Preis-Leistungs-Verhältnis.
Detaillierte Produktbeschreibung
sCMOS-Sensorarchitektur
Jedes Pixel besitzt einen eigenen Verstärker und eine Spalten-ADC, wodurch paralleles Auslesen mit hoher Geschwindigkeit und hohem Signal-Rausch-Verhältnis möglich wird. Zwei Gain-Kanäle und doppelte ADCs erweitern Dynamikbereich und Empfindlichkeit zusätzlich.
Geringes Rauschen und großer Dynamikumfang
Typische sCMOS-Systeme liefern Ausleserauschen unter 2 e⁻ (bei 30 fps) und erreichen Dynamikbereiche bis 50.000:1 – deutlich besser als klassische CCDs.
Schnelles Auslesen und vielseitige Einsätze
Die parallele Auslesearchitektur ermöglicht Bildraten über 100 fps und prädestiniert die Kameras für schnelle Prozesse wie Zellbewegungen, Fluoreszenzlebensdauer oder Plasmadynamik.
Leistung bei schwachem Licht
Rückseitenbelichtete sCMOS-Sensoren erreichen Quanteneffizienzen über 95 % und überzeugen von UV bis nahes Infrarot. Sie kombinieren geringe Fixed-Pattern-Noise mit Kühlung bis –30 °C – ideal für Astronomie und andere Low-Light-Anwendungen.
Anwendungsfelder und Systemnutzen
sCMOS-Kameras überzeugen in Fluoreszenzmikroskopie, astronomischer Bildgebung, Kaltatomexperimenten, Röntgenaufnahmen, Materialprüfung und industrieller Mikroskopie mit hoher Empfindlichkeit, Präzision und Anpassungsfähigkeit.
Zentrale Einsatzfelder
Anwendungsbeispiele wissenschaftlicher sCMOS-Kameras in unterschiedlichen Bereichen
Zusammenfassung der sCMOS-Vorteile
- Ausleserauschen <2 e⁻
- Hohe Bildraten (>100 fps)
- Großer Dynamikbereich (50.000:1)
- Hohe Quanteneffizienz (>95 %)
- Großes Sichtfeld bei hoher Auflösung
- Kühlleistung bis –30 °C
- Parallele Auslesearchitektur
- Vielseitig in der Forschung einsetzbar
