Nikon Markenspezifische Schnittstellenadapter
Produkteinführung
Die Nikon Schnittstellenadapter-Serie wurde speziell für Nikon Mikroskope entwickelt. Sie bietet verschiedene Vergrößerungsoptionen und Schnittstellentypen, um perfekte Kompatibilität mit verschiedenen Kamerasensoren zu gewährleisten. Diese Produktserie verwendet präzises optisches Design und CNC-Fertigungstechnologie, um hervorragende Bildqualität und langfristige Stabilität zu garantieren.
Nikon Produktmerkmale
- Konvertiert Nikon-Trinokular-Mikroskop-Fototubus (Standard-Innendurchmesser 38 mm/1,5 Zoll) zu C-Mount (Gewinde-Außendurchmesser 25,4 mm, Steigung 32 Gänge pro Zoll), T2-Mount (Gewinde-Außendurchmesser 42 mm, Steigung 0,75 mm), M52-Mount (Gewinde-Außendurchmesser 52 mm, Steigung 0,75 mm)
- Integrierte Verkleinerungslinsen verschiedener Vergrößerungen (2,25×, 1,5×, 1,2×, 1×, 0,80×, 0,63×, 0,5×, 0,35×) für optimales Sichtfeld vom Trinokulartubus
- Kompatible Sensorgrößen umfassen 2,7", 1,8", 4/3", 1", 2/3", 1/1,8", 1/2", 1/2,5", 1/3" oder 1/4" CCD- oder CMOS-Sensorchips
- Kompatibel mit Nikon UIS-Trinokular-Mikroskopserien wie NIKON E100/E200 (Trinokular), Ni/Ci-Serie, Eclipse LV100N, 50i/55i/80i/90i-Serie
- Kompatibel mit aufrechten Mikroskopserien: Alphaphot-2, Eclipse-Serie, Labophot-2, Optiphot-2, Optiphot 100S/150/200/300
- Kompatibel mit Metallmikroskopserien: EPIPHOT 300/200
- Kompatibel mit Messmikroskopserien: MM-40/MM-60
- Kompatibel mit invertierten Mikroskopserien: Diaphot 200/300, TS100-F, TE2000
- CNC-präzisionsgefertigtes Gehäuse für hohe Präzision und Langlebigkeit
- Vollständige Parfokalisierung zwischen verschiedenen Vergrößerungsobjektiven und Mikroskop-Okularen
- Adapter erreicht beugungsbegrenzte Kontrastübertragungsfunktion für klare Bildgebung
- Eintrittspupille der Linse stimmt vollständig mit Austrittspupille des UIS-Mikroskops überein, gewährleistet Bildqualität
Produktdetails
Produktübersicht
Die Nikon Schnittstellenadapter-Serie wurde speziell für Nikon Markenmikroskope maßgefertigt. Durch präzises optisches Design und mechanische Fertigung wird eine perfekte Abstimmung zwischen Mikroskop und verschiedenen Kameras erreicht.
Kernvorteile
- Präzises optisches Design: Optimiert mit professioneller optischer Designsoftware, um optimale Lichtweg-Übertragung vom Mikroskop zur Kamera zu gewährleisten und beugungsbegrenzte Bildqualität zu erreichen
- Vollständiges Parfokales Design: Der Adapter erreicht vollständige Parfokalität mit der Okular-Beobachtung, ermöglicht nahtloses Umschalten zwischen Okular-Beobachtung und Kamerabildgebung
- Mehrere Vergrößerungsoptionen: Von 0,35× bis 2,25× verschiedene Vergrößerungsoptionen verfügbar, angepasst an verschiedene Sensorgrößen für optimale Sichtfeldabdeckung
- CNC-Präzisionsfertigung: Hochpräzise CNC-Bearbeitung gewährleistet mechanische Maßgenauigkeit und Montage-Zuverlässigkeit für langfristig stabile Nutzung
- Multi-Schnittstellen-Kompatibilität: Unterstützt C-Mount, T2-Mount, M52 und andere Standardschnittstellen, kompatibel mit den meisten Industrie- und Forschungskameras auf dem Markt
Anwendungsbereiche
Forschungslabore
Bietet hochwertige Mikroskopie-Bildgebungslösungen für Forschungsinstitute und Universitätslabore, unterstützt verschiedene wissenschaftliche Forschungs- und Lehranforderungen
Industrielle Inspektion
Anwendung in Qualitätsprüfung und Fehleranalyse in Halbleiter-, Elektronik-, Material- und anderen Industrien, bietet zuverlässige Bildgebungsunterstützung
Medizinische Diagnose
Bietet hochauflösende Bildgebung für Pathologie- und Laborabteilungen in Krankenhäusern, unterstützt Krankheitsdiagnose und medizinische Forschung
Lehre und Ausbildung
Bietet moderne Mikroskopie-Lehrausrüstung für Bildungseinrichtungen, verbessert Unterrichtseffektivität und Lernerfahrung der Studierenden
Nikon Adapter-Serienvergleich
| Produktmodell | Vergrößerung | Schnittstelle | Sensorkompatibilität |
|---|---|---|---|

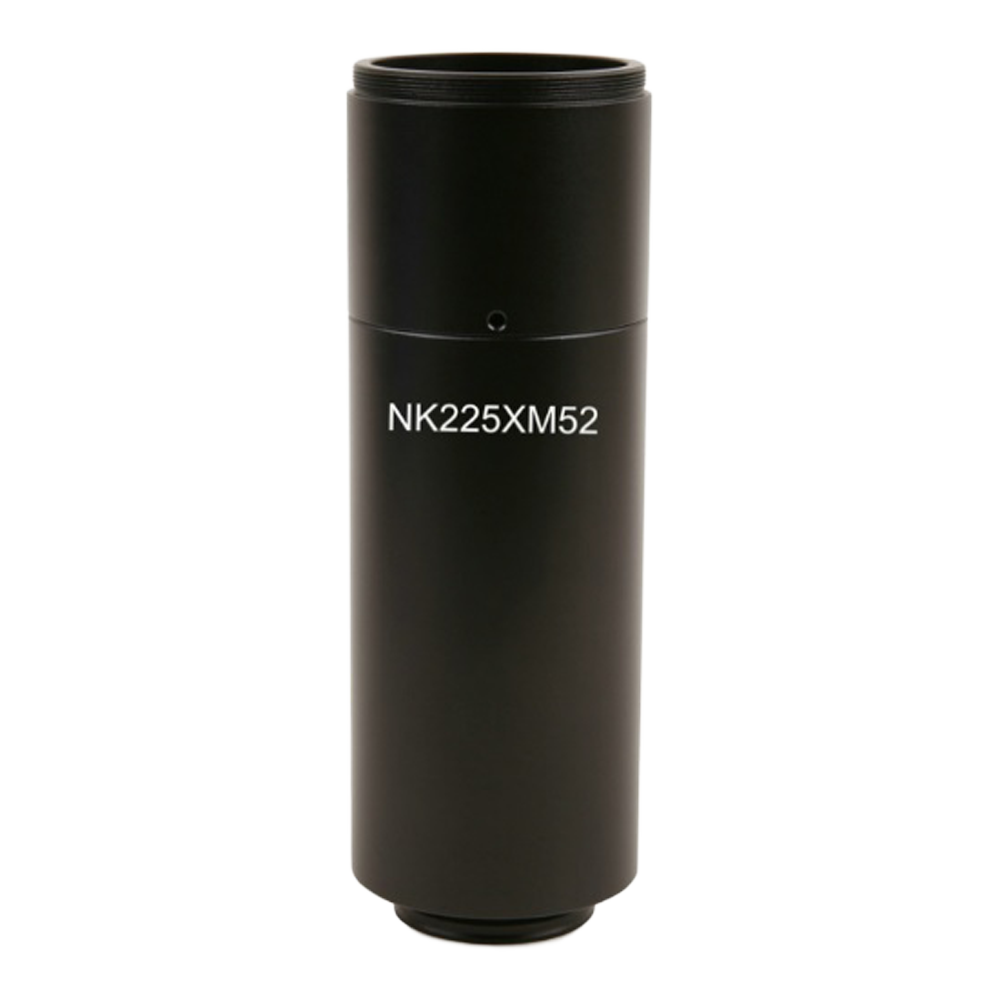

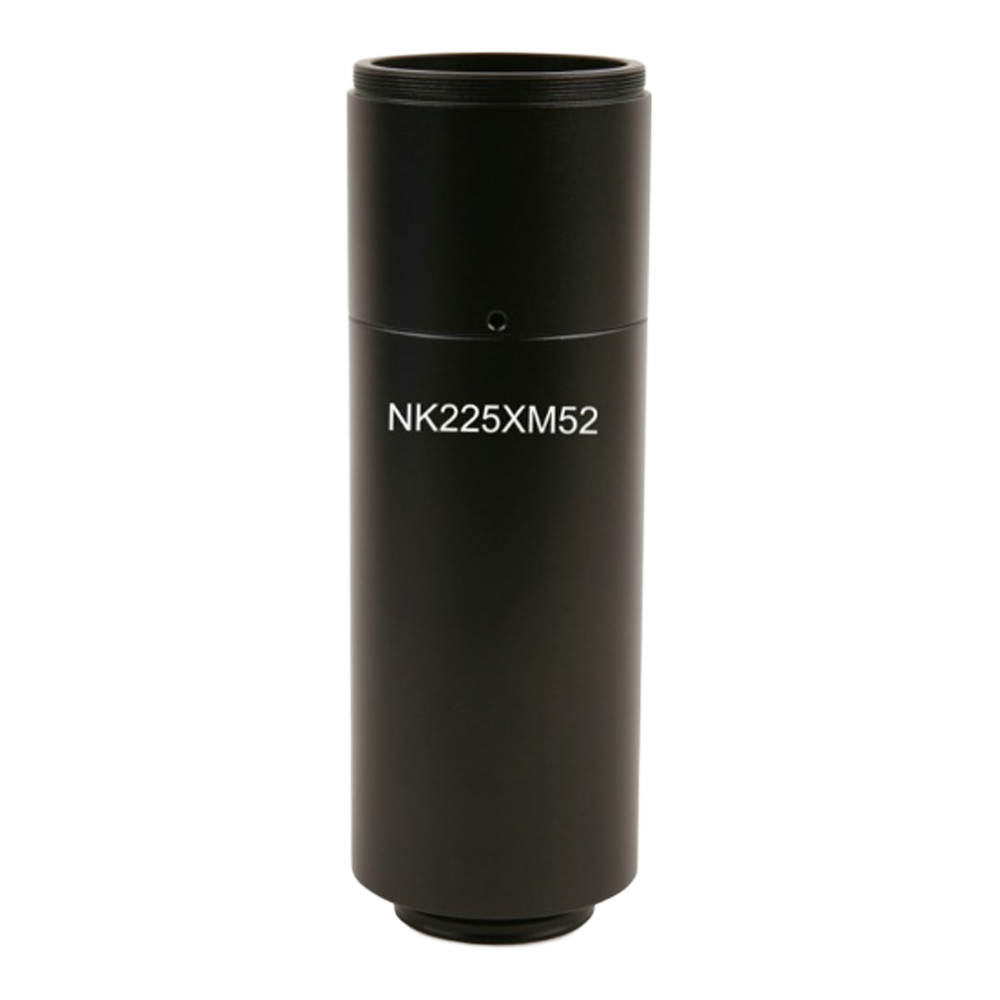

| NK225XM52 | 2,25× | M52 | 2,7",1,8",4/3",1" |

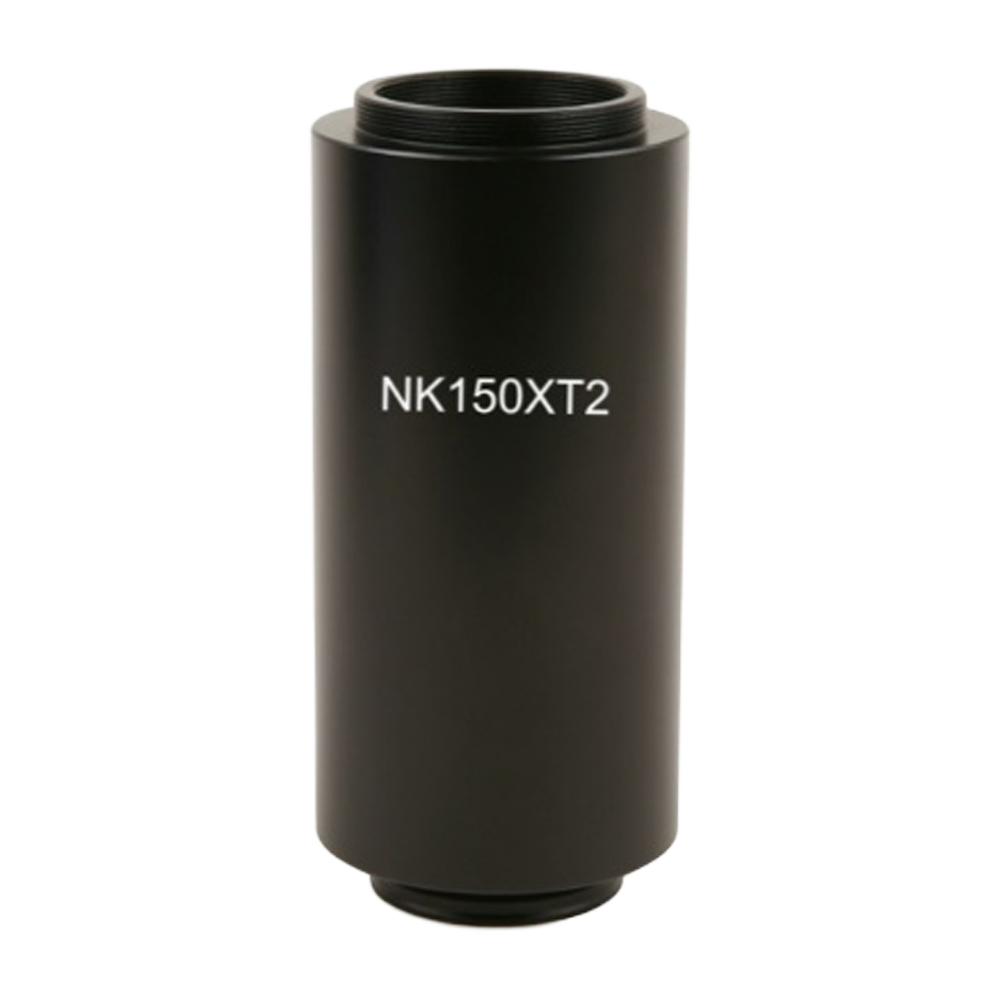

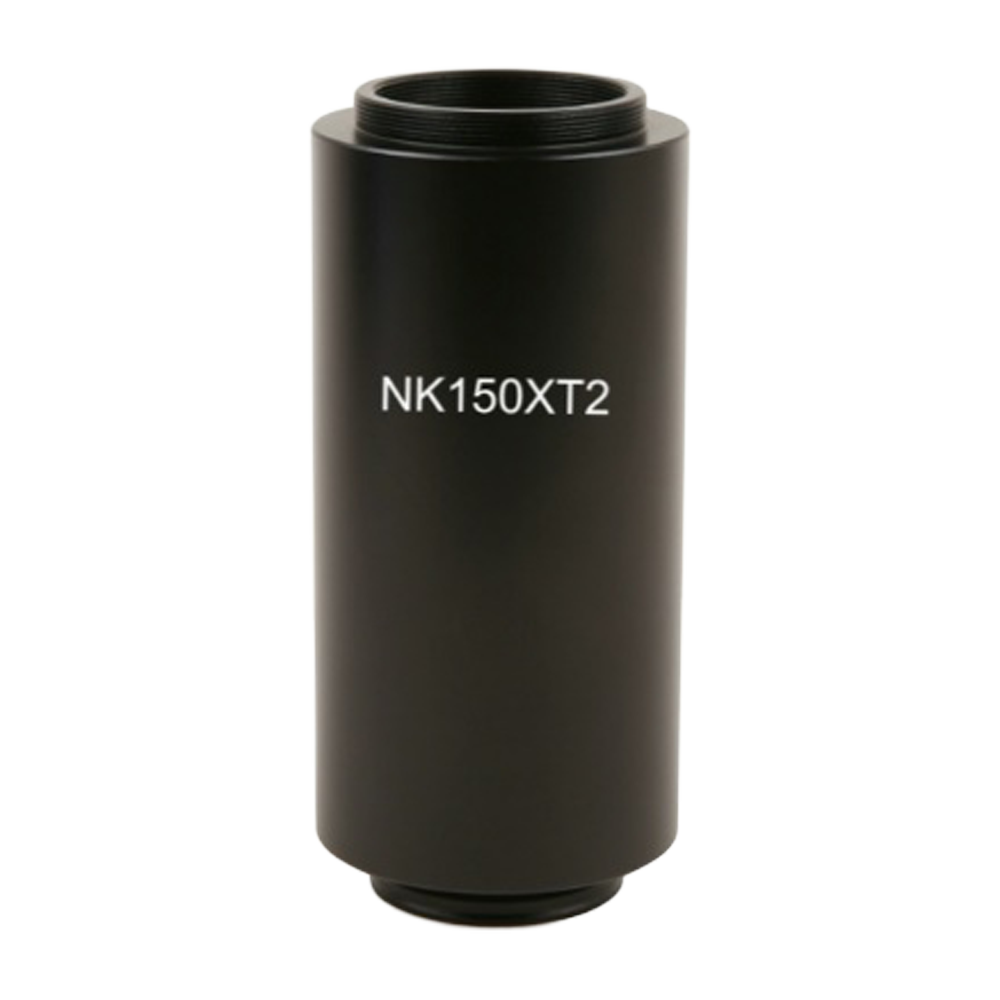

| NK150XT2 | 1,5× | T2-Mount | 1,8",4/3",1",2/3" |

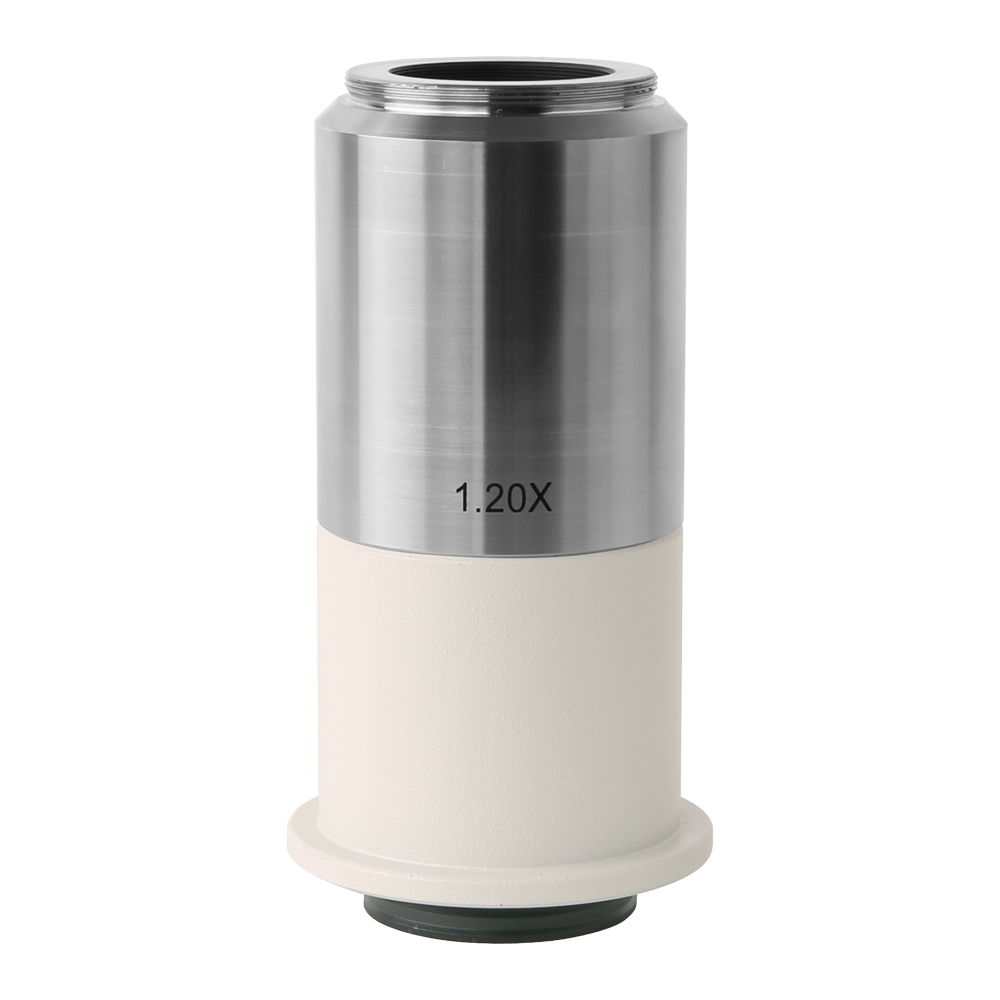

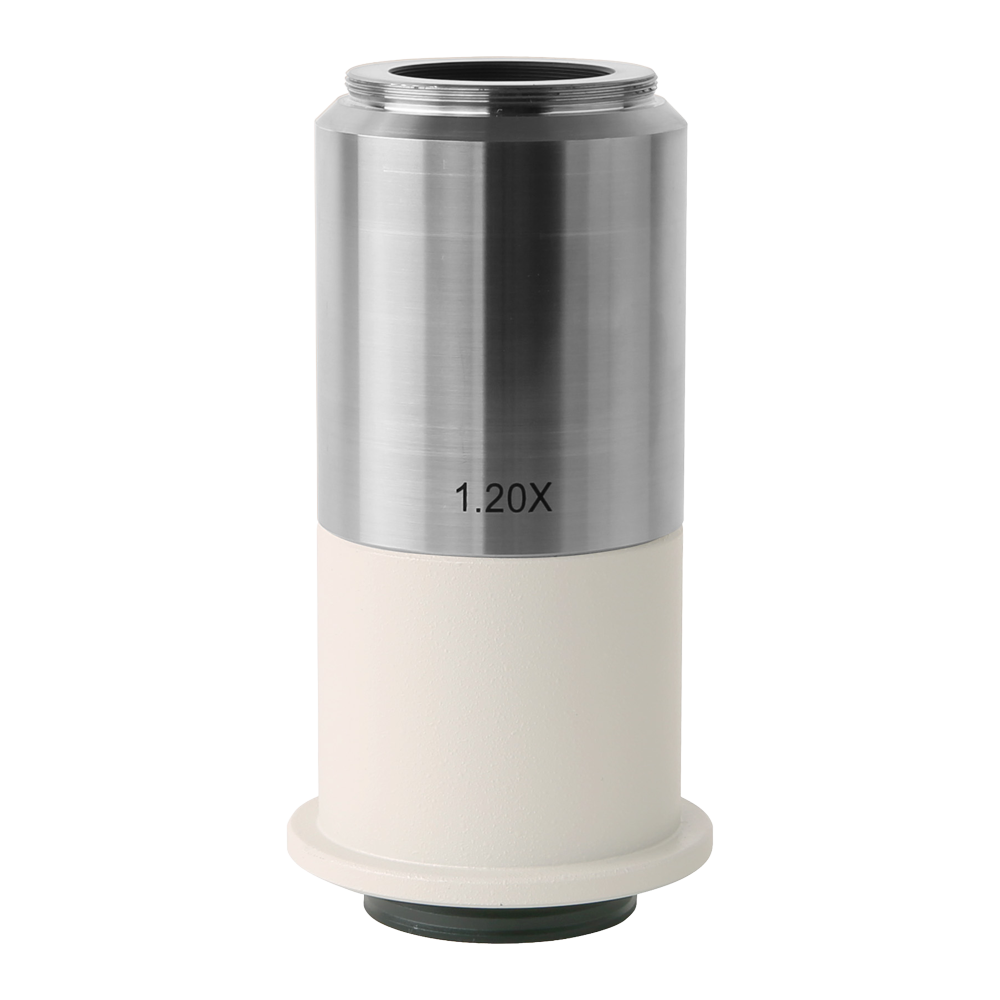

| NK120XT2 | 1,2× | T2-Mount | 4/3",1" |

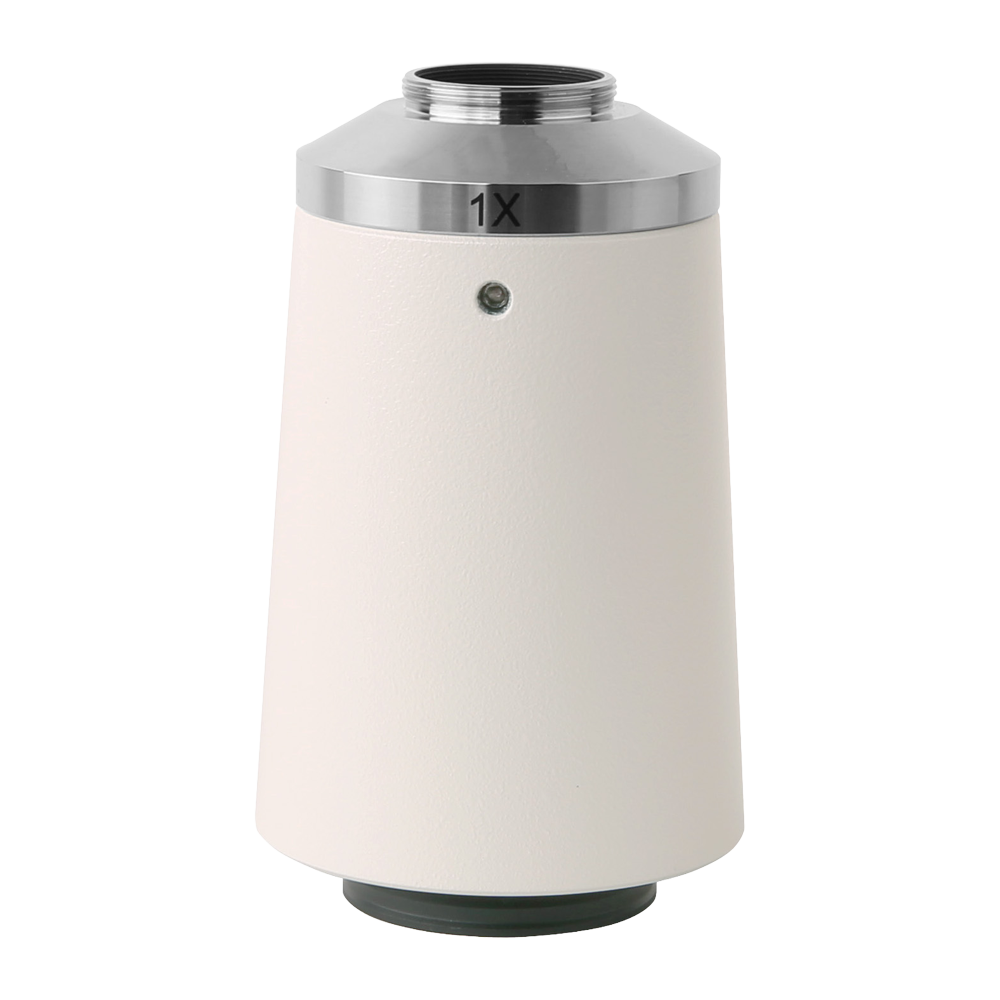

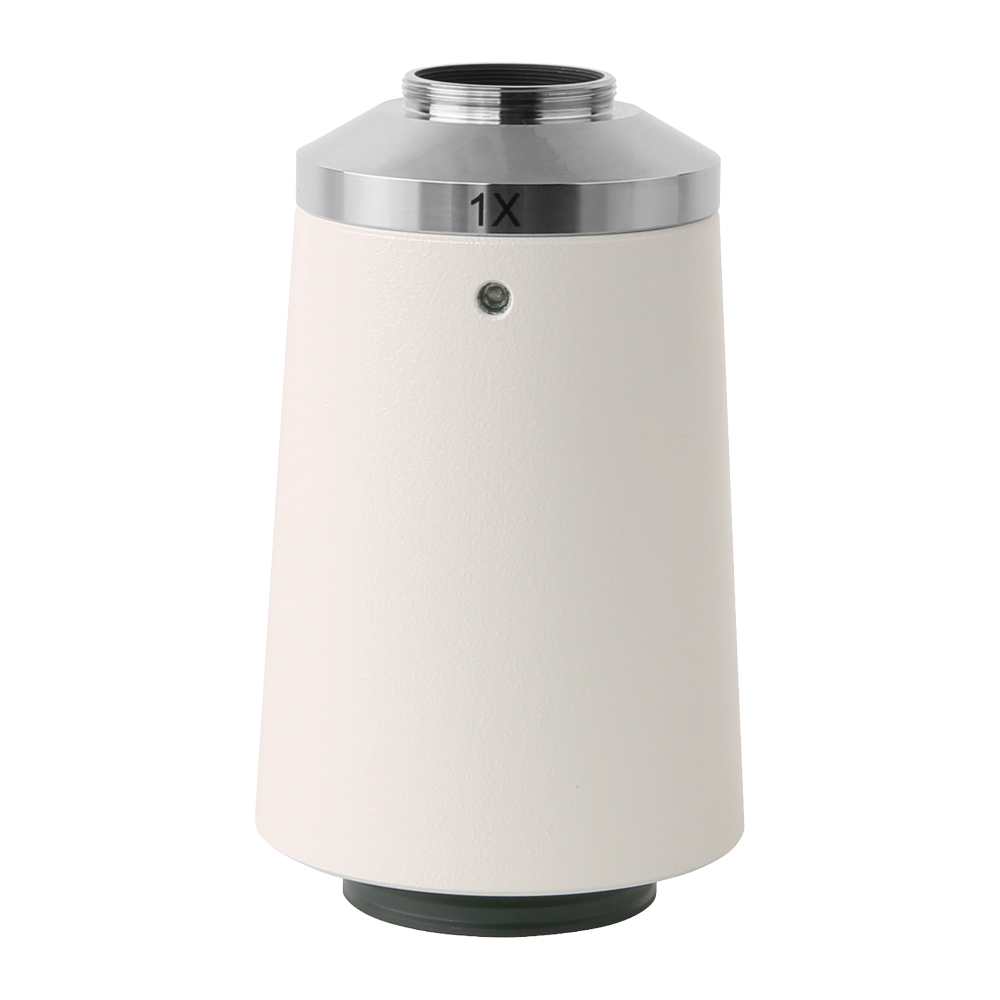

| NK100XC | 1,0× | C-Mount | 1",2/3" |

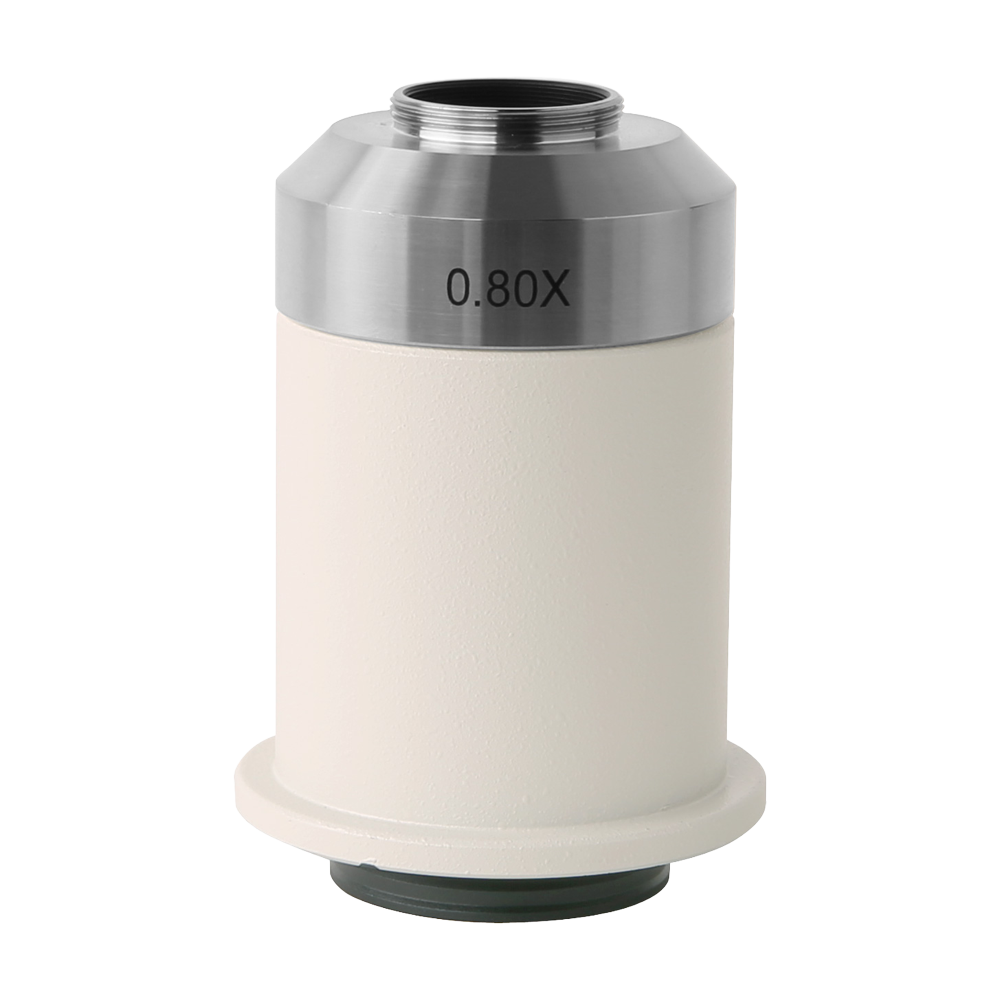

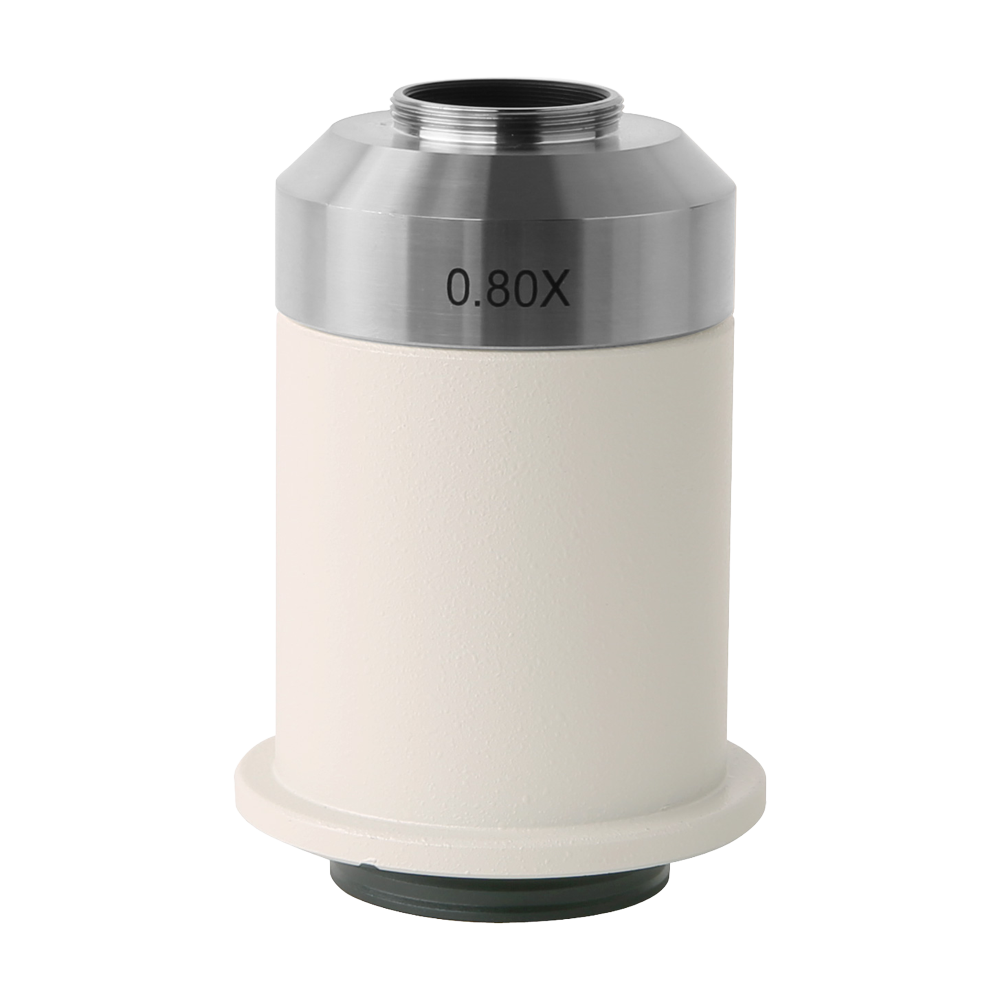

| NK080XC | 0,8× | C-Mount | 1",2/3" |

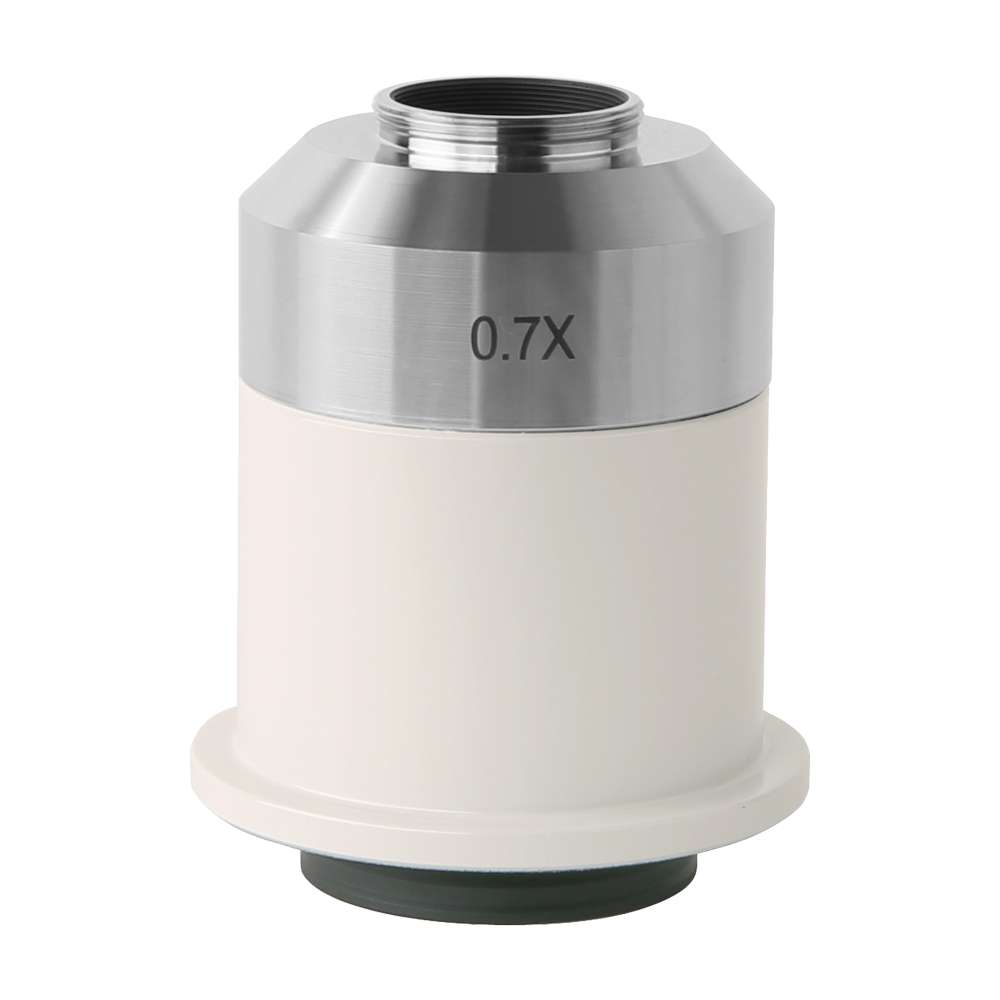

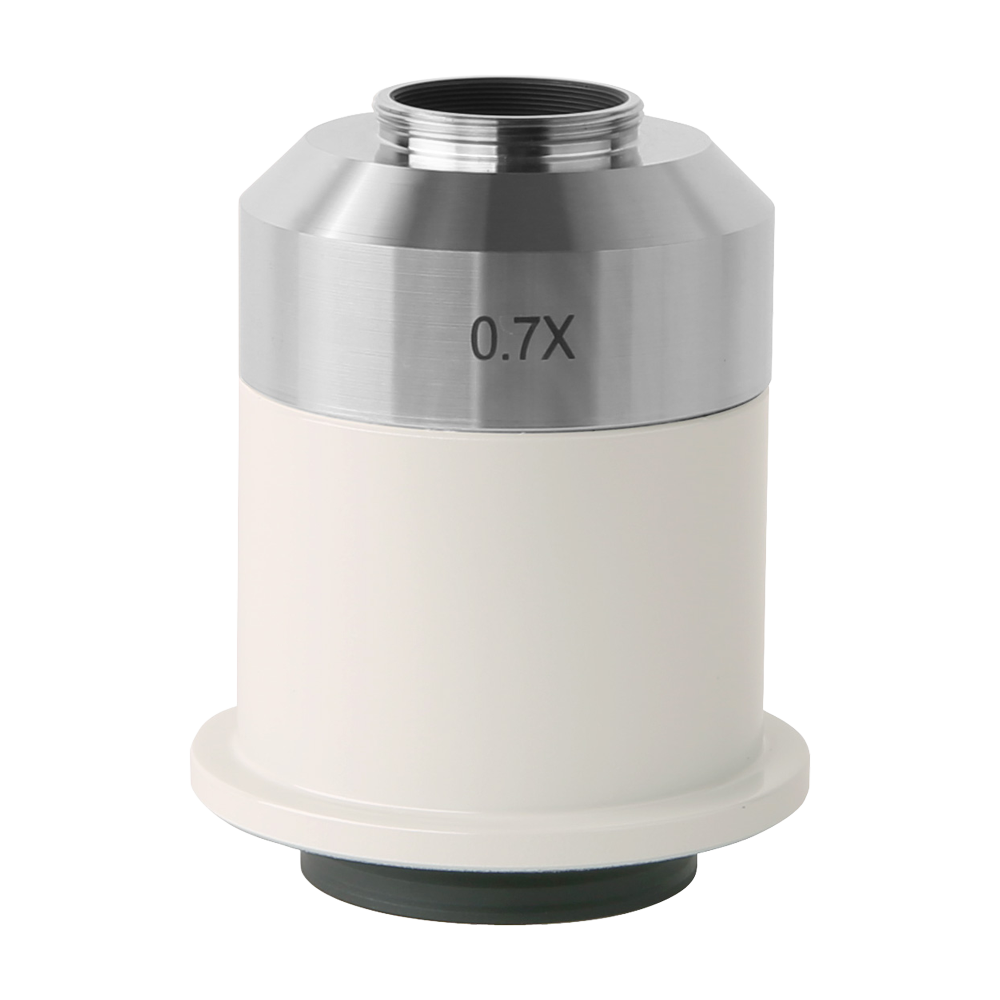

| NK070XC | 0,7× | C-Mount | 2/3",1/1,8",1/2" |

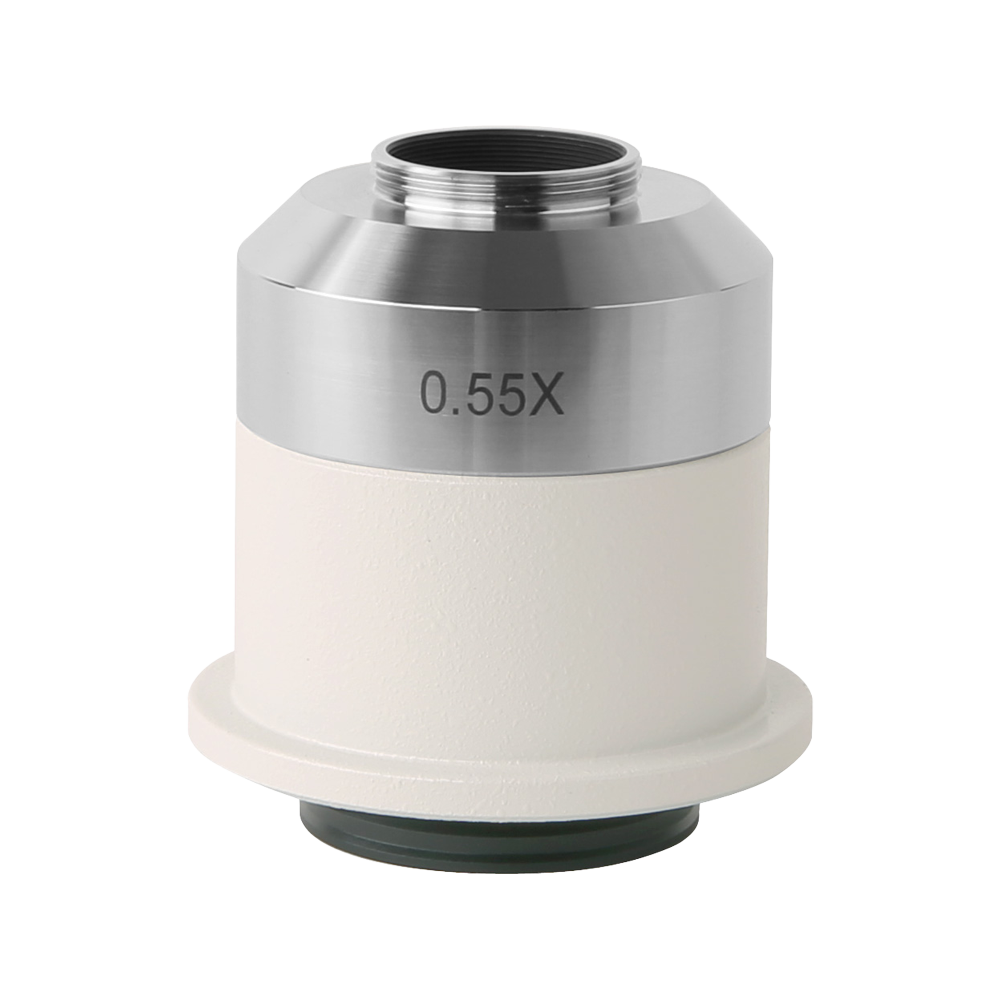

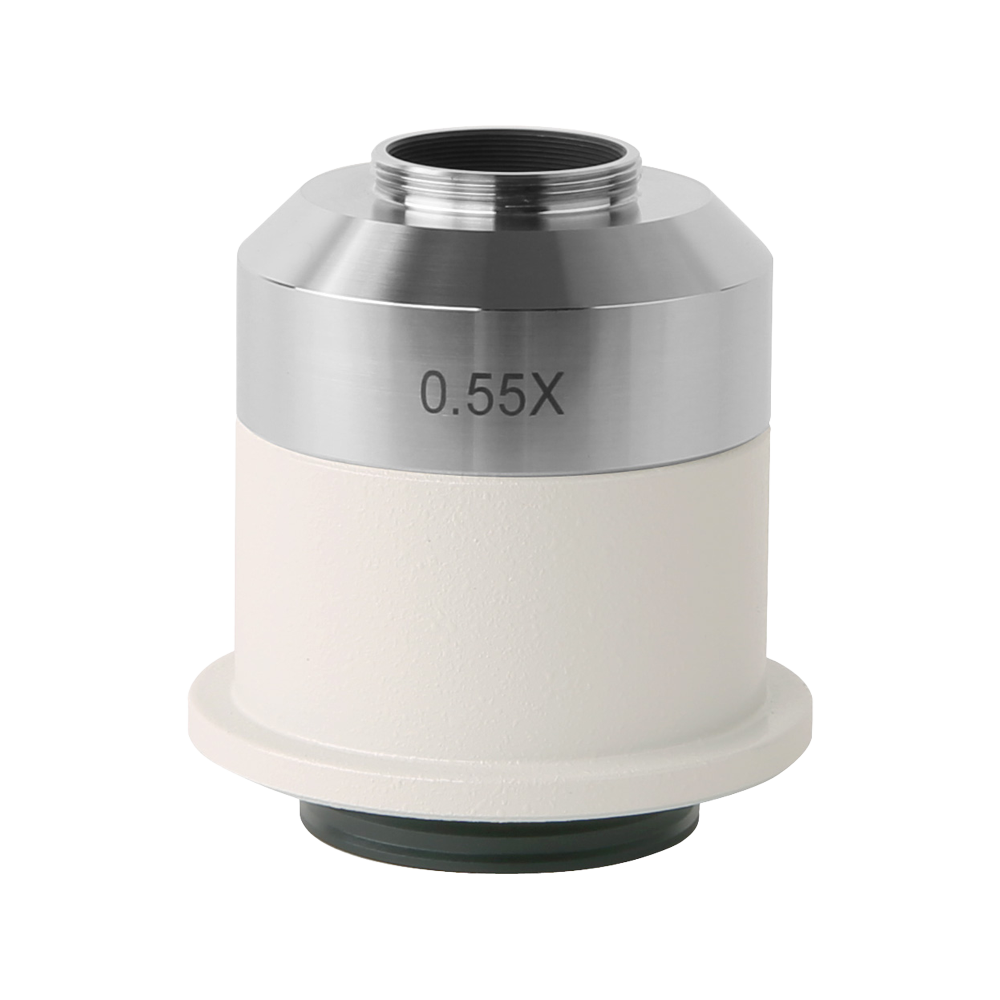

| NK055XC | 0,55× | C-Mount | 1/1,8",1/2",1/2,5" |

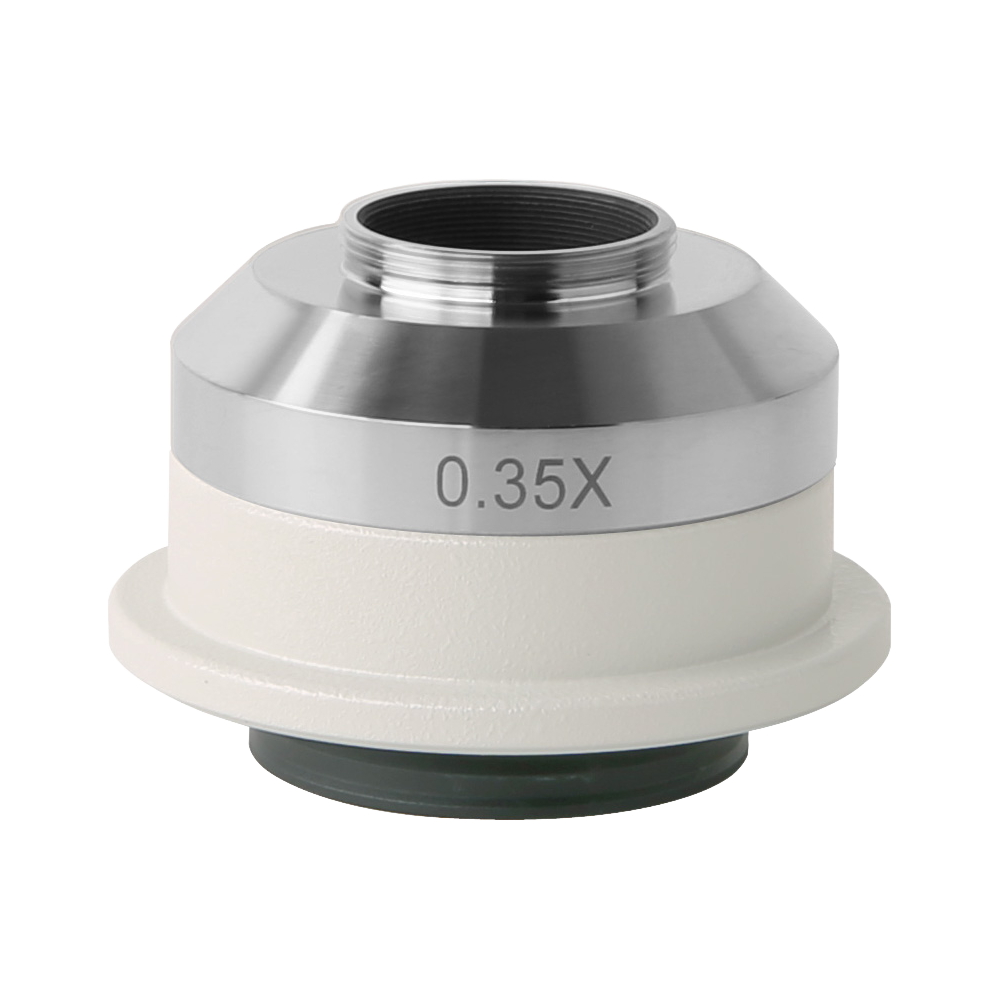

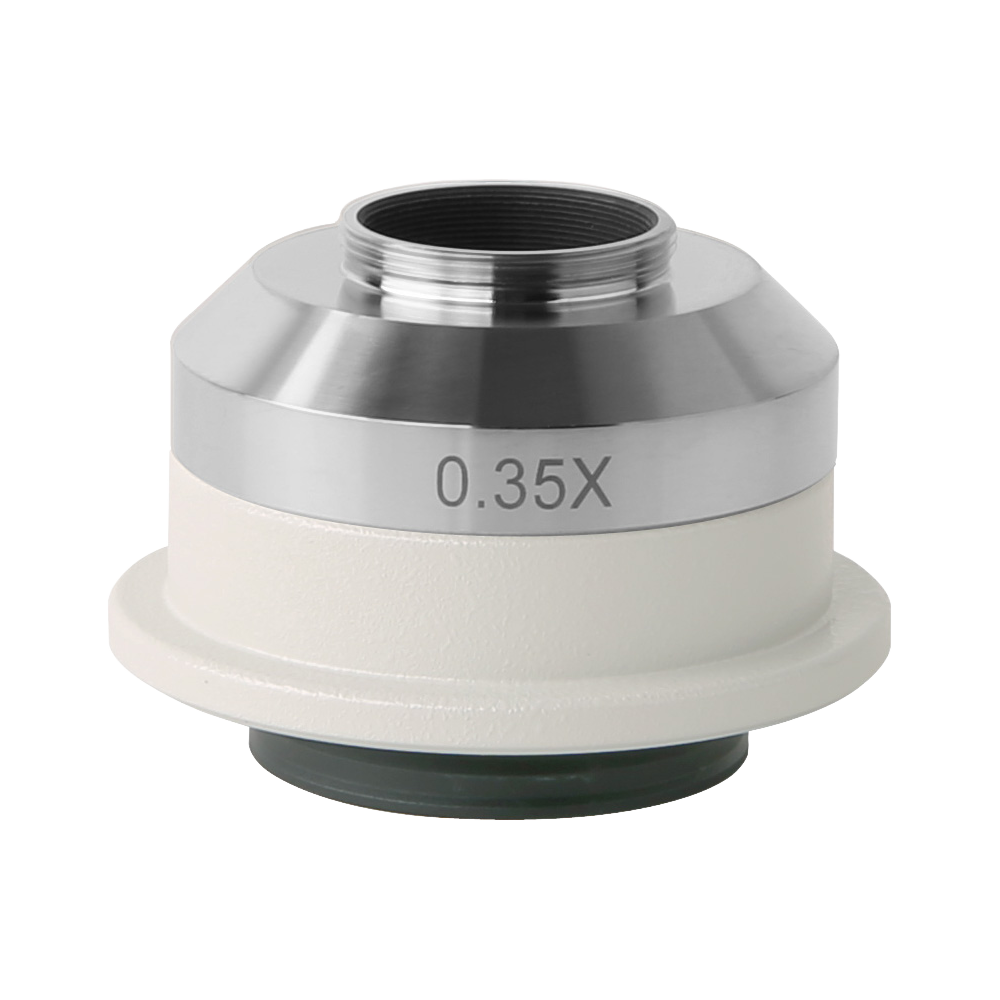

| NK035XC | 0,35× | C-Mount | 1/2,5",1/3",1/4" |
Kompatibilitätserklärung
Wichtiger Hinweis
Bitte wählen Sie das passende Adaptermodell basierend auf Ihrem Mikroskopmodell, Kamera-Sensorgröße und Bildgebungsanforderungen. Bei Fragen kontaktieren Sie bitte unser technisches Support-Team.
Sensorgrößen-Referenz
| Sensorgröße | Diagonale Länge (mm) | Typische Auflösung | Empfohlene Vergrößerung |
|---|---|---|---|
| 1/4" | 4,5 | 640×480 | 0,35× |
| 1/3" | 6,0 | 800×600 | 0,35× – 0,5× |
| 1/2.5" | 7,2 | 1280×960 | 0,5× |
| 1/2" | 8,0 | 1600×1200 | 0,5× – 0,65× |
| 1/1.8" | 8,9 | 1920×1080 | 0,65× |
| 2/3" | 11,0 | 2048×1536 | 0,65× – 1,0× |
| 1" | 16,0 | 2592×1944 | 1,0× – 1,2× |
| 4/3" | 22,5 | 4096×3072 | 1,2× – 1,5× |
| 1.8" | 28,8 | 4000×3000 | 1,5× |
Auswahlempfehlungen
- Kleine Sensoren (1/4" – 1/3"): Empfohlen 0,35× Vergrößerung für maximalen Sichtfeldbereich
- Mittlere Sensoren (1/2" – 2/3"): Empfohlen 0,5× – 0,65× Vergrößerung für Balance zwischen Sichtfeld und Auflösung
- Große Sensoren (1" – 4/3"): Empfohlen 1,0× – 1,5× Vergrößerung für höhere räumliche Auflösung
- Extra große Sensoren (1.8"): Empfohlen 2,25× Vergrößerung für hochauflösende Bildgebungsanforderungen
