Zeiss 60N-C Markenspezifische Schnittstellenadapter
Produkteinführung
Die Zeiss 60N-C Schnittstellenadapter-Serie wurde speziell für Zeiss 60N-C Mikroskope entwickelt. Sie bietet verschiedene Vergrößerungsoptionen und Schnittstellentypen, um perfekte Kompatibilität mit verschiedenen Kamerasensoren zu gewährleisten. Diese Produktserie verwendet präzises optisches Design und CNC-Fertigungstechnologie, um hervorragende Bildqualität und langfristige Stabilität zu garantieren.
Zeiss 60N-C Produktmerkmale
- Wandelt Zeiss-Trinokular-Fototuben (Standard-Außendurchmesser M52x1mm) in C-Mount (Außengewinde 25.4 mm, 32 TPI), T2-Mount (Außengewinde 42 mm, Steigung 0.75 mm) und M52-Mount (Außengewinde 52 mm, Steigung 0.75 mm) um
- Integrierte Reduktionsoptiken mit unterschiedlichen Vergrößerungen (2.25X, 1.5X, 1.2X, 1.0X, 0.8X, 0.63X, 0.5X), um das optimale Bildfeld aus dem Trinokular zu erhalten
- Kompatible Sensorgrößen: 2.7”, 1.8”, 4/3”, 1”, 2/3”, 1/1.8”, 1/2” und 1/2.5” CCD- oder CMOS-Sensorchips
- Kompatibel mit ZEISS Axio UIS-Trinokular-Mikroskopen
- CNC-präzisionsgefertigtes Gehäuse für hohe Genauigkeit und Langlebigkeit
- Vollständige Parfokalität zwischen Abbildung im Objektiv und im Okular
- Adapter erreicht die Kontrastübertragungsfunktion an der Beugungsgrenze und gewährleistet Bildschärfe
- Eintrittspupille des Objektivs und Austrittspupille der UIS-Mikroskope sind vollständig abgestimmt und sichern die Bildqualität
- Abmessungszeichnung verfügbar, um eine perfekte Anpassung an Mikroskop-Fototubus/-kopf/-öffnung sicherzustellen
Produktdetails
Produktübersicht
Die Zeiss 60N-C Schnittstellenadapter-Serie wurde speziell für Zeiss 60N-C Markenmikroskope maßgefertigt. Durch präzises optisches Design und mechanische Fertigung wird eine perfekte Abstimmung zwischen Mikroskop und verschiedenen Kameras erreicht.
Kernvorteile
- Präzises optisches Design: Optimiert mit professioneller optischer Designsoftware, um optimale Lichtweg-Übertragung vom Mikroskop zur Kamera zu gewährleisten und beugungsbegrenzte Bildqualität zu erreichen
- Vollständiges Parfokales Design: Der Adapter erreicht vollständige Parfokalität mit der Okular-Beobachtung, ermöglicht nahtloses Umschalten zwischen Okular-Beobachtung und Kamerabildgebung
- Mehrere Vergrößerungsoptionen: Von 0,5X bis 2,25X verschiedene Vergrößerungsoptionen verfügbar, abgestimmt auf die tatsächlich unterstützten Sensorgrößen von 1/2.5" bis 2.7" für optimale Sichtfeldabdeckung
- CNC-Präzisionsfertigung: Hochpräzise CNC-Bearbeitung gewährleistet mechanische Maßgenauigkeit und Montage-Zuverlässigkeit für langfristig stabile Nutzung
- Multi-Schnittstellen-Kompatibilität: Unterstützt C-Mount, T2-Mount, M52 und andere Standardschnittstellen, kompatibel mit den meisten Industrie- und Forschungskameras auf dem Markt
Anwendungsbereiche
Forschungslabore
Bietet hochwertige Mikroskopie-Bildgebungslösungen für Forschungsinstitute und Universitätslabore, unterstützt verschiedene wissenschaftliche Forschungs- und Lehranforderungen
Industrielle Inspektion
Anwendung in Qualitätsprüfung und Fehleranalyse in Halbleiter-, Elektronik-, Material- und anderen Industrien, bietet zuverlässige Bildgebungsunterstützung
Medizinische Diagnose
Bietet hochauflösende Bildgebung für Pathologie- und Laborabteilungen in Krankenhäusern, unterstützt Krankheitsdiagnose und medizinische Forschung
Lehre und Ausbildung
Bietet moderne Mikroskopie-Lehrausrüstung für Bildungseinrichtungen, verbessert Unterrichtseffektivität und Lernerfahrung der Studierenden
Zeiss 60N-C Adapter-Serienvergleich
| Produktmodell | Vergrößerung | Schnittstelle | Sensorkompatibilität |
|---|---|---|---|

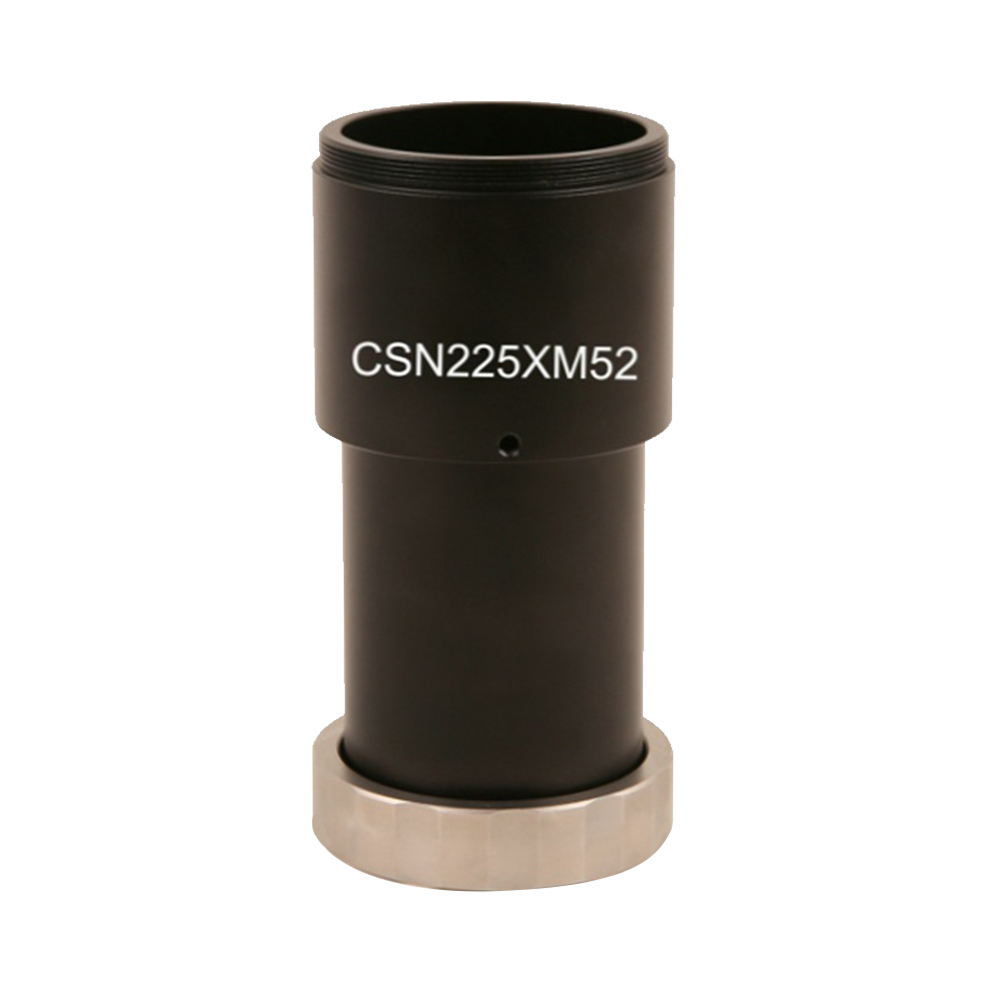

| CSN225XM52 | 2.25X | M52 | 2.7”,1.8”,4/3”,1” |
| CSN150XT2 | 1.5X | T2-Mount | 1.8”,4/3”,1”,2/3” |

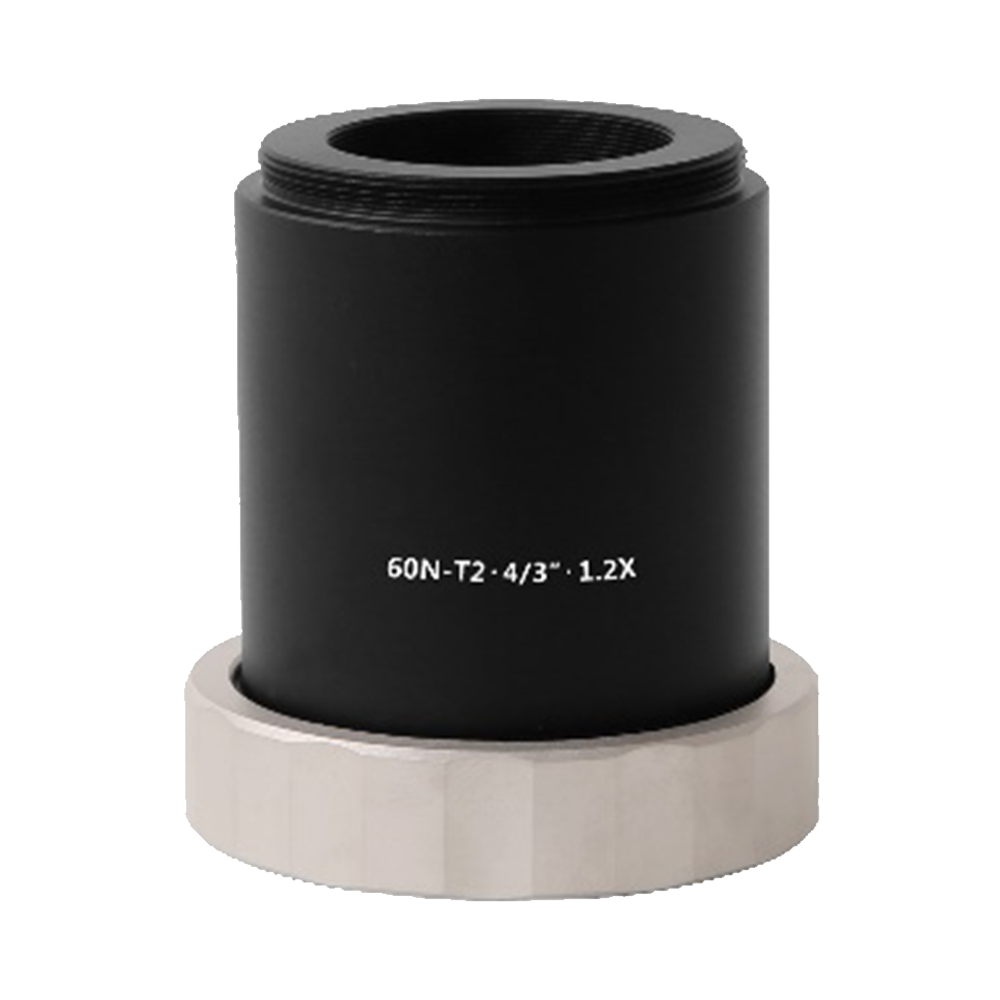

| CSN120XT2 | 1.2X | T2-Mount | 1”,4/3” |

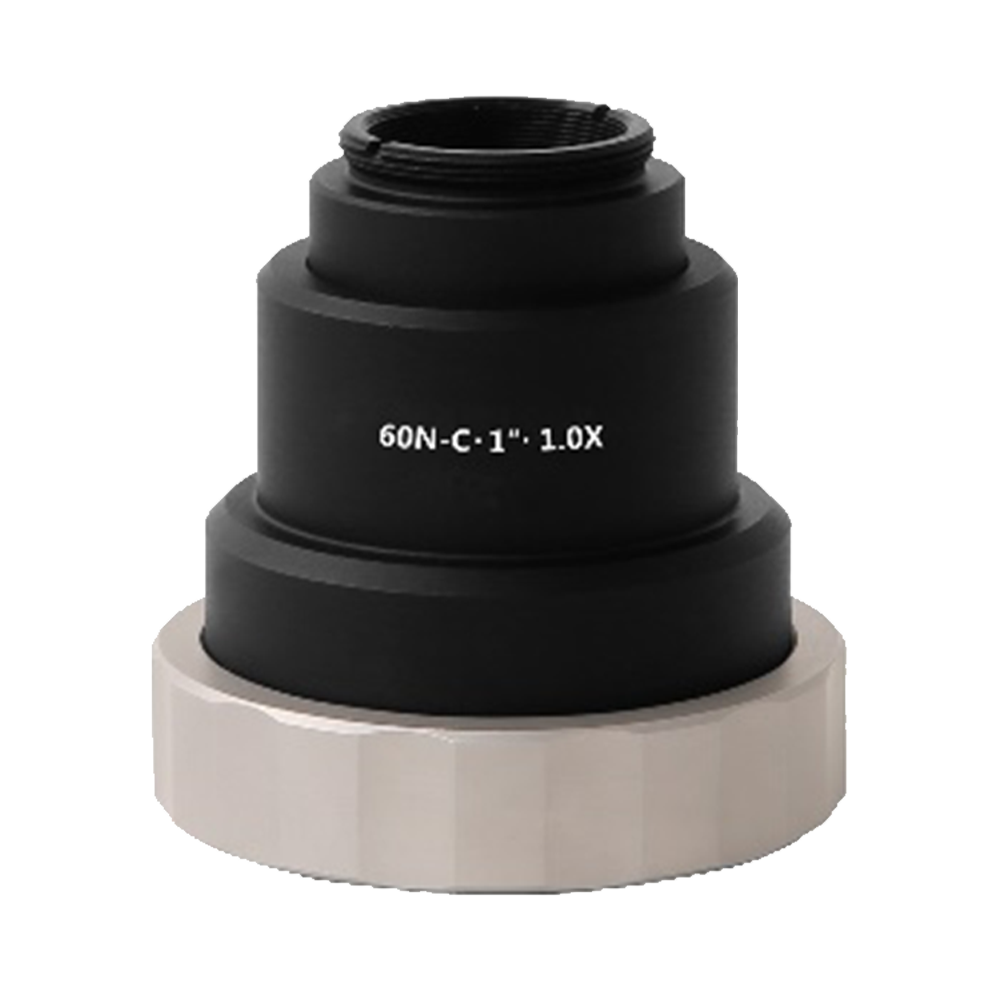

| CSN100XC | 1.0X | C-Mount | 1”,2/3” |

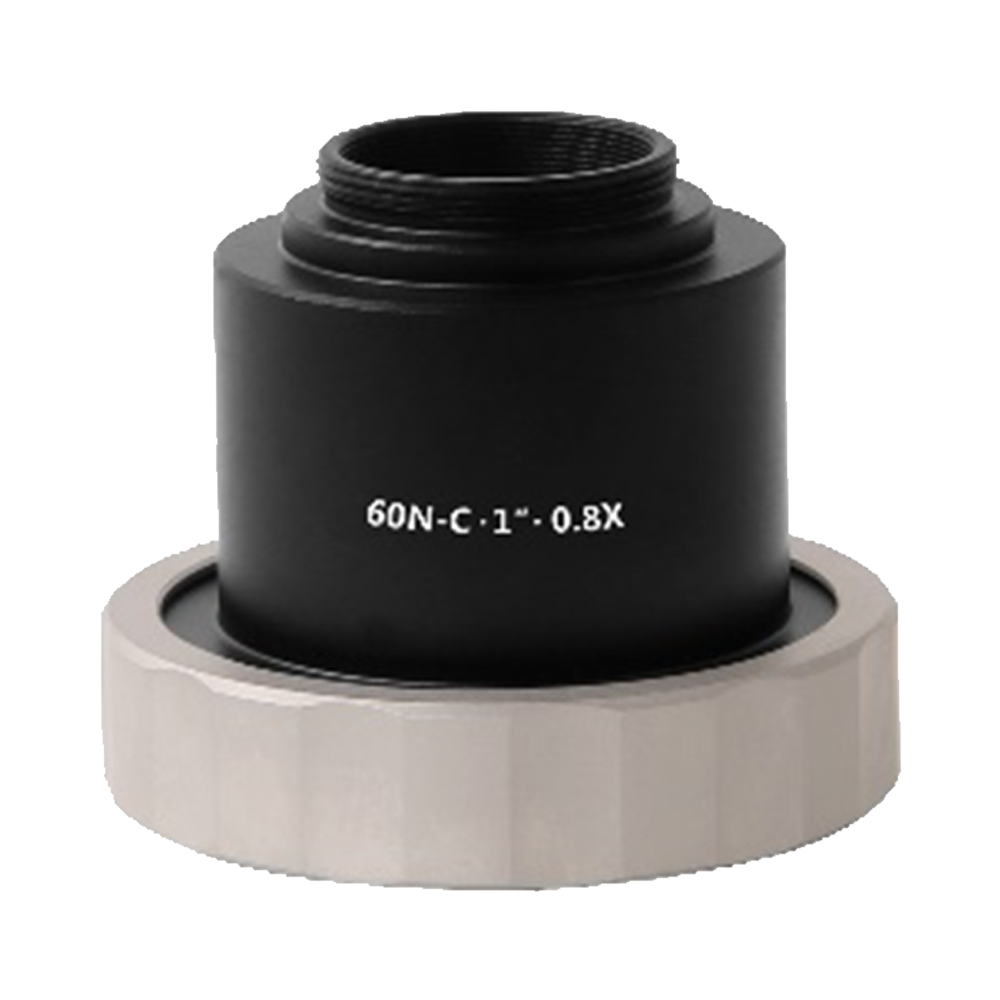

| CSN080XC | 0.8X | C-Mount | 1”,2/3” |

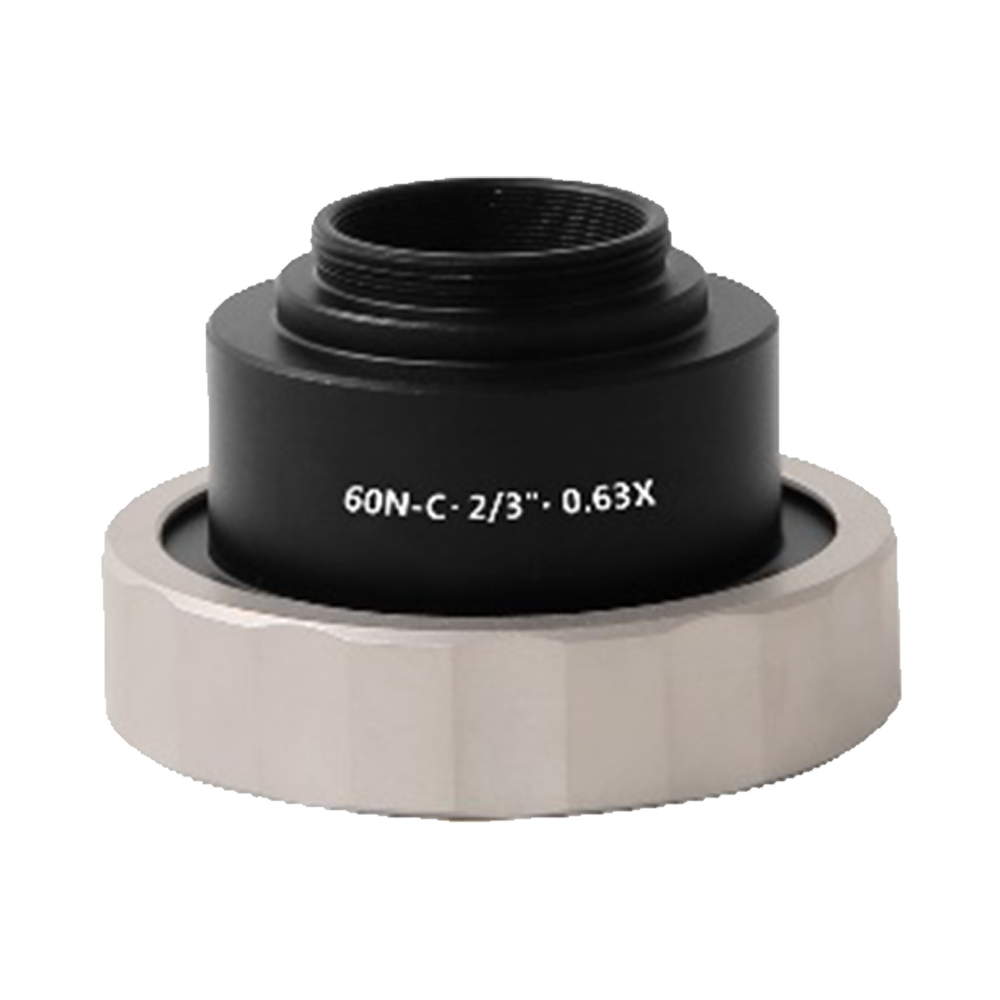

| CSN063XC | 0.63X | C-Mount | 2/3”,1/1.8”,1/2” |

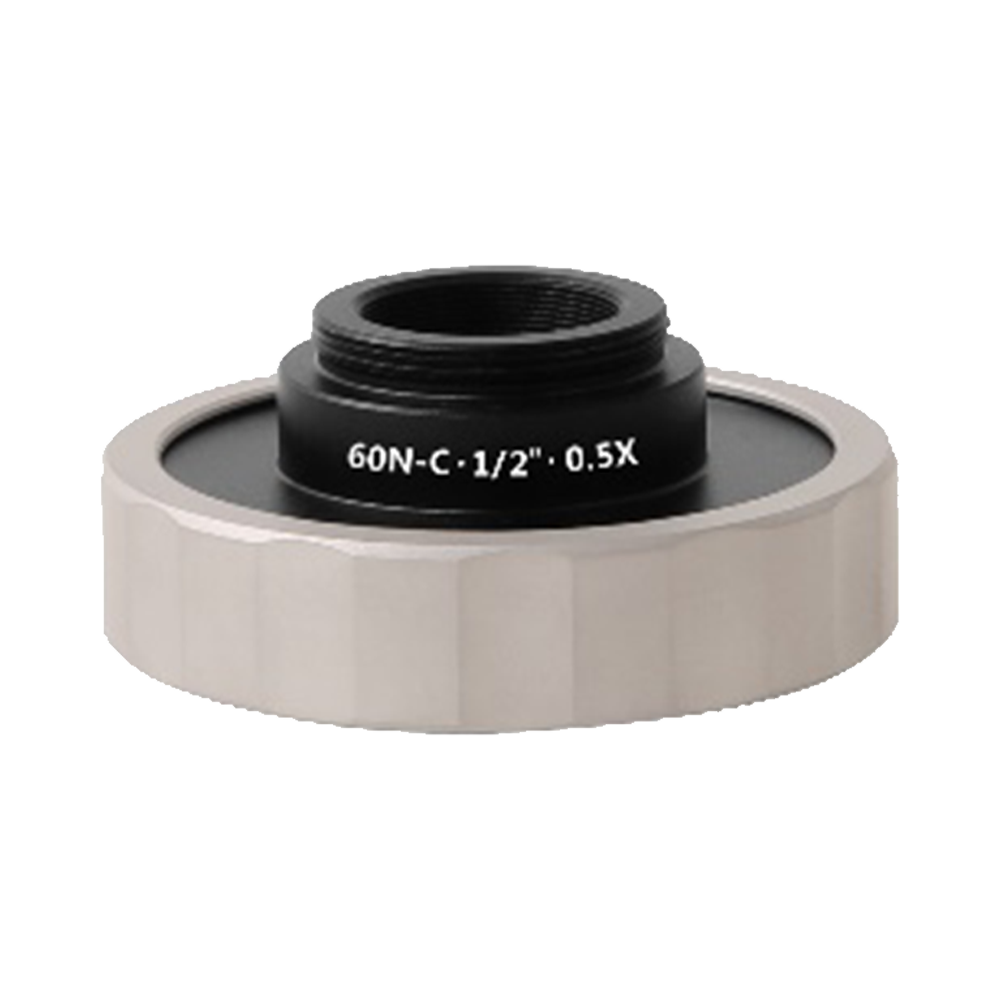

| CSN050XC | 0.5X | C-Mount | 1/1.8”,1/2”,1/2.5” |
Kompatibilitätserklärung
Wichtiger Hinweis
Bitte wählen Sie das passende Adaptermodell basierend auf Ihrem Mikroskopmodell, Kamera-Sensorgröße und Bildgebungsanforderungen. Bei Fragen kontaktieren Sie bitte unser technisches Support-Team.
Sensorgrößen-Referenz
| Sensorgröße | Passende Modelle | Empfohlene Vergrößerung |
|---|---|---|
| 1/2.5" | CSN050XC | 0.5X |
| 1/2" | CSN050XC, CSN063XC | 0.5X – 0.63X |
| 1/1.8" | CSN050XC, CSN063XC | 0.5X – 0.63X |
| 2/3" | CSN063XC, CSN080XC, CSN100XC, CSN150XT2 | 0.63X – 1.5X |
| 1" | CSN080XC, CSN100XC, CSN120XT2, CSN150XT2, CSN225XM52 | 0.8X – 2.25X |
| 4/3" | CSN120XT2, CSN150XT2, CSN225XM52 | 1.2X – 2.25X |
| 1.8" | CSN150XT2, CSN225XM52 | 1.5X – 2.25X |
| 2.7" | CSN225XM52 | 2.25X |
Auswahlempfehlungen
- Kleine Sensoren (1/2.5" – 1/1.8"): Empfohlen werden 0.5X bis 0.63X für ein ausgewogenes Sichtfeld bei kompakten Sensorformaten.
- Mittlere Sensoren (2/3" – 1"): Empfohlen werden 0.63X bis 1.2X, je nach gewünschtem Verhältnis zwischen Sichtfeld und Detailauflösung.
- Große Sensoren (4/3" – 1.8"): Empfohlen werden 1.2X bis 2.25X, um große Sensorflächen passend auszuleuchten.
- 2.7"-Sensoren: Für 2.7"-Sensoren ist ausschließlich CSN225XM52 mit 2.25X vorgesehen.
