Zeiss P95 Markenspezifische Schnittstellenadapter
Produkteinführung
Die Zeiss P95 Schnittstellenadapter-Serie wurde speziell für Zeiss P95 Mikroskope entwickelt. Sie bietet verschiedene Vergrößerungsoptionen und Schnittstellentypen, um perfekte Kompatibilität mit verschiedenen Kamerasensoren zu gewährleisten. Diese Produktserie verwendet präzises optisches Design und CNC-Fertigungstechnologie, um hervorragende Bildqualität und langfristige Stabilität zu garantieren.
Zeiss P95 Produktmerkmale
- Wandelt Zeiss-Trinokular-Fototuben (Standard-Innendurchmesser ISO 30 mm) in C-Mount (Außengewinde 25.4 mm, 32 TPI), T2-Mount (Außengewinde 42 mm, Steigung 0.75 mm) und M52-Mount (Außengewinde 52 mm, Steigung 0.75 mm) um
- Integrierte Reduktionsoptiken mit unterschiedlichen Vergrößerungen (2.25X, 1.5X, 1.2X, 1X, 0.80X, 0.63X, 0.5X, 0.35X), um das beste Bildfeld aus dem Trinokular zu erhalten
- Kompatible Sensorgrößen: 2.7”, 1.8”, 4/3”, 1”, 2/3”, 1/1.8”, 1/2”, 1/2.5”, 1/3” oder 1/4” CCD- oder CMOS-Sensorchips
- Kompatibel mit ZEISS UIS-Trinokular-Mikroskopserien wie Zeiss PrimoStar-Serie und Zeiss Primo Vert-Serie
- CNC-präzisionsgefertigtes Gehäuse für hohe Genauigkeit und Langlebigkeit
- Vollständige Parfokalität zwischen Abbildung im Objektiv und im Okular
- Adapter erreicht die Kontrastübertragungsfunktion an der Beugungsgrenze und gewährleistet Bildschärfe
- Eintrittspupille des Objektivs und Austrittspupille der UIS-Mikroskope sind vollständig abgestimmt und sichern die Bildqualität
Produktdetails
Produktübersicht
Die Zeiss P95 Schnittstellenadapter-Serie wurde speziell für Zeiss P95 Markenmikroskope maßgefertigt. Durch präzises optisches Design und mechanische Fertigung wird eine perfekte Abstimmung zwischen Mikroskop und verschiedenen Kameras erreicht.
Kernvorteile
- Präzises optisches Design: Optimiert mit professioneller optischer Designsoftware, um optimale Lichtweg-Übertragung vom Mikroskop zur Kamera zu gewährleisten und beugungsbegrenzte Bildqualität zu erreichen
- Vollständiges Parfokales Design: Der Adapter erreicht vollständige Parfokalität mit der Okular-Beobachtung, ermöglicht nahtloses Umschalten zwischen Okular-Beobachtung und Kamerabildgebung
- Mehrere Vergrößerungsoptionen: Von 0,35× bis 2,25× verschiedene Vergrößerungsoptionen verfügbar, angepasst an verschiedene Sensorgrößen für optimale Sichtfeldabdeckung
- CNC-Präzisionsfertigung: Hochpräzise CNC-Bearbeitung gewährleistet mechanische Maßgenauigkeit und Montage-Zuverlässigkeit für langfristig stabile Nutzung
- Multi-Schnittstellen-Kompatibilität: Unterstützt C-Mount, T2-Mount, M52 und andere Standardschnittstellen, kompatibel mit den meisten Industrie- und Forschungskameras auf dem Markt
Anwendungsbereiche
Forschungslabore
Bietet hochwertige Mikroskopie-Bildgebungslösungen für Forschungsinstitute und Universitätslabore, unterstützt verschiedene wissenschaftliche Forschungs- und Lehranforderungen
Industrielle Inspektion
Anwendung in Qualitätsprüfung und Fehleranalyse in Halbleiter-, Elektronik-, Material- und anderen Industrien, bietet zuverlässige Bildgebungsunterstützung
Medizinische Diagnose
Bietet hochauflösende Bildgebung für Pathologie- und Laborabteilungen in Krankenhäusern, unterstützt Krankheitsdiagnose und medizinische Forschung
Lehre und Ausbildung
Bietet moderne Mikroskopie-Lehrausrüstung für Bildungseinrichtungen, verbessert Unterrichtseffektivität und Lernerfahrung der Studierenden
Zeiss P95 Adapter-Serienvergleich
| Produktmodell | Vergrößerung | Schnittstelle | Sensorkompatibilität |
|---|---|---|---|

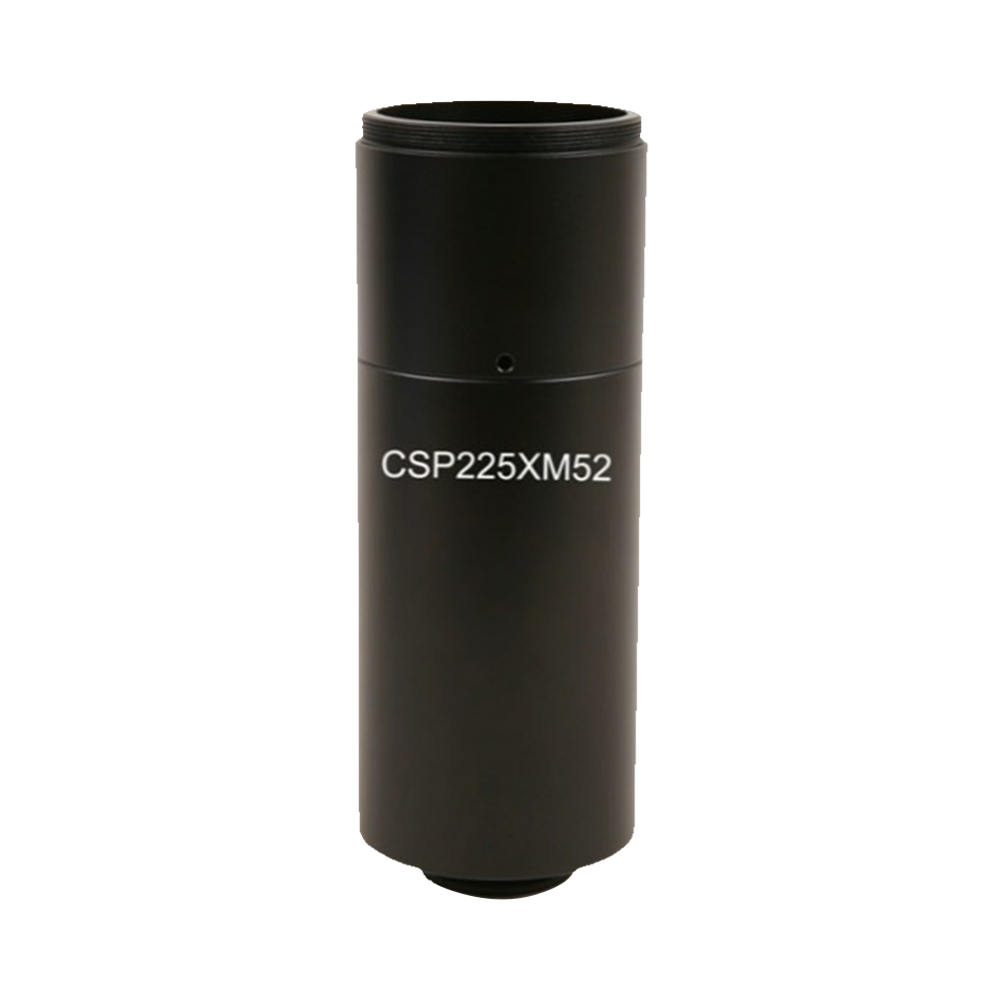

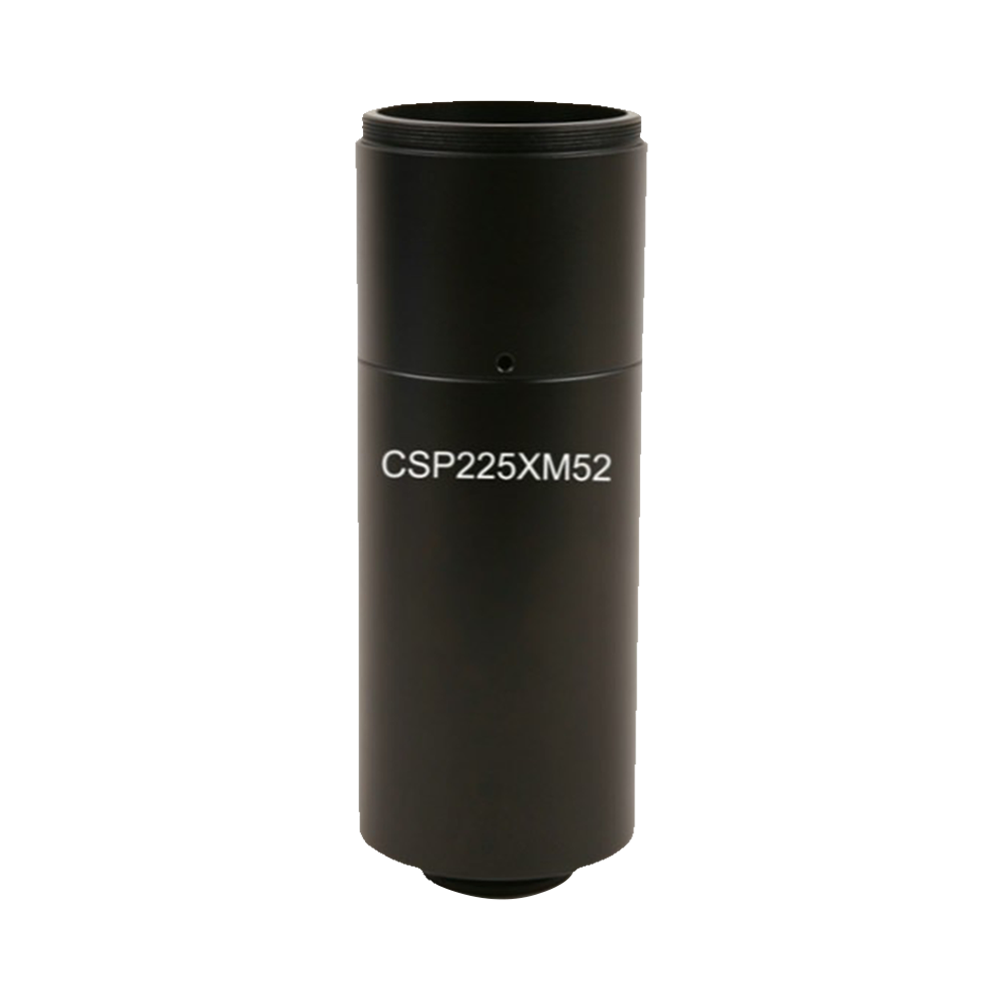

| CSP225XM52 | 2.25X | M52 | 2.7”,1.8”,4/3”,1” |

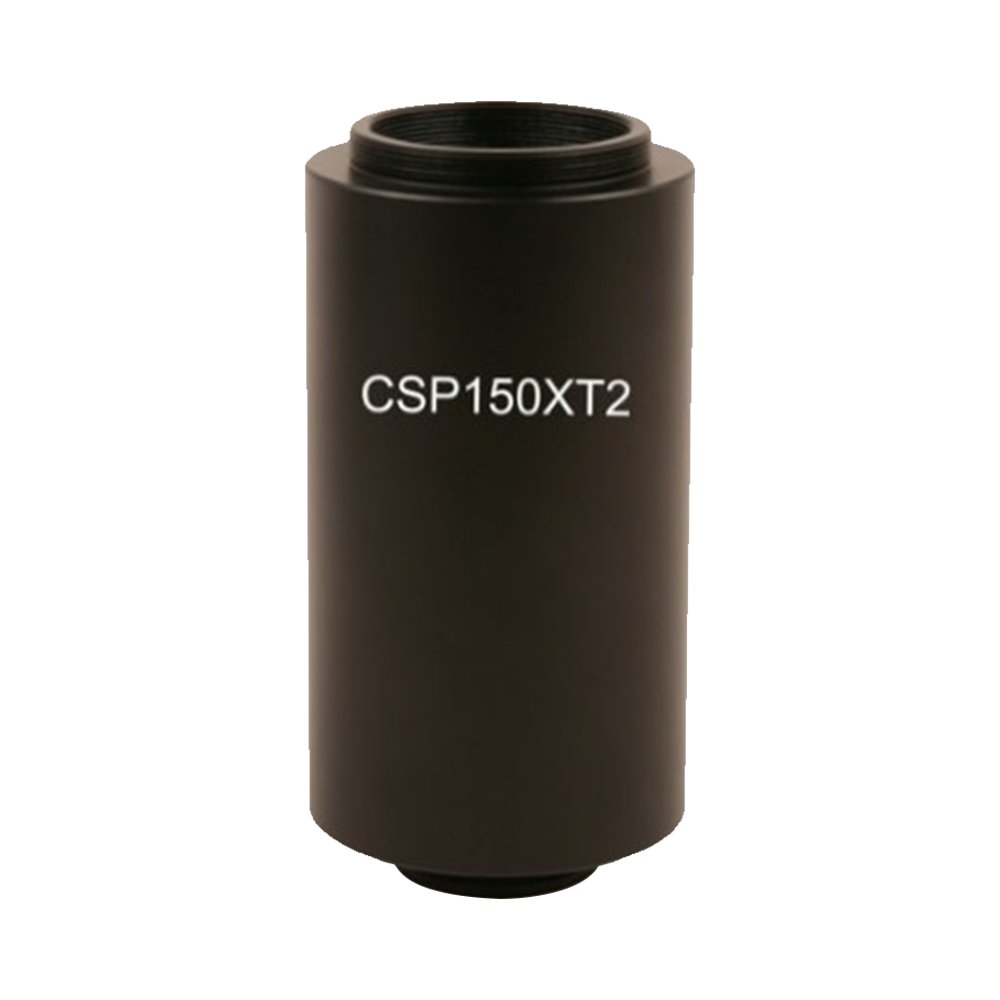

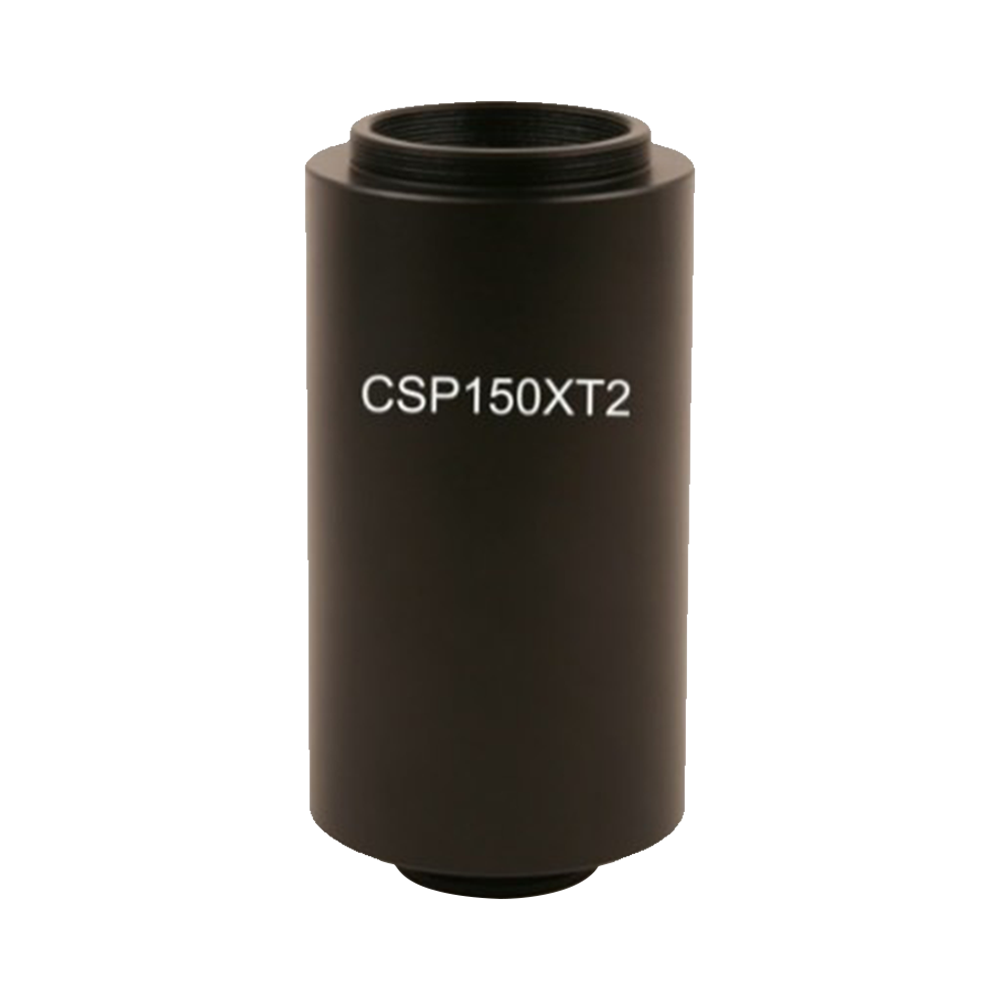

| CSP150XT2 | 1.5X | T2-Mount | 1.8”,4/3”,1”,2/3” |

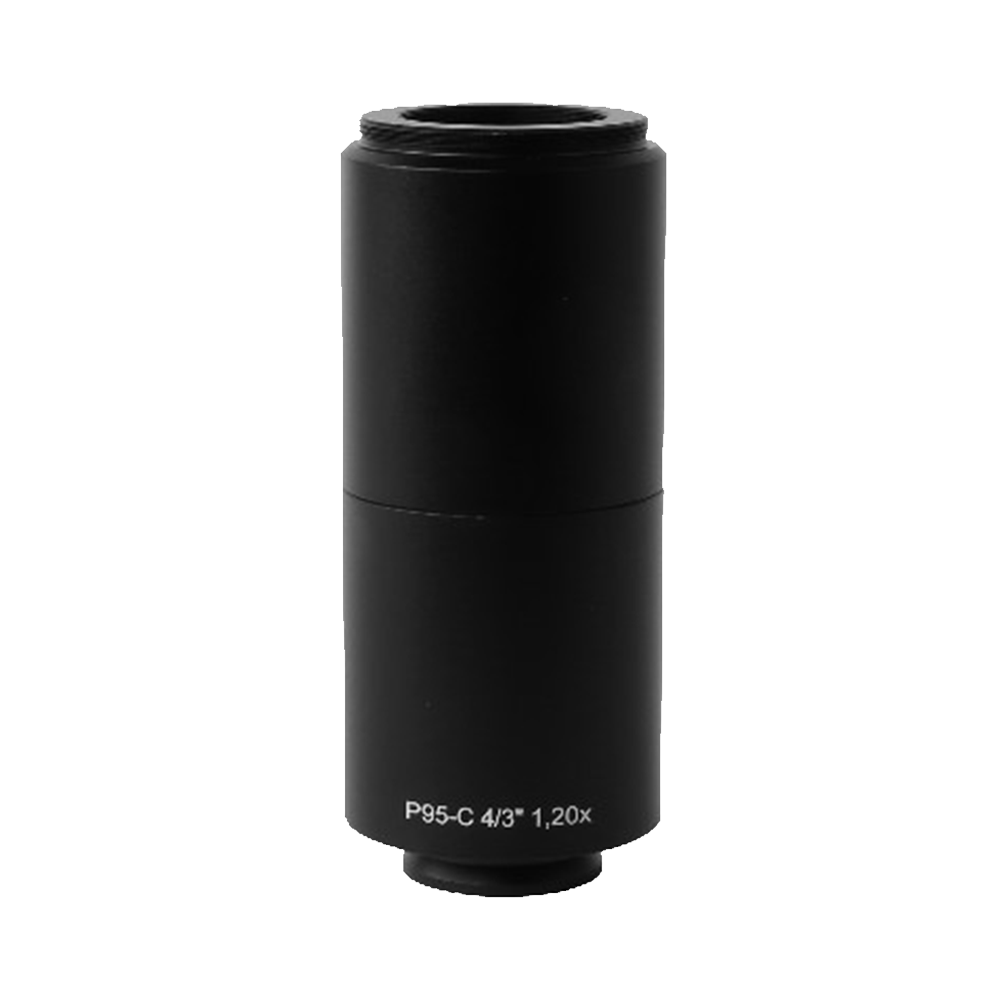

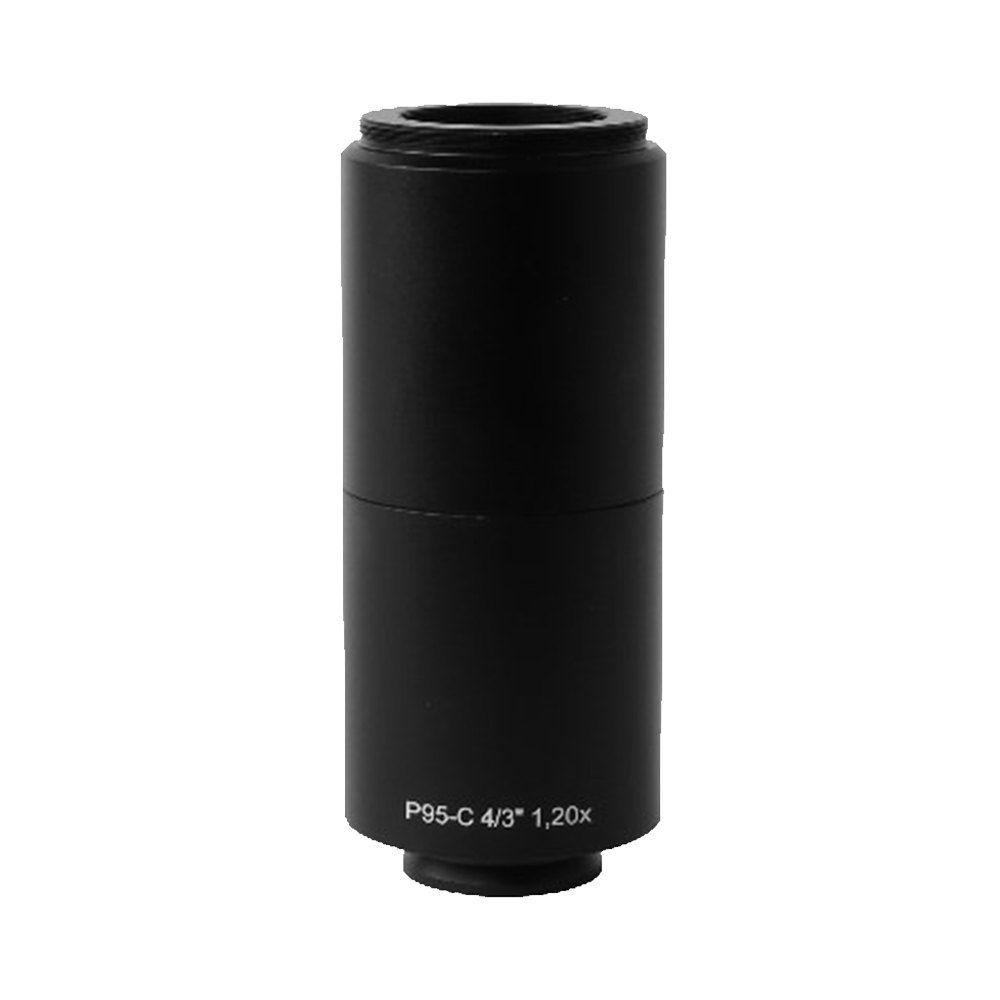

| CSP120XT2 | 1.2X | T2-Mount | 1”,4/3” |

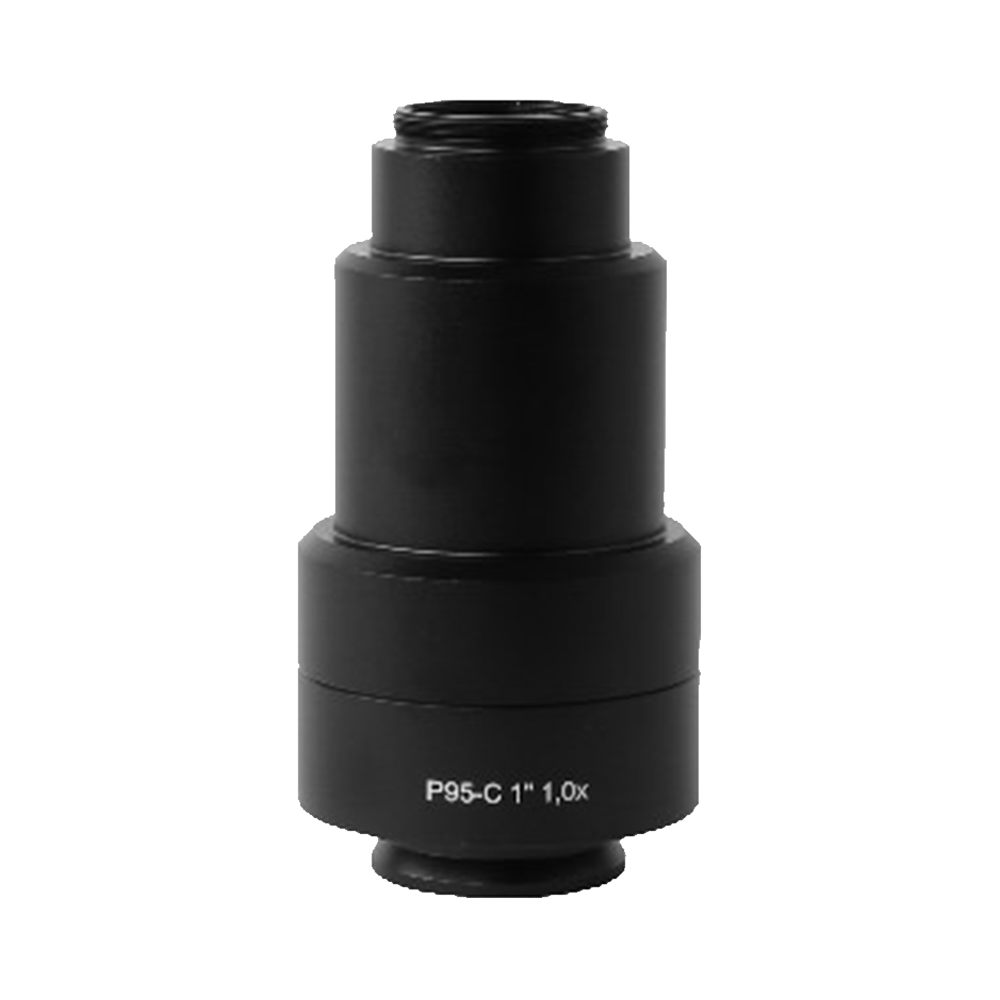

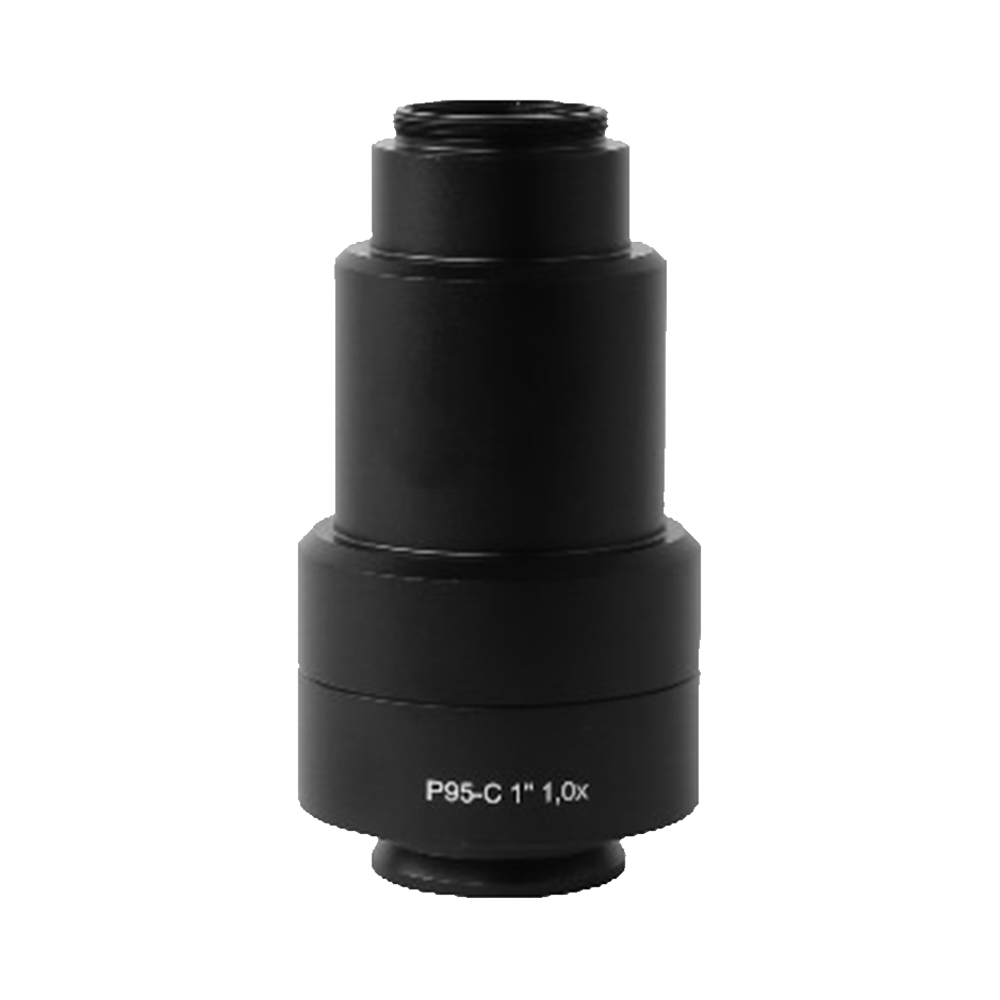

| CSP100XC | 1.0X | C-Mount | 1”,2/3” |

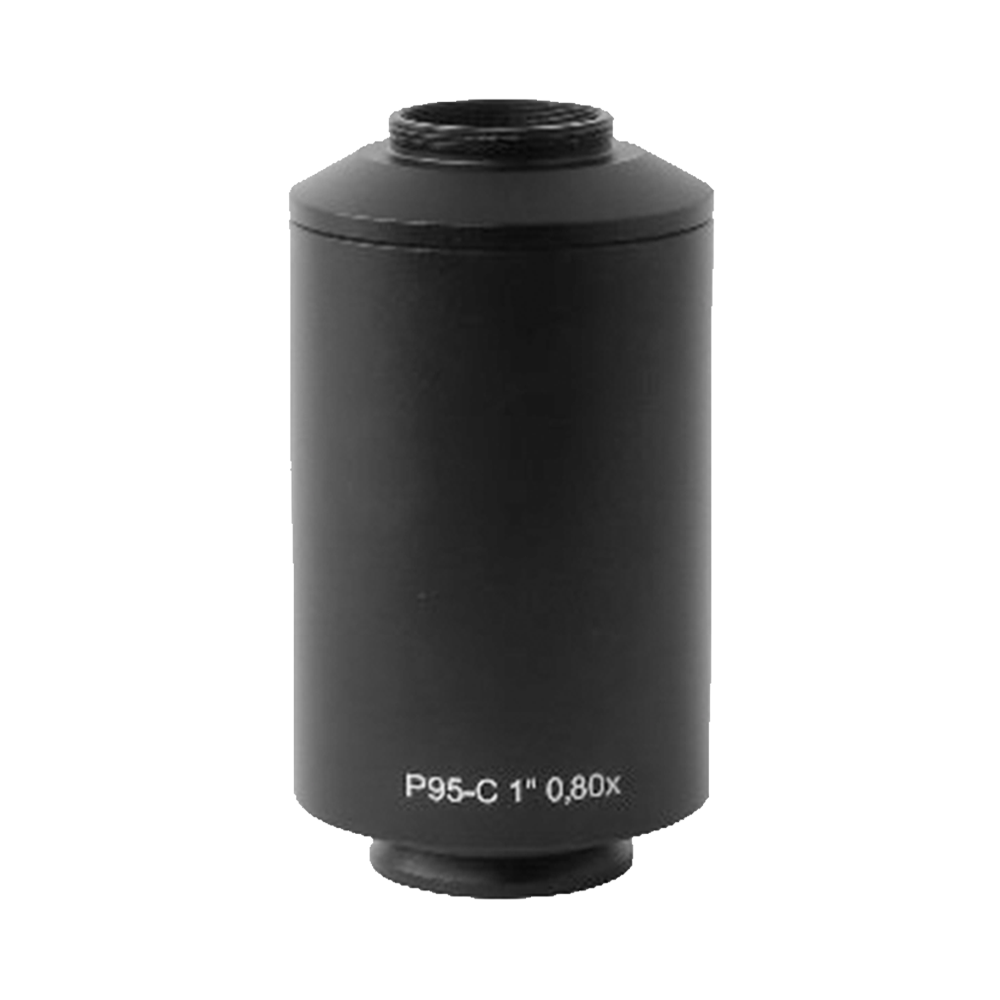

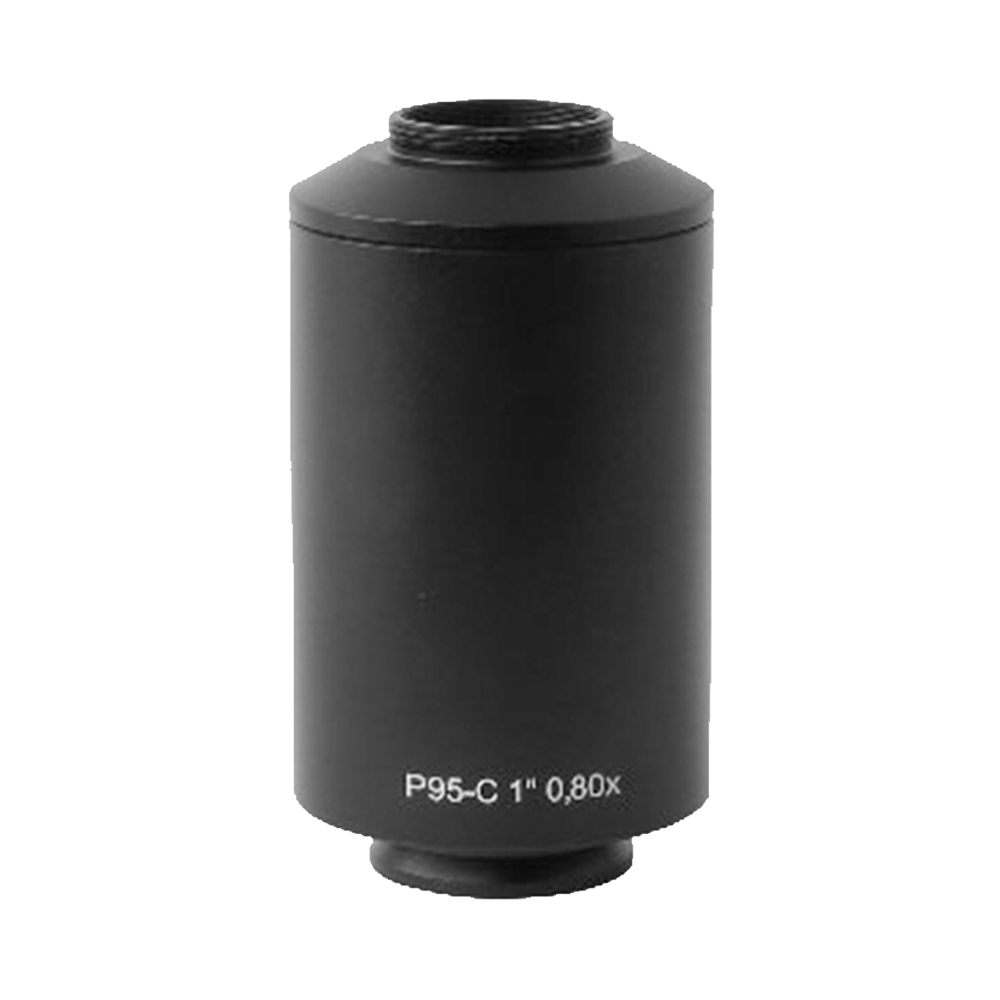

| CSP080XC | 0.8X | C-Mount | 1”,2/3” |

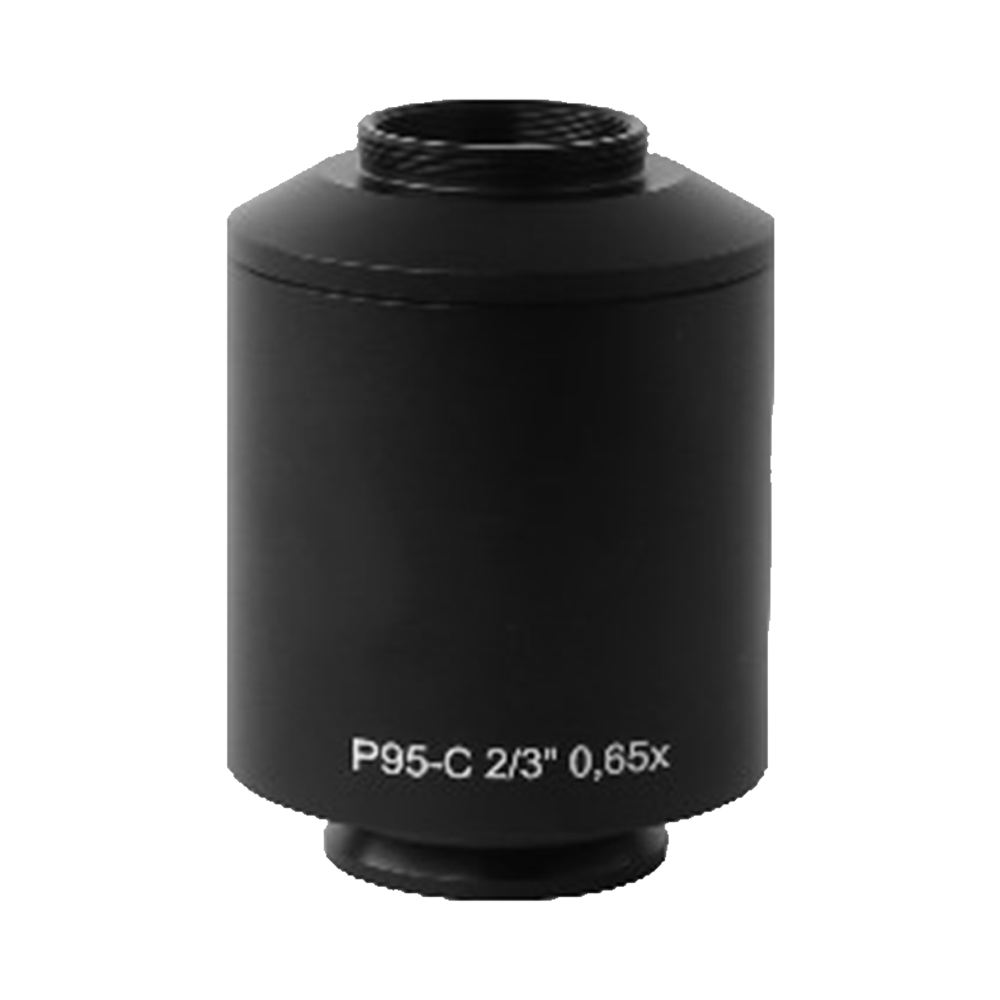

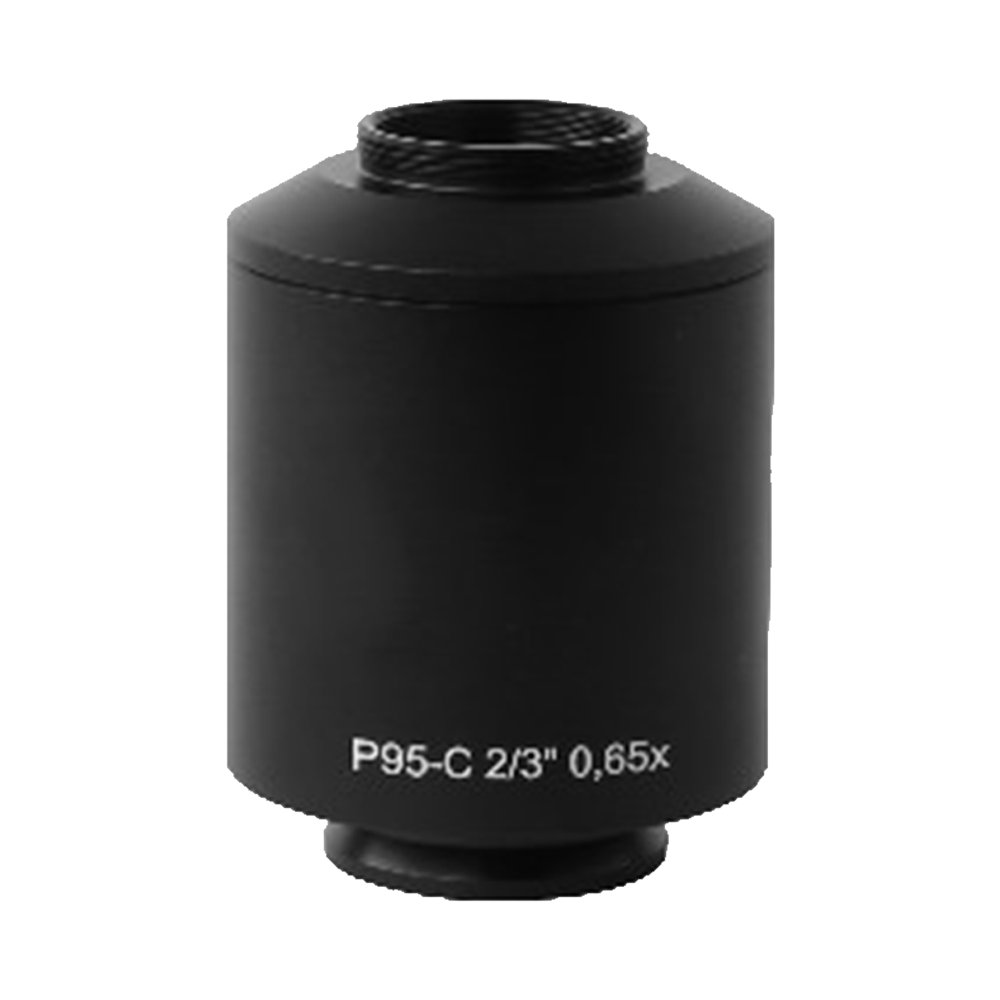

| CSP065XC | 0.65X | C-Mount | 2/3”,1/1.8”,1/2” |

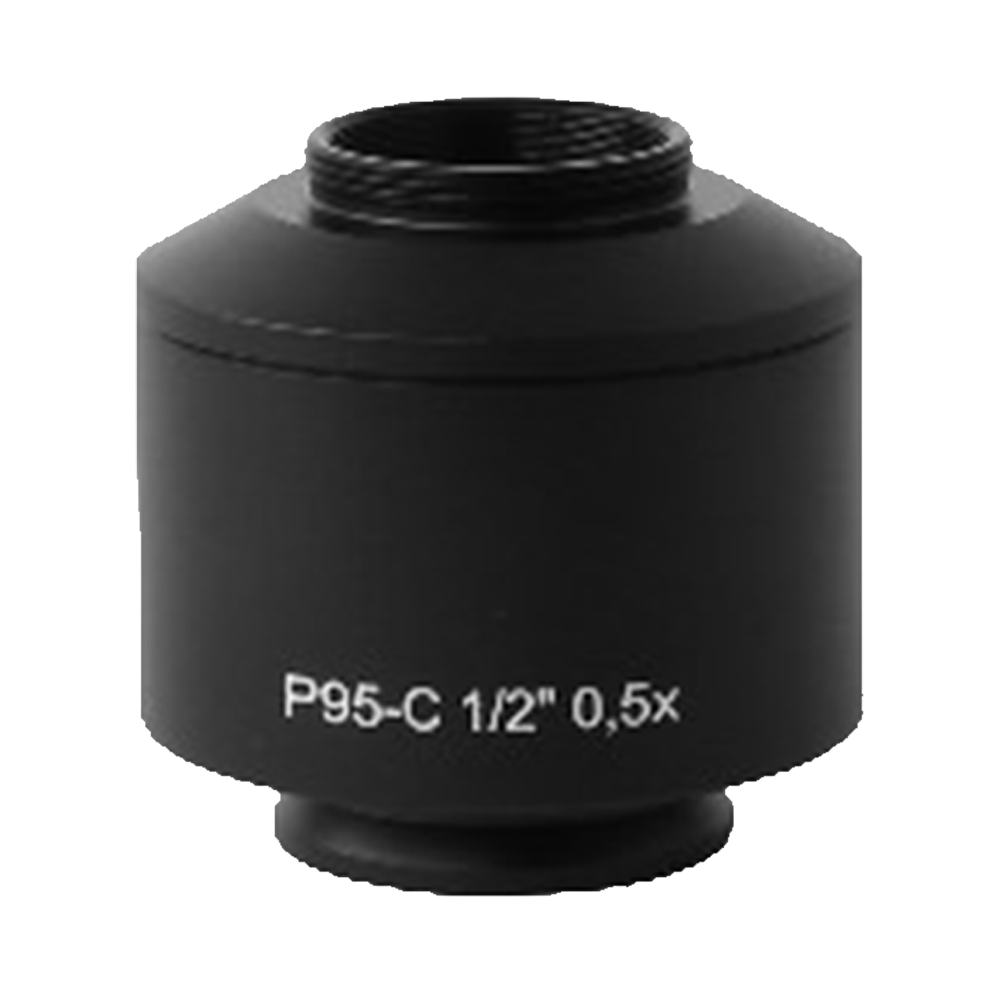

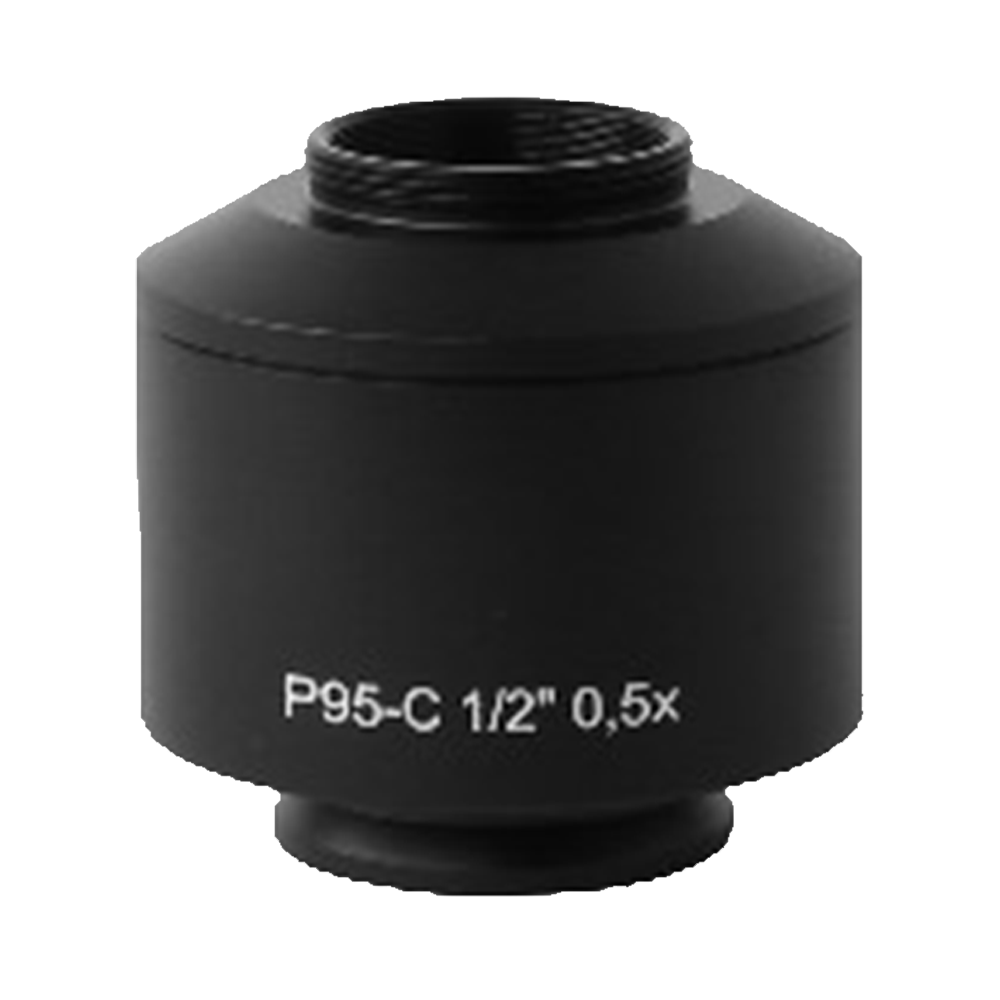

| CSP050XC | 0.5X | C-Mount | 1/1.8”,1/2”,1/2.5” |

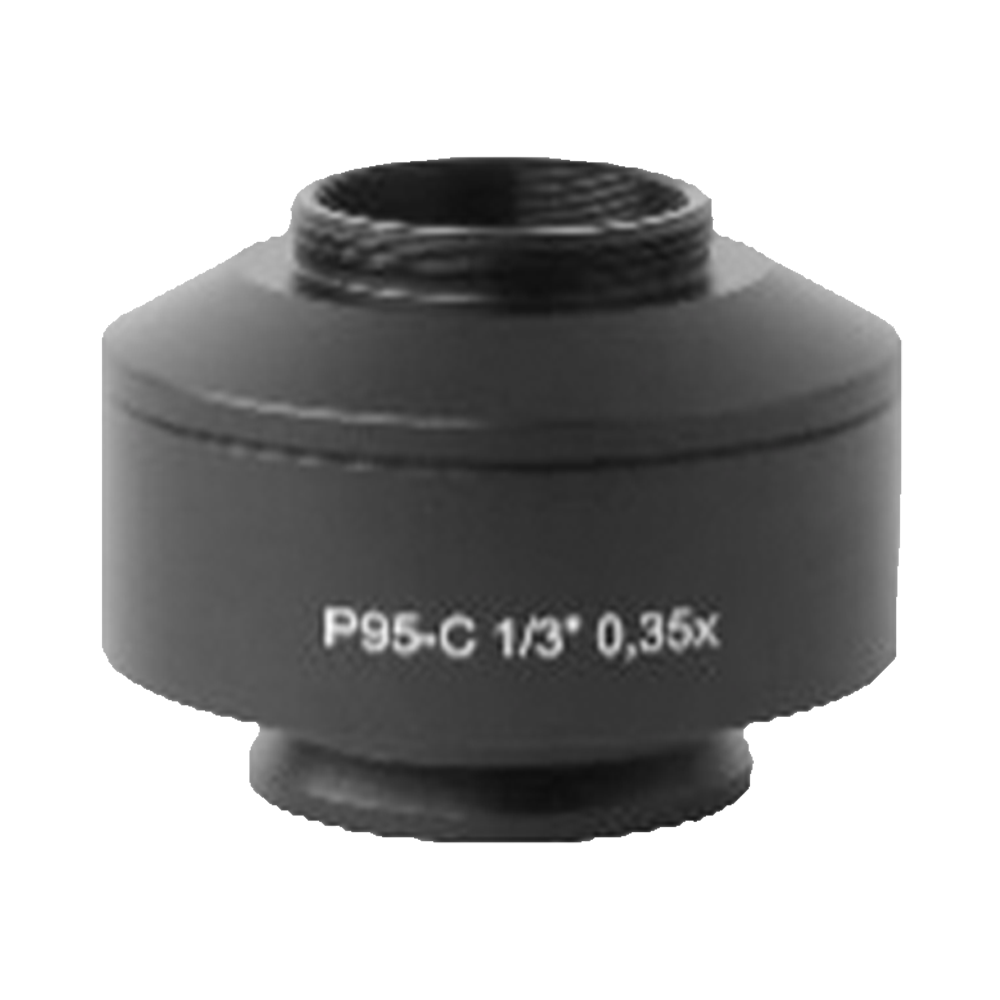

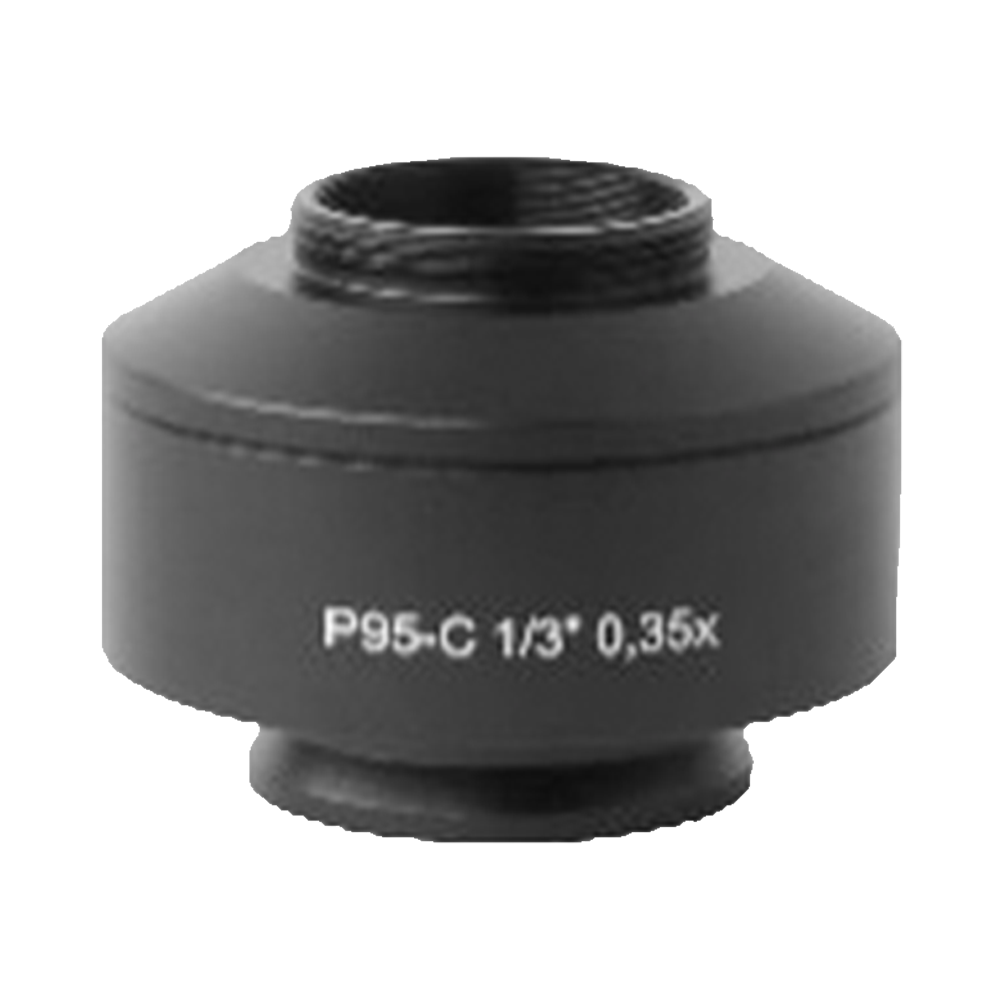

| CSP035XC | 0.35X | C-Mount | 1/3”,1/4”,1/5” |
Kompatibilitätserklärung
Wichtiger Hinweis
Bitte wählen Sie das passende Adaptermodell basierend auf Ihrem Mikroskopmodell, Kamera-Sensorgröße und Bildgebungsanforderungen. Bei Fragen kontaktieren Sie bitte unser technisches Support-Team.
Sensorgrößen-Referenz
| Sensorgröße | Diagonale Länge (mm) | Typische Auflösung | Empfohlene Vergrößerung |
|---|---|---|---|
| 1/4" | 4,5 | 640×480 | 0,35× |
| 1/3" | 6,0 | 800×600 | 0,35× – 0,5× |
| 1/2.5" | 7,2 | 1280×960 | 0,5× |
| 1/2" | 8,0 | 1600×1200 | 0,5× – 0,65× |
| 1/1.8" | 8,9 | 1920×1080 | 0,65× |
| 2/3" | 11,0 | 2048×1536 | 0,65× – 1,0× |
| 1" | 16,0 | 2592×1944 | 1,0× – 1,2× |
| 4/3" | 22,5 | 4096×3072 | 1,2× – 1,5× |
| 1.8" | 28,8 | 4000×3000 | 1,5× |
Auswahlempfehlungen
- Kleine Sensoren (1/4" – 1/3"): Empfohlen 0,35× Vergrößerung für maximalen Sichtfeldbereich
- Mittlere Sensoren (1/2" – 2/3"): Empfohlen 0,5× – 0,65× Vergrößerung für Balance zwischen Sichtfeld und Auflösung
- Große Sensoren (1" – 4/3"): Empfohlen 1,0× – 1,5× Vergrößerung für höhere räumliche Auflösung
- Extra große Sensoren (1.8"): Empfohlen 2,25× Vergrößerung für hochauflösende Bildgebungsanforderungen
