AFDM101 (eingestellt) C-Mount CMOS-Autofokus-Kamera
Produktüberblick
AFDM101 (eingestellt) ist ein leistungsstarkes C-Mount CMOS-Autofokus-Kamera, ausgestattet mit dem Sensor Sony IMX462LQR-C, bietet 18-fach (0,0218× – 0,392×) optischen Zoom und unterstützt einen Arbeitsabstand von 205 – 255 mm (Standard 250 mm).
Produktmerkmale
- Autofokus (Genauigkeit 0,01 mm)
- Wählbarer Autofokusbereich
- Bildmessung
- Automatische Kantenerkennung
- Automatische Messung
Produktdetails
AFDM101 (eingestellt) Technische Spezifikation
| Schlüsselparameter | |
| Produktmodell | AFDM101 (eingestellt) |
| Produktserie | C-Mount CMOS-Autofokus-Kamera |
| Sensorparameter | |
| Sensorbezeichnung | Sony IMX462LQR-C |
| Sensorgröße | 1/2.8" (5.57×3.13mm) |
| Diagonale | 6.3mm |
| Pixelgröße | 2.9μm × 2.9μm |
| Auflösung | 2MP (1920×1080) |
| Verschlusstyp | Rolling Shutter |
| Farbtyp | Farbe |
| Optische Parameter | |
| Objektivtyp | EMZO-20XA integriertes Objektiv |
| Optischer Zoom | 18-fach (0,0218× – 0,392×) |
| Arbeitsabstand | 205 – 255 mm (Standard 250 mm) |
| Sichtfeld | Niedrige Vergrößerung: 200×112,5 mm, Hohe Vergrößerung: 10×5,6 mm |
| Autofokus | Unterstützt |
| Leistungsparameter | |
| Bildrate | HDMI: 60fps@1920×1080 |
| Ausgangsschnittstellen | HDMI1.4, USB2.0 |
| Speicherunterstützung | SD-Karte |
| Softwareunterstützung | XFCamView |
| Physikalische Parameter | |
| Stromversorgung | DC 12V/3A |
| Abmessungen | 80 × 80 × 122 mm |
| Gewicht | 0.75 kg |
| Umgebungsparameter | |
| Betriebstemperatur | -10°C ~ +50°C |
| Lagertemperatur | -20°C ~ +60°C |
| Betriebsfeuchte | 30~80%RH |
| Lagerfeuchte | 10~60%RH |
| Weitere Informationen | |
| Unterstützte Betriebssysteme | Windows, Linux, macOS |
| Zertifizierung | CE, FCC, RoHS |
Produktübersicht
AFDM101 (eingestellt) wurde für anspruchsvolle mikroskopische Inspektionen entwickelt und kombiniert Autofokus, motorisierten Zoom sowie ein vielseitiges Schnittstellenpaket in einem kompakten System.
- Autofokus: Verlässliche Scharfstellung über den gesamten Arbeitsabstand von 205 – 255 mm (Standard 250 mm).
- Kontinuierlicher Zoom: 18-fach (0,0218× – 0,392×) optischer Zoom ohne Nachjustierung beim Wechsel von Übersicht zu Detail.
- Sensorleistung: Sony IMX462LQR-C mit einer Auflösung von 2MP (1920×1080) liefert rauscharme, farbtreue Bilder.
- Mehrfachschnittstellen: Gleichzeitige Ausgabe über HDMI1.4, USB2.0 für parallele Arbeitsabläufe.
- Intelligente Werkzeuge: Messfunktionen, Focus-Stacking und Stitching stehen direkt in der eingebetteten Software zur Verfügung.
- Integrierte Beleuchtung: Magnetisch fixierte LED-Ringbeleuchtung mit steuerbarer Helligkeit sorgt für gleichmäßige Ausleuchtung.
- Lokale Speicherung: Aufnahme direkt auf SD-Karte oder USB-Speicher mit sofortiger Vorschau und Wiedergabe.
Kernleistungsindikatoren
Optischer Zoom
18-fach (0,0218× – 0,392×)
Arbeitsabstand
205 – 255 mm (Standard 250 mm)
Sichtfeld
Niedrige Vergrößerung: 200×112,5 mm, Hohe Vergrößerung: 10×5,6 mm
Auflösung
2MP (1920×1080)
Empfehlung
AFDM101 (eingestellt) kombiniert Autofokus, kontinuierlichen Zoom und vielseitige Schnittstellen zu einem kompakten Mikroskopsystem, das industrielle Inspektion, Forschung und Ausbildung gleichermaßen unterstützt. Mit den eingebetteten Softwarefunktionen und flexiblen Speicheroptionen ist das System eine überzeugende Wahl für moderne digitale Mikroskopie.
Anwendungsszenarien
Industrielle Inspektionen
Medizinische Beobachtung
Lehre und Forschung
Automatisierungssystem
Auswahlhinweise
- Touch-Bedienung: TAFDM-Modelle integrieren einen 13,3-Zoll-Touchscreen für besonders intuitive Abläufe.
- Maximale Auflösung: Varianten mit dem Zusatz „B“ (z. B. AFDM411B, TAFDM412) liefern 4K (3840×2160).
- Großer Arbeitsabstand: AFDM512B oder AFDM412B bieten bis zu 640 mm Freiraum für sperrige Proben.
- Erweiterte Funktionen: AFDM512 unterstützt 4K/60 fps, Focus-Stacking und Sprachsteuerung für anspruchsvolle Workflows.
- Kosteneffizient: AFDM101 bietet den Einstieg in Autofokus und kontinuierlichen Zoom zum attraktiven Preis.
Konfigurationsempfehlungen
| Anwendungsanforderung | Empfohlenes Modell | Hauptvorteile | Typische Szenarien |
|---|---|---|---|
| Didaktische Präsentationen | TAFDM411 | TAFDM-Serie (Touchscreen, 4K-Ausgabe) | Unterricht, Laborführungen |
| Präzisionsinspektion | AFDM512A | AFDM512 (4K/60 fps, Focus-Stacking) | Elektronikfertigung, Qualitätskontrolle |
| Große Werkstücke | AFDM512B | AFDM512B / AFDM412B (Arbeitsabstand bis 640 mm) | Gehäusebau, Maschinenkomponenten |
| Basisbeobachtung | AFDM101A | AFDM101 (kosteneffizient, kompletter Funktionsumfang) | Routineprüfungen, Grundlagenforschung |
AFDM101 (eingestellt) Produktbroschüre
PDF-Format mit detaillierten technischen Daten, Maßzeichnungen und Anwendungshinweisen
Software-Downloads
Professionelle Bildgebungssoftware XCamView / ToupView / ToupLite
3D-Modell-Datei
STEP-Format für Systemintegrationsprojekte
AFDM Autofokus-Mikroskope | Packliste #
Modell auswählen, um Standard-Lieferumfang und optionales Zubehör anzuzeigen
Standard-Lieferumfang

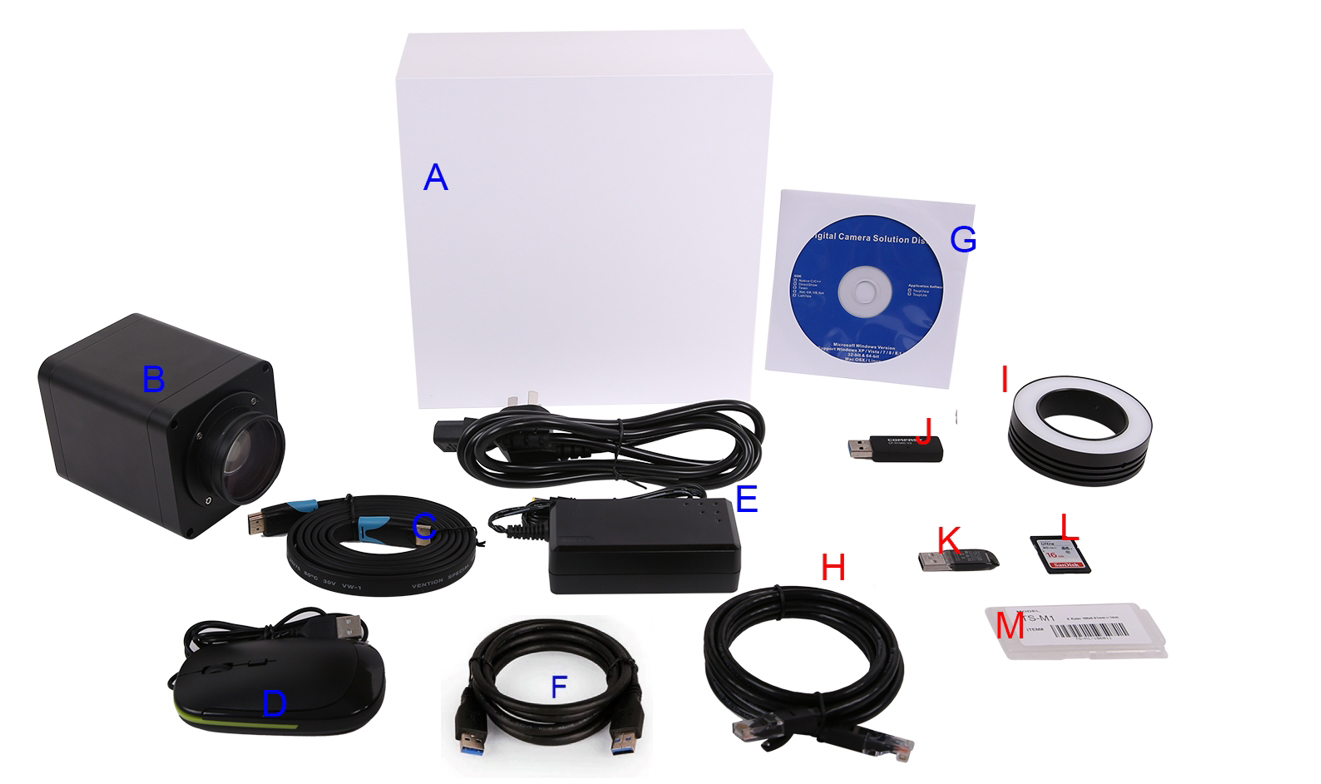

- A Kameraverpackung: 22,0 cm × 22,0 cm × 11,0 cm (1 Stk., ca. 2,0 kg/Box)
- B AFDM412 Autofokus-Kamera ×1
- C HDMI-Kabel ×1
- D USB-Maus ×1
- E Netzadapter: Eingang AC 100–240 V 50/60 Hz; Ausgang DC 12 V 3 A (HKA03612030-7K, inkl. Netzkabel mit CN-/EU-Stecker, entspricht UL / CE / FCC; EMI: FCC Part 15 Subpart B; EMS: EN61000-4-2/3/4/5/6)
- F USB 2.0 A↔A vergoldetes Datenkabel (2,0 m)
- G Datenträger mit Treibern und Anwendung (CD / beiliegender USB-Stick)
Optionales Zubehör
- H Netzwerkkabel
- I LED-Ringlicht (DRL-5076A-NPC oder AALRL-200-7650)
- J Ersatz-USB-Stick
- K USB-WLAN-Adapter (erforderlich für den WiFi-Modus)
- L SD-Karte (16 GB)
- M Mikrometerskalen 106011/TS-M1, 106012/TS-M2, 106013/TS-M7
Standard-Lieferumfang

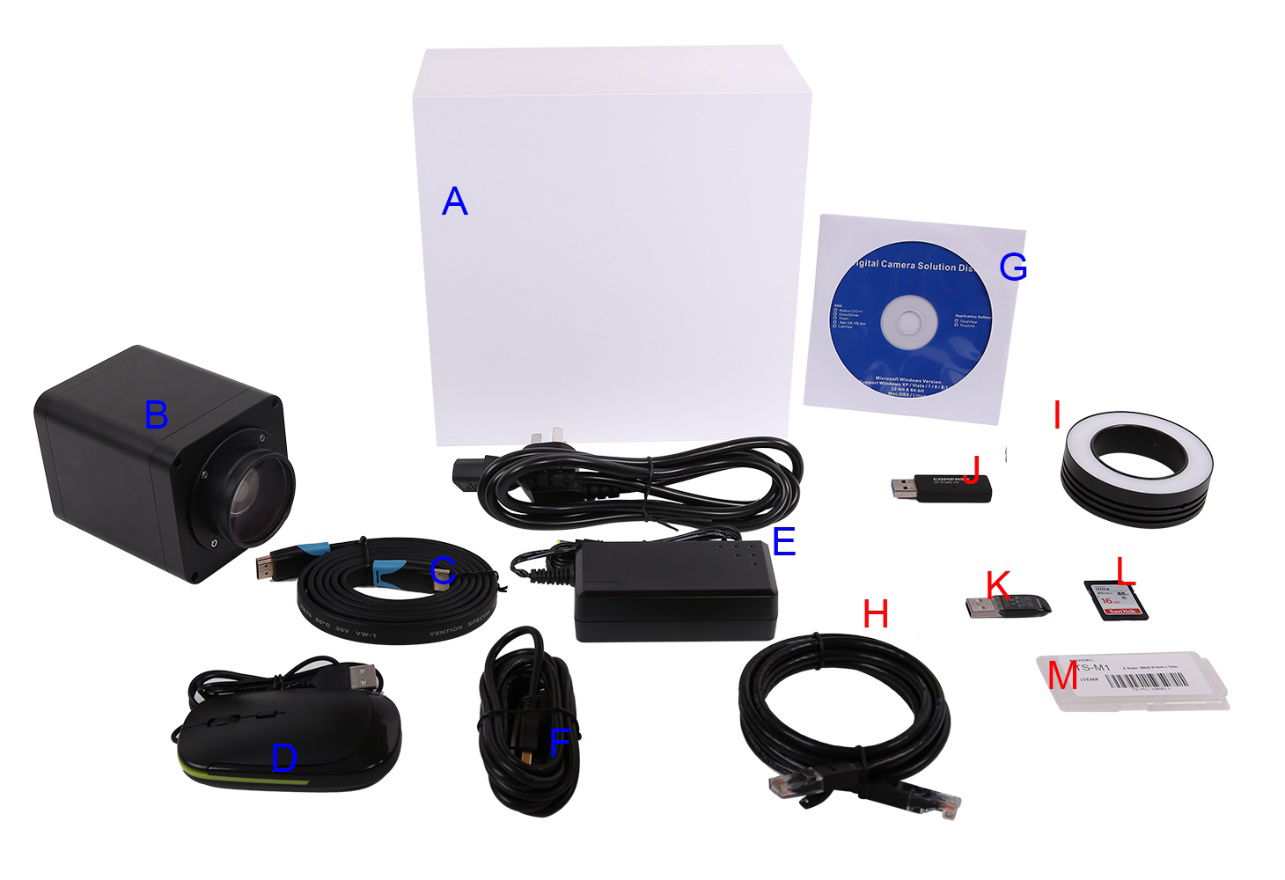

- A Kameraverpackung: 22,0 cm × 22,0 cm × 11,0 cm (1 Stk., ca. 2,0 kg/Box)
- B AFDM511 Autofokus-Kamera ×1
- C HDMI-Kabel ×1
- D USB-Maus ×1
- E Netzadapter: Eingang AC 100–240 V 50/60 Hz; Ausgang DC 12 V 3 A (HKA03612030-7K, inkl. Netzkabel mit CN-/EU-Stecker, entspricht UL / CE / FCC; EMI: FCC Part 15 Subpart B; EMS: EN61000-4-2/3/4/5/6)
- F Hochgeschwindigkeits-USB-3.0-A↔A vergoldetes Datenkabel (1,5 m)
- G Datenträger mit Treibern und Anwendung (CD / beiliegender USB-Stick)
Optionales Zubehör
- H Netzwerkkabel
- I LED-Ringlicht (DRL-5076A-NPC oder AALRL-200-7650)
- J Ersatz-USB-Stick
- K USB-WLAN-Adapter (erforderlich für den WiFi-Modus)
- L SD-Karte (16 GB)
- M USB-Audiosteuerungsmodul
- N Mikrometerskalen 106011/TS-M1, 106012/TS-M2, 106013/TS-M7
Standard-Lieferumfang
- A Kameraverpackung: 22,0 cm × 22,0 cm × 11,0 cm (1 Stk., ca. 2,0 kg/Box)
- B AFDM512 Autofokus-Kamera ×1
- C HDMI-Kabel ×1
- D USB-Maus ×1
- E Netzadapter: Eingang AC 100–240 V 50/60 Hz; Ausgang DC 12 V 3 A (HKA03612030-7K, inkl. Netzkabel mit CN-/EU-Stecker, entspricht UL / CE / FCC; EMI: FCC Part 15 Subpart B; EMS: EN61000-4-2/3/4/5/6)
- F Hochgeschwindigkeits-USB-3.0-A↔A vergoldetes Datenkabel (1,5 m)
- G Datenträger mit Treibern und Anwendung (CD / beiliegender USB-Stick)
Optionales Zubehör
- H Netzwerkkabel
- I LED-Ringlicht (DRL-5076A-NPC oder AALRL-200-7650)
- J Ersatz-USB-Stick
- K USB-WLAN-Adapter (erforderlich für den WiFi-Modus)
- L SD-Karte (16 GB)
- M USB-Audiosteuerungsmodul
- N Mikrometerskalen 106011/TS-M1, 106012/TS-M2, 106013/TS-M7
AFDM Autofokus-Mikroskope | Produktabmessungen #
Wesentliche Gehäuseabmessungen und Transportdaten

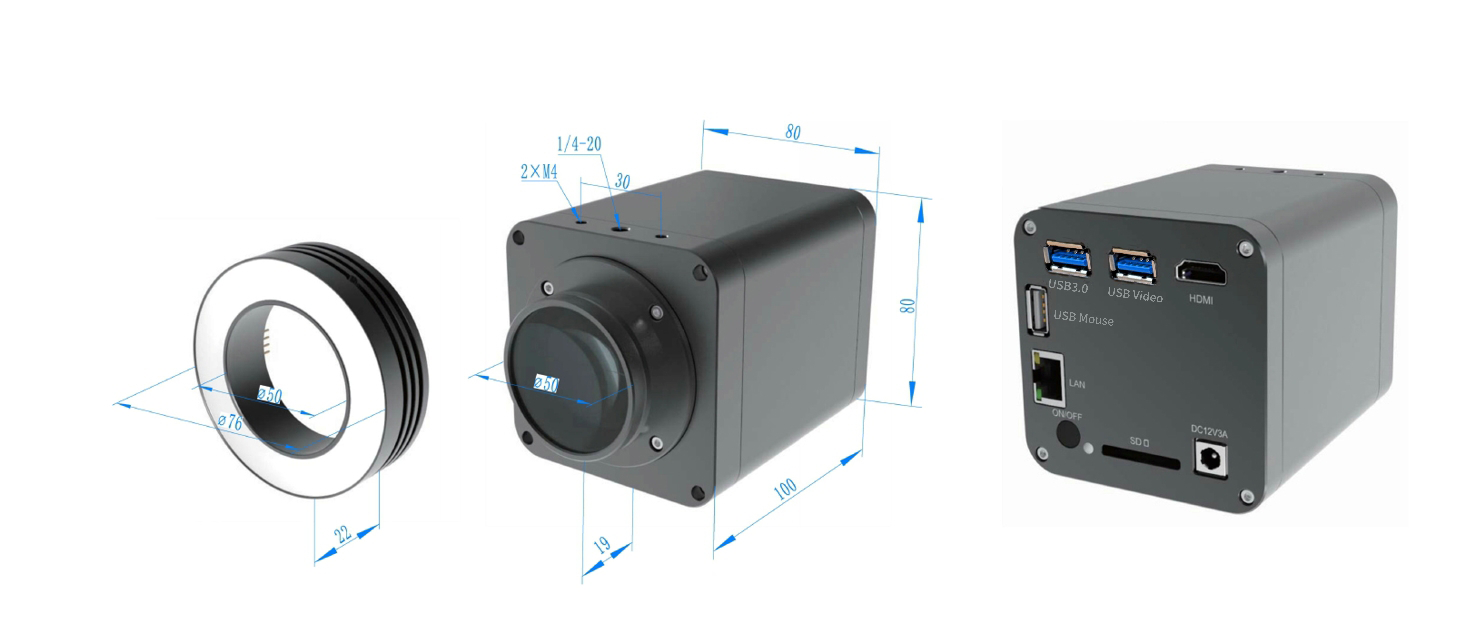

Gehäuse 80 × 80 × 122 mm, siehe Abb. 3-32

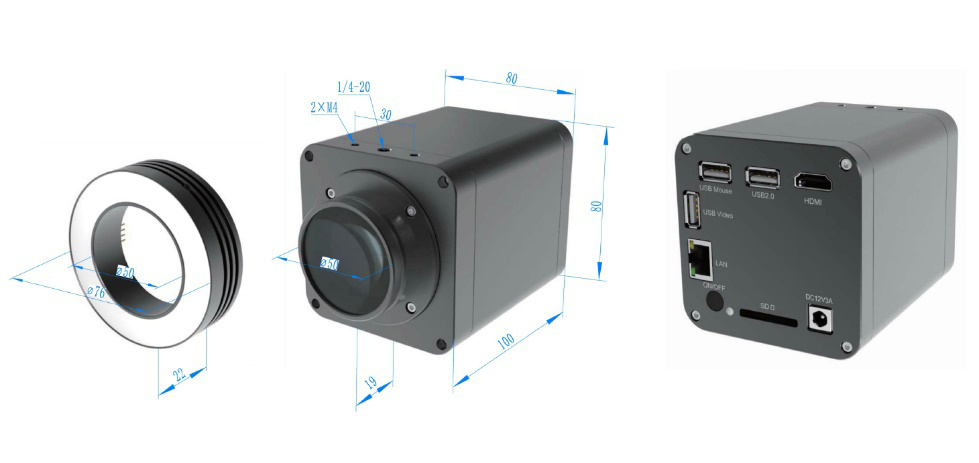

Gehäuse 80 × 80 × 122 mm, siehe Abb. 3-18
Gehäuse 80 × 80 × 122 mm, siehe Abb. 3-34
Bitte vor der Installation die Montagepunkte und Schnittstellenrichtung anhand der Maßzeichnung prüfen und bei Bedarf Platz für Beleuchtungs- und Steuerleitungen einplanen.
Produkt-Detailvorstellung
Die AFDM-Serie stufenloser Autofokus-Digitalmikroskope von ToupTek bietet eine High-End-Bildgebungslösung für Industrie, Forschung, Medizin und Ausbildung. Sie kombiniert hochempfindliche Sony CMOS-Sensoren mit präzisen, motorisierten Zoomobjektiven, Autofokusmodulen, einem intelligenten lokalen Steuersystem sowie Mehrplattform-Ausgängen und deckt damit den gesamten Bogen von der Makrobeobachtung bis zur mikroskopischen Analyse ab.
Die Produkte unterstützen einen optischen, kontinuierlichen Zoom von 18–20× und ermöglichen nahtlose Wechsel zwischen großem Sichtfeld und detailreichen Hochvergrößerungen. Integrierte oder optionale Hochleistungs-LED-Ringlichter sorgen für flexible Beleuchtung und optimale Kontraste. Verschiedene Arbeitsabstände und Objektivmodule passen sich Anwendungen aus PCB-/Halbleiterfertigung, Metallanalyse, Biomedizin oder automatisierten Produktionslinien an. Die Kopplung von Autofokus und motorisiertem Zoom garantiert effiziente Messungen, Serienprüfungen und Echtzeit-Analysen.
Das integrierte Steuersystem stellt umfangreiche Funktionen wie Bildmessung, Foto- und Videoaufnahme, Tiefenschärfenfusion und Bildstitching bereit. Daten können lokal auf SD-Karte oder USB-Stick gespeichert und parallel via USB, HDMI, Ethernet oder Wi-Fi ausgegeben werden. Einige Modelle bieten einen 13,3-Zoll-Touchscreen für standortunabhängige Bedienung, Schulungen oder den direkten Einsatz an Produktionslinien. Mehrsprachige Oberflächen und Unterstützung aller gängigen Betriebssysteme sorgen für echtes Plug-and-Play.
Hauptfunktionen
Autofokus und manueller Fokus
Unterstützt Ein-Knopf-Autofokus, Fokus-Lock in Echtzeit und Feineinstellung – einfach, schnell und präzise.
Motorisierter, stufenloser Zoom (18×/20×)
Stufenloser Übergang vom großen Sichtfeld zu feinsten Details; Zoomwechsel erfolgen fließend und erfüllen verschiedenste Prüfanforderungen.
Mehrfachausgänge für verschiedene Plattformen
4K-HDMI, USB 3.0, Ethernet und Wi-Fi stehen parallel bereit und sind mit Monitoren, Rechnern und mobilen Endgeräten kompatibel.
Hochauflösende Bildgebung mit hoher Bildrate
Sony Starvis Hochleistungssensoren liefern bis zu 8 MP (4K@60 fps) mit klarer Detailzeichnung und exakter Farbwiedergabe.
Lokales intelligentes Steuersystem
XCamView/ToupView ist integriert und ermöglicht lokale Messungen, Foto-/Videoaufnahme, Tiefenschärfenfusion, Bildstitching und individuelle Parameter – ganz ohne externen PC.
Flexible Arbeitsabstände und Objektivoptionen
Mehrere Standardarbeitsabstände und Objektivpakete decken verschiedene Einbauhöhen und Probengrößen ab.
Leistungsstarke Speicherung und Export
Lokale Ablage auf SD-Karte oder USB-Stick mit One-Touch-Export und Wiedergabe unterstützt effizientes Datenmanagement vor Ort.
Vielseitige Beleuchtungslösungen
Integrierte oder optionale Hochleistungs-LED-Ringlichter sowie koaxiale Beleuchtung mit programmierbarer Helligkeit passen sich unterschiedlichen Oberflächen an.
Mehrsprachig und systemübergreifend
Mehrsprachige Menüs und Unterstützung für Windows, macOS, Linux, Android und iOS.
Touch-Bedienung (modellabhängig)
TAFDM-Modelle bieten einen 13,3-Zoll-HD-Touchscreen mit Touch- und Maussteuerung – perfekt für Live-Demonstrationen, Schulungen und mobiles Arbeiten.
Kernvorteile
Hohe Integration
Bildgebung, Zoom, Fokus, Beleuchtung und intelligente Steuerung sind in einem kompakten, zuverlässigen System vereint.
Vielseitige Einsatzfähigkeit
Mehrere Vergrößerungen, Schnittstellen und Arbeitsabstände decken die Anforderungen von Forschung, Industrie, Medizin und Bildung ab.
Exzellente Bildqualität und Performance
4K-Auflösung, bis zu 60 fps und Sony Starvis Sensoren bieten detailreiche Darstellung ohne Verzögerung.
Einfache Handhabung
Schneller Einstieg ohne aufwendige Schulung, Plug-and-Play und mehrplattformfähige Steuerung mit intuitiver Bedienoberfläche.
Hohe Erweiterbarkeit
Flexible Kombination aus Kameras, Objektiven und Beleuchtungsmodulen erleichtert Upgrades und kundenspezifische Anpassungen.
Stabil und zuverlässig
Industrietaugliches Design für anspruchsvolle Umgebungen – ideal für Serienprüfung, Inline-Qualitätssicherung und Forschungsdokumentation.
Attraktives Preis-Leistungs-Verhältnis
Hohe Integration, niedrige Wartungskosten und breite Einsatzmöglichkeiten steigern Effizienz und Datenqualität in Unternehmen und Laboren.
