AFDM512A C-Mount CMOS-Autofokus-Kamera
Produktüberblick
AFDM512A ist ein leistungsstarkes C-Mount CMOS-Autofokus-Kamera, ausgestattet mit dem Sensor Sony IMX415LQR-C, bietet 18-fach (0,021× – 0,39×) optischen Zoom und unterstützt einen Arbeitsabstand von 205 – 255 mm (Standard 250 mm).
Produktmerkmale
- 4K60 HDMI, USB3.0, NETWORK Mehrfachschnittstellenausgabe, Wi-Fi drahtlose Verbindung
- SD-Karte/USB-Speicherstick Erfassung und Wiedergabe, unterstützt RAW-Bilder
- Integriertes XCamView: Autofokus-Steuerung, Messwerkzeugleiste, umfassende Steuerungswerkzeugleiste
- 4K HDMI/NETWORK/USB Mehrfachschnittstellenausgabe
- 4K/1080P HDMI-Ausgabe mit adaptiver Umschaltung
- 4K60 fps niedrige Latenz HDMI-Ausgabe, durchschnittliche Latenz 40 ms
- SD-Karte/USB-Speicherstick lokale Vorschau und Wiedergabe, unterstützt RAW-Format
- Unterstützt automatisches Netzwerk-Upload von Fotodateien
- Unterstützt USB-Audiosteuerungsmodul mit Sprachbefehlen
- Bietet Echtzeit-Tiefenschärfensynthese, Echtzeit-Stitching, WDR und weitere Funktionen
- Integriertes XCamView: Kamera-Bedienfeld, Messwerkzeugleiste, umfassende Steuerungswerkzeugleiste, Autofokus-Bedienfeld
- Leistungsstarke ISP: Schärfung, 3D-Rauschunterdrückung, ROI-Weißabgleich
Produktdetails
AFDM512A Technische Spezifikation
| Schlüsselparameter | |
| Produktmodell | AFDM512A |
| Produktserie | C-Mount CMOS-Autofokus-Kamera |
| Sensorparameter | |
| Sensorbezeichnung | Sony IMX415LQR-C |
| Sensorgröße | 1/2.8" (5.57×3.13mm) |
| Diagonale | 6.3mm |
| Pixelgröße | 1.45μm × 1.45μm |
| Auflösung | 8MP (3840×2160) |
| Verschlusstyp | Rolling Shutter |
| Farbtyp | Farbe |
| Optische Parameter | |
| Objektivtyp | EMZO-18XA-250 integriertes Objektiv |
| Optischer Zoom | 18-fach (0,021× – 0,39×) |
| Arbeitsabstand | 205 – 255 mm (Standard 250 mm) |
| Sichtfeld | Niedrige Vergrößerung: 255×145 mm, Hohe Vergrößerung: 14,2×8,0 mm |
| Autofokus | Unterstützt |
| Leistungsparameter | |
| Bildrate | HDMI: 60fps@3840×2160; USB: 30fps@4K, 45fps@2688×1512, 60fps@1080P; Network: 60fps@1080P |

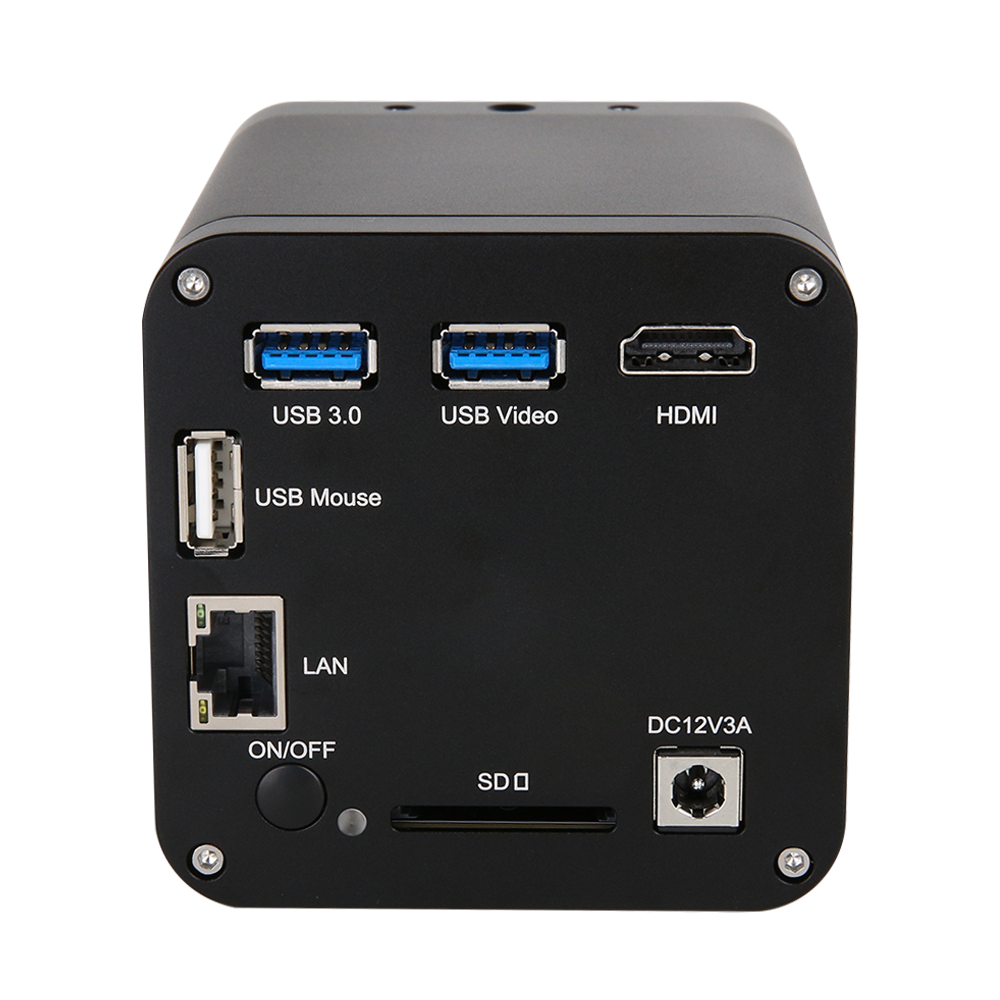

| Ausgangsschnittstellen | HDMI2.0, USB3.0, LAN, Wi-Fi |
| Speicherunterstützung | SD-Karte (SDIO3.0), USB-Stick |
| Softwareunterstützung | XCamView, ToupView, ToupLite |
| Physikalische Parameter | |
| Stromversorgung | DC 12V/3A |
| Abmessungen | 80 × 80 × 122 mm |
| Gewicht | 0.75 kg |
| Umgebungsparameter | |
| Betriebstemperatur | -10°C ~ +50°C |
| Lagertemperatur | -20°C ~ +60°C |
| Betriebsfeuchte | 30~80%RH |
| Lagerfeuchte | 10~60%RH |
| Weitere Informationen | |
| Unterstützte Betriebssysteme | Windows, Linux, macOS 10.10+, Android 5.1+, iOS 11+ |
| Zertifizierung | CE, FCC, RoHS |
Produktübersicht
AFDM512A vereint Autofokus, motorisierten Zoom und 4K60-Streaming für anspruchsvolle Mikroskopie-Aufgaben in Labor und Produktion.
- Hochpräziser Autofokus: Zuverlässige Scharfstellung innerhalb des Arbeitsbereichs von 205 – 255 mm (Standard 250 mm) – perfekt für wechselnde Probenhöhen.
- Kontinuierlicher Zoom: 18-fach (0,021× – 0,39×) optischer Zoom mit parfokaler Mechanik für nahtlose Wechsel zwischen Überblick und Detail.
- Sensorleistung: Sony IMX415LQR-C liefert Aufnahmen mit einer Auflösung von 8MP (3840×2160) und hoher Lichtempfindlichkeit.
- Mehrfachschnittstellen: Gleichzeitige Ausgabe über HDMI2.0, USB3.0, LAN, Wi-Fi für Live-Darstellung, Aufzeichnung und Netzwerkanbindung.
- Intelligente Tools: Messfunktionen, Focus-Stacking, Stitching und HDR stehen direkt im System zur Verfügung.
- Integrierte Beleuchtung: Magnetische LED-Ringbeleuchtung mit steuerbarer Helligkeit sorgt für gleichmäßige Ausleuchtung.
- Lokale Speicherung: Aufnahme direkt auf SD-Karte oder USB-Speicher mit sofortiger Vorschau und Wiedergabe.
Kernleistungsindikatoren
Optischer Zoom
18-fach (0,021× – 0,39×)
Arbeitsabstand
205 – 255 mm (Standard 250 mm)
Sichtfeld
Niedrige Vergrößerung: 255×145 mm, Hohe Vergrößerung: 14,2×8,0 mm
Auflösung
8MP (3840×2160)
Erweiterte Funktionsmerkmale
4K 60 fps HDMI
Ultra-niedrige Latenz von rund 40 ms sorgt für flüssige Live-Darstellung und dynamische Prozessbeobachtung in 4K/60 fps.
Focus-Stacking
Mehrere Fokusebenen werden in Echtzeit zusammengeführt und liefern auch bei hoher Vergrößerung Bilder mit großer Tiefenschärfe.
Sprachsteuerung
Über das USB-Sprachmodul lassen sich Foto-, Video- und Freeze-Funktionen bequem per Sprachbefehl auslösen.
Netzwerk-Upload
Aufnahmen werden automatisch auf den Server übertragen – ideal für zentrale Dokumentation und Teamarbeit.
Empfehlung
AFDM512A kombiniert Autofokus, kontinuierlichen Zoom und vielseitige Schnittstellen in einem kompakten System und überzeugt damit in industrieller Inspektion, Forschung und Ausbildung. Dank eingebetteter Software-Tools und flexibler Speicheroptionen ist die Serie eine zuverlässige Wahl für die moderne digitale Mikroskopie.
Anwendungsszenarien
Industrielle Inspektionen
Medizinische Beobachtung
Pathologische Schnitte, Zellkulturen, Gewebeanalysen und klinische Dokumentation.
Lehre und Forschung
Automatisierungssystem
Auswahlhinweise
- Touch-Bedienung: Die TAFDM512-Modelle integrieren einen 13,3-Zoll-Touchscreen und erlauben eine besonders intuitive Steuerung.
- Maximale Auflösung: Varianten mit dem Zusatz „B“ (z. B. AFDM512411B, TAFDM512412) liefern native 4K-Auflösung (3840×2160).
- Großer Arbeitsabstand: AFDM512512B oder AFDM512412B bieten bis zu 640 mm Freiraum für sperrige Proben.
- Erweiterte Funktionen: Die AFDM512-Serie mit 4K/60 fps, Focus-Stacking und Sprachsteuerung deckt High-End-Anforderungen ab.
- Kosteneffizient: AFDM512101 liefert Autofokus und kontinuierlichen Zoom zum attraktiven Einstiegspreis.
Konfigurationsempfehlungen
| Anwendungsanforderung | Empfohlenes Modell | Hauptvorteile | Typische Szenarien |
|---|---|---|---|
| Didaktische Präsentationen | TAFDM512411 | Touchscreen-Bedienung, 4K-Ausgabe | Unterricht, Laborführungen |
| Präzisionsinspektion | AFDM512512A | 4K/60 fps, intelligente Bildverarbeitung | Elektronikfertigung, Qualitätskontrolle |
| Große Werkstücke | AFDM512512B | Großer Arbeitsabstand 640 mm | Gehäusebau, Maschinenkomponenten |
| Basisbeobachtung | AFDM512101A | Kosteneffizient, vollständiger Funktionsumfang | Routineprüfungen, Grundlagenforschung |
