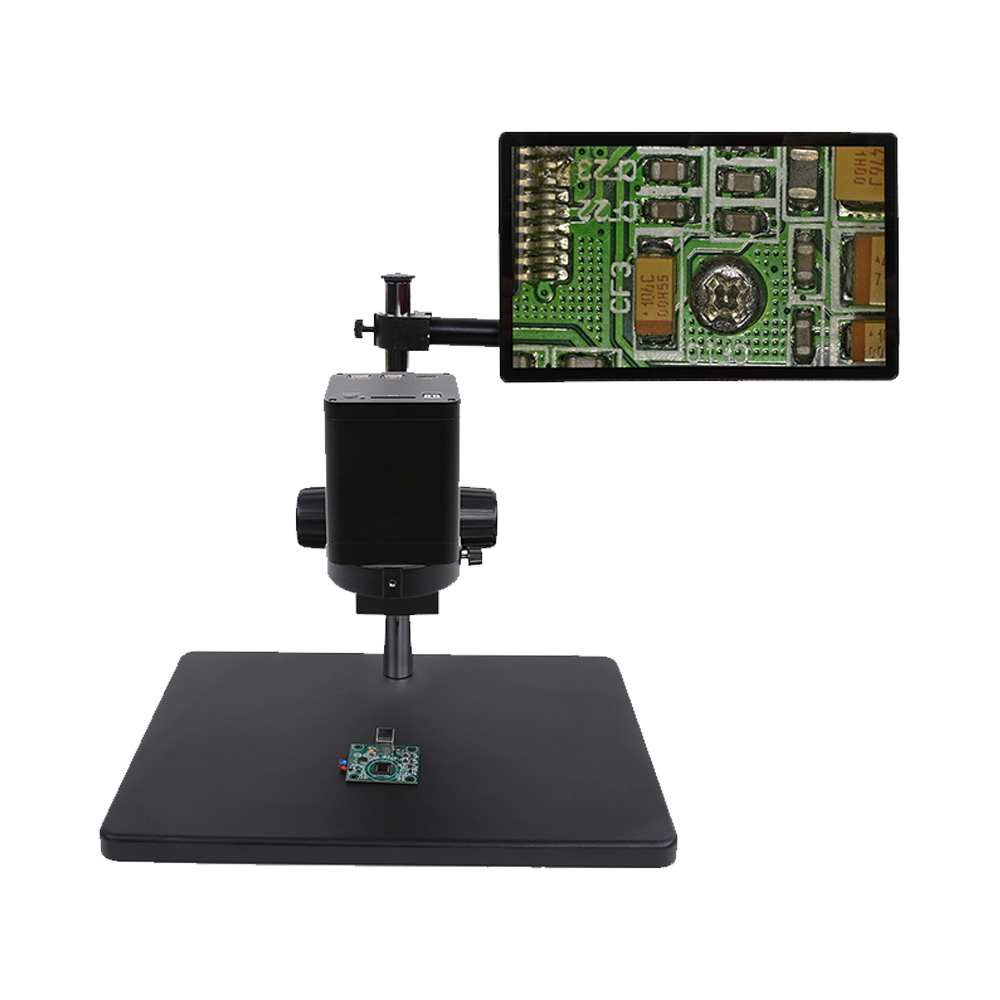

TAFDM411 Digitalmikroskop mit kontinuierlichem Zoom und Autofokus
Produktüberblick
TAFDM411 vereint 13,3" Full-HD-Touchdisplay, motorisierten Autofokus-Zoom und 4K/1080p-Ausgabe in einem kompakten Gehäuse. Der Sensor Sony IMX415LQR-C liefert detailreiche Bilder, 18-fach (0,0218× – 0,392×) optischer Zoom ermöglicht schnelle Wechsel zwischen Übersicht und Detail, der Arbeitsabstand von 150–195 mm (Standard 192 mm) deckt typische Bench-Anwendungen ab.
Produktmerkmale
- Kamera via 13,3-Zoll-1080P-Touchscreen bedienbar; Touch-/Maus-UI umschaltbar
- Motorisiertes Zoom mit 5 Linsengruppen/16 Elementen, 0,028×–0,56× (20-fach optisch), unterstützt Auto-/Manuelfokus
- Standard-Arbeitsabstand für Messungen 192 mm, automatischer Fokusbereich 150–195 mm für klare Beobachtung
- 4K/1080P Mehrfachschnittstellenausgabe C-Mount CMOS-Kamera
- 4K HDMI/USB/NETWORK Mehrfachschnittstellenausgabe, HDMI adaptiv 4K/1080P
- SD-Karte/USB-Flash zum Aufnehmen und Abspielen, integriertes XCamView für Messung und Steuerung, mehrsprachige Oberfläche
- Magnetische LED-Ringbeleuchtung am Kopf, kameragesteuert
Produktdetails
TAFDM411 Technische Spezifikation
| Schlüsselparameter | |
| Produktmodell | TAFDM411 |
| Produktserie | Digitalmikroskop mit kontinuierlichem Zoom und Autofokus |
| Sensorparameter | |
| Sensorbezeichnung | Sony IMX415LQR-C |
| Sensorgröße | 1/2.8" (5.57×3.13mm) |
| Diagonale | 6.4mm |
| Pixelgröße | 1.45μm × 1.45μm |
| Auflösung | 8MP (3840×2160) |
| Verschlusstyp | Rolling Shutter |
| Farbtyp | Farbe |
| Optische Parameter | |
| Objektivtyp | EMZO-20XA-Objektiv |
| Optischer Zoom | 18-fach (0,0218× – 0,392×) |
| Arbeitsabstand | 150–195 mm (Standard 192 mm) |
| Sichtfeld | Niedrige Vergrößerung: 200×112,5 mm, Hohe Vergrößerung: 10×5,6 mm |
| Autofokus | Unterstützt |
| Leistungsparameter | |
| Bildrate | HDMI/USB/Network: 30fps@3840×2160 |
| Ausgangsschnittstellen | HDMI1.4, USB Video, LAN, Wi-Fi, 13,3-Zoll-Touchscreen |
| Speicherunterstützung | SD-Karte, USB-Stick |
| Softwareunterstützung | XCamView, ToupView, ToupLite |
| Physikalische Parameter | |
| Abmessungen | 80 × 80 × 122mm |
| Gewicht | 0.75kg |
| Umgebungsparameter | |
| Betriebstemperatur | -10°C ~ +50°C |
| Lagertemperatur | -20°C ~ +60°C |
| Betriebsfeuchte | 30~80%RH |
| Lagerfeuchte | 10~60%RH |
| Weitere Informationen | |
| Unterstützte Betriebssysteme | Windows, Linux, macOS, Android, iOS |
| Zertifizierung | CE, FCC, UL |
Touch-All-in-One System
Die TAFDM41X-Serie richtet sich an Anwender, die ein sofort einsatzbereites Mikroskopsystem mit integrierter Steuerung benötigen – ideal für mobile Trainings, Laborarbeitsplätze oder Fertigungsinseln.
- 13,3" Full-HD Touchdisplay: Multitouch-Bedienung mit Wechsel auf klassische Maussteuerung.
- 18×/20× motorisierter Zoom: Parfokale Optik, Speicherung von Zoom- und Beleuchtungsprofilen.
- Mehrkanal-Schnittstellen: HDMI 4K/1080p, USB 3.0, Gigabit-LAN, optional Wi-Fi (AP/STA).
- Integrierte Software: XCamView mit Messwerkzeugen, Serienaufnahme, Multi-Fenster-Darstellung und Annotation.
- Speicherung im Gerät: Fotos und Videos direkt auf SD-Karte oder USB-Stick sichern und wiedergeben.
Kernleistungsindikatoren
Autofokus
Präzise Nachführung auf variierende Objekt-Höhen.
Optischer Zoom
18-fach (0,0218× – 0,392×) motorisiert, parfokal.
Touchdisplay
13,3" Full-HD, Reflexionsarm, Helligkeit regelbar.
Schnittstellen
HDMI, USB 3.0, LAN + optional Wi-Fi für Remote-Zugriff.
Erweiterte Funktionen
Dual-Bedienung
Touch- oder Maussteuerung, On-Screen-Menüs reagieren ohne externe Peripherie.
Remote-Optionen
Gigabit-LAN für Live-Streaming; Wi-Fi-Dongle unterstützt AP/STA-Modus.
Eingebaute Workflows
Messung, Vergleichsansichten, Snapshot-Serien, Bild-in-Bild für HDMI & Touchscreen.
Speichern & Teilen
Export auf SD/USB, Wiedergabe direkt am Gerät, Dateiaustausch über LAN/Wi-Fi.
Empfehlung
TAFDM411 bietet die Kombination aus Touchdisplay, motorisiertem Zoom und Mehrkanal-Ausgabe – ideal, wenn Bedienkomfort und Mobilität wichtiger sind als der Einsatz eines PCs. Für Remote- oder Mehrkameralösungen lassen sich Touch-Modelle mit AFDM411/AFDM512 Systemen kombinieren.
Anwendungsszenarien
Touch-All-in-One Systeme erleichtern mobile Einsätze, Schulungen und Vor-Ort-Dokumentation.
Schulung & Demo
Sofort einsatzbereit auf Labortischen oder Messeständen – kein PC nötig.
Fertigungslinie
Qualitätsprüfung mit schnellem Wechsel zwischen Übersicht und Detail.
Labor & F&E
Schnelle Dokumentation, Messung und Export direkt am Gerät.
Remote-Sharing
Bildübertragung per LAN/Wi-Fi zu mehreren Arbeitsplätzen gleichzeitig.
Auswahlhinweise innerhalb der Serie
Wählen Sie das Modell, das am besten zu Ihrem Szenario passt.
Höchste Vergrößerung & feinere Details
Weites Sichtfeld & Allround-Einsatz
Kombination mit Headless-Systemen
Einstiegs- oder Retrofit-Projekte
Empfohlene Konfigurationen
| Anwendungsanforderung | Empfohlenes Modell | Hauptvorteile | Typische Szenarien |
|---|---|---|---|
| Live-Training / Demonstration | TAFDM412 | Großes Sichtfeld, Touch-Bedienung, HDMI & LAN Output gleichzeitig | Vor-Ort-Schulung, Messe- und Workshop-Demos |
| Detailinspektion vor Publikum | TAFDM411 | 20× Zoom, parfokal, Beleuchtungsprofile speicherbar | Elektronik-Servicecenter, Reparatur-Schulungen |
| Remote-Zugriff / Streaming | TAFDM41X + Wi-Fi | AP/STA Wi-Fi, Browser- oder App-Viewer, zentraler Upload | Fertigungslinie, Labore mit verteilten Arbeitsplätzen |
| Dokumentationszentren | TAFDM41X + AFDM512 | Touch-Bedienung lokal, 4K/60 fps Headless-Kamera für Automatisierung | Qualitätssicherung, Analyse- und Reporting-Workflows |
TAFDM411 Produktbroschüre
PDF mit technischen Daten, Abmessungen, Bedienungsübersicht und Zubehör.
Software-Downloads
XCamView, ToupView und ToupLite für PC und mobile Geräte.
3D-Modell-Datei
STEP-Datei für Halterungs- und Integrationsplanung.
TAFDM41X Kameraserie | Packliste #
Standard-Lieferumfang
- A Kameraverpackung: 33 cm × 21,5 cm × 6,8 cm
- B 1080P Touchscreen ×1
- C TAFDM41X Kamera ×1
- D Netzadapter: Eingang AC 100–240 V 50/60 Hz, Ausgang DC 12 V 3 A; US HKA03612030-7K (UL/CE/FCC, US-AC-Kabel), EU HKA03612030-7K (UL/CE/FCC, EU-AC-Kabel); EMI: FCC Part 15 Subpart B; EMS: EN61000-4-2/3/4/5/6
- E USB Type-A auf Type-C Kabel 0,5 m (für kurze Entfernung zwischen Screen und Kamera)
- F USB Type-A auf Type-C Kabel 1,5 m (für größere Entfernung)
- G HDMI-Kabel 0,5 m (kurze Entfernung)
- H HDMI-Kabel 1,5 m (größere Entfernung)
- I USB2.0 Type-A auf Type-A Datenkabel 1,5 m
- J CD (Treiber & Anwendungen, Ø12 cm)
Optionales Zubehör
- K Maus
- L SD-Karte (mind. 16 GB, Class 10)
- M USB-Stick 32 GB
- N LED-Ringleuchte (DRL-5076A-NPC) oder AALRL-200-7650
- O Ethernet-Kabel
- P USB-WLAN-Adapter (für WiFi-Modus; Gehäuseform je nach Modell leicht unterschiedlich)
- Q Mikrometerskalen: 106011/TS-M1 (X=0,01 mm/100Div.), 106012/TS-M2 (X,Y=0,01 mm/100Div.), 106013/TS-M7 (X=0,01 mm/100Div., 0,10 mm/100Div.)
TAFDM41X Detaillierte Einführung
Die TAFDM41X-Serie ist ein Touch-All-in-One Digitalmikroskop mit kontinuierlichem Zoom und Autofokus. Sie integriert einen 13,3-Zoll-1080P-Touchscreen und unterstützt Touch-/Maus-Umschaltung. Mit dem Sony IMX415LQR-C Sensor (1/2.8") liefert sie 4K (3840×2160) und erreicht 4K@30 fps über HDMI/USB/Netzwerk.
TAFDM411 nutzt das EMZO-20XA-Objektiv für 20× motorischen Zoom (0,028×–0,56×), Standard-Messabstand 192 mm (AF 150–195 mm); Sichtfeld niedrig 200×112,5 mm, hoch 10×5,6 mm. TAFDM412 mit EMZO-18XA-250 bietet 18× Zoom (0,021×–0,39×), Standard 250 mm (AF 205–255 mm); Sichtfeld niedrig 255×145 mm, hoch 14,2×8 mm.
XCamView ist integriert und erlaubt über den Touchscreen direkten Zugriff auf Kamerasteuerung, Mess-Toolbar, Bildanpassung und Autofokuspanel. Unterstützt HDMI 1.4 (4K/1080P Auto), USB Video (UVC), Ethernet sowie 5G-Wi-Fi-Adapter via USB (AP/STA). ISP-Features: Schärfen, 3D-Denoise, ROI-White-Balance u. a.; SD-/USB-Speicherung, H.264/H.265 Video (30 fps Speicherung).
TAFDM41X Hauptfunktionen
Touchscreen-All-in-One
13,3" 1080P Touchscreen, Wechsel zwischen Touch- und Mausinterface, intuitive Bedienung.
Motorisierter Zoom
TAFDM411: 20× Zoom (0,028×–0,56×); TAFDM412: 18× Zoom (0,021×–0,39×).
Auto-/Manueller Fokus
Auto-, Single- und manueller Fokus, wählbare Fokuszone.
Großes Sichtfeld
TAFDM411 niedrig 200×112,5 mm; TAFDM412 niedrig 255×145 mm für schnelles Auffinden.
Integrierte Messung
Unterstützt Kalibrierung, Geometriemessung und CSV-Export.
Multi-Interface-Ausgabe
HDMI/USB Video/LAN/Wi-Fi, Mehrkamera-Netzwerke unterstützt.
ISP-Bildverarbeitung
Schärfen, 3D-Denoise, ROI-White-Balance, Ultra-Fine Color Engine, lokaler Dynamikbereich.
Lokale Speicherung/Wiedergabe
SD-/USB-Speicherung, Bildaufnahme, Video (H.264/H.265) und lokale Wiedergabe.
Mehrsprachigkeit
Unterstützt Englisch, Chinesisch (CN/TW), Koreanisch, Thailändisch, Französisch, Deutsch, Japanisch, Italienisch.
LED-Beleuchtungssteuerung
Magnetische LED-Ringleuchte, Helligkeit direkt an der Kamera regelbar.
TAFDM41X Kernvorteile
Touch-All-in-One Design
13,3" Touchscreen integriert, kein externer Monitor nötig, Plug & Play.
Flexible Bedienung
Wechsel zwischen Touch- und Mausinterface für unterschiedliche Präferenzen.
4K Liveausgabe
Sony 1/2.8" 4K Starvis CMOS, hohes SNR, klare Bildqualität.
Wireless-Erweiterung
Unterstützt 5G-Wi-Fi-Adapter, AP/STA-Modus, erleichtert drahtlose Installation.
Mehrkamera-Netzwerk
Mehrere Kameras über LAN/Wi-Fi vernetzbar, Unicast/Multicast wählbar.
Plattformübergreifend
Unterstützt Windows/Linux/macOS/iOS/Android.
Typische Einsatzszenarien
Industrielle Inspektion
PCB-Prüfung, Elektronikbauteile, Lötstellenanalyse
Medizinische Beobachtung
Pathologieschnitte, Zellkultur, Gewebeprobenanalyse
Lehre & Forschung
Mikroskopie-Demos, Datenerfassung, wissenschaftliche Studien
Automatisierung
Maschinelles Sehen, Inline-Qualitätskontrolle, Smart Manufacturing
