X5FCAM4K8MPA 4K C-Mount-Autofokus-Kamera
X5FCAM4K8MPA nutzt den Sensor Sony IMX678(C), liefert 8MP und vereint integrierten Autofokus sowie Focus-Stacking für Mikroskopie und Automationsprüfungen.
Zentrale Highlights
- Setzt auf Sony IMX678(C) und liefert 8MP hochauflösende Bilder.
- Unterstützt parallele Ausgabe via HDMI / Wi-Fi / USB; HDMI liefert bis zu 60 fps bei geringer Latenz.
- Autofokus mit Focus-Stacking hält auch bei hohen Vergrößerungen einen großen Schärfebereich.
- Eingebettete XCamView-Software erlaubt Messungen, Aufnahmen und Bildvergleiche direkt über HDMI.
- Lokale Speicherung auf SD-Karte oder USB-Stick ermöglicht sofortige Vorschau von 8-MP-Fotos und 4K-Videos.
- XCamView, ToupView und ToupLite bieten nahtlose Fernsteuerung auf mehreren Plattformen.
Produktdetails
X5FCAM4K8MPA Technische Spezifikation
| Basisinformationen | |
| Produktmodell | X5FCAM4K8MPA |
| Zugehörige Serie | 4K C-Mount-Autofokus-Kamera |
| Autofokus | Unterstützt |
| Sensorparameter | |
| Sensorbezeichnung | Sony IMX678(C) |
| Sensorgröße | 1/1.8" (7.68×4.32mm) |
| Pixelgröße | 2.0μm × 2.0μm |
| Maximale Auflösung | 8MP |
| Verschlusstyp | Rolling Shutter |
| Farbtyp | Farbe |
| Ausgabe & Leistung | |
| Ausgangsschnittstellen | HDMI / Wi-Fi / USB |
| Bildrate | 60fps@3840×2160 |
| Speicherunterstützung | SD-Karte / USB-Stick |
| Softwareunterstützung | XCamView / ToupView |
| Stromversorgung | DC 12V/1A |
| Mechanik & Umwelt | |
| Abmessungen | 78 × 65 × 94,5 mm |
| Gewicht | 78 × 65 × 94,5 mm |
| Betriebstemperatur | -10℃ ~ 50℃ |
| Lagertemperatur | |
| Betriebsfeuchte | |
| Lagerfeuchte | |
| Kompatibilität & Zertifizierungen | |
| Betriebssysteme | Windows / Linux / macOS |
| Zertifizierung | CE / FCC |
X5FCAM4K8MPA integriert eine ARM-Steuerung mit der XCamView-Messoberfläche und kombiniert Autofokus, Focus-Stacking sowie Mehrschnittstellen-Ausgabe für sofort einsatzbereite 4K-Bildgebung in Laboren, Produktionslinien und Schulungsumgebungen.
Funktionale Highlights
- Sprachbefehle lösen Fotos und Videos aus und beschleunigen die Dokumentation.
- Voreingestellte ISP-Profile für Stereo- und Biologiemikroskope liefern per Knopfdruck optimale Bildqualität.
- USB 3.0 mit hoher Bandbreite ermöglicht Live-Messungen in ToupView nach dem Anschluss an den PC.
- Wi-Fi-Module unterstützen AP-/STA-Modus für drahtlose Zusammenarbeit und Remote-Demos.
Anschlussoptionen
HDMI-4K-Live-Preview
HDMI gibt 60fps@3840×2160 aus und liefert 4K60 mit geringer Latenz – ideal für Fertigungslinien und Unterricht.
USB-3.0-Hochgeschwindigkeitsaufnahme
Per USB 3.0 zum PC verbunden ermöglichen ToupView/ToupLite Live-Erfassung, Messung sowie RAW-/MP4-Speicherung.
Wi-Fi-Kollaboration
Mit USB-Wi-Fi-Modul lassen sich AP- oder STA-Netze aufbauen, sodass mehrere Endgeräte gleichzeitig betrachten und steuern.
Lokale Speicherung & Wiedergabe
Speichert 8-MP-Fotos und 4K-Videos direkt auf SD-Karte oder USB-Stick – Wiedergabe erfolgt unmittelbar über die HDMI-Oberfläche.
Fokussierung & Bedienung
- Wählbare Fokusbereiche mit Einzel- und Dauerfokusmodus.
- Autofokus in Kombination mit Focus-Stacking liefert auch bei hoher Vergrößerung scharfe Bilder mit großer Tiefenschärfe.
- Fokuspräzision und Motor-Suchbereich lassen sich justieren, Schärfeindikatoren erscheinen in Echtzeit.
Bildverarbeitung
- 3D-Rauschunterdrückung, Schärfung, Farbkalibrierung und ROI-Weißabgleich sind integriert.
- Werkzeuge wie Bildvergleich, Freeze, Fadenkreuze und Zoom unterstützen die Analyse.
- Bild-/Video-Browser mit Batch-Umbenennung und Filterfunktionen erleichtert Archivierung.
Typische Anwendungen
Mikroskopbildgebung
Mikroskopbildgebung
Industrielle Vor-Ort-Prüfung
Industrielle Vor-Ort-Prüfung
Lehre und Schulung
Lehre und Schulung
Auswahlhinweise
- EF-Bajonett und Netzwerkschnittstelle erforderlich? X7FCAM4K16MPA_EFL bietet elektronische Blendensteuerung für EF-Objektive und Gigabit-Netzwerkintegration.
- Mehr Sensorfläche und 22 MP benötigt? Wechseln Sie zu X8FCAM4K22MPA_EFL mit 1,7″-Sensor und 10-Bit-ISP.
- Kompaktes C-Mount-System gefragt? Die Serie XFCAMTOP_MINI besitzt ein kleineres Gehäuse für einfache Integration.
X5FCAM4K8MPA Produktbroschüre
PDF mit technischen Daten, Schnittstellenübersicht und Installationshinweisen.
Software & Tools
Installationspakete und Updates für XCamView, ToupView und ToupLite.
3D-Modell Dateien
STEP-Dateien für Halterungsdesign und Systemintegration.

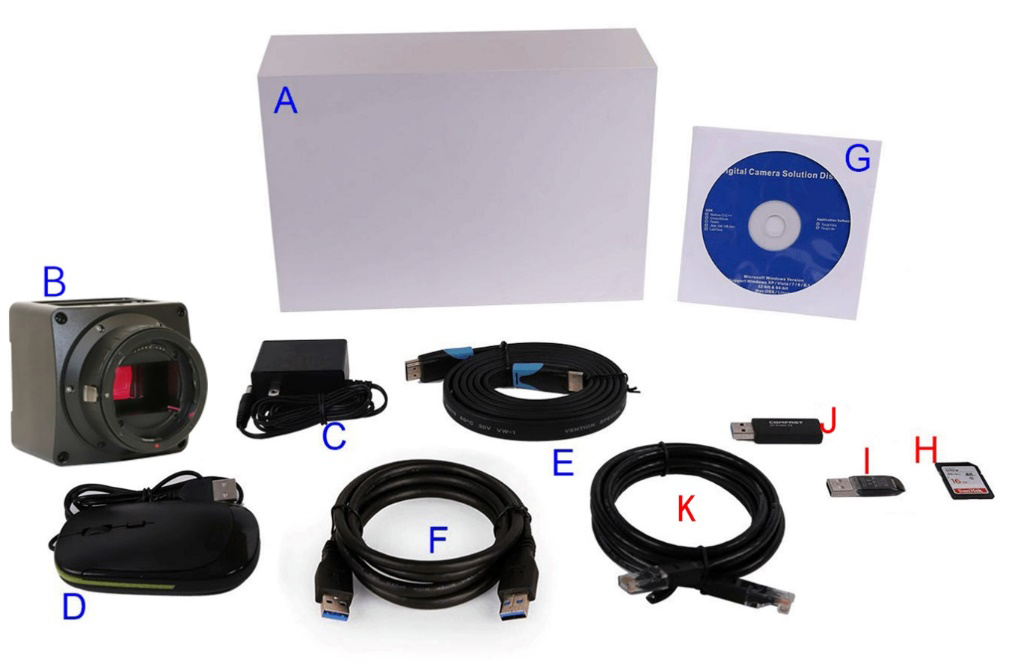

X5FCAM4K8MPA Multi-Interface-Kamera | Packliste #
Standard-Lieferumfang
- A Kameraverpackung: 25,5 cm × 17,0 cm × 9,0 cm (1 Stk., ca. 1,7 kg/Box)
- B X5FCAM4K8MPA Kamera ×1
- C Netzadapter: Eingang AC 100–240 V 50/60 Hz, Ausgang DC 12 V 1 A; US POWER-U-12V1A (MSA-C1000IC12.0-12H-US), EU POWER-E-12V1A (MSA-C10001C12.0-12H-DE)
- D USB-Maus
- E HDMI-2.0-Kabel
- F USB3.0 A-Stecker ↔ A-Stecker, vergoldet (1,5 m)
Optionales Zubehör
- G Audiosteuerungsmodul
- H SD-Karte (mind. 16 GB, Class 10)
-
I Verstellbarer Okulartubus-Adapter
Dia. 23,2 mm auf C-Mount: 108001/AMA037, 108002/AMA050, 108003/AMA075. Bitte je nach Kamera und Mikroskop wählen.
-
J Fester Okulartubus-Adapter
Dia. 23,2 mm auf C-Mount: 108005/FMA037, 108006/FMA050, 108007/FMA075. Hinweis: Für I/J bitte Kameramodell (C-Mount) bestätigen; unser Team hilft bei der passenden Auswahl.
- K 108015 (Dia. 23,2 mm→30,0 mm) Adapterring für Ø 30 mm Okulartubus
- L 108016 (Dia. 23,2 mm→30,5 mm) Adapterring für Ø 30,5 mm Okulartubus
- M USB-Stick
- N USB-WLAN-Adapter (für WiFi-Modus; Gehäuseform je nach Modell leicht unterschiedlich)

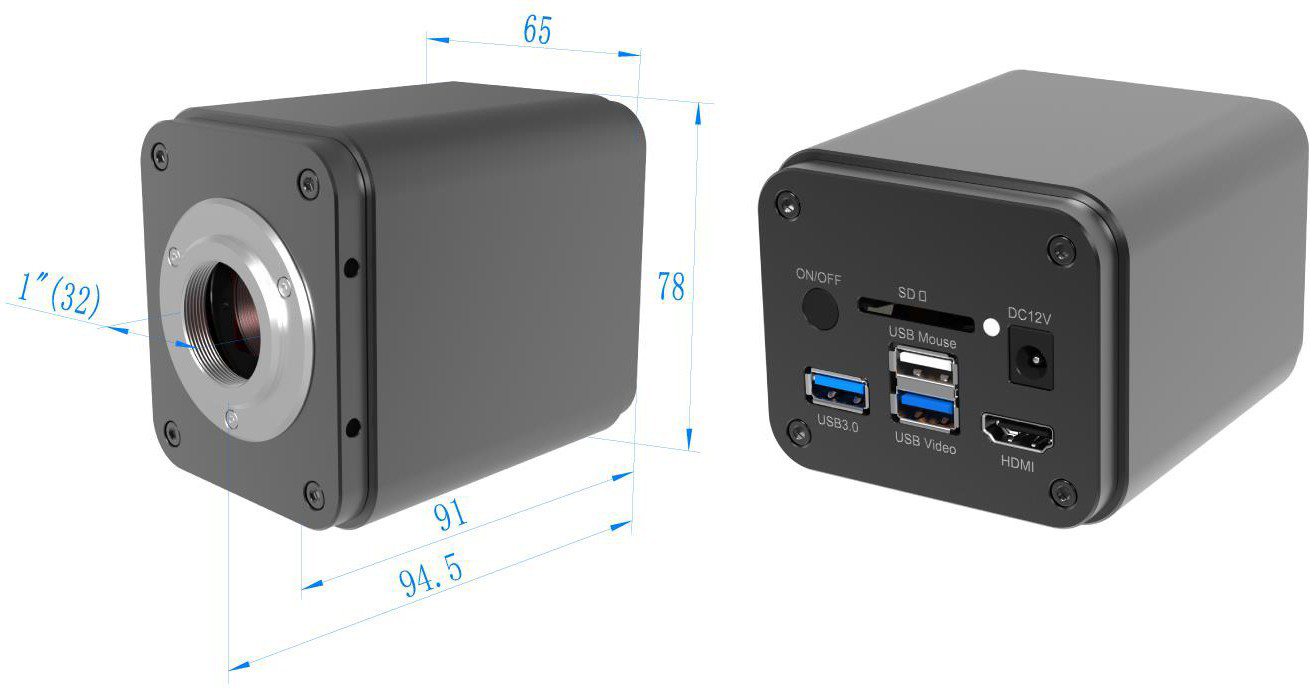

X5FCAM4K8MPA Multi-Interface-Kamera | Produktabmessungen #
Gehäusestruktur und Schnittstellen
Details siehe Handbuch Abb. 5-3 mit Kühlöffnungen und Montagelöchern
Bitte vor der Installation anhand der Maßzeichnung Befestigungspunkte und Schnittstellenrichtung prüfen.
Detaillierte Einführung
Die X5FCAM4K-Serie ist eine 4K-Autofokus-Kamera mit Sony Starvis 2 hochempfindlichem CMOS-Sensor, entwickelt für Hochvergrößerungs-Mikroskopie und industrielle Automatisierung. Mit C-Mount-Objektiv bietet sie HDMI-, USB3.0- und Wi-Fi-Synchronausgabe und unterstützt drahtlose Bildübertragung. Autofokus, Depth-Stacking, 4K-Hochauflösung und Multi-Plattform-Steuerung unterstützen anspruchsvolle Labore, Inline-Inspektion und effiziente Anwendungen.
Hauptfunktionen
- Sony Starvis 2 CMOS, 8 MP 4K-Auflösung
- HDMI/USB3.0/Wi-Fi Multi-Interface-Ausgabe
- Autofokus, Depth-Stacking, Videoaufzeichnung u. a. intelligente Funktionen
- SD-Karten-/USB-Stick-Speicherung für lokale Datenhaltung
- C-Mount-Objektiv, hohe Kompatibilität für diverse Imaging-Anforderungen
- Unterstützt Windows, Linux, macOS und weitere Betriebssysteme
Kernvorteile
- Hochempfindlicher CMOS für bessere Low-Light- und Dynamikleistung
- Druckloser Wi-Fi-Output und bequemes Datensharing
- Depth-Stacking für Hochvergrößerung und mehrschichtige Proben
- Kompaktes Design passt in Labor- und Produktionsumgebungen
- Starkes Preis-Leistungs-Verhältnis für Serie und Automatisierung
