X8FCAM4K22MPA_EFL Digitalmikroskop mit kontinuierlichem Zoom und Autofokus
X8FCAM4K22MPA_EFL nutzt den großformatigen Sensor Sony IMX571(C) und liefert 22-MP-Standbilder sowie 4K-Videos für höchste Ansprüche in Medizin und Forschung.
Zentrale Highlights
- 1,7″ Sony IMX571(C) liefert 22MP (6240×3512) Ultra-HD-Bildgebung.
- HDMI 2.0, USB 3.0, Gigabit-LAN und Wi-Fi liefern parallele Signale für Multi-Endpoint-Workflows.
- Autofokus- und Blendensteuerung für EF-Objektive unterstützt unterschiedliche Brennweiten.
- 10-Bit-ISP, Echtzeit-WDR, 3D-Rauschreduzierung und RAW-Unterstützung für hohen Dynamikumfang.
- Lokale Speicherung auf SD-Karte oder USB-Speicher mit optionalem Netzwerk-Upload.
- Sprachsteuerung, Annotationen und mehrsprachige Oberfläche erleichtern teamübergreifende Zusammenarbeit.
Produktdetails
X8FCAM4K22MPA_EFL Technische Spezifikation
| Basisinformationen | |
| Produktmodell | X8FCAM4K22MPA_EFL |
| Zugehörige Serie | Digitalmikroskop mit kontinuierlichem Zoom und Autofokus |
| Autofokus | Unterstützt |
| Sensorparameter | |
| Sensorbezeichnung | Sony IMX571(C) |
| Sensorgröße | 1.7" (23.46×13.21mm) |
| Pixelgröße | 3.76μm × 3.76μm |
| Maximale Auflösung | 22MP (6240×3512) |
| Verschlusstyp | Rolling Shutter |
| Farbtyp | Farbe |
| Ausgabe & Leistung | |
| Ausgangsschnittstellen | HDMI2.0 / USB3.0 / LAN / Wi-Fi |
| Bildrate | HDMI: 37fps@3840×2160, 37fps@1920×1080; USB: 15fps@6240×3512, 37fps@2688×1512, 37fps@1920×1080; NETWORK: 30fps@3840×2160, 37fps@1920×1080, 37fps@1280×720 |
| Speicherunterstützung | SD-Karte / USB-Stick |
| Softwareunterstützung | XCamView / ToupView / ToupLite |
| Stromversorgung | DC 12V/2A |
| Mechanik & Umwelt | |
| Abmessungen | 80 × 80 × 122 mm |
| Gewicht | 0,75 kg |
| Betriebstemperatur | -10°C ~ +50°C |
| Lagertemperatur | |
| Betriebsfeuchte | |
| Lagerfeuchte | |
| Kompatibilität & Zertifizierungen | |
| Betriebssysteme | Windows 8/10/11 / Linux / macOS / Android / iOS |
| Zertifizierungen | CE / FCC / RoHS |
X8FCAM4K22MPA_EFL integriert einen 10-Bit-ISP sowie Echtzeit-Focus-Stacking und Stitching, sodass über HDMI, Netzwerk und USB stets hoher Dynamikumfang und präzise Farbwiedergabe erhalten bleiben.
Funktionale Highlights
- Focus-Stacking und Stitching in Echtzeit decken große Probenbereiche nahtlos ab.
- Objektivverzeichnungskorrektur sowie Live-Anzeige von Blende und Brennweite erleichtern die Dokumentation.
- Individuell definierbare Fokuszonen mit mehreren Präzisionsstufen unterstützen detailkritische Aufgaben.
- Die neue Benutzeroberfläche ermöglicht Bild-/Videovergleiche und effizientes Batch-Management.

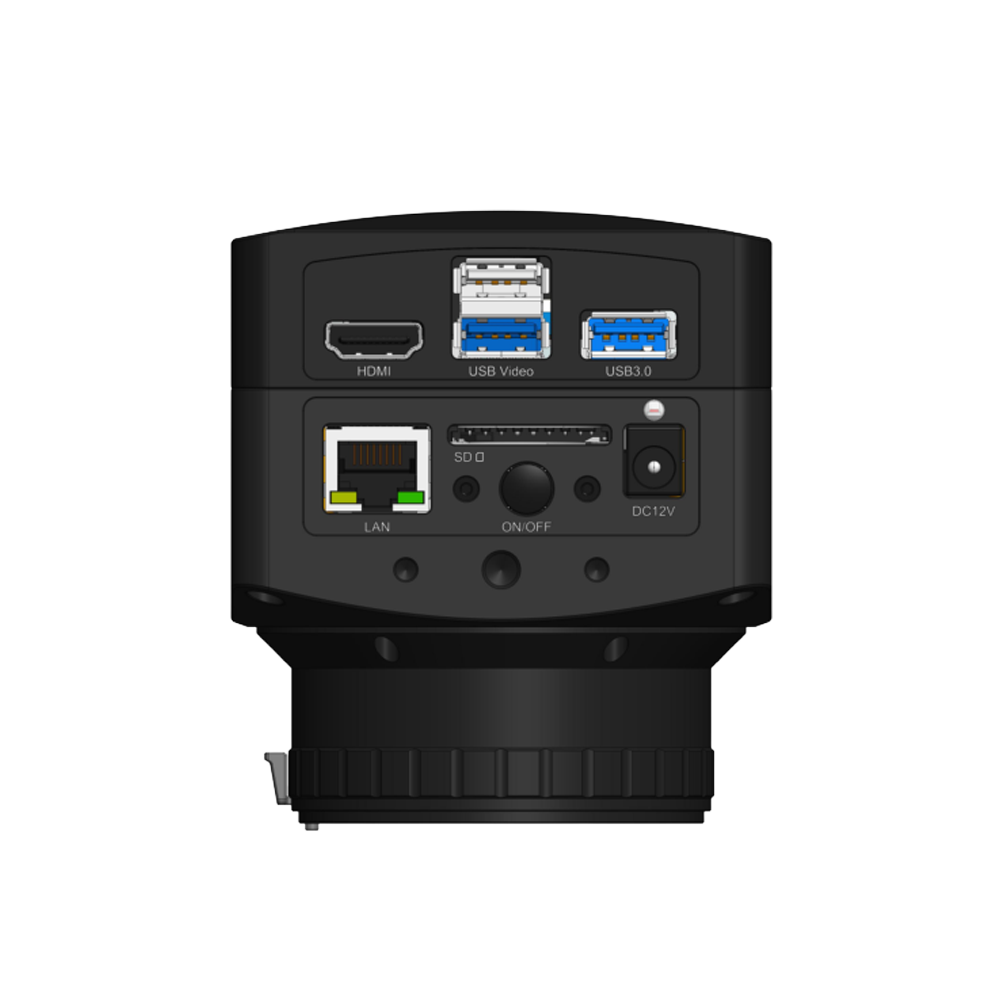

Anschlussoptionen
4K-HDMI-2.0-Ausgabe
4K-HDMI-2.0 mit geringer Latenz für OP-Dokumentation und Forschungspräsentationen.
Gigabit-Netzwerk & Remote-Upload
Automatisches Hochladen auf Server oder PACS-Systeme ermöglicht ortsunabhängiges Teilen.
USB-3.0-Datenerfassung
Mit ToupView lassen sich 22-MP-Aufnahmen erfassen sowie annotieren, messen und exportieren.
Lokale Speicherung & Wi-Fi
SD-/USB-Speicherung plus Wi-Fi-Modul für Backups vor Ort und mobile Zugriffe.
Objektive & Fokus
- Elektronische Fokus- und Blendensteuerung für EF-Objektive mit frei definierbaren Fokusfahrten.
- Echtzeit-Focus-Stacking und 10-Bit-HDR-Ausgabe verbinden Details und Dynamikumfang.
- Sprachbefehle lösen Fotos, Videoaufnahmen und Freeze-Frames auch mit Handschuhen aus.
Bildverarbeitung
- Verzeichnungskorrektur, RAW-Erfassung, Farb-LUTs und ROI-Weißabgleich lassen sich flexibel anpassen.
- Mehrbildvergleich, Live-Stitching, Batch-Browsing und Tag-Management beschleunigen Workflows.
- Mehrsprachige UI und zweisprachige Eingaben unterstützen globale Deployments.
Typische Anwendungen
Industrielle Prüfung
Industrielle Prüfung
Medizinische Beobachtung
Medizinische Beobachtung
Lehre und Forschung
Lehre und Forschung
Automatisierungssystem
Automatisierungssystem
Laboranalyse
Laboranalyse
Konfigurationshinweise
- Benötigen Sie eine kompaktere 4K-C-Mount-Lösung? X5FCAM4K ist kompakter und lässt sich ideal in Mikroskop- und Inline-Prüfsysteme integrieren.
- Kosten- und Schnittstellenkompatibilität im Fokus? XFCAMTOP4K kombiniert HDMI/USB/Wi-Fi und bleibt C-Mount-kompatibel.
- Touch-Steuerkonsole erforderlich? Ergänzen Sie die TAFDM-Serie mit Touch-Bedienfeld für integrierte Steuerung.
X8FCAM4K22MPA_EFL Produktbroschüre
PDF mit EF-Objektivkompatibilität, 10-Bit-ISP-Konfiguration und Netzwerkdeployment.
Software & offene Schnittstellen
Laden Sie XCamView, ToupView und die Netzwerk-SDK-Dokumentation herunter.
Projektbewertung anfordern
Teilen Sie Ihre Anforderungen, um Objektivempfehlungen und Beispielaufnahmen zu erhalten.

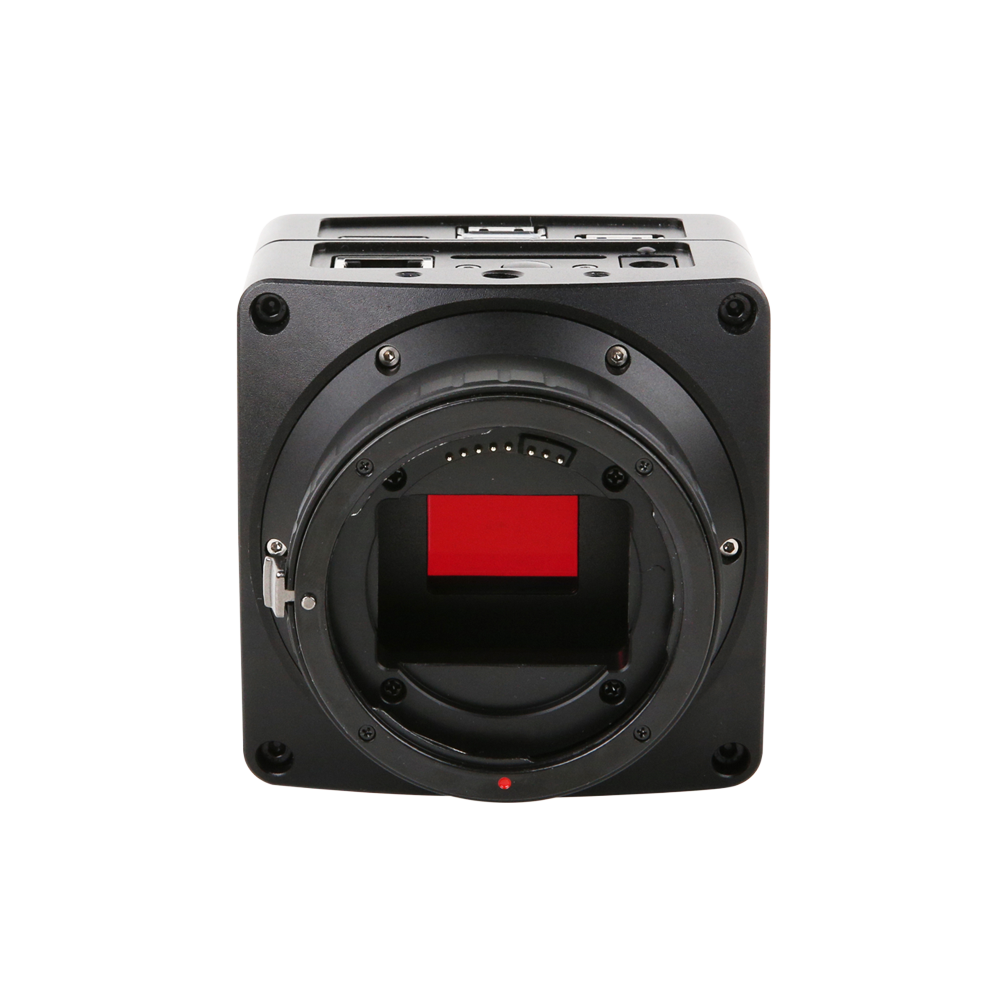

Objektivkompatibilität
X8FCAM4K22MPA_EFL Kamera lässt sich mit allen unterstützten EF-Bajonettobjektiven kombinieren. Nach korrekter Montage werden Brennweite, Blende und Fokusinformationen ausgelesen und Blende sowie Fokus können motorisch gesteuert werden.
Theoretisch unterstützt die X8FCAM4K22MPA_EFL Kamera jedes EF-Bajonettobjektiv, jedoch wurden nicht alle Modelle getestet. Bei Objektiven anderer Hersteller wie Tamron oder Sigma kann es zu Einschränkungen bei der Steuerung oder zu Teilinkompatibilitäten kommen. Teilen Sie uns gewünschte Objektivmodelle mit, damit wir entsprechende Tests durchführen können.
Folgende EF-Bajonettobjektive wurden erfolgreich verifiziert:
| Objektiv | Naheinstellgrenze | Brennweitenanzeige | Blendensteuerung | Fokussteuerung | Fokus bei fixer Objektentfernung |
|---|---|---|---|---|---|
|
Canon EF-S Objektive
|
|||||
| Canon EF-S 10-18mm f/4.5-5.6 IS STM | ca. 0,22 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF-S 18-55mm f/3.5-5.6 IS STM | ca. 0,25 m | Unterstützt | Unterstützt | Unterstützt | Unterstützt |
| Canon EF-S 18-55mm f/4-5.6 IS STM | ca. 0,25 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF-S 15-85mm f/3.5-5.6 IS USM | ca. 0,35 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF-S 18-135mm f/3.5-5.6 IS USM | ca. 0,39 m | Unterstützt | Unterstützt | Unterstützt | Unterstützt |
| Canon EF-S 18-200mm f/3.5-5.6 IS | ca. 0,45 m | Unterstützt | Unterstützt | Unterstützt | — |
|
Canon EF Profi-Festbrennweiten
|
|||||
| Canon EF 24mm f/1.4L II USM | ca. 0,25 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF 24mm f/2.8 IS USM | ca. 0,2 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF 35mm f/1.4L II USM | ca. 0,28 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF 50mm f/1.2L USM | ca. 0,45 m | Unterstützt | Unterstützt | Unterstützt | Unterstützt |
| Canon EF 50mm f/1.4 USM | ca. 0,45 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF 85mm f/1.2L II USM | ca. 0,95 m | Unterstützt | Unterstützt | Unterstützt | — |
|
Canon EF Profi-Zoomobjektive
|
|||||
| Canon EF 16-35mm f/2.8L III USM | ca. 0,28 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF 16-35mm f/4L IS USM | ca. 0,28 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF 24-70mm f/2.8L II USM |
ca. 0,38 m
(Makromodus ca. 0,2 m)
|
Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF 24-70mm f/4L IS USM |
ca. 0,38 m
(Makromodus ca. 0,2 m)
|
Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF 24-105mm f/4L IS USM | ca. 0,45 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF 100-400mm f/4.5-5.6L IS II USM | ca. 0,98 m | Unterstützt | Unterstützt | Unterstützt | — |
|
Kompatible Objektive von Drittanbietern
|
|||||
| Sigma 150-600mm f/5-6.3 DG OS HSM|S | ca. 2,6 m | Unterstützt | Unterstützt | Unterstützt | — |
Unterstützte Canon EF Objektive
X8FCAM4K22MPA_EFL Kamera ist mit zahlreichen professionellen EF-Bajonettobjektiven vollständig kompatibel.

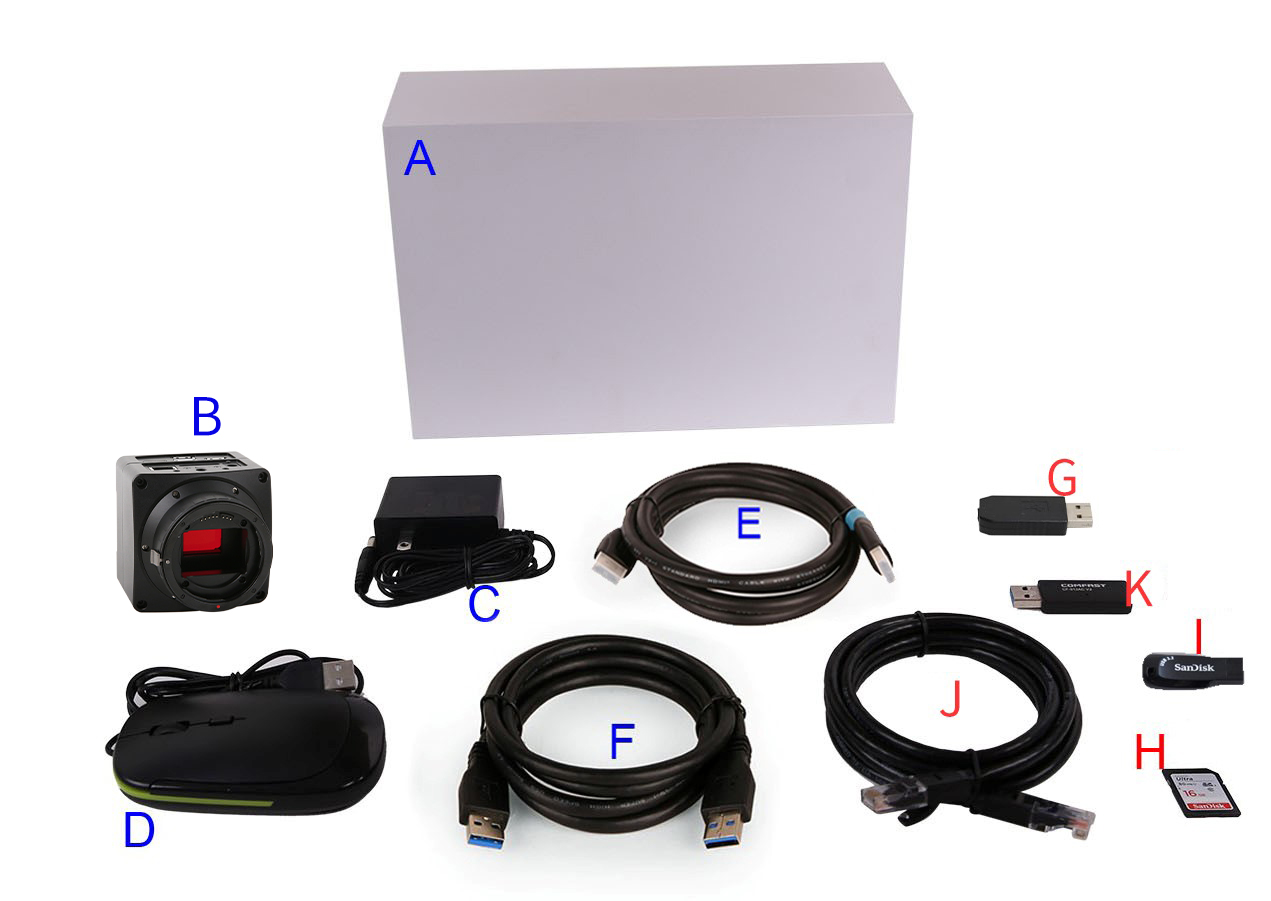

X8FCAM4K22MPA_EFL Multi-Interface-Kamera | Packliste #
Standard-Lieferumfang
- A Kameraverpackung: 25,5 cm × 17,0 cm × 9,0 cm (1 Stk., 1,7 kg/Box)
- B X8FCAM4K22MPA_EFL Kamera ×1
- C Netzadapter (Eingang AC 100–240 V 50/60 Hz; Ausgang DC 12 V / 2 A; Modell POWER-12V2A (MX24Z1-1202000); US/EU-Stecker)
- D USB-Maus ×1
- E HDMI-2.0-Kabel ×1
- F USB3.0 A↔A vergoldetes Datenkabel (1,5 m)
Optionales Zubehör
- G Audiosteuerungsmodul
- H SD-Karte (≥16 GB, Class 10)
- I USB-Stick
- J Ethernet-Kabel
- K USB-WLAN-Adapter (für WiFi; Gehäuseform je nach Modell leicht unterschiedlich)
- L EF-Mount-Objektive

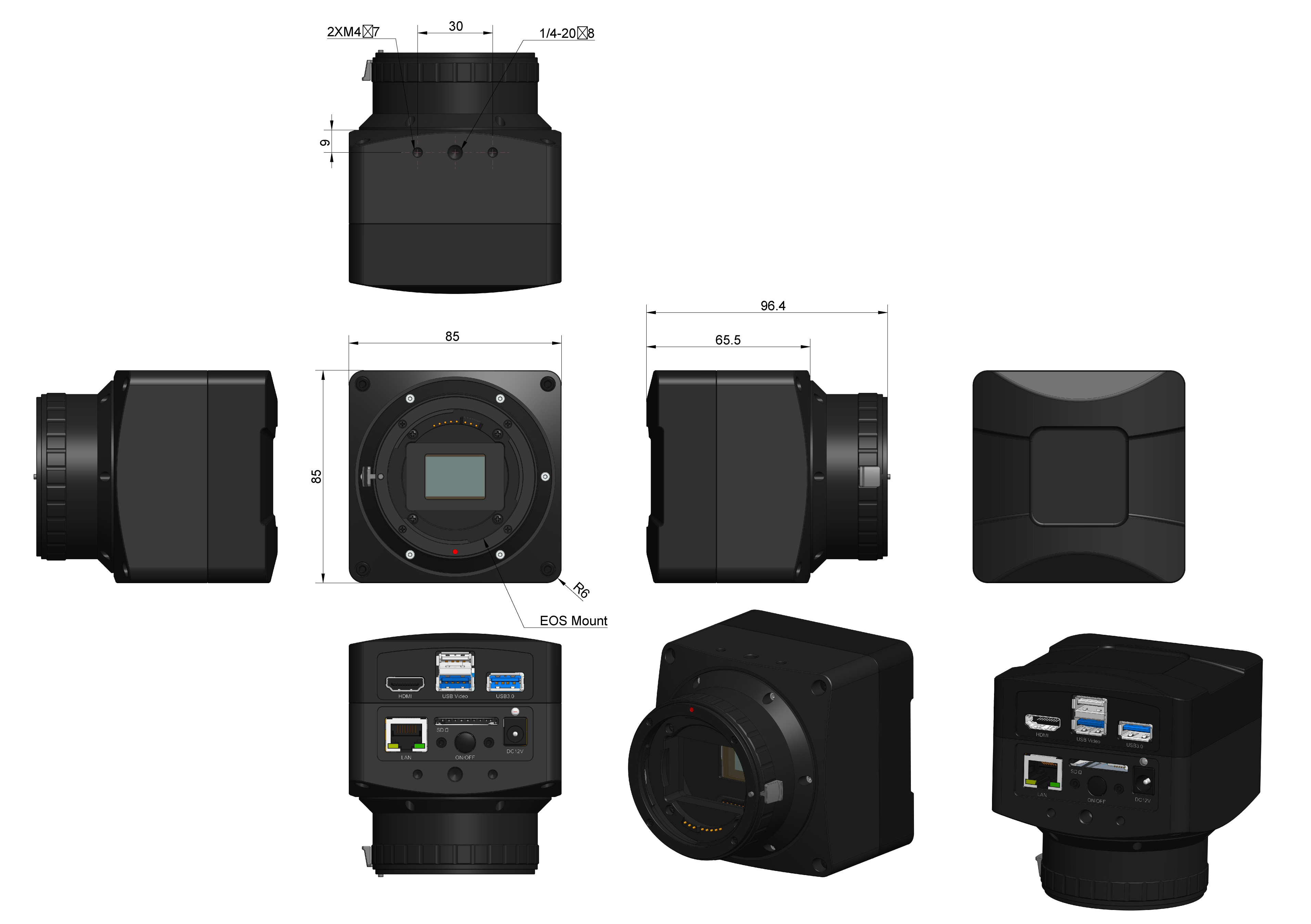

X8FCAM4K22MPA_EFL Multi-Interface-Kamera | Produktabmessungen #
Gesamtmaße mit Objektivadapter
Gesamtmaße inkl. Objektivadapter
Bitte vor der Installation anhand der Maßzeichnung Befestigungspunkte und Schnittstellenrichtung prüfen; Zeichnung schematisch, maßgeblich ist das reale Gerät.
Detaillierte Einführung
Die X8FCAM4K22MPA_EFL-Serie repräsentiert die neueste Generation von ToupTeks High-End-AI-Imaging-Plattform, ausgelegt für Spitzenmedizin, präzise Industrieprüfungen und avancierte Forschung. Sie nutzt den rückwärtig belichteten Sony IMX571 CMOS mit 22 MP (1,7" Sensor) für ausgezeichnete Empfindlichkeit und Dynamik. Ein 10-bit-ISP liefert Profi-Farbwiedergabe und Bildoptimierung. Dank Canon-EF-Mount passt sie zu vielen Profi-Objektiven und unterstützt elektronische Blendenregelung, Autofokus und Live-Depth-Stacking. HDMI 2.0, USB3.0, Gigabit-LAN und Wi-Fi bieten synchronen Output; XCamView liefert komplette Aufnahme-, Verarbeitungs-, Mess- und Analyse-Workflows – ideal für Augen-/Dentaldiagnostik, Ultra-HD-Mikroskopie und andere anspruchsvolle Szenarien.
Hauptfunktionen
- 22 MP Ultrahochauflösung mit Sony IMX571 Large-Format Sensor, 3,76 µm Pixel für exzellente Qualität
- 10-bit ISP mit pro 3D-Denoise, Schärfen und ROI-White-Balance
- Elektronisch gesteuertes Canon EF-Mount-System, Blendenregelung und Auto/Manueller Fokus
- Live- und Auto-Depth-Stacking lösen große Tiefenschärfe-Anforderungen
- RAW-Aufnahme für professionelle Nachbearbeitung
- Sprachsteuerungsmodul unterstützt Foto/Video per Sprachbefehl
- Automatischer Netzwerk-Upload für Remote-Datenerfassung
- Integrierte Auto-Edge-Suche und Messalgorithmen für präzise Analyse
Kernvorteile
- 22 MP auf 1,7" Sensor – führende Bildqualität
- 10-bit Farbtiefe, deutlich mehr Farb- und Detailstufen als 8-bit
- Parallele Ausgaben: 4K HDMI Live-Preview plus USB/Netzwerk-Datenstrom
- Breites EF-Objektiv-Ökosystem, kompatibel mit 18+ Canon-Linsen
- Hohe Automatisierung: Sprachsteuerung, Autofokus, Depth-Stacking integriert
- Industriegrade Stabilität, Arbeitsbereich -10 °C bis 50 °C
- Mehrsprachige UI (inkl. Deutsch/Englisch, insgesamt 13 Sprachen) für globale Nutzung
