BIGEYE10000KPA Industriekamera/Analytische Bildgebung
Produkteinführung
Die BIGEYE-Serie richtet sich an Mikroskopie sowie allgemeine Industrie- und Forschungsanwendungen. Je nach Modell kommen rückseitig belichtete Sony Exmor/Exmor R/Exmor RS CMOS oder großformatige GSENSE-BSI-Sensoren zum Einsatz, die auch bei Schwachlicht hohe Quanteneffizienz und geringes Ausleserauschen bieten. Einige GSENSE-Modelle unterstützen Global Reset (Rolling-Auslesung), um hohe Bildraten und Bewegungsunterdrückung zu kombinieren – ideal für UV- oder Koronaprüfungen.
Ein integrierter Ultra-Fine Hardware-ISP (HISPVP) verlagert Demosaic, Auto-Exposure/Gain, Weißabgleich, One-Touch-Kalibrierung, Gamma/Kontrast/Sättigung/LUT usw. in die Kamera und reduziert so die CPU-Last des Hostsystems bei gleichzeitiger Stabilisierung von Vorschau und Aufnahme. USB3.0 dient als Datenlink, erlaubt 8/12-Bit-Umschaltung in Echtzeit sowie RAW/Bayer-Ausgabe, und deckt Auflösungen von 4,2–10 MP ab. ToupView/ToupLite und plattformübergreifende SDKs (Windows/Linux/macOS/Android) unterstützen Integration und Weiterentwicklung.
Hauptmerkmale
- Sensor: Sony Exmor / Exmor R / Exmor RS CMOS oder GSENSE BSI (modellabhängig); optional CCD-Modelle (modellabhängig)
- Schwachlichtoptimierung: hohe QE und niedriges Ausleserauschen; GSENSE unterstützt CMS/Multisampling, großer Dynamikbereich (modellabhängig)
- Global Reset (Rolling-Auslesung, GRR, modellabhängig) – geeignet für hohe Bildraten sowie UV-/Koronaprüfung
- USB3.0 (5 Gbit/s) Hochgeschwindigkeitsübertragung mit stabiler, niedriger Latenz
- Bittiefe: Echtzeitumschaltung 8/12-Bit, unterstützt RAW/Bayer-Ausgabe
- Ultra-Fine Hardware-ISP (HISPVP): Demosaic, AE/AGC, AWB/One-Touch-White-Balance, Gamma/Kontrast/Sättigung, LUT, Rauschunterdrückung/Schärfung
- Flexible ROI-Größe sowie Bildspiegelung/-drehung – passt sich Optikpfad und Bandbreite an
- Auflösungsbereich 4,2–10,3 MP (modellabhängig), universell einsetzbar in Mikroskopie und Materialanalyse
- Industriedesign: CNC-Gehäuse aus Zink-Aluminium verbessert Kühlung und EMV-Schutz
- Objektivanschluss: C-Mount-Standard, kompatibel mit diversen Mikroskop-/Industrieoptiken
- Trigger & Sync: Freilauf, Soft-Trigger, externer Trigger; Blitz/I/O-Verknüpfung (modellabhängig)
- Software-Ökosystem: ToupView/ToupLite und SDKs (Windows/Linux/macOS/Android), kompatibel mit DirectShow/TWAIN
- Typische Anwendungen: Mikroskopie, Lebenswissenschaften, Materialanalyse, Industrieinspektion, UV-/Koronaprüfung u. a.
- Zertifiziert nach CE/FCC/RoHS (modellabhängig)
Produktdetails
| Hauptparameter | |
| Modell | BIGEYE10000KPA |
| Sensor | IMX294 (C) |
| Effektive Pixel / Auflösung | 10.3MP (4096x2160) |
| Bildrate (volle Auflösung) | 30fps@3704x2778; 34.5fps@4096x2160; 39.5fps@2760x2072; 62fps@2048x1080; 86fps@1360x720 |
| Verschlussart | Rolling Shutter |
| Farbtyp | Farbe |
| Bildqualität | |
| Pixelgröße | 4.63μm × 4.63μm |
| Sensorgröße | 17.47mm × 12.86mm |
| Diagonale | 1.4" (21.69mm) |
| Dynamikbereich | TBD |
| Bittiefe | 8/12bit |
| Empfindlichkeit | 419 mV (1/30 s), 0,12 mV Dunkelstrom |
| Schnittstelle & Mechanik | |
| Datenschnittstelle | USB3.0 |
| GPIO | TBD |
| Objektivanschluss | M42×0,75-Anschluss |
| Abmessungen | TBD |
| Gewicht | TBD |
| Stromversorgung | USB-Stromversorgung |
| Umgebung & Zertifizierung | |
| Betriebstemperatur / Luftfeuchtigkeit | -10°C ~ +50°C / 30%~80%RH |
| Lagertemperatur / Luftfeuchtigkeit | -20°C ~ +60°C / 10%~60%RH |
| Betriebssystem | Windows / Linux / macOS / Android plattformübergreifendes SDK (native C/C++, C#/VB.NET, Python, Java, DirectShow, TWAIN usw.) |
| Zertifizierung | CE，FCC |
Produktübersicht
Die BIGEYE10000KPA repräsentiert eine wissenschaftlich hochwertige Digitalkamera, die für anspruchsvolle industrielle und analytische Bildgebungsanwendungen entwickelt wurde und einen hochleistungsfähigen IMX294 (C) Bildsensor mit umfassenden technischen Fähigkeiten bietet:
- Überlegene Bildauflösung: 10.3MP (4096x2160) Auflösung mit 4.63μm × 4.63μm Pixelabstand und 17.47mm × 12.86mm Sensorformat, liefert außergewöhnliche Detailerfassung und analytische Präzision
- Fortschrittliche Sensortechnologie: Nutzt Rolling Shutter Architektur mit Farbbildgebungsfähigkeit, entwickelt für anspruchsvolle Anwendungen einschließlich Hochgeschwindigkeitsbildgebung, spektroskopische Analyse und multispektrale Dokumentation
- Multi-Interface-Konnektivität: Bietet umfassende USB3.0 Schnittstellenoptionen einschließlich USB3, GigE, Camera Link und CoaXPress, erreicht maximale Bildraten bis zu 30fps@3704x2778; 34.5fps@4096x2160; 39.5fps@2760x2072; 62fps@2048x1080; 86fps@1360x720 mit DDR3-Pufferspeicher für kontinuierliche Hochgeschwindigkeitsaufnahme
- Wissenschaftliche Farbtreue: 8/12bit Farbtiefenverarbeitung mit Dynamikbereich über TBD, beinhaltet Hardware-ISP für Echtzeit-Farbkorrektur und spektrale Genauigkeit über sichtbare, NIR- und UV-Bereiche
- Verbesserte Empfindlichkeitsleistung: Optimierte Sensorarchitektur liefert außergewöhnliche Quanteneffizienz mit Empfindlichkeitsspezifikationen von 419 mV (1/30 s), 0,12 mV Dunkelstrom, ermöglicht präzise Messungen unter herausfordernden Beleuchtungsbedingungen und multispektralen Bildgebungsanwendungen
- Professionelle optische Integration: Standard M42×0,75-Anschluss Schnittstelle gewährleistet Kompatibilität mit wissenschaftlichen und industriellen Objektivsystemen, mit optionalen 0,5×/0,63×/1× Relay-Adaptern für spezialisierte optische Konfigurationen
- Industrietaugliche Konstruktion: Robustes mechanisches Design mit Abmessungen von TBD und Gewicht von TBD, verfügt über USB-Stromversorgung für kontinuierlichen Betrieb in anspruchsvollen Umgebungen
- Umfassendes Software-Ökosystem: Vollständige SDK-Integration unterstützt Windows / Linux / macOS / Android plattformübergreifendes SDK (native C/C++, C#/VB.NET, Python, Java, DirectShow, TWAIN usw.) Plattformen mit fortschrittlicher Bildgebungssoftware-Kompatibilität, bietet Mess-, Analyse- und spektroskopische Fähigkeiten über C/C++, C#, Python, MATLAB, LabVIEW Entwicklungsumgebungen
Kern-Leistungsspezifikationen
Auflösung
10.3MP (4096x2160)
Bildrate
Bis zu 30fps@3704x2778; 34.5fps@4096x2160; 39.5fps@2760x2072; 62fps@2048x1080; 86fps@1360x720
Pixelgröße
4.63μm × 4.63μm
Datenschnittstelle
USB3.0
Wissenschaftliche Bildgebungsfähigkeiten
Multispektrale Analyse
Entwickelt für sichtbare, nahinfrarote und ultraviolette Bildgebungsanwendungen mit spezialisierten Sensorbeschichtungen und optischen Filtern, unterstützt erweiterte spektroskopische Analyse und Materialcharakterisierungs-Workflows
Multi-Interface-Architektur
Umfassende Konnektivitätsoptionen einschließlich USB3, GigE, Camera Link und CoaXPress-Schnittstellen ermöglichen flexible Integration in verschiedene Bildgebungssysteme und Hochdurchsatz-Analyseplattformen
Hardware-ISP-Verarbeitung
Integrierter Hardware-Bildsignalprozessor bietet Echtzeit-Farbkorrektur, Rauschunterdrückung und spektrale Kalibrierung, gewährleistet konsistente Bildqualität unter verschiedenen Aufnahmebedingungen
DDR3-Pufferspeicher
Bordeigener DDR3-Pufferspeicher ermöglicht kontinuierliche Hochgeschwindigkeitsaufnahme und Burst-Aufnahmemodi, unterstützt zeitkritische Anwendungen und kontinuierliche Datenstream-Anforderungen
Technische Exzellenz
Die BIGEYE10000KPA wissenschaftlich hochwertige Kamera repräsentiert die Konvergenz fortschrittlicher Sensortechnologie, Multi-Interface-Konnektivität und umfassender Software-Integration. Diese Plattform liefert außergewöhnliche Leistung für anspruchsvolle Anwendungen einschließlich multispektraler Analyse, Hochgeschwindigkeitsbildgebung und präziser analytischer Workflows und etabliert neue Standards für wissenschaftliche und industrielle Bildgebungsexzellenz.
BIGEYE10000KPA Technisches Datenblatt
Umfassende PDF-Dokumentation einschließlich detaillierter Spezifikationen, Leistungskurven und Integrationsleitfäden
Professionelle SDK-Suite
Multi-Plattform-Entwicklungskit unterstützt Windows, Linux, macOS mit umfassender API-Dokumentation
3D-CAD-Modelle
Präzise STEP-Format-Modelle für mechanische Design-Integration und Systemplanung
Lieferumfang #
Standardkonfiguration und Verpackungsdetails der großformatigen CMOS-Industriekameras der Serie BIGEYE (USB 3.0 · M42/F-Anschluss)
Standard-Lieferliste
- Kartongröße: L:52 cm W:32 cm H:33 cm (20 Stück, 12–17 kg pro Karton)
- Verpackungsbox: L:15 cm W:15 cm H:10 cm (0,58–0,6 kg pro Box)
- Eine Kamera der Serie BIGEYE
- Hochgeschwindigkeits-USB-3.0-Datenkabel A-Stecker auf B-Stecker, vergoldet / 2,0 m
- CD (Treiber und Anwendungssoftware, Ø 12 cm)
Optionale Zubehörteile
- M42×0,75-mm-auf-C-Adapter (wenn ein C-Mount-Adapter erforderlich ist)
- M42×0,75-mm-auf-F-Adapter (für F-Mount-Objektive)
- Adapter von Mikroskopkamera-Port auf M42×0,75 (U-TV1.2XT2, für Olympus-Mikroskope)
- Adapter von Mikroskopkamera-Port auf M42×0,75 (MQD42120 / MBB42120, für Nikon-Mikroskope)
- Adapter von Mikroskopkamera-Port auf M42×0,75 (P95-T2 4 / P95-C 1" 1,0× / 3" 1,2×, für Zeiss Primo Star/Primo Vert)
- Adapter von Mikroskopkamera-Port auf M42×0,75 (11541510-120 HT2-1,2×, für Leica-Mikroskope)
- Adapter von Mikroskopkamera-Port auf M42×0,75 (60N-T2 4/3" 1,2×, für Zeiss Axio)
- Messskalen: 106011/TS-M1 (X=0,01 mm/100 Div.) / 106012/TS-M2 (X,Y=0,01 mm/100 Div.) / 106013/TS-M7 (X=0,01 mm/100 Div., 0,10 mm/100 Div.)
Produktabmessungen #

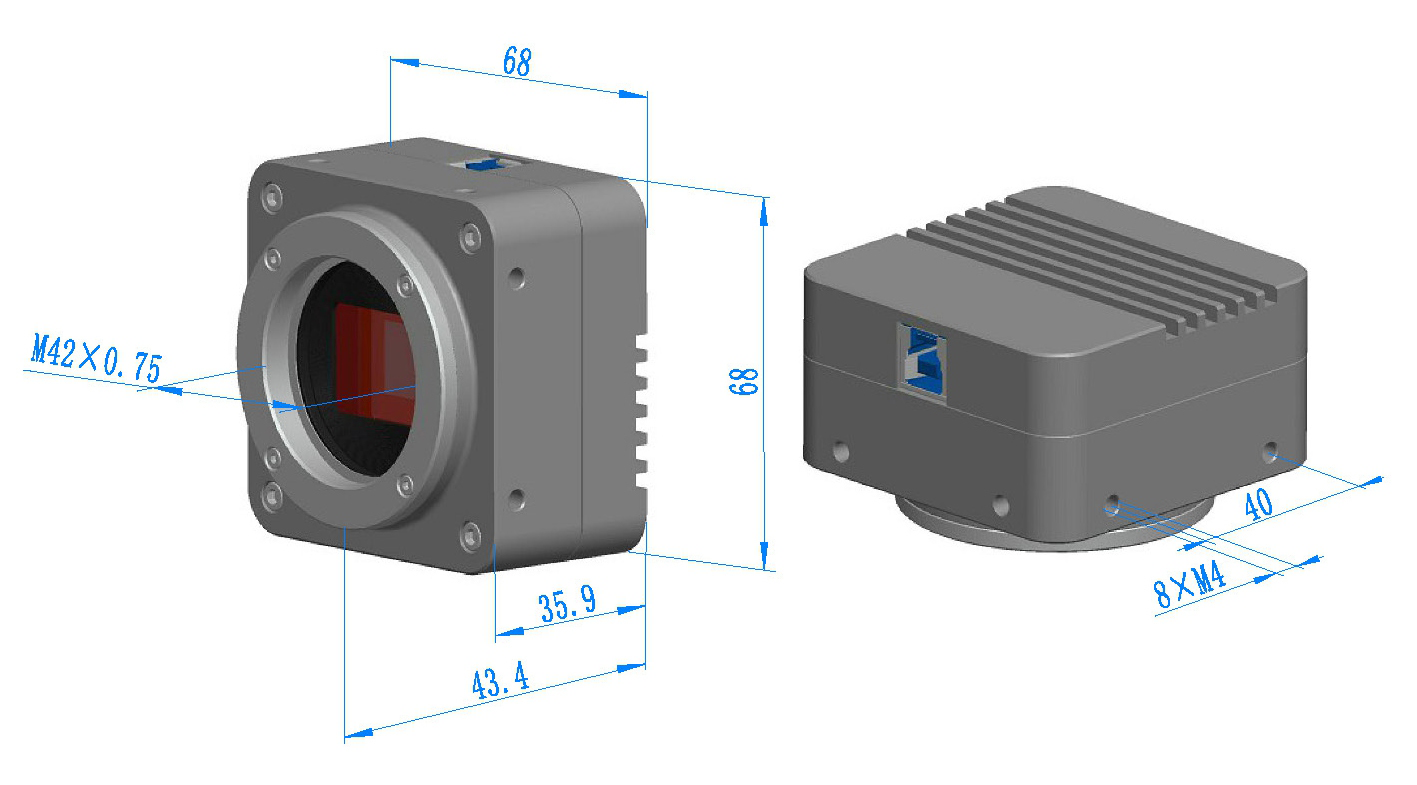

Schematische Darstellung der Abmessungen der großformatigen CMOS-Kameras der Serie BIGEYE.
Die Serie BIGEYE ist eine hochleistungsfähige wissenschaftliche Industriekamera von ToupTek Photonics. Sie verwendet hochwertige Bildsensoren von Sony, Gpixel und ON Semiconductor, deckt sichtbares Licht, Nahinfrarot (NIR) und Ultraviolett (UV) ab und unterstützt die Hochgeschwindigkeitsschnittstellen USB 3.0, GigE, CameraLink und CoaXPress. Die Kameras verfügen über Hardware-Bildverarbeitung, DDR3-Puffer sowie vielfältige Trigger-Modi und eignen sich für industrielle Prüf- und Forschungsanwendungen mit hoher Auflösung, hoher Geschwindigkeit und großem Dynamikumfang.
Kernmerkmale
Wissenschaftliche Sensoren
Hochwertige Chips von Sony, Gpixel und ON Semiconductor
Unterstützung mehrerer Schnittstellen
USB3.0/GigE/CameraLink/CoaXPress
Hardware-ISP-Engine
Optimierte Echtzeit-Bildverarbeitung
Vollständige Spektralabdeckung
Unterstützt sichtbares Licht, NIR und UV
Hervorgehobene Leistungsdaten
DDR3-Puffer
Onboard-Puffer
Übertragung ohne BildverlustVielfältige Schnittstellen
4 Schnittstellen
Übertragung mit hoher BandbreiteSpektralbereich
UV-NIR
Vollständige SpektralabdeckungHardwarebeschleunigung
Integrierter ISP
EchtzeitverarbeitungDetaillierte Produktbeschreibung
Hochwertige Sensorplattform mit mehreren Marken
Die Serie nutzt CMOS-Sensoren wie Sony Exmor, Gpixel GSENSE und ON Semiconductor, deckt große Pixel sowie Vollformatsensoren ab und erfüllt höchste Anforderungen an wissenschaftliche Bildgebung. Hohe Quantenausbeute, großer Dynamikumfang und exzellente Rauschwerte liefern auch bei schwierigen Lichtverhältnissen Bildqualität auf Spitzenniveau. Das Spektrum reicht von Megapixel- bis zu ultrahochauflösenden Varianten und deckt unterschiedliche Prüf- und Forschungsanforderungen ab.
Flexible Hochbandbreiten-Schnittstellenkonfiguration
USB 3.0, GigE, CameraLink und CoaXPress sichern eine stabile Ausgabe hochauflösender, schneller Bilddaten. USB 3.0 ermöglicht komfortables Plug-and-Play, GigE unterstützt große Distanzen, CameraLink liefert höchste Bandbreite und CoaXPress vereint große Reichweite mit Höchstgeschwindigkeit. Die Vielfalt an Schnittstellen erlaubt den Einsatz in unterschiedlichsten Systemarchitekturen.
Hardwarebasierte Bildverarbeitungs-Engine
Ein integrierter ISP-Hardwarebeschleuniger ermöglicht Echtzeit-Rauschreduzierung, Farbkorrektur, Bit-Tiefen-Umschaltung u. v. m. und gewährleistet eine unverfälschte, flüssige Bildausgabe. Der eingebaute DDR3-Puffer erhöht die Stabilität der Erfassung und verhindert Frame-Verluste bei hohen Datenraten. Ausgänge mit 8, 12 und 16 Bit sowie zahlreiche Gain-Stufen unterstützen Anwendungen mit hohem Dynamikumfang und Forschungsaufgaben.
Vollständige Multispektral-Bildgebung
Die Kameras decken sichtbares Licht, Nahinfrarot (NIR) und Ultraviolett (UV) ab und bedienen damit multispektrale Anforderungen in Industrie und Forschung. Speziell optimierte Sensoren und Optiken sichern in jedem Spektralband hervorragende Ergebnisse. Unterstützt werden Hard- und Softtrigger sowie Freilauf; Funktionen wie ROI, Flip, Bit-Tiefen-Wechsel und Bandbreitensteuerung ermöglichen flexible Bildgebung für vielfältige Anwendungen.
Umfassende Systemintegrationsunterstützung
Der Temperaturbereich von -10 bis 50 °C und das energieeffiziente Design gewährleisten einen stabilen Dauerbetrieb. CE-, FCC- und RoHS-Zertifizierungen sowie Firmware-Updates über das Netzwerk sind vorhanden. Zusammen mit der ToupView-Software und dem vollständigen SDK für Windows, Linux und macOS – inklusive Schnittstellen für C/C++, C#/VB.NET, DirectShow und Twain – stehen umfassende Werkzeuge für die Integration in Automatisierungs- und Forschungsumgebungen bereit.
Anwendungen
Anwendungsbeispiele der Serie BIGEYE in Forschung und industrieller Inspektion
Zentrale Vorteile der Serie BIGEYE
Wissenschaftliche Sensoren
Mehrere High-End-Marken
Vier Schnittstellen
Flexible Auswahl
DDR3-Puffer
Stabile Übertragung
Hardware-ISP
Echtzeitverarbeitung
Vollspektrum
UV-VIS-NIR
Mehrere Trigger-Modi
Flexible Steuerung
Umfassende Zertifizierungen
CE/FCC/RoHS
Plattformübergreifendes SDK
Mehrsprachige APIs
