MIPI4200KMB Industriekamera/Analytische Bildgebung

Produkteinführung

Die BIGEYE-Serie ist für Mikroskopie und allgemeine Industrie-/Forschungsanwendungen konzipiert und verwendet Sony Exmor/Exmor R/Exmor RS rückseitig beleuchtete CMOS- oder GSENSE-Großformat-BSI-Sensoren (modellabhängig), die auch bei schwachen Lichtverhältnissen hohe Quanteneffizienz und geringes Ausleserauschen bieten. Ausgewählte GSENSE-Modelle unterstützen Global Reset (Rolling Readout) für eine optimale Balance zwischen hoher Bildrate und Bewegungsunterdrückung, ideal für anspruchsvolle Anwendungen wie UV-Detektion und Koronaerkennung.

Das System integriert die Ultra-Fine Hardware-ISP-Video-Engine (HISPVP), die Demosaicing, automatische Belichtung/Verstärkung, Weißabgleich, Ein-Klick-Kalibrierung, Gamma/Kontrast/Sättigung/LUT und weitere Echtzeitverarbeitung direkt in der Kamera durchführt. Dies reduziert die CPU-Last des Host-Systems und verbessert die Stabilität bei Vorschau und Aufnahme. Die Datenübertragung erfolgt über USB3.0 mit Echtzeit-Umschaltung zwischen 8/12-Bit und RAW/Bayer-Ausgabe bei Auflösungen von 4,2–10 MP. Mit ToupView/ToupLite und plattformübergreifenden SDKs (Windows/Linux/macOS/Android) ermöglicht die Serie eine einfache Systemintegration und Anwendungsentwicklung.

Hauptmerkmale

Sensor: Sony Exmor / Exmor R / Exmor RS CMOS oder GSENSE BSI (modellabhängig), optional CCD-Modelle verfügbar (modellabhängig)
Schwachlicht-Optimierung: hohe QE und geringes Ausleserauschen; GSENSE unterstützt CMS/Multi-Sampling, hoher Dynamikbereich (geräte-/modellabhängig)
Global Reset (Rolling Readout, GRR, modellabhängig), geeignet für hohe Bildraten und UV-/Koronadetektion

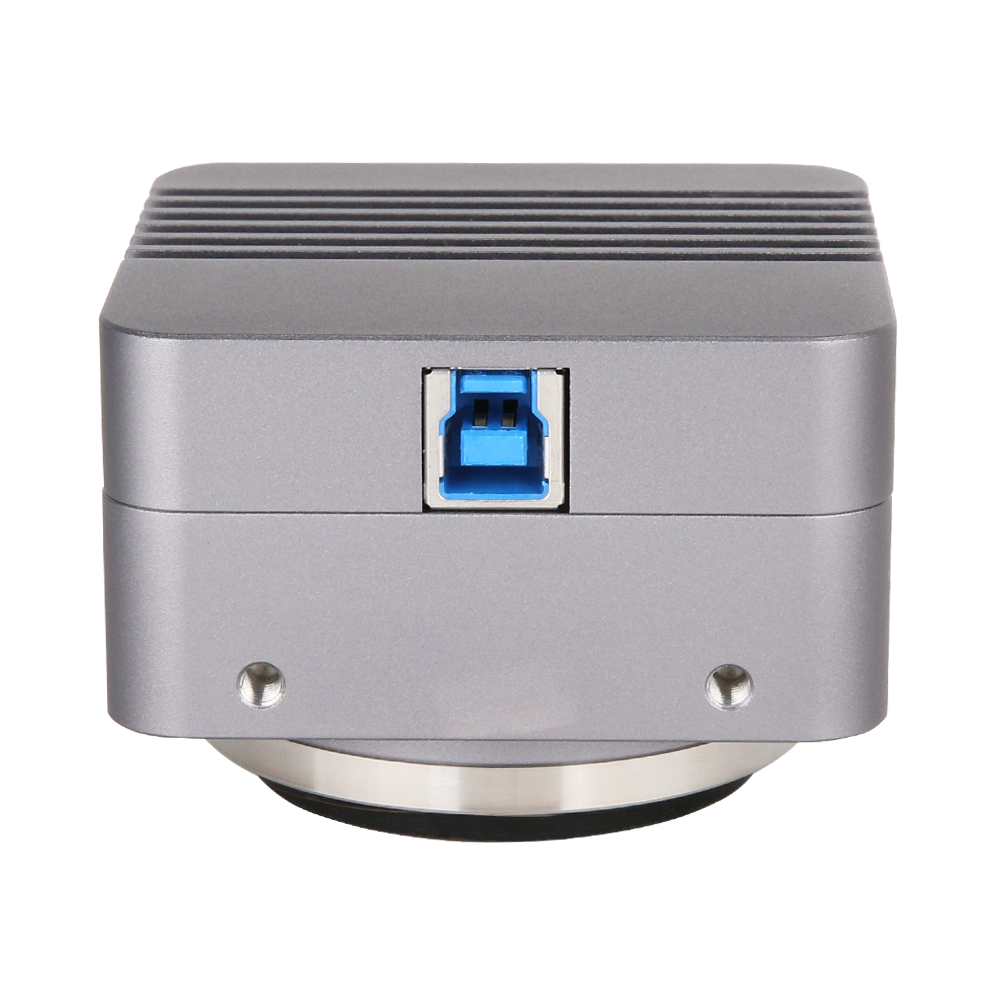

USB3.0 (5 Gbit/s) Hochgeschwindigkeitsübertragung, stabil mit geringer Latenz
Bittiefe: Echtzeit-Umschaltung 8/12-Bit, unterstützt RAW/Bayer-Ausgabe
Ultra-Fine Hardware-ISP (HISPVP): Demosaicing, AE/AGC, AWB, Ein-Klick-Weißabgleich, Gamma/Kontrast/Sättigung, LUT, Rauschunterdrückung/Schärfe
Beliebige ROI-Größe, Bildspiegelung/-drehung, flexible Anpassung an optische Pfade und Bandbreite

Auflösungsbereich 4,2–10,3 MP (modellabhängig), universell für Mikroskopie/Materialanalyse und weitere Anwendungen

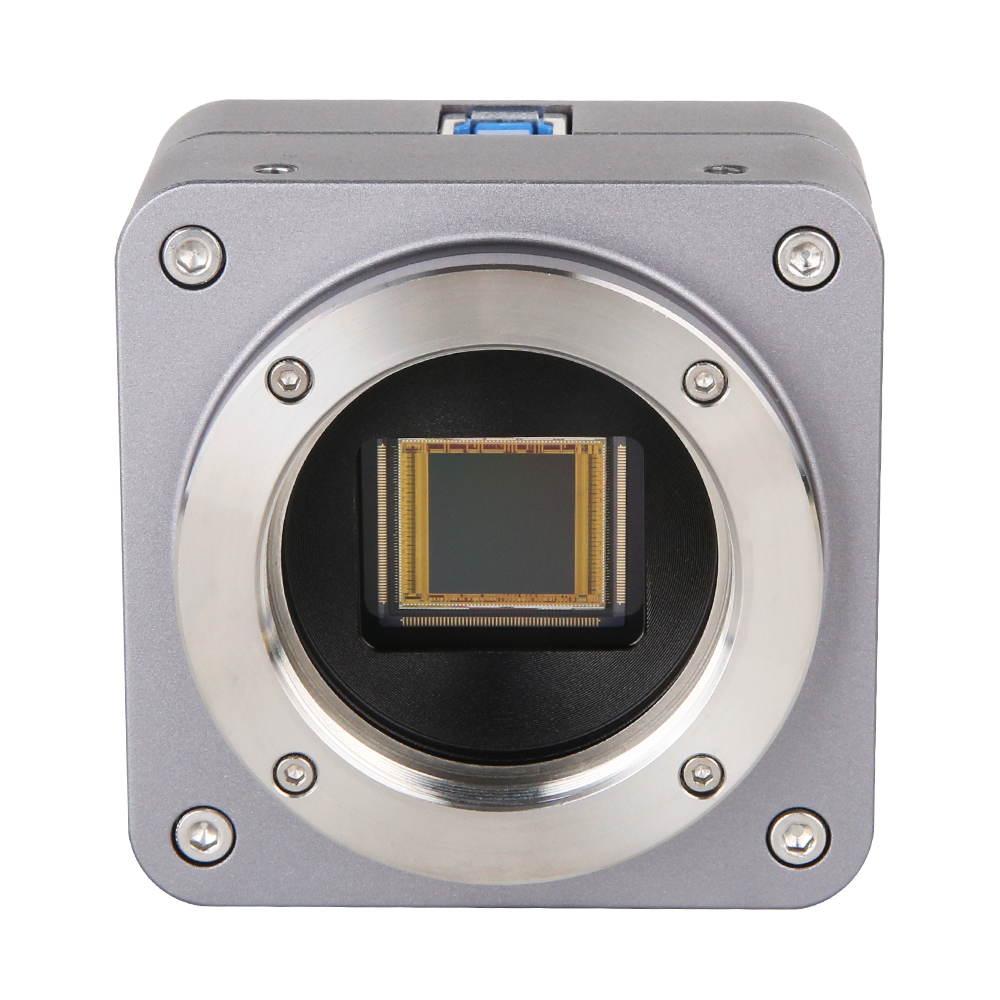

Industriegehäuse: CNC-gefräste Zink-Aluminium-Legierung für verbesserte Wärmeableitung und elektromagnetische Abschirmung
Objektivanschluss: Standard C-Mount, kompatibel mit verschiedenen Mikroskopie-/Industrieoptiksystemen
Trigger und Synchronisation: unterstützt Freilauf/Software-Trigger/externen Trigger; Blitz/I/O-Kopplung (modellabhängig)
Software-Ökosystem: ToupView/ToupLite und SDK (Windows/Linux/macOS/Android), kompatibel mit DirectShow/TWAIN
Typische Anwendungen: Mikroskopie, Life Sciences, Materialanalyse, industrielle Inspektion, UV-/Koronadetektion usw.
Zertifizierung: konform mit CE / FCC / RoHS (modellabhängig)

Angebot anfordern

Produktdetails

Hauptparameter
Modell	MIPI4200KMB
Sensor	GSENSE2020BSI (M, UV, RS)
Effektive Pixel / Auflösung	4,2 MP (2048×2046)
Bildrate (volle Auflösung)	22 fps@2048×2046
Verschlussart	Rolling Shutter
Farbtyp	Monochrom
Bildqualität
Pixelgröße	6,5 µm × 6,5 µm
Sensorgröße	13,31 mm × 13,31 mm
Diagonale	1,2″ (18,83 mm)
Dynamikbereich	TBD
Bittiefe	8/12-Bit
Empfindlichkeit	1,1×10⁸ (e⁻/((W/m²)·s)), Peak QE 93,7% @550 nm, 80 (e⁻/s/Pixel)
Schnittstelle & Mechanik
Datenschnittstelle	MIPI D-PHY CSI-2 1Ch 4Lane
GPIO	TBD
Objektivanschluss	M42×0,75-Anschluss
Abmessungen	TBD
Gewicht	TBD
Stromversorgung	TBD
Umgebung & Zertifizierung
Betriebstemperatur / Luftfeuchtigkeit	-10 °C ~ +50 °C / 30%–80% RH
Lagertemperatur / Luftfeuchtigkeit	-20 °C ~ +60 °C / 10%–60% RH
Betriebssystem	TBD
Zertifizierung	CE, FCC

Produktübersicht

Die MIPI4200KMB repräsentiert eine wissenschaftlich hochwertige Digitalkamera, die für anspruchsvolle industrielle und analytische Bildgebungsanwendungen entwickelt wurde und einen hochleistungsfähigen GSENSE2020BSI (M, UV, RS) Bildsensor mit umfassenden technischen Fähigkeiten bietet:

Überlegene Bildauflösung: 4,2 MP (2048×2046) Auflösung mit 6,5 µm × 6,5 µm Pixelabstand und 13,31 mm × 13,31 mm Sensorformat, liefert außergewöhnliche Detailerfassung und analytische Präzision
Fortschrittliche Sensortechnologie: Nutzt Rolling Shutter Architektur mit Farbbildgebungsfähigkeit, entwickelt für anspruchsvolle Anwendungen einschließlich Hochgeschwindigkeitsbildgebung, spektroskopische Analyse und multispektrale Dokumentation
Multi-Interface-Konnektivität: Bietet umfassende MIPI D-PHY CSI-2 1Ch 4Lane Schnittstellenoptionen einschließlich USB3, GigE, Camera Link und CoaXPress, erreicht maximale Bildraten bis zu 22 fps@2048×2046 mit DDR3-Pufferspeicher für kontinuierliche Hochgeschwindigkeitsaufnahme
Wissenschaftliche Farbtreue: 8/12-Bit Farbtiefenverarbeitung mit Dynamikbereich über TBD, beinhaltet Hardware-ISP für Echtzeit-Farbkorrektur und spektrale Genauigkeit über sichtbare, NIR- und UV-Bereiche
Verbesserte Empfindlichkeitsleistung: Optimierte Sensorarchitektur liefert außergewöhnliche Quanteneffizienz mit Empfindlichkeitsspezifikationen von 1,1×10⁸ (e⁻/((W/m²)·s)), Peak QE 93,7% @550 nm, 80 (e⁻/s/Pixel), ermöglicht präzise Messungen unter herausfordernden Beleuchtungsbedingungen und multispektralen Bildgebungsanwendungen
Professionelle optische Integration: Standard M42×0,75-Anschluss Schnittstelle gewährleistet Kompatibilität mit wissenschaftlichen und industriellen Objektivsystemen, mit optionalen 0,5×/0,63×/1× Relay-Adaptern für spezialisierte optische Konfigurationen
Industrietaugliche Konstruktion: Robustes mechanisches Design mit Abmessungen von TBD und Gewicht von TBD, verfügt über TBD für kontinuierlichen Betrieb in anspruchsvollen Umgebungen
Umfassendes Software-Ökosystem: Vollständige SDK-Integration unterstützt TBD Plattformen mit fortschrittlicher Bildgebungssoftware-Kompatibilität, bietet Mess-, Analyse- und spektroskopische Fähigkeiten über C/C++, C#, Python, MATLAB, LabVIEW Entwicklungsumgebungen

Kern-Leistungsspezifikationen

Auflösung

4,2 MP (2048×2046)

Bildrate

Bis zu 22 fps@2048×2046

Pixelgröße

6,5 µm × 6,5 µm

Datenschnittstelle

MIPI D-PHY CSI-2 1Ch 4Lane

Wissenschaftliche Bildgebungsfähigkeiten

Multispektrale Analyse

Entwickelt für sichtbare, nahinfrarote und ultraviolette Bildgebungsanwendungen mit spezialisierten Sensorbeschichtungen und optischen Filtern, unterstützt erweiterte spektroskopische Analyse und Materialcharakterisierungs-Workflows

Multi-Interface-Architektur

Umfassende Konnektivitätsoptionen einschließlich USB3, GigE, Camera Link und CoaXPress-Schnittstellen ermöglichen flexible Integration in verschiedene Bildgebungssysteme und Hochdurchsatz-Analyseplattformen

Hardware-ISP-Verarbeitung

Integrierter Hardware-Bildsignalprozessor bietet Echtzeit-Farbkorrektur, Rauschunterdrückung und spektrale Kalibrierung, gewährleistet konsistente Bildqualität unter verschiedenen Aufnahmebedingungen

DDR3-Pufferspeicher

Bordeigener DDR3-Pufferspeicher ermöglicht kontinuierliche Hochgeschwindigkeitsaufnahme und Burst-Aufnahmemodi, unterstützt zeitkritische Anwendungen und kontinuierliche Datenstream-Anforderungen

Technische Exzellenz

Die MIPI4200KMB wissenschaftlich hochwertige Kamera repräsentiert die Konvergenz fortschrittlicher Sensortechnologie, Multi-Interface-Konnektivität und umfassender Software-Integration. Diese Plattform liefert außergewöhnliche Leistung für anspruchsvolle Anwendungen einschließlich multispektraler Analyse, Hochgeschwindigkeitsbildgebung und präziser analytischer Workflows und etabliert neue Standards für wissenschaftliche und industrielle Bildgebungsexzellenz.

MIPI4200KMB Technisches Datenblatt

Umfassende PDF-Dokumentation einschließlich detaillierter Spezifikationen, Leistungskurven und Integrationsleitfäden

Professionelle SDK-Suite

Multi-Plattform-Entwicklungskit unterstützt Windows, Linux, macOS mit umfassender API-Dokumentation

SDK herunterladen

3D-CAD-Modelle

Präzise STEP-Format-Modelle für mechanische Design-Integration und Systemplanung

3D herunterladen

Produktübersicht

Professionelle Eigenschaften der Industriekameras der BIGEYE-Serie

Die BIGEYE-Serie repräsentiert hochleistungsfähige wissenschaftliche Industriekameras von ToupTek Photonics, ausgestattet mit hochwertigen Bildgebungssensoren von Sony, Gpixel, ONSEMI und anderen, die sichtbares Licht, Nahinfrarot (NIR) und Ultraviolett (UV) Spektren abdecken und mehrere Hochgeschwindigkeitsschnittstellen wie USB3.0, GigE, CameraLink und CoaXPress unterstützen. Diese Kameraserie verfügt über Hardware-Bildverarbeitung, DDR3-Pufferspeicher und Multi-Modus-Triggerfunktionen und eignet sich für hochauflösende, hochgeschwindigkeits- und hochdynamikbereichs-Industrieprüfung sowie wissenschaftliche Bildgebungsaufgaben.

Kernfunktionen

Wissenschaftliche Sensoren

Sony/Gpixel/ONSEMI High-End-Chips

Multi-Interface-Unterstützung

USB3.0/GigE/CameraLink/CoaXPress

Hardware-ISP-Engine

Echtzeit-Bildverarbeitungsoptimierung

Vollspektrum-Abdeckung

Sichtbares Licht/NIR/UV Multi-Spektrum-Unterstützung

Leistungsparameter-Highlights

DDR3-Pufferspeicher

Onboard-Cache

Verlustfreie Übertragung

Multi-Interface-Auswahl

4 Schnittstellen

Hochbandbreiten-Übertragung

Spektralbereich

UV–NIR

Vollspektrum-Abdeckung

Hardware-Beschleunigung

ISP integriert

Echtzeitverarbeitung

Detaillierte Produkteinführung

Multi-Marken-High-End-Sensorplattform

Verwendet Sony Exmor-, Gpixel GSENSE-, ONSEMI- und andere CMOS-Sensorserie und deckt Großpixel- und Vollformat-Sensorkonfigurationen ab, um wissenschaftliche Bildgebungsanforderungen zu erfüllen. Diese Sensoren zeigen herausragende Leistung in Quanteneffizienz, Dynamikbereich und Rauschkontrolle und können unter verschiedenen komplexen Beleuchtungsbedingungen hochqualitative Bilder liefern. Abdeckung von Millionen Pixeln bis zu ultra-hochauflösenden Pegeln, angepasst an verschiedene Erkennungs- und wissenschaftliche Forschungsbildgebungsanforderungen.

Flexible Hochbandbreiten-Interface-Konfiguration

Bietet vier Mainstream-Industrieschnittstellen: USB3.0, GigE, CameraLink und CoaXPress und unterstützt stabile Ausgabe hochauflösender Hochgeschwindigkeitsbilder. Die USB3.0-Schnittstelle bietet bequeme Plug-and-Play-Erfahrung, GigE unterstützt Fernübertragung, CameraLink bietet extrem hohe Bandbreite und CoaXPress erreicht die perfekte Balance zwischen hoher Geschwindigkeit und langer Distanz. Das Multi-Interface-Design gewährleistet, dass Kameras sich an verschiedene Systemarchitekturen und Anwendungsszenarien anpassen können.

Hardware-Bildverarbeitungsengine

Integrierte ISP-Hardware-Beschleunigungsengine realisiert Echtzeit-Rauschreduzierung, Farbkorrektur, Bit-Tiefe-Umschaltung und andere Funktionen und gewährleistet Bildwiedergabetreue und Flüssigkeit. Die integrierte DDR3-Pufferstruktur verbessert erheblich die Stabilität der Bilderfassung und -übertragung und vermeidet effektiv Datenverlust bei Hochgeschwindigkeitserfassung. Unterstützt 8-Bit/12-Bit-Ausgabe und mehrstufige Verstärkungskontrolle, geeignet für Hochdynamikbereich-Bildgebung und wissenschaftliche Forschungsanalyseanwendungen.

Vollspektrum-Bildgebungslösung

Abdeckung sichtbarer Licht-, Nahinfrarot- (NIR) und Ultraviolett- (UV) Spektralbereiche erfüllt industrielle Prüfungs- und wissenschaftliche Forschungs-Multi-Spektral-Anforderungen. Spezielle Sensoroptimierung und optisches Design gewährleisten ausgezeichnete Bildgebungsleistung in allen Wellenlängenbereichen. Unterstützt Hardware-Trigger, Software-Trigger und Free-Running-Modi und bietet ROI-, Flip-, Bit-Tiefe-Umschaltung, Bandbreitenkontrolle und andere Funktionen, um flexible Bildgebungslösungen für vielfältige Anwendungen zu bieten.

Umfassende Systemintegrationsunterstützung

Anpassung an −10 bis 50 °C Arbeitsumgebung, Low-Power-Design gewährleistet Stabilität für kontinuierlichen Langzeitbetrieb. CE-, FCC-, RoHS-Zertifizierung, unterstützt Online-Firmware-Upgrades. Begleitende ToupView-Software und vollständiges SDK unterstützen Windows, Linux, macOS Multi-Plattform, Schnittstellen umfassen C/C++, C#/VB.Net, DirectShow, Twain API und bieten umfassende Entwicklungsunterstützung für Automatisierungs- und wissenschaftliche Forschungssystemintegration.
