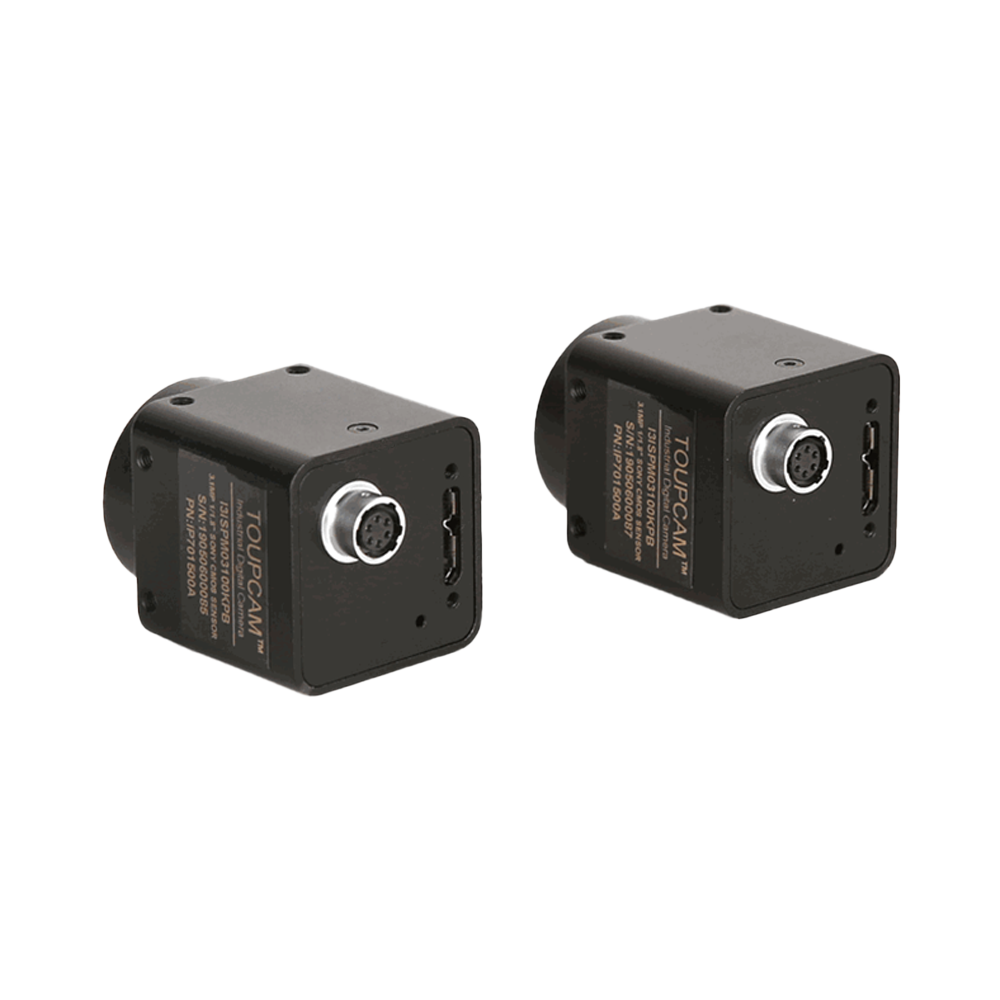

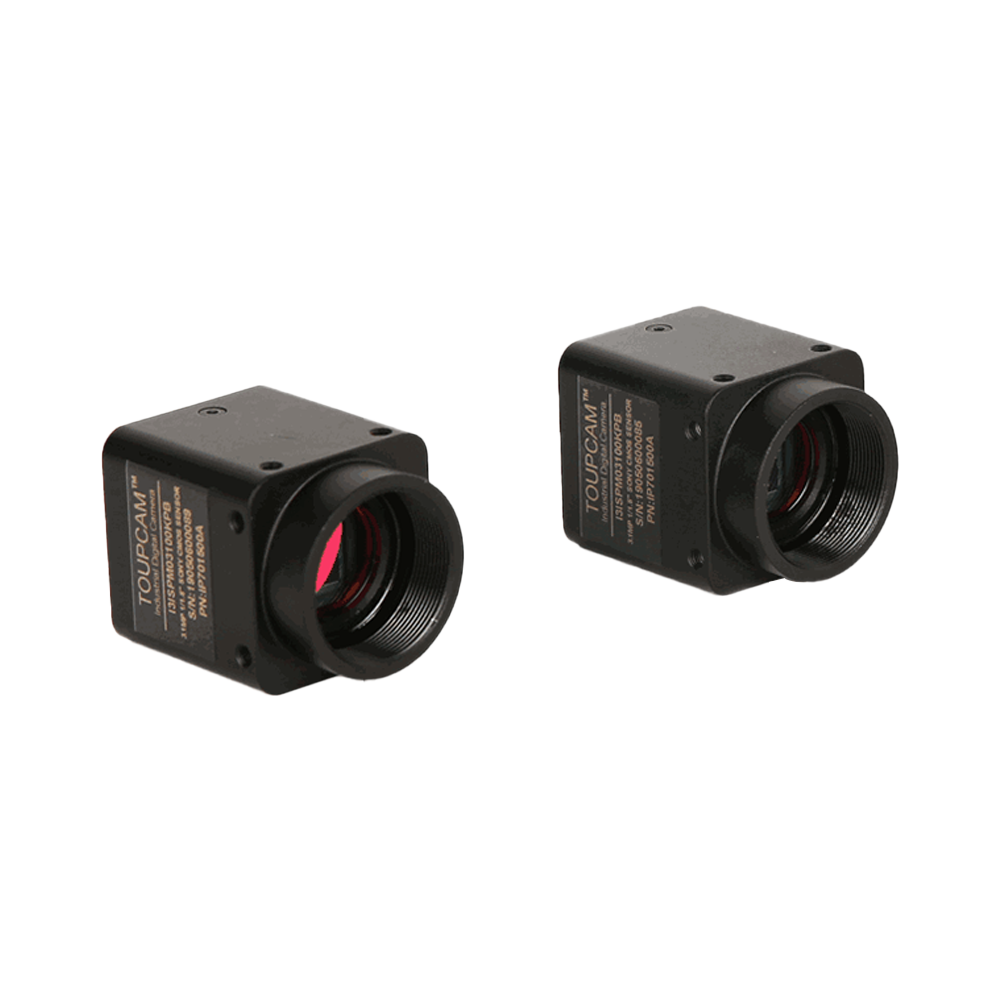

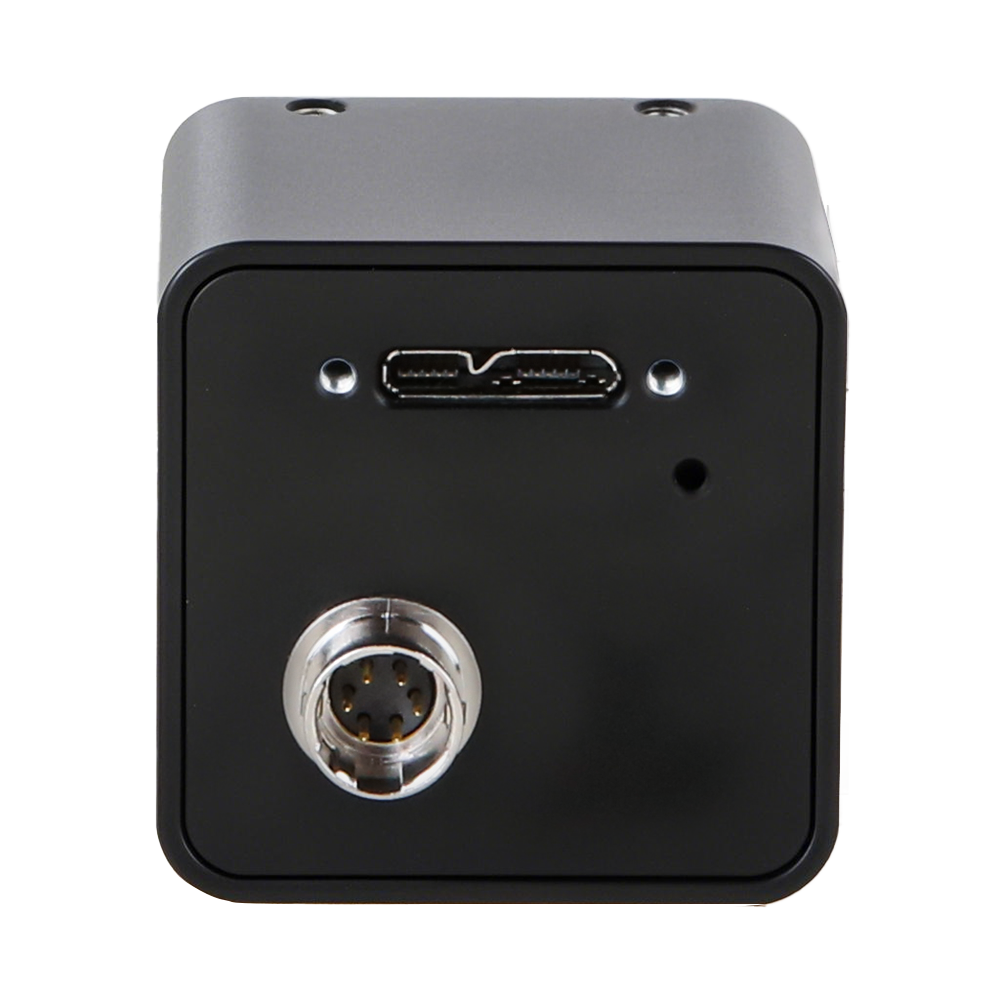

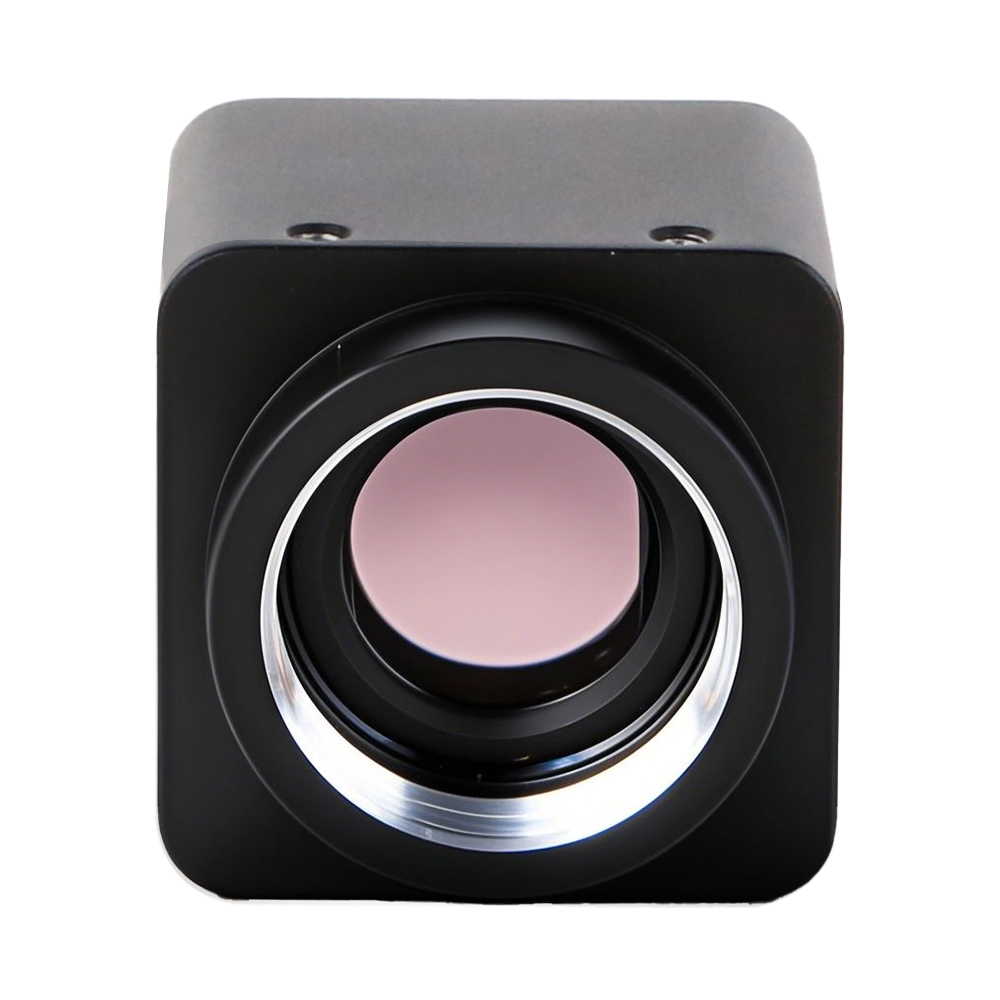

I3CMOS05000KMB-G Industriekamera/Analytische Bildgebung
Produkteinführung
Die I3CMOS-Serie adressiert Hochgeschwindigkeitsszenarien der industriellen Bildverarbeitung, automatisierten Prüfung und Forschungsbildgebung. Sie nutzt Hochleistungs-CMOS-Sensoren von Sony u. a., deckt Auflösungen von 0,5–20,4 MP und Sensorformate von 1/2,9″ bis 1,1″ ab. Je nach Anwendung stehen Global-Shutter-(GS) und Hochgeschwindigkeitsvarianten (einschließlich Rolling-Shutter-RS-Modellen) bereit und liefern auch bei schnellen Bewegungen oder schwachen Strukturen klare, schlierenarme Bilder.
Die Kameras sind kompakt, energieeffizient und auf Langzeitstabilität ausgelegt. USB3.0, GigE und CoaXPress (modellabhängig) bieten Hochgeschwindigkeitsübertragungen, während mehrere Bittiefen und Bandbreitenkontrolle unterschiedliche Kabellängen und Datendruchsätze abdecken. Ein integrierter Hardware-ISP übernimmt Demosaicing, AE/AGC, AWB, Gamma/LUT u. a. in Echtzeit; Freilauf, Soft-/Hard-Trigger sowie Multikamera-Synchronisation werden unterstützt. Die I/O-Sektion stellt optisch isolierte Trigger-/Blitzsteuerung und programmierbare GPIO für die Kopplung mit Lichtquellen oder Bewegungssystemen bereit.
ToupView und plattformübergreifende SDKs (Windows / Linux / macOS; C/C++/C#/Python usw.) sind enthalten, kompatibel mit DirectShow / TWAIN und erleichtern Integration wie Weiterentwicklung.
Hauptmerkmale
- Sensorhersteller: Sony u. a. Hochleistungs-CMOS (modellabhängig)
- Auflösungsbereich 0,5–20,4 MP; Sensorformate 1/2,9″–1,1″ (modellabhängig)
- Shuttermodus: Global Shutter (GS) bzw. Rolling Shutter (RS) wählbar (modellabhängig)
- High-Speed-Design – unterstützt ROI/Fensterung für noch höhere Bildraten und Durchsatz
- Dateninterfaces: USB3.0 / GigE / CoaXPress (modellabhängig), Bandbreitenlimitierung und stabile Langstreckenübertragung
- Bildbittiefe: 8 / 10 / 12 / 16 Bit (modellabhängig) – verbessert Schwachsignale und Dynamikbereich
- Hardware-ISP integriert Demosaic, AE/AGC, AWB/One-Touch-White-Balance, Gamma, LUT, Rauschreduktion/Schärfung (modellabhängig)
- Aufnahmemodi: Freilauf, Software-Trigger, externer Hardware-Trigger; unterstützt Mehrkamerasynchronisation und Blitzsteuerung.
- I/O: Optisch isolierte Ein-/Ausgänge plus programmierbare GPIO (modellabhängig) – erleichtert die Kopplung mit Produktions- oder Laborequipment
- Bildfunktionen: ROI/Fensterung, digitales Binning (2×2/3×3/4×4 modellabhängig), Spiegelung usw.
- Bandbreitenkontrolle und Puffer (modellabhängig) sichern Datenintegrität bei Hochgeschwindigkeits/Burst-Aufnahmen
- Niedriger Stromverbrauch, breiter Temperaturbereich und Störfestigkeit – für langzeitstabilen Dauerbetrieb
- Software & Ökosystem: ToupView inklusive; SDKs (Windows/Linux/macOS; C/C++/C#/Python) – kompatibel mit DirectShow/TWAIN
- Unterstützt Firmware-Updates vor Ort; erfüllt CE/FCC/RoHS (modellabhängig)
Produktdetails
| Hauptparameter | |
| Modell | I3CMOS05000KMB-G |
| Sensor | Sony IMX264LLR |
| Effektive Pixel / Auflösung | 5MP (2448×2048) |
| Bildrate (volle Auflösung) | 23.9fps@2448×2048; 87.6fps@1224×1024 |
| Verschlussart | Global Shutter |
| Farbtyp | Monochrom |
| Bildqualität | |
| Pixelgröße | 3.45μm × 3.45μm |
| Sensorgröße | 8.45mm × 7.07mm |
| Diagonale | 0.7" (11.02mm) |
| Dynamikbereich | 73.6dB |
| Bittiefe | 8/12bit |
| Empfindlichkeit | 1830mV |
| Schnittstelle & Mechanik | |
| Datenschnittstelle | GigE |
| GPIO | 1 optisch isolierter Eingang, 1 optisch isolierter Ausgang, 1 nicht isolierter I/O-Port |
| Objektivanschluss | C-Mount-Anschluss |
| Abmessungen | 33mm × 33mm × 33mm |
| Gewicht | 70g |
| Stromversorgung | 12-V-Netzadapter |
| Umgebung & Zertifizierung | |
| Betriebstemperatur / Luftfeuchtigkeit | -10°C ~ +50°C / 20–80 % (nicht kondensierend) |
| Lagertemperatur / Luftfeuchtigkeit | -30°C ~ +70°C / TBD |
| Betriebssystem | Win32/WinRT/Linux/macOS/Android |
| Zertifizierung | CE，FCC |
Produktübersicht
Die I3CMOS05000KMB-G repräsentiert eine präzisionsentwickelte Industriekameralösung, die speziell für anspruchsvolle Machine-Vision-Anwendungen konzipiert wurde. Mit einem hochleistungsfähigen Sony IMX264LLR Bildsensor bietet diese Plattform außergewöhnliche Fähigkeiten für automatisierte Inspektions- und Qualitätskontrollumgebungen, die präzises Timing und kompakte Integration erfordern.
Industrielle Leistungsmerkmale
Die I3CMOS Serie etabliert neue Standards für industrielle Bildgebung durch ihre optimierte Sensorarchitektur und kompakte mechanische Konstruktion. Die 5MP (2448×2048) Auflösungsfähigkeit kombiniert mit 3.45μm × 3.45μm Pixelabstand liefert außergewöhnliche Detailauflösung über ein 8.45mm × 7.07mm Sensorformat und gewährleistet konsistente Leistung in automatisierten Fertigungsumgebungen.
Die Implementierung von Global Shutter Technologie eliminiert Bewegungsartefakte, die Messgenauigkeit bei Hochgeschwindigkeitsanwendungen beeinträchtigen. Dieser Entwicklungsansatz gewährleistet zeitliche Präzision, die für Machine-Vision-Systeme wesentlich ist, die schnelle Fertigungsprozesse überwachen oder automatisierte Qualitätsinspektionen durchführen, bei denen Objektbewegung keine Bildverzerrungen einführen darf.
Hochgeschwindigkeits-Datenmanagement
Die GigE Schnittstellenarchitektur ermöglicht maximale Bildraten von 23.9fps@2448×2048; 87.6fps@1224×1024 und unterstützt Echtzeit-Bilderfassung und sofortiges Verarbeitungs-Feedback, das in automatisierten Inspektionssystemen erforderlich ist. Dieser Konnektivitätsstandard gewährleistet konsistenten Datendurchsatz ohne Engpässe, die die Effizienz der Produktionslinie beeinträchtigen könnten.
Erweiterte Bildverarbeitungsfähigkeiten umfassen 8/12bit Farbtiefen-Verarbeitung mit Dynamikbereich-Spezifikationen über 73.6dB. Diese Parameter gewährleisten genaue Farbwiedergabe und Kontrastauflösung, die für Fehlererkennungs- und Qualitätsbewertungsanwendungen über verschiedene industrielle Materialien und Beleuchtungsbedingungen hinweg erforderlich sind.
Optische Integration und Empfindlichkeit
Optimierte Empfindlichkeits-Spezifikationen von 1830mV ermöglichen zuverlässige Leistung über variierende Beleuchtungsbedingungen hinweg, die typisch in industriellen Umgebungen sind. Diese Fähigkeit gewährleistet konsistente Bildqualität, ob in kontrollierten Inspektionsstationen oder variablen Produktionsumgebungen eingesetzt, wo Beleuchtungsbedingungen schwanken können.
Die Standard C-Mount-Anschluss Schnittstelle bietet universelle Kompatibilität mit industriellen Objektivsystemen, während optionale 0,5×/0,63×/1× Relay-Adapter die Integration mit spezialisierten optischen Konfigurationen ermöglichen. Diese Flexibilität unterstützt verschiedene Anwendungsanforderungen von Makro-Inspektion bis zu präziser mikroskopischer Analyse.
Kompaktes Integrationsdesign
Der außergewöhnlich kompakte Formfaktor mit Abmessungen von 33mm × 33mm × 33mm und einem Gesamtsystemgewicht von 70g adressiert Platzbeschränkungen, die in automatisierten Fertigungssystemen inhärent sind. Die 12-V-Netzadapter Stromarchitektur eliminiert zusätzliche Stromversorgungsanforderungen und vereinfacht Installation und reduziert Systemkomplexität.
Professionelle Software-Integration unterstützt umfassende Entwicklungsumgebungen einschließlich C/C++, C#, Python, DirectShow, GenICam Plattformen über Win32/WinRT/Linux/macOS/Android Betriebssysteme hinweg. Diese Kompatibilität gewährleistet nahtlose Integration in bestehende Automatisierungsinfrastruktur und ermöglicht kundenspezifische Anwendungsentwicklung, die auf spezifische Fertigungsanforderungen zugeschnitten ist.
Kern-Leistungskennwerte
Auflösung
5MP (2448×2048)
Bildrate
Bis zu 23.9fps@2448×2048; 87.6fps@1224×1024
Pixelgröße
3.45μm × 3.45μm
Datenschnittstelle
GigE
Industrielle Anwendungsfähigkeiten
Fertigungsintegration
Entwickelt für anspruchsvolle Produktionsumgebungen einschließlich automatisierter Montagelinien, Qualitätskontrollstationen und Präzisionsfertigungssysteme, die konsistente Bildleistung und zuverlässigen Betrieb erfordern
Hochgeschwindigkeitspräzision
Global-Shutter-Architektur eliminiert Bewegungsunschärfe und zeitliche Verzerrungen und gewährleistet genaue Mess- und Inspektionsergebnisse in Hochgeschwindigkeits-Fertigungsprozessen und dynamischen Objektverfolgungsanwendungen
Platzeffizientes Design
Ultra-kompakte mechanische Konstruktion adressiert Platzbeschränkungen in automatisierten Systemen und erhält dabei professionelle Bildleistung und zuverlässigen Betrieb in herausfordernden industriellen Umgebungen
Systemintegration
Umfassendes Software-Entwicklungskit ermöglicht nahtlose Integration in bestehende Automatisierungsinfrastruktur und unterstützt kundenspezifische Anwendungsentwicklung und spezialisierte Machine-Vision-Algorithmen
Industrielle Exzellenz
Die I3CMOS05000KMB-G Industriekamera liefert außergewöhnlichen Wert durch ihre Präzisionskonstruktion, kompaktes Design und umfassende Integrationsfähigkeiten. Diese Plattform repräsentiert die optimale Lösung für anspruchsvolle Fertigungsumgebungen, die zuverlässige Hochgeschwindigkeitsbildgebung, präzises Timing und nahtlose Automatisierungssystem-Integration erfordern.
SDK Entwicklungskit
Multi-Plattform-Unterstützung für Windows, Linux, macOS und umfassende API-Dokumentation
3D-CAD-Modelle
Präzise STEP-Format-Dateien für mechanische Design-Integration und Systemplanung
Lieferumfang #
Standardkonfiguration und Verpackungsdetails der industriellen Maschinenvision-Kameras der Serie I3 (USB3 / GigE / 10GigE)
Empfohlenes Zubehörpaket
- Kameraeinheit – Modell dieser Serie
- I/O-Kabel – 6-Pin-Kabel oder Verlängerung
- Kabel – Micro-USB-3.0-Kabel
- Objektiv (optional)
Empfohlenes Zubehörpaket
- Kameraeinheit – Modell dieser Serie
- I/O-Kabel – 6-Pin-Kabel oder Verlängerung
- Kabel – GigE-Kabel
- Objektiv (optional)
Empfohlenes Zubehörpaket
- Kameraeinheit – Modell dieser Serie
- Netzteil – 12 V/36 W Aviation-Netzteil
- I/O-Kabel – 7-Pin-Kabel oder Verlängerung
- 10GigE-Kabel
- Objektiv (optional) – M42- oder F-Mount-Objektiv

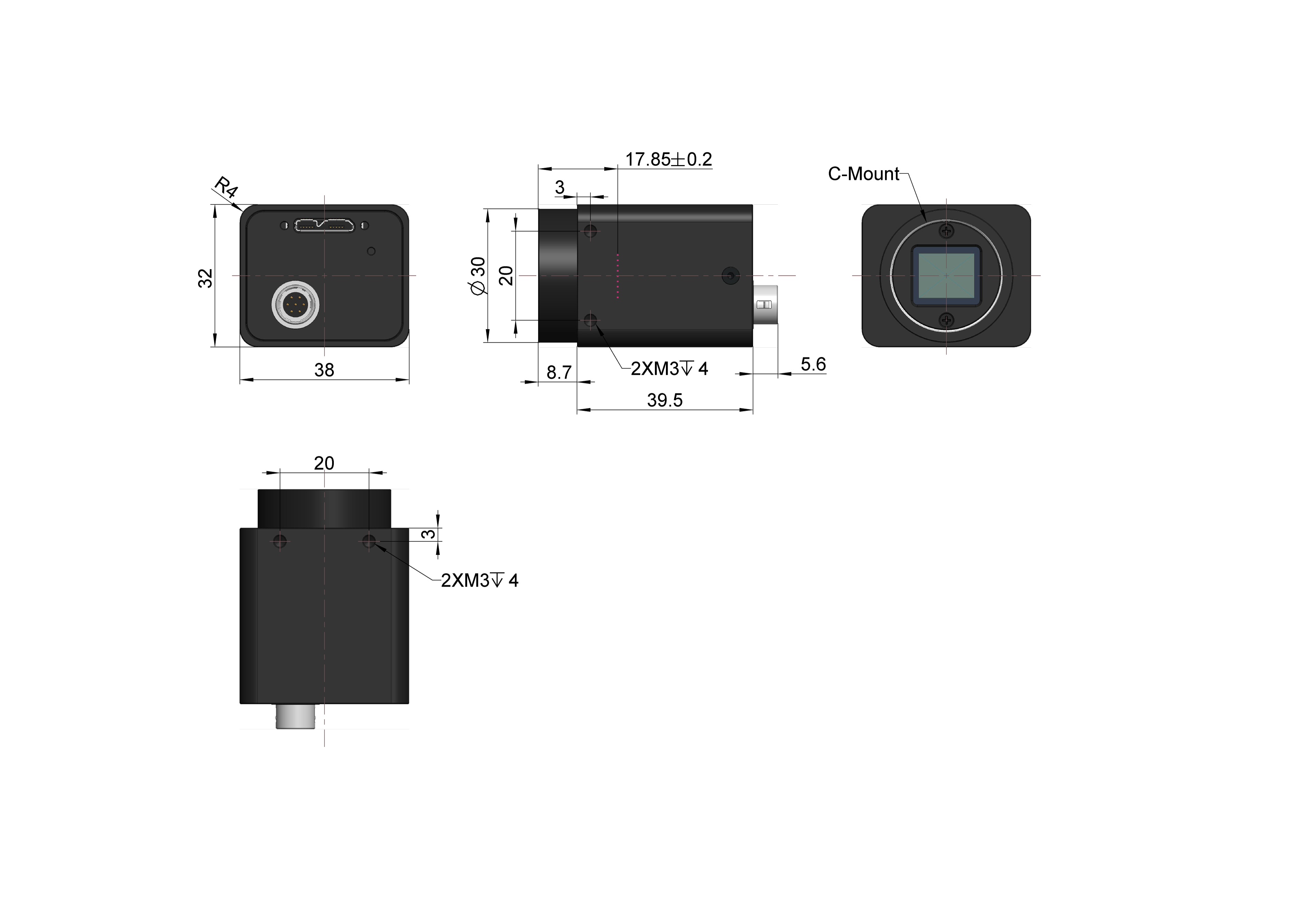

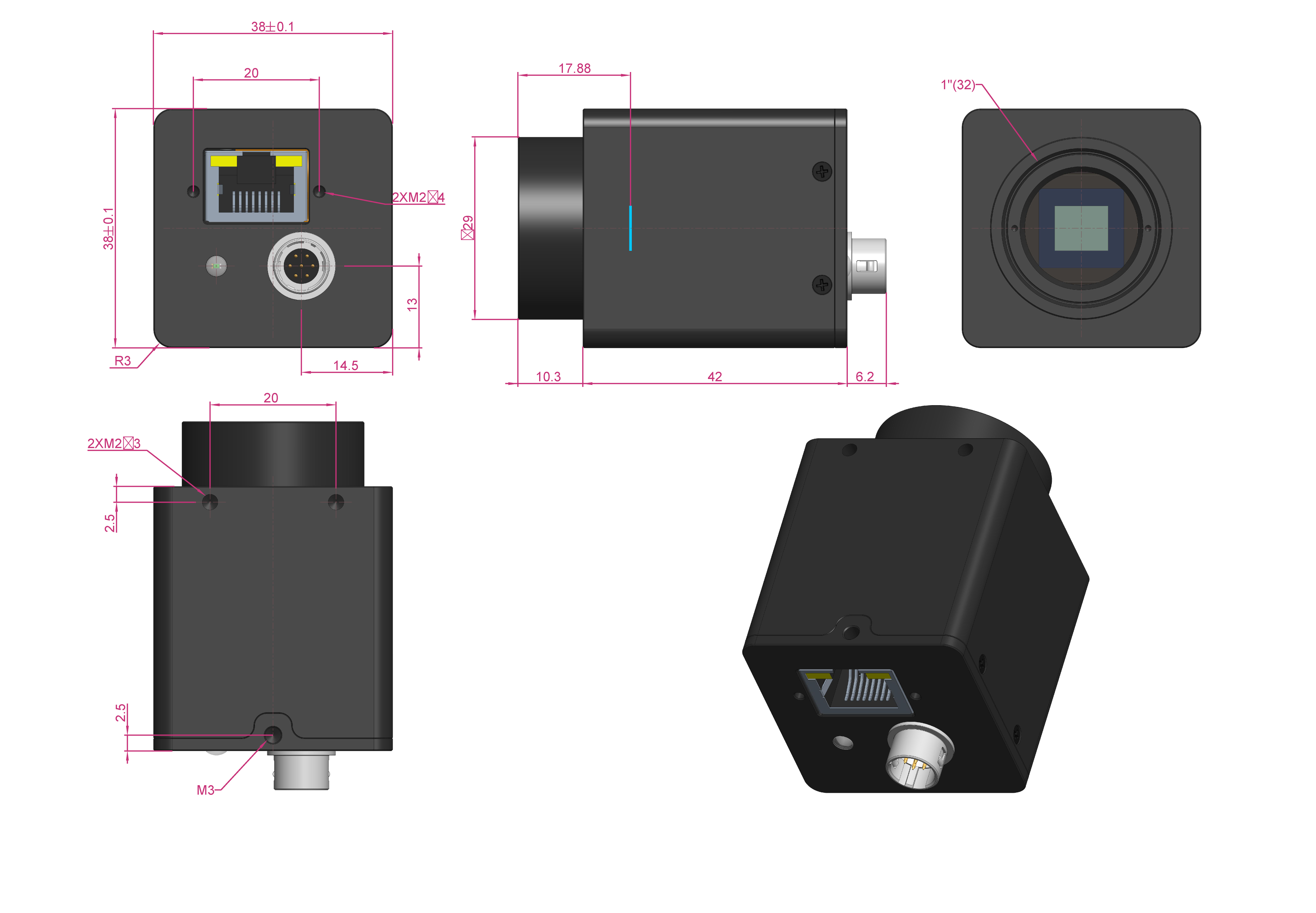

Produktabmessungen #
Schematische Darstellung der Abmessungen der industriellen Maschinenvision-Kameras der Serie I3.
Die Serie I3CMOS ist eine leistungsstarke USB-3.0-Industriekamera von ToupTek Photonics. Sie deckt Auflösungen von 2 bis 20,4 Megapixel ab, nutzt hochwertige CMOS-Sensoren von Sony und Gpixel und ist mit Sensordiagonalen von 1/1,7" bis 1,1" kompatibel. Alle Modelle unterstützen Global Shutter, vereinen hohe Geschwindigkeit mit geringem Rauschen und großem Dynamikumfang und eignen sich für industrielle Prüfungen, Maschinenvision und wissenschaftliche Bildgebung.
Kernmerkmale
Global-Shutter-Technologie
Eliminiert Bewegungsunschärfe und erfasst präzise
Hochwertige Sensoren
CMOS-Sensoren von Sony und Gpixel
Hochgeschwindigkeitsbildgebung
Bis zu 132 fps Erfassung
Großer Dynamikumfang
Über 70 dB Dynamikumfang
Hervorgehobene Leistungsdaten
Auflösungsbereich
2-20.4 MP
Vielfältige OptionenMaximale Bildrate
132 fps
@2MPDynamikumfang
70.8 dB
Hoher KontrastKompakte Abmessungen
38×38×33
Gehäuse in mmDetaillierte Produktbeschreibung
Hochleistungs-Sensorplattform
Sensoren wie Sony IMX430, IMX421, IMX541 und die Gpixel-GMAX-Serie decken unterschiedlichste Pixelgrößen und Auflösungen ab. Pixelgrößen von 2,74 µm bis 4,5 µm bieten sowohl Detailreichtum als auch hohe Lichtempfindlichkeit. Die hochwertigen Sensoren liefern unter allen Lichtbedingungen exzellente Bildqualität; der Dunkelstrom liegt mit minimal 0,15 mV ideal für Langzeitbelichtungen.
Global-Shutter-Hochgeschwindigkeitsbildgebung
Alle Modelle unterstützen Global Shutter und sind damit ideal für schnelle Bewegungen, da Bewegungsunschärfen vermieden werden. Typische Varianten erreichen bei 2 Megapixeln bis zu 132 fps; selbst bei 20,4 Megapixeln liefern 4496×4496 Pixel noch stabile 17,5 fps. Diese Geschwindigkeit prädestiniert die Serie für Hochgeschwindigkeitsprüfungen und Bewegungsanalysen.
Flexible Steuerung der Aufnahmeparameter
Mehrstufiges Hardware- und Software-Binning (1×1, 2×2, 3×3, 4×4) ermöglicht eine flexible Balance zwischen Geschwindigkeit, Empfindlichkeit und Bildqualität. Ausgaben mit 8 oder 12 Bit erfüllen unterschiedliche Präzisionsanforderungen. Einige Modelle erzielen über 70 dB Dynamikumfang bei einem Signal-Rausch-Verhältnis von rund 40 dB und liefern auch in kontrastreichen Szenen detailreiche Aufnahmen.
Kompaktes und robustes Industriedesign
Das robuste Metallgehäuse misst kompakte 38×38×33 mm, wiegt rund 70 g und benötigt weniger als 3 W. Die Stromversorgung über USB 3.0 (USB 3.1 Gen1) vereinfacht die Integration. Optisch isolierte I/O-Schnittstellen erleichtern den Einsatz in Automatisierungsumgebungen. Ein Temperaturbereich von -10 bis 50 °C und 20–80 % Luftfeuchtigkeit (nicht kondensierend) sichern den zuverlässigen Dauerbetrieb.
Umfassendes Software-Ökosystem
Kompatibel mit ToupView sowie Windows, Linux, macOS und Android; das SDK stellt Schnittstellen für C/C++, C#/VB.NET, Python, DirectShow, Twain u. a. bereit und erleichtert die Weiterentwicklung. Umfangreiche SDK-Funktionen und standardisierte I/O-Schnittstellen ermöglichen die schnelle Integration in Maschinenvision- oder Forschungssysteme und verkürzen Entwicklungszeiten deutlich.
Anwendungen
Anwendungsbeispiele der Serie I3CMOS in industriellen Bildgebungsszenarien
Zentrale Vorteile der Serie I3CMOS
Globaler Verschluss
Bildgebung ohne Schlieren
Hochgeschwindigkeitsaufnahme
132fps
Großer Dynamikumfang
70.8dB
Niedriges Rauschen
0.15mV
Hochwertige Sensoren
Sony/Gpixel
Mehrstufiges Binning
4 Modi
Kompaktes Design
38×38×33mm
Niedriger Energieverbrauch
<3W
