IUC9000KMA Industriekamera/Analytische Bildgebung
Produkteinführung
Die IUC-Serie deckt 1,7–60 MP ab und nutzt großformatige CMOS-Sensoren von 1,1″ bis 2,7″ (APS-C/Vollformat). Rolling- (RS) und Global-Shutter-(GS)-Varianten bedienen Inspektion, Metrologie, Mikroskopie und Machine Vision. Ausgewählte Modelle mit elektronischem EF-Bajonett steuern Fokus und Blende telezentrischer oder Teleobjektive direkt und erleichtern Remote-Einsätze.
Für Schnittstellen und Synchronisation stehen – modellabhängig – USB3.0, 10GigE, Camera Link und CoaXPress bereit; 8/10/12/16-Bit-Ausgabe, Freilauf-, Soft-/Hard-Trigger- sowie Multikamera-Betrieb werden unterstützt. Optisch isolierte Trigger-/Blitzsteuerung in den I/O-Anschlüssen sorgt für stabile Hochgeschwindigkeits- und Langzeitaufnahmen.
Das Software-Ökosystem umfasst ToupView und plattformübergreifende SDKs (Windows / Linux / macOS; C/C++/C#/Python usw.), ist mit DirectShow / TWAIN kompatibel und unterstützt OEM-Boards wie Komplettsysteme – Integration und Weiterentwicklung gelingen dadurch zügig.
Hauptmerkmale
- Hochauflösung 1,7–60 MP mit Sensorformaten 1,1″–2,7″ (APS-C/Vollformat, modellabhängig)
- Sensorhersteller: Sony / Gpixel / onsemi u. a. (modellabhängig)
- Shuttermodus: Rolling Shutter (RS) oder Global Shutter (GS) – reduziert Bewegungsverzerrungen (modellabhängig)
- Optionale elektronische EF-Fassung: unterstützt Autofokus und elektronische Blendensteuerung (modellabhängig)
- Mehrere Schnittstellen: USB3.0 / 10GigE / Camera Link / CoaXPress (modellabhängig)
- Mehrfach-Bittiefenausgabe: 8 / 10 / 12 / 16 Bit (modellabhängig) – verbessert Schwachsignale und Dynamikbereich
- Umfangreiche I/O: optisch isolierter Trigger-Eingang/Blitzausgang plus programmierbare GPIO – unterstützt Multikamerasynchronisation
- Aufnahmemodi: Freilauf, Soft-Trigger, externer Hard-Trigger; unterstützt ROI/Fenster und Bildratenkontrolle
- Bildfunktionen: digitales Binning (2×2/3×3/4×4 modellabhängig), Spiegelung, Gamma/LUT, HDR/Global Reset (modellabhängig)
- Integrierter Hardware-ISP (modellabhängig) sichert Farbwiedergabe und Echtzeitvorschau
- Formfaktor: Standardgehäuse oder OEM-Board – für Embedded- und Systemintegration
- Optimiertes Thermodesign und Stabilität – unterstützt Langzeitbetrieb (modellabhängig)
- ToupView inklusive; SDKs für Windows/Linux/macOS, kompatibel mit DirectShow/TWAIN
- Unterstützt Firmware-Updates vor Ort; erfüllt CE/FCC/RoHS (modellabhängig)
Produktdetails
| Hauptparameter | |
| Modell | IUC9000KMA |
| Sensor | Sony IMX533CLK-D |
| Effektive Pixel / Auflösung | 9MP (2992×3000) |
| Bildrate (Vollauflösung) | 40fps@2992×3000; 62fps@1488×1500; 186fps@992×998 |
| Verschlusstyp | Rolling Shutter |
| Farbtyp | Monochrom |
| Bildqualität | |
| Pixelgröße | 3.76μm × 3.76μm |
| Sensorgröße | 11.28mm × 11.28mm |
| Diagonale | 1.0" (15.95mm) |
| Dynamikbereich | 67.9dB (HCG) / 70.0dB (LCG) |
| Bittiefe | 8/14bit |
| Empfindlichkeit | 877mV |
| Schnittstelle & Mechanik | |
| Datenschnittstelle | USB3.0 (USB3.1 GEN1) |
| GPIO | 1 optisch isolierter Eingang, 1 optisch isolierter Ausgang, 2 nicht isolierte I/O-Pfade. |
| Objektivanschluss | C-Mount-Anschluss |
| Abmessungen | 88mm × 88mm × 36.3mm |
| Gewicht | 564g |
| Stromversorgung | DC12V |
| Umgebung & Zertifizierung | |
| Betriebstemperatur / Luftfeuchtigkeit | -10°C ~ +50°C / 20–80 % (nicht kondensierend) |
| Lagertemperatur / Luftfeuchtigkeit | -30°C ~ +70°C / TBD |
| Betriebssystem | Windows/Linux/macOS/Android |
| Zertifizierung | CE，FCC |
Produktübersicht
Die IUC9000KMA repräsentiert den Höhepunkt der Großformat-Industriekamera-Technik, speziell entwickelt für Anwendungen, die außergewöhnliche Auflösung und Bildqualität erfordern. Ausgestattet mit einem Sony IMX533CLK-D Hochleistungs-Bildsensor bietet diese Plattform professionelle Leistungsmerkmale, die neue Standards für Präzisionsbildgebung sowohl in der wissenschaftlichen Forschung als auch in fortschrittlichen Industrieanwendungen setzen.
Großformat-Sensor-Architektur
Die IUC Serie war Vorreiter bei der Integration professioneller Großformat-Sensoren in Industriekamerasystemen und liefert 9MP (2992×3000) Auflösungsfähigkeiten, die herkömmliche Industriekamera-Spezifikationen übertreffen. Die fortschrittliche 3.76μm × 3.76μm Pixel-Architektur über 11.28mm × 11.28mm Sensorformate bietet beispiellose Bildqualität für Anwendungen, bei denen Detailauflösung und Sichtfeld kritische Leistungsparameter darstellen, die durch kleinere Sensorkonfigurationen nicht erreicht werden können.
Die anspruchsvolle Rolling Shutter Implementierung gewährleistet präzise zeitliche Kontrolle, die für hochauflösende Bildgebungsanwendungen unerlässlich ist, bei denen Timing-Genauigkeit direkt die Messungsreliabilität und Bildqualität beeinflusst. Dieser Konstruktionsansatz unterstützt sowohl statische hochauflösende Dokumentation als auch dynamische Bildgebungsszenarien bei Beibehaltung konsistenter Leistungsmerkmale unter verschiedenen Betriebsbedingungen.
Professionelle Konnektivitäts-Architektur
Die umfassende Multi-Interface-Architektur mit USB3.0 (USB3.1 GEN1) Konnektivitätsoptionen bietet beispiellose Einsatzflexibilität für hochauflösende Bildgebungssysteme, die erhebliche Datendurchsatzkapazitäten erfordern. Dieser anspruchsvolle Ansatz ermöglicht maximale Bildraten von 40fps@2992×3000; 62fps@1488×1500; 186fps@992×998 bei gleichzeitiger Unterstützung verschiedenster Systemarchitekturen von kompakten Forschungsinstallationen bis hin zu unternehmensweiten automatisierten Inspektionssystemen, die nachhaltige hochbandbreite Datenübertragung erfordern.
Fortschrittliche Bildverarbeitungsfähigkeiten integrieren 8/14bit Farbtiefen-Verarbeitung mit Dynamikbereich-Spezifikationen von über 67.9dB (HCG) / 70.0dB (LCG). Diese Parameter gewährleisten außergewöhnliche Bildqualität und Farbgenauigkeit, die für Anwendungen unerlässlich sind, die präzise Farbdiskriminierung und hochauflösende Detailanalyse in professioneller Fotografie, wissenschaftlicher Dokumentation und Präzisionsfertigung erfordern.
Professionelle Objektiv-Integration
Die revolutionäre Integration professioneller Objektivkompatibilität einschließlich EF-Autofokus-Fähigkeiten bei ausgewählten Modellen stellt einen bedeutenden Fortschritt dar, der traditionelle industrielle Bildgebung und professionelle Fototechnologien verbindet. Diese Fähigkeit adressiert Anwendungen, die sowohl die Präzision industrieller Systeme als auch die optische Flexibilität professioneller Kameraausrüstung erfordern, und ermöglicht Einsatzszenarien, die mit herkömmlichen Industriekamera-Plattformen bisher unmöglich waren.
Die optimierten Empfindlichkeitsspezifikationen von 877mV kombiniert mit Großformat-Sensor-Fähigkeiten ermöglichen zuverlässige Leistung unter herausfordernden Lichtverhältnissen bei gleichzeitiger Beibehaltung außergewöhnlicher Bildqualität. Die Standard-C-Mount-Anschluss Schnittstellenoptionen bieten universelle Kompatibilität sowohl mit industriellen Objektivsystemen als auch mit professionellen Fotooptiken und ermöglichen beispiellose optische Flexibilität für spezialisierte Anwendungen.
Unternehmens-System-Architektur
Das professionelle mechanische Design, das Großformat-Sensoren unterbringt und dabei industrielle Zuverlässigkeitsstandards beibehält, stellt eine bedeutende technische Leistung dar. Die Plattformabmessungen von 88mm × 88mm × 36.3mm mit einem Systemgewicht von 564g spiegeln die erhebliche Ingenieursleistung wider, die erforderlich ist, um professionelle Großformat-Leistung innerhalb industrieller Systemzwänge zu liefern und gleichzeitig zuverlässigen Betrieb in anspruchsvollen Umgebungen zu gewährleisten.
Umfassende Softwareentwicklungsunterstützung umfasst professionelle SDK-Kompatibilität über C/C++, C#, Python, DirectShow, GenICam, TWAIN Entwicklungsumgebungen und Windows/Linux/macOS/Android Betriebssystemplattformen. Diese umfangreiche Kompatibilität gewährleistet nahtlose Integration in bestehende Automatisierungsinfrastruktur und ermöglicht kundenspezifische Anwendungsentwicklung, die die einzigartigen Großformat-Fähigkeiten für spezialisierte wissenschaftliche Forschung und Präzisionsfertigung nutzt.
Professionelle Leistungsspezifikationen
Auflösung
9MP (2992×3000)
Bildrate
Bis zu 40fps@2992×3000; 62fps@1488×1500; 186fps@992×998
Pixelgröße
3.76μm × 3.76μm
Datenschnittstelle
USB3.0 (USB3.1 GEN1)
Professionelle Anwendungsfähigkeiten
Großformat-Leistung
Professionelle APS-C- und Vollformat-Sensorformate liefern außergewöhnliche Bildqualität und Sichtfeldfähigkeiten, die für hochauflösende wissenschaftliche Dokumentation, Präzisionsfertigung-Inspektion und professionelle Fotoanwendungen unerlässlich sind
Professioneller Autofokus
Ausgewählte Modelle verfügen über EF-Objektiv-Autofokus-Kompatibilität, die Integration mit professionellen Fotooptiken und automatisierten Fokussiersystemen für Anwendungen ermöglicht, die präzise optische Kontrolle und Flexibilität erfordern
Multi-Interface-Konnektivität
Umfassende Konnektivität über USB 3.0, 10 GigE und Camera Link Schnittstellen bietet Einsatzflexibilität für verschiedene Systemarchitekturen, die hochbandbreite Datenübertragungsfähigkeiten erfordern
Wissenschaftliche Integration
Professionelle Bildqualität und umfassende Softwareentwicklungsunterstützung ermöglichen Integration mit fortschrittlicher wissenschaftlicher Instrumentierung und Forschungsanwendungen, die außergewöhnliche Auflösung und Farbgenauigkeit erfordern
Professionelle Exzellenz
Die IUC9000KMA Großformat-Industriekamera repräsentiert die Konvergenz professioneller Bildqualität und industrieller Zuverlässigkeit. Diese Plattform liefert außergewöhnliche Leistung für anspruchsvollste Anwendungen, die überlegene Auflösung, Bildqualität und optische Flexibilität erfordern. Ob in wissenschaftlichen Forschungsumgebungen, Präzisionsfertigung oder professionellen Fotoanwendungen eingesetzt – diese Kamera bietet die ultimative Lösung für Projekte, bei denen Bildqualität den primären bestimmenden Faktor für Systemauswahl und Einsatzerfolg darstellt.
IUC9000KMA Professionelle Dokumentation
Umfassende PDF-Dokumentation einschließlich detaillierter technischer Spezifikationen, Leistungsmerkmale und professioneller Integrationsrichtlinien
Professionelle SDK-Suite
Unternehmenstaugliche Entwicklungsressourcen für Windows, Linux, macOS mit professionellen Bildgebungsbeispielen und Integrationsanleitungen
Professionelle CAD-Modelle
Hochpräzise STEP-Format-Dateien optimiert für professionelle Systemintegration und optische Designanwendungen
Lieferumfang #
Standardkonfiguration und Verpackungsdetails der großformatigen Industriekameras der Serie IUC (USB 3.0 / GigE / CameraLink)
Empfohlenes Zubehörpaket
- Kameraeinheit – Modell dieser Serie
- I/O-Kabel – 7-Pin-Kabel oder Verlängerung
- USB-3.0-Kabel – Micro-USB-3.0-Kabel
- Netzteil – 12 V/3 A Aviation-Netzteil
- Objektiv (optional) – M42- oder M52-Mount-Objektiv
Empfohlenes Zubehörpaket
- Kameraeinheit – Modell dieser Serie
- I/O-Kabel – 7-Pin-Kabel oder Verlängerung
- Kabel – GigE-Kabel
- Netzteil – 12 V/3 A Aviation-Netzteil
- Objektiv (optional) – M42- oder M52-Mount-Objektiv
Empfohlenes Zubehörpaket
- Kameraeinheit – Modell dieser Serie
- I/O-Kabel – 7-Pin-Kabel oder Verlängerung
- Kabel – CameraLink-Kabel
- Netzteil – 12 V/3 A Aviation-Netzteil
- Objektiv (optional) – M42- oder M52-Mount-Objektiv

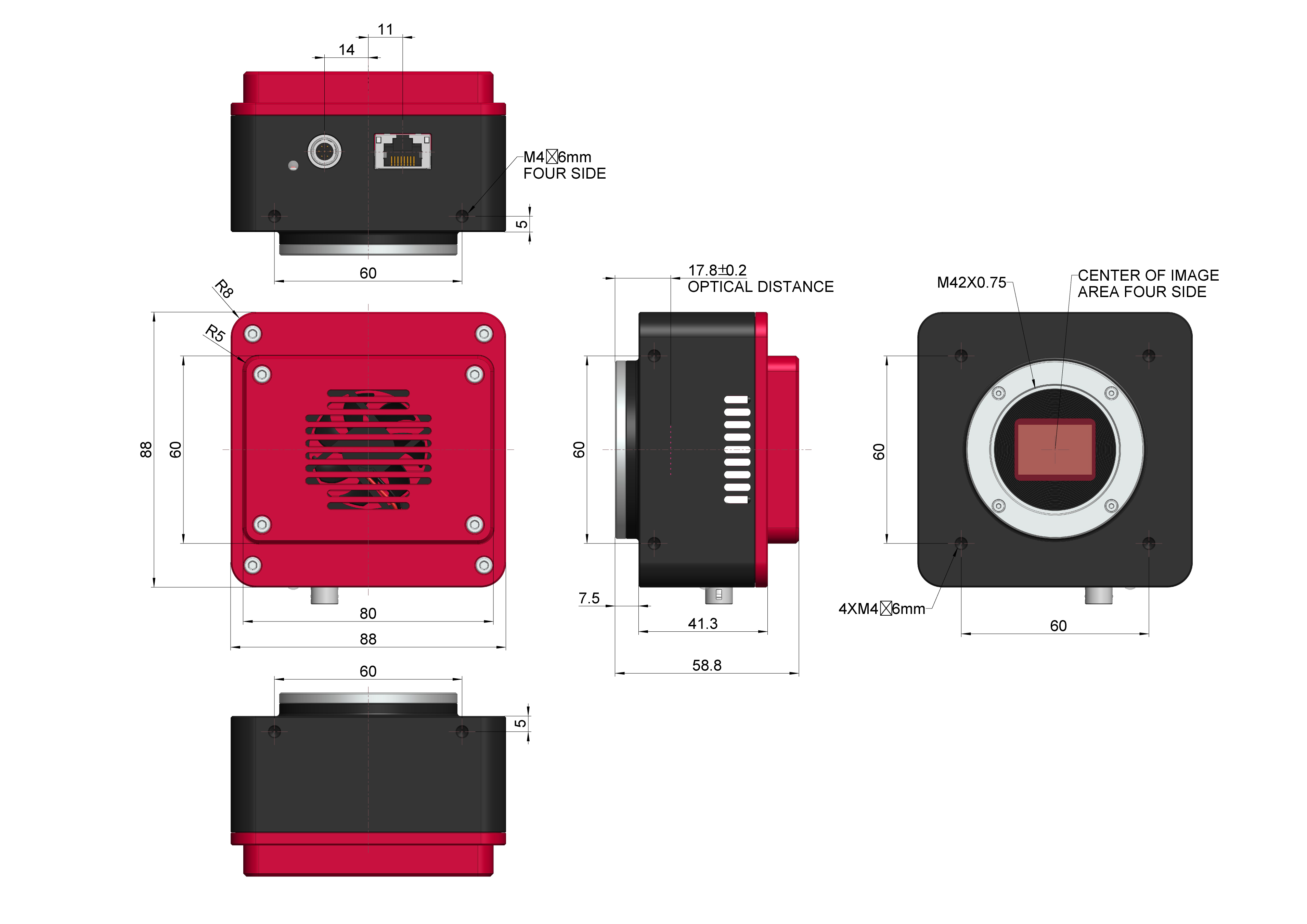

Produktabmessungen #
Schematische Darstellung der Abmessungen der großformatigen Industriekameras der Serie IUC.
Die Serie IUC von ToupTek Photonics umfasst leistungsstarke APS-C- und Vollformat-Industriekameras mit Auflösungen von 1,7 bis 60 Megapixeln. Sie richtet sich an Forschung, hochauflösende industrielle Inspektion und dynamische Bildgebung. Hochwertige CMOS-Sensoren von Sony und Gpixel werden mit schnellen Schnittstellen wie USB 3.0, 10GigE und CameraLink kombiniert; ausgewählte Modelle unterstützen Autofokus mit Canon-EF-Bajonett und bieten flexible Lösungen für präzise Bildgebung und Systemintegration.
Kernmerkmale
Großformatige Hochauflösungssensoren
APS-C- und Vollformat-CMOS mit bis zu 60 MP
Mehrere Hochgeschwindigkeitsschnittstellen
USB 3.0/10GigE/CameraLink frei wählbar
Autofokus-Funktion
Ausgewählte Modelle unterstützen Autofokus mit Canon-EF-Bajonett
Hardwarebasierte Bildverarbeitung
Integrierter ISP, Hardware-Rauschreduzierung und Farbanpassung
Hervorgehobene Leistungsdaten
Auflösungsbereich
1.7-60 MP
UltrahochauflösendMaximale Bildrate
302 fps
@1600×1100Dynamikumfang
70+ dB
Hoher KontrastSensorgröße
1.1"-2.7"
Großformatige BildgebungDetaillierte Produktbeschreibung
Großformatige Hochauflösungssensorik
APS-C- und Vollformat-CMOS von Sony und Gpixel decken Sensorgrößen von 1,1" bis 2,7" ab und liefern bis zu 60 MP für höchste Auflösung. Pixelgrößen zwischen 3,3 µm und 9,0 µm bringen feine Detailzeichnung und hohe Empfindlichkeit zusammen. Dunkelströme von nur 0,03–0,3 e-/s/pix und Dynamikumfänge über 70 dB sichern Ergebnisse auch in kontrastreichen Szenen.
Schnelle Datenübertragung und flexible Schnittstellen
Alle Modelle bieten USB 3.0, 10 GigE und CameraLink, verbinden hohe Datenraten mit flexibler Integration. Typische Kameras wie die IUC1700KMA-CL480 erreichen 302 fps bei 1600×1100; Vollformat-Modelle mit hoher Auflösung kombinieren in Mehrfachauflösungsmodi hohe Bildraten mit Bildschärfe. 8- und 12-Bit-Ausgänge unterstützen Analyse- und Prüfaufgaben.
Intelligenter Fokus und optische Kompatibilität
Ausgewählte Modelle unterstützen Autofokus mit Canon-EF-Bajonett und passen sich flexibel an unterschiedliche Aufnahmeszenarien an. Der integrierte Hardware-ISP ermöglicht Rauschreduktion, Farbwiedergabe und Gamma-Korrektur und bewahrt Bilddetails sowie Output-Effizienz. Belichtungszeiten von 6 µs bis 15 s decken Hochgeschwindigkeits- ebenso wie Langzeitaufnahmen zuverlässig ab.
Industrielles Design mit hoher Zuverlässigkeit
Optisch isolierte 7-Pin-I/O-Anschlüsse unterstützen Hard-Trigger, Soft-Trigger und Freilauf und erleichtern die Integration in automatisierte Linien. Mit 12-V-DC-Versorgung, weniger als 5 W Leistungsaufnahme und einem Temperaturbereich von -10 bis 50 °C sind die Kameras für den Dauereinsatz ausgelegt; Firmware-Updates lassen sich online aufspielen. Das Metallgehäuse gewährleistet Stabilität in anspruchsvollen Umgebungen.
Plattformübergreifendes Software-Ökosystem
ToupView und SDKs für Windows, Linux, macOS und Android stellen Schnittstellen für C/C++, C#/VB.NET, Python, Java, DirectShow, Twain u. a. bereit und erleichtern die Weiterentwicklung. Integrierter Hardware-ISP und plattformübergreifende SDKs sorgen für eine schnelle Implementierung in Forschungs- oder Automationssysteme.
Anwendungen
Anwendungsbeispiele der Serie IUC in industriellen Bildgebungsszenarien
Zentrale Vorteile der Serie IUC
Großformatige Bildgebung
APS-C/Vollformat
Ultrahohe Auflösung
Bis zu 60 MP
Autofokus
Canon-EF-Bajonett
Drei Schnittstellen
USB/GigE/CL
Hardware-ISP
Echtzeitbildverarbeitung
Großer Dynamikumfang
70+ dB
Niedriges Rauschen
0.03 e-/s/pix
Plattformübergreifendes SDK
Mehrsprachige Unterstützung
