IUD25000KMA Industriekameras/Analytische Bildgebung
Produkteinführung
Die IUD-Serie setzt auf leistungsstarke onsemi Global-Shutter-CMOS-Sensoren mit 16 bzw. 25 MP auf 1,8″ bzw. 2,04″ großen Formaten. Sie überzeugt mit exzellenter NIR-Empfindlichkeit und liefert selbst bei schnellen Bewegungen schlierenfreie Bilder. USB 3.0 stellt die stabile Hochgeschwindigkeitsschnittstelle; Belichtungen von 1 µs bis 60 s, Hardware-Binning sowie 2 Digitaleingänge und 3 Ausgänge erleichtern das Zusammenspiel mit Triggern, Beleuchtungen und Motion-Systemen.
Das kompakte, energieoptimierte Gehäuse wird – modellabhängig – allein über USB 3.0 versorgt und eignet sich für enge Integrationen. Mehrplattform-SDKs (Windows / Linux / macOS / Android) und ToupView decken Anwendungen von Industrieinspektion über Forschung und Machine Vision bis zu OCT-Augenbildgebung und NIR-Industrieprüfung ab.
Hauptmerkmale
- onsemi Global-Shutter-CMOS (modellabhängig) mit erhöhter NIR-Empfindlichkeit – reduziert Bewegungsunschärfe und Rolling-Shutter-Artefakte
- Auflösung: 16 MP / 25 MP; Sensorformat: 1,8″ / 2,04″ (modellabhängig)
- Belichtungsbereich 1 µs–60 s; Auto-/Manuell-Belichtung und manueller Gain 0–32 dB
- USB 3.0 (5 Gbit/s) Hochgeschwindigkeitsschnittstelle mit Ein-Kabel-Betrieb (Bus-Power, je nach Modell ohne externes Netzteil)
- I/O: 2× Digitaleingang + 3× Digitalausgang, unterstützt externen Trigger und Blitzsynchronisation
- Hardware-Binning, ROI und Bandbreitenkontrolle – verbindet hohe Bildrate mit stabiler Langstreckenübertragung
- Bildverarbeitung: Pixel-internes CDS, Bad-Pixel-Korrektur, LUT, Gamma, Rauschreduktion (modellabhängig)
- Integrierter Bildpuffer und Ereigniskanäle sichern Datenintegrität bei Hochgeschwindigkeits- oder Burst-Aufnahmen
- Synchronisations- und Statusausgänge: Trigger Ready / Input / Exposure / Readout / Strobe / GPO usw.
- Aufnahmemodi: Freilauf, Soft-Trigger, externer Hard-Trigger – leicht mit Peripherie synchronisierbar
- Plattform & Ökosystem: SDKs für Windows / Linux / macOS / Android, unterstützt C/C++/C#/Python; kompatibel mit ToupView
- Kompaktes Gehäuse und geringer Energiebedarf – passt in enge Einbauten; Industriequalität für anspruchsvolle Umgebungen (modellabhängig)
- Typische Anwendungen: Hochgeschwindigkeitsprüfung, OCT-Augenbildgebung, NIR-Industrieinspektion, Forschung und Machine Vision
- Entspricht CE/FCC/RoHS (modellabhängig)
Produktdetails
| Hauptparameter | |
| Modell | IUD25000KMA |
| Sensor | PYTHON 25K |
| Effektive Pixel / Auflösung | 25.0MP (5120×5120) |
| Bildrate (Vollauflösung) | 14.8fps@5120×5120; 14.8fps@2560×2560; 14.8fps@1664×1664 |
| Verschlusstyp | Global Shutter |
| Farbtyp | Monochrom (NIR) |
| Bildqualität | |
| Pixelgröße | 4.5μm × 4.5μm |
| Sensorgröße | 23.04mm × 23.04mm |
| Diagonale | 2.0" (32.58mm) |
| Dynamikbereich | 59dB |
| Bittiefe | 8/12bit |
| Empfindlichkeit | <1/5000 |
| Schnittstelle & Mechanik | |
| Datenschnittstelle | USB3.0 |
| GPIO | 2 nicht isolierte Eingänge, 3 nicht isolierte Ausgänge |
| Objektivanschluss | M42-Anschluss. |
| Abmessungen | 59mm × 59mm × 27.2mm |
| Gewicht | 139.3g |
| Stromversorgung | Versorgung über USB3.0-Schnittstelle |
| Umgebung & Zertifizierung | |
| Betriebstemperatur / Luftfeuchtigkeit | -10°C ~ +50°C / 20 %–80 % (nicht kondensierend) |
| Lagertemperatur / Luftfeuchtigkeit | -30°C ~ +70°C / TBD |
| Betriebssystem | Windows / Linux / macOS / Android plattformübergreifendes SDK (native C/C++, C#/VB.NET, Python, Java, DirectShow, TWAIN usw.) |
| Zertifizierung | CE/FCC |
Produktübersicht
IUD25000KMA ist eine speziell für industrielle Bildgebungsanwendungen entwickelte Digitalkamera mit dem PYTHON 25K Hochleistungs-Bildsensor mit folgenden Eigenschaften:
- Überlegene Bildqualität: 25.0MP (5120×5120) Auflösung, 4.5μm × 4.5μm Pixelgröße, Sensorgröße von 23.04mm × 23.04mm, gewährleistet außergewöhnliche Detailwiedergabe
- Fortschrittliche Bildgebungsmerkmale: Verfügt über Global Shutter Design, unterstützt Farb Bildgebung, geeignet für Machine Vision, Inspektion und wissenschaftliche Bildgebungsanwendungen
- Hochgeschwindigkeits-Datenübertragung: Nutzt USB3.0 Schnittstelle, maximale Bildrate bis zu 14.8fps@5120×5120; 14.8fps@2560×2560; 14.8fps@1664×1664, unterstützt Echtzeit-Bildgebung und Hochgeschwindigkeitsaufnahme
- Außergewöhnliche Farbleistung: 8/12bit Farbtiefe, Dynamikbereich erreicht 59dB, liefert genaue Farbwiedergabe
- Erhöhte Empfindlichkeit: Hervorragende Schwachlichtleistung mit Empfindlichkeit von <1/5000, ideal für herausfordernde Lichtverhältnisse
- Vielseitige optische Schnittstelle: Standard M42-Anschluss. Schnittstelle, kompatibel mit verschiedenen Objektivsystemen, optionale 0,5×/0,63×/1× Adapter verfügbar
- Kompaktes Design: Gesamtabmessungen von 59mm × 59mm × 27.2mm, wiegt 139.3g, gespeist durch Versorgung über USB3.0-Schnittstelle, eliminiert Bedarf für externe Stromversorgung
- Umfassende Software-Unterstützung: Mitgeliefert mit professioneller Bildgebungssoftware, unterstützt Windows / Linux / macOS / Android plattformübergreifendes SDK (native C/C++, C#/VB.NET, Python, Java, DirectShow, TWAIN usw.) Systeme, bietet Mess-, Annotations-, Bildverarbeitungsfähigkeiten, unterstützt C/C++, C#, Python, ImageJ, µManager Entwicklungsumgebungen
Kern-Leistungsspezifikationen
Auflösung
25.0MP (5120×5120)
Bildrate
Bis zu 14.8fps@5120×5120; 14.8fps@2560×2560; 14.8fps@1664×1664
Pixelgröße
4.5μm × 4.5μm
Datenschnittstelle
USB3.0
Industrielle Bildgebungsmerkmale
Industrielle Anwendungen
Optimiert für Machine Vision, Qualitätskontrolle, automatisierte Inspektion und industrielle Überwachungsanwendungen mit Präzisions-Bildgebungsfähigkeiten
Präzise Farbgenauigkeit
Fortschrittliche Farbverarbeitungsalgorithmen und Kalibrierung gewährleisten genaue Farbwiedergabe für kritische Inspektions- und Analyseanwendungen
Echtzeit-Verarbeitung
Hochgeschwindigkeits-Datenübertragung und Verarbeitungsfähigkeiten ermöglichen Echtzeit-Bildanalyse und automatisierte Entscheidungsfindung in Produktionsumgebungen
Robustes Design
Industrietaugliche Konstruktion gewährleistet zuverlässigen Betrieb in anspruchsvollen Fertigungsumgebungen mit hervorragender thermischer Stabilität
Warum dieses Modell wählen
Die IUD25000KMA Industriekamera liefert außergewöhnliche Leistung für anspruchsvolle Machine Vision Anwendungen. Mit ihrer überlegenen Bildqualität, robusten Konstruktion und umfassenden Software-Unterstützung bietet sie zuverlässige Lösungen für Qualitätskontrolle, automatisierte Inspektion und industrielle Überwachung. Ob für Fertigungs-, Forschungs- oder Prozesskontrollanwendungen – diese Kamera gewährleistet präzise, genaue und zuverlässige Bildgebungsleistung.
SDK-Entwicklungskit
Unterstützt Windows, Linux, macOS und andere Plattformen
3D-Modelldateien
STEP-Format, für mechanische Designintegration
Lieferumfang #
Standardkonfiguration und Verpackungsdetails der großformatigen NIR-Industriekameras der Serie IUD (USB 3.0)
Empfohlenes Zubehörpaket
- Kameraeinheit – Modell dieser Serie
- I/O-Kabel – 10-Pin-Kabel oder Verlängerung
- Kabel – Micro-USB-3.0-Kabel
- Netzteil – 12 V/3 A Netzadapter
- Objektiv (optional) – M42- oder F-Mount-Objektiv
Produktabmessungen #

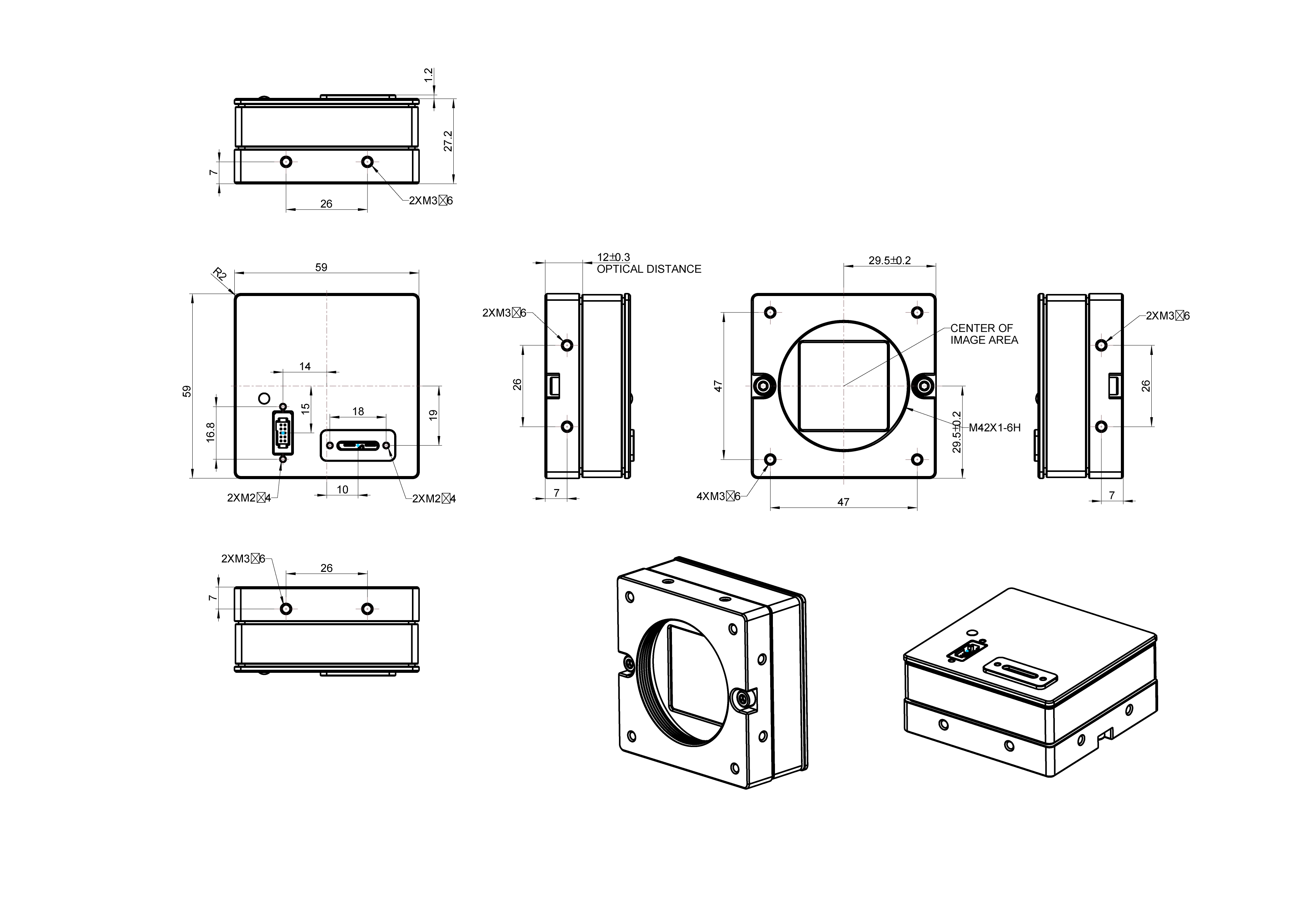

Schematische Darstellung der Abmessungen der großformatigen NIR-Industriekameras der Serie IUD.
Die Serie IUD ist eine hochauflösende USB-3.0-Industriekamera mit Global Shutter von ToupTek Photonics. Sie richtet sich an Präzisionsinspektionen, NIR-Bildgebung und Forschungsanwendungen und nutzt CMOS-Sensoren wie PYTHON 16K und PYTHON 25K. Dank NIR-Verstärkung, großem Sensorformat, hoher Auflösung und geringem Rauschen erfasst sie Details bewegter Ziele und schwacher Lichtquellen zuverlässig. Das kompakte Metallgehäuse mit niedrigem Energiebedarf und flexible Schnittstellen erleichtert den Einsatz in Automatisierung und Laborumgebungen.
Kernmerkmale
Großformat mit hoher Auflösung
16/25 MP, 1,8"/2,04" Sensor
Global-Shutter-Technologie
Verhindert Bewegungsunschärfen und erfasst präzise
NIR-Verstärkung
Hohe Quanteneffizienz im NIR-Bereich
Hardware-Binning
Flexible Umschaltung 1×1/2×2/3×3
Hervorgehobene Leistungsdaten
Auflösung
16/25 MP
Quadratischer SensorBelichtungsbereich
1 µs–60 s
Sehr großer SpielraumDynamikumfang
59 dB
Hoher KontrastKompakte Abmessungen
59×59×27,2 mm
Robustes MetallgehäuseDetaillierte Produktbeschreibung
Hochauflösende großformatige Bildgebung
Verfügbar mit 16 und 25 Megapixeln auf großformatigen CMOS-Sensoren (1,8\" bzw. 2,04\") mit quadratischen Pixeln von 4,5 µm. Damit bleiben Details erhalten und die Empfindlichkeit für NIR-Anwendungen hoch. Ein Dynamikumfang bis 59 dB und ein SNR von 41 dB (25-MP-Modell) erfüllen anspruchsvolle Kontrastanforderungen. Der Dunkelstrom von 3,9 e⁻/s bei 20 °C macht die Kamera tauglich für Langzeitbelichtungen.
Global Shutter und NIR-Verstärkung
Global Shutter verhindert Verwischungen, während die NIR-Verstärkung im nahen Infrarot eine höhere Quanteneffizienz erzielt. Belichtungszeiten von 1 µs bis 60 s sowie Bildraten bis 22,5 fps (16 MP) und 14,8 fps (25 MP) decken dynamische wie statische Szenarien ab.
Flexibles Hardware-Binning
Hardware-Binning mit 1×1, 2×2 und 3×3 balanciert Auflösung und Empfindlichkeit. 8- und 12-Bit-Ausgänge sowie Gain-Einstellungen von 1–50× erlauben eine Anpassung an unterschiedliche Anwendungen.
Vielseitige Schnittstellen und Systemintegration
Zwei nicht isolierte Eingänge und drei nicht isolierte Ausgänge erleichtern die Einbindung in industrielle Steuerungen. Über die USB-3.0-(USB 3.1 Gen1)-Schnittstelle erfolgt die Stromversorgung; ToupView und das vollständige SDK werden unterstützt. Das 59×59×27,2 mm große Metallgehäuse arbeitet energieeffizient in einem Temperaturbereich von -10 bis 50 °C und eignet sich für den Dauerbetrieb.
Plattformübergreifende Entwicklungsunterstützung
Kompatibel mit Windows, Linux, macOS und Android; Schnittstellen für C/C++, C#/VB.NET, Python u. a. erleichtern die Weiterentwicklung. Umfangreiche digitale I/Os und plattformübergreifende SDKs beschleunigen die Integration in Automations- und Forschungssysteme.
Anwendungen
Anwendungsbeispiele der Serie IUD in industriellen Bildgebungsszenarien
Zentrale Vorteile der Serie IUD
Globaler Verschluss
Schlierenfreie Bildgebung
NIR-Verstärkung
Optimiert für NIR
Großformatiger Sensor
2,04" Sensor
Hohe Auflösung
25 MP quadratisch
Hardware-Binning
3 Modi
Niedriger Dunkelstrom
3.9e⁻/s
Vielfältige I/O
2 Eingänge, 3 Ausgänge
USB-Stromversorgung
Plug-and-Play
