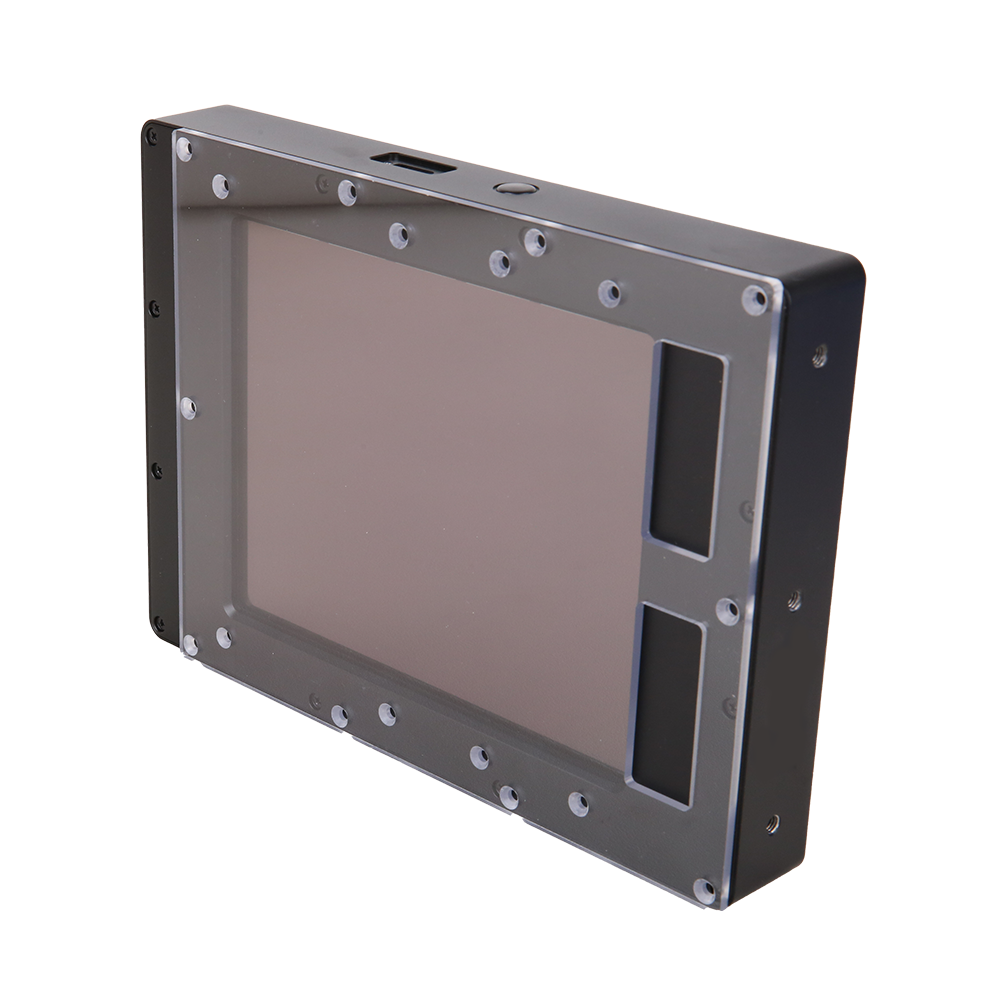

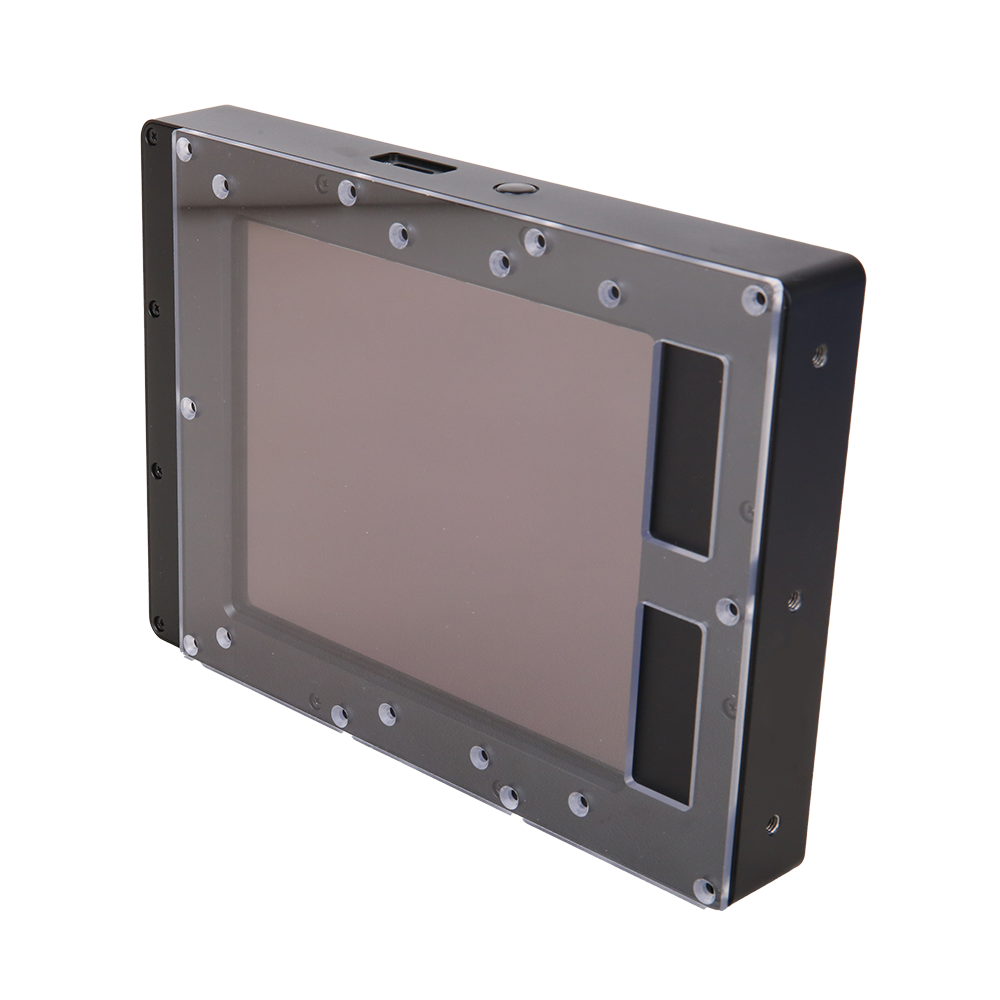

IUE1800KMA Industriekameras/Analytische Bildgebung

Produkteinführung

Die IUE-Serie basiert auf einem großflächigen Flachbilddetektor mit 96 µm × 96 µm großen Einzelpixeln und insgesamt etwa 1,8 MP, speziell optimiert für Anwendungen mit extrem schwacher Beleuchtung wie Proteindetektion und Chemilumineszenz. Bei voller Auflösung werden bis zu 120 fps erreicht, wobei Rolling Shutter und Hardware-Binning flexible Kompromisse zwischen Durchsatz, Empfindlichkeit und Auflösung ermöglichen. Das System nutzt eine USB3.0-Hochgeschwindigkeitsverbindung mit Niedrig-Dunkelstrom-Bildgebungsarchitektur und liefert selbst bei schwachen Signalen kontrastreiche Bilder.

Die Kamera unterstützt Freilauf und externe Triggerung mit vollständigen Synchronisationssignalen für die nahtlose Integration mit Lichtquellen, Bewegungsplattformen und Host-Systemen. Mit plattformübergreifenden SDKs (Windows / Linux / macOS) und ToupView-Software ermöglicht sie schnelle Integration und Anwendungsentwicklung in Labor- und Produktionsumgebungen.

Hauptmerkmale

Großflächiger Flachbilddetektor: ca. 1,8 MP Auflösung, Pixelgröße 96 µm × 96 µm
Bis zu 120 fps (volle Auflösung, modellabhängig), geeignet für Hochgeschwindigkeitsaufnahmen und große Sichtfelder
Rolling Shutter für stabile Auslesung bei kontinuierlicher Bildgebung
Niedrig-Dunkelstrom- und Schwachlicht-optimiertes Design für Chemilumineszenz/Proteindetektion und andere Anwendungen mit schwachen Signalen
USB3.0-Hochgeschwindigkeits-Datenschnittstelle für stabile Echtzeitübertragung
Hardware-Binning: 1×1 / 2×2 / 3×3, flexibler Kompromiss zwischen Empfindlichkeit/Auflösung/Bildrate
ROI (Region of Interest) und spezielle automatische ROI-Anpassung für präzise Fokussierung auf kritische Bereiche

Automatische/manuelle Verstärkung (0–32 dB, modellabhängig) und automatische/manuelle Belichtung (ca. 30 µs–33,5 s, modellabhängig)
LUT (Lookup-Tabelle), Gamma, Bandbreitenkontrolle und weitere Bildketten-Optimierungsfunktionen
Integrierter Bildpuffer (Zwischenspeicher) für verbesserte Datenintegrität bei Hochgeschwindigkeits-/Burst-Aufnahmen
Synchronisations-/Statussignale: Trigger Ready, Input, Exposure, Readout, Imaging, Strobe, GPO usw.
Event-Kanal und Benutzerkonfigurationsspeicher für prozessgesteuerte und reproduzierbare Experimente
Aufnahmemodi: Freilauf, Software-Trigger, externer Hardware-Trigger, einfache Synchronisation mit Peripheriegeräten
Software und Entwicklung: plattformübergreifendes SDK (Windows / Linux / macOS) mit ToupView, geeignet für Anwendungsentwicklung und Systemintegration

Angebot anfordern

Produktdetails

Hauptparameter
Modell	IUE1800KMA
Sensor	CMOS Sensor
Effektive Pixel / Auflösung	1,8 MP (1200×1536)
Bildrate (Vollauflösung)	120 fps@1200×1536
Verschlusstyp	Rolling Shutter
Farbtyp	Monochrom
Bildqualität
Pixelgröße	96,0 µm × 96,0 µm
Sensorgröße	115,2 mm × 147,5 mm
Diagonale	TBD
Dynamikbereich	TBD
Bittiefe	8/12-Bit
Empfindlichkeit	TBD
Schnittstelle & Mechanik
Datenschnittstelle	USB3.0
GPIO	1 optisch isolierter Eingang, 1 optisch isolierter Ausgang, 2 nicht isolierte Ein-/Ausgänge
Objektivanschluss	TBD

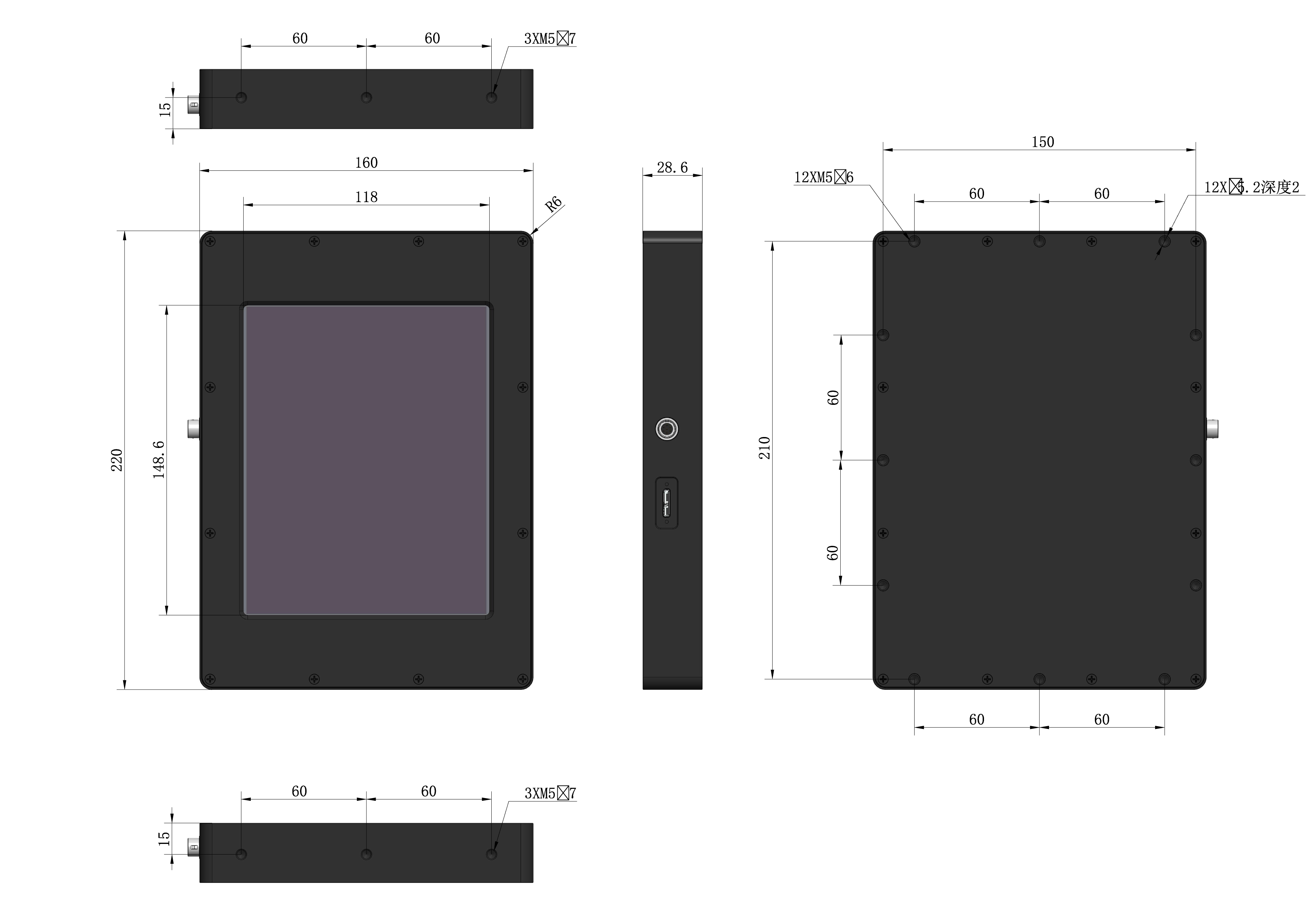

Abmessungen	220 mm × 160 mm × 28,6 mm
Gewicht	TBD
Stromversorgung	USB3.0-Stromversorgung
Umgebung & Zertifizierung
Betriebstemperatur / Luftfeuchtigkeit	-10 °C ~ +50 °C / 20%–80% (nicht kondensierend)
Lagertemperatur / Luftfeuchtigkeit	-30 °C ~ +70 °C / TBD
Betriebssystem	Windows/Linux/macOS/Android Multiplattform-SDK (natives C/C++, C#/VB.NET, Python, Java, DirectShow, Twain usw.)
Zertifizierung	CE/FCC

Produktübersicht

IUE1800KMA ist eine spezialisierte Digitalkamera, die für Schwachlicht- und Chemilumineszenz-Bildgebungsanwendungen entwickelt wurde und über den CMOS Sensor Ultra-Großpixel-Sensor mit folgenden charakteristischen Eigenschaften verfügt:

Ultra-Großpixel-Technologie: 1,8 MP (1200×1536) Auflösung mit 96,0 µm × 96,0 µm Pixelgröße, Sensorgröße von 115,2 mm × 147,5 mm, maximiert Lichtsammlung für außergewöhnliche Schwachlichtleistung
Spezialisierte Bildgebungsfähigkeiten: Verfügt über Rolling Shutter Design, unterstützt Monochrom- und Farb Bildgebung, optimiert für Chemilumineszenz-Detektion, Proteinanalyse und schwache Signalanwendungen
Hochgeschwindigkeits-Datenschnittstelle: Nutzt USB3.0 Schnittstelle mit Bildraten bis zu 120 fps@1200×1536, ermöglicht effiziente Datenübertragung für zeitkritische Anwendungen
Erweiterter Dynamikbereich: 8/12-Bit Bittiefe mit Dynamikbereich von TBD, bietet überlegene Signal-Rausch-Leistung für quantitative Analyse
Überlegene Schwachlicht-Empfindlichkeit: Außergewöhnliche Empfindlichkeitsleistung von TBD mit ultra-niedrigem Ausleserauschen, ideal für die Detektion schwacher lumineszenter Signale
Flexible Belichtungssteuerung: Weiter Belichtungszeitbereich von 10 µs bis 15 s mit präziser Timing-Kontrolle, berücksichtigt vielfältige Bildgebungsanforderungen von schneller Dynamik bis zu verlängerter Integration
Kompaktes Labor-Design: Gesamtabmessungen von 220 mm × 160 mm × 28,6 mm, Gewicht TBD, gespeist durch USB3.0-Stromversorgung, vereinfacht Integration in Laboraufbauten
Fortschrittliche Software-Suite: Umfassende Bildgebungssoftware für Windows/Linux/macOS/Android Multiplattform-SDK (natives C/C++, C#/VB.NET, Python, Java, DirectShow, Twain usw.) Systeme, bietet quantitative Analyse, Zeitraffer-Aufzeichnung, Signalmessungsfähigkeiten, mit SDK-Unterstützung für C/C++, C#, Python, MATLAB, LabVIEW Entwicklungsumgebungen

Kern-Leistungsspezifikationen

Auflösung

1,8 MP (1200×1536)

Bildrate

Bis zu 120 fps@1200×1536

Pixelgröße

96,0 µm × 96,0 µm

Datenschnittstelle

USB3.0

Spezialisierte Anwendungsmerkmale

Chemilumineszenz-Detektion

Optimiert für Western Blot, ELISA und andere chemilumineszente Assays mit ultra-großen Pixeln für maximale Photonen-Sammeleffizienz und minimale Rauschinterferenz

Proteinanalyse

Speziell entwickelt für Proteindetektionsanwendungen mit präzisen quantitativen Fähigkeiten, ermöglicht genaue Bandenanalyse und Molekulargewichtsbestimmung

Erweiterte Integrationszeiten

Unterstützung für erweiterte Belichtungszeiten bis zu 15 Sekunden mit außergewöhnlicher thermischer Stabilität, ideal für die Akkumulation schwacher Signale in Zeitraffer-Experimenten

Quantitative Analyse

Lineare Ansprechcharakteristika und niedriger Dunkelstrom ermöglichen präzise quantitative Messungen für Forschungsanwendungen, die statistische Analyse und reproduzierbare Ergebnisse erfordern

Warum dieses Modell wählen

Die IUE1800KMA repräsentiert den Höhepunkt der Schwachlicht-Bildgebungstechnologie mit ihrer Ultra-Großpixel-Architektur und spezialisierten Konstruktion für Chemilumineszenz-Anwendungen. Ob bei der Durchführung von Proteinforschung, biochemischen Assays oder anderen wissenschaftlichen Schwachlicht-Bildgebungen – diese Kamera liefert unvergleichliche Empfindlichkeit, Präzision und Zuverlässigkeit. Die Kombination aus fortschrittlicher Sensortechnologie, umfassender Software-Unterstützung und robuster Konstruktion gewährleistet konsistente Leistung in anspruchsvollen Laborumgebungen.

SDK-Entwicklungskit

Unterstützt Windows, Linux, macOS und andere Plattformen

SDK erhalten

3D-Modelldateien

STEP-Format, für mechanische Designintegration

3D Download

Produktübersicht

Professionelle Eigenschaften der Industriekameras der IUE-Serie

Die IUE-Serie repräsentiert großformatige USB-3.0-Industriekameras, entwickelt von Spectrum Instruments, mit hochempfindlichen Flachpanel-Detektoren und 1,8-Megapixel-Konfigurationen, speziell konzipiert für Proteinerkennung, Chemilumineszenz und wissenschaftliche Bildgebungsanwendungen. Diese Serie kombiniert ultra-große Pixelabmessungen (96 µm) mit Hochbildraten-Leistung und unterstützt langdauernde Belichtungen sowie Weitbereich-Dynamikerfassung, wodurch sie ideal für schwachlichtiges, hochempfindliches Signal-Imaging und Labor-Automatisierungssysteme geeignet ist.

Kernfunktionen

Ultra-großes Pixel-Design

96×96 µm Pixel für ultra-hohe Empfindlichkeit

Hochgeschwindigkeits-Langzeitbelichtungs-Kompatibilität

120 fps Hochgeschwindigkeit, 15 s Langzeitbelichtung

Chemilumineszenz-Optimierung

Speziell konzipiert für schwache Lichtsignal-Erkennung

Mehrstufige Verstärkungsanpassung

1–50× Verstärkung für optimiertes Signal-zu-Rausch-Verhältnis

Leistungs-Highlights

Pixelgröße

96 µm

Ultra-große Pixel

Maximale Bildrate

120 fps

@1200×1536

Belichtungsbereich

10 µs–15 s

Ultra-weiter Bereich

Verstärkungsbereich

1–50×

Flexible Anpassung

Detaillierte Produkteinführung

Ultra-großpixelige Hochempfindlichkeitstechnologie

Die 96×96 µm ultra-großen Pixel steigern signifikant die Schwachlicht- und Chemilumineszenz-Signalerfassungsfähigkeiten und machen sie ideal für biologische und chemische Erkennungsanwendungen. Die 1,8-Megapixel-Konfiguration optimiert die Signalsammlungseffizienz. Mit einem Dunkelstrom von 2200 e⁻/s bei 25 °C bewahren die Kameras ein ausgezeichnetes Signal-zu-Rausch-Verhältnis bei gleichzeitiger Gewährleistung hoher Empfindlichkeit. Dieses einzigartige Design ist besonders geeignet für Schwachlichtsignal-Erkennungsanwendungen, die langfristige Integration erfordern.

Dual-Modus-Bildgebungsfähigkeiten

Die Kameras unterstützen 120 fps bei 1200×1536 Bildraten und bieten gleichzeitig Belichtungsbereiche von 10 µs bis 15 s, wodurch sowohl dynamische Akquisition als auch Langzeitbelichtungsanforderungen erfüllt werden. Diese flexible Belichtungssteuerung ermöglicht es den Kameras, schnelle dynamische Prozesse zu erfassen und gleichzeitig langdauernde Chemilumineszenz-Signalakkumulation durchzuführen. Unterstützung für 8-Bit- und 12-Bit-Ausgabe erfüllt die Datenbit-Tiefe-Anforderungen für wissenschaftliche Bildanalyse.

Schwachlicht-Signal-Optimierungslösungen

Die Kameras unterstützen 1–50× Verstärkungsanpassung zur Signal-zu-Rausch-Verhältnis-Optimierung in schwach beleuchteten Umgebungen. Hardware-Binning unterstützt 1×1-, 2×2- und 3×3-Pixel-Binning-Modi und balanciert frei Auflösung, Bildrate und Empfindlichkeit. Diese mehrstufige Signalverbesserungslösung gewährleistet klare Bilderfassung unter verschiedenen Schwachlichtbedingungen und ist besonders geeignet für Protein-Blotting, Chemilumineszenz und andere biomedizinische Anwendungen.

Labortaugliche Systemintegration

Die Kameras verfügen über USB-3.0-Schnittstelle (USB 3.1 GEN1) mit Einzelkabel-Stromversorgung, ausgestattet mit optisch isoliertem Eingang/Ausgang und programmierbarem GPIO für bequeme Systemintegration. Das 220×160×28,6 mm Strukturdesign mit CE/FCC-Zertifizierung gewährleistet langfristig stabilen Betrieb in Laborumgebungen. Vollmetall-Konstruktion, niedriger Stromverbrauch und weiter Betriebstemperaturbereich passen sich wissenschaftlichen Forschungsplattformen und automatisierten Erkennungsgeräten an.

Umfassende Software-Entwicklungsunterstützung

Die Kameras sind kompatibel mit Windows-, Linux-, macOS- und Android-Plattformen, mit SDK, das C/C++-, C#/VB.NET-, Python-, Java-, DirectShow- und Twain-Schnittstellen bietet, geeignet für wissenschaftliche Forschung und Automatisierungsentwicklung. Begleitende Bilderfassungs- und Analysesoftware unterstützt Echtzeit-Vorschau, Parameteranpassung, Bildspeicherung und andere Funktionen und vereinfacht erheblich experimentelle Arbeitsabläufe.
