CTR3CMOS-Serie Schwachlicht-Bildgebung/Thermoelektrische Kühlkamera
Produktübersicht

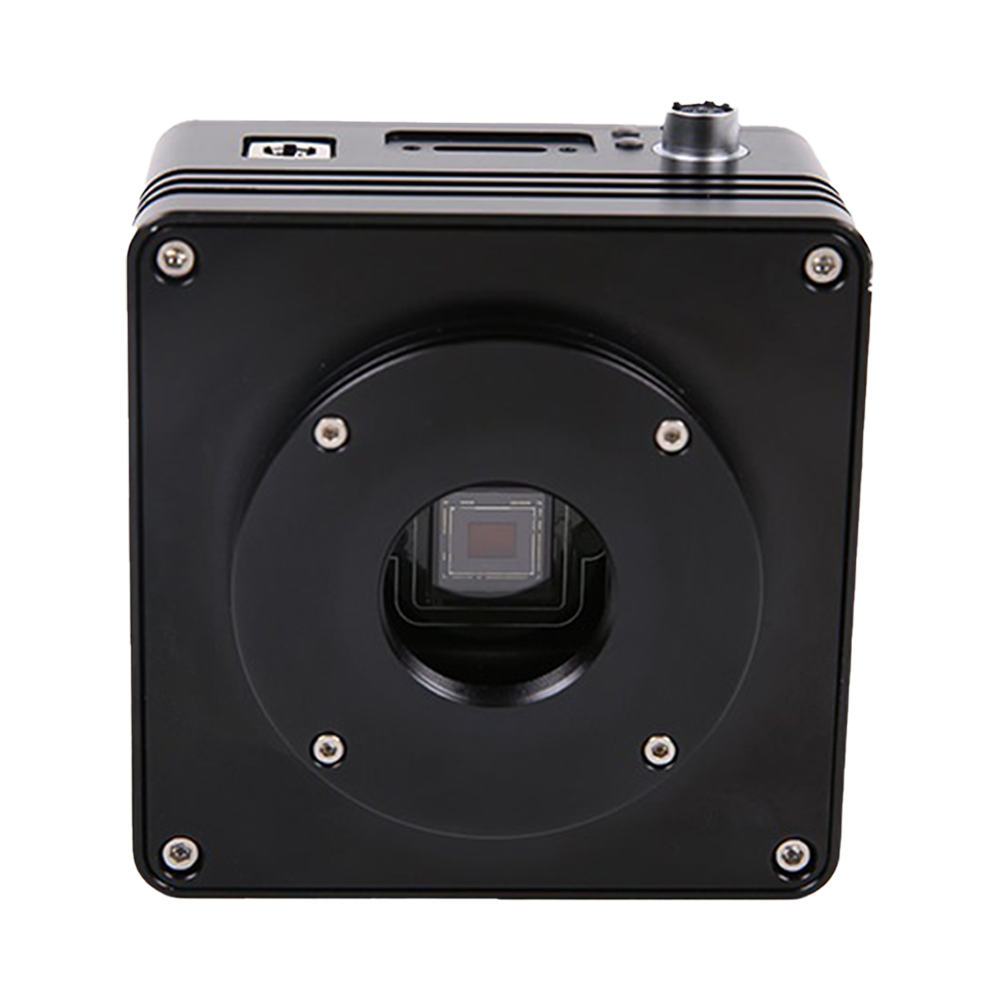

Die CTR3CMOS-Serie richtet sich an Schwachlicht- und Langzeitbelichtungsszenarien und nutzt hochperformante CMOS-Sensoren wie Sony Exmor. Die Auflösungen reichen von 0,39 bis 20 MP bei Sensorgrößen von 1/2.9″ bis 4/3″. Integrierte thermoelektrische Kühlung (TEC) mit geschlossenem Regelkreis senkt die Sensortemperatur um etwa 5–10 °C unter Umgebung; zusammen mit dem Antibeschlagaufbau werden Dunkelstrom und Kondensation wirkungsvoll reduziert, was stabile und konsistente Bildgebung bei niedrigen Temperaturen und langen Aufnahmen gewährleistet.
Die Datenanbindung unterstützt USB3.0 (5 Gbit/s) und GigE (1 Gbit/s, je nach Modell) und hält auch bei hohen Geschwindigkeiten bzw. langen Leitungen eine zuverlässige Bandbreite. 12-Bit-Ausgabe (8-Bit optional, modellabhängig), ROI/Fensterung und mehrere Gain-Modi werden unterstützt. Die Kamera bietet Freilauf, Soft-/Hard-Trigger und Mehrkamerasynchronisation; industrielle I/Os erleichtern die Kopplung mit externen Lichtquellen, Bewegungsachsen oder Fertigungssignalen. Maximale Belichtungsdauer ca. 300 s – ideal für Chemilumineszenz, Fluoreszenz, Spektroskopie und andere schwache Signale.
ToupView wird mitgeliefert, plattformübergreifende SDKs (Windows / Linux / macOS) unterstützen Weiterentwicklung und Integration – passend für Forschung, industrielle Inspektion und allgemeine wissenschaftliche Bildgebung.
Hauptmerkmale
- Hochempfindliche, rauscharme CMOS-Sensoren (u. a. Sony Exmor, modellabhängig) decken sichtbare und NIR-Anwendungen ab.
- Halbleiter-TEC-Kühlung: typischer ΔT ≈ 5–10 °C unter Umgebung, senkt den Dunkelstrom deutlich.
- Geschlossener Temperaturregelkreis mit Sollwert/Lock-Funktion für niedrige Geräuschwerte bei gleichzeitiger Sicherung der Quanteneffizienz (QE).
- Antibeschlag-Optik verhindert Kondensation an Fenster und Sensor bei niedrigen Temperaturen und langen Belichtungen.
- Auflösungen von 0,39–20 MP, Sensorflächen 1/2.9″–4/3″ (modellabhängig).
- Bittiefen-Ausgabe: 12-Bit (8-Bit optional, modellabhängig) für feinere Schwachlichtabstufungen und großen Dynamikbereich.
- Maximale Belichtungsdauer ca. 300 s (modellabhängig) für extrem schwache/low-light Bildgebung.
- Schnittstellen: USB3.0 (5 Gbit/s) / GigE (1 Gbit/s, modellabhängig) mit stabiler Übertragung über lange Leitungen.
- Aufnahmemodi: Freilauf, Software-Trigger, externer Hardware-Trigger; unterstützt Mehrkamerasynchronisation und Blitzsteuerung.
- Bildfunktionen: ROI/Fensterung, digitales Binning, Spiegelung, Gamma/LUT, Mehrfach-Gain-Modi (modellabhängig).
- Industrielle I/Os: optisch isolierte Trigger-Eingänge/Blitzausgänge und programmierbare GPIOs (modellabhängig).
- Optionale optische Fenster: IR-Cut / Double-AR (modell- und anwendungsabhängig).
- CNC-gefrästes Metallgehäuse (Aluminiumlegierung) mit EM-Abschirmung und optimierter Wärmeabfuhr für zuverlässigen Dauerbetrieb.
- Software & Ökosystem: ToupView im Lieferumfang; SDKs für Windows / Linux / macOS, kompatibel mit gängigen Drittanbieter-Schnittstellen.
- Typische Anwendungen: Chemilumineszenz-/Fluoreszenzmikroskopie, Spektral-/Schwachlichtprüfung, Material- und Halbleiteranalyse.
Produktmodelle
CTR3CMOS | TEC-Kühlung (ΔT≈5–10 °C) | 0,39–20 MP, 1/2.9″–4/3″ | USB3.0 / GigE | Belichtungen bis 300 s
| Produktmodell | Sensor/Größe | Auflösung | Pixelgröße | Verschlussart | Bildrate | Datenschnittstelle | Farbtyp | Aktion |
|---|---|---|---|---|---|---|---|---|
| CTR3CMOS00390KMA |
Sony IMX287LLR
0.4" (6.21mm) | 4.97mm × 3.73mm
|
0.39MP (720×540) | 6.9μm × 6.9μm | Global Shutter |
20fps@720x540
|
USB3.0 |
|
Details ansehen |
| CTR3CMOS00503KMA |
Sony IMX426LLJ
0.6" (9.11mm) | 7.2mm × 5.58mm
|
0.5MP (800×620) | 9.0μm × 9.0μm | Global Shutter |
20fps@800x620
|
USB3.0 |
|
Details ansehen |
| CTR3CMOS01700KPA |
Sony IMX432LQJ
1.1" (17.47mm) | 14.4mm × 9.9mm
|
1.7MP (1600×1100) | 9.0μm × 9.0μm | Global Shutter |
98.6fps@1600x1100
|
USB3.0 |
|
Details ansehen |
| CTR3CMOS01700KPA-G |
Sony IMX432LQJ
1.1" (17.47mm) | 14.4mm × 9.9mm
|
1.7MP (1600×1100) | 9.0μm × 9.0μm | Global Shutter |
66fps@1600x1100
|
GigE |
|
Details ansehen |
| CTR3CMOS01700KMA |
Sony IMX432LLJ
1.1" (17.47mm) | 14.4mm × 9.9mm
|
1.7MP (1600×1100) | 9.0μm × 9.0μm | Global Shutter |
98.6fps@1600x1100
|
USB3.0 |
|
Details ansehen |
| CTR3CMOS01700KMA-G |
Sony IMX432LLJ
1.1" (17.47mm) | 14.4mm × 9.9mm
|
1.7MP (1600×1100) | 9.0μm × 9.0μm | Global Shutter |
66fps@1600x1100
|
GigE |
|
Details ansehen |
| CTR3CMOS07100KPA |
Sony IMX428LQJ
1.1" (17.47mm) | 14.4mm × 9.9mm
|
7.1MP (3200×2200) | 4.5μm × 4.5μm | Global Shutter |
51.3fps@3200x2200
133.8fps@1584x1100
|
USB3.0 |
|
Details ansehen |
| CTR3CMOS07100KPA-G |
Sony IMX428LQJ
1.1" (17.47mm) | 14.4mm × 9.9mm
|
7.1MP (3200×2200) | 4.5μm × 4.5μm | Global Shutter |
16.4fps@3200x2200
66fps@1600x1100
|
GigE |
|
Details ansehen |
| CTR3CMOS07100KMA |
Sony IMX428LLJ
1.1" (17.47mm) | 14.4mm × 9.9mm
|
7.1MP (3200×2200) | 4.5μm × 4.5μm | Global Shutter |
51.3fps@3200x2200
133.8fps@1584x1100
|
USB3.0 |
|
Details ansehen |
| CTR3CMOS07100KMA-G |
Sony IMX428LLJ
1.1" (17.47mm) | 14.4mm × 9.9mm
|
7.1MP (3200×2200) | 4.5μm × 4.5μm | Global Shutter |
16.4fps@3200x2200
66fps@1600x1100
|
GigE |
|
Details ansehen |
| CTR3CMOS08300KMA |
Sony IMX585
0.8" (12.78mm) | 11.14mm × 6.26mm
|
8.3MP (3840×2160) | 2.9μm × 2.9μm | Rolling Shutter |
45fps@3840x2160
70fps@1920x1080
|
USB3.0 |
|
Details ansehen |
| CTR3CMOS20000KPA |
Sony IMX183CQK
1.0" (15.72mm) | 13.056mm × 8.755mm
|
20MP (5440×3648) | 2.4μm × 2.4μm | Rolling Shutter |
19.0fps@5440x3648
48.8fps@2736x1824
59.4fps@1824x1216
|
USB3.0 |
|
Details ansehen |
| CTR3CMOS20000KPA-G |
Sony IMX183CQK
1.0" (15.72mm) | 13.056mm × 8.755mm
|
20MP (5440×3648) | 2.4μm × 2.4μm | Rolling Shutter |
4.5fps@5440x3648
18.5fps@2736x1824
41.7fps@1824x1216
|
GigE |
|
Details ansehen |
| CTR3CMOS20000KMA |
Sony IMX183CLK
1.0" (15.72mm) | 13.056mm × 8.755mm
|
20MP (5440×3648) | 2.4μm × 2.4μm | Rolling Shutter |
19.0fps@5440x3648
48.8fps@2736x1824
59.5fps@1824x1216
|
USB3.0 |
|
Details ansehen |
| CTR3CMOS20000KMA-G |
Sony IMX183CLK
1.0" (15.72mm) | 13.056mm × 8.755mm
|
20MP (5440×3648) | 2.4μm × 2.4μm | Rolling Shutter |
4.5fps@5440x3648
18.5fps@2736x1824
41.7fps@1824x1216
|
GigE |
|
Details ansehen |
| CTR3CMOS45000KMA |
Sony IMX492LLJ-C
1.4" (22.96mm) | 18.93mm × 13.00mm
|
45MP (8176×5616) | 2.315μm × 2.315μm | Rolling Shutter |
8.1fps@8176x5616
30.0fps@4080x2808
8.1fps@7408x5556
33.0fps@3696x2778
10.4fps@8176x4320
34.7fps@4096x2160
62.5fps@2048x1080
86.5fps@1360x720
|
USB3.0 |
|
Details ansehen |
Verpackungsliste #
Standardkonfiguration und Packliste der gekühlten CTR3CMOS Machine-Vision-Kameras (USB3 / GigE · −10 °C Kühlung)
Empfohlenes Zubehör
- Komplette Kamera (CTR3CMOS USB3)
- Netzteil: Eingang AC 100–240 V 50/60 Hz; Ausgang DC 12 V 3 A
- I/O-Kabel: 7-Pin-Kabel oder Verlängerung
- Micro-USB3.0-Kabel
- Objektiv (optional) C-Mount
Empfohlenes Zubehör
- Komplette Kamera (CTR3CMOS GigE)
- Netzteil: Eingang AC 100–240 V 50/60 Hz; Ausgang DC 12 V 3 A
- I/O-Kabel: 7-Pin-Kabel oder Verlängerung
- GigE-Netzwerkkabel
- Objektiv (optional) C-Mount
Produktabmessungen #
Gehäuseabmessungen der gekühlten CTR3CMOS Machine-Vision-Kameras
Ausführliche Produktbeschreibung
Stabiles einstufiges TEC-Kühlsystem
Einstufige Peltier-Kühlung senkt die Sensortemperatur typischerweise um ca. 10 °C unter Umgebung, unterdrückt effektiv Dunkelstrom und steigert die Stabilität bei langen Belichtungen. Präzise Temperaturregelung kombiniert mit Beschlag-Schutz erlaubt dauerhaften Betrieb in verschiedenen Umgebungen – ideal für Schwachlicht-Bildgebung und unbeaufsichtigte Forschungsbeobachtungen.
Leistungsstarke BSI-Sensorarchitektur
Ausgestattet mit rückseitig belichteten Sony CMOS-Sensoren mit sehr hoher Quanteneffizienz und extrem niedrigem Ausleserauschen. In Kombination mit High-/Low-Gain-Modi und optimierter Elektronik sinkt das Ausleserauschen auf bis zu 1 e⁻; auch bei Schwachlicht oder langen Belichtungen entstehen hochwertige Bilder. Pixelgrößen von 2,4 µm bis 4,63 µm vereinen hohe Auflösung und hohe Empfindlichkeit und bieten eine ideale Basis für das Erfassen schwacher Signale.
Professionelle Bildqualität
Unterstützt 8-Bit/12-Bit-Ausgabe; 12-Bit bietet reichlich Datenstufen für wissenschaftliche Analysen. Typischer Dynamikbereich bis 75 dB, SNR über 50 dB, geeignet für kontrastreiche Forschungsaufnahmen. Flexible Belichtungssteuerung von minimal 50 µs bis zu mehreren Stunden deckt schnelle Phänomene ebenso wie Deep-Sky-Langzeitaufnahmen ab. USB3.0 und großer interner Puffer gewährleisten stabile Ausgabe hochauflösender Bilder.
Hohe Zuverlässigkeit im Industrie-Design
CNC-Metallgehäuse mit integriertem Hochleistungs-Kühlsystem sichert Temperaturstabilität im Dauerbetrieb. Beschlagfreie Fenster verhindern Kondensation bei niedrigen Temperaturen. Das Vollmetallgehäuse bietet hervorragende EMV-Abschirmung und reduziert Störeinflüsse auf die Bildqualität. Betriebstemperaturbereich −10 bis +50 °C unterstützt langfristigen, stabilen Einsatz für ganzjährige Forschungsbeobachtungen.
Umfassendes Software-Ökosystem
SDKs für Windows, Linux und macOS unterstützen C/C++, Python und weitere gängige Sprachen und ermöglichen schnelle Integration in bestehende Forschungsumgebungen. Standardisierte Schnittstellen und vollständige Dokumentation erleichtern die Einbettung in Astronomie-Setups, Spektrometer, Mikroskope u.v.m. USB3.0 mit Einzelkabelversorgung vereinfacht das Deployment; optionales 12-V-Netzteil liefert noch stabilere Kühlleistung.
