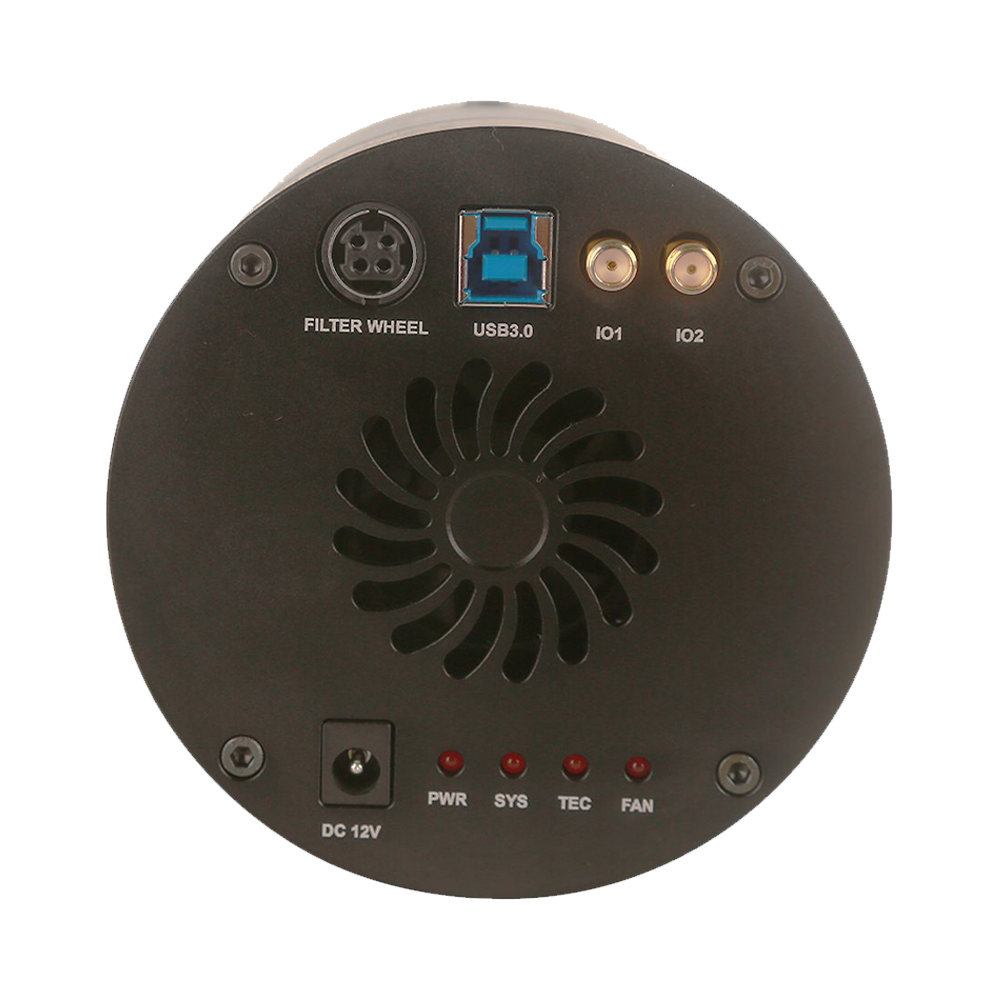

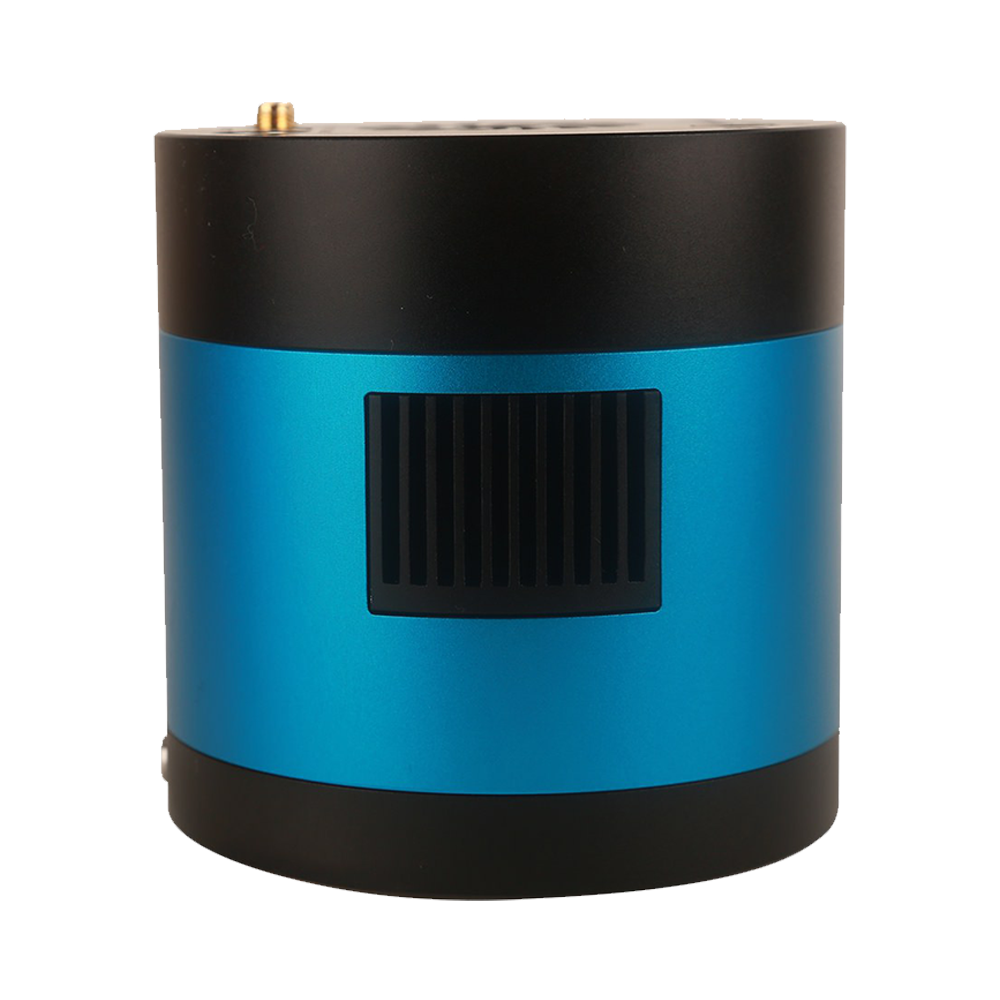

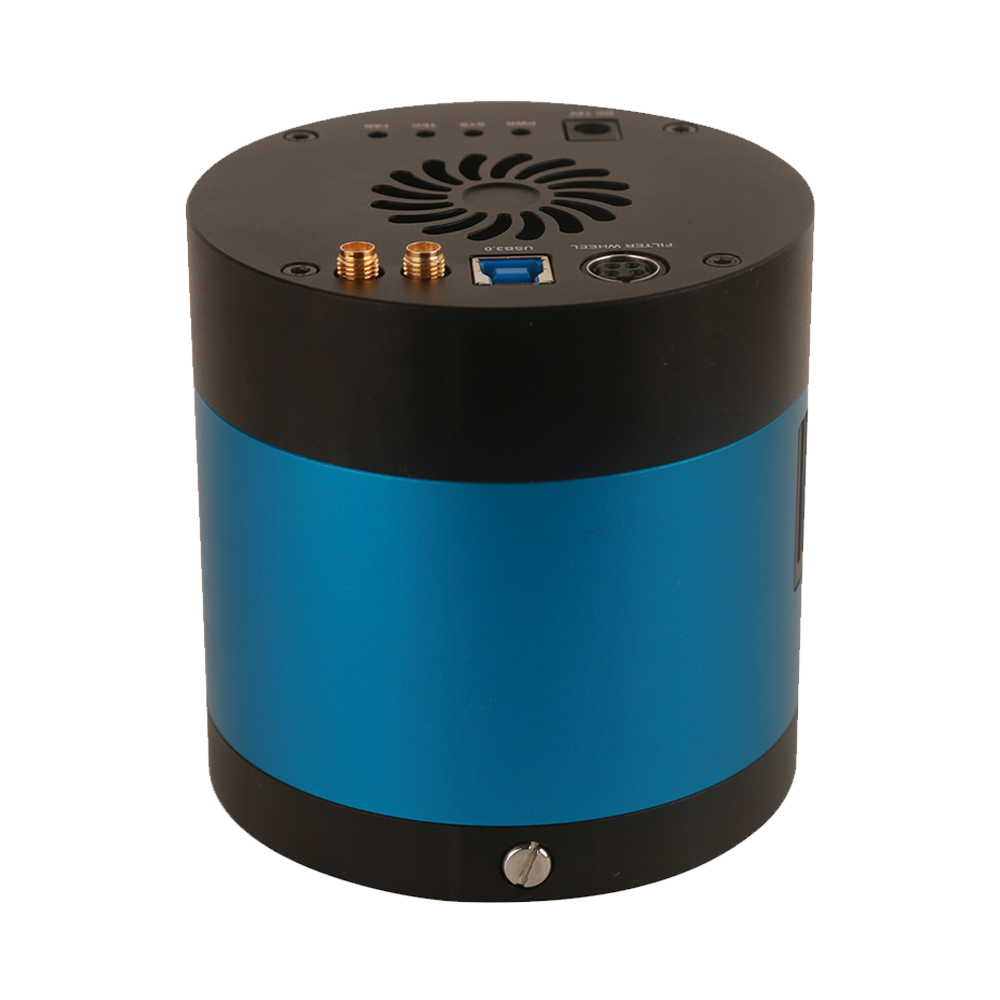

MTR3CCD-Serie Schwachlicht-Bildgebung/Halbleiter-Kühlkamera
Produktübersicht
Die MTR3CCD-Serie sind USB3.0-CCD-Kameras mit integriertem Multikanal-Strahlteiler für gleichzeitige Mehrfarben- und Mehrband-Bildgebung. Die interne optische Aufteilung (modellabhängig) trennt verschiedene Wellenlängen-/Farbkanäle und erfasst sie synchron, was die Effizienz erhöht und Zeit- sowie Registrierungsfehler durch Filterwechsel reduziert. Hochsensitive, rauscharm arbeitende CCDs mit Global Exposure eignen sich für lebende oder bewegte Proben sowie Schwachlichtanwendungen. Zweistufige TEC-Tiefkühlung (typisch ΔT ≈ 50 °C unter Umgebung, modellabhängig) senkt Dunkelstrom; Anti-Beschlag-Optik verhindert Kondensation. USB3.0-Hochbandbreite und optionaler Cache sichern stabile Multikanal-Datenraten; ToupView und SDKs unterstützen Integration und Weiterentwicklung.
Hauptmerkmale
- Integrierter Multikanal-Strahlteiler (modellabhängig): Mehrband- und Mehrfarben-Synchronerfassung, reduziert Registrierungs- und Zeitfehler durch Sequenzwechsel
- Hochempfindlicher, rauscharm arbeitender CCD, Global Exposure, geeignet für lebende/bewegte Proben und Schwachlicht
- Zweistufige TEC-Tiefkühlung, typischer ΔT ≈ 50 °C (unter Umgebung, modellabhängig), reduziert Dunkelstrom deutlich; Anti-Beschlag-Optik unterdrückt Kondensation
- Optionale Schutzfenster: IR-CUT / doppelte AR-Beschichtung (modell- und anwendungsabhängig)
- USB3.0 (5 Gbit/s) Hochgeschwindigkeit; optionaler Cache für stabile Multikanal-Datenmengen
- Bittiefe: 8 / 12 / 14 / 16-bit (modellabhängig), verbessert Abstufung schwacher Signale und Dynamikbereich
- Langzeitbelichtung bis 3600 s (modellabhängig), geeignet für extrem schwaches Licht
- Trigger-Modi: Freilauf, Software-Trigger, externer Hardware-Trigger; Mehrkamerasynchronisation
- Bildfunktionen: ROI/Fensterung, digitales Binning, Spiegelung, Gamma/LUT usw. (modellabhängig)
- Industrie-I/O: opto-isolierte Trigger-/Blitzausgänge und programmierbare GPIOs (modellabhängig)
- Software und Ökosystem: ToupView inklusive; SDK für Windows / Linux / macOS / Android, kompatibel mit gängigen Drittanbieter-Schnittstellen
- Typische Anwendungen: Mehrfarben-Fluoreszenz, Multispektralanalyse, biomedizinische Forschung, Material-/Halbleiteranalyse
Produktmodelle
MTR3CCD | Integrierte Multikanal-C-Mount-CCD-Kamera | USB3.0 Synchronerfassung | Tiefkühlung TEC (ΔT ≈ 50 °C) | Für Mehrfarben-Fluoreszenz/Mehrband-Bildgebung
| Produktmodell | Sensor/Größe | Auflösung | Pixelgröße | Verschlussart | Bildrate | Datenschnittstelle | Farbtyp | Aktion |
|---|---|---|---|---|---|---|---|---|
| MTR3CCD12000KPA (eingestellt) |
ICX834AQG (C)
1.0" (15.81mm) | 13.15mm × 8.77mm
|
12MP (4248x2836) | 3.1μm × 3.1μm | Rolling Shutter |
3.6fps@4248x2836
3.6fps@2124x1418
|
USB3.0 |
|
Details ansehen |
| MTR3CCD12000KMA |
ICX834ALG (M)
1.0" (15.81mm) | 13.15mm × 8.77mm
|
12MP (4248x2836) | 3.1μm × 3.1μm | Rolling Shutter |
3.6fps@4248x2836
3.6fps@2124x1418
|
USB3.0 |
|
Details ansehen |
| MTR3CCD09000KPA |
ICX814AQG (C)
1.0" (15.97mm) | 12.47mm × 9.98mm
|
9.0MP (3388x2712) | 3.69μm × 3.69μm | Rolling Shutter |
4.4fps@3388x2712
4.4fps@1694x1356
|
USB3.0 |
|
Details ansehen |
| MTR3CCD09000KMA |
ICX814ALG (M)
1.0" (15.97mm) | 12.47mm × 9.98mm
|
9.0MP (3388x2712) | 3.69μm × 3.69μm | Rolling Shutter |
4.4fps@3388x2712
4.4fps@1694x1356
|
USB3.0 |
|
Details ansehen |
| MTR3CCD06000KPA |
ICX694AQG (C)
1.0" (15.99mm) | 12.48mm × 9.99mm
|
6.0MP (2748x2200) | 4.54μm × 4.54μm | Rolling Shutter |
7.5fps@2748x2200
14fps@2748x1092
|
USB3.0 |
|
Details ansehen |
| MTR3CCD06000KMA |
ICX694ALG (M)
1.0" (15.99mm) | 12.48mm × 9.99mm
|
6.0MP (2748x2200) | 4.54μm × 4.54μm | Rolling Shutter |
7.5fps@2748x2200
14fps@2748x1092
|
USB3.0 |
|
Details ansehen |
| MTR3CCD02800KPA |
ICX674AQG (C)
0.7" (11.03mm) | 8.81mm × 6.63mm
|
2.8MP (1938x1460) | 4.54μm × 4.54μm | Rolling Shutter |
15fps@1938x1460
17fps@1610x1212
18fps@1930x1092
|
USB3.0 |
|
Details ansehen |
| MTR3CCD02800KMA |
ICX674ALG (M)
0.7" (11.03mm) | 8.81mm × 6.63mm
|
2.8MP (1938x1460) | 4.54μm × 4.54μm | Rolling Shutter |
15fps@1938x1460
17fps@1610x1212
18fps@1930x1092
|
USB3.0 |
|
Details ansehen |
| MTR3CCD01400KPA |
ICX285AQ (C)
0.7" (11.12mm) | 8.88mm × 6.70mm
|
1.4MP (1360x1024) | 6.45μm × 6.45μm | Rolling Shutter |
15fps@1360x1024
|
USB3.0 |
|
Details ansehen |
| MTR3CCD01400KMA |
ICX285AL (M)
0.7" (11.12mm) | 8.88mm × 6.70mm
|
1.4MP (1360x1024) | 6.45μm × 6.45μm | Rolling Shutter |
15fps@1360x1024
|
USB3.0 |
|
Details ansehen |
| MTR3CCD01400KPB |
ICX825AQA (C)
0.7" (11.12mm) | 8.88mm × 6.70mm
|
1.4MP (1376x1040) | 6.45μm × 6.45μm | Rolling Shutter |
25fps@1376x1040
|
USB3.0 |
|
Details ansehen |
| MTR3CCD01400KMB |
ICX825ALA (M)
0.7" (11.12mm) | 8.88mm × 6.70mm
|
1.4MP (1376x1040) | 6.45μm × 6.45μm | Rolling Shutter |
25fps@1376x1040
|
USB3.0 |
|
Details ansehen |
Lieferumfang #
Standardkonfiguration und Verpackungsdetails der gekühlten CCD-Kameraserie MTR3CCD (USB3.0 · -50 °C Tiefkühlung)
Standard-Lieferumfang
- Verpackungskarton: L: 50 cm W: 30 cm H: 30 cm (20 Stück, 12–17 kg/Karton)
- 3-A Sicherheitsbox für Instrumente: L: 28 cm W: 23.0 cm H: 15.5 cm (1 Stück, 2.8 kg/Box)
- Eine Kamera der Serie MTR3CCD
- Netzadapter: Eingang AC 100–240 V 50 Hz/60 Hz, Ausgang DC 12 V 3 A
- Hochgeschwindigkeits-USB3.0-Datenkabel A-Stecker auf B-Stecker vergoldet / 2.0 m
- CD (Treiber und Anwendungssoftware, Ø12 cm)
Optionale Zubehörteile
- Fokussierbare Okularadapter
Ø23.2 mm Okularrohr auf C-Mount: 108001/AMA037, 108002/AMA050, 108003/AMA075, 108004/AMA100
Ø31.75 mm Okularrohr auf C-Mount: 108008/ATA037, 108009/ATA050, 108010/ATA075, 108011/ATA100 - Feststehende Okularadapter
Ø23.2 mm Okularrohr auf C-Mount: 108005/FMA037, 108006/FMA050, 108007/FMA075, 108008/FMA100
Ø31.75 mm Okularrohr auf C-Mount: 108011/FTA037, 108012/FTA050, 108013/FTA075, 108014/FTA100 - 108015 (Ø23.2 mm zu 30.0 mm Ring) – Adapterring für 30-mm-Okularrohre
- 108016 (Ø23.2 mm zu 30.5 mm Ring) – Adapterring für 30.5-mm-Okularrohre
- Externes Triggerkabel (optional, je nach Bedarf für externe Triggerung)
- Mikrometermaßstab
106011/TS-M1 (X = 0.01 mm/100 Teilstriche)
106012/TS-M2 (X, Y = 0.01 mm/100 Teilstriche)
106013/TS-M7 (X = 0.01 mm/100 Teilstriche, 0.10 mm/100 Teilstriche)
Produktabmessungen #

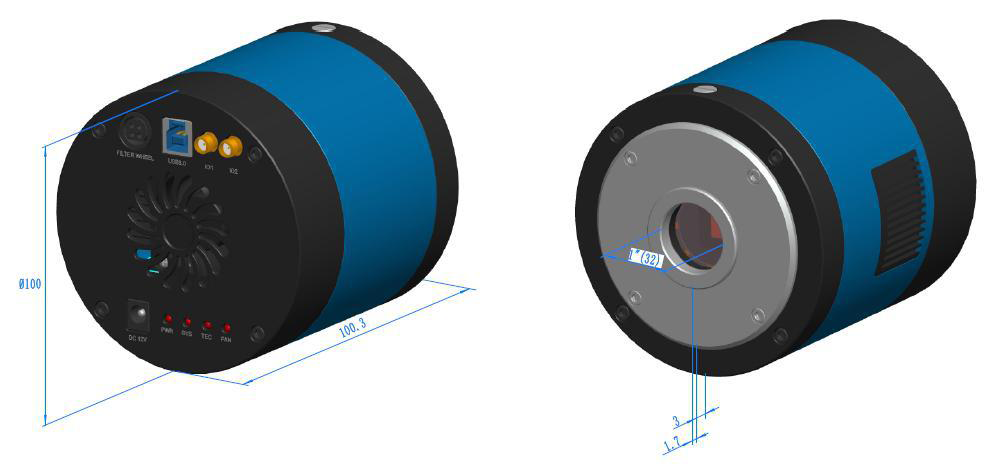

Schematische Darstellung der Gehäuseabmessungen der gekühlten CCD-Kameraserie MTR3CCD
Die MTR3CCD-Serie ist eine hochwertige, wissenschaftliche USB3.0-CCD-Kamera von TopVision Optoelectronics und wurde für schwaches Licht, Fluoreszenz und präzise Forschungsbildgebung entwickelt. Hochleistungsfähige Sony ExView HAD CCD-Sensoren in Kombination mit zweistufigen thermoelektrischen Kühlmodulen ermöglichen eine kontrollierte Sensortemperatur bis zu 50 °C unterhalb der Umgebung und unterdrücken Dunkelstrom sowie thermisches Rauschen wirkungsvoll. Das vollständig abgedichtete Metallgehäuse mit Antibeschlag-Design und der Ultra-Fine-Farbverarbeitungs-Engine liefern eine stabile und zuverlässige professionelle Bildgebungslösung für Forschung und Industrieinspektion.
Kernmerkmale
Zweistufige TE-Kühltechnologie
Temperaturdifferenz bis 50 °C, präzise Softwareregelung
Antibeschlag-Dichtungskonzept
Keine Kondensation bei sehr niedrigen Temperaturen, stabile Bildqualität
Sony ExView HAD CCD
Hohe Empfindlichkeit, niedriges Rauschen für schwaches Licht und Langzeitbelichtung
Unterstützung ultralanger Belichtung
Belichtungen bis zu 1 Stunde, hoher Dynamikbereich
Höhepunkte der Leistungsparameter
Kühlleistung
-50 °C
Geregelte TemperaturdifferenzAuflösungsbereich
1.4–12 MP
Vielfältige OptionenBelichtungszeit
0.06 ms–1 h
Extrem großer BereichDatenbit-Tiefe
14 Bit
Präzision in ForschungsqualitätDetaillierte Produktvorstellung
Zweistufige thermoelektrische Kühlung
Die MTR3CCD-Serie nutzt eine fortschrittliche zweistufige thermoelektrische Kühlung (TEC), die den Sensor auf bis zu 50 °C unter die Umgebungstemperatur absenkt. Präzise Temperaturalgorithmen und ein hocheffizientes Kühlsystem ermöglichen eine exakte softwaregesteuerte Regelung und Überwachung. Diese Tiefkühlung reduziert Dunkelstrom und thermisches Rauschen des CCD-Sensors drastisch und sorgt selbst bei langen Belichtungen oder sehr schwachem Licht für ein hohes Signal-Rausch-Verhältnis – ideal für astronomische Fotografie, Biofluoreszenz und andere besonders rauschsensitive Anwendungen.
Professionelles Antibeschlag-Design
Eine einzigartige Vollmetall-Dichtung kombiniert mit Antibeschlag-Technologie verhindert Kondensation auf der Sensoroberfläche selbst bei extrem niedrigen Temperaturen. Der abgedichtete Innenraum ist mit Inertgas gefüllt, hält Umgebungsfeuchtigkeit fern und unterbindet die Bildung von Kondenswasser. So bleibt die Bildqualität auch in feuchter Umgebung oder bei starken Temperaturschwankungen dauerhaft klar und stabil.
Sony ExView HAD CCD-Sensortechnologie
Modernste Sony ExView HAD CCDs bieten eine sehr hohe Quantenausbeute im sichtbaren und nahinfraroten Spektrum. Die optimierte Waferstruktur erhöht die Empfindlichkeit für langwellige Strahlung – besonders im NIR-Bereich. Zusammen mit der rauscharmen HAD-Technologie überzeugt die MTR3CCD-Serie bei schwachem Licht und ist perfekt für hochempfindliche Anwendungen wie Fluoreszenzbildgebung, Raman-Spektroskopie oder astronomische Beobachtungen.
Präzise Belichtungs- und Triggersysteme
Belichtungszeiten von 0.06 Millisekunden bis 1 Stunde und eine 14-Bit-A/D-Wandlung erfassen den gesamten Dynamikbereich von sehr hell bis extrem dunkel. Verschiedene Trigger-Modi – Software, externer Hardware-Trigger oder Stapeltrigger – decken unterschiedlichste Versuchsszenarien ab. Präzises Timing ermöglicht den synchronen Betrieb mehrerer Kameras und bildet die Grundlage für komplexe Forschungsaufbauten. Eine separate 12-V-/3-A-Stromversorgung stabilisiert das Kühlsystem für den Dauereinsatz.
Professionelle Systemintegration
Die Hochgeschwindigkeitsschnittstelle USB3.0 liefert 5 Gbps Bandbreite für die Echtzeitübertragung hochauflösender Bilder. Umfangreiche SDKs unterstützen Windows, Linux, macOS und Android sowie Schnittstellen wie C/C++, C#/VB.NET, Python, Java, DirectShow und Twain. Ein CNC-gefrästes Aluminiumgehäuse und ein vibrationsarmer Lüfter sichern effiziente Kühlung bei minimalen mechanischen Einflüssen. Der Betriebstemperaturbereich von -10 bis 50 °C und 30–80 % r. F. macht die Kamera robust für anspruchsvolle Labor- und Industrieumgebungen.
Anwendungen
Anwendungsbeispiele der MTR3CCD-Serie in verschiedenen Forschungsbildgebungen
Kernvorteile der MTR3CCD-Serie
Extreme Kühlung
-50 °C zweistufige TE-Kühlung
Antibeschlag-Design
Versiegelte Konstruktion schützt den Sensor
Schwachlichtbildgebung
ExView HAD CCD
Ultralange Belichtung
Bis zu 1 Stunde
14-Bit-Präzision
Bittiefe in Forschungsqualität
Mehrere Trigger-Modi
Flexible Synchronisationssteuerung
Vollmetallgehäuse
CNC-gefertigt mit geringer Vibration
USB3.0 Hochgeschwindigkeit
Stabile 5 Gbps Übertragung
