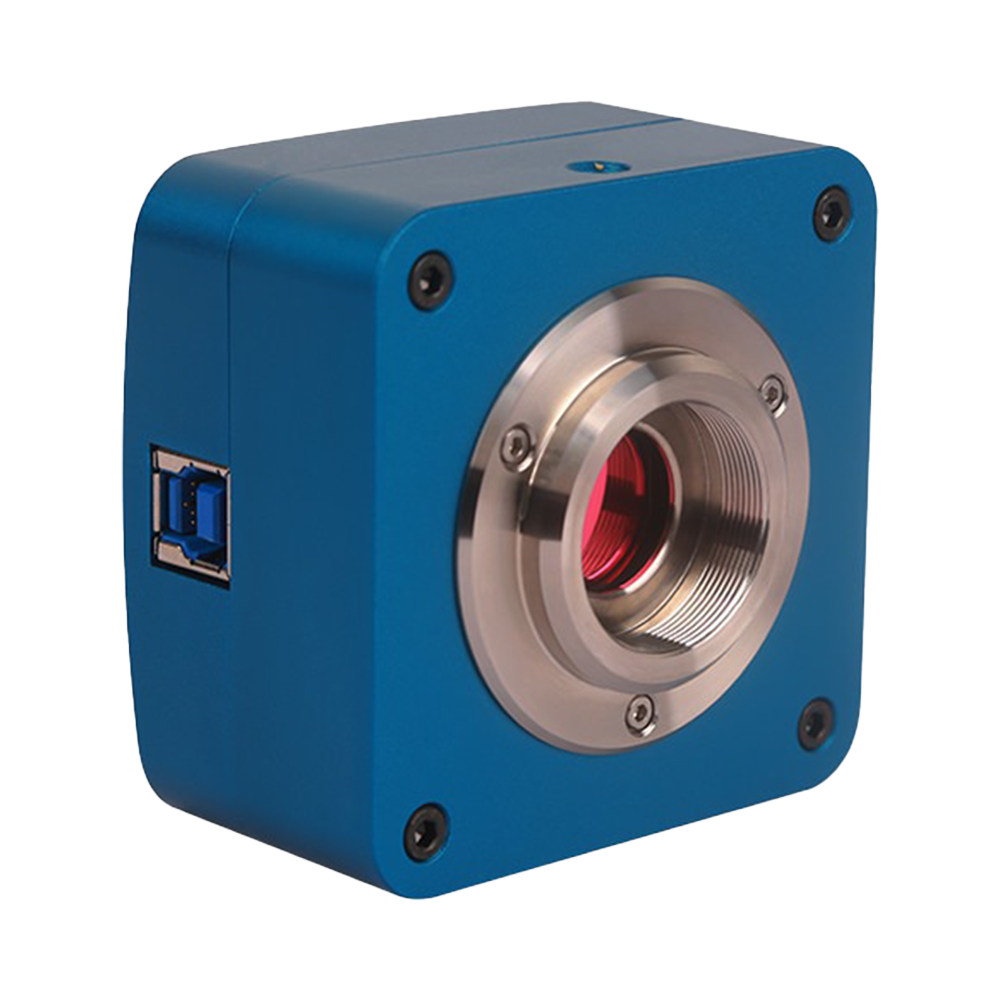

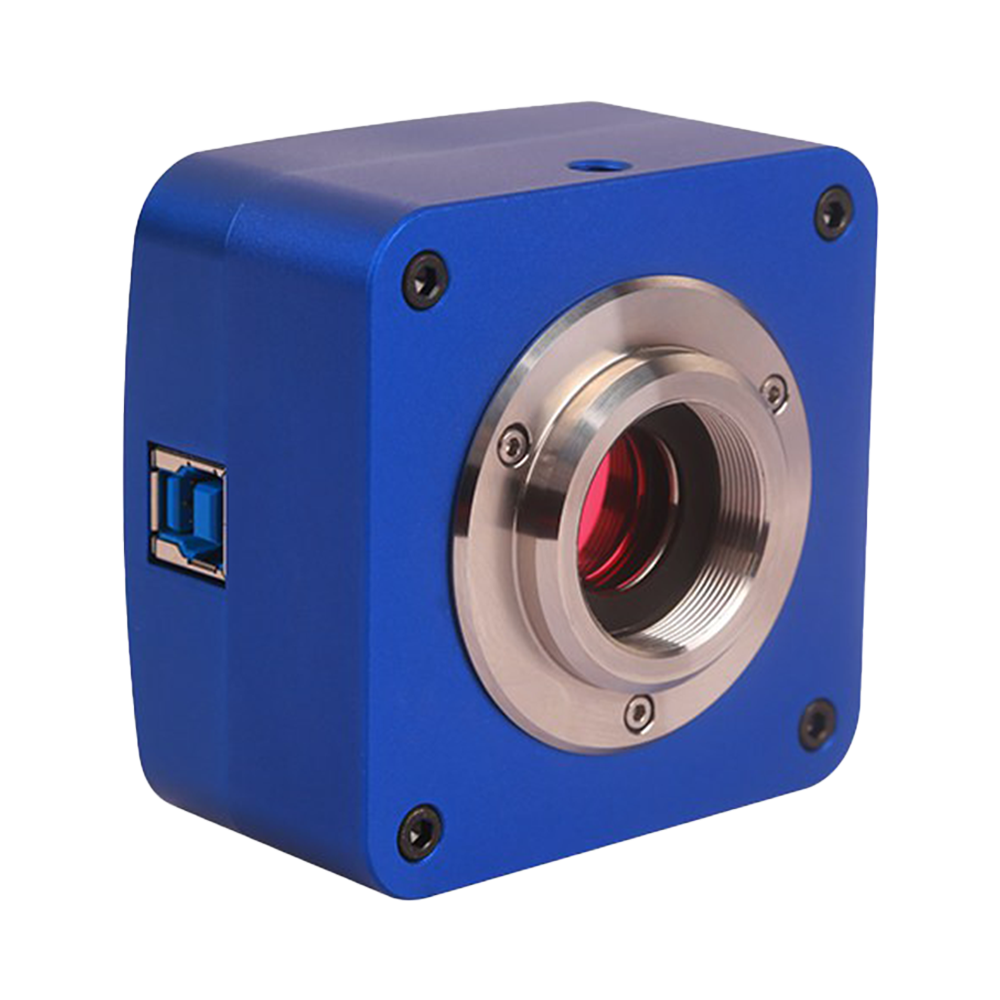

E3CMOS03100KPA (eingestellt) Mikroskopiekameras/Mikroskopkameras
Produkteinführung
Die E3CMOS-Serie umfasst C-Mount-USB3.0-CMOS-Kameras mit Sony Exmor/Exmor R/Exmor RS Sensoren und zeilenparalleler A/D-Wandlung für niedriges Rauschen, geringen Verbrauch und hohe Datentransferraten. Die integrierte Ultra-Fine-Farbengine eignet sich für Hellfeld-, Schwachlicht- und Fluoreszenzmikroskopie. ToupView/ToupLite sowie SDKs für Windows, Linux, macOS und Android (Native C/C++, C#/VB.NET, DirectShow, TWAIN usw.) sind enthalten und erleichtern Integration und Weiterentwicklung.
Hauptmerkmale
- Sensor: Sony Exmor / Exmor R / Exmor RS CMOS (modellabhängig)
- Schnittstelle & Versorgung: USB3.0-Hochgeschwindigkeitslink, Stromversorgung über USB
- A/D & Bittiefe: Zeilenparalleles A/D; Echtzeitumschaltung 8/12-Bit
- ROI: Unterstützt beliebige ROI-Größen
- Gehäuse: Präzisionsgefrästes Zink-Aluminium
- Farbverarbeitung: Ultra-Fine-Farbengine; unterstützt ROI-Weißabgleich / manuelle Temp-Tint-Anpassung
- Auflösungsbereich: ca. 0,4–45 MP (modellabhängig)
- Software & SDK: ToupView/ToupLite im Lieferumfang; SDKs für Windows / Linux / macOS / Android (Native C/C++, C#/VB.NET, DirectShow, TWAIN usw.)
- Umgebungsparameter: Betriebstemperatur −10 bis +50 °C; Lagertemperatur −20 bis +60 °C; Betriebsfeuchte 30–80 % rF (serienweit)
Produktdetails
| Hauptparameter | |
| Modell | E3CMOS03100KPA (eingestellt) |
| Sensor | IMX036 (C,RS) |
| Effektive Pixel / Auflösung | 3.1M (2048×1536) |
| Bildrate (Vollauflösung) | 28fps@2048x1536; 28fps@1024x768 |
| Verschlusstyp | Rolling Shutter |
| Farbtyp | Farbe |
| Bildgebungsleistung | |
| Pixelgröße | 2.5µm × 2.5µm |
| Sensorgröße | 5.12mm × 3.84mm |
| Diagonale | 0.4" (6.40mm) |
| Dynamikbereich | TBD |
| Bittiefe | 8/12bit |
| Empfindlichkeit | 200mV with 1/30s; 0.5mV with 1/30s |
| Schnittstelle & Mechanik | |
| Datenschnittstelle | USB3.0 |
| GPIO | TBD |
| Objektivanschluss | C-Mount-Anschluss |
| Abmessungen | TBD |
| Gewicht | TBD |
| Stromversorgung | Versorgung über USB3.0-Schnittstelle |
| Umgebung & Zertifizierung | |
| Betriebstemperatur / Luftfeuchtigkeit | -10°C ~ +50°C / 30%~80%RH |
| Lagertemperatur / Luftfeuchtigkeit | -20°C ~ +60°C / 10%~60%RH |
| Betriebssystem | Windows / Linux / macOS / Android plattformübergreifendes SDK (native C/C++, C#/VB.NET, Python, Java, DirectShow, TWAIN usw.) |
| Zertifizierung | CE，FCC |
Produktübersicht
E3CMOS03100KPA (eingestellt) ist eine Digitalkamera, die speziell für mikroskopische Bildgebungsanwendungen entwickelt wurde und über einen IMX036 (C,RS) Hochleistungs-Bildsensor mit folgenden Eigenschaften verfügt:
- Außergewöhnliche Bildqualität: 3.1M (2048×1536) Auflösung mit 2.5µm × 2.5µm Pixelgröße, Sensorgröße von 5.12mm × 3.84mm, gewährleistet klare Detaildarstellung
- Bildgebungscharakteristika: Verfügt über Rolling Shutter Design, unterstützt Farb Bildgebung, geeignet für Hellfeld-, Dunkelfeld-, Phasenkontrast-, Fluoreszenz- und andere mikroskopische Beobachtungsmethoden
- Hochgeschwindigkeitsdatenübertragung: Nutzt USB3.0 Schnittstelle mit maximaler Bildrate bis zu 28fps@2048x1536; 28fps@1024x768, unterstützt Echtzeit-Vorschau und schnelle Erfassung
- Farbwiedergabe: 8/12bit Farbtiefe mit Dynamikbereich bis TBD, authentische Wiedergabe der Probenfarben
- Empfindlichkeitsleistung: Hervorragende Schwachlichtleistung mit Empfindlichkeit von 200mV with 1/30s; 0.5mV with 1/30s, geeignet für schwaches Licht Probenbeobachtung
- Optische Kompatibilität: Standard C-Mount-Anschluss Schnittstelle, kompatibel mit verschiedenen Mikroskopmarken, optionale 0,5×/0,63×/1× Adapter verfügbar
- Kompaktes Design: Gesamtabmessungen von nur TBD, wiegt TBD, betrieben durch Versorgung über USB3.0-Schnittstelle, keine zusätzliche Stromversorgung erforderlich
- Software-Unterstützung: Enthält professionelle Mikroskopie-Bildgebungssoftware ToupView, unterstützt Windows / Linux / macOS / Android plattformübergreifendes SDK (native C/C++, C#/VB.NET, Python, Java, DirectShow, TWAIN usw.) Systeme, bietet Mess-, Annotations-, Stitching-, Fokus-Stacking- und andere Funktionen, unterstützt C/C++, C#, Python, ImageJ, μManager Entwicklungsumgebungen
Kernleistungsindikatoren
Auflösung
3.1M (2048×1536)
Bildrate
Bis zu 28fps@2048x1536; 28fps@1024x768
Pixelgröße
2.5µm × 2.5µm
Datenschnittstelle
USB3.0
Mikroskopie-Bildgebungsmerkmale
Professionelle Mikroskopie-Anwendungen
Optimiert für biomedizinische, materialwissenschaftliche und industrielle Inspektions-Mikroskopieanforderungen, unterstützt Hellfeld-, Dunkelfeld-, Phasenkontrast-, Fluoreszenz- und andere Beobachtungsmethoden
Hervorragende Farbwiedergabe
Präzise Farbwiedergabealgorithmen und Weißabgleichskontrolle gewährleisten genaue und authentische Probenfarben, erfüllen professionelle Anforderungen wie pathologische Diagnose
Mess- und Analysefunktionen
Mitgelieferte Software bietet Messwerkzeuge für Länge, Fläche, Winkel usw., unterstützt Annotation und statistische Analyse, erfüllt quantitative Analyseanforderungen
Bildverarbeitungskapazitäten
Unterstützt Echtzeit-Bildverbesserung, Fokus-Stacking, Bildstitching und andere erweiterte Funktionen, verbessert Beobachtungseffekte und Bildqualität
Warum diese Kamera wählen
Die E3CMOS03100KPA (eingestellt) Mikroskopiekamera ist mit ihrer hervorragenden Bildqualität, bequemen Bedienungserfahrung und professionellen Software-Unterstützung eine ideale Wahl für digitale Mikroskop-Upgrades. Ob für biomedizinische Forschung, Materialanalyse oder industrielle Inspektion, sie bietet klare, genaue und zuverlässige mikroskopische Bildaufzeichnungs- und Analyselösungen.
SDK-Entwicklungskit
Unterstützt Windows, Linux, macOS und andere Plattformen
3D-Modelldateien
STEP-Format, für mechanische Designintegration
Lieferumfang #
Standardkonfiguration und Verpackungsangaben der USB-3.0-CMOS-Kameras der E3CMOS-Serie
Standard-Lieferumfang
- Versandkarton: L:52 cm W:32 cm H:33 cm (20 Stück, 12–17 kg/Karton)
- Innenkarton: L:15 cm W:15 cm H:10 cm (0,58–0,6 kg pro Box)
- Eine Kamera der E3CMOS-Serie
- Hochgeschwindigkeits-USB-3.0-Datenkabel (A-Stecker auf B-Stecker, vergoldet)/2,0 m
- CD (Treiber und Anwendersoftware, Ø12 cm)
Optionales Zubehör
- Fokussierbare Okulartubus-Adapter
Dia.23.2 mm Okulartubus auf C-Mount: 108001/AMA037, 108002/AMA050, 108003/AMA075, 108004/AMA100
Dia.31.75 mm Okulartubus auf C-Mount: 108008/ATA037, 108009/ATA050, 108010/ATA075, 108011/ATA100 - Feste Okulartubus-Adapter
Dia.23.2 mm Okulartubus auf C-Mount: 108005/FMA037, 108006/FMA050, 108007/FMA075, 108008/FMA100
Dia.31.75 mm Okulartubus auf C-Mount: 108011/FTA037, 108012/FTA050, 108013/FTA075, 108014/FTA100 - 108015 (Dia.23.2 mm auf 30.0 mm-Ring) – Adapterring für 30 mm Okulartuben
- 108016 (Dia.23.2 mm auf 30.5 mm-Ring) – Adapterring für 30.5 mm Okulartuben
- 108017 (Dia.23.2 mm auf 31.75 mm-Ring) – Adapterring für 31.75 mm Okulartuben
- Mikrometerskalen
106011/TS-M1 (X=0.01 mm/100 Div.)
106012/TS-M2 (X,Y=0.01 mm/100 Div.)
106013/TS-M7 (X=0.01 mm/100 Div., 0.10 mm/100 Div.)

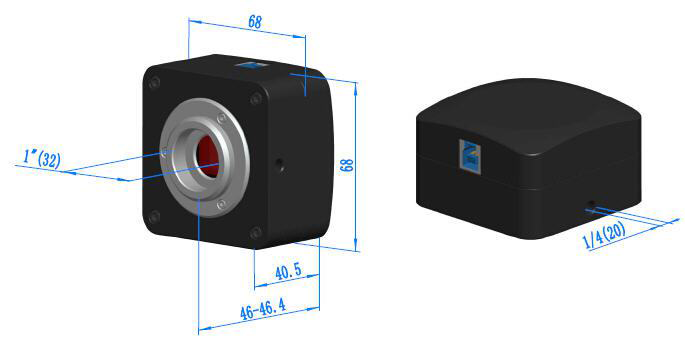

Produktabmessungen #
Abmessungsübersicht der USB-3.0-CMOS-Kameras der E3CMOS-Serie
Häufig gestellte Fragen
Vertiefende Informationen zu den Mikroskopkameras der E3CMOS-Serie
- Hohe Quanteneffizienz: Die rückseitige Architektur steigert die Photonen-Ausbeute
- Mehrstufige Rauschunterdrückung: Hervorragende Bildqualität auch bei schwacher Beleuchtung
- Großer Dynamikumfang: Ideal für Motive mit starken Helligkeitskontrasten
- Niedriger Dunkelstrom: Sehr gutes Rauschverhalten bei langen Belichtungszeiten
Breites Portfolio: 23 Varianten decken vielfältige Anforderungen ab.
Starkes Preis-Leistungs-Verhältnis: Sony BSI-CMOS-Bildqualität ohne Aufwand für aktive Kühlung.
Ausgereifte Software: Funktionen wie One-Click-Messung, fluoreszenzbasierte Falschfarben und Stapelerfassung stehen bereit.
Umfassende Produktbeschreibung
Sony BSI-CMOS-Architektur
Die E3CMOS-Serie nutzt rückseitig belichtete Sony-Exmor/Exmor R/Exmor RS Sensoren, bei denen die Photodioden oberhalb der Logikschicht liegen und so die Quanteneffizienz stark erhöhen. In Kombination mit mehrstufiger Rauschunterdrückung entstehen selbst bei geringer Beleuchtung klare, rauscharme Bilder – ideal für schwache Fluoreszenzsignale.
Ultra-Fine-Farbengine
Die hauseigene Ultra-Fine-Farbengine optimiert Farbwiedergabe und Weißabgleich in Echtzeit. Fortschrittliches Demosaicing und Farbmapping sichern präzise Farben – essenziell für Pathologie, Materialanalysen und andere farbkritische Anwendungen.
USB-3.0-Hochgeschwindigkeitskanal
Die SuperSpeed-USB-3.0-Schnittstelle mit 5 Gbit/s Bandbreite gewährleistet unterbrechungsfreie Übertragung selbst bei 45 MP. Optimierte Datenpfade halten die Latenz im Millisekundenbereich und ermöglichen echte Echtzeitvorschau. Die Kameras werden vollständig über USB versorgt, was die Integration vereinfacht.
Flexible ROI- und Binning-Technik
Frei definierbare ROI-Fenster und hardwareseitiges Pixelbinning (2×2/3×3/4×4) steigern Bildraten und Empfindlichkeit. ROI-Modi beschleunigen dynamische Szenen, Binning wahrt das Sichtfeld bei höherer Lichtausbeute – ideal für Low-Light-Anwendungen. Die Umschaltung zwischen 8- und 12-Bit erfolgt jederzeit, um Dynamikumfang und Dateigröße auszubalancieren.
Lüfterloses, leises Design
Das CNC-gefräste Gehäuse aus Zink-Aluminium mit integrierten Kühlrippen sorgt für effiziente, vollständig passive Wärmeabfuhr. Der Verzicht auf Lüfter verhindert Vibrationen und Geräusche – ein Vorteil für empfindliche Mikroskopieaufbauten. Das robuste Metallgehäuse bietet zudem ausgezeichnete EMV-Abschirmung für dauerhafte Betriebssicherheit.
Anwendungen
Einsatzbeispiele der E3CMOS-Serie in unterschiedlichen Mikroskopieszenarien
Kernvorteile der E3CMOS-Serie
Rückseitig belichtete CMOS
Sony-Exmor-Sensorfamilie
23 Modelle
0,4–45 MP Auflösungsvielfalt
USB-3.0-Datentransfer
5 Gbit/s SuperSpeed
Flexible ROI
Beliebige Bereiche und Hardware-Binning
Ultra-Fine-Engine
Präzise Farbwiedergabe
Lüfterlos & leise
Passive Kühlung ohne Vibration
Lange Belichtungen
Belichtungsbereich 0,1 ms–60 s
Umfangreiches Ökosystem
Professionelle Software plus offenes SDK
