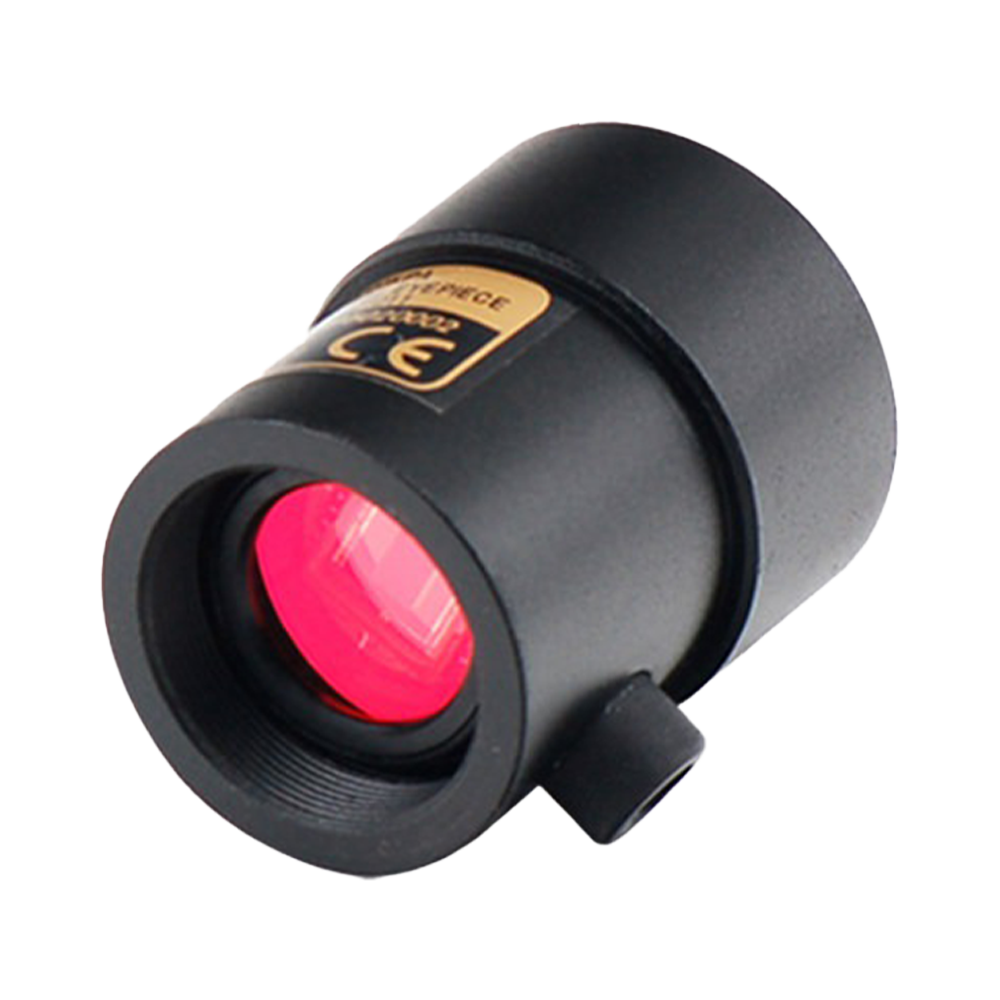

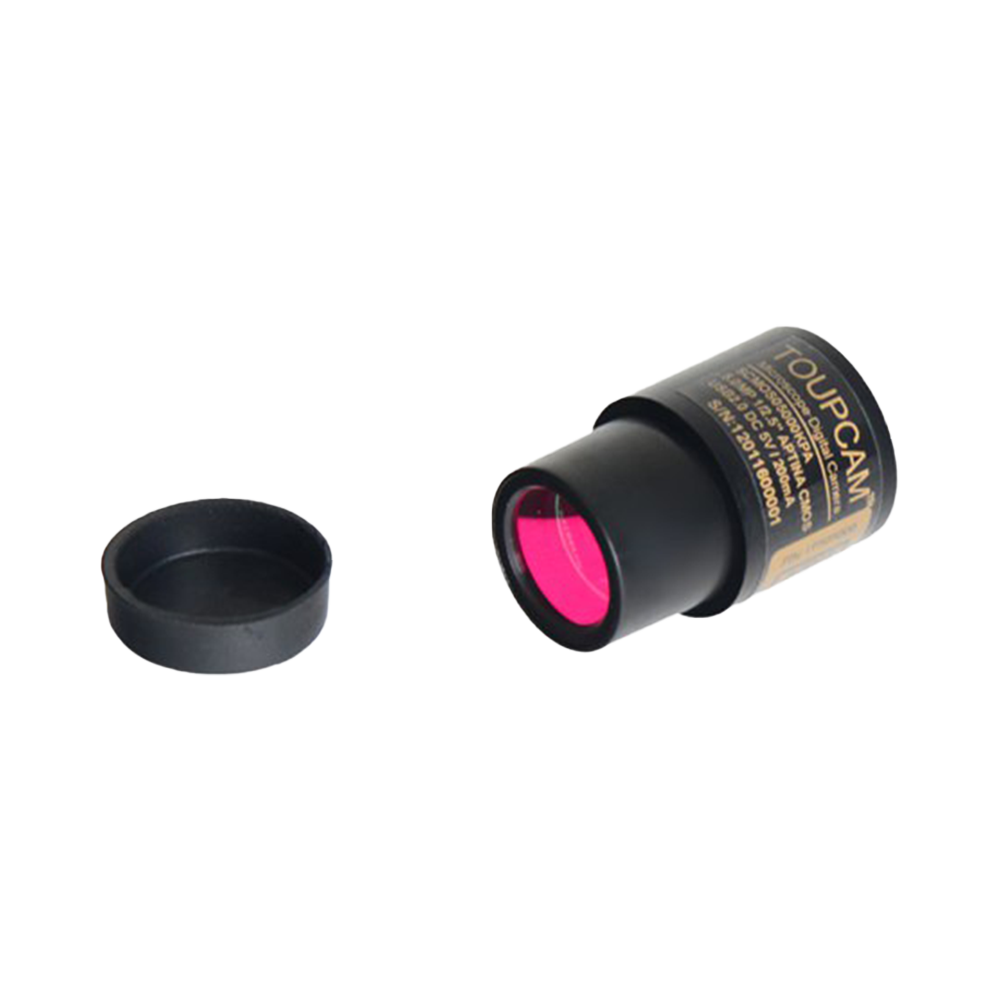

SCMOS03000KPA Microscopy Camera/Microscope Camera
Produkteinführung
Die SCMOS-Serie ist eine direkt einsteckbare Mikroskopkamera für 23,2-mm-Standardokulare (S = Simple & Compact). Die integrierte Reduktionsoptik skaliert das Zwischenbild proportional, passt das Sichtfeld optimal an die Sensorgröße an, reduziert Vignettierung und vergrößert das nutzbare Feld. Mit 23,2→30- und 23,2→30,75-mm-Adaptern ist sie mit weiteren Lehr- und Stereomikroskopen kompatibel und digitalisiert Mono- und Binokularmikroskope im Handumdrehen.
Die Kamera nutzt eine USB2.0-Datenverbindung und unterstützt den UVC-Standard (USB Video Class) für treiberfreies Plug-and-Play mit Drittsoftware. Integrierter Hardware-ISP und effiziente MJPEG-Kompression sichern bei 480 Mbit/s hohe Bildraten und stabile Übertragung (typisch 30 fps bei 5 MP/8 MP, etwa 15 fps bei 12 MP; modellabhängig). Automatische bzw. manuelle Belichtung und Weißabgleich, ROI-Messung/Fensterung sowie Farb-, Gamma- und Kontrastregler stehen bereit. Mitgeliefert werden ToupView/ToupLite sowie plattformübergreifende SDKs, sodass Lehranwendungen, Aufzeichnungen und allgemeine Mikroskopie schnell umgesetzt und weiterentwickelt werden können.
Hauptmerkmale
- Direktsteckbares 23,2-mm-Okularrohr mit integriertem Reduzierer – bessere Feld-Sensor-Anpassung, weniger Vignettierung (Optik-/Modellabhängig).
- Adapter 23,2→30 bzw. 23,2→30,75 mm erweitern die Kompatibilität zu weiteren Lehr- und Stereomikroskopen.
- Sensorbestückung: CMOS von Sony, Aptina (onsemi) u. a. (modellabhängig) mit hoher Empfindlichkeit und geringem Rauschen.
- Auflösungsbereich ca. 1,3–12 MP – deckt Unterricht und allgemeine Mikroskopaufzeichnungen ab.
- USB2.0-Datenlink (480 Mbit/s) gemäß UVC-Standard für treiberfreies Plug-and-Play mit Drittsoftware.
- Effiziente MJPEG-Kompression mit dedizierter Decoding-Kette: typisch 30 fps bei 5 MP/8 MP, ca. 15 fps bei 12 MP (modell-/einstellungsabhängig).
- Integrierter Hardware-ISP: Demosaicing, AE/AGC, AWB/ROI-Weißabgleich, Farbkorrektur, Gamma, Helligkeit/Kontrast/Sättigung, Defektpixelkorrektur und Bilddrehung.
- Unterstützt Histogramm, Flat-Field-Korrektur (FPN/PRNU), Dark-Field-Korrektur und Video-ROI
- Sensornahe Onboard-Pufferung erhöht die USB2.0-Stabilität und minimiert Frame-Drops.
- Software & Ökosystem: ToupView/ToupLite inklusive; plattformübergreifende SDKs für Windows / Linux / macOS / Android (DirectShow/TWAIN-kompatibel).
- Typische Anwendungen: Lehrdemonstrationen, Unterrichts-Livestreams, Laboraufzeichnungen, Standard-/Stereomikroskopie und allgemeine Mikroskopbildgebung.
Produktdetails
| Hauptparameter | |
| Modell | SCMOS03000KPA |
| Sensor | Aptina (C) |
| Effektive Pixel / Auflösung | 3.0MP (2048×1536) |
| Bildfrequenz (Vollauflösung) | 3fps@2048x1536; 5fps@1600x1200; 7.5fps@1280x1024 |
| Verschlusstyp | Elektronischer Rolling Shutter |
| Farbtyp | Farbe |
| Bildgebungsleistung | |
| Pixelgröße | 2.2µm × 2.2µm |
| Sensorgröße | 4.51mm × 3.38mm |
| Diagonale | 0.4" (5.64mm) |
| Dynamikbereich | TBD |
| Bittiefe | TBD |
| Empfindlichkeit | TBD |
| Schnittstelle & Mechanik | |
| Datenschnittstelle | USB2.0 |
| GPIO | TBD |
| Objektivanschluss | 23,2-mm-Okulartubusausführung |
| Abmessungen | Dia.27.2mm × 40mm |
| Gewicht | 0.15~0.16Kg |
| Stromversorgung | USB-Stromversorgung |
| Umgebung & Zertifizierung | |
| Betriebstemperatur / Luftfeuchtigkeit | -10°C ~ +50°C / 30%~80%RH |
| Lagertemperatur / Luftfeuchtigkeit | -20°C ~ +60°C / 10%~60%RH |
| Betriebssystem | Microsoft Windows XP/Vista/7/8/10/11 (32 & 64 Bit) |
| Zertifizierung | CE，FCC |
Produktübersicht
SCMOS03000KPA ist eine Digitalkamera, die speziell für Mikroskopie-Bildgebungsanwendungen entwickelt wurde und einen Aptina (C) Hochleistungs-Bildsensor mit folgenden Eigenschaften aufweist:
- Außergewöhnliche Bildqualität: 3.0MP (2048×1536) Auflösung, 2.2µm × 2.2µm Pixelgröße, Sensorgröße von 4.51mm × 3.38mm, gewährleistet kristallklare Detaildarstellung
- Bildgebungseigenschaften: Verfügt über Elektronischer Rolling Shutter-Design, unterstützt Farbbildgebung, geeignet für Hellfeld-, Dunkelfeld-, Phasenkontrast-, Fluoreszenz- und verschiedene mikroskopische Beobachtungsmethoden
- Hochgeschwindigkeits-Datenübertragung: Nutzt USB2.0-Schnittstelle, maximale Bildfrequenz bis zu 3fps@2048x1536; 5fps@1600x1200; 7.5fps@1280x1024, unterstützt Echtzeit-Vorschau und schnelle Aufnahme
- Farbwiedergabe: TBD Farbtiefe, Dynamikbereich bis TBD, bietet naturgetreue Probenfarbwiedergabe
- Empfindlichkeitsleistung: Ausgezeichnete Schwachlichtleistung, Empfindlichkeit von TBD, geeignet für Schwachlicht-Probenbeobachtung
- Optische Anpassung: Standard 23,2-mm-Okulartubusausführung-Schnittstelle, kompatibel mit verschiedenen Mikroskopmarken, ausgestattet mit optionalen 0,5×/0,63×/1× Adaptern
- Kompaktes Design: Geräteabmessungen nur Dia.27.2mm × 40mm, Gewicht 0.15~0.16Kg, betrieben mit USB-Stromversorgung, keine zusätzliche Stromquelle erforderlich
- Software-Unterstützung: Inkl. professioneller Mikroskopie-Bildgebungssoftware ToupView, unterstützt Microsoft Windows XP/Vista/7/8/10/11 (32 & 64 Bit)-Systeme, bietet Mess-, Annotations-, Stitching-, Focus Stacking-Funktionen, unterstützt C/C++, C#, Python, ImageJ, μManager-Entwicklungsumgebungen
Wichtigste Leistungsindikatoren
Auflösung
3.0MP (2048×1536)
Bildfrequenz
Bis zu 3fps@2048x1536; 5fps@1600x1200; 7.5fps@1280x1024
Pixelgröße
2.2µm × 2.2µm
Datenschnittstelle
USB2.0
Mikroskopie-Bildgebungsfunktionen
Professionelle Mikroskopie-Anwendungen
Optimiert für biomedizinische, materialwissenschaftliche und industrielle Inspektions-Mikroskopie-Beobachtungsanforderungen, unterstützt Hellfeld-, Dunkelfeld-, Phasenkontrast-, Fluoreszenz- und verschiedene Beobachtungsmethoden
Ausgezeichnete Farbwiedergabe
Präzise Farbwiedergabealgorithmen und Weißabgleichssteuerung gewährleisten naturgetreue und genaue Probenfarben, erfüllen professionelle Anforderungen wie pathologische Diagnose
Messanalysefunktionen
Begleitende Software bietet Messwerkzeuge für Länge, Fläche, Winkel, unterstützt Annotations- und statistische Analyse, erfüllt quantitative Analyseanforderungen
Bildverarbeitungsfunktionen
Unterstützt Echtzeit-Bildverbesserung, Focus Stacking, Bildstitching und andere erweiterte Funktionen zur Verbesserung der Beobachtungseffekte und Bildqualität
Empfohlene Funktionen
Die SCMOS03000KPA Mikroskopiekamera mit ihrer herausragenden Bildqualität, bequemen Bedienerfahrung und professionellen Software-Unterstützung ist eine ideale Wahl für die Digitalisierung von Mikroskopen. Ob für biomedizinische Forschung, Materialanalyse oder Industrieinspektion – sie bietet klare, genaue und zuverlässige Lösungen für mikroskopische Bildaufzeichnung und -analyse.
SDK-Entwicklungskit
Unterstützt Windows, Linux, macOS und weitere Multiplattform-Systeme
3D-Modelldateien
STEP-Format, für mechanische Designintegration
Verpackungsliste #
Standardlieferumfang und Verpackungsdetails der SCMOS Okulartubus-CMOS-Kameras
Standard-Lieferumfang
- Versandkarton: L: 52 cm W: 32 cm H: 33 cm (50 Stück, 12–17 kg/Karton)
- Einzelkarton: L: 14 cm W: 9,7 cm H: 6 cm (0,15–0,16 kg pro Box)
- Eine Kamera der SCMOS Serie
- Hochgeschwindigkeits-USB-2.0-Datenkabel A-Stecker auf Mini-B-Stecker, vergoldet/2,0 m
- CD (Treiber und Anwendungen, Ø8 cm)
Optionale Zubehörteile
- C-Mount-Adapter: 108027 (HS502)
- 108015 (Ring Dia. 23.2 mm auf 30.0 mm) – Adapterring für 30 mm Okularrohre
- 108016 (Ring Dia. 23.2 mm auf 30.5 mm) – Adapterring für 30,5 mm Okularrohre
- 108017 (Ring Dia. 23.2 mm auf 31.75 mm) – Adapterring für 31,75 mm Okularrohre
- Mikrometerskalen
106011/TS-M1 (X=0.01mm/100Div.)
106012/TS-M2 (X,Y=0.01mm/100Div.)
106013/TS-M7 (X=0.01mm/100Div., 0.10mm/100Div.)
Produktabmessungen #
Abmessungen der SCMOS Okulartubus-CMOS-Kameras
Die SCMOS Serie von ToupTek ist eine kompakte, kostengünstige USB-2.0-CMOS-Mikroskopkamera. Durch den standardisierten 23,2-mm-Okulartubusanschluss lässt sie sich direkt in Mikroskope einsetzen und liefert sofort das Zwischenbild. Sie wurde für Bildung, Einstiegsforschung und alltägliche Mikroskopie entwickelt, kombiniert einfache Handhabung mit wirtschaftlicher Anschaffung und ermöglicht die schnelle Digitalisierung von Studenten- und Stereomikroskopen.
Kernfunktionen
23,2-mm-Standardanschluss
Direkt in den Okulartubus stecken – keine zusätzlichen Adapter nötig
Sony/Aptina Sensoren
1,3–12 MP Auflösung für klare und detailreiche Bilder
USB-2.0-Hochgeschwindigkeit
MJPEG-Streaming ohne Frameverlust für flüssige Videos
Hardware-ISP-Verarbeitung
Rauschreduktion, Farbkorrektur und Gamma-Steuerung direkt im Gerät
Leistungsparameter im Überblick
Auflösungsbereich
1,3–12 MP
Verschiedene PixelvariantenBildrate
Bis zu 30 fps
Bei 5 MP / 8 MPOkulartubus-Durchmesser
23,2 mm
Standard-OkulartubusPreis-Leistungs-Verhältnis
Budgetfreundlich
Perfekt für Bildung und TrainingAusführliche Produktbeschreibung
Komfortables Standard-Okulartubus-Design
Der 23,2-mm-Standardanschluss passt ohne Zusatzadapter in gängige Mikroskop-Okulartuben. Adapterringe 23,2→30 mm und 23,2→30,5 mm werden unterstützt, sodass die Kamera mit den meisten Lehr- und Stereomikroskopen kompatibel ist. Die Montage gelingt in wenigen Minuten und macht die digitale Nachrüstung besonders für Schulen und Labore mit vielen Geräten attraktiv.
Hochwertige CMOS-Sensorik
Sony- oder Aptina-Sensoren decken einen Bereich von 1,3 bis 12 MP ab und liefern scharfe, detailreiche Aufnahmen für unterschiedliche Auflösungsanforderungen. Pixelgrößen zwischen 1,45 und 3,0 µm vereinen hohe Auflösung mit guter Lichtempfindlichkeit. So erreicht selbst das Einstiegsmodell eine Bildqualität, die den Ansprüchen von Unterricht und Routineforschung gerecht wird.
Optimierte USB-2.0-Übertragung
MJPEG-Kompression in Kombination mit Hardwarepuffer sorgt trotz USB-2.0-Bandbreite für starke Performance: 5- und 8-MP-Modelle erreichen bis zu 30 fps, 12 MP liefern rund 15 fps – ohne Frameverlust. Damit bleiben selbst ältere Rechner einsatzfähig, was die Betriebskosten senkt und flächendeckende Installationen in Bildungseinrichtungen erleichtert.
Integrierte Hardware-ISP-Optimierung
Der integrierte ISP-Chip bietet Hardware-Rauschreduktion, Farbkorrektur und Gammaanpassung für naturnahe Farben und mehr Detailtiefe. Automatische oder manuelle Belichtung, ROI-spezifische Belichtung und Weißabgleich sowie live anpassbare Helligkeits-, Kontrast- und Sättigungswerte sind möglich. Typische Belichtungszeiten reichen von 0,1 bis 2000 ms (je nach Modell auch 650/1000 ms) und decken verschiedenste Lichtverhältnisse ab.
Zuverlässiges Gehäusedesign
Das kompakte CNC-Aluminiumgehäuse ist robust und nutzt passive Kühlung – ganz ohne Lüfter oder bewegliche Teile. So entstehen weder Vibrationen noch Geräusche, was die Bildstabilität erhöht. Die Versorgung erfolgt per USB 2.0 über ein einziges Kabel, wodurch Stromversorgung und Daten übertragen werden. Das macht die Kamera langlebig, wartungsarm und ideal für den Dauereinsatz in Unterricht und Labor.
Anwendungen
Typische Einsatzbeispiele der SCMOS Serie in verschiedenen Mikroskopieszenarien
Zentrale Vorteile der SCMOS Serie
Attraktives Preis-Leistungs-Verhältnis
Kosteneffiziente Lösung
Plug-and-Play
23,2-mm-Standardanschluss
Für Bildungseinrichtungen
Ideal für großflächige Deployments
Hardware-ISP
Professionelle Bildoptimierung
Flüssige Livebilder
Optimiertes MJPEG-Streaming
Hohe Kompatibilität
Unterstützt gängige Adapterringe
Offenes SDK
Plattformübergreifende Unterstützung
Stabil und zuverlässig
Lüfterloses Design
