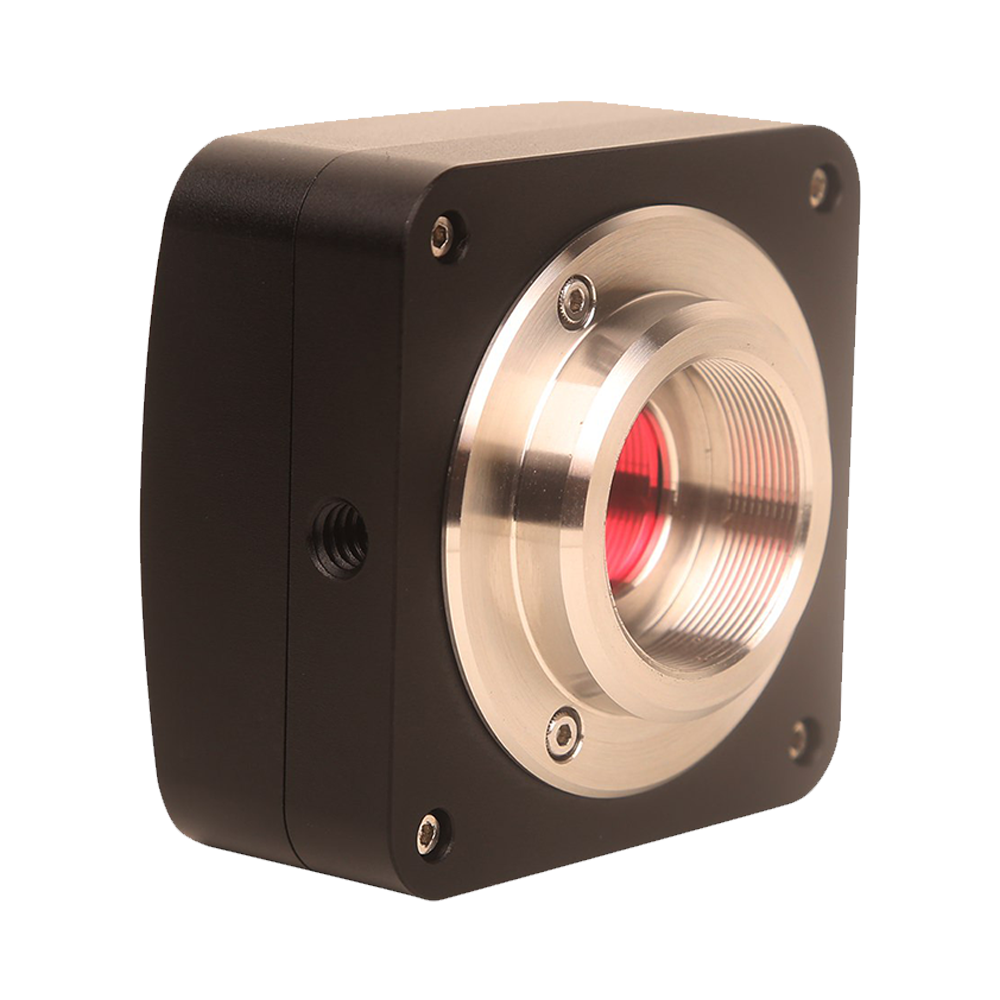

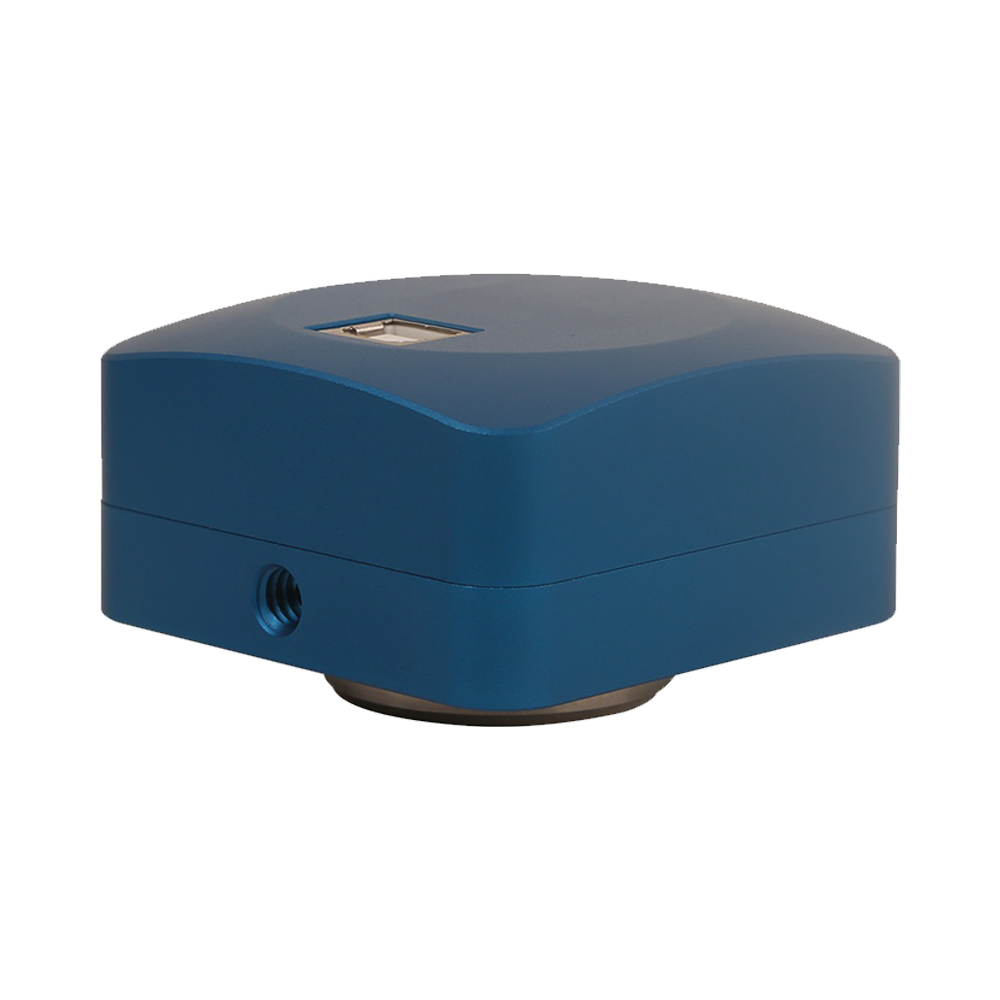

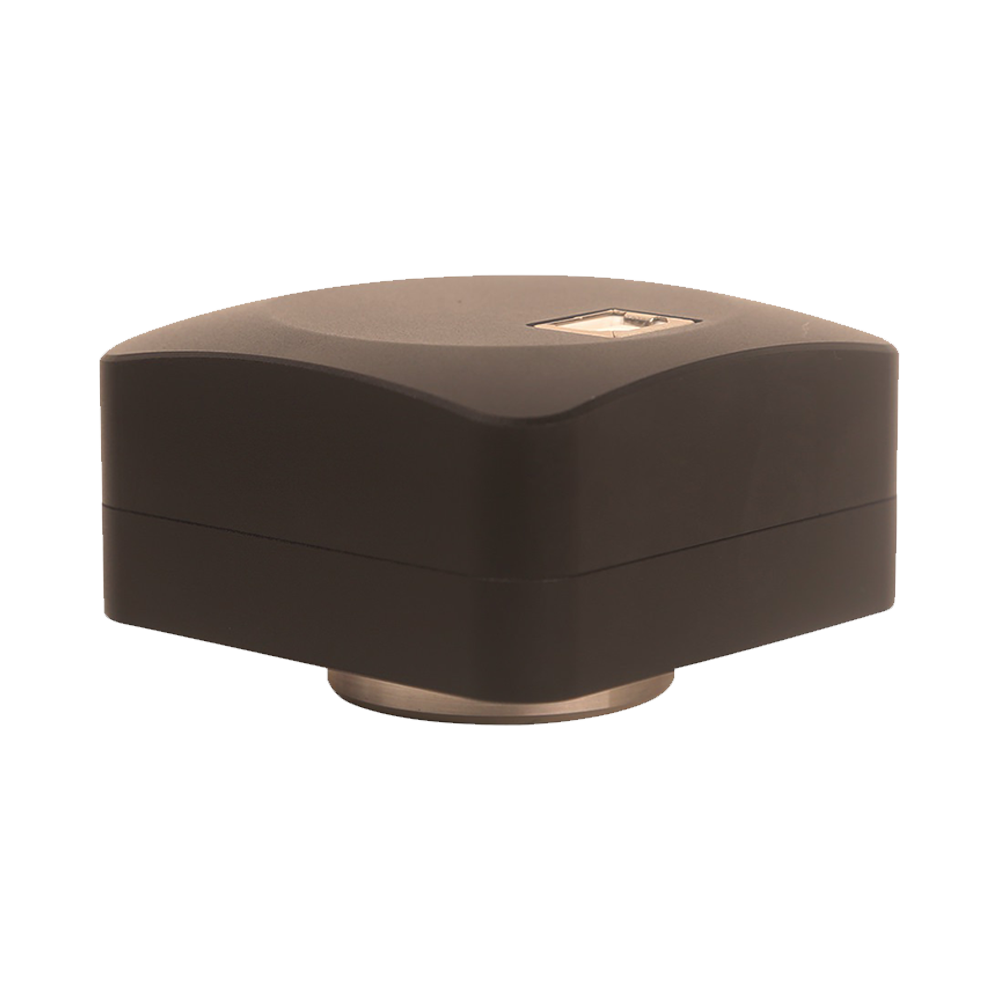

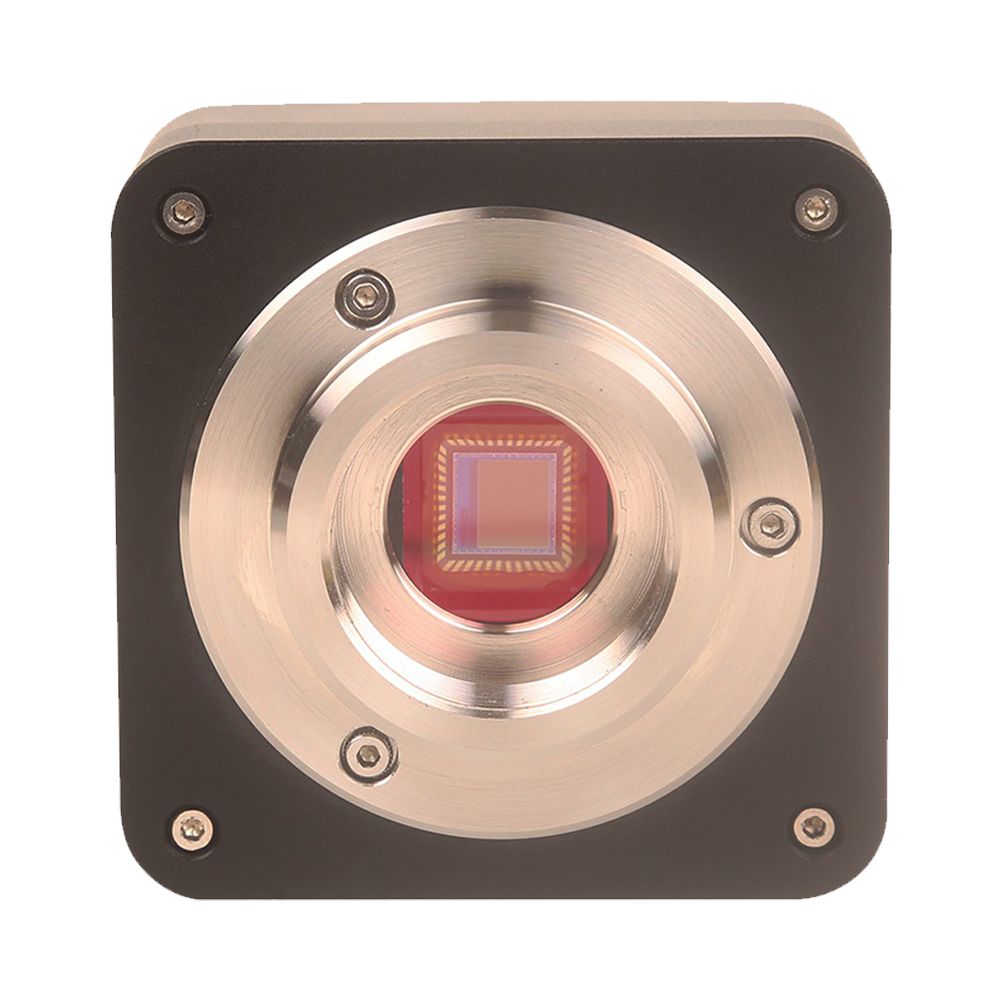

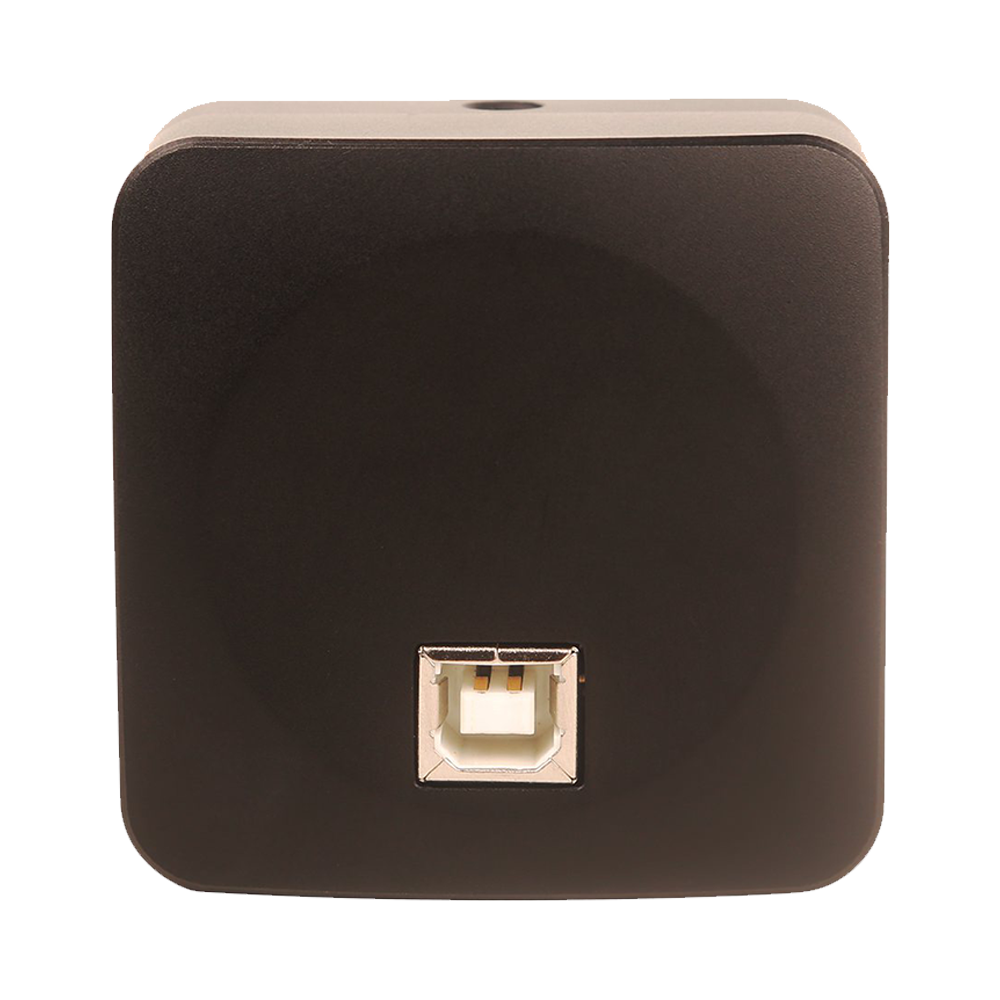

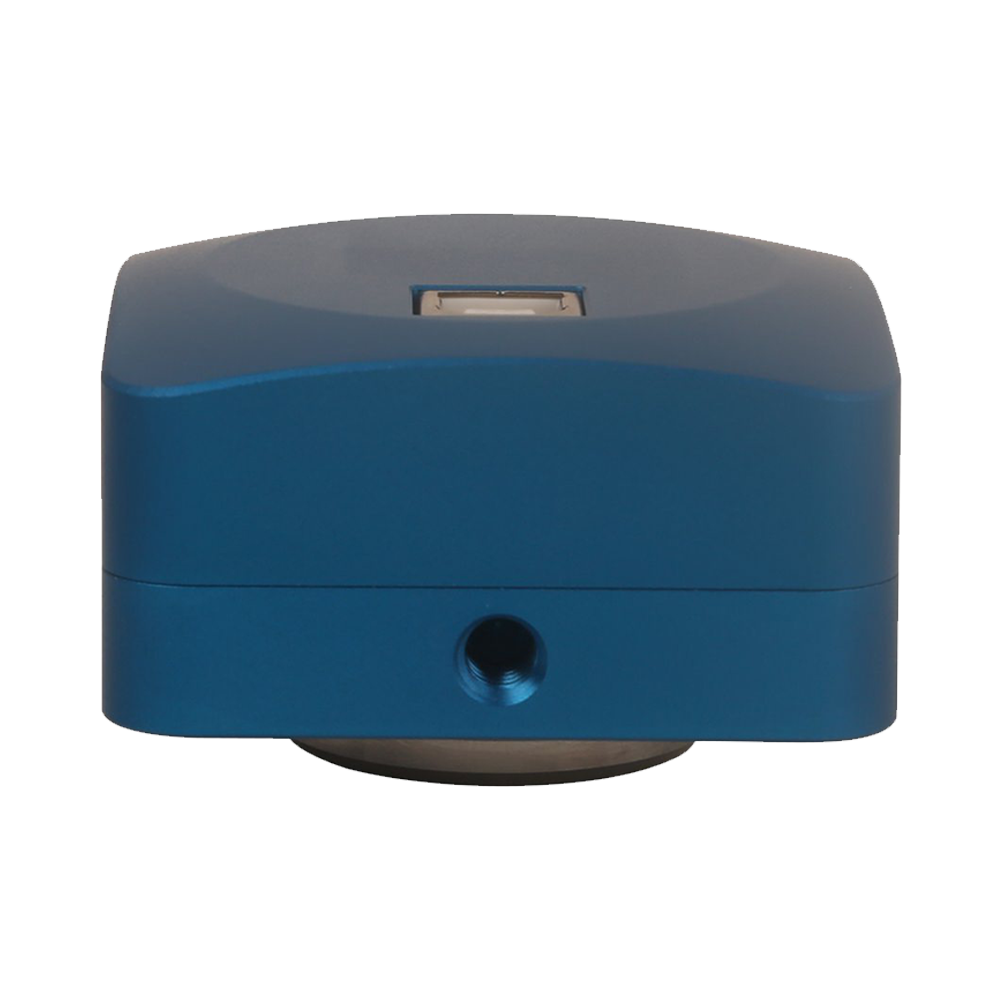

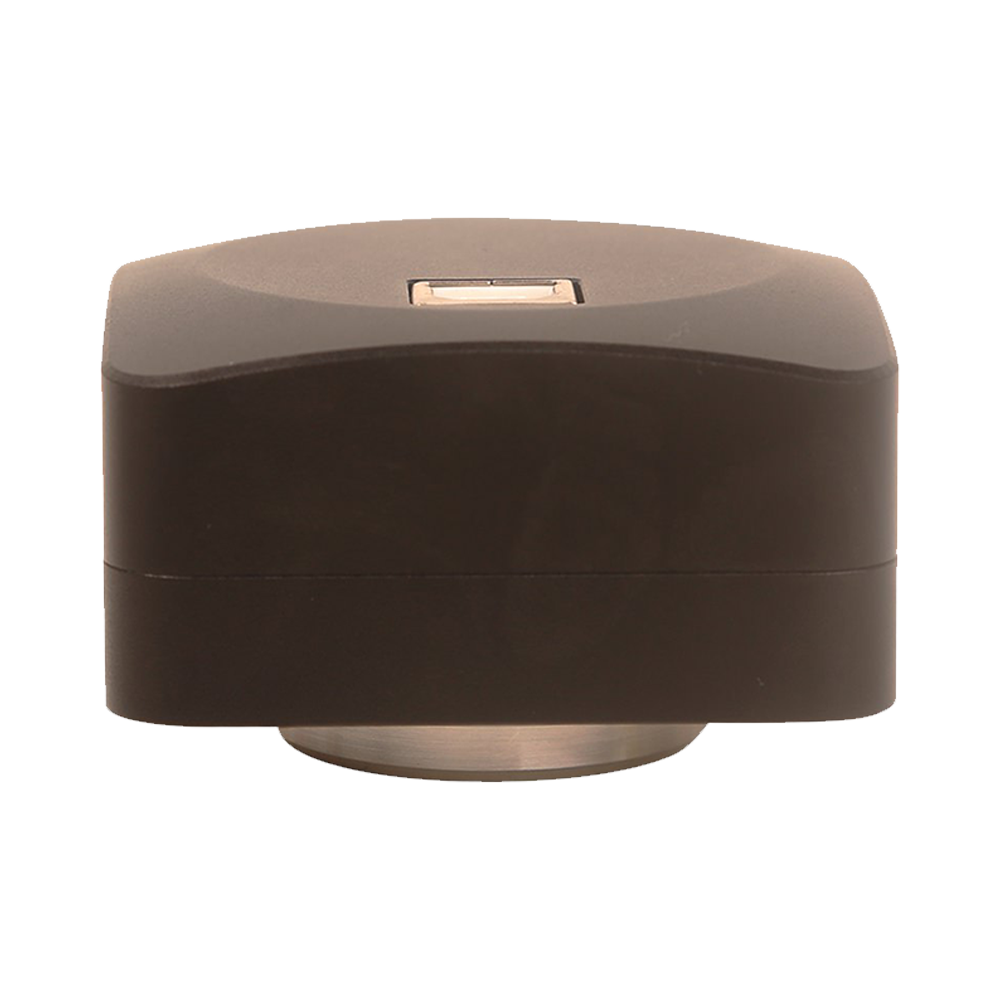

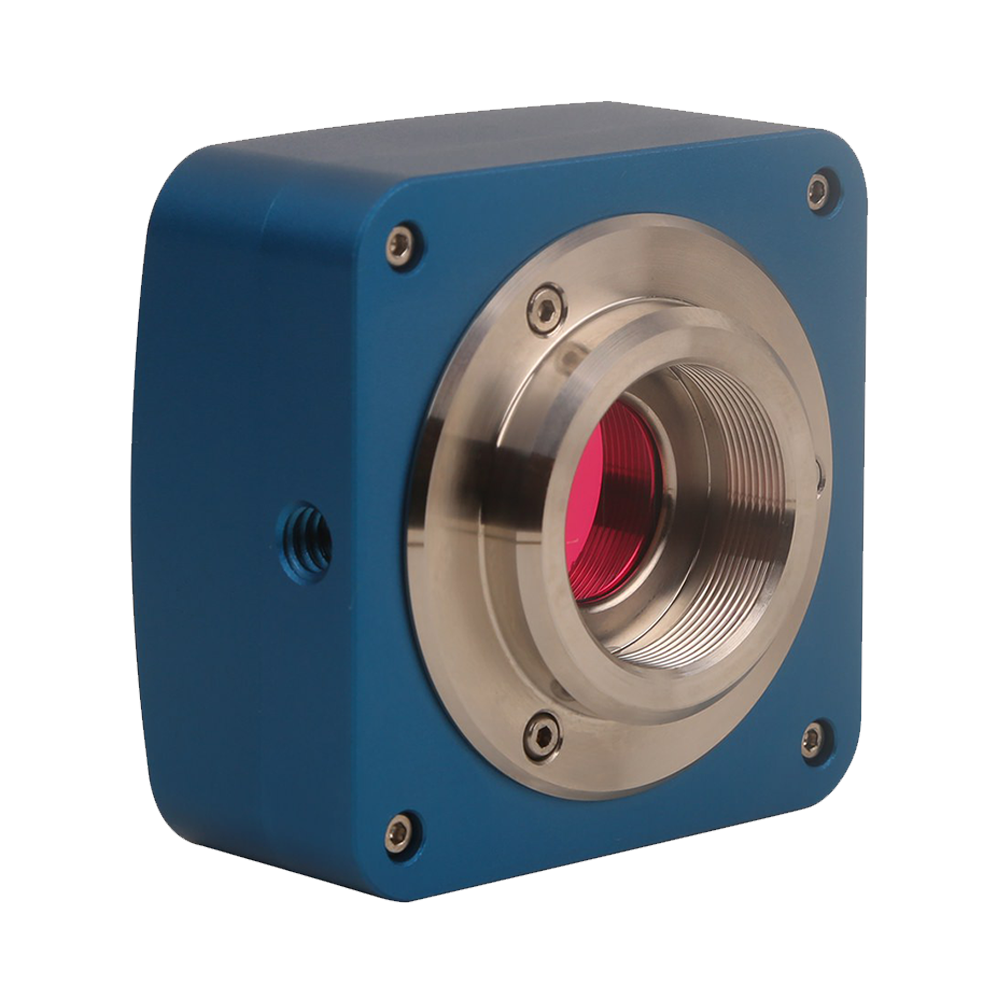

UCMOS04100KPA (eingestellt) Mikroskopiekamera/Mikroskop-Kamera
Produkteinführung
Die UCMOS-Serie sind C-Mount-USB2.0-Mikroskopkameras für Lehre, Routineforschung und allgemeine Industrieaufnahmen. Hochsensitive, rauscharme CMOS-Sensoren (Aptina/onsemi u. a., modellabhängig) arbeiten über den 480-Mbit/s-USB2.0-Link als Plug-and-Play-Lösung mit hoher Kompatibilität; Auflösungen von ca. 0,35–14 MP. Das präzisionsgefräste Aluminiumgehäuse ist langlebig und für Dauerbetrieb geeignet.
Die integrierte Ultra-Fine-Farbengine erledigt Demosaic, Auto-Exposure/-Gain, One-Touch-White-Balance sowie Farb-/Gamma-/Kontrastoptimierung direkt in Kamera/Software, wodurch natürliche Farben entstehen. ToupView/ToupLite und plattformübergreifende SDKs (Windows/Linux/macOS/Android) erleichtern Integration und Weiterentwicklung.
Hauptmerkmale
- Sensoren: Hochleistungs-CMOS von Aptina (onsemi) u. a. (modellabhängig) – hohe Empfindlichkeit, geringes Rauschen
- Auflösungen ca. 0,35–14 MP – passend für Lehr- und allgemeine Mikroskopie
- Schnittstelle: USB2.0 (480 Mbit/s) Plug-and-Play – hohe Kompatibilität, einfache Verkabelung
- C-Mount-Standardanschluss, kompatibel mit vielen Mikroskop-/Industrieseloptiken
- Ultra-Fine-Farbengine: Demosaic, AE/AGC, AWB, One-Touch-White-Balance, Farb-/Gamma-/Helligkeits-/Kontraststeuerung, LUT
- Bildfunktionen: ROI/Fensterung, Spiegelung; Bandbreitenkontrolle für lange Leitungen (modellabhängig)
- Onboard-Puffer: integrierter Speicher verbessert Übertragungsstabilität und Frame-Sicherheit (modellabhängig)
- Aufbau: CNC-Aluminiumgehäuse mit guter Kühlung und EM-Abschirmung
- Software & Ökosystem: ToupView/ToupLite im Lieferumfang; SDKs für Windows/Linux/macOS/Android (kompatibel mit DirectShow/TWAIN)
- Typische Anwendungen: Hellfeld, Dunkelfeld, Schwachlicht/Fluoreszenz in Lehre, Material-/Bioprobenbeobachtung und allgemeine Laborbildgebung
Produktdetails
| Hauptparameter | |
| Modell | UCMOS04100KPA (eingestellt) |
| Sensor | IMX347(C) |
| Effektive Pixel / Auflösung | 4.1M (2688×1536) |
| Bildrate (volle Auflösung) | 8.5fps@2688x1536; 11.5fps@2048x1536; 15fps@1536x1536; 34fps@1344x768 |
| Verschlussart | Rolling Shutter |
| Farbtyp | Farbe |
| Bildqualität | |
| Pixelgröße | 2.9µm × 2.9µm |
| Sensorgröße | 7.795mm × 4.408mm |
| Diagonale | 0.6" (8.96mm) |
| Dynamikbereich | TBD |
| Bittiefe | 8bit |
| Empfindlichkeit | 2376mv with 1/30s; 0.15mv with 1/30s |
| Schnittstelle & Mechanik | |
| Datenschnittstelle | USB2.0 |
| GPIO | TBD |
| Objektivanschluss | C-Mount-Anschluss |
| Abmessungen | TBD |
| Gewicht | 0.5~0.55Kg |
| Stromversorgung | USB-Stromversorgung |
| Umgebung & Zertifizierung | |
| Betriebstemperatur / Luftfeuchtigkeit | -10°C ~ 50°C / 30%~80%RH |
| Lagertemperatur / Luftfeuchtigkeit | -20°C ~ 60°C / 10%~60%RH |
| Betriebssystem | Windows / Linux / macOS / Android plattformübergreifendes SDK (native C/C++, C#/VB.NET, Python, Java, DirectShow, TWAIN usw.) |
| Zertifizierung | CE，FCC |
Produktübersicht
UCMOS04100KPA (eingestellt) ist eine Digitalkamera, die speziell für Mikroskopieanwendungen entwickelt wurde und einen hochleistungsfähigen IMX347(C) Bildsensor mit folgenden Eigenschaften bietet:
- Überlegene Bildqualität: 4.1M (2688×1536) Auflösung, 2.9µm × 2.9µm Pixelgröße, Sensorgröße von 7.795mm × 4.408mm, gewährleistet klare Detaildarstellung
- Bildeigenschaften: Verwendet Rolling Shutter Design, unterstützt Farbbildgebung, geeignet für Hellfeld-, Dunkelfeld-, Phasenkontras-, Fluoreszenz- und andere mikroskopische Beobachtungsmethoden
- Hochgeschwindigkeits-Datenübertragung: Verfügt über USB2.0 Schnittstelle, maximale Bildrate bis zu 8.5fps@2688x1536; 11.5fps@2048x1536; 15fps@1536x1536; 34fps@1344x768, unterstützt Echtzeitvorschau und schnelle Aufnahme
- Farbwiedergabe: 8bit Farbtiefe, Dynamikbereich erreicht TBD, originalgetreue Wiedergabe der Probenfarben
- Empfindlichkeitsleistung: Ausgezeichnete Schwachlichtleistung, Empfindlichkeit von 2376mv with 1/30s; 0.15mv with 1/30s, geeignet für Schwachlichtprobenbeobachtung
- Optische Anpassung: Standard C-Mount-Anschluss Schnittstelle, kompatibel mit verschiedenen Mikroskopmarken, ausgestattet mit 0,5×/0,63×/1× Adaptern optional
- Kompaktes Design: Gesamtabmessungen nur TBD, Gewicht 0.5~0.55Kg, Stromversorgung USB-Stromversorgung, keine zusätzliche Stromquelle erforderlich
- Software-Unterstützung: Enthält professionelle Mikroskopie-Bildgebungssoftware ToupView, unterstützt Windows / Linux / macOS / Android plattformübergreifendes SDK (native C/C++, C#/VB.NET, Python, Java, DirectShow, TWAIN usw.) Systeme, bietet Mess-, Annotations-, Stitching-, Fokus-Stacking- und andere Funktionen, unterstützt C/C++, C#, Python, ImageJ, μManager und andere Entwicklungsumgebungen
Kern-Leistungsindikatoren
Auflösung
4.1M (2688×1536)
Bildrate
Bis zu 8.5fps@2688x1536; 11.5fps@2048x1536; 15fps@1536x1536; 34fps@1344x768
Pixelgröße
2.9µm × 2.9µm
Datenschnittstelle
USB2.0
Mikroskopie-Bildgebungsmerkmale
Professionelle Mikroskopie-Anwendungen
Optimiert für biomedizinische, materialwissenschaftliche und industrielle Inspektions-Mikroskopie-Beobachtungsanforderungen, unterstützt Hellfeld-, Dunkelfeld-, Phasenkontrast-, Fluoreszenz- und andere Beobachtungsmethoden
Ausgezeichnete Farbwiedergabe
Präzise Farbwiedergabe-Algorithmen und Weißabgleichkontrolle gewährleisten wahre und genaue Probenfarben, erfüllen professionelle Anforderungen wie pathologische Diagnose
Mess- und Analysefunktionen
Mitgelieferte Software bietet Messwerkzeuge für Länge, Fläche, Winkel, unterstützt Annotation und statistische Analyse, erfüllt quantitative Analyseanforderungen
Bildverarbeitungsfähigkeiten
Unterstützt Echtzeit-Bildverbesserung, Fokus-Stacking, Bildstitching und andere erweiterte Funktionen, verbessert Beobachtungseffekte und Bildqualität
Empfehlung
Die UCMOS04100KPA (eingestellt) Mikroskopie-Kamera ist mit ihrer ausgezeichneten Bildqualität, bequemen Bedienungserfahrung und professionellen Software-Unterstützung die ideale Wahl für digitale Mikroskop-Upgrades. Ob für biomedizinische Forschung, Materialanalyse oder industrielle Inspektion – sie bietet klare, genaue und zuverlässige mikroskopische Bildaufzeichnungs- und Analyselösungen.
SDK Entwicklungskit
Unterstützt Windows, Linux, macOS und andere Plattformen
3D-Modelldateien
STEP-Format, für mechanische Design-Integration
Verpackungsliste #
Standardlieferumfang und Verpackungsdetails der UCMOS Serie mit C-Anschluss und USB-2.0-CMOS-Kameras
Standard-Lieferumfang
- Versandkarton: L: 52 cm W: 32 cm H: 33 cm (20 Stück, 12–17 kg/Karton)
- Innenkarton: L: 15 cm W: 15 cm H: 10 cm (0,5–0,55 kg pro Box)
- Eine Kamera der UCMOS Serie
- Hochgeschwindigkeits-USB-2.0-Datenkabel A-Stecker auf B-Stecker, vergoldet/2,0 m
- CD (Treiber und Anwendungen, Ø12 cm)
Optionale Zubehörteile
- Fokussierbare Okularrohr-Adapter
Dia. 23.2 mm Okularrohr auf C-Anschluss: 108001/AMA037, 108002/AMA050, 108003/AMA075
Dia. 31.75 mm Okularrohr auf C-Anschluss: 108008/ATA037, 108009/ATA050, 108010/ATA075 - Feste Okularrohr-Adapter
Dia. 23.2 mm Okularrohr auf C-Anschluss: 108005/FMA037, 108006/FMA050, 108007/FMA075
Dia. 31.75 mm Okularrohr auf C-Anschluss: 108011/FTA037, 108012/FTA050, 108013/FTA075 - 108015 (Ring Dia. 23.2 mm auf 30.0 mm) – Adapterring für Okularrohre mit 30 mm Durchmesser
- 108016 (Ring Dia. 23.2 mm auf 30.5 mm) – Adapterring für Okularrohre mit 30,5 mm Durchmesser
- 108017 (Ring Dia. 23.2 mm auf 31.75 mm) – Adapterring für Okularrohre mit 31,75 mm Durchmesser
- Mikrometerskalen
106011/TS-M1 (X=0.01mm/100Div.)
106012/TS-M2 (X,Y=0.01mm/100Div.)
106013/TS-M7 (X=0.01mm/100Div., 0.10mm/100Div.)

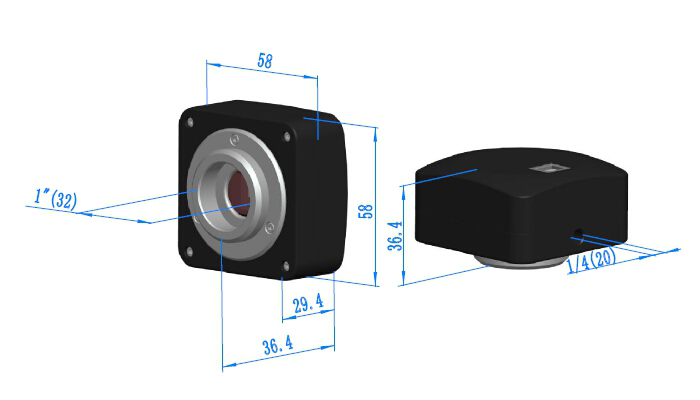

Produktabmessungen #
Abmessungen der UCMOS Serie mit C-Anschluss und USB-2.0-CMOS-Kameras
Die UCMOS Serie von ToupTek ist eine besonders leistungsfähige USB-2.0-CMOS-Mikroskopkamera. Sie setzt auf hochwertige Aptina CMOS-Sensoren und bietet Auflösungen von 0,35 bis 14 Megapixel. Mit erstklassiger Bildqualität und stabiler Performance, einem standardisierten C-Anschluss sowie einem robusten Aluminiumgehäuse mit effizienter Wärmeableitung ist sie die zuverlässige Wahl für Langzeiteinsätze an unterschiedlichsten Mikroskopen.
Kernfunktionen
Leistungsstarke Aptina Sensoren
Hohe Auflösung, starke Empfindlichkeit, niedriges Rauschen und großer Dynamikumfang
Stabile USB-2.0-Übertragung
Integrierter Pufferspeicher für synchrone Daten und konstante Bildraten
Ultra-Fine Farbengine
Hochpräzise Farbverarbeitung für realistische Farbwiedergabe
Umfassendes SDK-Ökosystem
Plattformübergreifendes SDK beschleunigt die Systemintegration
Leistungsparameter im Überblick
Auflösungsbereich
0,35–14 Megapixel
Vielseitige PixelvariantenPixelgröße
1,4–5,6 µm
Von Feindetails bis hohe EmpfindlichkeitBelichtungsbereich
0,1–2000 ms
Flexibel und präzise steuerbarDaten-Bittiefe
8 Bit
Optimiert für mikroskopische AnwendungenAusführliche Produktbeschreibung
Aptina CMOS-Sensortechnologie
Spitzen-CMOS-Sensoren von Aptina liefern hohe Auflösung und starke Empfindlichkeit. Das geringe Rauschen in Kombination mit großem Dynamikumfang sorgt unter allen Lichtbedingungen für hochwertige Aufnahmen. Ein hochwertiger IR-CUT-Filter schützt den Sensor, eliminiert unerwünschtes Infrarotlicht und erhält die Farbtauglichkeit.
Stabile Hochgeschwindigkeitsübertragung via USB 2.0
Ein integrierter Hochgeschwindigkeitspuffer gewährleistet synchrone Datenübertragung mit stabilen Bildraten und verhindert Frameverlust. Selbst über USB 2.0 lassen sich flüssige Live-Bilder darstellen. Je nach Auflösung sind mehrere bis mehrere Dutzend Bilder pro Sekunde möglich; ROI-Cropping und Binning steigern die Bildrate zusätzlich für dynamische Prozesse.
Ultra-Fine Farbengine
Präzise Farbverarbeitungsalgorithmen mit fortschrittlicher Kalibrierung und Mapping-Technik stellen reale Farben originalgetreu dar. Das ist ideal für farbkritische Anwendungen wie Materialanalyse oder biologische Proben. Feinste Farbdifferenzen werden sichtbar, wodurch Forschung und Industrie zuverlässige Farbinformationen erhalten.
Umfassendes Software-Ökosystem
Im Lieferumfang sind die professionellen Anwendungen ToupView und ToupLite enthalten. Ein plattformübergreifendes SDK unterstützt Windows, Linux, macOS und Android sowie Schnittstellen wie C/C++, C#/VB.NET, Python, Java, DirectShow und Twain. Die Funktionsvielfalt deckt einfache Beobachtungen bis hin zu komplexen Analysen ab und erleichtert Anwender*innen die Weiterentwicklung eigener Lösungen.
Robustes Gehäusedesign
Das CNC-gefertigte Aluminiumgehäuse mit hoher Festigkeit bietet ausgezeichnete mechanische Stabilität und Wärmeableitung. Auf bewegliche Komponenten wird verzichtet, wodurch die Kamera vibrationsfrei und dauerhaft zuverlässig arbeitet. Die passive Kühlung hält den Sensor auf optimaler Betriebstemperatur und sichert eine gleichbleibende Bildqualität.
Anwendungen
Typische Einsatzbeispiele der UCMOS Serie in verschiedenen mikroskopischen Bildgebungsbereichen
Zentrale Vorteile der UCMOS Serie
Aptina Sensoren
Hohe Schärfe bei geringem Rauschen
Onboard-Puffer
Stabile und zuverlässige Datenübertragung
Präzise Farben
Ultra-Fine Farbengine
Aluminiumgehäuse
CNC-gefertigt und langlebig
Plattformübergreifendes SDK
Schnelle Integration und Erweiterung
Breites Portfolio
0,35–14 Megapixel Auswahl
Plug-and-Play
USB-2.0-Stromversorgung über ein Kabel
Dauerhafte Stabilität
Design ohne bewegliche Teile
